GAM-E43Li - Kosilnica Gardol - Brezplačna navodila za uporabo

Vrsta izdelka	Akumulatorska kosilnica
Znamka	Gardol
Model	GAM-E43Li
Širina košnje	43 cm
Nastavljiva višina košnje	25 do 75 mm (6 stopenj)
Prostornina košare	58 litrov
Vrsta baterije	Litij-ionska (Power-X-Change)
Napetost baterije	20 V DC
Kapaciteta baterije	4,0 Ah (vključeni 2 bateriji)
Polnilec	2 polnilca, vhod 200-250 V~, izhod 21 V DC / 3 A
Teža	16 kg
Hitrost vrtenja motorja	3000 vrt/min
Raven zvočnega tlaka	71,8 dB(A)
Zajamčena raven zvočne moči	94 dB(A)
Tresljaji na ročaju	≤2,5 m/s²
Stopnja zaščite	IP21
Ročaj	Zložljiv z nastavitvijo višine (3 položaji)
Varnostna naprava	Zaklepanje zagona in vtičnica za stik
Indikator napolnjenosti	Da, na košari
Orodje za zamenjavo noža	Priložen ključ za menjavo noža, navor privijanja 25 Nm
Vzdrževanje	Čiščenje z vlažno krpo in milom; ne uporabljajte tekoče vode
Glavni nadomestni deli	Nož (ref. 34.054.51)
Garancija	84 mesecev (7 let)
Predvidena uporaba	Domači in prostočasni vrtovi, max 50 ur/leto

Pogosto zastavljena vprašanja - GAM-E43Li Gardol

Kako sestaviti ročaj kosilnice?

Vstavite nosilec ročaja v ohišje palice in ga pritrdite s sistemom za hitro pritrditev. Nato potisnite zgornji ročaj na nosilec in ga pritrdite. Višino prilagodite v 3 stopnjah. Pritrdite kabel motorja s sponami. Glejte slike 3 do 7 v navodilih.

Kako nastaviti višino košnje?

Motor ustavljen in varnostni vtič odstranjen. Potisnite ročico navzven, postavite jo na želeno višino (25 do 75 mm, 6 stopenj) in spustite. Višino odčitajte na lestvici. Glejte sliko 11.

Kako napolniti in namestiti baterije?

Vzemite akumulatorje ven tako, da pritisnete stranski gumb. Priključite polnilec v omrežje (zelena LED utripa). Vstavite akumulator v polnilec. Polno polnjenje traja približno 100 min za 4,0 Ah. Uporabljajte samo akumulatorje z enako stopnjo napolnjenosti. Namestite oba akumulatorja v njuna ležišča po odprtju pokrova. Glejte slike 12a-12c.

Kako izprazniti košaro?

Ugasnite motor in počakajte, da se nož popolnoma ustavi. Z eno roko dvignite izmetalni pokrov, z drugo roko odstranite košaro za ročaj. Pokrov se samodejno zapre. Po uporabi očistite notranjost košare za dobro zbiranje.

Kakšna so pomembna varnostna navodila?

Pred uporabo preberite navodila. Ohranjajte razdalje, ne kosite na pobočjih >15%. Ne dotikajte se vrtečega noža. Pred vsakim vzdrževanjem odstranite varnostni vtič. Uporabljajte nedrseče čevlje in dolge hlače. Ne čistite s tekočo vodo.

Kako zamenjati nož?

Nosite rokavice. Odvijte pritrdilni vijak s priloženim ključem. Odstranite stari nož in namestite novega ob upoštevanju smeri (krilca proti ohišju). Privijte na približno 25 Nm. Uporabljajte izključno originalni nož (ref. 34.054.51). Glejte sliki 15a-15b.

Kaj pomenijo LED diode na polnilcu?

Zelena LED utripa: pripravljen. Rdeča stalno: hitro polnjenje. Rdeča ugasnjena, zelena ugasnjena: napolnjeno 85% (nato preide v počasno polnjenje). Rdeča utripa: prilagoditveno polnjenje (hladna ali globoko izpraznjena baterija). Obe utripata: napaka, okvarjena baterija. Obe stalno: toplotna motnja (baterija prevroča/prehladna). Glejte tabelo v §10.

Kaj storiti, če motor ne zažene?

Preverite vtičnico za stik, priključitev baterij, višino trave (zaženite na nizki travi) in očistite ohišje, če je zamašeno. Če težava ne izgine, se obrnite na servis. Motor se lahko tudi ustavi v primeru pregrevanja (toplotno stikalo) in znova zažene po ohladitvi.

Kako shraniti kosilnico pozimi?

Očistite kosilnico, odstranite baterije, shranite v temnem, suhem in zaščitenem pred zmrzaljo (5-30°C). Po možnosti shranite v originalni embalaži. Na začetku sezone preverite stanje noža in popolnoma napolnite baterije.

Kakšna je garancija za kosilnico?

Garancija traja 84 mesecev (7 let) od datuma nakupa. Zajema napake v izdelavi in materialu. Izključene so poškodbe zaradi nepravilne uporabe, normalne obrabe (nož, ščetke) in neupoštevanja navodil. Za uveljavljanje garancije prijavite napako na www.isc-gmbh.info.

NAVODILA ZA UPORABO GAM-E43Li Gardol

1. Varnostni napotki....137
2. Opis naprave na obseg dobave .... 137
3. Predpisana namenska uporaba....138
4. Tehnični podatki 138
5. Pred uporabo....139
6. Uporaba 140
7. Čiščenje, vzdrževanje in naročanje nadomestnih delov.... 141
8. Skladiščenje in transport 142
9. Odstranjevanje in ponovna uporaba....142
10. Prikaz polnilca 143
11. Načrt iskanja napak....144
    Servisne informacije....146
    Garancijska listina 147

Nevarnost! Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!

Otroci naprave ne smejo uporabljati. Otroci morajo biti pod nadzorom, da se ne igrajo z napravo. Otroci naprave ne smejo čistiti ali vzdrževati. Naprave ne smejo uporabljati osebe z zmanjšanimi fizičnimi, čutnimi ali duševnimi sposobnostmi ali osebe, ki nimajo dovolj znanja ali izkušenj, razen će jih nadzira ali vodi odgovorna oseba.

SI

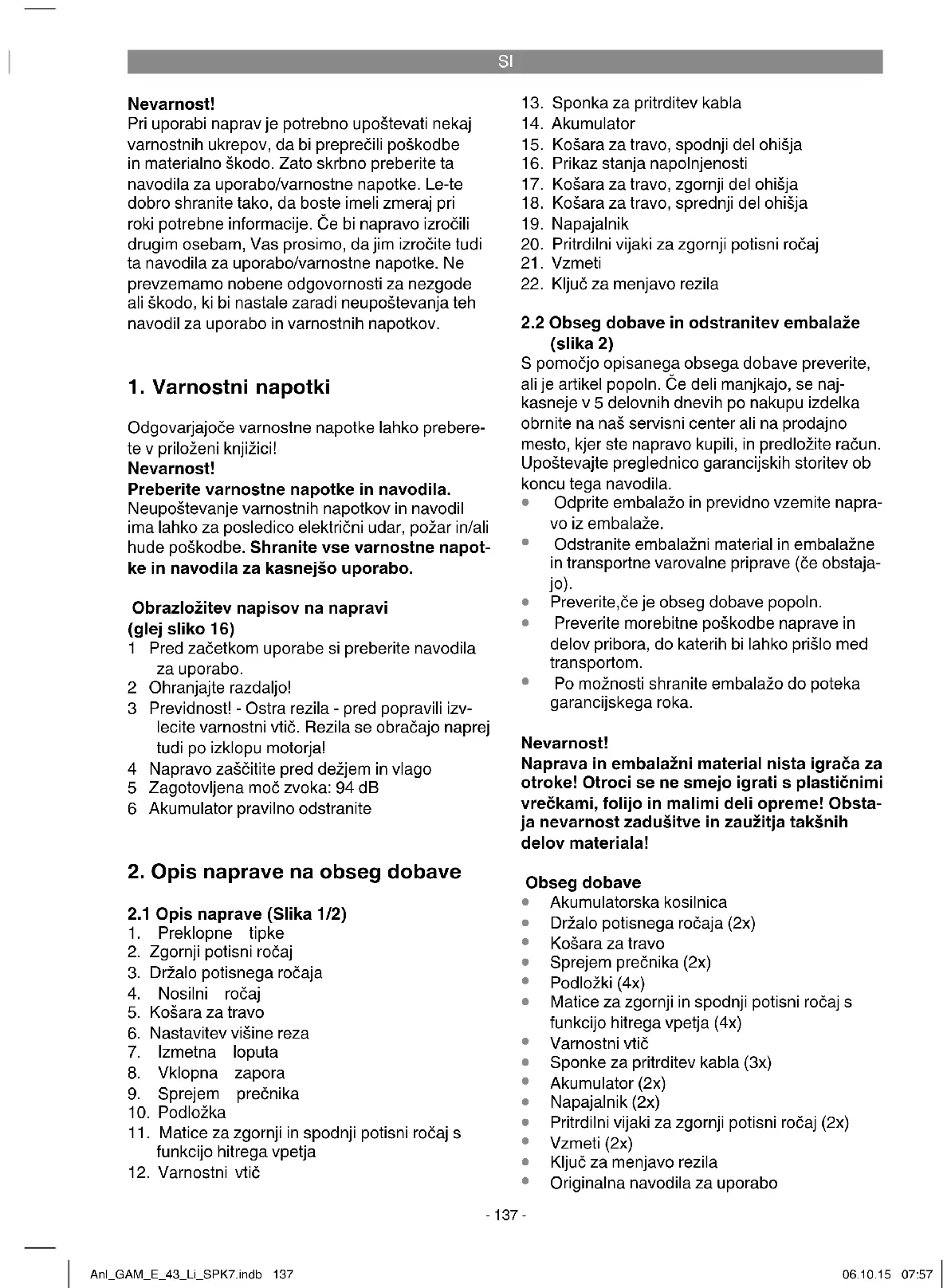

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere- te v priloženi knjižici!

Nevarnost!

Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napotke in navodila za kasnejšo uporabo.

Obrazložitev napisov na napravi (glej sliko 16)

1 Pred začetkom uporabe si preberite navodila za uporabo.
2 Ohranjajte razdaljo!
3 Previdnost! - Ostra rezila - pred popravili izv-lecite varnostni vtič. Rezila se obračajo naprej tudi po izklopu motorja!
4 Napravo zaščitite pred dežjem in vlago
5 Zagotovljena moč zvoka: 94 dB
6 Akumulator pravilno odstranite

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1/2)

1. Preklopne tipke
2. Zgornji potisni ročaj
3. Držalo potisnega ročaja
4. Nosilni ročaj
5. Košara za travo
6. Nastavitev višine reza
7. Izmetna loputa
8. Vklopna zapora
9. Sprejem prečnika
10. Podložka
11. Matice za zgornji in spodnji potisni ročaj s funkcijo hitrega vpetja

12. Varnostni vtič

13. Sponka za pritrditev kabla

14. Akumulator
15. Košara za travo, spodnji del ohišja
16. Prikaz stanja napolnjenosti
17. Košara za travo, zgornji del ohišja
18. Košara za travo, sprednji del ohišja
19. Napajalnik
20. Pritrdilni vijaki za zgornji potisni ročaj
21. Vzmeti
22. Ključ za menjavo rezila

2.2 Obseg dobave in odstranitev embalaže (slika 2)

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.

• Odprite embalažo in previdno vzemite napravo iz embalaže.
• Odstranite embalažni material in embalažne in transportne varovalne priprave (če obstaja- jo).
  • Preverite,če je obseg dobave popoln
• Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
• Po možnosti shranite embalažo do poteka garancijskega roka.

Nevarnost!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!

Obseg dobave

• Akumulatorska kosilnica
• Držalo potisnega ročaja (2x)
• Košara za travo
• Sprejem prečnika (2x)
Podložki (4x)
- Matice za zgornji in spodnji potisni ročaj s funkcijo hitrega vpetja (4x)
• Varnostni vtič
• Sponke za pritrditev kabla (3x)
• Akumulator (2x)
• Napajalnik (2x)
• Pritrdilni vijaki za zgornji potisni ročaj (2x)
• Vzmeti (2x)
• Ključ za menjavo rezila
• Originalna navodila za uporabo

SI

• Varnostna navodila

3. Predpisana namenska uporaba

Kosilnica je primerna samo za zasebno uporabo na domačem vrtu in ljubiteljskem vrtičku.

Kosilnice za zasebno uporabo na domačem vrtu in ljubiteljskem vrtičku so kosilnice, ki se jih praviloma ne uporablja več kot 50 ur na leto in se uporablja za nego trate in travnatih površin, ne pa za uporabo na javnih površinah, v parkih, na športnih igriščih ali v kmetijstvu in gozdarstvu.

Pozor! Zaradi možnosti telesnih poškodb kosilnice ni dovoljeno uporabljati za obrezovanje grmov in živih mej, za rezanje in drobljenje vzpenjavik ali trave na strešnih zasaditvah ali v balkonskih loncih in za čiščenje (odsesovanje) poti ali kot drobilnik za sesekljanje odrezanih vej ali živih mej. Kosilnice prav tako ni dovoljeno uporabljati za ravnanje neravnih tal, npr. za odstranjevanje krtin.

Zaradi varnosti kosilnice ni dovoljeno uporabljati kot pogonski agregat za drugo delovno orodje in delovne nastavke kakršnekoli vrste, razen će to izdelovalec izrecno dovoli.

Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba šteje kot nenamenska nedovoljena uporaba. Za kakršnekoli poškodbe ali škodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovornosti, će je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.

4. Tehnični podatki

Število vrtljajev motorja: 3.000 min ^1

Zaščitni razred: ....III

Teža: 16 kg

Širina reza: 43 cm

Prostornina košare za travo: ....58 litrov

Nivo zvočnega tlaka L _pA :...... 71,8 dB (A)

Negotovost K_pA : 3 dB (A)

Izmerjen nivo zvočne moči L _WA : ...... 84,44 dB (A)

Negotovost K_WA : 0,73 dB (A)

Garantirani nivo zvočne moči L _WA : ...... 94 dB (A)

Vibracija na prečniku a_1 .. ≤ 2,5 ~m / s^2

Negotovost K: 1,5 m/s²

Nastavitev višine reza: ... 25-75 mm; 6-stopenjsko

Vrsta zaščite: IP21

2x litijeva-ionska baterija Power-X-Change

Napetost: 20 V d.c.

Kapaciteta:....4,0Ah

Število celic: 10

Izhodiščna napetost: 21 V d. c.

Izstopni tok: 3,0 A

Zaščitni razred:....II / ☐

Vrednosti hrupa in vibracij so bili ugotovljeni v skladu s standardi EN ISO 3744:1995, ISO

11094: 1991 in EN ISO 20643:2008.

Omejite hrupnost in vibracije na minimum!

• Uporabljajte samo brezhibne naprave.

• Redno vzdržujte in čistite napravo.

• Vašnačin dela prilagodite napravi.

- Izključite napravo, ko je ne uporabljate.

• Uporabljajterokavice.

Ostala tveganja

Tudi će delate s tem električnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledeče nevarnosti v zvezi s konstrukcijo in izvedbo tega električnega orodja:

1. Poškodbe pljuč, će ne uporabljate primerne protiprašne zaščitne maske.

2. Poškodbe sluha, će ne uporabljate primerne zaščite za ušesa.

SI

Opozorilo!

Ta pripomoček proizvaja med delovanjem elektromagnetno polje. To polje lahko v nekaterih okoliščinah vpliva na aktivne ali pasivne medicinske vsadke. Za zmanjšanje nevarnosti resnih ali celo smrtnih poškodb priporočamo, da se osebe z medicinskimi vsadki pred uporabo pripomočka posvetujejo s svojim zdravnikom in izdelovalcem medicinskega vsadka.

5. Pred uporabo

Kosilnica je ob dobavi delno montirana. Pred uporabo kosilnice je treba montirati potisni ročaj in lovilno košaro. Korak za korakom upoštevajte navodilo za uporabo in se pri sestavi ravnajte po slikah.

Montaža potisnega ročaja (slike 3 do 7)

Držalo potisnega ročaja (slika 2/poz.3) postavite v sprejem preenika in ga pritrdite s funkcijo hitrega vpetja (slika 2/poz. 11) (slika 4). Sestavljene komponente nataknite na predvideno os. Zgornji potisni ročaj (slika 1/poz. 2) morate potisniti na držalo ročaja (slika 2/poz. 3) in pritrditi, kot prikazuje slika 6. Nato pritrdite napeljave motorja na potisni ročaj (slika 7/poz. A)z držali za kable (slika 2/poz. 13). Sedaj lahko izberete višino prečnika v 3 stopnjah (slika 5/poz. A).

Opozorilo!

Nastavitev prečnika je dovoljena le v označenem območju.

Vodilniprečnik potisnite s funkcijo hitrega vpenjanja (slika 5/poz. B) v želeni položaj.

Opozorilo!

Na obeh straneh morate nastaviti enako višino prečnika.

Kabel poravnajte s sponkami za pritrditev kabla na vodilni prečki (slika 7/poz. A).

Montaža lovilne košare (glejte sliki 8 in 10)

Najprej sestavite spodnji del ohišja (slika 2/poz. 15) in sprednji del ohišja (slika 2/poz. 18), kot pri-kazuje slika 8. Nato v že montirani polovici (slika 9) vstavite zgornji del ohišja (slika 2/poz 17). Za vpetje lovilne košare morate motor izklopiti, rezila pa se več ne smejo vrteti. Izmetno loputo (slika 10/poz. A) dvignite z eno roko. Z drugo roko držite lovilno košaro in jo obesite od zgoraj (slika 10).

Prikaz stanja polnosti lovilne naprave

Lovilna naprava je opremljena s prikazom polnosti (sl. 2/poz. 16). Ta se odpre z zračnim tokom, ki ga proizvaja kosilnica med delovanjem. Če se loputa med košnjo zapre, je lovilna vreča polna, zato jo izpraznite. Za brezhibno delovanje prikaza polnosti morajo biti luknje spodnje lopute vedno čiste in prehodne.

Nastavitev višine košenja

Pozor!

Višino košenja lahko nastavljate le ob izklopljeni napravi in izvlečenem varnostnem vtiču.

Preden začnete kositi preverite, ali so rezila topa in ali so pritrditveni pripomočki poškodovani. Topa in/ali poškodovana rezila zamenjajte, da ne pride do neuravnoteženosti. Pri tem preverjanju ustavite motor in izvlecite varnostni vtič.

Višino košnje nastavite kot sledi (glejte sliko 11):

1. Ročico (A) potisnite navzven.
2. Ročico (B) nastavite na želeno višino košnje.
3. Spustite ročico (A) in preverite, ali je dobro zasidrana v aretirnem mehanizmu.

Višino košnje lahko nastavite med 25 in 75 mm v 6 stopnjah, kar lahko odčitate na skali (slika 11/C).

Polnjenje akumulatorja (slika 12a)

1. Akumulatorski vložek vzemite iz naprave. Za to pritisnite na stransko zaskočni gumb.
2. Primerjajte, ali se omrežna napetost na tipski tablici ujema z omrežno napetostjo, ki je na voljo. Vključite vtič napajalnika (19) v zidno vtičnico. Zelena LED-dioda začne utripati.
3. Akumulator (18) potisnite na napajalnik (19).
4. V točki »Prikaz napajalnika« najdete tabelo s pomeni prikaza LED-diod na polnilni napravi.

Med polnjenjem se lahko baterija nekoliko ogreje. Vendar je to normalno.

Če polnjenje akumulatorskega vložka ni mogoče, preverite

• ali je vtičnica pod napetostjo.
• ali je kontakt na polnilnih kontaktih brezhiben.

Če polnjenje akumulatorskega vložka še vedno ni mogoče, pošljite

napajalnik
• in baterijski vložek
naši službi za stranke.

SI

V interesu dolge življenjske dobe baterijskega vložka poskrbite za pravočasno polnjenje baterijskega vložka. To je potrebno v vsakem primeru, će opazite, da moč naprave peša. Baterijskega vložka nikoli ne izpraznite popolnoma. S tem poškodujete baterijski vložek!

Montaža akumulatorja (slika 12b)

Odprite pokrov akumulatorja. V ta namen povlecite zaskočko (poz. A), kot prikazuje slika 12b, in dvignite pokrov. Nato oba akumulatorja nataknite na sprejeme, kot prikazuje sl. 12c.

Opozorilo!

Uporabljajte le enako napolnjene akumulatorje, nikoli ne kombinirajte polnih in delno izpraznjenih akumulatorjev. Oba akumulatorja vedno sočasno polnite.

Manj poln akumulator določi čas, kolikor bo naprava delovala. Pred uporabo morata biti oba akumulatorja vedno do konca polna. Zaprite pokrov akumulatorja in pazite, da pravilno zaskoči.

Prikaz zmogljivosti akumulatorja (slika 13)

Pritisnite na stikalo za prikaz kapacitete akumulatorja (slika 13/poz. A). Prikaz kapacitete akumulatorja (slika 13/poz. B) signalizira stanje napolnjenosti akumulatorja s 3 barvnimi lučkami LED.

Vse 3 LED-lučke svetijo:

Akumulator je do konca napolnjen.

Svetita 2 ali 1 lučka LED

Akumulator je še zadostno napolnjen.

1 lučka LED utripa:

Akumulator je prazen in ga napolnite.

Vse lučke LED utripajo:

Akumulator je bil globinsko izpraznjen in zato okvarjen. Okvarjenega akumulatorja več ne smete uporabljati in polniti!

6. Uporaba

Pozor!

Kosilnica je opremljena z varnostnim izklopom, ki prepreči nepooblaščeno uporabo. Tik pred zagonom kosilnice vstavite varnostni vtič (slika 12d) in ga ob prekinitvi ali koncu dela ponovno odstranite.

Pozor!

Za preprečitev nenamernega vklopa je kosilnica opremljena z blokado vklopa (slika 14/poz. 8), ki jo morate stisniti, preden lahko aktivirate stikalne tipke (slika 14/poz. 1). Če stikalni ročaj izpustite, se kosilnica izklopi. Čas začetka je lahko nekaj sekund. V praznem teku se število vrtljajev po nekaj sekundah zmanjša in po nekaj sekundah se obremenitev spet poveča. Ko stikalne tipke izpustite, se kosilnica izklopi. Ta postopek ne- kajkrat izvedite, da boste povsem prepričani, da vaša naprava pravilno deluje. Pred popravili ali vzdrževalnimi deli na napravi se morate prepričati, da se nož ne obrača in da je varnostni vtič izvlečen.

Opozorilo! Ne odprite izmetne lopute, ko praznite lovilno napravo in ko motor še teče. Rotirajoče rezilo lahko povzroči poškodbe.

Izmetno loputo oz. lovilno košaro za travo vedno skrbno pritrdite. Pri odstranjevanju najprej ugasnite motor.

Vedno upoštevajte varnostno razdaljo, ki je podana z vodilnimi prečkami, med ohišjem rezil in uporabnikom. Pri košnji in spreminjanju smeri vožnje ob grmičju in na strminah bodite posebej previdni. Pazite na stabilnost in nosite čevlje s protizdrsnim, oprijemljivim podplatom in dolge hlače.

Vedno kosite prečno na strmino. Strmine z več kot 15° naklona zaradi varnosti s kosilnico ne smete kositi. Posebno previdni bodite pri premikanju nazaj in ko kosilnico vlečete. Nevarnost, da se spotaknete!

Napotki za pravilno košnjo

Pri košnji priporočamo prekrivajoč način dela. Kosite le z ostrimi, brezhibnimi rezili, da se travne bilke ne razcefrajo in trata ne postane rumena. Čisti rez košnje dosežete tako, da kosilnico vodite v kar najbolj ravnih vrstah. Pri tem se morajo vrste vedno za nekaj centimetrov prekrivati, da ne ostanejo nepokošene proge.

SI

Kolikokrat je treba kositi je praviloma odvisno od hitrosti rasti trate. V glavni sezoni rasti (maj - junij) je treba kositi dvakrat, sicer enkrat na teden. Višina košnje naj bo praviloma 4 - 6 cm in znaša 4 - 5 cm do naslednje košnje. Če je trata bolj zrasla, ne naredite napake, da jo takoj pokosite na običajno višino. To trati škodi. Nikoli ne pokosite več kot polovice višine trate.

Spodnja stran ohišja kosilnice naj bo vedno čista; obvezno odstranite sprijeto travo. Sprijeta umazanija oteži postopek zagona, vpliva na kakovost košnje in izmet trave.

Na strminah kosite prečno na pobočje. Zdrs kosilnice lahko preprečite tako, da jo postavite poševno navzgor.

Izberite višino košnje glede na dejansko dolžino trate. Pokosite več prog, tako da naenkrat pokosite največ 4 cm trate.

Preden začnete preverjati rezila, ustavite motor. Ne pozabite, da se rezilo še nekaj časa obrača, ko motor izklopite. Rezila ne poskušajte ustaviti. Redno preverjajte, ali je rezilo pravilno pritrjeno, v dobrem stanju in nabrušeno. V nasprotnem primeru ga nabrusite ali zamenjajte. Če rezilo, ki se giba, tolče ob predmet, ustavite kosilnico in počakajte, da se rezilo povsem ustavi. Nato preverite stanje rezila in držala rezila. Poškodovane dele zamenjajte.

Takoj, ko ostanejo med košnjo na trati ostanki trave, morate izprazniti lovilno košaro. Pozor! Preden snamete lovilno košaro, ustavite motor in počakajte, da se rezilno orodje ustavi.

Za odstranitev lovilne košare primite izmetno loputo z eno roko, z drugo roko pa lovilno košaro snemite iz nosilnega ročaja. V skladu z varnostnim predpisom se izmetna loputa pri odstranitvi lovilne košare zapre in zapre zadnjo izmetno odprtino. Če ostanejo v odprtini ostanki trave, je za lažji zagon motorja smiselno, da kosilnico potegnete za približno 1 m nazaj.

Ostankov odrezane trave v ohišju in na delovnem orodju ne odstranite z roko ali nogo, temveč uporabite primerne pripomočke, npr. ščetko ali metlo.

Za zagotavljanje dobrega pobiranja morate lovilno košaro pred uporabo očistite od znotraj navzven.

Lovilno košaro vpnite samo pri izklopljenem motorju in ustavljenem rezalnem orodju.

Izmetno loputo dvignite z eno roko in jo z drugo roko držite na ročaj ter vpnite od zgoraj.

7. Čiščenje, vzdrževanje in naročanje nadomestnih delov

Nevarnost!

Pred vsemi čistilnimi deli izvlecite varnostni vtič (slika 12d).

7.1 Čiščenje

• Zaščitno opremo, zračne reže in ohišje motorja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.
• Kosilnice ne smete izpirati s tekočo vodo, zlasti ne pod visokim tlakom.
• Priporočamo, da napravo očistite neposredno po vsakem končanem delu.
• Rednočistite napravo z vlažno krpo in nekaj milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave.
• Kosilnico po možnosti čistite s krtačo ali krpo.

7.2 Vzdrževanje

• Obrabljena ali poškodovana rezila, nosilce rezil in zatiče naj v kompletu zamenja pooblaščeni strokovnjak, da se ohrani centri-ranje.
• Poskrbite, da so vedno čvrsto pritegnjeni vsi pritrdilni elementi (vijaki, matice itd.), da lahko s kosilnico vedno varno delate.
• Pogosto preverjajte, ali kaže naprava za prestrezanje trave znake obrabljenosti.
• Obrabljene ali poškodovane dele zamenjajte.
• Za dolgo življenjsko dobo morate vse vijačne dele, kolesa in osi čistiti in nato naoljiti.
• Redno vzdrževanje kosilnice ne zagotavlja samo dolge rabe in zmogljivosti, temveč tudi temeljito in preprosto košnjo trate.
• Del, ki je najbolj izpostavljen obrabi, je rezilo. Redno preverjajte rezilo in njegovo pritrditev. Če je rezilo obrabljeno, ga takoj zamenjajte ali nabrusite. Če opazite prekomerne vibracije kosilnice, to pomeni, da rezilo ni pravilno centrirano ali da je zaradi udarcev deformirano. V tem primeru ga popravite ali zamenjajte.

SI

• V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrževati.

7.3 Zamenjava rezila

Zaradi varnosti priporočamo, da rezilo zamenja pooblaščeni strokovnjak. Pozor! Nosite delovne rokavice! Uporabljajte samo originalna rezila, saj sicer delovanje in varnost v določenih okoliščinah nista zagotovljena.

Za menjavo rezila ravnajte tako:

1. Odpustite pritrdilne vijake (glejte sliko 15a).
2. Snemite rezilo in ga zamenjajte z novim.
3. Pri vgradnji novega rezila pazite na smer vgradnje rezila. Krilca rezila morajo štrleti v prostor za motor (glejte sliko 15a). Sprejemni stožci se morajo ujemati z izseki v rezilu (glejte sliko 15b).
4. Nato spet pritegnite pritrdilne vijake. Pritezni moment naj znaša pribl. 25 Nm.

Ob koncu sezone izvedite splošno kontrolo kosilnice in odstranite vso nakopičeno umazanijo. Pred vsakim začetkom sezone obvezno preverite stanje rezila. Če morate kosilnico popraviti, se obrnite na naš servis. Uporabite samo originalne nadomestne dele.

7.4 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:

Tipnaprave
• Art. številko naprave
• Ident- številko naprave
- Številka potrebnega nadomestnega dela Aktualne cene in informacije najdete na spletni strani www.isc-gmbh.info

Št. artikla za nadomestna rezila: 34.054.51

8. Skladiščenje in transport

Skladiščenje

Napravo in opremo shranjujte v temnem in suhem prostoru, kjer ne zamrzuje in v katerega nimajo dostopa otroci. Optimalna skladiščna temperature je med 5 °C in 30 °C. Orodje shranjujte v originalni embalaži.

Transport

• Pred transportom napravo izklopite in jo ločite od napajanja z energijo.
- Po potrebi namestite zaščitne naprave za transport.
- Napravozaščitite pred poškodbami in močnimi tresljaji, ki nastajajo zlasti pri prevozu v vozilih.
- Napravo zavarujte, da ne bo zdrsnila ali se prekucnila.

9. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališću, da bo pravilno odstranjena. Če ne poznate primernih zbirališć, se pozanimajte pri svoji občinski upravi.

SI

10. Prikaz polnilca

Prikaz stanja		Pomen in ukrepi
Rdeča lučka LED:	Zelena lučka LED
Izklop Utripa	Pripravljeno na uporaboPolnilec je priključen na omrežje in pripravljena na uporabo, akumulator ni v polnilni napravi
Vklop Izklop	Polnjenje	Polnilec polni akumulator v načinu hitrega polnjenja.
Izklop Vklop	Akumulator je 85 % poln in pripravljen na uporabo.(trajanje polnjenja 4,0 Ah akumulator: 80 minNato se do preklopi v blago polnjenje, dokler ni povsem poln.(Trajanje polnjenja skupaj 4,0 Ah akumulator: ca. 100 min)Ukrep:Akumulator odstranite iz polnilca. Polnilec ločite od omrežja.
Utripa Izklop	Prilagodilno polnjenjePolnilec je v načinu pazljivega polnjenja.Akumulator se pri tem zaradi varnosti počasneje polni in potrebuje več kot 1 uro. Vzroki so lahko naslednji:Akumulator zelo dolgo ni bil polnjen ali pa se je praznjenje že izčrpanega akumulatorja nadaljevalo (globoka izpraznitev)Temperatur a akumulatorja ni v idealnem razponu med 10 °C in 45 °C.Ukrep:Počakajte do konca postopka polnjenja, akumulator lahko kljub temu polnite naprej.
Utripa Utripa	Napaka	Postopek polnjenja ni mogoč. Akumulator je okvarjen.Ukrep:Okvarjenega akumulatorja več ne smete polniti.Akumulator odstranite iz polnilca.
Vklop Vklop	Motnja temperature	Akumulator je prevroč (npr. neposredni sončni žarki) ali prehladen (pod 0 °C).Ukrep:Akumulator odstranite in ga za 1 dan shranite pri sobni temperaturi (pribl. 20 °C).

SI

11. Načrt iskanja napak

Napaka Možni vzroki Ukrep
Motor ne stečea)kondenzatorjeokvarjenb) priključki na motorju ali kondenzatorju so odpuščenic) naprava je v visoki travid) ohišje kosilnice je zamašenoe) Varnostni vtič ni vtaknjenf) Akumulator ni pravilno vtaknjen	a) Preverijo naj v servisni delavnicib) Preverijo naj v servisni delavnicic) postavite na nizko travo ali žepokošeno površino; po potrebi spremenite višino košnjed) očistite ohišje, da rezilo prosto stečee) Vklopite varnostni vtič (glejte 6.)f) Odstranite akumulator in ga nanovo vtaknite (glejte 5.)
Moč motorjapopušča	a) previsoka ali vlažna travab) ohišje kosilnice je zamašenoc) rezilo je močno obrabljenod)Moč akumulatorja popušča
Nečistreza)izrabljeninožib) napačna višina košnje	a) zamenjajte ali nabrusite rezilob) popravite višino košnje

Opomba! Zaradi zaščite je motor opremljen s termostatskim stikalom, ki motor ob preobremenitvi izklopi, nato pa ga po kratki fazi hlajenja ponovno vklopi!

SI

Samo za dežele EU

Električnega orodja ne mečite med gospodinjske odpadke!

V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklažna alternativa za poziv za vračanje:

Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.

Pridržana pravica do tehničnih sprememb

SI

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer
Obrabni deli* Ogljene ščetke, Akumulator
Obrabni material/ obrabni deli* Rezilo
Manjkajoči deli

* ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

- Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

• Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?

Kaj na napravi po vašem mnenju ne dela (glavni znak)?

Opišite to napačno delovanje.

SI

Garancijska listina

Spoštovani uporabnik,

za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici, ali na prodajno mesto, pri katerem ste kupili napravo. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu. Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedenega proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.

Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklicno uporabo. Garancijska pogodba tako ne nastane, će napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali će je bila izpostavljena obremenitvam, ki so temu enakovredna.

1. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.

- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre-menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).

- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.

1. Garancijsko obdobje traja 84 mesecev in se začne z datumom nakupa naprave. Garancijske zahtevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.

2. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info. Če sodi okvara v obseg garancijske storitve, vam bomo takoj vrnili popravljeno ali novo napravo.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisnimi informacijami, opisanimi v teh navodilih za uporabo.

HR

Sadržaj
