Produkto tipas	Belaidė akumuliatorinė vejapjovė
Prekės ženklas	Gardol
Modelis	GAM-E43Li
Pjovimo plotis	43 cm
Reguliuojamas pjovimo aukštis	25-75 mm (6 padėtys)
Surinkimo dėžės tūris	58 litrai
Baterijos tipas	Ličio jonų (Power-X-Change)
Baterijos įtampa	20 V DC
Baterijos talpa	4,0 Ah (įskaičiuotos 2 baterijos)
Įkroviklis	2 įkrovikliai, įėjimas 200-250 V~, išėjimas 21 V DC / 3 A
Svoris	16 kg
Variklio sukimosi greitis	3000 aps./min.
Garso slėgio lygis	71,8 dB(A)
Garantuotas garso galios lygis	94 dB(A)
Vibracija ant vairo	≤2,5 m/s²
Apsaugos klasė	IP21
Vairas	Sulankstomas su aukščio reguliavimu (3 padėtys)
Saugos įtaisas	Paleidimo blokavimas ir kontaktinis kištukas
Pripildymo lygio indikatorius	Taip, ant surinkimo dėžės
Peilio keitimo įrankiai	Pridedamas peilio keitimo raktas, priveržimo momentas 25 Nm
Priežiūra	Valymas drėgna šluoste ir muilu; nenaudoti tekančio vandens
Pagrindinės atsarginės dalys	Peilis (ref. 34.054.51)
Garantija	84 mėnesiai (7 metai)
Numatytas naudojimas	Namų sodams ir poilsiui, maks. 50 val./metus

Dažnai užduodami klausimai - GAM-E43Li Gardol

Kaip sumontuoti vejapjovės vairą?

Įstatykite vairo laikiklį į strypo angą ir pritvirtinkite greitojo fiksavimo sistema. Tada užstumkite viršutinį vairą ant laikiklio ir pritvirtinkite. Reguliuokite aukštį pagal 3 padėtis. Priveržkite variklio kabelį laikikliais. Žr. pav. 3-7 instrukcijoje.

Kaip nustatyti pjovimo aukštį?

Variklis išjungtas, saugos kištukas ištrauktas. Nuspauskite svirtį į išorę, pastatykite norimame aukštyje (25-75 mm, 6 padėtys) ir atleiskite. Aukštį nuskaitykite ant graduotos skalės. Žr. pav. 11.

Kaip įkrauti ir įdėti baterijas?

Išimkite akumuliatorius paspausdami šoninį mygtuką. Įjunkite įkroviklį į elektros tinklą (mirksi žalias LED). Įdėkite akumuliatorių į įkroviklį. Visas įkrovimas trunka apie 100 minučių 4,0 Ah talpai. Naudokite tik tokio paties įkrovimo lygio akumuliatorius. Įstatykite abu akumuliatorius į jų lizdus, atidarę dangtelį. Žr. pav. 12a-12c.

Kaip ištuštinti surinkimo dėžę?

Išjunkite variklį ir palaukite, kol peilis visiškai sustos. Viena ranka pakelkite išmetimo sklendę, kita ranka ištraukite krepšį už rankenos. Sklendė užsidaro automatiškai. Po naudojimo išvalykite dėžės vidų, kad geriau rinktų.

Kokios yra svarbios saugos taisyklės?

Prieš naudodami perskaitykite naudojimo instrukciją. Laikykitės atstumų, nepjaukite ant šlaitų, didesnių nei 15%. Nelieskite besisukančio peilio. Prieš bet kokią priežiūrą ištraukite saugos kištuką. Dėvėkite neslystančius batus ir ilgas kelnes. Nevalykite tekančiu vandeniu.

Kaip pakeisti peilį?

Mūvėkite pirštines. Atsukite fiksavimo varžtą pridedamu raktu. Išimkite seną peilį ir įstatykite naują, laikydamiesi krypties (sparneliai link korpuso). Priveržkite maždaug 25 Nm. Naudokite tik originalų peilį (ref. 34.054.51). Žr. pav. 15a-15b.

Ką reiškia įkroviklio LED lemputės?

Mirksi žalia: paruošta. Raudona nuolat: greitasis įkrovimas. Raudona išjungta, žalia išjungta: įkrauta 85% (tada pereina į lėtąjį įkrovimą). Mirksi raudona: adaptacinis įkrovimas (šalta arba giliai iškrauta baterija). Abi mirksi: klaida, sugedusi baterija. Abi pastoviai šviečia: terminis sutrikimas (baterija per karšta/šalta). Žr. lentelę §10.

Ką daryti, jei variklis neužsiveda?

Patikrinkite kontaktinį kištuką, baterijų prijungimą, žolės aukštį (pradėti ant žemos žolės), ir išvalykite korpusą, jei užsikimšęs. Jei problema išlieka, kreipkitės į techninę priežiūrą. Variklis taip pat gali sustoti dėl perkaitimo (terminis jungiklis) ir vėl užsivesti atvėsęs.

Kaip laikyti vejapjovę žiemą?

Išvalykite vejapjovę, išimkite baterijas, laikykite tamsioje, sausoje ir nuo šalčio apsaugotoje vietoje (5-30°C). Jei įmanoma, laikykite originalioje pakuotėje. Sezono pradžioje patikrinkite peilio būklę ir visiškai įkraukite baterijas.

Kokia vejapjovės garantija?

Garantija yra 84 mėnesiai (7 metai) nuo pirkimo datos. Ji apima gamybos ir medžiagų defektus. Neapima žalos, atsiradusios dėl netinkamo naudojimo, normalaus susidėvėjimo (peilio, šepetėlių) ir instrukcijų nesilaikymo. Norėdami pasinaudoti garantija, užregistruokite defektą adresu www.isc-gmbh.info.

NAUDOJIMO INSTRUKCIJA GAM-E43Li Gardol

1. Saugos nurodymai ....312
2. Prietaiso aprašymas ir tiekimo apimtis 312
3. Naudojimas pagal paskirtį 313
4. Techniniai duomenys 313
5. Prieš naudojima....314
6. Valdymas....315
7. Valymas, techninė priežiūra ir atsarginių dalių užsakymas ...... 316
8. Sandėliavimas ir gabenimas....317
9. Utilizavimas ir antrinis panaudojimas 317
10. Kroviklio indikatoriai....318
11. Gedimų paieškos planas....319
    Aptarnavimo informacija....321
    Garantinis dokumentas 322

Pavojus! - Norėdami sumažinti susižeidimo riziką, perskaitykite naudojimo instrukciją

Šiuo prietaisu draudžiama naudotis vaikams. Užtikrinkite, kad vai-kai nežaistų su prietaisu. Vaikams draudžiama šį prietaisą valyti ir techniškai prižiūrėti. Prietaiso negali naudoti asmenys, turintys ribotų fizinių, jutiminių arba protinių gebėjimų, taip pat asmenys, neturintys patirties arba nežinantys, kaip šiuo prietaisu naudotis, nebent yra prižiūrimi ir instruktuojami už jų saugą atsakingų asmenų.

LT

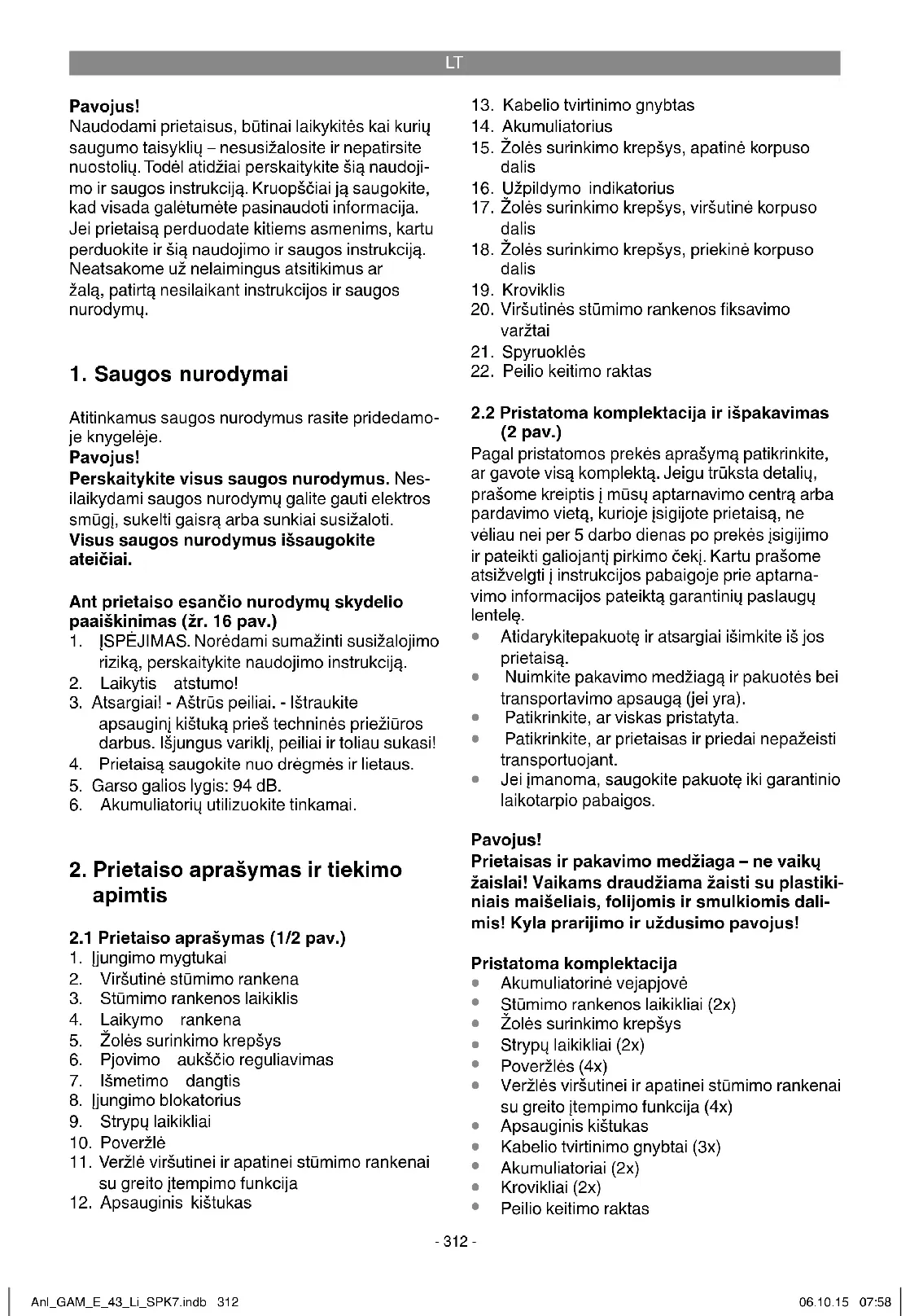

Pavojus!

Naudodami prietaisus, būtinai laikykitės kai kurių saugumo taisyklių – nesusižalosite ir nepatirsite nuostolių. Todėl atidžiai perskaitykite šią naudojimo ir saugos instrukciją. Kruopščiai ją saugokite, kad visada galėtumėte pasinaudoti informacija. Jei prietaisą perduodate kitiems asmenims, kartu perduokite ir šią naudojimo ir saugos instrukciją. Neatsakome už nelaimingus atsitikimus ar žalą, patirtą nesilaikant instrukcijos ir saugos nurodymų.

1. Saugos nurodymai

Atitinkamus saugos nurodymus rasite pridedamo-je knygelėje.

Pavojus!

Perskaitykite visus saugos nurodymus. Nesilaikydami saugos nurodymų galite gauti elektros smūgį, sukelti gaisrą arba sunkiai susižaloti.

Visus saugos nurodymus išsaugokite ateičiai.

Ant prietaiso esančio nurodymų skydelio paaiškinimas (žr. 16 pav.)

1. ISPEJIMAS. Norėdami sumažinti susižalojimo rizika, perskaitykite naudojimo instrukcija.
2. Laikytis atstumo!
3. Atsargiai! - Aštrūs peiliai. - Ištraukite apsauginį kištuką prieš techninės priežiūros darbus. Išjungus variklj, peiliai ir toliau sukasi!
4. Prietaisą saugokite nuo drėgmės ir lietaus.
5. Garso galios lygis: 94 dB.
6. Akumuliatorių utilizuokite tinkamai.

2. Prietaiso aprašymas ir tiekimo apimtis

2.1 Prietaiso aprašymas (1/2 pav.)

1. Ijungimo mygtukai
2. Viršutinė stūmimo rankena
3. Stūmimo rankenos laikiklis
4. Laikymo rankena
5. Žolės surinkimo krepšys
6. Pjovimo aukščio reguliavimas
7. Išmetimo dangtis
8. Ijungimo blokatorius
9. Strypų laikikliai
10. Poveržlé
11. Veržlė viršutinei ir apatinei stūmimo rankenai su greito įtempimo funkcija

12. Apsauginis kištukas

13. Kabelio tvirtinimo gnybtas

14. Akumuliatorius
15. Žolės surinkimo krepšys, apatinė korpuso dalis
16. Užpildymo indikatorius
17. Žolės surinkimo krepšys, viršutinė korpuso dalis
18. Žolės surinkimo krepšys, priekinė korpuso dalis
19. Kroviklis
20. Viršutinės stūmimo rankenos fiksavimo varžtai
21. Spyruoklès
22. Peilio keitimo raktas

2.2 Pristatoma komplektacija ir išpakavimas (2 pav.)

Pagal pristatomos prekės aprašymą patikrinkite, ar gavote visą komplektą. Jeigu trūksta detalių, prašome kreiptis i mūsų aptarnavimo centrą arba pardavimo vietą, kurioje įsigijote prietaisą, ne vėliau nei per 5 darbo dienas po prekės įsigijimo ir pateikti galiojanti pirkimo čekį. Kartu prašome atsižvelgti i instrukcijos pabaigoje prie aptarnavimo informacijos pateiktą garantinių paslaugų lentelę.

• Atidarykitepakuotę ir atsargiai išimkite iš jos prietaisą.
• Nuimkite pakavimo medžiagą ir pakuotės bei transportavimo apsaugą (jei yra).
  • Patikrinkite, ar viskas pristatyta.
• Patikrinkite, ar prietaisas ir priedai nepažeisti transportuojant.
• Jei jmanoma, saugokite pakuotę iki garantinio laikotarpio pabaigos.

Pavojus!

Prietaisas ir pakavimo medžiaga – ne vaikų žaislai! Vaikams draudžiama žaisti su plastikiniais maišeliais, folijomis ir smulkiomis dalimis! Kyla prarijimo ir uždusimo pavojus!

Pristatoma komplektacija

• Akumuliatoriné vejapjové
• Štūmimo rankenos laikikliai (2x)
• Žolės surinkimo krepšys
• Strypų laikikliai (2x)
• Poveržlės (4x)
- Veržlės viršutinei ir apatinei stūmimo rankenai su greito įtempimo funkcija (4x)
• Apsauginis kištukas
• Kabelio tvirtinimo gnybtai (3x)
• Akumuliatoriai (2x)
• Krovikliai (2x)
• Peilio keitimo raktas

LT

• Viršutinės stūmimo rankenos fiksavimo varžtai (2x)
• Spyruoklès (2x)
  • Originali naudojimo instrukcija
  • Saugos reikalavimai

3. Naudojimas pagal paskirti

Vejapjovė skirta naudoti privačiuose namų soduose ir sodininkams mėgėjams.

Namų sodams ir sodininkams mégėjams skirtos vejapjovės per metus paprastai naudojamos ne daugiau kaip 50 valandų žolės arba vejų priežiūrai, o ne viešose erdvėse, parkuose, sporto kompleksuose ar žemės ir miškų ūkyje.

Dèmesio! Kad naudotojas nesusižalotų, vejapjove negalima atlikti šių darbų: karpyti krūmų, tvorų ir brūzgynų, pjauti ir smulkinti vijoklinių augalų arba ant stogo ar balkono vazonuose augančios žolės, valyti (siurbti) šaligatvių, smulkinti medžių ar šakų liekanų. Be to, vejapjovės negalima naudoti kaip variklinio kultivatoriaus žemės nelygumams, pvz., kurmių išraustiems kauburėliams, lyginti.

Saugumo sumetimais prietaiso negalima naudoti kaip kitų darbo įrankių ir įrankių komplektų varomojo įrenginio, nebent tai aiškiai leidžia gamintojas.

Irenginj naudoti tik pagal paskirtj. Bet koks kitas naudojimas yra naudojimas ne pagal paskirtj. Už bet kokj pažeidimą, atsiradusi dėl netinkamo naudojimo, atsako vartotojas arba operatorius, o ne gamintojas.

Atkreipkite dėmesį į tai, kad mūsų prietaisai savo konstrukcija nėra pritaikyti gamybiniam, amatininkiškam ar pramoniniam naudojimui. Mes neprisiimame atsakomybės, jeigu prietaisas naudojamas gamybos, amatų ar pramonės įmonėse bei pagal panašią paskirtį.

4. Techniniai duomenys

Variklio apsukų skaičius: ....3 000 min.¹

Apsaugos klasè:....III

Svoris:....16 kg

Pjovimo plotis: 43 cm

Žolės surinkimo krepšio talpa: ....58 litrai

Garso slègio lygis L_pA : 71,8 dB(A)

Nestabilumas K_pA : 3 dB (A)

Išmatuotas garso galios lygis L _WA : ..... 84,44 dB(A)

Nestabilumas K_WA : 0,73 dB(A)

Garantuojamas garso galios lygis L_WA : .. 94 dB (A)

Vibracija prie rankenos a_n : ≤ 2,5m / s^2

Nestabilumas K: 1,5 m/s ^2

Pjovimo aukščio reguliavimas: ... 25–75 mm; 6-ios pakopos

Apsaugos rūšis: IP21

2x Ličio jonų baterija Power-X-Change

ltampa: 20 V nuolatiné srové

Talpa: 4,0 Ah

Elementų skaičius: 10

2x Kroviklis Power-X-Charger

lėjimo įtampa ......200-250 V \~ 50-60 Hz

Išėjimo įtampa 21 V d. c

Išejimo srove: 3,0 A

Apsaugos klasè: .....II /回

Triukšmo ir vibracijos vertės nurodytos pagal standartus EN 3744: 1995, ISO 11094: 1991 ir EN ISO 20643:2008.

Visiškai sumažinkite triukšmo susidarymą ir vibraciją!

• Naudokite tik nepriekaištingos būklės prietaisus.
• Reguliariai techniškai prižiūrėkite ir valykite prietaisą.
  • Savo darbo pobūdj pritaikykite prie prietaiso.
  • Neperkraukiteprietaiso.
  • Jei reikia, leiskite prietaisui atvėsti.
• Išjunkiteprietaisą, kai jis nebenaudojamas.
  • Mūvėkite pirštines.

LT

Kiti pavojai

Net jeigu elektros jrenginj naudojate pagal nurodymus, visada yra kitų pavojų tikimybė. Galimi pavojai, susiję su elektros įrankio konstrukcija ir specifi kacija:

1. Kvėpavimo takų dirginimas, jei naudojama netinkama apsaugos nuo dulkių kaukė.
2. Klausos pakitimai, jei taikomos netinkamos apsaugos nuo triukšmo priemonės.

Įspėjimas!

ljungus ši prietaisą, susidaro elektromagnetinis laukas. Tam tikromis aplinkybėmis šis laukas gali turėti įtakos aktyviems arba pasyviems medicininiams implantams. Norėdami sumažinti didelių arba mirtinų sužalojimų pavojų, medicininius implantus turintiems asmenims patariame prieš pradedant naudoti prietaisą pasikonsultuoti su gydytoju ir implanto gamintoju.

5. Prieš naudojimą

Vejapjovė pristatoma iš dalies sumontuota. Prieš naudojant vejapjovę, reikia sumontuoti stūmimo rankeną ir surinkimo krepšį. Žingsnis po žingsnio vadovaukitės naudojimo instrukcija ir montuodami sekite paveikslėlius.

Stūmimo rankenos montavimas (3–7 pav.)

Stūmimo rankenos laikiklis (2 pav. / 3 poz.) įstatomas į tam skirtus laikiklius ir pritvirtinamas naudojant greitojo įtempimo funkciją (2 pav. / 11 poz.) (4 pav.). Tada šiuos kartu sujungtus komponentus pritvirtinkite prie tam numatytos ašies. Viršutinė stūmimo rankena (1 pav. / 2 poz.) turi būti įstatyta į tam skirtą laikiklj (2 pav. / 3 poz.) ir pritvirtinta kaip parodyta 6 pav. Po to kabelio laikikliais (2 pav. / 13 poz.) pritvirtinkite prie rankenos variklio laidą (7 pav. / A poz.). Dabar iš 3-jų pakopų galite pasirinkti strypo aukštį (5 pav. / A poz.).

Pastaba!

Strypą reguliuoti galima tik pagal pażymėtą sritį. - Naudodamiesigreitojoįtempimo funkcija užfiksuokite kreipiantįjį strypą norimoje padėtyje (5 pav. / B poz.).

Ispėjimas!

Abiejose pusèse turi būti nustatytas vienodas strypo aukštis.

- Kabelio tvirtinimo gnybtais pritvirtinkite kabelj prie kreipiančiojo strypo (7 pav. / A poz.).

Surinkimo krepšio montavimas (žr. 8–10 pav.)

Pirmiausia jkiškite apatinę korpuso dalį (2 pav. 15 punktas) ir viršutinę korpuso dalį (2 pav. 18 punktas), kaip parodyta 8 pav.. Tada ant jau sumontuotų pusių (9 pav.) uždėkite viršutinę korpuso dalį (2 pav. 17 punktas). Norint įkabinti surinkimo krepšį, būtina išjungti varikljį ir užtikrinti, kad peiliai nejudėtų. Išmetimo dangtį (10 pav. A punktas) pakelkite ranka. Kita ranka laikykite už rankenos surinkimo krepšio ir iš viršaus jį įkabinkite (10 pav.).

Žolės surinkimo įrenginio užpildymo indikatorius

Surinkimo jrenginys turi užpildymo indikatorių (2 pav. / 16 poz.). Indikatorių atidaro oro srovė, kurią darbo metu generuoja vejapjovė. Jeigu pjovimo metu vožtuvas užsidaro, vadinasi surinkimo krepšys yra pilnas ir jį reikia išpilti. Norint, kad užpildymo indikatorius nepriekaištingai funkcionuotų, reikia visada išvalyti angas po vožtuvu, jos turi būti laidžios orui.

Pjovimo aukščio nustatymas

Dèmesio!

Pjovimo aukštį reguliuokite tik išjunge prietaisą ir ištraukę apsauginį kištuką.

Prieš pradėdami pjauti, patikrinkite, ar pjovimo įrankis nėra bukas ir ar nesugadintos jo tvirtinimo priemonės. Pakeiskite atbukusius ir (arba) sugadintus pjovimo įrankius, kad įrankiai neišsiderintų. Juos tikrindami išjunkite variklį ir ištraukite apsauginį kištuką.

Pjovimo aukštis turi būti nustatomas tokiä eilës seka (žr. 11 pav.):

1. Atlenkite svertą (A).
2. Nustatykite svertą (B) i norimą pjovimo aukštį.
3. Atleiskite svertą (A) ir patikrinkite, ar jis patikimai užfi ksuotas.

Pjovimo aukščio nuskaitymas

Pjovimo aukštis nustatomas 6-iomis pakopomis nuo 25 iki 75 mm, kaip parodyta skalėje (11 pav. / C).

LT

Akumuliatoriaus ikrovimas (12a pav.)

1. Išimkite akumuliatorių iš prietaiso. Tam pas-pauskite šoninį fiksatorių.
2. Patikrinkite, kad ant modelio lentelės nurodyta elektros srovės įtampa sutaptų su elektros tinklo įtampa. Kroviklio (19) tinklo kištuką įkiškite į kištukinį lizdą. Užsidegs žalias šviesos diodas.
3. Pastatykite akumuliatorių (18) ant įkrovimo adapterio (19).
4. Punkte „Kroviklio indikatoriai“ rasite lentelę su kroviklio LED reikšmėmis.

Ikrovimo metu akumuliatorius gali šiek tiek jkaisti. Tai yra normalu.

Jei akumuliatoriaus jkrauti nepavyktų, patikrinkite:

• ar elektros lizde yra jtampa;
- ar kroviklio kontaktai nepriekaištingai kontaktuoja.

Jei akumuliatoriaus ikrauti vis tiek nepavyksta, prašome

• kroviklj

- irakumuliatorių

išsiųsti mūsų klientų aptarnavimo tarnybai.

Jei norite, kad akumuliatorių būtų galima eksploatooti ilgai, turite pasirūpinti, kad jis būtų laiku įkraunamas. Tai bet kuriuo atveju būtina, jei pastebite, kad prietaiso galia silpnėja. Niekada visiškai neiškraukite akumuliatoriaus. Dėl to akumuliatorius gali sugesti!

Akumuliatoriaus montavimas (12b pav.)

Atidarykite akumuliatoriaus dangtelj. Kaip parodyta 12b pav., patraukite sklastj (A poz.) ir pakelkite dangtelj. Tada išimkite abu akumuliatorius, kaip parodyta 12c pav.

Pastaba!

Naudokite tik vienodai jkrautus akumuliatorius, niekada nekombinuokite jkrautų ir iš dalies jkrautų akumuliatorių. Abu akumuliatorius visada kraukite vienu metu.

Mažiau ikrautas akumuliatorius įtakoja prietaiso darbo laiką. Prieš darbą visada abu akumuliatoriai turi būti visiškai ikrauti. Uždarykite akumuliatorių dangtelį ir įsitikinkite, kad jis gerai užsifiksavo.

Akumuliatoriaus talpos indikatorius (13 pav.)

Norédami ijungti akumuliatoriaus ikrovos indikatorių, spustelėkite jungiklj (13 pav. / A poz.). Akumuliatoriaus ikrovos indikatorius (13 pav. / B poz.) 3-iais LED indikatoriais rodo akumuliatori-

aus įkrovos būklę.

Šviečia visi 3 šviesos diodai:

akumuliatorius visiškai jkrautas.

Šviečia 2 arba 1 šviesos diodas (-ai):

akumuliatorius jkrautas pakankamai.

Mirksi 1 šviesos diodas:

akumuliatorius išsikroves, jkraukite.

Mirksi visi šviesos diodai:

akumuliatorius buvo visiškai iškrautas, jis yra sugedęs. Sugedusio akumuliatoriaus daugiau nebegalima naudoti ir krauti!

6. Valdymas

Atsargiai!

Vejapjovė sumontuota su apsauginiu jungikliu, kad niekas ja nesinaudotų be leidimo. Prieš dirbant vejapjove reikia jdėti apsauginį kištuką (12d pav.) ir kaskart darant pertraukas arba bai-gus darbą reikia jį vėl išimti.

Dèmesio!

Tam, kad būtų išvengta nepageidaujamo jjungimo, vejapjovė yra sukonstruota su jjungimo blokuote (14 pav. / 8 poz.), kurią reikia nuspausti, kad būtų galima aktyvuoti jjungimo mygtukus (14 pav. / 1 poz.). Atleidus jjungimo rankeną, vejapjovė išsijungia. įsijungimas gali užtrukti iki keleto sekundžių. Veikiant tuščiaja eiga, po keleto sekundžių apsukos sumažėja, o atsiradus apkrovai, po keleto sekundžių vėl padidėja. Jeigu jjungimo mygtukai atleidžiami, vejapjovė išsijungia. Atlikite šį veiksmą kelis kartus, kad įsitikintumėte, jog Jūsų prietaisas teisingai veikia. Prieš remontuodami prietaisą arba atlikdami jo techninę priežiūrą, privalote įsitikinti, kad peilis nesisuka ir prietaisas yra atjungtas nuo tinklo.

Įspėjimas! Jokiu būdu neatidarykite išmetimo dangčio, kol tuštinamas žolės surinkimo jrenginys ir variklis dar veikia. Veikiantis peilis gali sužaloti.

Visada tvirtai pritvirtinkite išmetimo dangtį ir žolės surinkimo krepšį. Prieš jį išimdami, išjunkite variklj.

Laikykitės saugaus atstumo, kurį sudaro stūmimo rankenos tarpas tarp peilio korpuso ir naudo-tojo. Pjaudami ir keisdami važiavimo kryptį ties

LT

krūmais ir šlaitais būkite itin atsargūs. Stabiliai stovėkite. Avėkite avalynę neslystančiu, gerai kimbančiu padu ir mūvėkite ilgas kelnes.

Visada pjaukite skersai šlaito. Dėl saugumo negalima pjauti 15 laipsnio nuolydžio šlaitų.

Būkite itin atsargūs pjaudami atbuline eiga ir traukdami vejapjovę. Pavojus paslysti!

Teisingo pjovimo nurodymai

Pjauti rekomenduojama pagal persidengiantį metoda.

Pjaukite tik aštriais, nepriekaištingos būklės peiliais, kad žolės stiebai neišsišakotų, o žolė nepagelstų.

Norėdami išgauti švarų nupjautos žolės vaizdą, vejapjovę stumkite kuo tiesesne trajektorija. Tai darant pjovimo takeliai turėtų keliais centimetrais persidengti, kad neliktų juostų.

Pjovimo dažnumas iš esmės priklauso nuo vejos augimo greičio. Pagrindinio augimo laikotarpiu (nuo gegužės mėn. iki birželio mėn.) – du kartus per savaitę, kitu atveju – kartą per savaitę. Pjovimo aukštis turi būti 4–6 cm, o iki kito pjovimo veja turėtų būti 4–5 cm. Jeigu veja užaugo šiek tiek aukštesnė, neturėtumėte daryti klaidos ją tuoj pat nupjaudami iki normalaus aukščio. Tai kenkia vejai. Tuomet niekada nepjaukite daugiau nei pusė žolės aukščio.

Žiūrėkite, kad vejapjovės korpuso apatinė pusė būtų švari, ir būtinai nuo jos nuvalykite žolės sankaupas. Sankaupos apsunkina paleidimą, blogina pjovimo kokybę ir sunkina žolės šalinimą.

Ties šlaitais pjovimo takelius formuokite skersai šlaito. Kad vejapjovė nenuslystų, pasukite ją skersai į viršų. Pjovimo aukštį pasirinkite pagal žolės dydį. Pereikite kelis kartus, kad vienu metu būtų nupjauta daugiausia 4 cm žolės.

Prieš tikrindami peilj būtinai išjunkite variklj. Nepamirškite, kad peilis išjungus variklj dar kurj laiką sukasi. Niekada nebandykite sustabdyti peilio. Reguliariai tikrinkite, ar peilis yra tinkamai pritvirtintas, geros būklės ir gerai pagaląstas. Priešingu atveju jį pagaląskite arba pakeiskite. Jeigu besisukdamas peilis atsitrenkia į kokį nors daiktą, išjunkite vejapjovę ir palaukite, kol peilis sustos. Tada patikrinkite peilio ir jo laikiklio būkle. Jei jie pažeisti, juos reikia pakeisti.

Kai pjaunant ant žemės ima likti nesurinktų žolės likučių, reikia ištuštinti surinkimo krepšį. Dėmesio! Prieš išimdami surinkimo krepšį, išjunkite variklj ir palaukite, kol pjovimo įrankis sustos.

Norėdami išimti surinkimo krepšj, viena ranka pakelkite išmetimo dangtį, o kita ištraukite krepšj už rankenos. Pagal saugumo taisykles išmetimo dangtis išimant surinkimo krepšj užsidaro ir uždaro galinę išmetimo angą. Jeigu angoje lieka žolės likučių, vejapjovę patraukite apie 1 m atgal, kad būtų lengviau paleisti variklj.

Nebandykite nupjautų likučių nuo vejapjovės korpuso ir darbo įrankio šalinti rankomis ar kojomis. Tai darykite atitinkamomis pagalbinėmis priemonėmis, pvz., šepečiu arba šluota.

Siekiant užtikrinti gerą żolės surinkimą, po naudojimo reikia išvalyti surinkimo krepšį.

Surinkimo krepšj tvirtinkite tik išjungę variklj ir sustojus pjovimo įrankiui.

Viena ranka pakelkite išmetimo dangtį, o kita laikykite už surinkimo krepšio rankenų ir jį pritvirtinkite.

7. Valymas, techninė priežiūra ir atsarginių dalių užsakymas

Pavojus!

Prieš bet kokius valymo darbus ištraukite apsauginj kištuką (12d pav.).

7.1 Valymas

• Pasirūpinkite, kad ant apsauginių įtaisų, ventiliacinėse angose ir variklio korpusuose nebūtų dulkių bei nešvarumų. Prietaisą nuvalykite švaria šluoste arba išpūskite suspausto oro srove, esant žemam slėgiui.
• Draudžiama vejapjovę plauti tekančiu vandenu, ypač veikiant aukštam slėgiui.
• Rekomenduojameprietaisą iš karto išvalyti po kiekvieno panaudojimo.
• Prietaisą valykite reguliariai drėgna šluoste su trupučiu skysto mulio. Nenaudokite jokių valiklių ar tirpiklių; jie gali pažeisti prietaiso plastikines dalis. Būkite atidūs, kad į prietaiso vidų nepatektų vandens.
• Jei jmanoma, išvalykite prietaisą šepečiais arba skudurėliais.

LT

7.2 Techninė priežiūra

• Susidėvėjusius arba pažeistus peilius, peilių laikiklius ir varžtus turi pakeisti kvalifikuotas specialistas, kad būtų išlaikytas teisingas balansas.
• Pasirūpinkite, kad visi tvirtinimo elementai (varžtai, veržlės ir kt.) visada būtų tvirtai prisukti, kad su vejapjove galėtumėte saugiai dirbti.
• Dažniau patikrinkite žolės surinkimo jrenginį, ar jis nėra nudilęs.
• Pakeiskite susidėvėjusias ar pažeistas dalis.
• Kad prietaisas ilgai tarnautų, visos varžtų dalys, ratai ir ašys turėtų būti valomi ir tepami.
• Reguliari vejapjovės priežiūra garantuos ne tik jos ilgaamžiškumą ir našumą, tačiau taip pat įtakos kruopštų ir paprastą Jūsų vejos nupjovima.
  Labiausiai besidėvinti dalis yra pjovimo veleno peilis. Reguliariai patikrinkite pjovimo veleno peilio būkle, o taip pat jo pritvirtinimą. Jeigu peilis nusidėvėjęs, jį reikia nedelsiant pakeisti arba pagaląsti. Jeigu vejapjovė imtų neįprastai vibruoti, tai reiškia, kad peilis yra neteisingai subalansuotas arba dėl smūgių jis deformavosi. Tokiu atveju jį reikia remontuoti arba pakeisti.
• Prietaiso viduje nėra dalių, kurioms būtina techninė priežiūra.

7.3 Peilio keitimas

Saugumo sumetimais rekomenduojame dėl peilio keitimo kreiptis į įgaliotaji specialistą. Atsargiai! Mūvėkite darbines pirštines! Naudokite tik originalų peilį, nes priešingu atveju, atsižvelgiant į aplinkybes, nebus užtikrinamas tinkamas veikimas ir saugumas.

Norėdami pakeisti peilį, atlikite tokius veiksmus:

1. Atsukite tvirtinimo varžtą (žr. 15a pav.).
2. Nuimkite peilj ir pakeiskite jì nauju.
3. Montuodami nauja peilj, atsižvelkite j jo montavimo kryptj. Peilio mentės turi būti nukreiptos j variklio ertmę (žr. 15a pav.). Laikantieji elementai turi sutapti su peilyje išmuštomis kiaurymėmis (žr. 15b pav.).
4. Paskui universaliu raktu priveržkite tvirtinimo varžtą. Sukimo momentas turėtų būti apie 25 Nm.

Sezono pabaigoje atlikite bendrają vejapjovės patikrą ir pašalinkite visus susikaupusius likučius. Prieš kiekvieną sezoną būtinai patikrinkite peilio būkle. Dėl remonto kreipkitės i mūsų klientų aptarnavimo tarnybas. Naudokite tik originalias atsargines detales.

7.4 Atsarginių dalių užsakymas:

Užsakant atsargines dalis, būtina nurodyti tokius duomenis;

• Prietaisotipą
• Prietaiso artikulo numerj
• Prietaisotapatybės numerį
- Reikiamos dalies atsarginės dalies numerį. Dabartines kainas ir naujausią informaciją rasite tinklalapyje www.isc-gmbh.info

Atsarginis peilis, prekės Nr.: 34.054.51

8. Sandėliavimas ir gabenimas

Laikymas

Prietaisą ir jo priedus laikykite tamsioje, sausoje, nešaltoje ir vaikams neprieinamoje vietoje. Geriausia laikyti 5–30 °C temperatūroje. Prietaisą laikyti originalioje pakuotėje.

Gabenimas

• Išjunkiteprietaisą ir, prieš gabendami, atjunkite nuo elektros tinklo.
• Jeigu yra, uždėkite apsauginius gabenimo įtaisus.
• Apsaugokite prietaisą nuo pažeidimų ir stiprios vibracijos, atsirandančios gabenant transporto priemonėje.
• Prietaisą apsaugokite nuo slydimo ir apvirtimo.

9. Utilizavimas ir antrinis panaudojimas

Prietaisas yra įpakuotas, kad gabenamas nebūtų sugadintas. Ši pakuotė yra žaliavinė medžiaga, tinkama panaudoti dar kartą arba perdirbti. Prietaisas ir jo priedai yra iš įvairių medžiagų, tokių kaip metalas ir plastikas. Sugedusių prietaisų negalima išmesti kartu su buitinėmis atliekomis. Siekiant prietaisą tinkamai utilizuoti, jį reikia atiduoti atitinkamam surinkimo punktui. Jeigu nežinote kur toks surinkimo punktas yra, pasiteiraukite komunaliniame ūkyje.

LT

10. Kroviklio indikatoriai

Indikatoriaus būsena		Reikšmė ir priemonės
Raudonas šviesos diodas	Žalias šviesos diodas
Išjungtas Mirksi	Pasiruošimas darbuiKroviklis jjungtas į elektros tinklą ir paruoštas darbui, akumuliatorius nėra įdėtas į kroviklj.
Ijungtas	Išjungtas	ĮkrovimasĮkroviklis akumuliatorių įkrauna greituoju įkrovimo režimu.
Išjungtas	Ijungtas	Akumuliatorius yra 85 % įkrautas ir tinkamas naudoti.(4,0 Ah akumuliatoriaus įkrovimo trukmė: 80 min.)Paskui perjungiama į energiją tausojantį krovimo režimą ir kraunama,kol visiškai įkraunama.(Bendra 4,0 Ah akumuliatoriaus įkrovimo trukmė: apie 100 min.)Priemonės.Išimkite akumuliatorių iš kroviklio. Išjunkite kroviklj iš elektros tinklo.
Mirksi Išjungtas	Adaptuotas	krovimasKroviklis jjungtas į energiją tausojantį krovimo režimą.Saugumo sumetimais akumuliatorius kraunamas lėčiau ir užtruks ilgi-au nei 1 val. Tokiu būdu galima krauti šiais atvejais:- Akumuliatorius ilgai buvo nekraunamas arba buvo dar naudojamas išsikrovęs (stiprus išsikrovimas).- Akumuliatoriaus temperatūra nėra idealaus diapazono, 10–45 °C.Priemonės.Palaukite, kol krovimo procesas pasibaigs, nepaisant to akumuliatorius gali būti kraunamas toliau.
Mirksi Mirksi	Gedimas	Toliau krauti nebegalima. Akumuliatorius yra sugedęs.Priemonės.Sugedusio akumuliatoriaus krauti negalima.Išimkite akumuliatorių iš kroviklio.
Ijungtas	Ijungtas	Temperatūros sutrikimasAkumuliatorius yra per daug įkaitęs (pvz., tiesioginiai saulės spinduliai) arba per daug atvėsęs (žemiau 0 °C).Priemonės.Akumuliatorių išimkite ir 1 dieną laikykite patalpos temperatūroje (apie 20 °C).

LT

11. Gedimų paieškos planas

Gedimas Galima priežastis Šalinimas
Nepasileidžiava-riklis	a)Sugedęs kondensatoriusb) Nutrūkusios jungtys prie variklio arba kondensatoriausc) Prietaisas pastatytas aukštoje žolėjed) Užsikimšęs vejapjovės korpusase) Nejdėtas apsauginis kištukasf) Neteisingai įdėtas akumuliatorius	a) Turi patikrinti klientų aptarnavimo servisas.b) Turi patikrinti klientų aptarnavimo servisas.c) Paleisti ant trumpos žolės arba ant jau nupjauto ploto; galbūt pakeisti pjovimo aukštjd) Išvalyti korpusą, kad peilis galėtų laisvai suktise) Jdėti apsauginį kištuką (žr. 6)f) Akumuliatorių išimti ir iš naujo įdėti (žr. 5)
Mažėja variklio našumas	a) Per aukšta arba per drėgna žolėb) Užsikimšęs vejapjovės korpusasc) Labai susidėvėjęs peilisd) Senka akumuliatorius	a) Pakoreguokite pjovimo aukštį, pak-eiskite elektronikos nustatymąb) Išvalykite korpusąc) Pakeiskite peilįd) Patikrinkite akumuliatoriaus talpą, jeigu reikia jį ikraukite (žr. 5)
Nešvarus pjovimas a)	Susidėvėjo peilisb) Neteisingas pjovimo aukštis	a) Pakeisti arba pagaląskite peilįb) Pakoreguoti pjovimo aukštį

Pastaba! Variklis, siekiant jj apsaugoti, sukonstruotas su šiluminiu jungikliu, kuris, esant perkrovai, variklj išjungia ir vėl jjungia po trumpos aušinimo fazės!

LT

Tik ES šalims

Elektros prietaisų neišmeskite kartu su buitinėmis atliekomis!

Remiantis ES elektros ir elektronikos atlieku direktyva 2012/19/EB ir jos perkélimu i nacionalinę teisinę bazę, panaudotus elektros prietaisus reikia surinkti ir perdirbti nekenkiant aplinkai.

Perdirbimas - gražinimo alternatyva:

Elektros prietaiso savininkas jpareigotas negražinti pasirinkta prietaisą, bet tinkamai jį utilizuoti. Tuo tikslu elektros ir elektronikos atliekos gali būti perduotos atliekų tvarkymu užsiimančioms įmonėms, kurios jas utilizuoja remdamiesi nacionaliniu atliekų perdirbimo pramonės ir atliekų tvarkymo įstatymu. Šis reikalavimas netaikomas elektros prietaisuose panaudotiems priedams ir pagalbinėms priemonėms, kurių sudėtyje nėra elektros dalių.

Perspausdinimas ar bet koks visų gaminio dokumentų visas ar dalinis dauginimas leidžiamas tik gavus aiškų iSC GmbH leidimą.

Teisę atlikti techninius pakeitimus pasiliekame sau

LT

Garantinis dokumentas

Gerbiami pirkėjai,

mūsų produktai yra prižiūrimi pagal griežtą kokybės kontrolę. Tačiau, jei šis prietaisas funkcionuotų netinkamai, kreipkitės į mūsų serviso tarnybą garantinėje kortelėje nurodytu adresu arba į artimiausius įgaliotuosius prekybos atstovus, iš kurių jsigijote prietaisą. Garantiniai reikalavimai galioja šiais atvejais:

1. Sios garantinės sąlygos reglamentuoja papildomas garantines paslaugas, kurias žemiau nurodytas gamintojas papildomai prie teisėtų garantijų suteikia savo naujo prietaiso pirkėjui. Ši garantija neturi įtakos teisėtiems garantinių paslaugų reikalavimams. Mūsų garantinio remonto darbai atliekami nemokamai.

2. Garantija suteikiama tik naujai jsigyto žemiau nurodyto gamintojo prietaiso defektams, kurie atsiran-da del medžiagos arba gamintojo klaidos. Mums nusprendus tokie prietaiso defektai yra pašalinami arba pakeičiamas prietaisas.

Isidémékite, kad mūsų prietaisai dėl savo konstrukcijos nepritaikyti naudoti gamyboje, amatuose ar pramonėje. Todėl garantijos sutartis negalioja, jeigu garantiniu laikotarpiu prietaisas buvo naudojamas verslo, amatų arba pramonės įmonėse arba buvo naudojamas atliekant panašios apkrovos darbus.

1. Garantijos nesuteikiame:

– Prietaiso gedimams, kurie atsiranda neatsižvelgus i montavimo instrukciją arba dėl neprofesionalios installacijos, neatsižvelgus i naudojimo instrukciją (pvz., prijungus prie netinkamos įtampos arba srovės) arba i techninės priežiūros ir saugos potvarkius, arba naudojant prietaisą nenormaliomis aplinkos sąlygomis, arba esant per mažai priežiūrai ir nepakankamai techninei priežiūrai.

– Prietaiso gedimams, kurie atsirado dėl neleistino arba netinkamo naudojimo (pvz., per daug ap-kraunant prietaisą arba naudojant neleistinus darbo įrankius ar reikmenis), dėl į prietaisą patekusių svetimkūnių (pvz., smėlio, akmenų arba dulkių, transportavimo pažeidimų), naudojant jėgą arba dėl kitų poveikių (pvz., gedimas nukritus ant žemės).

– Prietaiso gedimams arba jo dalims, susijusiems su naudojimo nulemtu, įprastu ir kitu natūraliu dévėjimusi.

1. Garantija galioja 84 mėnesius ir prasideda nuo prietaiso įsigijimo dienos. Atpažinus defektą, garantiniai reikalavimai turi būti pateikti per dvi savaites prieš pasibaigiant garantiniam laikotarpiui. Pasi-baigus garantiniam laikotarpiui, garantiniai reikalavimai nebepriimami. Atlikus remonta arba pakeitus prietaisą, garantinis laikotarpis nei prasitęsia, nei suteikiama prietaisui arba galbūt pakeistoms atsarginėms dalims nauja garantija. Tai galioja naudojantis ir technine priežiūra darbo vietoje.

2. Norėdami pateikti garantinį reikalavimą, užregistruokite sugedusį prietaisą svetainėje www.isc-gmbh.info. Jeigu mūsų garantija apima prietaiso gedimą, nedelsiant Jums bus grąžintas suremon-tuotas arba naujas prietaisas.

Pagal šios naudojimo instrukcijos aptarnavimo informaciją atkreipiame dèmesį dėl garantinių apribojimų, susijusių su nusidėvėjusiomis, darbinėmis ir trūkstamomis dalimis.

LT

Aptarnavimo informacija

Mes palaikome santykius visose šalyse, kurios nurodytos garantiniame dokumente. Kompetentingi aptarnavimo partnerių kontaktai yra pateikti garantinio dokumento kontaktuose. Jie yra Jūsų paslaugoms atliekant remontą, keičiant atsargines ir nusidėvėjusias dalis arba prireikus darbinių medžiagų.

Reikia atsižvelgti j tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga.

Kategorija Pavyzdys
Besidėvinčios detalės*	Anglies šepetėliai, Akumuliatorius
Naudojamos medžiagos / dalys* Peilis
Detalių trūkumas

* netiekiamos kartu su prietaisu!

Esant defektui arba trūkumui, prašome gedimo atveji registruoti internetu www.isc-gmbh.info. Prašome gedimą aprašyti tiksliai ir atsakyti į bet kokuu atveju pateikiamus klausimus:

• Ar prietaisas veikė, ar jau iš pradžių buvo sugedęs?
• Ar prieš sugendant ką nors pastebėjote (gedimo simptomas)?
- Nokia, jūsų nuomone, prietaiso funkcija veikia netinkamai (pagrindinis simptomas)? Aprašykite netinkamai veikiančią funkciją.
