NOTENDAHANDBÓK GAM-E43Li Gardol

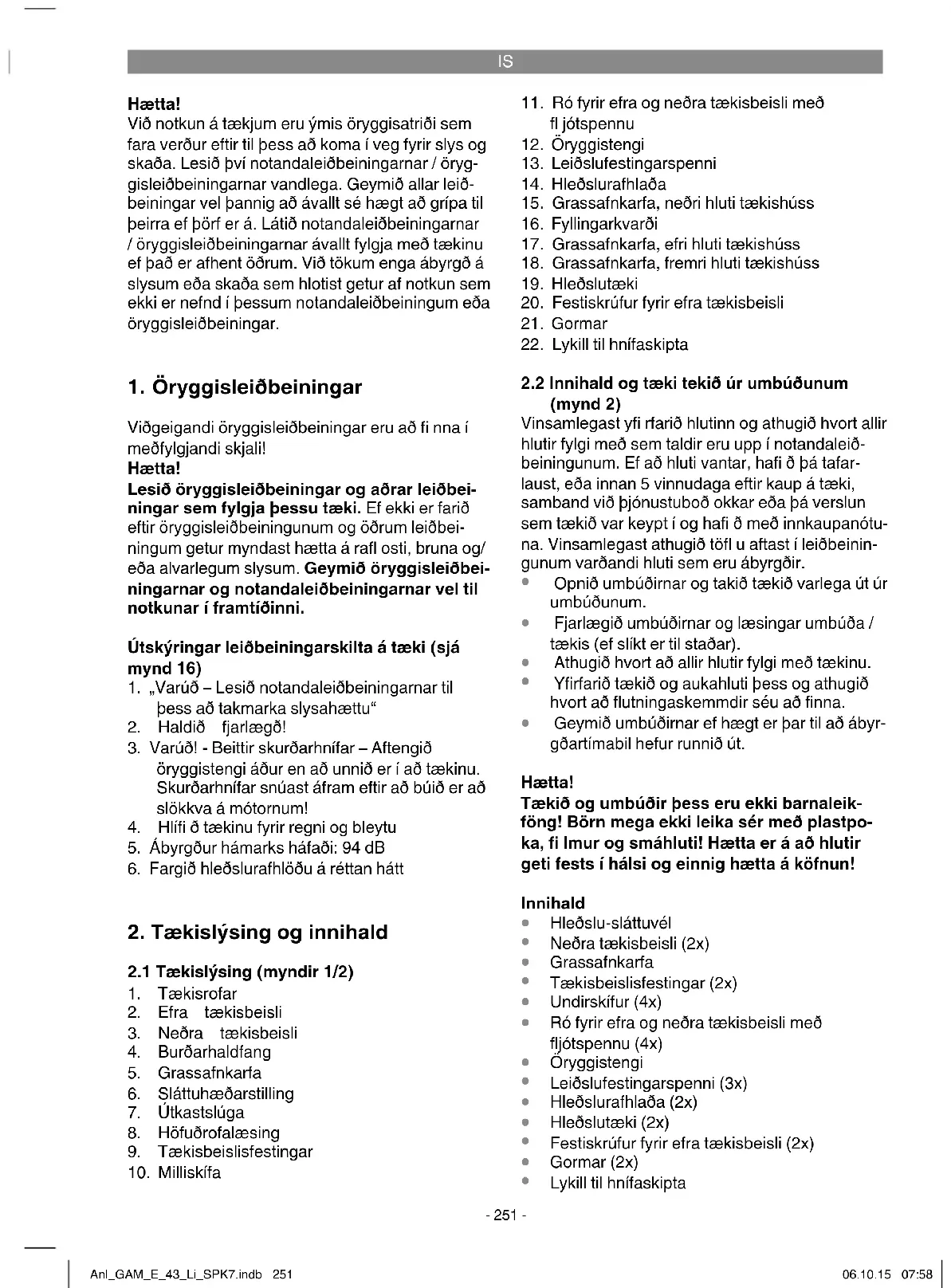

Hætta! Við notkun á tækjum eru ýmis öryggisatriði sem fara verður eftir til þess að koma í veg fyrir slys og skaða. Lesið því notandaleiðbeiningarnar / öryg- gisleiðbeiningarnar vandlega. Geymið allar leið- beiningar vel þannig að ávallt sé hægt að grípa til þeirra ef þörf er á. Látið notandaleiðbeiningarnar / öryggisleiðbeiningarnar ávallt fylgja með tækinu ef það er afhent öðrum. Við tökum enga ábyrgð á slysum eða skaða sem hlotist getur af notkun sem ekki er nefnd í þessum notandaleiðbeiningum eða öryggisleiðbeiningar.

1. Öryggisleiðbeiningar

Viðgeigandi öryggisleiðbeiningar eru að fi nna í meðfylgjandi skjali! Hætta! Lesið öryggisleiðbeiningar og aðrar leiðbei- ningar sem fylgja þessu tæki. Ef ekki er farið eftir öryggisleiðbeiningunum og öðrum leiðbei- ningum getur myndast hætta á rafl osti, bruna og/ eða alvarlegum slysum. Geymið öryggisleiðbei- ningarnar og notandaleiðbeiningarnar vel til notkunar í framtíðinni. Útskýringar leiðbeiningarskilta á tæki (sjá mynd 16)

1. „Varúð – Lesið notandaleiðbeiningarnar til

þess að takmarka slysahættu“

3. Varúð! - Beittir skurðarhnífar – Aftengið

öryggistengi áður en að unnið er í að tækinu. Skurðarhnífar snúast áfram eftir að búið er að slökkva á mótornum!

4. Hlífi ð tækinu fyrir regni og bleytu

5. Ábyrgður hámarks háfaði: 94 dB

6. Fargið hleðslurafhlöðu á réttan hátt

2. Tækislýsing og innihald

2.1 Tækislýsing (myndir 1/2)

11. Ró fyrir efra og neðra tækisbeisli með

2.2 Innihald og tæki tekið úr umbúðunum

(mynd 2) Vinsamlegast yfi rfarið hlutinn og athugið hvort allir hlutir fylgi með sem taldir eru upp í notandaleið- beiningunum. Ef að hluti vantar, hafi ð þá tafar- laust, eða innan 5 vinnudaga eftir kaup á tæki, samband við þjónustuboð okkar eða þá verslun sem tækið var keypt í og hafi ð með innkaupanótu- na. Vinsamlegast athugið töfl u aftast í leiðbeinin- gunum varðandi hluti sem eru ábyrgðir.

Opnið umbúðirnar og takið tækið varlega út úr umbúðunum.

Athugið hvort að allir hlutir fylgi með tækinu.

Yfirfarið tækið og aukahluti þess og athugið hvort að flutningaskemmdir séu að finna.

Geymið umbúðirnar ef hægt er þar til að ábyr- gðartímabil hefur runnið út. Hætta! Tækið og umbúðir þess eru ekki barnaleik- föng! Börn mega ekki leika sér með plastpo- ka, fi lmur og smáhluti! Hætta er á að hlutir geti fests í hálsi og einnig hætta á köfnun! Innihald

Ró fyrir efra og neðra tækisbeisli með fljótspennu (4x)

Hleðslurafhlaða (2x)

Sláttuvélin er ætluð til einkanotkunar í einkagarða, frístundagarða og grasfl eti heimila. Sláttuvélar til einkanota og heimilisnota ber að skilgreina þannig að árleg notkun þeirra sé vana- lega ekki meiri en 50 vinnustundir og að þær séu notaðar til þess að hirða um grasfl eti, þó ekki á opinberum svæðum, opinberum görðum, íþrótta- völlum og ekki til búskaparvinnu. Varúð! Vegna slysahættu notanda tækisins, má ekki nota sláttuvélina til þess að snyrta runna, hekki og vendi, til þess að skera eða kurla klifur- plöntur eða grasfl eti á þökum eða í svalapottum eða til þess að hreinsa (blása af) gangstígum eða til þess að kurla trérestar eða greinarestar. Auk þess er bannað að nota sláttuvélina sem mótor- tætara til þess að jafna niður ójöfnur eins og til dæmis moldvörpuþúfur. Af öryggisástæðum er bannað að nota sláttu- vélina sem drifmótor fyrir önnur vinnutæki eða aukahlutir, alveg sama af hvaða gerð þau eru, ekki nema að sú notkun sé sérstaklega leyfð af framleiðanda tækisins. Þetta tæki má einungis nota í þau verk sem það er framleitt fyrir. Öll önnur notkun sem fer út fyrir tilætlaða notkun er ekki tilætluð notkun. Fyrir skaða og slys sem til kunna að verða af þeim sökum, er eigandinn / notandinn ábyrgur og ekki framleiðandi tækisins. Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Við tökum enga ábyrgð á tækinu, sé það notað í iðnaði, í atvinnuskini eða í tilgangi sem á einhvern hátt jafnast á við slíka notkun.

Notið einungis tæki sem eru í fullkomnu ásig- komulagi.

Hirðið um tækið og hreinsið það reglulega.

Lagið vinnu að tækinu.

Ofgerið ekki tækinu.

Látið yfirfara tækið ef þörf er á.

Slökkvið á tækinu á meðan að það er ekki í notkun.

Aðrar áhættur Þó svo að rafmagnsverkfærið sé notað full- komlega eftir notandaleiðbeiningum fram- leiðanda þess, eru enn áhættuatriði til staðar. Eftirtaldar hættur geta myndast vegna upp- byggingu tækis og notkun þess:

1. Lungnaskaði, ef ekki er notast við viðgeigandi

2. Heyrnarskaða ef ekki eru notaðar viðeigandi

heyrnahlífar. Viðvörun! Þetta tæki myndar rafsegulsvæði við notkun þess. Þetta rafsegulsvæði getur haft áhrif á virk eða óvirk ígrædd lækningartæki. Til þess að minnka hættuna á alvarlegum slysum og dauðsföllum mælum við með því að fólk sem er með ígrædd hjálpartæki eins og gangráð eða þessháttar, hafi samband við lækninn sinn og framleiðanda tækisins áður en að notkun með þessu tæki er hafi n.

Sláttuvélin er afhent samansett að hluta til. Tækis- beislið og grassafnkörfuna verður að setja á tækið áður en að sláttuvélin er tekin til notkunar. Farið eftir notandaleiðbeiningunum skref eftir skref og skoðið myndirnar vel á meðan til auðvelda sam- setninguna. Samsetning tækisbeislis (myndir 3 til 7) Neðri hluti tækisbeislisins (mynd 2 / staða 3) er stungið ofan í festingarnar og síðan fest með fl jótspenni (mynd 2 / staða 11) (mynd 4). Stingið nú samsettum hlutunum upp á þar til gerða öxul. Efra tækisbeislið (mynd 1 / staða 2) verður að vera stungið upp neðra tækisbeislið (mynd 2 / staða 3) og fest eins og sýnt er á mynd 6. Að lo- kum eru mótorleiðslur (mynd 2 / staða 13) festar við tækisbeislið (mynd 7 / staða A) með leiðs- luklemmum. Nú er hægt að velja beislishæð í 3 þrepum (mynd 5 / staða A). Ábending! Beislishæðarstilling einungis leyfi leg á merktu svæði.

Festið efra tækisbeislið í óskaðri stöðu með því að þrýsta á fljótspenni (mynd 5 / staða B). Viðvörun! Sama tækisbeislahæð verður að vera stillt á báðum hliðum tækisins.

Festið rafmagnsleiðsluna við tækisbeislið (mynd 7 / staða A) með leiðslufestingunum. Samsetning safnkörfunnar (sjá myndir 8 til 10) Stingið fyrst neðri hluta tækishúss (mynd 2 / staða

15) og fremri hluta tækishúss (mynd 2 / staða 18)

saman eins og sýnt er á mynd 8. Al lokum er efri hluta tækishúss (mynd 2 / staða 17) stungið á nú þegar samansetta hlutinn (mynd 9). Þegar að safnkarfan er sett á tækið verður að vera búið að slökkva á mótornum og hnífur tækisins verða að vera staðnæmdur. Lyftið útkastslúgu (mynd 10 / staða A) með annarri hendi. Haldið á grassafnkör- funni á haldfanginu með hinni hendinni og hengið hana á tækið (mynd 10). Áfyllingarkvarði safneiningar Safnkarfan er útbúin áfyllingarkvarða (mynd 2 / staða 16). Hann opnast við loftstreymi sem kemur frá sláttuvélinni. Fellur hann niður á meðan að slegið er, er safnkarfan full og það verður að losa hana. Til þess að kvarðinn virki rétt verða götin í neðri hluta safnkörfunnar ávallt að vera hrein. Stilling sláttuhæðar Varúð! Einungis má stilla sláttuhæð á meðan að mótor tækisins er ekki í gangi og búið er að taka öryg- gistengið úr tækinu. Áður en að byrjað er að slá verður að ganga úr skugga um að skurðareiningin sé ekki bitlaus og að festingar hennar séu óskemmdar. Skiptið um bitlausum og /eða skemmdum sláttuhnífum til þess að koma í veg fyrir ójafnvægi tækis. Þegar að þessi atriði eru yfi rfarin verður að vera búið að slökkva á mótornum og taka öryggisrofann úr sambandi. Til þess að stilla sláttuhæðina verður að fara að eins og lýst er hér er lýst (mynd 11):

1. Þrýstið rofanum (A) út á við.

2. Setjið rofann (B) í óskaða stöðu.

3. Sleppið rofanum (A) og gangið úr skugga um

Sláttuhæð lesin Sláttuhæðina er hægt að stilla í 6 þrepum frá 25- 75 mm og hana er hægt að lesa upp af kvarða- num (mynd 11 / staða C). Hleðslurafhlaða hlaðin (mynd 12a)

1. Takið hleðslurafhlöðuna út úr tækinu. Til þess

verður að þrýsta inn læsingarrofanum á hliðin- ni.

2. Berið saman þá spennu sem gefi n er upp á

tækisskiltinu og þá sem að rafrásin hefur sem tengja á tækið við og gangið úr skugga um að hún sé sú sama. Stingið rafmagnsleiðslu hleðslutækisins (19) í samband við straum. Græna LED-ljósið byrjar að loga.

3. Stingið hleðslurafhlöðunni (18) á hleðslutækið

4. Undið liði „ástand hleðslutækis“ er að fi nna

töfl u sem lýsir skilaboðum LED-ljósanna á hleðslutækinu. Hleðslurafhlaðan getur hitnað á meðan að hleðslu stendur. Það er eðlilegt. Ef að hleðslurafhlaðan hleðst ekki ætti að athuga,

hvort að straumur sé á innstungu

hvort að tenging á milli hleðslutækis og hleðs- lurafhlöðu sé nægilega góð. Ef að enn er ekki hægt að hlaða tækið biðjum við þig að senda,

og hleðslurafhlöðuna til þjónustuaðila okkar. Til að tryggja langan líftíma hleðslurafhlöðunnar ætti að ganga úr skugga um að hleðslurafhlaðan sé hlaðin reglulega. Það er í síðasta lagi nauð- synlegt ef að tekið er eftir því að kraftur tæisins er farinn að minka. Tæmið hleðslurafhlöðuna aldrei alveg. Það skemmir hleðslurafhlöðuna! Ísetning hleðslurafhlöðunnar (mynd 12b) Opnið rafhlöðuhlífi na Til þess að opna lokið verður að toga í eyrað sem sýnt er á mynd 12b (staða A) og ljúka lokinu uppávið. Síðan er báðum hleðslurafhlöðunum stungið í festingar sínar eins og sýnt er á mynd 12c. Ábending! Notið einungis hleðslurafhlöður með jafnmikla hleðslu, notið aldrei saman full hlaðnar og tómar hleðslurafhlöður. Hlaðið ávallt hleðslurafhlöðurnar saman. Hleðslurafhlaðan með lægri hleðslu sker út um notkunartíma tækisins. Áður en að vinna er hafi n verða ávallt báðar hleðslurafhlöðurnar að vera full hlaðnar. Læsið rafhlöðulokinu með því að loka hlífi nni og gangið úr skugga um að það hrökkvi í læsingu. Kvarði hleðsluástands (mynd 13) Þrýstið á rofann fyrir hleðslukvarðann (mynd 13 / staða A). Hleðslukvarðinn (mynd 13 / staða B) sý- nir ástand hleðslurafhlaðanna með 3 LED-ljósum. Öll 3 LED-ljós loga: Hleðslurafhlaðan er full hlaðin. 2 eða 1 LED-ljós loga Hleðslurafhlaðan er nægjanlega vel hlaðin. 1 LED-ljós blikkar: Hleðslurafhlaðan er tóm, hlaðið hana. Öll LED-ljós blikka: Hleðslurafhlaðan varð gjörsamlega tóm og er bi- luð. Bannað er að hlaða bilaðar hleðslurafhlöður!

Varúð! Sláttuvélin er útbúin öryggistengi til þess að koma í veg fyrir að hún sé notuð af utanaðkomandi. Setjið öryggistengið (mynd 12d) í sláttuvélina rétt áður en að hún er tekin til notkunar og fjarlægið það aftur þegar að hlé er tekið á vinnu eða þegar að vinnu er lokið. Varúð! Til þess að koma í veg fyrir að tækið hrökkvi óviljandi í gang, er sláttuvélin útbúin öryggisrofa (mynd 14 / staða 8) sem verður að vera haldið inni áður en að hægt er að þrýsta inn gangsetnin- garrofanum (mynd 14 / staða 1). Ef að höfuðrofa- beislinu er sleppt slekkur sláttuvélin sjálfkrafa á sér. Gangsetningin getur tekið nokkrar sekúndur. Án álags á tæki lækkar snúningshraðinn eftir nokkrar sekúndur og hækkar aftur við álag eftir nokkrar sekúndur. Ef að rofunum er sleppt, slek- kur sláttuválin á sér. Gerið þetta nokkrum sinnum þannig að þú sért viss um að tækið virki rétt. Áður Anl_GAM_E_43_Li_SPK7.indb 254Anl_GAM_E_43_Li_SPK7.indb 254 06.10.15 07:5806.10.15 07:58IS

en að viðgerðir eða viðhald er hafi ð á þessu tæki verður ávallt að ganga úr skugga um að hnífaei- ningin sé ekki á snúningi og að búið sé að fjar- lægja öryggistengið úr tækinu. Viðvörun! Opnið aldrei útkastlúgu þegar að losa á safnpoka á meðan að mótor tækisins er í gangi. Hnífar á snúningi geta valdið sly- sum. Festið útkastslúguna eða safnkörfuna ávalt vel. Slökkvið ávallt á mótor tækisins áður en að þessir hlutir eru fjarlægðir. Haldið ávallt öruggu millibili sem stýribeisli gefur á milli sláttuhús og notanda. Fara verður sérstak- lega varlega þegar að snúið er við eða þegar að slegið er í kringum hluti eða runna. Athugið að stand notanda sé ávallt traust og notið gripgóðan og traustan skóbúnað og síðar buxur. Sláið ávallt þvert á halla. Af öryggisástæðum er bannað að slá í halla sem er yfi r 15 gráður með þessari sláttuvél. Farið sérstaklega varlega þegar að sláttuvélin er dregin afturábak í átt að notandanum. Hætta á að detta! Leiðbeiningar fyrir rétta sláttuvinnu Þegar að unnið er með þessari sláttuvél er mælt með því að leiðirnar fari að hluta yfi r hverja aðra. Sláið einungis með beittum og óskemmdum hnífum, þá verður grasið skorið án þess að merja það og fl öturinn verður síður gulur. Til þess að tryggja sem bestan skurð á grasinu ætti að halda leiðum sláttar beinum. Sláttuleiðir- nar ættu að leggjast yfi r hverja aðra um nokkra sentímetra þannig að ekki verðir óslegin hluti eftir. Hversu oft á að slá fer háð því hversu hratt grasið vex. Á aðal vaxtatíma (Maí – Júní) tvisvar í viku annar einu sinni í viku. Sláttuhæð ætti að vera á bilinu 4 – 6 cm og leifa síðan að vaxa 4 – 5 cm áður en að slegið er aftur. Ef að grasið hefur náð að vaxa meira ein vanalega ætti að forðast þau mistök að slá hann strax niður í venjulega hæð. Það skemmir grasið. Sláið ekki meira en hálfa grasengd. Haldið neðri hluta sláttuvélarinnar ávallt hreinum og fjarlægið grasrestar sem safnast saman þar. Uppsafnaðar grasrestar gera gangsetningu á tæki erfi ðari, gera slátt verri og takmarka útkastgetu grass. Ef slegið er í halla á ávallt að slá þvert á hann. Ef sláttuvélinni er beint á ská uppávið, kemur það í veg fyrir að hún renni niður. Stillið inn sláttuhæð eftir lengd grass. Sláið oftar yfi r fl ötinn þannig að einungis séum slegnir hámarks 4cm af grasi í einu. Slökkva verður á mótornum áður en að tækið er yfi rfarið á einhvern hátt. Athugið að hnífar tæki- sins snúast í nokkrar sekúndur eftir að búið er að slökkva á mótor þess. Reynið aldrei að stöðva hnífa þessa tækis. Athugið reglulega hvort að hnífurinn sé vel festur, að hann sé í góðu ásigko- mulagi og að hann sé beittur. Ef svo er ekki verður að skipta um þá eða brýna. Ef að hnífurinn sem er á hreyfi ngu kemst í snertingu við einhvern hlut, stöðvið þá sláttuvélina og bíðið þar til að hnífurinn hefur náð að stöðvast fullkomlega. Yfi rfarið eftir það hníf og festingu hans. Ef að skemmdir eru að fi nna verður að skipta um hann. Um leið og að tekið er eftir að grasrestar verða eftir á fl etinum ætti að tæma safnkörfuna. Varúð! Áður en að safnkarfan er fjarlæg verður að ganga úr skugga um að búið sé að slökkva á mótornum og bíða þar til að hann hefur náð að stöðvast full- komlega. Til þess að fjarlægja safnkörfuna verður að lyfta upp lúfunni með einni hendi og taka í burtu saf- nkörfuna með haldfanginu með hinni hendinni. Af öryggisástæðum fellur lúfan aftur niður þegar að safnkarfan hefur verið fjarlægð og lokar aftara útkastsopinu. Ef að grasrestar varða eftir í opinu ætti að draga sláttuvélina um það bil 1 metra afturábak til þess að auðvelda gangsetningu. Grasrestar í sláttuhúsi og á skurðareiningu ætti ekki að fjarlægja með höndum eða fótum heldur ætti ávallt að notast við viðeigandi verkfæri eins og til dæmis bursta eða handkúst. Til þess að tryggja að gras sé safnað vel saman við sláttur verður að ganga úr skugga um að hreinsa grassafnkörfuna eftir notkun. Fjarlægið einungis safngrindina á meðan að mó- tor tækisins hefur verið stöðvaður og bíðið þar til að hnífarnir hafa náð að stöðvast fullkomlega. Lyftið upp útkastlúfu með einni hend og setjið safnkörfuna á sinn stað með hinni hendinni að ofanverðu. Anl_GAM_E_43_Li_SPK7.indb 255Anl_GAM_E_43_Li_SPK7.indb 255 06.10.15 07:5806.10.15 07:58IS

7. Hreinsun, umhirða og pöntun

varahluta Hætta! Takið öryggistengi úr tækinu áður en að það er hreinsað (mynd 12d).

Haldið hlífum, loftrifum og mótorhúsi tækisins eins lausu við ryk og óhreinindi og hægt er. Þurrkið af tækinu með hreinum klút eða blásið af því með háþrýstilofti.

Bannað er að þrífa sláttuvélina með rennandi vatni og sérstaklega með háþrýstivatni.

Við mælum með því að tækið sé hreinsað eftir hverja notkun.

Hreinsið tækið reglulega með rökum klút og örlítilli sápu. Notið ekki hreinsilegi eða ætandi efni; þessi efni geta skemmt plastefni tæki- sins. Gangið úr skugga um að það komist ekki vatn inn í tækið.

Hreinsið sláttuvélina með bursta og klút ef mögulegt er.

Skipta verðúr um uppnotaða og skemmda hnífa, hnífafestingar og bolta í settum af viður- kenndum fagaðila til þess að koma í veg fyrir ójafnvægi á tæki.

Gangið úr skugga allar festieiningar (skrúfur, rær og þessháttar) séu vel hertar, þannig að hægt sé að tryggja örugga vinnu með sláttu- vélinni.

Athugið oft hvort að grassöfnunareiningin sýni ummerki um skemmdir.

Skiptið um skemmda og uppnotaða hluti tækisins.

Til þess að tryggja langan líftíma tækisins ætti að hreinsa og smyrja alla skrúffleti, hjól og öxla.

Regluleg umhirða á handsláttuvélinni tryggir ekki einungis lengri líftíma og meiri getu hel- dur stuðlar hún einnig að auðveldari og nák- væmari vinnu á fletinum.

Sá hlutur sem verður fyrir mestu sliti er sláttuhnífurinn. Athugið ástand hnífs of hnífa- festinga með reglulegu millibili. Ef að hnífurinn er uppnotaður er nauðsynlegt að skipta um hann eða að slípa hann. Ef að óeðlilega mikill titringur er að finna á sláttuvélinni, gefur það til kinna að hnífurinn er ekki jafnvægisstilltur eða að hann hefur afmyndast vegna einhvers. Ef svo er verður að gera við hnífinn eða skipta um hann.

Inni í tækinu eru engir aðrir hlutir sem hirða þarf um.

Af öryggisástæðum mælum við með því að láta fagaðila um að skipta um hnífaeiningu. Varúð! No- tið ávallt vinnuvettlinga! Notið einungis upprunale- ga hnífaeiningar þar sem að annars er ekki hægt að tryggja örugga notkun á tækinu. Þegar að skipt er um hníf er farið svo að:

1. Losið festingarbolta (sjá mynd 15a).

2. Fjarlægið hnífi nn og setjið nýjan í hans stað.

3. Þegar að nýr hnífur er ísettur verður að athu-

ga að hann snúi rétt. Vindvængir hnífa verður að snúa að mótorrými (sjá mynd 15a). Rauf festingarinnar verður að passa við raufi na í sláttuhnífnum (sjá mynd 15b).

4. Að lokum verður að herða festingarboltann

með föstum lykli. Herða ætti festingarboltann með 25nm. Að lokum tímabils verður að fara yfi r sláttuvélina og fjarlægja óhreinindi og hluti sem safnast hafa upp. Að lokum hvers tímabils verður nauðsynlega að athuga ástand sláttuvélarinnar. Snúið ykkur að þjónustuaðila varðandi viðgerðir. Notið einungis upprunalega varahluti.

7.4 Pöntun varahluta:

Þegar að varahlutir eru pantaðir ættu eftirfarandi atriði að vera tilgreind;

Geymsla Geymið tækið og aukahluti þess á dimmum, þurrum og frostlausum stað þar sem að börn ná ekki til. Kjörhitastig geymslu er á milli 5°C og 30 ˚C. Geymið rafmagnsverkfæri í upprunalegum umbúðum. Flutningur

Slökkvið á tækinu og takið það úr sambandi við straum áður en að það er flutt.

Setjið flutningsfestingar á tækið ef slíkar eru til staðar.

Hlífið tækinu fyrir regni og sterkum titringi, sem sérstaklega er að finna í flutningsfarar- tækjum.

Festið tækið þannig að það renni ekki né velti til.

9. Förgun og endurnotkun

Þetta tæki er afhent í umbúðum sem hlífa tækinu fyrir skemmdum við fl utninga. Þessar pakkningar endurnýtanlegar eða hægt er að endurvinna þær. Þetta tæki og aukahlutir þess eru úr mismunandi efnum eins og til dæmis málmi og plastefnum. Skemmd tæki eiga ekki heima í venjulegu heimi- lissorpi. Til þess að tryggja rétta förgun á þessu tæki ætti að skila því til þar til gerðra sorpmóttö- kustöðvar. Ef að þér er ekki kunnugt um þesshát- tar sorpmóttökustöðvar ættir þú að leita til bæjars- krifstofur varðandi upplýsingar. Anl_GAM_E_43_Li_SPK7.indb 257Anl_GAM_E_43_Li_SPK7.indb 257 06.10.15 07:5806.10.15 07:58IS

10. Hleðslutækjaljós

Ástand ljósa Lýsing og úrræði Rautt LED- ljós Grænt LED- ljós Slökkt Blikkar Tilbúið til notkunar Hleðslutækið er í sambandi við straum og tilbúið til notkunar, hleðslu- rafhlaðan er ekki í hleðslutækinu Logar Slökkt Hleðsla Hleðslutækið hleður hleðslurafhlöðuna í fl jóthleðslu. Slökkt Logar Hleðslurafhlaðan hefur náð 85% hleðslu og er tilbúin til notkunar. (Hleðslutími 4,0 Ah hleðslurafhlöðu: 80 mín) Eftir það fer hleðslan sjálfkrafa í hlífandi hleðslu þar til að rafhlaðan er full hlaðin. (hleðslutími alls 4,0 Ah rafhlöðu: um það bil 100 mín) Lausn: Takið hleðslurafhlöðuna úr hleðslutækinu. Takið hleðslutækið úr sam- bandi við straum. Blikkar Slökkt Langhleðsla Hleðslutækið hleður rafhlöðuna hlífandi. Við það er hleðslurafhlaðan hlaðin hægar og hleðsla tekur meira en 1 klukkustund. Það getur verið af eftirfarandi ástæðum: - Hleðslurafhlaðan var ekki hlaðin í langan tíma eða hún var tæmd algjörlega (djúpafhleðsla) - Hitastig hleðslurafhlöðunnar er ekki innan eðlilegra marka á milli 10° C og 45°C. Lausn: Bíðið þar til að hleðslu er lokið, það er samt hægt að hlaða hleðslu- rafhlöðuna. Blikkar Blikkar Bilun Hleðsla er ekki möguleg. Hleðslurafhlaðan er biluð. Lausn: Bannað er að hlaða bilaðar hleðslurafhlöður. Takið hleðslurafhlöðuna úr hleðslutækinu. Logar Logar Hitabilanir Hleðslurafhlaðan er of heit (til dæmis tæki í sól) eða of kalt (undir 0°C) Lausn: Fjarlægið hleðslurafhlöðuna og geymið hana í 1 dag í stofuhita (um það bil 20°C). Anl_GAM_E_43_Li_SPK7.indb 258Anl_GAM_E_43_Li_SPK7.indb 258 06.10.15 07:5806.10.15 07:58IS

Bilun Mögulegar ástæður Lausn Mótor fer ekki í gang a) Þéttir er ónýtur b) Tengingar við mótor eða þétti hafa losnað c) Tækið stendur í löngu grasi d) Sláttuhús er stífl að e) Öryggistengi ekki stungið í tæki f) Rafhlaða ekki rétt ísett a) Látið þjónustuaðila yfi rfara það b) Látið þjónustuaðila yfi rfara það c) Setjið tækið á styttra gras eða á fl öt sem búið er að slá og gangsetjið þar; Breytið ef til vill sláttuhæð d) Hreinsið sláttuhúsið þannig að hnífar snúið óhindrað e)Stingið öryggistenginu í tækið (sjá 6.) f) Fjarlægið rafhlöðuna og setjið hana aftur í tækið (sjá 5.) Afl mótors minkar a) Of hátt eða of blautt gras b) Sláttuhús er stífl að c) Hnífar uppnotaðir d) Afl rafhlöðu minkar a) Stillið inn rétta sláttuhæð, breytið tækisstýringu b) Hreinsið tækishús c) Skiptið um hnífaeiningu d) Athugið hleðsluástand rafhlöðunnar og hlaðið ef þörf er á (sjá 5.) Óhreinn grass- kurður a) Hnífur er uppnotaður b) Röng sláttuhæð a) Skiptið um hnífaeiningu eða brýnið hnífa b) Breytið sláttuhæð Ábending! Til þess að hlífa mótor tækis er hann útbúinn hitaskynjara sem að slekkur sjálfkrafa á honum ef að mótorinn ofhitnar og kveikir svo sjálfkrafa á honum aftur eftir stutta stund! Anl_GAM_E_43_Li_SPK7.indb 259Anl_GAM_E_43_Li_SPK7.indb 259 06.10.15 07:5806.10.15 07:58IS

Sérstök skilyrði fyrir lönd Evrópubandalagsins: Kastið ekki notuðum rafmagnstækjum í vanalega ruslatunnu. Samkvæmt reglugerð fyrir Evrópu 2012/19/EU um gömul rafmangstæki og samkvæmt breytingum í lagasetningu hverrar þjóðar sambandsins verður að safna raftækjum aðskilið og koma fleim í sérstaka endurvinnslu í flágu umhverfi sverndar. Í staðinn fyrir að senda tækin til baka er eigandi þeirra hvattur til að vinna að því að rétt endurvinnsla eigi sér stað þegar hann afsalar sér tækinu sem eigandi. það er mögulegt að afhenda tækið til sérstakrar söfnunarstofnunar, sem sér um endurvinnslu tækisins samkvæmt lögum hinna ýmsu þjóða um endur- vinnslu og sorp. þetta á samt ekki við um viðbótarhluti, sem innihalda ekki rafmagnshluta. Eftirprentun eða önnur fjölprentun fylgiskjala og leiðarvísa vörunnar, líka í úrdrætti, er ekki leyfi leg nema grerinilegt samflykki frá iSC GmbH komi til. Það er áskilið að tæknilegar breytingar séu leyfi legar Anl_GAM_E_43_Li_SPK7.indb 260Anl_GAM_E_43_Li_SPK7.indb 260 06.10.15 07:5806.10.15 07:58IS

Þjónustuupplýsingar Við höfum faglega þjónustuaðila í öllum þeim löndum sem að ábyrgðarskýrteini ef gefi ð út á og er hei- milisfang þeirra gefi ð upp í ábyrgðarskírteininu. Þessir þjónustuaðilar eru til staða fyrir þig varðandi við- gerðir, pantanir varahluta og íhluta. Athuga verður að sumir eftirtaldir hlutir tækisins eru hlutir sem notast upp við notkun eða á annan nát- túrulegan hátt og/eða eftirfarandi hlutir er eru nauðsynlegir vegna notkunar eða slits. Grein Dæmi Slithlutir* Kolaburstar, Hleðslurafhlaða Notkunarefni/hlutir sem notast upp* Hnífur Hlutir sem vantar

• verða ekki endilega að fylgja! Vegna galla eða bilana biðjum við þig um að hafa samband við skrá það á netinu undir www.isc-gmbh. info. Vinsamlegast athugið að lýsa biluninni nákvæmlega og svarið endilega eftirfarandi spurningum:

Virkaði tækið fyrst eða var það bilað strax frá upphafi?

Varð þér vart við eitthvað óvenjulegt áður en bilunin kom til (greining bilunar)?

Hvaða bilun lýsir sér í tækinu samkvæmt þinni skoðun (aðalbilun)? Lýsið biluninni. Anl_GAM_E_43_Li_SPK7.indb 261Anl_GAM_E_43_Li_SPK7.indb 261 06.10.15 07:5806.10.15 07:58IS

Ábyrgðarskírteni Kæri viðskiptavinur, vörur okkar eru framleiddar undir ströngu gæðaeftirliti. Ef að tækið virkar þrátt fyrir það ekki fullkomlega, þykir okkur það mjög leitt og biðjum þig endilega um að hafa samband við þjónustuaðila okkar. Heimilis- fang er að fi nna neðar á þessu ábyrgðarskjali. Þú getur einnig haft samband við verslunina þar sem að tækið var keypt. Varðandi gildi ábyrgðarskírteinisins gildir eftirfarandi:

1. Þetta ábyrgðarskírteini lýsir aukalegri ábyrgð sem að neðan nefndur framleiðandi ábyrgist viðskip-

tavinum sínum umfram þær ábyrgðir sem reglur og lög gefa kröfur um. Þín almenna lagaleg ábyrgð helst ósnert þrátt fyrir þessa ábyrgðaliði. Ábyrgðarþjónusta okkar eru þér að kostnaðarlausu.

2. Ábyrgðin nær eingöngu yfi r galla á nýju tæki sem þú hefur fest kaup á sem var framleitt af neðang-

reindum framleiðanda. Ábyrgðin nær einungis yfi r galla sem eru vegna efnisgalla eða framleiðslugal- la og takmarkast við okkar ákvörðun um að endurbæta gallan eða skipta út tækinu. Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Ábyrgðarsamningurinn fellur úr gildi ef að tækið er notað innan ábyrgðartímans í atvinnuskini eða annan slíkan sambærilegan hátt.

3. Ábyrgð okkar gildir ekki yfi r:

- Skemmdir á tæki sem til verða vegna þess að ekki hefur verið farið eftir leiðbeiningum varðandi samsetningu þess, rangrar uppsetningar, ef að ekki hefur verið farið eftir notandaleiðbeiningunum (til dæmis ef að tækið hefur verið tengd við ranga rafspennu eða rafstraum) eða ef að ekki hefur verið farið eftir leiðbeiningum tækis varðandi umhirðu og öryggi þess eða ef að tækið hefur verið no- tað undir óeðlilegum náttúruáhrifum eða vegna of lítillar umhirðu og þjónustu. - Skemmdir á tæki, sem til verða vegna misnotkunar eða óviðeigandi notkunar (til dæmis of mikið álag á tæki eða ef að notaðir eru rangir íhlutir eða aukahlutir), ef að utanaðkomandi hlutir komast inn í tækið (eins og til dæmis sandur, steinar eða ryk, fl utningaskemmdir), vegna rangnotkunar eða uta- naðkomandi álags (eins og til dæmis skemmdir við það að tækið fellur niður). - Skemmdir á tæki eða hlutum tækisins, sem til verða vegna notkunar þess eða vegna annarra uta- naðkomandi eðlilegra uppnotkunar.

4. Ábyrgðartíminn eru 84 mánuðir sem byrjar við dagsetningu kaups á tæki. Tilkynna verður um

skemmdir eða galla á tæki áður en að ábyrgðin fellur úr gildi og innan tveggja vikna eftir að skemm- din er fundin. Ábyrgð tækisins fellur úr gildi eftir að ábyrgðartímabilið er útrunnið. Ef að gert er við tæki eða því skipt út vegna ábyrgðar, leiðir það ekki til þess að ábyrgðartímabilið lengist og ekki gildir ný ábyrgð á nýja tækinu eða varahlutunum sem settir hafa verið í það. Þetta gildir einnig um þjónustu sem hefur verið framkvæmd til staðar.

5. Til þess að fá ábyrgðarþjónustu, hafi ð þá samband við: www.isc-gmbh.info. Ef að skemmdin á tæki-

nu er innan ábyrgðarramma þess færð þú umsvifalaust viðgert eða nýtt tæki í stað þess gamla. Varðandi hluti sem notast upp og hluti sem vantar bendum við á takmarkanir ábyrgðar þessa tækis sem eru í notandaleiðbeiningunum. Anl_GAM_E_43_Li_SPK7.indb 262Anl_GAM_E_43_Li_SPK7.indb 262 06.10.15 07:5806.10.15 07:58SE
