GAM-E43Li - çim biçme makinesi Gardol - Ücretsiz kullanım kılavuzu

Ürün Tipi	Akülü Çim Biçme Makinesi
Marka	Gardol
Model	GAM-E43Li
Kesme Genişliği	43 cm
Ayarlanabilir Kesme Yüksekliği	25-75 mm (6 kademe)
Toplama Sepeti Hacmi	58 litre
Pil Tipi	Lityum-iyon (Power-X-Change)
Pil Gerilimi	20 V DC
Pil Kapasitesi	4,0 Ah (2 pil dahil)
Şarj Cihazı	2 şarj cihazı, giriş 200-250 V~, çıkış 21 V DC / 3 A
Ağırlık	16 kg
Motor Devir Hızı	3000 dev/dak
Ses Basıncı Seviyesi	71,8 dB(A)
Garantili Ses Gücü Seviyesi	94 dB(A)
Kulp Titreşimi	≤2,5 m/s²
Koruma Sınıfı	IP21
Kulp	Katlanabilir, yükseklik ayarı (3 konum)
Güvenlik Cihazı	Çalıştırma kilidi ve kontak fişi
Dolum Seviyesi Göstergesi	Evet, toplama sepetinde
Bıçak Değiştirme Aletleri	Bıçak değiştirme anahtarı verilir, sıkma torku 25 Nm
Bakım	Nemli bez ve sabunla temizleme; akan su kullanmayın
Ana Yedek Parçalar	Bıçak (ref. 34.054.51)
Garanti	84 ay (7 yıl)
Kullanım Amacı	Ev ve hobi bahçeleri, maksimum 50 saat/yıl

Sık sorulan sorular - GAM-E43Li Gardol

Çim biçme makinesinin kulpunu nasıl monte ederim?

Kulp desteğini çubuk yuvasına yerleştirin ve hızlı sıkma sistemi ile sabitleyin. Ardından üst kulp desteğe itin ve sabitleyin. Yüksekliği 3 kademeye göre ayarlayın. Motor kablosunu kelepçelerle sabitleyin. Kullanım kılavuzundaki şekil 3-7'ye bakın.

Kesme yüksekliği nasıl ayarlanır?

Motor durdurulmuş ve emniyet fişi çıkarılmış halde. Kolu dışarı doğru bastırın, istenen yüksekliğe (25-75 mm, 6 kademe) getirin ve bırakın. Yükseklik skaladan okunur. Şekil 11'e bakın.

Piller nasıl şarj edilir ve takılır?

Yan düğmeye basarak aküleri çıkarın. Şarj cihazını prize takın (yeşil LED yanıp söner). Aküyü şarj cihazına takın. Tam şarj 4,0 Ah için yaklaşık 100 dakika sürer. Yalnızca aynı şarj seviyesine sahip aküler kullanın. Kapağı açtıktan sonra her iki aküyü de yuvalarına takın. Şekil 12a-12c'ye bakın.

Toplama sepeti nasıl boşaltılır?

Motoru kapatın ve bıçağın tamamen durmasını bekleyin. Bir elinizle tahliye kapağını kaldırın, diğer elinizle sepeti tutamağından çıkarın. Kapak otomatik olarak kapanır. İyi bir toplama için kullanımdan sonra sepetin içini temizleyin.

Önemli güvenlik talimatları nelerdir?

Kullanmadan önce kullanım kılavuzunu okuyun. Mesafeleri koruyun, %15'ten fazla eğimlerde biçmeyin. Dönen bıçağa dokunmayın. Herhangi bir bakım öncesinde emniyet fişini çıkarın. Kaymaz ayakkabılar ve uzun pantolon kullanın. Akan suyla temizlemeyin.

Bıçak nasıl değiştirilir?

Eldiven giyin. Verilen anahtarla sabitleme vidasını sökün. Eski bıçağı çıkarın ve yenisini yönüne dikkat ederek takın (kanatçıklar muhafazaya bakacak). Yaklaşık 25 Nm torkla sıkın. Yalnızca orijinal bıçak kullanın (ref. 34.054.51). Şekil 15a-15b'ye bakın.

Şarj cihazındaki LED'ler ne anlama geliyor?

Yeşil LED yanıp söner: hazır. Sabit kırmızı: hızlı şarj. Kırmızı sönük, yeşil sönük: %85 şarjlı (ardından yavaş şarja geçer). Kırmızı yanıp söner: adaptasyon şarjı (soğuk veya derin deşarj olmuş pil). İkisi de yanıp söner: hata, pil arızalı. İkisi de sabit: termal bozulma (pil çok sıcak/soğuk). §10'daki tabloya bakın.

Motor çalışmazsa ne yapmalıyım?

Kontak fişini, pil bağlantılarını, çimen yüksekliğini kontrol edin (alçak çimde çalıştırın) ve muhafaza tıkalıysa temizleyin. Sorun devam ederse satış sonrası servise başvurun. Motor ayrıca aşırı ısınma durumunda da durabilir (termal anahtar) ve soğuduktan sonra yeniden çalışır.

Çim biçme makinesi kışın nasıl saklanır?

Çim biçme makinesini temizleyin, pilleri çıkarın, karanlık, kuru ve dondan korunaklı bir yerde saklayın (5-30°C). Mümkünse orijinal ambalajında saklayın. Sezon başında bıçağın durumunu kontrol edin ve pilleri tamamen şarj edin.

Çim biçme makinesinin garantisi nedir?

Garanti, satın alma tarihinden itibaren 84 ay (7 yıl) sürelidir. Üretim ve malzeme kusurlarını kapsar. Uygun olmayan kullanım, normal aşınma (bıçak, fırçalar) ve talimatlara uyulmamasından kaynaklanan hasarlar kapsam dışındadır. Garantiyi kullanmak için kusuru www.isc-gmbh.info adresine bildirin.

KULLANIM KILAVUZU GAM-E43Li Gardol

TR Orijinal Kullanma Talimatı Akülü çim biçme makinesi

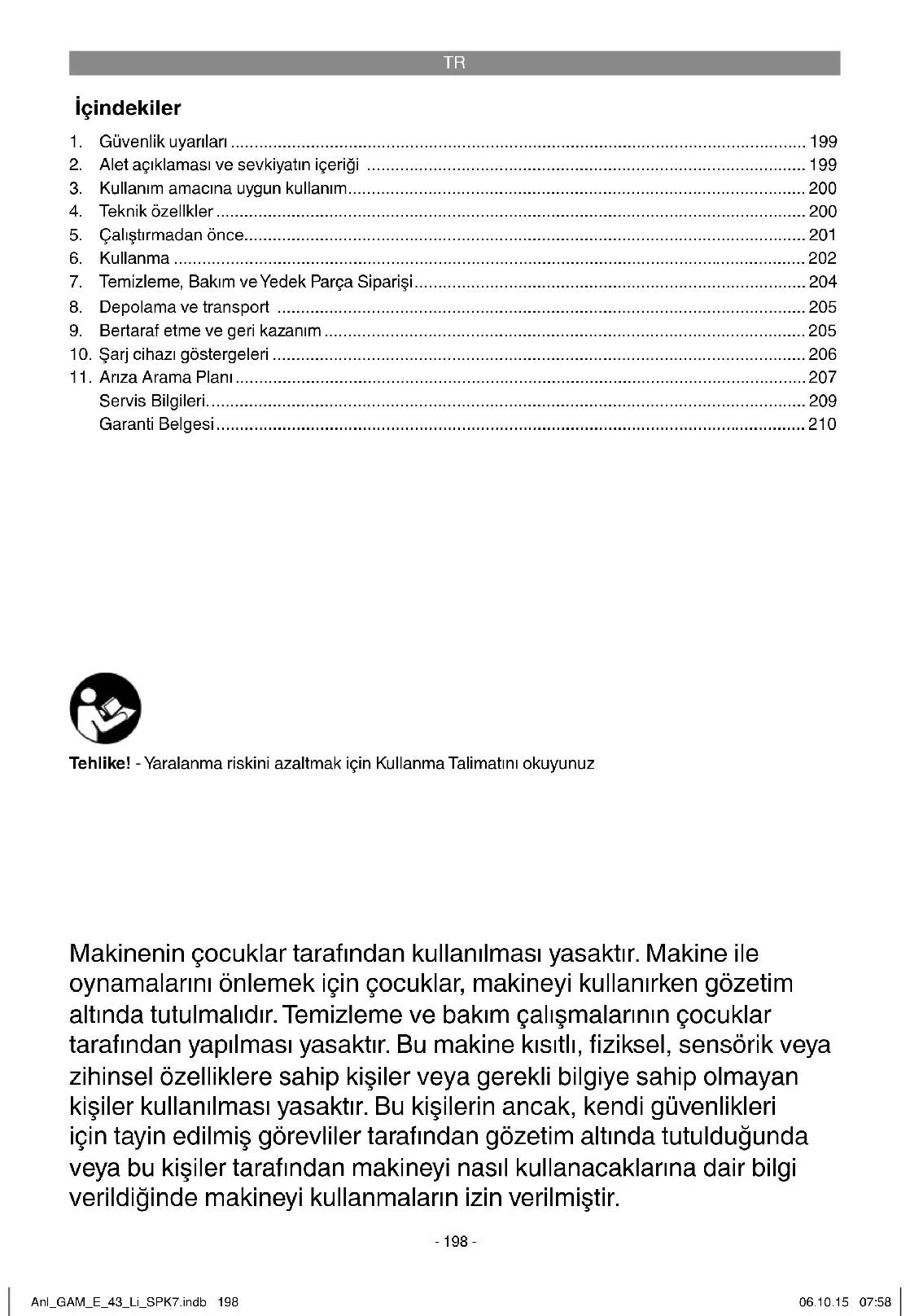

1. Güvenlik uyarları 199
2. Alet açıklaması ve sevkiyatın içeriği 199
3. Kullanım amacına uygun kullanım....200
4. Teknik özellikler 200
5. Çalıştırmadan önce....201
6. Kullanma 202
7. Temizleme, Bakım ve Yedek Parça Siparişi....204
8. Depolama ve transport 205
9. Bertaraf etme ve geri kazanım 205
10. Şarj cihazı göstergeleri 206
11. Ariza Arama Plani 207
    Servis Bilgileri....209
    Garanti Belgesi....210

Tehlike! - Yaralanma riskini azaltmak için Kullanma Talimatını okuyunuz

Makinenin çocuklar tarafından kullanılması yasaktır. Makine ile oynamalarını önlemek için çocuklar, makineyi kullanırken gözetim altında tutulmalıdır. Temizleme ve bakım çalışmalarının çocuklar tarafından yapılması yasaktır. Bu makine kısıtlı, fiziksel, sensörik veya zihinsel özellikleri sahip kişiler veya gerekli bilgiye sahip olmayan kişiler kullanılması yasaktır. Bu kişilerin ancak, kendi güvenlikleri için tayin edilmiş görevliler tarafından gözetim altında tutulduğunda veya bu kişiler tarafından makineyi nasıl kullanacaklarına dair bilgi verildiğinde makineyi kullanmaların izin verilmiştir.

TR

Tehlike!

Yaralanmaları ve hasarları önlemek için aletlerin kullanımında bazı iş güvenliği önlemlerinin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kullanma talimatını iyi bir yerde saklayın. Aleti kullanmak için başka kişilere verdiğimizde bu Kullanma Talimatını / Güvenlik Uyarılarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur! Tehlike!

Tüm güvenlik bilgileri ve talimatları okuyunuz. Güvenlik bilgileri ve talimatlarda belirtilen direktiflere aykırı hareket edilmesi sonucunda elektrik çarpması, yangın ve/veya ağır yaralanmalar meydana gelebilir. Gelecekte kullanmak üzere tüm güvenlik bilgileri ve talimatları saklayın.

Makine üzerindeki uyarı etiketlerinin açıklaması (bakınız Şekil 16)

1. „İkaz - Makineyi kullanmadan önce Kullanma Talimatını okuyunuz“
2. Makineye belirli bir mesafede durun!
3. Dikkat! - Keskin biçak - Onarım çalışmalarına başlamadan önce emniyet soketini çıkarın. Motor kapatıldıktan sonra biçaklar dönmeye devam eder!
4. Çim biçme makinesini yağmur ve suya maruz bırakmayın
5. Garanti edilen ses güç seviyesi: 94 dB
6. Aküyü yönetmeliklere uygun olarak bertaraf edin

2. Alet açıklaması ve sevkiyatın içeriği

2.1 Alet açıklaması (Şekil 1/2)

1. Kumanda butonları
2. Üst dümen
3. Dümen tutma elemanı
4. Taşıma sapı
5. Çim toplama torbası
6. Kesim yüksekliği ayarı
7. Dışarı atma kapağı
8. Çalıştırma kilidi
9. Gövde yuvaları

10. Rondela

11. Hızlı sıkma fonksiyonlu üst ve alt dümen somunu

12. Emniyet fi şi

13. Kablo sabitleme mandallari

14. Akü

15. Çim toplama torbası, alt gövde parçası

16. Dolum seviye göstergesi

17. Çim toplama torbası, üst gövde parçası

18. Çim toplama torbası, ön gövde parçası

19. Şarj cihazı

20. Üst dümen sabitleme civataları

21. Yaylar

22. Bıçak değiştirme anahtar

2.2 Teslimat kapsamı ve ambalajı açma (Şekil 2)

Satın almış olduğunuz ürünün eksik parçası olup olmadığıni sevkiyatın içeriği listesi ile kontrol edin. Herhangi bir parçanın eksik olması durumunda ürünü satın aldıktan sonra en geç 5 iş günü içinde geçerli fiş veya faturayı ibraz ederek servis merkezine veya aleti satın aldığınız mağazaya başvurun. Bu konuda kullanma talimatının sonunda bulunan servis bilgilerindeki garanti hizmetleri tablosunu dikkate alınız.

• Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkarın.
• Ambalaj malzemelerini ve ambalaj ve transport emniyetlerini sökün (bulunması halinde).
• Ambalaj içindeki parçaların eksik olup olmadığını kontrol edin.
• Alet ve aksesuar parçalarının transport esnasında hasar görüp görmediğini kontrol edin.
• Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın.

TR

Tehlike! Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

Teslimat kapsamı

• Elektrikli çim biçme makinesi
• Dümen tutma elemanı (2x)
• Çim toplama torbası
• Gövde yuvaları (2x)
• Rondela (4x)
- Hızlı sıkma fonksiyonlu üst ve alt dümen so-munu (4x)
- Emniyet fisi
• Kablo sabitleme mandallari (3x)
Akü (2x)
• Şarj cihazı (2x)
- Üst dümen sabitleme civataları (2x)
- Yaylar (2x)
- Biçak değiştirme anahtar
• Orijinal kullanma talimatı
• Güvenlik uyarıları

3. Kullanım amacına uygun kullanım

Çim biçme makinesi, ev ve hobi işlerinde özel kullanım için tasarlanmıştır.

Özel ev ve hobi bahçelerindeki kullanım olarak, çim biçme makinesi ile yılda genelde 50 saati aşmayan çalışmalar kastedilmiştir. Bu çalışmalar genellikle ev ve hobi bahçelerindeki ot ve çim alanlarının bakımında yapılan çalışmalar olup kamuya açık alanlar, parklar, spor kompleksleri, tarım ve orman işletmelerindeki kullanımları kapsamaz.

Dikkat! Yaralanma tehlikesi oluşturacağından çim biçme makinesi çalışlık, çit, yabancı otların veya sardırılmış şekildeki bitkilerin veya çatı katlarındaki çimlerin, balkon saksılarındanaki bitkilerin kesilmesinde veya yürüyüş yollarının temizlenmesi (aspirasyon) ve ağaç, çit ve dal artıklarının öğütülmesi işleminde kullanılması yasaktır. Çim biçme makinesi ayrıca, örneğin köstebek yuvalarının düzeltilmesi işlemi gibi arazi üzerindeki pürüzlerin giderilmesi işleminde motorlu çapa olarak da kullanılması yasaktır.

İş güvenliği sebeplerinden dolayı çim biçme makinesinin, üretici firma tarafından özellikle

öngörülmediği ve izin verilmediği takdirde başka iş makinelerini ve aparatlarını tahrikleme için kullanılması da yasaktır.

Makine yalnızca kullanım amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralanmalarda, yalnızca kullanıcı/isletici sorumlu olup üretici fi rma sorumlu tutulamaz.

Lütfen cihazlarımızın ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Ale-tin ticari, zanaatkarlar veya endüstriyel veya ben-zer kullanımlarda kullanılmasından kaynaklanan hasarlar garanti kapsamına dahil değildir.

4. Teknik özellikler

Motor devri: 3000 dev/dak
Koruma sınıfı:......III
Ağırlık: 16 kg
Kesim genişliği: 43 cm
Çim toplama torbası kapasitesi: ....58 Litre
Ses basınç seviyesi L_pA : 71,8 dB(A)
Sapma K_nA : 3 dB(A)
Ölçülen ses güç seviyesi L WA :......84,44 dB(A)
Sapma KWA : 0,73 dB(A)
Garanti edilen ses güç seviyesi L_WA : ..... 94 dB(A)
Gövde titreşimi a: ....≤ 2,5 m/s²
Sapma K: 1,5 m/s²
Kesim yüksekliği ayarı:...... 25-75 mm; 6 kademeli
Koruma türü: IP21

2x Li-Ion akü Power-X-Change

Gerilim: 20 V d.c.

Kapasite: 4,0 Ah

Hücre sayısı: 10

2x Şarj cihazı Power-X-Charger

Giriş gerilimi: 200-250 V \~ 50-60 Hz

Çıkış gerilimi: 21 V d. c.

Çıkış akımı: 3,0 A

Koruma sınıfı: .....II / ☐

Gürültü ve titreşim değerleri EN ISO 3744:1995, ISO 11094: 1991 ve EN ISO 20643:2008 standartlarına göre belirlenmiştir.

TR

Makineden kaynaklanan gürültü ve titreşim oluşmasını asgariye indirin!

• Sadece hasarlı ve arızalı olmayan aletler kullanın.
• Aletlerin düzenli olarak bakımını yapın ve temizleyin.
• Çalışma tarzınızı alete göre ayarlayın.
  • Aletlerinize aşırı yüklenmeyin.
• Gerektiğinde arızalı aletin kontrol edilmesini sağlayın.
  • Aleti kullanmadığınızda kapatın.
• İş eldiveni takın.

Kalan riskler

Bu elektrikli alet yönetmeliklere ve talimatlara uygun olarak kullanılsa da daima bazı riskler halen mevcut kalır. Elektrikli aletin yapı türü ve modeli itibariyle aşağıda açıklanan tehlikeler meydana gelebilir:

1. Uygun toz maskesi kullanılmadığında akciğerlerin zarar görmesi.
2. Uygun kulaklık kullanılmadığında işitme hasarları.

ikaz!

Bu alet işletme esnasında elektro manyetik alan oluşturur. Bu manyetik alan bazı durumlarda aktif veya pasif medikal implantları etkileyebilir. Ciddi yaralanmaları veya ölüm tehlikesini önlemek için medikal implant sahibi kişilerin bu alet ile çalışmaya başlamadan önce doktora ve medikal implant üreticisine başvurmalarını tavsiye ederiz.

5. Çalıştırmadan önce

Çim biçme makinesi kısmen demonte edilmiş şekilde sevk edilir. Çim biçme makinesini kullanmadan önce komple dümen takımı ve toplama torbası monte edilecektir. Montaj işleminde kullanma talimatında açıklanan çalışmaları sırasıyla takip edin ve montajı kolay şekilde gerçekleştirilebilmeniz için açıklamaların yanındaki şekillere bakınız.

Dümen Takımının Montajı (Şekil 3 – 7)

Dümen tutma elemanı (Şekil 2/Poz.3) gövde yuvası içine koyulur ve hızlı sıkma fonksiyonu (Şekil 2/Poz.11) ile sabitlenir (Şekil 4). Sonra bu birleştirilmiş komponentleri öngörülen aksa takın. Üst dümen (Şekil 1/Poz. 2) dümen tutma elemanı (Şekil 2/Poz. 3) üzerine geçirilecek ve Şekil 6'da gösterildiği gibi sabitlenecektir. Sonra

kablo tutma elemanları (Şekil 2/Poz. 13) ile motor kablosunu dümene sabitleyin (Şekil 7/Poz. A). Bu çalışmalardan sonra gövde yüksekliğini 3 kade-mede ayarlayabilirsiniz (Şekil 5/Poz. A).

Uyarı!

Gövde ayarının sadece işaretlenmiş bölümde yapılmasına izin verilmiştir.

- Gövdeyi hızlı sıkma fonksiyonu (Şekil 5/ Poz.B) ile istenilen pozisyonda sabitleyin.

ikaz!

Her iki yanda aynı gövde yüksekliği ayarlanacaktır.

- Kabloyu, kablo sabitleme mandalları ile gövdede (Şekil 7/Poz. A) ayarlayın.

Çim Toplama Torbasının Montajı (bakınız Şekil 8 - 10)

Önce alt gövde parçasını (Şekil 2/Poz 15) ve ön gövde parçasını (Şekil 2/Poz 18) Şekil 8'da gösterildiği gibi birbirine takın. Sonra üst gövde parçasını (Şekil 2/Poz 17) önceden monte edilmiş parçalara takın (Şekil 9). Çim toplama torbasını takarken motor durdurulacaktır ve bıçak dönme-melidir. Dışarı atma kapağını (Şekil 10/Poz. A) bir elinizle kaldırın. Diğer eliniz ile toplama torbasını sapından tutun ve üstten takın (Şekil 10).

Çim Toplama Tertibatı Dolum Seviyesi

Çim toplam tertibatında dolum seviye göstergesi (Şekil 2/Poz. 16) bulunur. Bu gösterge kapağı, çim biçme makinesinin çalışma esnasında oluşan hava akımı ile açık tutulur. Çim biçme işleminde kapak düştüğünde toplama tertibatı dolmuştur ve boşaltılması gerekir. Dolum seviye göstergesinin normal şekilde çalışabilmesi için kapak altındaki delikler daima temiz ve geçirgen olmalıdır.

Kesim Yüksekliğinin Ayarlanması Dikkat!

Kesim yüksekliğinin ayarlanması sadece motor dururken ve fiş prizden çıkarılmış durumdayken yapılacaktır.

Çim biçme işlemine başlamadan önce bıçakların keskin ve/veya hasarlı ve bağlantı elemanlarının hasarlı olup olmadığını kontrol edin. Keskin olmayan ve/veya hasarlı bıçakları balans bozukluğuna yol açmaması için değiştirin. Bu kontrol işlemleri esnasında motoru durdurun ve emniyet fişini prizden çıkarın.

TR

Kesim yüksekliği ayarı aşağıda açıklandığı şekilde yapılmalıdır (bakınız Şekil 11):

1. Kolu (A) dışarı doğru bastırın.
   2 Kolu (B) istenilen kesim yüksekliğine ayarlayın.
2. Kolu (A) bırakın ve doğru şekilde sabitlendiğini kontrol edin.

Kesim yüksekliğinin okunması

Kesim yüksekliği 25-75 mm aralığında 6 kademeli olarak ayarlanabilir ve ayarlanan değer skalada (Şekil 11/C) okunabilir.

Akünün Şarj Edilmesi (Şekil 12a)

1. Aküyü cihazdan çıkarın. Bunun için yandaki sabitleme tırnaklarına basın.
2. Şarj cihazının tip levhası üzerinde belirtilen gerilim değerinin, mevcut elektrik şebekesi gerilim değeri ile aynı olup olmadığını kontrol edin. Şarj cihazının (19) fişini prize takın. Yeşil LED lambası yanıp sönmeye başlar.
3. Aküyü (18) şarj cihazına (19) takın
4. „Şarj cihazı göstergesi“ bölümünde bulunan tabloda şarj cihazındaki LED göstergelerinin anlamı açıklanmıştır.

Şarj işlemi esnasında akü bir miktar ısınabilir. Bu normaldir.

Akünün şarj edilmesi mümkün değilse aşağıdaki noktaları kontrol edin

• Prizde elektrik olup olmadığı.
- Şarj cihazındaki kontakların aküye tam temas edip etmediği.

Akünün şarj edilmesi bu kontrollerden sonra da mümkün değilse,

- Şarj cihazı

- veaküyü

lütfen müşteri hizmetleri bölümümüze gönderin.

Akülerin uzun ömürlü olmasını sağlamak için aküyü zamanında şarj edin. Bu özellikle, akülü yaprak üfleme makinesinin gücünün azalmasını fark ettiğinizde yapılacaktır. Akülerin tamamen deşarj olmasını kesinlikle izin vermeyin. Aksi taktirde akü arızalanacaktır.

Akünün Montajı (Şekil 12b)

Akü kapağını açın. Bunun için Şekil 12b'de gösterildiği gibi dili (Poz. A) çekin ve akü kapağını yukarı kaldırın. Sonra her aküyü Şekil 12c'de gösterildiği gibi yuvaların içine takın.

Uyarı!

Daima aynı şarj kapasitesine sahip aküler kullanın, kesinlikle tam şarlı ve yarım şarlı aküleri kombine ederek birlikte kullanmayın. Daima aküleri aynı anda şarj edin.

Düşük şarj kapasitesine sahip akü aletin çalışma süresini belirler. Çalışmaya başlamadan önce akülerin her iki tam şarjlı olmalıdır. Akü kapağını kapatakar akü bölümü kapağını kapatın ve doğru sabitlenmiş olmasını kontrol edin.

Akü Şarj Kapasitesi Göstergesi (Şekil 13)

Akü şarj kapasitesi göstergesi butonuna (Şekil 13/Poz. A) basın. Akü şarj kapasitesi göstergesi (Şekil 13/Poz. B) akünün şarj durumunu 3 LED lambası ile gösterir.

3 adet LED lambanın hepsi yanıyor:

Akü tam şarlıdır.

2 veya 1 adet LED lambası yanıyor:

Akünün şarj kapasitesi yeterli.

1 adet LED lambası yanıyor:

Akü şarji boşalmıştır, aküyü şarj edin.

Bütün LED lambaları yanıp sönüyor:

Akü şarji derin derecede boşalmış ve arızalıdır. Arızalı bir akünün kullanılması ve şarj edilmesi yasaktır.

6. Kullanma

Dikkat!

Makinenin istenmeden çalıştırılmasını engellemek için çim biçme makinesi emniyet kumandası ile donatılmıştır. Çim biçme makinesini çalıştırmadan hemen önce emniyet soketini (Şekil 12d) takın ve her çalışmaya ara verdiğimizde emniyet soketini çıkarın.

Dikkat!

Makinenin istenmeden çalıştırılmasını engellemek için çim biçme makinesi çalıştırma kilidi (Şekil 14/Poz.8) ile donatılmıştır. Kumanda butonuna (Şekil 14/Poz.1) basılmadan önce bu çalıştırma blokaj düğmesine basılacaktır. Kumanda çemberi bırakıldığında çim biçme makinesi kapatılır. Makinenin çalışmaya başlama süresi birkaç saniye sürebilir. Makine devri rölantide birkaç saniye sonra düşer ve yük bindiğinde birkaç saniye içinde yükselir. Kumanda butonu bırakıldığında çim biçme makinesi kapatılır. Makineyi kolayca

TR

kullanabilmeyi öğrenmek ve makinenin doğru şekilde çalışmasını sağlamak için bu işlemi birkaç kez tekrarlayın. Makine üzerinde bakım veya onarım çalışmasına başlanmadan önce bıçakların dönmediği ve emniyet fişinin çıkarılmış olduğu kontrol edilecektir.

İkaz! Çim toplama torbası boşaltılırken ve motor daha çalışırken atık dışarı atma kapağını kesinlikle açmayınız. Dönmekte olan biçak yaralanmalara sebep olabilir.

Atık dışarı atma kapağını ve çim toplama torbasını daima itinalı şekilde takın. Torbayı sökmeden önce daima motoru durdurun.

Bıçak gövdesi ile kullanıcı arasındaki emniyet mesafesi daima yerine getirilecektir. Bu mesafe dümen gövdesi ile belirlenmiştir. Çim biçme işlemi esnasında, eğimli arazilerde ve çalışlık bölümlerde makinenin yönünü değiştirirken çok dikkatli olunuz. Sağlam durmaya dikkat ediniz, kaymayan ve zemini kavrayan taban özelliğine sahip ayakkabı ve uzun pantolon giyin.

İş güvenliği sebeplerinden dolayı eğimi 15 dereceden fazla olan arazilerde çim biçme işleminin çim biçme makinesi ile yapılması yasaktır.

Çim biçme makinesini geri yöne hareket ettirirken ve kendinize doğru çekerken çok dikkatli olun. Ayağınız dolanarak düşme tehlikesi vardır!

Doğru Çim Biçme Kuralları

Çim biçerken, kesilmemiş yer kalmaması için üst üste kesim yapılması tavsiye edilir. Makinenin bileçakları daima keskin durumda tutulacaktır, aksi takdirde körelmiş bileçaklar ile yapılan biçme işlemi sonucunda çimler tam kesilemeyecek ve sararacaktır. Kesilen alanın temiz bir görünüm sergilemesi için çim biçme makinesini mümkün olduğunca düz yönde hareket ettirin. Burada kesim hattı bir sonraki kesim hattı ile birkaç santimetre üst üste gelmelidir. Böylece kesilmemiş şeritlerin kalması önlenir.

Çimlerin hangi sıklıkta kesileceği çim büyüme hızına bağlıdır. Çimler ana büyüme mevsiminde (Mayıs-Haziran) haftada iki kez ve bu ayların dışında haftada bir kez biçilecektir. Kesim yükseklığı 4 - 6cm arasında olmalıdır ve bir sonra- ki kesime kadar çimler yaklaşık 4 - 5cm büyümelidir. Çim eğer çok fazla uzadığında çimi hemen keserek normal uzunluğuna getirmeniz hatalı

olur. Bu çime zarar verir. Kesinlikle çimin toplam uzunluğunun yarısından fazlasını kesmeyiniz.

Çim biçme makinesi gövdesinin alt tarafını temiz tutun ve çim artıklarını mutlaka temizleyin. Çim artıkları çalıştırma işlemini zorlaştırır, kesme kalitesini ve kesilen çimin dışarı atılmasını etkiler.

Eğimli arazilerde kesme yönü eğimin enine doğru olmalıdır. Çim biçme makinesinin kaymasını maki- neyi yukarı doğru pozisyonlayarak engelleyin. Kesim yüksekliğini çimin gerçek uzunluğuna göre seçin. Gerektiğinde birden fazla kesim yapın ve her defasında azami 4 cm uzunlukta kesin.

Bıçak üzerinde herhangi bir kontrol işlemi yapmadan önce motoru durdurun. Motor durdurulduktan sonra bıçağın birkaç saniye daha dönmeye devam edeceğine dikkat edin. Kesinlikle bıçağı elden durdurmayı denemeyin.

Bıçağın doğru şekilde bağlı, iyi durumda ve iyi şekilde bilenip bilenmediğini düzenli olarak kontrol edin. Bıçak köreldiğinde biçağı bileyin veya yenisi ile değiştirin.

Dönmekte olan biçak herhangi bir cisme çarptığında çim biçme makinesini durdurun ve bıçağın tamamen durmasını bekleyin. Biçak tamamen durduktan sonra biçak ve biçak tutma elemanının durumunu kontrol edin. Bu elemanların hasar görmesi durumunda değiştirilecektir.

Çim biçilen alan üzerinde çim artıkları kalmaya başladığıda çim toplama torbası dolmuş de-mektir ve boşaltılması gerekir. Dikkat! Toplama torbasını sökmeden önce motoru durdurun ve bıçağın durmasını bekleyin.

Çim toplama torbasını sökerken bir elinizle atık dışarı atma kapağını kaldırın ve diğer eliniz ile torbayı sapından tutarak çıkarın. İş güvenliği sebeplerinden dolayı torba yerinden çıkarılırken atık dışarı atma kapağı kapanır ve dışarı atma deliğini kapatır. Delikte birkaç çim artıkları kaldığında, motoru daha kolay çalıştırmak için çim biçme makinesini yaklaşık 1m geri çekin.

Bıçak bölümünde ve çalışma aleti içinde bulunan çim artırlarını kesinlikle eliniz veya ayağınız ile temizlemeyin, bunun için uygun yardımcı aletleri, örneğin fırça veya el süpürgesi kullanın.

Çim artıklarının iyi derecede toplanmasını sağlamak için, toplama torbası ve özellikle içi kullanımdan sonra temizlenmelidir.

TR

Çim toplama torbasını sadece motor kapalı ve biçak durmuş vaziyetteyken takın.

Bir elinizle atık dışarı atma kapağını kaldırın ve diğer eliniz ile torbayı sapından tutarak üst taraftan yerine takın.

7. Temizleme, Bakım ve Yedek Parça Siparişi

Tehlike!

Tüm temizleme çalışmalarında emniyet soketini çekin (Şekil 12d).

7.1 Temizleme

• Koruma tertibatı, havalandırma delikleri ve motor gövdesini mümkün olduğunca toz ve kirden temiz tutun. Aleti temiz bir bez ile silin veya düşük basınçlı hava ile üfleyerek temizleyin.
• Çim biçme makinesinin su altında, özellikle yüksek basınçlı temizleme aleti ile yıkanması yasaktır.
• Aletikullandıktan hemen sonra temizlemenizi tavsiye ederiz.
• Aleti düzenli olarak nemli bir bezle ve sıvı sabunla temizleyin. Temizleme deterjanı veya solvent malzemesi kullanmayınız, bu malzemeler aletin plastik parçalarına zarar verebilir. Cihazın içine su girmemesine dikkat edin.
• Çim biçme makinesini mümkün olduğunca fırça veya bez ile temizleyin.

7.2 Bakım

• Aşınmış veya hasarlı bıçak, bıçak taşıyıcısı ve saplamaları, balans ayarının bozulmaması için sadece set halinde ve uzman bir personel tarafından değiştirilecektir.
• Çim biçme makinesi ile güvenli şekilde çalışabilmeniz için bağlantı elemanlarının (civata, somun, vs.) tümünün daima sıkı şekilde bağlı olmasını sağlayın.
• Çim toplama torbasının aşınıp aşınmadığını sık olarak kontrol edin.
• Aşınmış veya hasar görmüş parçaları değiştirin.
• Makinenin uzun ömürlü olması için tüm civatalar, tekerlek ve dingiller temizlenecek ve yağlanacaktır.
• Çim biçme makinesinin düzenli olarak bakımdan geçirilmesi sadece kullanım ömrünü uzatmakla kalmayacak, aynı zamanda performans kaybını önleyecek çimlerin düzenli ve

kolay şekilde biçilmesi sağlanacaktır.
- Aşınmaya en fazla maruz kalan parça bıçaktır. Bıçağın ve bağlantı elemanının durumunu düzenli olarak kontrol edin. Bıçak aşındığında derhal değiştirilecek veya bilenecektir. Çim biçme makinesinde anormal titreşimler meydana geldiğinde bunun sebebi bıçak balans ayarının bozulmuş olması veya bıçağın darbe nedeniyle deforme olmuş olma ihtimali bulunur. Bu durumda bıçağın değiştirilmesi gerekmektedir.
- Alet içinde bakımı yapılacak başk aparça yoktur.

7.3 Biçak Değiştirme

İş güvenliği sebeplerinden dolayı bıçağın yetkili uzman bir personel tarafından değiştirilmesini tavsiye ederiz. Dikkat! İş eldiveni takın! Sadece orijinal bıçak kullanın, aksi takdirde bıçak fonksiyonu ve çalışma güvenliği garanti edilemez.

Biçağın değiştirme işlemi aşağıda açıklandığı şekilde yapılacaktır:

1. Bağlantı civatasını açın (bkz. Şekil 15a).
2. Bıçağı yerinden çıkarın ve yerine yenisini takın.

3. Yeni bıçağı yerleştirirken bıçağın montaj yönüne dikkat edin. Bıçağın kanatları motor bölümüne sarkmalıdır (bkz. Şekil 15a). Kule tipi yuvalar bıçak üzerindeki delikler ile örtüşmelidir (bkz. Şekil 15b).

4. Son olarak universal anahtar ile civatayı sıkın. Civatanın sıkma torku yaklaşık 25 Nm olmalıdır.

Sezon sonunda çim biçme makinesi üzerinde genel bir kontrol yapın ve makine üzerinde ve içinde birikmiş olan artıkların tümünü temizleyin. Her sezon başında mutlaka bıçağın durumunu kontrol edin. Makinede arıza meydana geldiğinde ve onarım yapılması gerektiğinde müşteri hizmetleri servisimize başvurunuz. Sadece orijinal yedek parça kullanınız.

TR

7.4 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilmelidir:

Cihaztipi
• Cihazın ürün numarası
• Cihazın kod numarası
- İstenilen yedek parçanın yedek parça numarası

Güncel bilgiler ve fi yatlar internette www.isc-gmbh.info sayfasında açıklanmıştır.

Yedek biçak Ürün Nr.: 34.054.51

8. Depolama ve transport

Depolama

Makineyi ve aksesuarlarını karanlık, kuru ve dona karşı korunaklı ve çocukların erişemeyeceği bir yerde saklayın. Optimal depolama sıcaklığı 5 °C ve 30 °C arasındadır. Makineyi orijinal ambalajı içinde saklayın.

Transport

• Makineyi kapatın ve taşımadan önce fişini prizden çıkarın.
• Bulunması halinde transport koruma tertibatlarını takın.
• Makineyi özellikle taşıma esnasında araç üzerinde oluşabilecek darbe ve güçlü titreşimlere karşı koruyun.
• Makineyi kaymaya ve devrilmeye karşı emniyet altına alın.

9. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için alet bir ambalaj içinde sevk edilir. Bu ambalaj hammaddedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir. Alet ve aksesuarları örneğin metal ve plastik gibi çeşitli malzemelerden meydana gelir. Arızalı parçaları evsel atıkların atıldığı çöpe atmayın. Alet, yönetmeliklere uygun şekilde bertaraf edilmesi için özel atık toplama merkezlerine teslim edilmelidir. Bu atık toplama merkezlerinin nerede olduğunu yerel yönetimlerden öğrenebilirsiniz.

TR

10. Şarj cihazı göstergeleri

Gösterge durumu		Anlamı ve alınacak önlemler
Kırmızı LED	Yeşil LED
KapalıYanıp	sönüyor	İşletmeye hazır olmaŞarj cihazı elektrik şebekesine bağlı ve işletmeye hazırldır, akü şarj cihazına takılı değildir
Açık	Kapalı	Şarj etmeŞarj cihazı aküyü hızlı şarj işletiminde şarj ediyor.
Kapalı	Açık	Akü %85 oranında şarj edilmiş ve işletmeye hazırldır.(Şarj süresi 4,0 Ah akü: 80 dakika)Sonrasında tam şarj kapasitesine şarj oluncaya kadar korumalı şarj işlemi moduna ayarlanır.(Toplam şarj süresi 4,0 Ah akü: yaklaşık 100 dakika)Önlem:Aküyü şarj cihazından çıkarın. Şarj cihazının fişini prizden çıkarın.
Yanıp sönlüyor	Kapalı	Adaptasyon şarjŞarj cihazı korumalı şarj işlemi modundadır.Bu işletme modunda akü iş güvenliği sebeplerinden dolayı yavaşca şarj edilir ve şarj işlemi 1 saatten fazla sürer. Bunun sebebi şunlar ola-bilir:- Akü uzun süre şarj edilmedi veya tam boşalmış olan akü kullanılmaya devam edilmiş (derin deşarj durumu)- Akü sıcaklığı, ideal sıcaklık olan 10^ C ila 45^ C aralığında değil.Önlem:Şarj işleminin tamamlanmasını bekleyin, akü buna rağmen şarj edil-meye devam edilebilir.
Yanıp sönlüyor	Yanıp sönlüyor	HataŞarj işlemi artık mümkün değil. Akü arızalı.Önlem:Arızalı bir akünün şarj edilmesi yasaktır.Aküyü şarj cihazından çıkarın.
Açık	Açık	Sıcaklık arızasıAkü çok sıcakır (örneğin direkt güneş ışınlarına maruz kalmış) veya çok soğuktur ( 0^ C altında)Önlem:Aküyü çıkarın ve 1 gün oda sıcaklığında (yakl. 20^ C) saklayın.

11. Arıza Arama Planı

Arıza Olası Sebepleri Giderilmesi
Motor çalışmıyor	a) Kondenzatör arızalıb) Motor veya kondenzatördeki elektrik bağlantıları ayrıldıc) Makine yüksek boydaki çim içinde duruyord) Biçak gövdesi tıkalıe) Emniyet şalteri takılı değilf) Akü doğru takılmadı	a) Müşteri hizmetleri servisi tarafından kontrol edilecektirb) Müşteri hizmetleri servisi tarafından kontrol edilecektirc) Daha alçak boylu çim veya önce-den kesilmiş olan alan üzerinde çalıştırın; gerektiğinide kesim yüksekliğini değiştirind) Biçağın serbest dönmesini sağlamak için gövdeyi temizleyine) Emniyet şalterini takın (bakınız 6.)f) Aküyü sökün ve yeniden takın (bakınız 5.)
Motorun çalışma kapasitesi zayıflıyor	a) Çim çok uzun veya çok ıslakb) Biçak gövdesi tıkalıc) Biçak aşırı derecede körelmiştirđ) Akü şarj kapasitesi azalmıştır	a) Kesim yüksekliğini düzeltin, elektronik ayarını değiştirinb) Gövdeyi temizleyinc) Biçağı değiştirind) Akü şarj kapasitesini kontrol edin ve gerektiğinde aküyü şarj edin (bakınız 5.)
Kesim düzensiz gerçekleşiyor	a) Biçak aşınmış veya körelmiştir b) Kesim yüksekliği yanlış ayarlanmıştır	a) Biçağı değiştirin veya bileyinb) Kesim yüksekliğini düzeltin

Dikkat! Motoru aşırı yüklemeye karşı korumak için motor termik şalter ile donatılmıştır. Bu şalter aşırı yüklenmede devre dışı kalır ve motorun kısa bir soğuma safhasından sonra tekrar devreye girer!

TR

Sadece AB Ülkeleri İçin Geçerlidir

Elektrikli cihazları çöpe atmayınız.

Elektrikli ve elektronik aletler ile ilgili 2012/19/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir.

Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatifi:

Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmeliklere uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz, ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların antıtlmasını sağlayan kullanılmış cihaz teslim alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan aksesuar ile yardımcı malzemeler bu düzenlemeden muaf tutulur.

Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca iSC GmbH firmasının özel onayı alınmak şartıyla serbesttir.

Teknikdeğişiklikler olabilir

TR

Servis Bilgileri

Garanti Belgesinde belirtiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır.

Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur.

Kategori Örnek
Aşınma parçaları*	Kömür fırçaları, Akü
Sarf malzemesi/Sarf parçaları*	Bıçak
Eksik parçalar

* sevkiyatın içeriğine dahil olması zorunlu değildir!

Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.isc-gmbh.info sayfasına bildirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın:

• Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?
• Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi semptomları)?
• Sizce aletin arızalı ana işlevi nedir (ana semptom)?
  Bu işlevi açıklayınız.

TR

Garanti belgesi

Sayın Müşterimiz,

ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu garanti koşulları, ilgili üretici firmanın yasal garanti hükümlerine ek olarak müşterilerine tanıdığı ek maddeleri düzenler. Kanuni Garanti Haklarınız bu Garanti düzenlemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.

2. Söz konusu garanti hizmeti kapsamı sadece ilgili üretici firmadan satın aldığınız yeni alet için geçerli olup malzeme veya imalat hatasını kapsar. Ayıplı malın telifisi, ilgili arızanın giderilmesi veya aletin yenisi ile değiştirilmesi ile sınırlıdır ve bu seçim firmamıza aittir. Aletlerimizin ve cihazlanımızın ticari ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin ticari ve endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti Sözleşmesi geçerli değildir.

3. Garanti kapsamına dahil olmayan durumlar:

- Montaj talimatına veya yönetmeliklere aykırı yapılan montajlardan ve tesisatlardan kaynaklanan hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar veya aletin anormal çevre koşullarına maruz bırakılması veya bakım ve temizlik çalışmalarının yetersiz olmasından kaynaklanan hasarlar.

- Kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete aşırı yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazın içine yabancı maddenin girmesi (örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar).

- Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.

1. Garanti süresi 84 aydır ve garanti süresi aletin satın alındığı tarihte başlar. Arızayı tespit ettiğinizde garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onarılması veya değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.

2. Garanti hakkından faydalanmak için arızalı aleti www.isc-gmbh.info sayfasına bildirin. Aletin arızası garanti kapsamına dahil olduğunda size en kısa zamanda onarılmış veya yeni bir alet gönderilecektir.

Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti koşullarında belirtilen kısıtlamalara atıfta bulunuruz.

RU

Содержание
