Toote tüüp	Akukäitusega muruniiduk
Bränd	Gardol
Mudel	GAM-E43Li
Lõikelaius	43 cm
Reguleeritav lõikekõrgus	25–75 mm (6 astet)
Kogumiskorvi maht	58 liitrit
Aku tüüp	Liitium-ioon (Power-X-Change)
Aku pinge	20 V alalisvool
Aku mahutavus	4,0 Ah (2 akut kaasas)
Laadija	2 laadijat, sisend 200–250 V~, väljund 21 V alalisvool / 3 A
Kaal	16 kg
Mootori pöörlemiskiirus	3000 p/min
Helirõhutase	71,8 dB(A)
Garanteeritud helivõimsustase	94 dB(A)
Vibratsioon käepidemel	≤2,5 m/s²
Kaitseaste	IP21
Käepide	Kokkuvolditav kõrguse reguleerimisega (3 asendit)
Ohutusseade	Käivituslukk ja kontakttihvt
Täituvuse indikaator	Jah, kogumiskorvil
Teravahetustööriistad	Kaasas teravahetusvõti, pingutusmoment 25 Nm
Hooldus	Puhastage niiske seebilapiga; ärge kasutage voolavat vett
Peamised varuosad	Tera (viide 34.054.51)
Garantii	84 kuud (7 aastat)
Kasutusotstarve	Kodu- ja hobiaiad, max 50 tundi aastas

Korduma kippuvad küsimused - GAM-E43Li Gardol

Kuidas monteerida muruniiduki käepidet?

Sisestage käepideme tugi varda pesasse ja kinnitage see kiirkinnitusega. Seejärel lükake ülemine käepide toele ja kinnitage. Reguleerige kõrgust 3 astmes. Kinnitage mootori kaabel klambritega. Vt jooniseid 3–7 kasutusjuhendist.

Kuidas reguleerida lõikekõrgust?

Mootor välja lülitatud ja ohutustihvt eemaldatud. Vajutage hoob välja, seadke soovitud kõrgusele (25–75 mm, 6 astet) ja vabastage. Kõrgus loetakse skaalalt. Vt joonist 11.

Kuidas akusid laadida ja paigaldada?

Eemaldage akud, vajutades külgnuppu. Ühendage laadija vooluvõrku (roheline LED vilgub). Sisestage aku laadijasse. Täislaadimine võtab 4,0 Ah korral umbes 100 minutit. Kasutage ainult sama laetustasemega akusid. Paigaldage mõlemad akud nende pesadesse pärast kaane avamist. Vt jooniseid 12a–12c.

Kuidas tühjendada kogumiskorvi?

Lülitage mootor välja ja oodake, kuni tera täielikult seiskub. Tõstke ühe käega väljaviskeklapp ja teise käega eemaldage korv käepidemest. Klapp sulgub automaatselt. Puhastage korvi sisemus pärast kasutamist hea kogumise tagamiseks.

Millised on olulised ohutusjuhised?

Lugege kasutusjuhendit enne kasutamist. Hoidke ohutut vahemaad, ärge niitke nõlvadel >15%. Ärge puudutage pöörlevat tera. Eemaldage ohutustihvt enne hooldust. Kasutage libisemiskindlaid jalanõusid ja pikki pükse. Ärge puhastage voolava veega.

Kuidas tera vahetada?

Kandke kindaid. Keerake kinnituskruvi lahti kaasas oleva võtmega. Eemaldage vana tera ja paigaldage uus, jälgides suunda (labad korpuse poole). Pingutage umbes 25 Nm. Kasutage ainult originaalterat (viide 34.054.51). Vt jooniseid 15a–15b.

Mida tähendavad laadija LED-tuled?

Roheline LED vilgub: valmis. Punane põleb: kiirlaadimine. Punane kustunud, roheline kustunud: laetud 85% (läheb seejärel aeglastele laadimisele). Punane vilgub: kohandamislaadimine (aku külm või sügavalt tühjenenud). Mõlemad vilguvad: viga, aku rikkis. Mõlemad põlevad: termiline häire (aku liiga kuum/külm). Vt tabelit §10.

Mida teha, kui mootor ei käivitu?

Kontrollige kontakttihvti, akude ühendust, rohu kõrgust (käivitage madalal rohul) ja puhastage korpus, kui see on ummistunud. Kui probleem püsib, võtke ühendust müügijärgse teenindusega. Mootor võib ka ülekuumenemise korral seiskuda (termolüliti) ja pärast jahtumist uuesti käivituda.

Kuidas hoiustada muruniidukit talvel?

Puhastage muruniiduk, eemaldage akud, hoidke pimedas, kuivas ja külmavabas kohas (5–30 °C). Hoidke võimalusel originaalpakendis. Hooaja alguses kontrollige tera seisukorda ja laadige akud täielikult.

Mis on muruniiduki garantii?

Garantii on 84 kuud (7 aastat) alates ostukuupäevast. See hõlmab tootmis- ja materjalivigu. Välistatud on kahjud, mis on tingitud mittevastavast kasutusest, tavalisest kulumisest (tera, harjad) ja juhiste eiramisest. Garantii kehtestamiseks registreerige viga saidil www.isc-gmbh.info.

KASUTUSJUHEND GAM-E43Li Gardol

EE Originaalkasutusjuhend Akuga muruniiduk

Kvarõi hleõsluástands (mynd 13)

1. Ohutusjuhised 288
2. Seadme kirjeldus ja tarnekomplekt 288
3. Sihipärane kasutamine 289
4. Tehnilised andmed 289
5. Enne kasutuselevõttu 290
6. Käitamine 291
7. Puhastus, hooldus ja varuosade tellimine....292
8. Transport ja hoiundamine 293
9. Jäätmekäitlus ja taaskasutus....293
10. Laadija näidik 294
11. Veaotsing....295
    Hooldusteave....297
    Garantiitunnistus 298

Oht! - vigastusohu vähendamiseks lugege kasutusjuhendit

Lapsed ei tohi seda seadet kasutada. Lapsi tuleb jälgida, kontrollimaks, et nad seadmega ei mängi. Lapsed ei tohi seadet puhastada ega hooldada. Seadet ei tohi kasutada piiratud füüsiliste, sensoorsete või vaimsete võimetega isikud või ebapiisavate kogemuste ja teadmistega isikud, välja arvatud juhul, kui nad töötavad pädeva isiku järelevalve all või juhendamisel.

EE

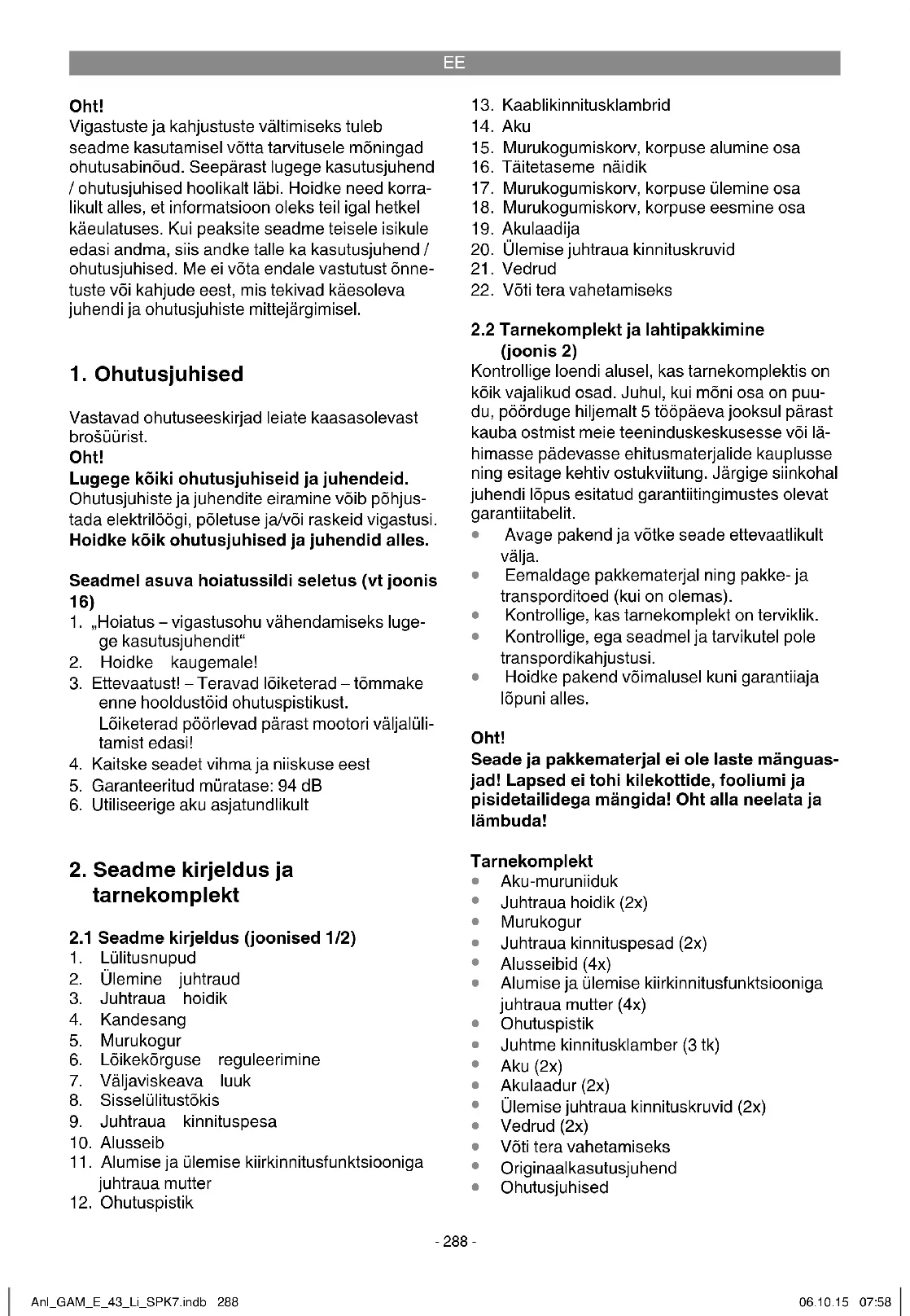

Oht!

Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

1. Ohutusjuhised

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist.

Oht!

Lugege kõiki ohutusjuhiseid ja juhendeid. Ohutusjuhiste ja juhendite eiramine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles.

Seadmel asuva hoiatussildi seletus (vt joonis 16)

1. „Hoiatus – vigastusohu vähendamiseks lugege kasutusjuhendit“
2. Hoidke kaugemale!
3. Ettevaatust! – Teravad löiketerad – tömmake enne hooldustöid ohutuspistikust. Löiketerad pöörlevad pärast mootori väljalülitamist edasi!
4. Kaitske seadet vihma ja niiskuse eest
5. Garanteeritud müratase: 94 dB
6. Utiliseerige aku asjatundlikult

2. Seadme kirjeldus ja tarnekomplekt

2.1 Seadme kirjeldus (joonised 1/2)

1. Lülitusnupud
2. Ülemine juhtraud
3. Juhtraua hoidik
4. Kandesang
5. Murukogur
6. Lõikekõrguse reguleerimine
7. Väljaviskeava luuk
8. Sisselülitustõkis
9. Juhtraua kinnituspesa
10. Alusseib
11. Alumise ja ülemise kiirkinnitusfunktsiooniga juhtraua mutter

12. Ohutuspistik

13. Kaablikinnitusklambrid

14. Aku
15. Murukogumiskorv, korpuse alumine osa
16. Täitetaseme näidik
17. Murukogumiskorv, korpuse ülemine osa
18. Murukogumiskorv, korpuse eesmine osa
19. Akulaadija
20. Ülemise juhtraua kinnituskruvid
21. Vedrud
22. Võti tera vahetamiseks

2.2 Tarnekomplekt ja lahtipakkimine (joonis 2)

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puudu, põõrduge hiljemalt 5 tõöpäeva jooksul pårast kauba ostmist meie teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).
  • Kontrollige, kas tarnekomplekt on terviklik.
• Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.
• Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.

Oht!

Seade ja pakkematerjal ei ole laste mänguas-jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

Tarnekomplekt

• Aku-muruniiduk
  • Juhtraua hoidik (2x)
• Murukogur
  • Juhtraua kinnituspesad (2x)
  • Alusseibid (4x)
• Alumise ja ülemise kiirkinnitusfunktsiooniga juhtraua mutter (4x)
• Ohutuspistik
  • Juhtme kinnitusklamber (3 tk)
  Aku (2x)
• Akulaadur (2x)
  • Ülemise juhtraua kinnituskruvid (2x)
  • Vedrud (2x)
  • Võti tera vahetamiseks
  • Originaalkasutusjuhend
• Ohutusjuhised

EE

3. Sihipärane kasutamine

Muruniiduk sobib kasutamiseks kodu- ja hobiaias.

Eramajapidamise ja hobiaianduse muruniidukid on sellised, mille aastane kasutus ei ületa tavaliselt 50 tundi ning mida kasutatakse muru või muruplatside hooldamiseks, kuid mitte avalikes rajatistes, parkides, spordiplatsidel ega põllu- ja metsamajanduses.

Tähelepanu! Seoses kasutajale tekkiva ohuga ei tohi muruniidukit kasutada põõsaste, hekkide ja puhmaste pügamiseks; katusetaimestiku või rõdukastide ääretaimede või muru lõikamiseks või purustamiseks; kõnniteede puhastamiseks (puhtaks puhumiseks) ega hekseldajana puu- ja hekilõikmete purustamiseks. Veel ei tohi muruniidukit kasutada maapinna ebatasasuste, nt mutimullahunnikute tasandamiseks.

Ohutuskaalutlustel ei tohi muruniidukit kasutada teiste tööriistade ega mingisuguste instrumenti-komplektide ajamseadmena, välja arvatud juhul, kui see on tootja poolt üheselt lubatud.

Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja.

Võtke palun arvesse, et meie seadmed ei ole konstrueritud ettevõtluses, käsitõnduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitõnduses või tööstuses jt sarnastel tegevusaladel.

4. Tehnilised andmed

Mootori pöörlemissagedus: 3000 min ^1

Ohutuskategooria: ....III

Kaal:....16kg

Lõikelaius:....43 cm

Murukogumiskorvi maht: 58 liitrit

Helirōhu tase L _pA : 71,8 dB(A)

Hälbepiir K_pA : 3dB(A)

Mõõdetud müratase LWA: 84,44 dB(A)

Hälbepiir K _WA ....0,73 dB(A)

Garanteeritud müratase L _WA : 94 dB(A)

Vibratsioon sangal a_n : ≤ 2,5m / s^2

Hälbepiir K: 1,5 m/s²

Lõikekõrguse

reguleerimine: 25-75 mm; 6-astmeline

Kaitseklass: IP21

2x Liitium-ioonaku Power-X-Change

Pinge: 20 V d.c.

Mahtuvus: 4,0 Ah

Elementide arv: 10

2x Akulaadija Power-X-Charger

Sisendpinge: 200-250 V \~ 50-60 Hz

Väljundpinge: 21 V d. c.

Väljundvool: 3,0 A

Ohutuskategooria:

Müra- ja vibratsiooniväärtused selgitati välja standardite EN ISO 3744:1995, ISO 11094: 1991 ja EN ISO 20643:2008 kohaselt.

Piirake müra teket ja vibratsiooni miinimumini!

• Kasutage ainult täiesti korras seadmeid.
  • Hooldage ja puhastage seadet korrapäraselt.
  • Kohandage oma töömeetodid seadmega.
• Ärge koormake seadet üle.
  • Laske seadet vajaduse korral kontrollida.
  • Lülitage seade välja, kui seda ei kasutata.
  Kandkekindaid.

Jääkriskid

Ka elektriseadme eeskirjadekohasel kasutamisel esineb alati jääkriske. Elektriseadme konstruktsiooni töttu vöivad tekkida järgmised ohud:

1. kopsukahjustused, juhul kui ei kasutata sobivat tolmumaski;
2. kuulmiskahjustused, juhul kui ei kasutata so-

EE

bivaid körvaklappe;

Hoiatus!

Käesolev seade tekitab töötamise ajal elektromagnetilise välja. See väli vöib teatud asjaoludel kahjustada aktiivseid vöi passiivseid meditsiinilisi implantaate. Raskete vöi surmavate vigastuste ohu vähendamiseks soovitame isikutel, kelle on meditsiinilised implantaadid, oma arsti ja implantaadi tootjaga nöu pidada, enne kui seadet kasutama hakatakse.

5. Enne kasutuselevõttu

Muruniiduk tarnitakse osaliselt kokkupanduna. Juhtraud ja kogumiskorv tuleb enne muruniiduki kasutamist kokku panna. Järgige kokkupanekul kasutusjuhendit punkt-punktiit ja vaadake pilte.

Juhtraua paigaldamine (joonis 3 kuni 7)

Juhtraua hoidik (joonis 2 / 3) asetatakse juhraua kinnituspessa ja kinnitatakse kiirkinnitusfunktsiooni (joonis 2 / 11) abil (joonis 4). Seejärel asetage kokkupandud komponendid selleks ettenähtud teljele. Ülemine juhtraud (joonis 1 / 2) tuleb lükata juhraua hoidiku peale (joonis 2 / 3) ja kinnitada nagu joonisel 6 näidatud. Seejärel kinnitage kaabliholdikutega (joonis 2 / 13) mootorijuhe juhraua külge (joonis 7 / A). Nüüd saate valida juhraua körguse kolmes astmes (joonis 5 / A).

Märkus!

Juhtraua reguleerimine on lubatud ainult markee-ritud vahemikus.

- Suruge ülemine kiirkinnitusfunktsiooniga juhtraud (joonis 5 / B) soovitud asendisse kinni.

Hoiatus!

Mõlemal pool tuleb seadistada alati sama juhtraua kõrgus.

- Suunake kaablit kaablikinnitusklambrite abil juhtraua küljes (joonis 7 / A).

Kogumiskorvi paigaldamine (vt joonis 8 kuni 10)

Pange kõigepealt korpuse alumine osa (joonis 2/15) ja korpuse eesmine osa (joonis 2/18) kokku, nagu joonisel 8 kujutatud. Seejärel pange korpuse ülemine osa (joonis 2/17) juba paigaldatud poolte peale (joonis 9). Kogumiskorvi külgeriputamiseks tuleb mootor välja lülitada ja lõiketera ei tohi

edasi pöörelda. Tõstke väljalaskeava kaas (Joonis 10/A) ühe käega üles. Teise käega hoidke kogumiskorvi käepidemest ja pange ülevalt poolt rippuma (joonis 10).

Kogumisseadise täitetaseme näidik

Kogumisseadisel on täitetaseme näidik (joonis 2 / 16). See avatakse öhuvoolu abil, mille niiduk tekitab töötades. Kui klapp niitmise ajal kinni kukub, on kogumisseadis täis ja seda tuleks tühjendada. Täitetaseme näidiku laitmatuks toimimiseks peavad augud klapi all olema alati puhtad ja läbilaskvad.

Lõikekõrguse reguleerimine

Tähelepanu!

Lõikekõrgust tohib reguleerida ainult väljalülitatud seadme ja väljatõmmatud ohutuspistiku korral.

Enne niitmise alustamist kontrollige, ega lõikeinstrument ole nüri ning ega selle kinnitusvahendid ole kahjustada saanud. Asendage nürid ja/või kahjustunud lõiketerad, et mitte tasakaalutust tekitada. Selle kontrollimise ajal seisake mootor ja tömmake ohutuspistik välja.

Lõikekõrguse reguleerimine peab toimuma järgmiselt (vt joonis 11):

1. Suruge hooba (A) väljapoole.
2. Seadke hoob (B) soovitud lõikekõrgusele.
3. Laske hoob (A) lahti ja kontrollige, et see oleks kindlalt lukustatud.

Lõikekõrguse lugemine

Lõikekõrgust saab seadistada vahemikus 25-75 mm kuues astmes ja seda saab lugeda skaalalt (joonis 11 / C).

1. Võtke aku seadmest välja. Selleks vajutage külgmist lukustusnuppu.
2. Kontrollige, kas aku tüübisildil toodud vörgupinge vastab olemasolevale vörgupingele. Pange laadija (19) toitepistik pistikupessa. Roheline valgusdiood hakkab vilkuma.
3. Pange aku (18) laadijale (19).
4. Punktis "Laaduri näidik" leiate tabeli valgusdioodi näidiku tähendustega laaduril.

Laadimise käigus võib aku mõningal määral soojeneda. See on täiesti normaalne.

EE

Kui aku laadimine ei peaks võimalik olema, kontrollige

• kas pistikupesas on vool
- kas laadija laadimiskontaktidega on võimalik takistusteta ühendus.

Kui aku laadimine ei peaks ikka veel võimalik olema, palume teil saata

laadija

- jaaku

Aku pika kasutusaja huvides peaksite hoolitsema aku õigeaegse laadimise eest. See on vajalik igal juhul, kui te märkate, et seadme võimsus nõrgeneb. Ärge laske akut kunagi täiesti tühjaks. See kahjustab akut!

Aku paigaldamine (joonis 12b)

Avage akukaas. Selleks tömmake klöpatsit (A), nagu joonisel 12b näidatud ja keerake kaas üles. Seejärel pange mölemad akud kinnituspesadesse, nagu joonisel 12c näidatud.

Märkus!

Kasutage ainult ühesuguse täitetasemega akusid, ärge kunagi kombineerige omavahel täis ja pooltühje akusid. Laadige mölemaid akusid alati üheaegselt.

Nörgema laadimistasemega aku määrab seadme tööaja. Enne töötamist tuleb mölemad akud täis laadida. Sulgege akukaas, keerates kaas kinni ja jälgige, et see korrektselt sulgub.

Aku täituvuse näidik (joonis 13)

Vajutage aku taseme näidiku lülitit (joonis 13 / A). Aku taseme näidik (joonis 13 / B) annab aku laetuse tasemest teada kolme LED-lambiga.

Kõik 3 LEDi põlevad:

Aku on täiesti täis.

2 LEDi või 1 LED põleb

Aku on veel piisavalt laetud.

1 LED vilgub:

Aku on tühi, laadige akut.

Kõik LEDid vilguvad:

Aku on jäägitult tühi ja on defektne. Defektset akut ei tohi rohkem kasutada ega laadida.

6. Käitamine

Ettevaatust!

Muruniiduk on varustatud turvalülitussüsteemiga, et takistada seadme juhuslikku kasutamist. Pai-galdage vahetult enne muruniiduki kasutuselevõ-tu ohutuspistik (joon. 12d) ja töö katkestamisel või lõpetamisel eemaldage uuesti ohutuspistik.

Tähelepanu!

Tahtmatu sisselülitumise takistamiseks on muruniiduk varustatud sisselülituslukuga (joonis 14 / 8), mida tuleb vajutada, enne kui lülitusnuppe (joonis 14 / 1) saab aktiveerida. Kui juhtraud lahti lastakse, siis lülitub muruniiduk välja. Käivitusaeg võib kesta mõned sekundid. Tühikäigul alaneb pöörlemissagedus mõne sekundi pärast ja suureneb koormuse juures uuesti mõne sekundi pärast. Kui lülitusnupud lahti lastakse, siis lülitub muruniiduk välja. Viige seda toimingut läbi veel mõned korrad, veendumaks, et seade töötab nõuetekohaselt. Enne remondi- või hooldustööde tegemist peate veenduma, et tera ei pöörle ja ohutuspistik on välja tömmatud.

Hoiatus! Ärge avage väljaviskeluuki kunagi siis, kui kogumisseadeldist tühjendatakse ja mootor veel töötab. Ringlev tera vöib pöhjustada vigastusi.

Kinnitage väljaviskeklapp või rohukogumiskorv alati hoolikalt. Enne eemaldamist lülitage mootor välja.

Pidage alati kinni juhtraua pikkusest ohutust kaugusest tera korpuse ja kasutaja vahel. Eriti ettevaatlik tuleb olla nõlvakutel ja mäekülgedel niites ja söidusuunda muutes. Hoolitsege kindla jalgealuse eest, kandke libisemiskindlate, haarduvate taldadega jalatseid ja pikki pükse.

Niitke alati nõlvakuga risti. Ohutuse tagamiseks ei tohi muruniidukiga niita üle 15-kraadilistel kalla-kutel.

Olge eriti ettevaatlik tagurpidi liikumisel ja muruniiduki tömbamisel. Komistamisoht!

Juhised õigeks niitmiseks

Niitmisel soovitatakse ribati kattuvat tööviisi. Niitke ainult teravate, tervete teradega, et rohukörred narmendama ei hakkaks ega muru kollaseks muutuks.

Puhta lõiketulemuse saavutamiseks juhtige muru-

EE

niidukit võimalikult sirgeid radu pidi.

Seejuures peavad need rajad alati mõne senti-meetri jagu kattuma, et ühtki riba muru püsti ei jääks.

Niitmise sagedus söltub peamiselt muru kasvukii-rusest. Peamisel kasvuajal (mai-juuni) on soovitatav muru niita kaks korda nädalas, muidu üks kord nädalas. Lõikekõrgus peab olema 4-6 cm ja järgmise niitmiseni peaks muru kasvama 4-5 cm. Kui muru on juba natuke pikemaks kasvanud, ei tohiks te seda kohe tavalisele körgusele tagasi niita. See kahjustab muru. Ärge niitke kunagi rohkem kui pool muru körgusest.

Hoidke niiduki korpuse alumine pool puhas ja eemaldage kindlasti murujäägid. Jäägid raskendavad niiduki käivitumist ning rikuvad lõikekvaliteeti ja muru väljaviset.

Nõlvakutel tuleb lõikerada mäeküljega risti seada. Muruniiduki kõrvale libisemist saab takistada ülespoole kaldu asendiga. Valige lõikekõrgus vastavalt muru tegelikule pikkusele. Käige muru mitu korda üle, nii et ühe korraga niidetakse maha maksimaalselt 4 cm muru.

Enne terade mis tahes viisil kontrollimist seisake mootor. Pidage meeles, et tera pöörleb pärast mootori väljalülitamist veel mõned sekundid edasi. Ärge püüdke kunagi tera peatada. Kontrollige regulaarselt, kas tera on õigesti kinnitatud, heas seisukorras ja korralikult teritatud. Vastupidisel juhul lihvige tera või vahetage see välja. Kui liikuv tera puutub mingi asja vastu, seisake muruniiduk ja oodake, kuni tera täielikult seisab. Seejärel kontrollige tera ja terahoidiku seisukorda. Kahjustada saanud tera ja/või terahoidik tuleb välja vahetada.

Niipea kui niitmise ajal jäävad murujäägid murule lebama, tuleb kogumiskorvi tühjendada. Tähelepanu! Enne kogumiskorvi mahavõtmist seisake mootor ja oodake, millal lõiketööriist seisma jääb.

Kogumiskorvi mahavõtmiseks tõstke ühe käega väljaviskeklappi ning võtke teise käega kogumiskorvi kandesangast hoides korv välja. Vastavalt ohutuseeskirjadele kukub väljaviskeklapp kogumiskorvi väljavõtmisel kinni ja sulgeb tagumise väljaviskeava. Kui seejuures jäävad murujäägid avasse rippuma, on mootori hölpsamaks käivitamiseks vaja muruniidukit umbes 1 m võrra tagasi tömmata.

Ärge eemaldage lõikamisjääke niiduki korpuse ja tööinstrumenti küljest käe ega jalaga, vaid sobiva abivahendiga, nt harja või käsiharjaga.

Korraliku kokkukogumise tagamiseks tuleb kogumiskorvi pärast kasutamist seestpoolt puhastada.

Riputage kogumiskorv tagasi ainult väljalülitatud mootori ja seisatud lõiketööriista korral.

Töstke väljaviskeklapp ühe käega üles ja hoidke teise käega kogumiskorvi kandesangast ning riputage see ülevalt sisse.

7. Puhastus, hooldus ja varuosade tellimine

Oht!

Tömmake enne köiki puhastustöid ohutuspistik välja (joonis 12d).

7.1 Puhastamine

• Hoidke kaitseseadised, ōhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.
• Muruniidukit ei tohi puhastada voolava veega, kindlasti mitte kõrgsurvega.
  Soovitame puhastada seadet otsekohe pärast iga kasutamist.
• Puhastage seadet regulaarselt niiske räti- kuga ja vähese koguse vedelseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Arvestage sellega, et seadme sisemusse ei tohi vett sattuda.
• Puhastage muruniidukit võimalusel harja või lapiga.

7.2 Hooldus

• Kulunud ja kahjustunud terad, teravöllid ja poldid tuleb komplektikaupa asendada autoriseeritud spetsialisti poolt, et hoida tasakaal paigas.
• Hoolitsege selle eest, et kõik kinnituselemendid (kruvid, mutrid jms) oleksid alati kõvasti kinni, nii et saaksite niidukiga ohutult töötada.
• Kontrollige sageli, ega murukogumisseadis ole kulunud.
  • Asendage kulunud või kahjustunud detailid.
• Kasutusea pikendamiseks tuleb köik keeratavad detailid ning rattad ja teljed puhastada ja seejärel ölitada.

EE

• Muruniiduki korrapärane hooldus ei taga mitte ainult seadme pikaajalise säilimise ja töövõime, vaid aitab kaasa ka muru korralikule ja lihtsale niitmisele.
  Kõige kulumisaltim osa on tera. Kontrollige regulaarselt tera seisukorda ja kinnitust. Kui tera on kulunud, tuleb see otsekohe välja vahetada või teritada. Kui muruniidukil peaks esinema liigset vibratsiooni, tähendab see, et tera ei ole õigesti tasakaalus või on lõögi tõttu deformeerunud. Sellisel juhul tuleb see parandada või välja vahetada.
• Seadme sees ei ole muid hooldust vajavaid osi.

7.3 Tera väljavahetamine

Ohutuse tagamiseks soovitame lasta terad va- hetada selleks volitatud spetsialistil. Ettevaatust! Kandke töökindaid! Kasutage ainult originaalteri, sest muul juhul ei ole funktsioonid ja turvalisus teatud asjaoludel tagatud.

Terade vahetamiseks toimige järgmiselt:

1. Vabastage kinnituskruvi (vt joonis 15a).
2. Võtke tera maha ja asendage see uuega.
3. Uue tera paigaldamisel jälgige tera paigaldussuunda. Tera tiivad peavad ulatuma mootoriruumi (vt joonis 15a). Kinnituskoonused peavad olema kohakuti teras olevate sälkudega (vt joonis 15b).
4. Seejärel keerake kinnituskruvi universaalvõtme abil uuesti kinni. Tõmbemoment peaks olema umbes 25 Nm.

Hooaja lõpus kontrollige muruniidukit üldiselt ja eemaldage kogunenud jäätmed. Enne iga hooaja algust kontrollige kindlasti terade seisukorda. Kui seade vajab remonti, siis põörduge meie klienditeenindusse. Kasutage ainult originaalvaruosi.

7.4 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised andmed:

Seadmetüüp
- Seadmeartiklinumber
• Seadmeidentifitseerimisnumber
• Vajamineva varuosa varuosanumber
Kehtivad hinnad ja info leiate aadressilt www.isc-gmbh.info.

Varutera tootenumber.: 34.054.51

8. Transport ja hoiundamine

Ladustamine

Hoidke seadet ja selle tarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 °C kuni 30 °C. Hoidke seadet originaalpakendis.

Transportimine

• Enne seadme transportimist lülitage see välja ja eraldage vooluvõrgust.
  • Paigaldage kōik transpordiseadised.
• Kaitske seadet kahjustuste ja tugeva vibratsi- ooni eest, mis esinevad eriti sõidukites trans- portimisel.
• Kindlustage seade libisemise või ümberkukkumise eest.

9. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosnevad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

EE

10. Laadija näidik

Näidiku olek		Tähendus ja abinõu
Punane LED	Roheline LED
Väljalülitatud	Vilgub TöövalmidusLaadija on võrku ühendatud ja töövalmis, aku ei ole laadijas
Põleb Väljalülitatud	LaadimineLaadija laeb akut kiirrežiimil.
Väljalülitatud	Põleb Aku on 85% täis ja töövalmis.(Laadimise kestus 4,0 Ah aku korral: 80 min)Seejärel lülitatakse ümber örnale laadimisele, kuni aku on täiesti täis laetud.(Laadimise kestus kokku 4,0 Ah aku korral: u 100 min)Abinõu:Võtke aku laadijast välja. Eraldage laadija vooluvõrgust.
Vilgub Väljalülitatud	PaindliklaadimineLaadija asub säästva laadimise režiimil.Akut laetakse turvalisuse tõttu aeglasemalt ja selleks kulub aega kau-em kui 1 tund. Sellel võivad olla järgmised põhjused.- Akut ei ole pikka aega laetud või jätkatakse pooltühja aku laadimist (tühjakslaadimine)- Akutemperatuur ei ole ideaalses vahemikus 10°C ja 45°C.Abinõu:Oodake, kuni laadimine on lõpetatud, akut saab sellele vaatamata edasi laadida.
Vilgub Vilgub	Viga	Laadimine ei ole enam võimalik. Aku on defektne.Abinõu:Defektset akut ei tohi rohkem laadida.Võtke aku laadijast välja.
Põleb Põleb	TemperatuurihäireAku on liiga kuum (nt otsese päikesekiirguse tõttu) või liiga külm (ma-dalam kui 0°C).Abinõu:Eemaldage aku ja hoidke seda 1 päev toatemperatuuril(umbes 20°C).

EE

11. Veaotsing

Viga Võimalik põhjus Kõrvaldamine
Mootor ei käivitu a)	kondensaator on defektneb) mootori ühendused või kondensaator on lahtic) seade seisab kõrges heinasd) niiduki korpus on ummistunude) ohutuspistik ei ole seesf) aku ei ole korrektselt peal	a) laske klienditeenindustöökojas kontrollidab) laske klienditeenindustöökojas kontrollidac) käivitage niiduk madalas rohus või juba niidetud pinnal; vajadusel muutke niitmiskõrgustd) puhastage korpus, et tera saaks vabalt liikudae) pange ohutuspistik sisse (vt 6.)f) eemaldage aku ja pange uuesti peale (vt 5.)
Mootori võimsus on nõrk	a) liiga kõrge või liiga niiske heinb) niiduki korpus on ummistunudc) võll on tugevasti kulunudd) aku täituvus jääb väiksemaks	a) korrigeerige lõikekõrgust, muutke elektroonika seadistusib) puhastage korpusc) vahetage võlld) kontrollige aku täituvust ja vajadusel laadige (vt 5.)
Ebapuhas lõige a)	tera on kulunudb) vale niitmiskõrgus	a) vahetage tera välja või teritageb) korrigeerige niitmiskõrgust

Märkus! Mootor on kaitse eesmärgil varustatud termolülitiga, mis lülitab ülekoormuse korral mootori välja ning pärast lühikest jahtumisperioodi automaatselt sisse tagasi!

EE

Ainult Euroopa Liidu riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.

Taaskasutusalternatiiv tagasisaatmisonõudele:

Elektriseadme omanik on kohustatud omandisuhte löppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega vöib vana seadme loovutada ka tagasivötukohta, mis korraldab selle körvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult iSC GmbH loal.

Tehniliste muudatuste õigus reserveeritud

EE

Hooldusteave

Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re-monditööd, varu- ja kuluosade muretsemine või kulumaterjalid.

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kategooria Näide
Kuluosad* Süsiharjad, Aku
Kulumaterjal / Kuluosad* Tera
Puuduolevad detailid

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

• Kas seade on töötanud või oli ta algusest peale defektne?
• Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
• Missugune tõrge Teie arvates seadmel on (põhitunnus)?
  Kirjeldage seda törget.

EE

Garantiitunnistus

Lugupeetud klient!

Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse löpus toodud aadressil või kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega.

Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutsetegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garantiiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

1. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või voolulligi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu.

- seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel).

- kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

1. Garantiiaeg on 84 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

2. Garantiinõude esitamiseks registreerige defektne seade alltoodud aadressil: www.isc-gmbh.info. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele.

LV

Satura rādītājs
