GBM-E 51 R HW E - Muruniiduk Gardol - Tasuta kasutusjuhend

Toote tüüp	Bensiiniga muruniiduk
Mark	Gardol
Mudel	GBM-E 51 R HW E
Mootor	4-taktiline mootor, 173 cm³, 2,7 kW
Lõikelaius	510 mm
Lõikekõrgus	30–80 mm, keskne reguleerimine
Kaal	41,5 kg
Bensiinipaagi maht	Umbes 1,5 L
Mootoriõli maht	Umbes 0,6 L (10W30)
Aku	12 V, 7 Ah (hooldusvaba)
Käivitustüüp	Elektriline (võti) ja tagasitõmmatav starter
Rataste ajam	Jah, sidurihobaga
Niitmisfunktsioonid	Kogumine (kogumiskott), küljeheitmine, multšimine
Helirõhutase	81,9 dB(A)
Helivõimsustase	98 dB(A)
Kuulmiskaitse vajalik	Jah
Õhufiltri hooldussagedus	Regulaarselt, puhastada suruõhuga
Õlivahetus	Pärast iga hooaega või vastavalt kasutusele
Süüteküünal	F7RTC
Kuluvad osad	Tera, õhufilter, kiilrihm, süüteküünal, aku
Garantii	60 kuud (tingimustel)

Korduma kippuvad küsimused - GBM-E 51 R HW E Gardol

Millist mootoriõli kasutada Gardol GBM-E 51 R HW E muruniidukil?

Kasutage mootoriõli 10W30. Maht on umbes 0,6 L. Kontrollige taset regulaarselt mõõtevardaga.

Kuidas käivitada muruniidukit elektrilise käivitusega?

Veenduge, et süütekaabel on ühendatud. Vajutage 3 korda kütusepumpa (Primer). Liigutage käivitus-/seiskamishooba ja pöörake süütevõtit kontakti lukus. Viige võti algasendisse kohe, kui mootor käivitub.

Kuidas reguleerida lõikekõrgust?

Reguleerimine toimub tsentraalselt lõikekõrguse reguleerimishoovaga (pos. 8). Liigutage hooba ja asetage see soovitud asendisse (30–80 mm). Laske sellel fikseeruda. Tehke reguleerimine mootor seiskunud ja süüteküünla ühendus lahti ühendatuna.

Kuidas kasutada multšimisfunktsiooni?

Multšimiseks eemaldage kogumiskott ja sisestage multšimisadapter (pos. 4c) väljaviskamise avasse, seejärel sulgege väljaviskamise klapp. Multšimine töötab paremini lühikesel murul.

Mida teha, kui tera tabab takistust?

Seiske mootor kohe ja ühendage lahti süüteküünla ots. Kaldage niiduk küljele ja kontrollige, kas tera on kahjustatud või viltu. Vajadusel vahetage see välja. Ärge kunagi sirutage väändunud tera.

Kuidas puhastada muruniidukit pärast kasutamist?

Puhastage hoolikalt korpust ja tera pesa pärast iga kasutamist. Kallutage niiduk tahapoole, vajutades juhtrauale. Ärge kasutage veejoa ega kõrgsurvepesurit. Kasutage harja või lappi. Eemaldage murujäägid väljaviske kanalist.

Mis on kogumiskoti maht?

Kogumiskoti täpset mahtu ei ole juhendis täpsustatud, kuid see on kavandatud lõikelaiusele 510 mm. Tühjendage see niipea, kui murule koguneb murujääke.

Kuidas hooldada 12V akut?

Hoidke aku puhas ja kuiv. Veenduge, et see on kindlalt paigaldatud ja ühendused on korras. Kui niidukit hoitakse üle 3 kuu, eemaldage aku ja laadige see enne järgmist kasutamist täielikult.

Kust leida Gardol muruniiduki varuosi?

Tellige varuosad, märkides seadme tüübi, viitenumbri, identifitseerimisnumbri ja osanumbri. Külastage www.isc-gmbh.info hindade ja teabe saamiseks. Kasutage ainult originaal- või tootja poolt heakskiidetud osi.

Kuidas hoiustada muruniidukit talvel?

Tühjendage bensiinipaak imipumbaga. Laske mootoril töötada, kuni ülejäänud kütus on ära kasutatud. Vahetage mootoriõli ja lisage uus õli. Eemaldage süüteküünal, valage umbes 20 ml õli silindrisse, seejärel pange küünal tagasi. Puhastage seade ja hoidke seda hästi ventileeritavas kohas. Pikaajalisel hoiustamisel eemaldage aku.

KASUTUSJUHEND GBM-E 51 R HW E Gardol

1. Lükatava muruniiduki ohutusjuhised

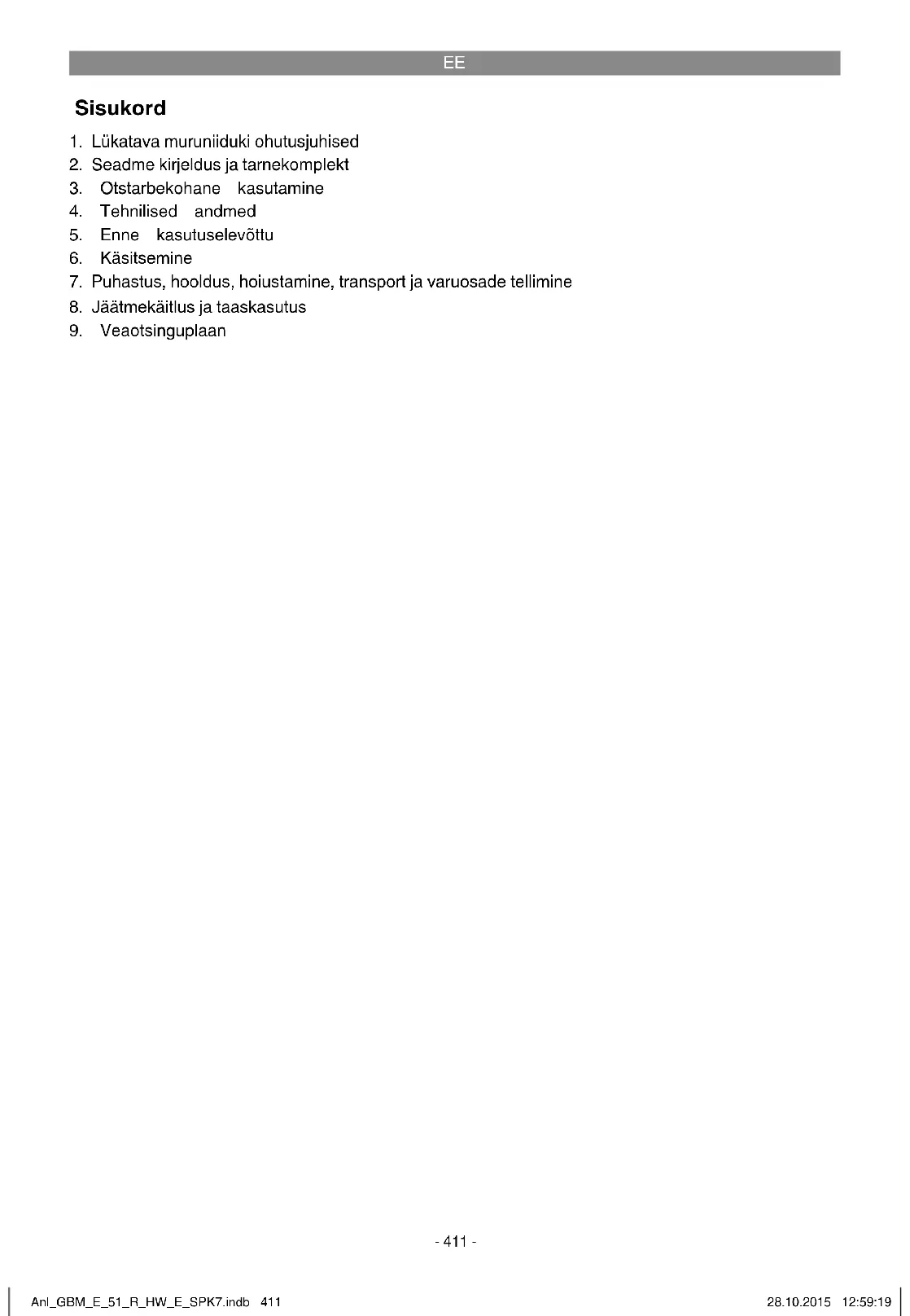

2. Seadme kirjeldus ja tarnekomplekt
3. Otstarbekohane kasutamine
4. Tehnilised andmed
5. Enne kasutuselevõttu
6. Käsitsemine
7. Puhastus, hooldus, hoiustamine, transport ja varuosade tellimine
8. Jäätmekäitlus ja taaskasutus
9. Veaotsinguplaan

EE

Oht!

Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

1. Lükatava muruniiduki ohutusjuhised

Märkused

1. Lugege kasutusjuhendit hoolikalt. Tehke endale selgeks masina, mootori ja lisaseadmete (kui on olemas) seadistused ja õige kasutamine.
2. Ärge lubage kunagi muruniidukit kasutada lastel või teistel isikutel, kes kasutusjuhendit ei tunne. Kohalikes õigusaktides võib olla kehtestatud kasutaja miinimumvanus.
3. Ärge niitke kunagi siis, kui läheduses on isikuid, eriti lapsi või loomi. Juhtige laste ja teiste isikute tähelepanu sellele, et töötamise ajal jäädaks niidukist eemale. Arvestage, et masina juht või kasutaja vastutab teiste isikutega toimuvate önnetuste või neile tekkiva varalise kahju eest.
4. Kui te peaksite seadme teisele isikule üle andma, siis andke talle ka kasutusjuhend/ohutusjuhised.

Ennetavad meetmed

1. Kandke niitmise ajal alati tugevaid jalanõusid ja pikki pükse. Ärge niitke paljajalu või lahtistes sandaalides.
2. Vaadake üle maastik, kus seadmega tööle hakkate, ning eemaldage köik esemed, nt kivid, mänguasjad, pulgad ja traadijupid, mis vöivad kinni jääda ja eemale paiskuda.

3. Hoiatus!

Bensiin on äärmiselt kergsüttiv!

- Hoidke bensiini ainult selleks ettenähtud anumates.

- Tankige vabas õhus ja ärge täitmise ajal suitsetage.

- Kasutage täitelehtrit ja mõõdukopsikut. Pühkige ülevoolanud bensiin ära.

- Bensiini tuleb lisada enne mootori käivita-mist. Mootori töötamise ajal või kui niiduk on

kuum, ei tohi paagikorki avada ega bensiini lisada.

- Kui bensiiin on välja voolanud, ei tohi proo- vida mootorit käivitada. Selle asemel tuleb masin bensiiiniga kokkupuutunud pinnalt eemaldada. Vältige igasugust süütamist, kuni bensiiniaurud on haihtunud.

- Ohutuse tagamiseks tuleb bensiinipaak ja paagi sulgurid kahjustuste korral vahetada. - Hoidke bensiin lastest eemal.

1. Vahetage katkine summuti.
2. Enne kasutamist tuleb alati visuaalselt kontrollida, et lõikeinstrumentidid, kinnituspoldid ja kogu lõikeseadis ei ole kulunud või kahjustunud. Selle kontrollimise ajal seisake mootor ja tömmake süüteküünla pistik välja. Tasakaalutuse vältimiseks võib kulunud või kahjustunud lõikeinstrumente ja kinnituspolte vahetada ainult komplektikaupa. Remontimisel võib kasutada ainult originaaldetaile või tootja poolt heakskiidetud detaile (vt garantiitunnistuse aadressi).
3. Mitme teraga seadmete puhul arvestage, et ühe tera pööramisel vöivad ka teised terad pöörlema hakata.
4. Veenduge, et köik ohutusseadised oleks olemas ja ka töötaksid korralikult. Ärge eemaldage kunagi detaile, mis on möeldud ohutuse tagamiseks.

Käsitsemine

1. Ärge laske sisepõlemismootoril töötada kinnistes ruumides, kus võib koguneda ohtlik süsinikmonooksiid. Käivitage mootor ainult vabas õhus.
2. Niitke ainult päevavalges või korraliku kunstvalgustusega. Vältige võimalusel seadmega töötamist märjas rohus.
3. Hoolitsege selle eest, et teil oleks nõlvakutel alati kindel jalgealune. Kandke libisemiskindla, mustrilise tallaga jalatseid. Nõlvakutel või järsult langeva maastiku korral niitke ettevaatlikult.
4. Lükake masinat ainult kõndimiskiirusel.
5. Ratastega masinate puhul: niitke ainult nõlvakuga risti, mitte kunagi mäest üles ega alla.
6. Nõlvakul või kraavikaldal sõidusuunda muutes olge eriti ettevaatlik.
7. Ärge niitke liiga järskudel nõlvakutel. Ohutuse tagamiseks ei tohi muruniidukiga niita üle 15-kraadilistel kallakutel.
8. Olge eriti ettevaatlik tagurpidi liikumisel ja muruniiduki tömbamisel. Komistamisoht! Olge eriti ettevaatlik, kui te muruniidukit ümber pöörate või enda poole tömbate.

EE

1. Peatage lõiketerad, kui muruniidukit on vaja kallutada; samuti transportimisel mitte muruga kaetud pinnal, kui muruniidukit niidetavale pinnale ja sealt ära viiakse.
2. Ärge kasutage muruniidukit kahjustatud kaitseseadiste või kaitsevõrede või üldse pai- galdamata kaitseseadisteta, nagu nt põrke- plaat ja/või murukogumisseadised.
3. Ärge muutke mootori tavaseadistust ja ärge keerake seda üle.
4. Enne mootori käivitamist vabastage mootorpidur.
5. Käivitage mootor ettevaatlikult, vastavalt toot- ja juhistele. Hoidke piisavat vahet jalgade ja tera vahel.
6. Mootori stardi või käivitamise ajal ei tohi muruniidukit kallutada. Seda tohib teha vaid erandjuhul, kui muruniidukit on vaja üles tõsta. Sellisel juhul kallutage seda ainult nii palju, kui on vältimatult vajalik, ja tõstke üles ainult kasutajapoolne külg.
7. Ärge käivitage mootorit, kui seisate väljaviskekanali ees.
8. Ärge pange kunagi käsi ega jalgu pöörlevate detailide külge või alla. Hoidke alati väljavis- keavast eemale.
9. Ärge töstke ega kandke muruniidukit töötava mootoriga.
10. Seisake mootor ja tömmake süüteküünla pistik välja. Veenduge, et köik liikuvad osad on täielikult seiskunud.
11. enne kinnijäänud materjali või väljaviskekanali ummistuste kõrvaldamist;
12. enne muruniiduki kontrollimist, puhastamist või selle juures tööde teostamist;
13. kui läksite võõrkeha vastu.
    Enne muruniiduki uuesti käivitamist ja sellega töötamist uurige muruniiduki kahjustusi ja teo-stage vajalik remont. Kui muruniiduk hakkab ebatavaliselt tugevalt vibreerima, tuleb seda viivitamatult kontrollida;
14. Seisake mootor ja tömmake süüteküünla pistik välja. Veenduge, et köik liikuvad osad on täielikult seiskunud.
15. kui te muruniiduki juurest eemale lähete
16. enne kütuse lisamist.
17. Mootori seiskamisel tuleb gaasihoob seada asendisse „Stopp“. Bensiinikraan (kui on olemas) tuleb sulgeda.
18. Masina kasutamine liigse kiirusega võib suurendada õnnetuseohtu.

19. Olge masina reguleerimise juures ettevaatlik ja vältige sõrmede jäämist liikuva lõiketööriista ja liikumatute seadmedetailide vahele.

20. Ettevaatust, kuumad detailid! Kuum mootor, summuti või ajam võivad põhjustada põletusi. Ärge puudutage neid.

21. Pidage alati kinni juhtraua pikkusest ohutust kaugusest tera korpuse ja kasutaja vahel.
22. Kontrollige niidukit, tera ja teisi detaile, kui te sõitsite võõrkeha otsa või kui seade vibreerib tavalisest tugevamini.
23. Halva ilma ehk äikesohu korral on töötamine keelatud.
24. Ärge kasutage muruniidukit, kui te olete väsinud, haige või narkootikumide, alkoholi või ravimite mõju all.
25. Olge eriti ettevaatlik niitmisel ojade, tiikide vms kallastel.
26. Pange tähele kõvu esemeid. Muruniiduk võib kahjustuda või tekitada vigastusi.
27. Tänaval või selle läheduses jälgige liiklust. Hoidke muru väljaviskeava teest kaugemale.
28. Vältige kohti, kus rattad enam ei haardu või niitmine ei ole ohutu. Veenduge tagurpidi liikumisel, et teie taga ei oleks väikesi lapsi.
29. Tiheda, kõrge muru korral seadistage kõige kõrgem lõikeaste ja niitke aeglasemalt.

Hooldus ja ladustamine

1. Selleks et seade oleks ohutus töökorras, hoolitsege alati selle eest, et mutrid, poldid ja kruvid oleksid kövasti kinni. Lödvalt kinni olevad kruvid tuleb kinni keerata.
2. Ärge hoidke täis paagiga muruniidukit kunagi hoones, kus bensiiniaurud võivad lahtise tule või sädemetega kokku puutuda või süttida. Gaasiaurud võivad põhjustada plahvatuse.
3. Enne muruniiduki paigutamist kinnistesse ruumidesse laske mootoril jahtuda.
4. Tuleohu vältimiseks hoidke mootor, summuti ja kütusepaagi piirkond murust, lehtedest ja väljatulevast määrdest (ölist) puhas.
5. Kontrollige regulaarselt, ega murukogumisseadis ole kulunud või rikkis.
6. Ohutuse tagamiseks asendage kulunud või kahjustunud detailid.
7. Eraldage süüteküunlapistik, et takistada lubamatut kasutamist.
8. Eemaldage enne hoiundamist muru, lehed, määrded ja öli. Ärge hoidke muruniiduki peal teisi asju.
9. Kui niidukit pikemat aega ei kasutata, tühjendage bensiinipaak vabas öhus bensiini imipumba (saadaval ehituskaupade kaupluses) abil.
10. Selgitage lastele, et nad ei tohi niidukit kasutada. See ei ole mänguasi.

EE

• Kandke aku laadimise juures alati kaitseprille ja kindaid. Söövitava happe töttu esineb kõrgendatud vigastusoht!
• Aku laadimisel ei tohi kanda sünteetilistest materjalidest rõivaid, et vältida elektrostaatiliise laengu tõttu tekkida võivaid sädemeid.
  HOIATUS! Plahvatusohtlikud gaasid – vältige leeke ja sädemeid.
• Laadur sisaldab osi, nagu nt lüliti ja kaitse, mis võivad luua elektrikaare ja sädemeid. Jälgige kindlasti head ventilatsiooni garaažis või ruumis!
• Laadur on mõeldud hooldusvabade 12 V akude jaoks.
• Årge laadige ühekordselt kasutatavaid või vigaseid akusid.
  • Järgige akutootja juhiseid.
• Enne aku ühendamist või klemmide sulgemist eraldage seade vooluvõrgust.
  • Tähelepanu! Vältige leeke ja sädemeid.
• Laadimisel vabaneb plahvatusohtlik paukgaas.
  • Kasutage seadet kuivas ruumis.
• Ettevaatust! Akuhape on söövitava toimega.
• Peske pritsmed nahalt ja riietelt otsekohe seebilahusega maha. Loputage happepritsmed silmast otsekohe veega (15 min) ja pöörduge arsti poole.
• Ärge laadige mittelaetavaid akusid.
• Järgige kindlasti akutootja andmeid ja juhi-seid.
• Ärge laadige üheaegselt mitut akut.
• Võrgukaabel ja laaduri juhtmed peavad olema laitmatus seisukorras.
  • Hoidke lapsed akust ja laadurist kaugemale.
• Tähelepanu! Terava gaasilöhna korral on akuutne plahvatusoht. Ärge lülitage seadet välja. Ärge eemaldage akut toitevõrgust. Öhutage ruumi otsekohe. Laske akut klienditeenistusel kontrollida.
• Ärge kasutage juhet valel otstarbel.
• Ärge töstke laadurit juhtmest ning ärge kasutage juhet selleks, et pistik pistikupesast välja tömmata. Kaitske kaablit kuumuse, öli ja teravate nurkade eest.
  • Kontrollige, kas seadmel on kahjustusi.
• Katkised või kahjustatud detailid tohib lasta ainult klienditeenindustöökojas remontida või vahetada, kui kasutusjuhendis ei ole kirjas teisiti
• Pidage kinni vörgupinge väärtusest.
• Hoidke ühendused puhtad ja kaitske neid rooste eest.
• Iga puhastus- ja hooldustöö korral tuleb

seade vooluvõrgust eraldada.
- Aku ühendamisel ja laadimisel tuleb kanda kaitsekindaid ja kaitseprille.
- Tähelepanu! Årge ületage laadimisaega. Tõmmake pistik peale laadimisaja lõppu pistikupesast välja ja eraldage laadur akust.

1.2 Ohutusabinõud akude jaoks

1. Jälgige alati, et akusid rakendatakse öige polaarsusega (+ ja –), nagu on märgitud akule.

2. Ärge laske akusid lühisesse.

3. Ärge laadige ühekordselt kasutatavaid aku- sid.

4. Ärge laadige akusid üle!

5. Ärge kuumutage akusid!

6. Årge keevitage ega jootke vahetult akude läheduses!

7. Ärge võtke akusid lahti!

8. Ärge deformeerige akusid!

9. Ärge visake akusid tulle!

10. Hoidke akusid lastele kättesaamatus kohas.

11. Ärge lubage lastel ilma järelevalveta akusid vahetada!

12. Ärge hoidke akusid tule, pliitide või teiste soo- jusallikate lähedal. Ärge asetage akut otsese päikesekirguse kätte. Ärge kasutage ega hoidke neid kuuma ilmaga sõidukites.

13. Hoidke kasutamata akud metallesemetest eemal. Vastasel korral võib tekkida aku lühis ja seega kahjustused, põletused või isegi tu-leoht.

14. Kui seadet pikemat aega ei kasutata, eemaldage akud seadmest!

15. Ärge puutuge lekkinud akusid KUNAGI ilma vastava kaitseta. Kui lekkevedelik puutub kokku nahaga, tuleb selles piirkonnas nahk otsekohe jooksva vee all üle loputada. Takistage igal juhul silmade ja suu kokkupuutumist akuvedelikuga. Kui see siiski juhtub, pöörduge viivitamatult arsti poole.

16. Puhastage akukontaktid ja samuti seadmes paiknevad vastukontaktid enne akude pai-galdamist.

Lapsed alates 8. eluaastast ning piiratud füüsiliste, sensoorsete või vaimsete võimetega inimesed või kogemuste ja oskusteta isikud tohivad seda seadet kasutada juhul, kui neile on tagatud järelevalve või juhul, kui neid on juhendatud seadme ohutu kasutamise osas ja nad mõistavad sellest tulenevaid ohte. Lapsed ei tohi seadmega mängida. Puhastus- ja kasutajapoolseid hooldustöid ei tohi teostada lapsed ilma järelevalveta.

EE

Kasutuselt körvaldamine

Akud: Körvaldage kasutusest ainult sõidukite re-monditöökodade, spetsiaalsete vastuvõtukohtade või eriprügi kogumiskohtade kaudu. Küsige teavet kohalikust omavalitsusest.

HOIATUS

Aku tuleb enne muruniiduki kallutamist välja võtta. Akuhape võib välja voolata.

Jääkriskid:

Ka seadme eeskirjadekohasel kasutamisel esineb alati jääkriske. Järgmised ohud võivad tekkida seoses seadme konstruktsiooniga:

1. kuulmiskahjustused, juhul kui ei kasutata sobivaid körvaklappe;
2. tervisekahjustused, mis tulenevad käelaba ja käevarre vibreerimisest, juhul kui seadet kasutatakse pikema aja jooksul või kasutatakse ja hooldatakse valesti.

Oht!

Lugege kõiki ohutusjuhiseid ja juhendeid.

Ohutusjuhiste ja juhendite eiramine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles.

Seadmel asuva hoiatussildi seletus (vt joonis 21)

1) Lugege kasutusjuhendit
2) Tähelepanu! Oht väljapaiskuvate osade töttu. Hoidke ohutusse kaugusesse
3) Tähelepanu! Teravad terad – enne köiki hool- dus-, remondi-, puhastus- ja seadistustöid seisake mootor ja tömmake süüteküünla pis- tik välja
4) Enne töö alustamist täitke öli ja kütuseseguga
5) Ettevaatust! Kandke kõrvaklappe ja kaitseprille
6) Garanteeritud müratase.
7) Ettevaatust! Kuumad detailid. Hoidke kauge-male.
8) Tankige ainult väljalülitatud mootori korral.
9) Hoiatus lõikevigastuste eest. Pöörake tähelepanu pöörlevatele teradele.
10) Käivitusprotsess
11) Mootori käivitamis-seiskamishoob (l=mootor sisselülitatud; 0=mootor väljalülitatud)
12) Sõiduhoob (sidurihoob)
13) Kasutamiseks ainult kuivades ruumides
14) Kaitseklass II

2. Seadme kirjeldus ja tarnekomplekt

2.1 Seadme kirjeldus (joonised 1-20)

1a. Mootori käivitamis-seiskamishoob (mootorpidur)
1b. Sōiduhoob (sidurihoob)
2. Kütusepump (mehaaniline)
3. Ulemine ja alumine lükkesang
4a. Kogumiskott
4b. Külgmine väljaviskeava adapter
4c. Multšiadapter
4d. Täitetaseme näidik
5a. Väljaviskeava luuk
5b. Kiilrihma kate
5c. Külgmine väljaviskeava
6. Paagi täiteava kork
7a. Ölitäitekork
7b. Öli väljalaskekruvi
8. Lõikekõrguse reguleerimishoob
9a. Käivitusnöör
9b. Käivitusnööri konks
10. 2x juhtmeklamber
11a. 2x tähtmutter
11b. 2x kiirpinguti
11c. 2x alusseib
11d. 2x mutter
12a. 2x kruvi
13. Süüteküunlavõti
14. Akulaadija
15. Laadimispistik
16. Pardavõrgu pistik
17. Akupistik
18. Patareiboksi kaas
19. Kaitse (5 amprit)
20. Süütekününla pistik
21. 2x kuuskantsisevõti
22. Süütelukk
23. Aku 12V 7 Ah

2.2 Tarnekomplekt

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puudu, põörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

• Avage pakend ja võtke seade ettevaatlikult välja.
  Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).
• Kontrollige, kas tarnekomplekt on terviklik.

EE

• Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.
• Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.

Tähelepanu! Seade ja pakkematerjal ei ole laste mänguas- jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

• Bensiininiiduk
• Ülemine ja alumine lükkesang
Kogumiskott
• Külgmine väljaviskeava adapter
• Multšiadapter
• 2x juhtmeklamber
• 2x fikseerimismutter
• 2x kiirpinguti
• 2x alusseib
- 2x mutter
• 2x kruvi
• Süüteküunlavõti
Akulaadija
• 2x kuuskantsisevõti
Aku
• 1x käivitusnööri konks
• Bensiininiiduki hooldusraamat
• Aku ohutusnōuanded
• Originaalkasutusjuhend

3. Otstarbekohane kasutamine

Seadet võib kasutada ainult ettenähtud otstarbel. Igasugune muul otstarbel kasutamine ei ole lubatud. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja, mitte tootja.

Bensiinimootoriga muruniiduk sobib kasutamiseks kodumajapidamises ja hobiaianduses.

Eramajapidamise ja hobiaianduse muruniidukid on sellised, mille aastane kasutus ei ületa tavaliselt 50 tundi ning mida kasutatakse muru või muruplatside hooldamiseks, kuid mitte avalikes rajatistes, parkides, spordiplatsidel ega põllu- ja metsamajanduses.

Laadur on möeldud hooldusvabade 12 V starteriakude laadimiseks.

Pidage meeles, et meie seadmed ei ole ette nähtud kommerts-, kutsealaseks ega tööstuslikuks

kasutamiseks. Kui seadet kasutatakse tööstuslikul või ärilisel otstarbel või ka nendega võrdväärsetes tegevustes, kaotab meiepoolne garantii kehtivuse. Muruniiduki nõuetekohase kasutamise eelduseks on tootja poolt antud kasutusjuhendi järgimine. Kasutusjuhendis on ka käitus-, hool-dus- ja korrashoiutingimused.

Tähelepanu! Füüsilise ohu töttu kasutajale ei tohi muruniidukit kasutada järgmisteks töödeks: põösaste, hekkide ja puhmaste pügamiseks; katusetaimestiku või rõdukastide ääretaimede või muru lõikamiseks või purustamiseks; könniteede puhastamiseks (puhtaks puhumiseks) ega hekseldajana puu- ja hekilõikmete purustamiseks. Veel ei tohi muruniidukit kasutata maapinna ebatasasuste, nt mutimullahunnikute tasandamiseks.

Ohutuse kaalutlustel ei tohi muruniidukit kasutada teiste tööriistade ega mingisuguste instrumenti-komplektide ajamseadmena.

4. Tehnilised andmed

Mootori tüüp .... ühesilindriline neljataktimootor .... 173 ccm/2,7kW

Pöörete arv n _0 : 2900 ± 100 min ^-1

Kütus:......Bensiin

Paagi maht: ca 1,5 l

Mootoriōli: ca 0,6 l/10W30

Süüteküünal: F7RTC

Lõikekõrguse

reguleerimine: .... tsentraalne (30–80 mm)

Lõikelaius: 510 mm

Kaal: 41,5kg

Akulaadija

Vörgupinge: 100–240V AC \~ 50/60 Hz

Nimi-väljundpinge: 14,5 V d.c.

Nimiväljundvool: 0,8 A

Aku mahutavus: 7 Ah

Ohutuskategooria: ...... II/回

Aku pinge: 12 V

Müra ja vibratsioon

Helirōhu tase L _nA 81,9 dB(A)

Hälbepiir K_ .....3 dB

Müratase L _WA 98 dB(A)

Hälbepiir K _WA 1,96 dB

EE

Kasutage körvaklappe.

Müra võib põhjustada kuulmiskaotust.

Võngete emissiooniväärtus a_h=4,5 m/s^2 Värisemine K = 1,5 m/s ^2

Tugeva müra ja vibratsiooni tekke töttu tuleks väl- tida pikemaaegset töötamist.

Piirake müra teket ja vibratsiooni miinimumi!

• Kasutage ainult täiesti korras seadmeid.
  • Hooldage ja puhastage seadet korrapäraselt.
  • Kohandage oma töömeetodid seadmega.
• Ärge koormake seadet üle.
  • Laske seadet vajaduse korral kontrollida.
  • Lülitage seade välja, kui seda ei kasutata.

5. Enne kasutuselevõttu

5.1 Komponentide kokkupanemine

Kättetoimetamisel on möned detailid lahti vöetud Kokkupanemine on lihtne, kui järgitakse järgmisi juhiseid.

Tähelepanu! Kokkupanemisel ja hooldustöödel on Teil vaja järgmisi lisatöövahendeid, mida ei ole tarnekomplektis:

• lame ölikogumisvann (ölivahetuse jaoks)
  • möötetops 1 l (öli-/bensiinikindel)
  • bensiinikanister
  • lehter (paagi täiteavasse sobiv)
• majapidamislapid (öli-/bensiinijääkide pühkimiseks; ära saab visata tanklas)
• bensiini imipump (plastmudel, saadaval ehituspoodides)
• käsipumbaga ölikann (saadaval ehituspoodides)
  • mootoriōli

Montaaž

1. Paigaldage alumine ja ülemine lükkesang (3), nagu joonistel 3a-3b on näidatud. Vastavalt soovitud sangakõrgusele valige välja üks kinnitusava.
   Tähtis! Reguleerige mölemale poolele üks ja sama kõrgus!
2. Asetage käivitusnööri käepide (9a) selleks ettenähtud konksu külge, nagu joonisel 3c on näidatud.
3. Fikseerige trossid juuresolevate klambrite (10) abil juhtraua külge.
4. Tõstke väljaviskeava kaas (pos. 5a) ühe käega üles ja paigaldage murukogumiskorv (pos.

4a), nagu joonisel 4a on näidatud.

Tähelepanu! Aku kallal töötamisel ja selle kasutusest körvaldamisel tuleb järgida tootja ohutuseeskirju.

Hoiatus! Enne aku paigaldamist peaks sel-leks volitatud isik eemaldama endal metallist käevõrud, käekellad, sõrmused jms. Kui need esemed puutuvad kokku akupoolustega või voolujuhtivate juhtmetega, võib see põhjustada põletushaavu.

Hoiatus! Kontrollige enne igakordset kasutuselevõttu juhtmete ja pistiku isolatsiooni. Defektse isolatsiooni korral ei tohi seadet tööle panna.

Hoiatus! Laske remonditöid teostada ainult spetsiaalses töökojas või tootja juures.

5.2 Aku paigaldamine ja väljavõtmine (joonis 13-16)

Tähelepanu! Kasutage niidukit ainult hooldusvaba 12 V akuga.

Avage akukate (joon. 13/ pos. 18). Asetage aku (pos. 23) sokli (joonis 14) peale. Ühendage punane juhe köigepealt + külge ja seejärel must juhe – külge (joonis 15). Ühendage aku pistik (joonis 16 / pos. 17) pardavörgupistikuga niidukil (joonis 16 / pos. 16). Väljavõtmine toimub vastupidises järjekorras.

Tähelepanu! Ärge eemaldage akut töötamise ajal pardavõrgust, see võib rikkuda laadimiselek- troonika.

5.3 Kaitsme vahetamine (joonis 17)

Vahetage defektne kaitse välja (pos. 19), nagu on näidatud joonisel 17.

5.4 Aku laadimine pardavõrgu kaudu

Akut laaditakse töötamise ajal generaatori abil pardavõrgu kaudu.

5.5 Aku laadimine laaduri abil (joonis 18-20)

Kui aku on tūhi, laetakse seda laaduri abil (tarnekomplektis) majapidamise elektrivõrgu kaudu. Eraldage aku akupistiku (pos. 17) väljatõmbamise teel pardavõrgu pistikust (pos. 16).

Järgige laadimisel akutootja ohutusjuhiseid. Peale aku ühendamist akulaaduriga akupistiku (pos. 17) ja laadimispistiku (pos. 15) abil võite laaduri 230 V\~50 Hz pistikupesasse ühendada. Mõne teise pingega pistikupesasse ühendada ei

EE

tohi.

Punane lamp laaduril näitab, et akut laetakse. 8–9 tunni pärast on aku täielikult laetud. Seda näitab roheline lamp laaduril.

Kui laadimine on lõpetatud (roheline tuli põleb), eraldage laadur võrgust. Ühendage akupistik nii- duki pardavõrgu pistikuga ja paigaldage akukate.

Tähelepanu! Laadimise tõttu võib tekkida paukgaas, mistõttu tuleb laadimise ajal vältida sädemete teket või lahtist tuld.

Laadimisaja arvestamine:

Laadimisaja määrab aku täituvuse tase. Tühja aku korral vöib ligikaudset laadimisaega arvestada järgmise valemi järgi:

Laadimisaeg/h =

Aku maht Ah / Amp. (laadimisvool aritm.)

Näide = 4 Ah / 0,4 A = 10 h max

Mõõdukalt tühjenenud aku korral liigub tugev käivitusvool umbes nimivoolu tugevusena. Laadimise aja jooksul alaneb laadimisvool.

5.6 Lõikekõrguse reguleerimine

Tähelepanu! Löikekörgust vöib reguleerida ainult siis, kui mootor on seisatud ja süüte- kühna pistik välja tömmatud.

• Enne niitmise alustamist kontrollige, ega lõike-instrumentendid pole nürid ega nende kinnitus-vahendid kahjustatud. Asendage nürid ja/või kahjustatud lõiketerad vajadusel kogu komplektina, et mitte tasakaalutust tekitada. Selle kontrollimise ajal seisake mootor ja tömmake süüteküünla pistik välja.
• Lõikekõrguse reguleerimine toimub tsentraalselt lõikekõrguse reguleerimishoovaga (joonis 7 / pos. 8). Võimalikud on erinevad lõikekõrgused.
• Kasutage lõikekõrguse reguleerimishooba ja tömmake see soovitud asendisse. Laske lõikekõrguse reguleerimishooval fikseeruda.

6. Käsitsemine

Tähelepanu!

Mootor tarnitakse ilma kütuseta. Enne töö alustamist pange kindlasti masinasse öli ja bensiini.

Aku ei ole tarnimise ajal ühendatud. Ühendage aku enne kasutuselevõttu, nagu joonisel 5.2 on kirjeldatud.

Laadige aku pärast pikemat seismist enne kasutuselevõttu täielikult (joonis 5.5).

Märkus!

Mootor tarnitakse ilma kütuseta. Enne töö alustamist pange kindlasti masinasse öli ja bensiini.

1. Kontrollige ölitaset (vt 7.2.1).
2. Kasutage bensiini lisamiseks lehtrit ja mõõdu- topsikut. Veenduge, et bensiin oleks puhas.
   Hoiatus! Kasutage ainult turvalist bensiinikanis-trit. Ärge suitsetage bensiini lisamise ajal. Enne bensiini lisamist lülitage mootor välja ja laske sel mõned minutid jahtuda.
3. Veenduge, et süütejuhe oleks süüteküünla külge ühendatud.

Mootori käivitamis-seiskamishoova turvalisuse kontrollimine

Muruniiduki tahtmatu käivituse vältimiseks ning ohu korral mootori ja tera kiire seiskamise tagamiseks on mootor varustatud mootori käivitamisseiskamishoovaga (joonis 5a/pos. 1a). Seda tuleb vajutada (joonis 5b), enne kui muruniiduk käivitatakse. Mootori käivitamis-seiskamishoova lahtilaskmise korral peab see pöörduma tagasi lähtepositsiooni (joonis 5a).

Enne mootori käivitamist peate seda toimingut mõned korrad teostama, veendumaks, et hoovad ja nöörid korralikult töötavad.

Korrake seda katset veelkord käivitatud mootoriga. Pärast mootori käivitamis-seiskamishoova lahtilaskmist peab mootor mõne sekundi jooksul seiskuma. Kui see nii ei ole, pöörduge klienditeeninduse poole.

Oht! Lõiketera pöörleb, kui mootorit käivitatakse.

EE

6.1 Mootori käivitamine

6.1.1 E-starteri abil käivitamine

1. Veenduge, et süütejuhe oleks süüteküünla külge ühendatud.
2. Vajutage 3 korda (mehhaanilist) kütusepumpa (joonis 6/2). Soojakstöötanud mootori korral vöib see etapp ära jääda.
3. Seiske muruniiduki taga. Vajutage mootori käivitamis-seiskamishooba (joonis 5b) ühe käega. Teine käsi on süütelukul.
4. Käivitage mootor, keerates süütevõtit süü- telukus (joonis 1 / pos. 22). Kui mootor on käivitunud, keerake süütevõti kohe tagasi lähteasendisse. Süütevõtme uuestikeeramine mootori töötamise ajal põhjustab käivitussü- teemi kahjustumist.
   Märkus! Külma ilma korral vöib olla vajalik käivitusprotsessi korrata.

6.1.2 Tagasikeriva nööriga starteri abil käivitamine

1. Veenduge, et süütejuhe oleks süüteküünla külge ühendatud.
2. Vajutage kolm korda (mehaanilist) kütuse-pumpa (joonis 6/2). Soojakstöötanud mootori korral vöib see etapp ära jääda.
3. Seiske muruniiduki taga. Vajutage mootori käivitamis-seiskamishooba (joonis 5b) ühe käega. Teine käsi on starteri käepidemel.
4. Käivitage mootor tagasitömbuva nööriga starteri (joonis 1 /9) abil. Selleks tömmake käepide u 10–15 cm (kuni tuntava takistuseni) välja, seejärel tömmake jõuliselt nõksatusega enda poole. Kui mootor ei käivitu, tömmake veel kord käepidemest.
   Märkus! Ärge laske starterinööril tagasi paiskuda.
   Märkus! Külma ilma korral vöib olla vajalik käivitusprotsessi korrata.

Sõiduajam

Sõiduhoob /sidurihoob (joonis 5a / pos. 1b): kui te seda (joonis 5c) vajutate, ühendatakse sõiduajami sidur ja muruniiduk hakkab töötava mootori korral liikuma. Liikuva muruniiduki peata-miseks vabastage sõiduhoob õigeaegselt. Harju-tage esimesel niitmisel liikuma hakkamist ja kinni pidamist, kuni olete liikumisega tuttav.

6.2 Juhised öigeks niitmiseks

Oht!

Ärge avage väljaviskeluuki kunagi siis, kui kogumisseadeldist tühjendatakse ja mootor veel töötab. Liikuv tera vöib pöhjustada vigastusi.

Kinnitage väljaviskeluuk ja murukogumiskorv alati korralikult. Enne eemaldamist lülitage mootor välja.

Seisake mootor enne iga seadistus-, hool-dus- ja remonditööd ja oodake, kuni tera enam ei pöörle. Tömmake süüteküünla pistik välja.

Multšimine (joonis 4b)

Multšimisel peenestatakse niidetud materjal niiduki kinnises korpuses ja jaotatakse uuesti murule. Rohu kogumine ja edasine käitlemine jäävad ära.

Tähelepanu: multšimine on võimalik ainult suhteliselt lühikese muru korral. Parimad tulemused saavutate ainult multšitera abil (saadaval lisatarvikuna).

Multšimisfunktsiooni kasutamiseks võtke kogumiskott küljest ja lükake multšiadapter (pos. 4c) väljaviskeava külge ja sulgege väljalaskeklapp.

Külgmine väljaviskeava (joonis 4c)

Külgmise väljaviskeava kasutamiseks peaks multšiadapter olema paigaldatud. Paigaldage külgmine väljaviskeadapter (pos. 4b), nagu on näidatud joonisel 4c.

6.3 Enne niitmist

Tähtsad juhised

1. Riietuge õigesti. Kandke tugevaid jalatseid, mitte sandaale ega tenniseid.
2. Kontrollige lõiketera. Kõver või muud moodi kahjustatud tera tuleb originaalteraga asendada.
3. Täitke bensiinipaak vabas öhus. Kasutage täitelehtrit ja mõõdukopsikut. Pühkige ülevoolanud bensiin ära.
4. Lugege ja järgige kasutusjuhendit ning juhi- seid mootori ja lisaseadmete kohta. Hoidke juhend ka teiste seadme kasutajate jaoks kättesaadavas kohas.
5. Heitgaasid on ohtlikud. Käivitage mootor ainult vabas õhus.

EE

1. Veenduge, et kõik ohutusseadised oleks olemas ja ka töötaksid korralikult.
2. Seadet võib kasutada ainult selline inimene, kes selleks sobib.
3. Märja muru niitmine võib olla ohtlik. Niitke muru võimalikult kuivalt.
4. Paluge teistel inimestel või lastel niidukist eemale hoida.
5. Ärge niitke kunagi halva nähtavuse korral.
6. Tõstke maas vedelevad lahtised esemed enne niitmist üles.

6.4 Juhised öigeks niitmiseks

Tähelepanu! Ärge avage väljaviskeluuki kunagi siis, kui kogumisseadeldist tühjendatakse ja mootor veel töötab. Liikuv tera vöib pöhjustada vigastusi.

Kinnitage väljaviskeluuk ja murukogumiskorv alati korralikult. Enne eemaldamist lülitage mootor välja.

Pidage alati kinni juhtraua pikkusest ohutust kaugusest tera korpuse ja kasutaja vahel. Nõlvakutel ja mäekülgedel niites ja sõidusuunda muutes on vaja erilist ettevaatlikkust. Hoolitsege kindla jalgealuse eest, kandke libisemiskindlate, haarduvate taldadega jalatseid ja pikki pükse. Niitke alati nõlvakuga risti.

Ohutuse kaalutlustel ei tohi muruniidukiga niita üle 15-kraadilistel kallakutel.

Olge eriti ettevaatlik tagurpidi liikumisel ja muruniiduki tömbamisel. Komistamisoht!

6.5 Niitmine

Niitke ainult teravate, tervete teradega, et rohukōrred narmendama ei hakkaks ega muru kollaseks muutuks.

Puhta lõiketulemuse saavutamiseks juhtige muruniidukit võimalikult sirgeid radu pidi. Seejuures peavad need rajad alati mõne sentimeetri jagu kattuma, et ühtki riba muru püsti ei jääks.

Hoidke niiduki korpuse alumine pool puhas ja eemaldage kindlasti murujäägid. Jäägid raskendavad käivitumist, rikuvad lõikekvaliteeti ja muru väljaviset. Nõlvakutel tuleb sättida lõikerada risti mäekülge.

Muruniiduki kõrvale libisemist saab takistada ülespoole kaldu asendiga. Valige lõikekõrgus vastavalt muru tegelikule pikkusele. Niitke mitu

korda, nii et ühe korraga lühendataks muru maksimaalselt 4 cm võrra. Enne tera üksköik missugust kontrolli seisake mootor. Arvestage sellega, et pärast mootori väljalülitamist pöörleb tera veel mõne sekundi jooksul edasi. Ärge püüdke kunagi tera peatada. Kontrollige regulaarselt, kas tera on õigesti kinnitatud, heas seisukorras ja korralikult teritatud. Kui see nii ei ole, teritage või asenda-ge tera. Kui liikuv tera puutub mingi asja vastu, seisake muruniiduk ja oodake, kuni tera täielikult seisab. Seejärel kontrollige tera ja terahoidiku seisukorda. Kui midagi on kahjustatud, tuleb see välja vahetada.

Juhised niitmiseks:

1. Pange tähele kövu esemeid. Muruniiduk vöib kahjustuda vöi tekitada vigastusi.
2. Kuum mootor, summuti või ajam võivad põhjustada põletusi. Ärge puutuge!
3. Nõlvakutel või järsult langeva maastiku korral niitke ettevaatlikult.
4. Päevavalguse puudumisel või ebapiisava kunstvalgustuse tõttu tuleb niitmine lõpetada.
5. Kontrollige niidukit, tera ja teisi detaile, kui Te söitsite võõrkeha otsa või kui seade vibreerib tavalisest tugevamini.
6. Ärge tehke ühtegi seadistuse muudatust ega remonti ilma mootorit eelnevalt seiskamata. Tõmmake süütejuhtmepistik välja.
7. Tänaval või selle läheduses jälgige liiklust. Hoidke muru väljaviskeava teest kaugemale.
8. Vältige kohti, kus rattad enam ei haardu või niitmine ei ole ohutu. Tagurpidi liikumisel veenduge, et Teie taga ei oleks väikesi lapsi.
9. Tiheda, kõrge muru korral seadistage kõrgeim lõikeaste ja niitke aeglaselt. Enne muru või muude ummistuste kõrvaldamist seisake mootor ja lahutage süütejuhe.
10. Årge eemaldage kunagi detaile, mis on möel-dud ohutuse jaoks.
11. Årge valage kunagi bensiini mootorisse, mis on veel kuum või töötab.

6.6 Murukogumiskorvi tühjendamine

Kohe, kui murujäägid niitmise ajal maha jäävad, tuleb kogumiskorvi tühjendada. Tähelepanu! Enne kogumiskorvi äravõtmist seisake mootor ja oodake lõiketera seismajäämist.

Kogumiskorvi äravõtmiseks tõstke ühe käega väljaviskeluuk üles, teise käega võtke kogumiskorv kandesangast välja (joonis 4a).

Ohutusnõuetele vastavalt langeb väljaviskeluuk kogumiskorvi väljavõtmisel kinni ja sulgeb tagumise väljaviskeava. Kui seejuures jäävad muru-

EE

jäägid avasse rippuma, on mootori hölpsamaks käivitamiseks vaja muruniidukit umbes 1 m vörra tagasi tömmata.

Ärge eemaldage lõikamisjääke niiduki korpuse ja tööinstrumenti küljest käe ega jalaga, vaid sobiva abivahendiga, nt harja või käsiharjaga.

Korraliku kokkukogumise tagamiseks tuleb kogumiskorv ja eriti õhuvõre seestpoolt pärast kasutamist puhastada.

Pange kogumiskorv kohale ainult väljalülitatud mootori ja seisva lõikeinstrumendiga.

Töstke väljaviskeluuk ühe käega üles, teise käega hoidke kogumiskorvi käepidemest ja pange ülalt kohale.

6.7 Pärast niitmist

1. Enne muruniiduki paigutamist kinnisesse ruu-mi laske mootoril maha jahtuda.
2. Eemaldage enne hoiustamist muru, lehed, määrded ja öli. Ärge hoidke muruniiduki peal teisi asju.
3. Enne järgmist kasutamist kontrollige kõiki kruvisid ja mutreid. Lõdvalt kinni olevad kruvid tuleb kinni keerata.
4. Tühjendage enne järgmist kasutamist murukogumiskorv.
5. Eraldage süütekünlapistik, et takistada lubamatut kasutamist.
6. Jälgige, et niidukit ei jäetaks ohuallika kõrvale. Gaasiaurud võivad põhjustada plahvatuse.
7. Remontimisel võib kasutada ainult originaaldetaile või tootja poolt heakskiidetud detaile (vt garantiitunnistuse aadressi).
8. Kui niidukit pikemat aega ei kasutata, tühjendage bensiinipaak bensiini imipumbaga.
9. Lapsed ei tohi niidukit kasutada. See ei ole mänguasi.
10. Ärge hoidke bensiini sädemeallika läheduses. Kasutage alati kontrollitud kanistreid. Hoidke bensiin lastest eemal.
11. Õlitage ja hooldage seadet
12. Mootori seiskamine:

Mootori seiskamiseks laske mootori käivitamis-seiskamishoob (joonis 5a / pos. 1a) lahti. Tömmake süüteküünlapistik süüteküünlalt ära, et takistada mootori käivitumist. Kontrollige enne järgmist käivitamist mootorpiduri trossi. Kontrollige, kas tross on öigesti paigaldatud. Kokkumurtud või kahjustatud pidurdustross tuleb vahetada.

7. Puhastus, hooldus, hoiustamine, transport ja varuosade tellimine

Tähelepanu!

Töötava mootori korral ärge tehke midagi süütesüsteemi voolujuhtivate detailide juures ega puudutage neid. Enne köiki hooldus- ja korrashoiutöid tömmake süüteküunlapistik süüteküunlalt ära. Ärge tehke töötava seadme juures mingisuguseid töid. Tööd, mida selles kasutusjuhendis pole kirjeldatud, tuleb lasta teha volitatud töökojas.

7.1 Puhastamine

Pärast igat kasutuskorda tuleb niidukit põhjalikult puhastada. Eriti vajab puhastamist terakinnituse alumine pool. Selleks kallutage muruniiduk tahapoole, vajutage lükkesanga alla.

Märkus: Muruniidukit ei tohi kallutada üle 90 kraadi. Köige kergem on mustust ja muru eemaldada kohe pärast niitmist. Kuivanud murujäägid ja mustus võivad niitmistööd takistada. Kontrollige, kas muru väljaviskekanal on murujääkidest puhas, vajadusel eemaldage jäägid. Ärge puhastage niidukit kunagi veejoa ega körgsurvepesuriga. Arvestage, et seadme sisemusse ei tohi vett sattuda. Ågressiivseid puhastusvahendeid nagu külmpuhastusvahend või puhastusbensiin ei tohi kasutada.

7.2 Hooldus

Hooldusintervallid leiate juuresolevast bensini hooldusvihikust.

Tähelepanu: määrdunud hooldusmaterjal ja käitusained viige selleks ettenähtud kogumiskohta.

7.2.1 Rattateljed ja rattarummud

Neid tuleks kord hooajal kergelt sisse määrida. Selleks võtke ilukapslid kruvikeerajaga ära ja va-bastage rataste kinnituskruvid.

7.2.2 Tera

Ohutuse kaalutlustel laste tera ainult volitatud töökojas teritada, tasakaalustada ja paigaldada. Optimaalse töötulemuse saavutamiseks soovitame lasta tera kord aastas kontrollida.

Tera vahetamine (joonis 8)

Lõikeinstrumendi vahetamisel võib kasutada ainult originaalvaruosi. Tera tähis peab vastama varuosaloendis toodud numbrile.

Ärge paigaldage kunagi teistsugust tera.

EE

Kahjustatud tera

Kui tera peaks köigest ettevaatlikkusest hoolimata mingi takistuse vastu minema, seisake mootor kohe ja tömmake süüteküünlapistik ära. Kallutage niidukit küljele ja kontrollige tera kahjustusi. Kahjustatud või köverad terad tuleb välja vahetada. Ärge painutage köverat tera sirgeks. Ärge töötage kunagi kövera või väga kulunud teraga, see põhjustab vibratsiooni ja selle tagajärjel võib niidukile lisakahjustusi tekkida. Tähelepanu: kahjustatud teraga töötamisel on vigastusoht.

Tera teritamine

Tera lõikekülgä saab metallviiliga teritada. Tasakaalutuse vältimiseks laske teritada ainult volitatud töökojas.

7.2.3 Ölitaseme kontroll

Tähelepanu: ärge käitage mootorit kunagi ilma ölita või liiga vähese öliga. See võib põhjustada mootori kahjustumist.

Ölitaseme kontrollimine:

Asetage muruniiduk tasasele, siledale pinnale. Keerake ölimöötevarras (joonis 9a / pos. 7a) vasa-kule pöörates ära ja pühkige varras puhtaks. Pis-tke möötevarras kuni piirajani täiteavasse sisse tagasi, ärge keerake kinni. Tõmmake möötevarras välja ja vaadake horisontaalses asendis ölitaset. Ölitase peab olema ölimöötevarda tähiste MAX ja MIN vahel (joonis 9b).

Õlivahetus

Mootoriõli tuleb vahetada ruumitemperatuuril.

• Pange muruniiduki alla lame ölikogumisvann.
• Avage ölitäitekork (joonis 9a / pos. 7a).
- Avage öli väljalaskekork (joonis 9c / pos. 7b). Laske soojal mootoriölil kogumisnõusse voolata.
- Pärast vana öli väljavoolamist sulgege öli väljalaskekruvi.
- Valage mootoriõli sisse kuni õlimõõtevarda ülemise märgini.
- Tähelepanu! Ölitaseme kontrollimiseks ärge keerake ölivarrast kinni, vaid asetage see ainult kuni keermeni sisse.
- Vana öli tuleb suunata jäätmekäitlusse vastavalt kehtivatele seadustele.

7.2.4 Trosside hooldus ja seadistamine

Õlitage trosse sageli ja kontrollige nende liikuvust.

7.2.5 Ôhufi Itri hooldamine (joonis 10a/10b)

Määrdunud õhufi Iter vähendab mootori võimsust, sest karburaatorisse pääseb vähe õhku. Väga tolmuse õhu korral tuleb õhufi ltrit sagedamini kontrollida.

Tähelepanu: ärge puhastage õhufiltrit mitte mingil juhul bensiini või süttivate lahustitega. Puhastage õhufi ltrit ainult suruõhuga või kloppides.

Puhastage süüteküünal vasktraatharja abil.

• Tõmmake süüteküünla pistik (joonis 11 / pos. 20) keerates välja.
  • Eemaldage süüteküünal küünlavõtmega.
• Kokkupanek toimub vastupidises järjekorras.

7.2.7 Kiilrihma kontrollimine

Kiilrihma kontrollimiseks eemaldage kiilrihma kate, nagu on joonisel 12 kujutatud (joonis 12 / pos. 5b).

7.2.8 Remont

Pärast remonti või hooldust veenduge, et kõik ohutustehnilised detailid oleksid paigaldatud ja töökorras. Hoidke vigastusi tekitada võivaid detaile teistele inimestele ja lastele kättesaamatus kohas.

Tähelepanu! Vastavalt garantiiseadusele ei vastuta me kahjude eest, mis tekivad asjatundmatu remondi tõttu või kui varuosadena ei kasutata originaaldetaile ega meie poolt lubatud detaile. Samuti ei vastuta me asjatundmatu remondi tõttu tekitatud kahju eest. Laske remont teha klienditeenindusel või volitatud spetsialistil. Sama kehtib ka lisatarvikute kohta.

7.2.9 Tööajad

Tööaegade osas järgige kehtivaid eeskirju, mis võivad piirkonniti erineda.

7.2.10 Aku hooldus ja korrashoid

• Jälgige, et aku oleks alati kindlalt paigaldatud.
- Peab olema tagatud laitmatu ühendus elektrisüsteemiga.
• Hoidke aku puhta ja kuivana.

EE

7.3 Muruniiduki ettevalmistus hoiustamiseks

Hoiatus: ärge eemaldage bensiini suletud ruumides, lahtise tule lähedal või suitsetades. Gaasiaurud võivad põhjustada plahvatuse või tulekahju.

1. Tühjendage bensiinipaak bensiini imipumba- ga.
2. Käivitage mootor ja laske sel töötada, kuni järelejäänud bensiin on ära kasutatud.
3. Teostage pärast iga hooaega ölivahetus. Selleks eemaldage soojast mootorist vana mootoriöli ja valage uus sisse.
4. Eemaldage silindri pealt süüteküünal. Lisage ölikannuga silindrisse u 20 ml öli. Tömmake aeglaselt starteri käepidet, et öli silindrit see-stpoolt kaitseks. Keerake süüteküünal kohale tagasi.
5. Puhastage silindri jahutusribid ja korpus.
6. Värvikihi kaitsmiseks puhastage kogu seade.
7. Hoidke seadet hästi ventileeritud kohas.
8. Võtke aku välja, kui panete muruniiduki kaue-maks kui kolmeks kuuks seisma.

Juhised aku hoiustamiseks leiate aku ohutusju-histest (punkt 3).

7.4 Muruniiduki ettevalmistus transportimiseks

1. Tühjendage bensiinipaak (vt punkt 7.3/1)
2. Laske mootoril nii kaua töötada, kuni järelejäänud bensiin on ära kulutatud.
3. Laske mootoriöli soojast mootorist välja.
4. Tõmmake süütekünlapistik süütekünlalt.
5. Puhastage silindri jahutusribid ja korpus.
6. Pange käivitusnöör konksu taha (joonis 3c). Vabastage tähtmutrid ja keerake ülemine juhtraud alla. Jälgige seejuures, et kokkukee-ramisel ei murtaks trosse kokku.
7. Hõõrdumise vältimiseks keerake mõni kiht lainepappi ülemise ja alumise juhtraua ja mootori vahele.

7.5 Kuluosad, kulumaterjal ja varuosad

Varuosad, kuluosad ja kulumaterjal nagu nt mootoriöli, kiilrihm, süüteküünlad, öhufilter, bensiinifilter, akud ja tera ei kuulu seadme garantii alla.

7.6 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised andmed:

Seadme tüüp
- Seadme artikli number
• Seadme identifitseerimisnumber
• Vajaliku varuosa number
Kehtivad hinnad ja info leiate aadressilt www.isc-gmbh.info.

8. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosnevad mitmesugustest materjalidest nagu nt metall ja plast. Viige katkised detailid spetsiaalsesse kogumiskohta. Küsige lisateavet erialakauplusest või kohalikust omavalitsusest!

EE

9. Veaotsinguplaan

Hoiatus: enne kontrollimist või reguleerimist seisake mootor ja tõmmake süütejuhe välja.

Hoiatus: ärge unustage, et kui mootor on pärast reguleerimist või remonti mõne minuti töötanud, on väljalasketoru ja teised detailid kuumad. Põletuste vältimiseks ärge puudutage neid.

Rike Võimalik põhjus Kõrvaldamine
Ebaühtlane töötami- ne, seadme tugev vibreerimine	- Kruvid on lahti- Terakinnitus on lahti- Tera on tasakaalust väljas	- Kontrollige kruvisid- Kontrollige terakinnitust- Vahetage tera välja
Mootor ei tööta - Mootori käivitamis-seiskamishoob ei ole vajutatud- Süüteküünal on defektne.- Kütusepaak tühi		- Vajutage mootori käivitamis-seiska- mishooba- Vahetage süüteküünal- Lisage kütust
Mootor töötab ebaühtlaselt	- Ōhufi Iter on määrdunud- Süüteküünal on määrdunud	- Puhastage õhufi Iter- Puhastage süüteküünal
Muru läheb kolla- seks, muru lõige on ebaühtlane	- Tera on nüri- Lõikekõrgus on liiga väike	- Teritage tera- Seadistage õige kõrgus
Väljaviskeava ei ole puhas	- Lõikekõrgus on liiga madal- Tera on kulunud- Kogumiskorv on ummistunud	- Seadistage õigesti- Vahetage tera- Tühjendage kogumiskorv
Akut ei laeta - Aku pistikühenduse kontakt on halb- Aku on rikutud- Kaitse (pos. 19) 5A on defektne		- Puhastage kontaktid- Laske akut spetsialistil kontrollida ja vajadusel vahetage välja- Kontrollige seadme toimimist möne teise akuga, vahetage kaitse välja
Starter ei keerle - Aku on tühi- Aku ei ole ühendatud- Pistikühendused puuduvad		- Laadige akut- Ühendage aku- Kontrollige pistikühendusi

EE

Ainult Euroopa Liidu riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.

Taaskasutusalternatiiv tagasisaatmismõudele:

Elektriseadme omanik on kohustatud omandisuhte löppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega vöib vana seadme loovutada ka tagasivötukohta, mis korraldab selle körvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult iSC GmbH loal.

Tehnilistemuudatusteõigusreserveeritud

EE

Hooldusteave

Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re-monditööd, varu- ja kuluosade muretsemine või kulumaterjalid.

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kategooria Näide
Kuluosad* Ōhufi lter, kōritrossid, kogumiskorv, rehvid, sōidusidur
Kulumaterjal / Kuluosad* Tera
Puuduolevad detailid

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märki-gekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

• Kas seade on töötanud või oli ta algusest peale defektne?
• Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
  • Missugune tõrge Teie arvates seadmel on (põhitunnus)?
  Kirjeldage seda törget.

EE

Garantiitunnistus

Lugupeetud klient!

Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse löpus toodud aadressil vöi kauplusesse, kust Te seadme ostsite. Garantiinöuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega.

Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutsetegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garantiiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

1. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või voolulligi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu.

- seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel).

- kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

1. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaaj kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

2. Garantiinõude esitamiseks registreerige defektne seade alltoodud aadressil: www.isc-gmbh.info. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele.

LV

Satura rādītājs
