Produkttype	Bensindrevet gressklipper
Merke	Gardol
Modell	GBM-E 51 R HW E
Motor	4-takts motor, 173 cm³, 2,7 kW
Klippebredde	510 mm
Klippehøyde	30 - 80 mm, sentral justering
Vekt	41,5 kg
Bensintankkapasitet	Omtrent 1,5 L
Motoroljekapasitet	Omtrent 0,6 L (10W30)
Batteri	12 V, 7 Ah (vedlikeholdsfritt)
Starttype	Elektrisk (nøkkel) og snorstarter
Hjuldrev	Ja, med koblingsspak
Klippefunksjoner	Oppsamling (oppsamlingspose), sideutkast, mulching
Lydnivå (lydtrykk)	81,9 dB(A)
Lydnivå (lydeffekt)	98 dB(A)
Hørselsvern påkrevd	Ja
Vedlikeholdsfrekvens for luftfilter	Regelmessig, rengjør med trykkluft
Oljeskift	Etter hver sesong eller etter behov
Tennplugg	F7RTC
Slitedeler	Kniv, luftfilter, kilerem, tennplugg, batteri
Garanti	60 måneder (under visse betingelser)

Ofte stilte spørsmål - GBM-E 51 R HW E Gardol

Hvilken type motorolje skal brukes til Gardol GBM-E 51 R HW E gressklipper?

Bruk motorolje 10W30. Kapasiteten er omtrent 0,6 L. Kontroller nivået regelmessig med peilepinnen.

Hvordan starter jeg gressklipperen med elektrisk starter?

Sørg for at tennkabelen er tilkoblet. Trykk 3 ganger på drivstoffpumpen (Primer). Aktiver start/stopp-spaken og drei tenningsnøkkelen i tenningslåsen. Sett nøkkelen tilbake i startposisjon når motoren starter.

Hvordan justerer jeg klippehøyden?

Justeringen gjøres sentralt med klippehøydejusteringsspaken (pos. 8). Aktiver spaken og sett den i ønsket posisjon (30 til 80 mm). La den låses. Utfør justeringen med motoren avslått og tennpluggkoblingen frakoblet.

Hvordan bruker jeg mulchingsfunksjonen?

For mulching, fjern oppsamlingsposen og sett inn mulchingsadapteren (pos. 4c) i utkaståpningen, lukk deretter utkastklaffen. Mulching fungerer best på kort gress.

Hva gjør jeg hvis kniven treffer en hindring?

Stans motoren umiddelbart og koble fra tennpluggkoblingen. Vipp gressklipperen på siden og kontroller om kniven er skadet eller bøyd. Bytt den om nødvendig. Rett aldri opp en bøyd kniv.

Hvordan rengjør jeg gressklipperen etter bruk?

Rengjør chassiset og knivhuset grundig etter hver bruk. Vipp gressklipperen bakover ved å trykke på styret. Ikke bruk vannstråle eller høytrykksspyler. Bruk en børste eller klut. Fjern gressrester fra utkastkanalen.

Hva er kapasiteten til oppsamlingsposen?

Den nøyaktige kapasiteten til oppsamlingsposen er ikke spesifisert i håndboken, men den er designet for en klippebredde på 510 mm. Tøm den når gressrester samler seg på plenen.

Hvordan vedlikeholder jeg 12V-batteriet?

Hold batteriet rent og tørt. Sørg for at det er godt montert og at tilkoblingene er rene. Hvis gressklipperen lagres i mer enn 3 måneder, demonter batteriet og lad det helt opp før neste bruk.

Hvor finner jeg reservedeler til Gardol gressklipper?

Bestill reservedeler ved å oppgi apparattype, referanse, identifikasjonsnummer og delenummer. Gå til www.isc-gmbh.info for priser og informasjon. Bruk kun originale deler eller deler godkjent av produsenten.

Hvordan lagre gressklipperen om vinteren?

Tøm bensintanken med en sugepumpe. La motoren gå til resten er brukt opp. Tapp motoroljen og fyll på ny olje. Fjern tennpluggen, hell omtrent 20 ml olje i sylinderen, og sett tennpluggen tilbake. Rengjør apparatet og oppbevar det på et godt ventilert sted. Demonter batteriet ved lengre lagring.

BRUKSANVISNING GBM-E 51 R HW E Gardol

Yakıt: yakl. 1,5 lt.

Motor yağı: ....yakl. 0,6 lt. / 10W30

Buji:....F7RTC

Vedligeholdelse og opbevaring

11a. 2x stjernemøtrik

11b. 2x lynspænder

11c. 2x spændeskive

11d. 2x møtrik

12a. 2x skrue

3. Formålsbestemt anvendelse

Der er ingen drivmidler på motoren ved levering. Husk derfor at fylde olie og benzin på først!

For at benytte sideudkastet skal mulchadapteren være sat på. Sæt sideudkastadapteren (pos. 4b) på som vist på fi g. 4c.

6.3 Før græsslåning

7. Renholdelse, vedligeholdelse, opmagasinering, transport og reservedelsbestilling

Vigtigt:

7.2.1 Hjulaksler og hjulnav

8. Bortskaff else og genanvendelse

Recycling-alternativ til tilbagesendelse:

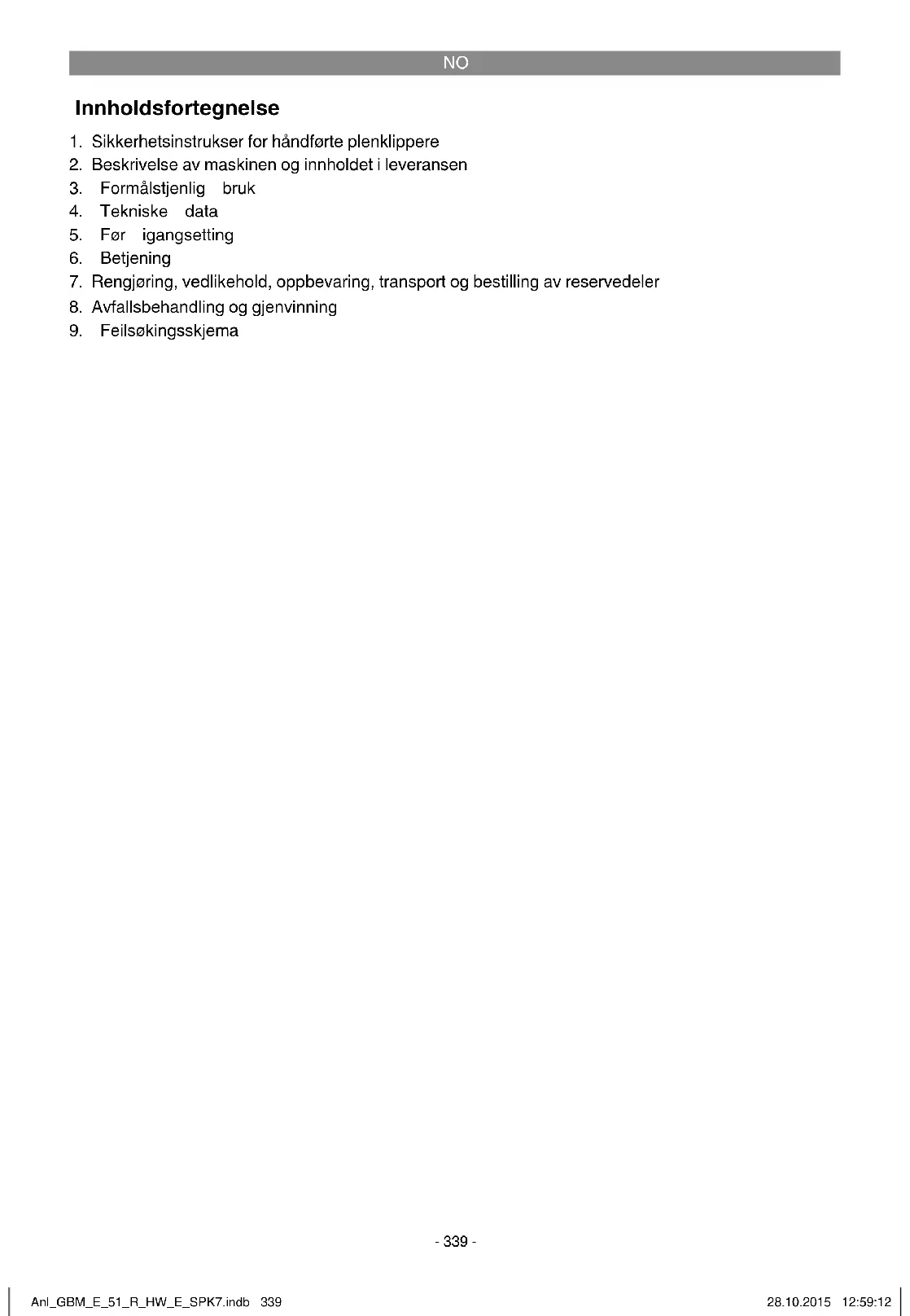

1. Sikkerhetsinstrukser for håndførte plenklippere
2. Beskrivelse av maskinen og innholdet i leveransen
3. Formålstjenlig bruk
4. Tekniske data
5. Før igangsetting
6. Betjening
7. Rengjøring, vedlikehold, oppbevaring, transport og bestilling av reservedeler
8. Avfallsbehandling og gjenvinning
9. Feilsøkingsskjema

NO

Fare!

Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og materielle skader. Les derfor nøye igjennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt.

1. Les nøye gjennom denne bruksanvisningen. Gjør deg fortrolig med innstillingene og korrekt bruk av maskinen, motoren og hjelpeutstyret (i den grad det er for hånden).
2. Tillat aldri barn eller andre voksne personer som ikke er fortrolige med denne bruksanvisningen, å benytte plenklipperen. Lokale forskrifter kan fastsette en minste aldersgrense for bruk av maskinen.
3. Du må aldri klippe plenen mens det oppholder seg andre personer, særlig barn, eller dyr i nærheten. Gi barn og andre personer beskjed om å holde seg på avstand fra gressklipperen når den er i bruk. Ikke glem at personen som betjener maskinen eller brukeren er ansvarlig for ulykker som involverer andre personer eller skader på deres eiendom.
4. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen og sikkerhetsinstruksene sammen med utstyret.

Forberedende tiltak

1. Under plenklippingen må du alltid bruke faste sko og lange bukser. Klipp ikke plenen barføtt eller med åpne sandaler.
2. Kontroller terrenget som maskinen skal brukes i, og fjern alle gjenstander som kan bli grepet av kniven og slynget ut i luften, f.eks. steiner, leker, stokker og ståltråd.
   Bensin er ekstremt brannfarlig:
3. Bensin skal bare oppbevares i de hertil til- tenkte beholderne.
4. Fyll bare bensin på tanken utendørs, og røyk

3. Advarsel:

• Bruk en påfyllingstrakt og en målebeholder. Tørk bort bensin som har runnet over.
• Det skal fylles bensin før motoren startes. Det er ikke tillatt å åpne tanklokket eller etterfylle bensin når plenklipperen er i gang, eller så lenge motoren er varm.
• Det er ikke tillatt å forsøke å starte motoren dersom det har lekket ut bensin. I stedet skal maskinen fjernes fra det området som er kontaminert med bensin. Ethvert forsøk på å starte motoren skal unnlates, helt til bensindampene har fordunstet.
• Av sikkerhetsgrunner skal bensintanken og andre tanklokk skiftes ut når det har oppstått skader på dem.

- Hold bensinen utilgjengelig for barn.

1. Skift ut defekte lyddempere.
2. Før bruk skal det alltid utføres en visuell kontroll for å sjekke om skjæreverktøyet, festeboltene og det komplette skjæreaggregatet er nedslitt eller skadet. Stans motoren og trekk av tennplugghetten når du utfører denne kontrollen. Nedslitte eller skadde skjæreverktøy og festebolter skal bare skiftes ut settvis med hensyn til å unngå ubalanse og kast. Det er bare tillatt å bruke originaldeler eller deler som produsenten har godkjent, til reparasjoner.
3. På maskiner med fl ere kniver må du være oppmerksom på at de andre knivene kan be-gynne å rotere når du dreier på en av knivene.
4. Kontroller at alle sikkerhetsinnretningene er for hånden, og at de også fungerer slik de skal. Du må aldri fjerne komponenter som har en sikkerhetsfunksjon.

Händtering

1. La ikke forbrenningsmotoren være i gang i lukkede rom der det kan samle seg opp farlig karbonmonoksid. Du må bare starte motoren utendørs.
2. Du må bare klippe plenen i dagslys eller ved god kunstig belysning. Om mulig, bør du unngå å bruke maskinen när gresset er vått.
3. Pass alltid på å stå stabilt när du arbeider i skråninger. Bruk sko med sklisikre såler med godt grep. Klipp gresset forsiktig i heng eller bratt terreng.
4. Før maskinen bare i skritt-tempo.
5. For maskiner på hjul gjelder: Klipp plenen på tvers av skråningen, aldri i oppover eller nedoverbakke.
6. Vær spesielt forsiktig når du skifter kjøreretning i heng eller skråninger.

NO

1. Du må ikke bruke plenklipperen i for bratte skråninger. Av hensyn til sikkerheten må du ikke klippe plenen i heng med en stigning på over 15 % med plenklipperen.

2. Vær spesielt forsiktig når du beveger deg bakover og når du drar plenklipperen etter deg. Fare for å snuble! Vær spesielt forsiktig når du snur med plenklipperen, eller når du trekker den mot deg.

3. Stans kniven när du må vippe plenklipperen over på en side, när den skal transporteres over andre underlag enn gress, og när plenklipperen skal transporteres fra og til det arealet som skal klippes.

4. Du må aldri bruke plenklipperen når sikkerhetsinnretninger eller vernegittere er skadet, eller uten at sikkerhetsinnretningene er montert, f.eks. prellplate og/eller oppsamlingssekk for gress.

5. Du må ikke endre motorens faste innstillinger, og kjør den ikke på for høyt turtall.

6. Løsne motorbremsen før du starter motoren.

7. Vær forsiktig når du starter motoren, og start den i samsvar med produsentens veiledning. Sørg for å holde føttene på tilstrekkelig avstand til kniven.

8. Plenklipperen må ikke vippes opp når motoren skal startes eller kjøres i gang, med mindre det er nødvendig å løfte litt på plenklipperen under denne prosessen. I et slikt tilfelle må du ikke vippe den mer enn absolutt nødvendig. Vipp den alltid opp på den siden som vender bort fra brukeren.

9. Ikke start motoren när du står foran utkastkanalen.

10. Før aldri hender eller føtter inntil eller under deler som roterer. Opphold deg alltid på avstand fra utkaståpningen.

11. Du må aldri løfte eller bære en plenklipper mens motoren er i gang.

12. Stans motoren og trekk av tennplugghetten. Kontroller at alle bevegelige deler har stanset helt:

- før du kontrollerer plenklipperen, rengjør den eller utfører arbeider på den.

Kontroller om det fi nnes skader på plenklipperen og utfør de nødvendige reparasjoner før du på nytt starter plenklipperen og fortsetter arbeidet med den. Dersom plenklipperen begynner å vibrere uvanlig sterkt, kreves det en øyeblikkelig kontroll.

1. Stans motoren. Kontroller at alle bevegelige deler har stanset helt:
2. når du fjerner deg fra plenklipperen.
3. før du etterfyller bensin.
4. Når du stanser motoren, skal gasshåndtaket settes på "Stop". Bensinkranen skal stenges (hvis en slik er for hånden).
5. Bruk av maskinen med for høy hastighet kan bety økt risiko for ulykker.
6. Vær forsiktig når du utfører justeringer på maskinen, og unngå å klemme fi ngrene fast mellom det bevegelige skjæreverktøyet og de ubevegelige delene av maskinen.
7. Advarsel om varme deler. En varm motor, eksosanlegget eller drivverket kan forårsake forbrenninger. Berør ikke.
8. Den sikkerhetsavstand mellom knivhuset og brukeren som er gitt ved styrehåndtaket, skal alltid holdes.
9. Kontroller plenklipperen, kniven og de andre delene dersom du har kjørt inn i en uvedkommende gjenstand, eller dersom maskinen vibrerer sterkere enn normalt.
10. Det er forbundt å arbeide med maskinen i uvær eller ved fare for lynnedslag.
11. Bruk ikke plenklipperen dersom du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter.
12. Vær spesielt forsiktig når du klipper gress på bredden av bekker, hagedammer eller liknende.
13. Vær oppmerksom på harde gjenstander. Plenklipperen kan bli skadet, eller det kan oppstå personskader.
14. Vær oppmerksom på trafikken når du befinner deg på eller i nærheten av gate/vei. Hold klippet gress borte fra gaten/veien.
15. Unngå steder hvor hjulene ikke lenger griper, eller hvor det ikke er trygt å klippe plenen. Kontroller at det ikke fi nnes barn bak deg, før du foretar en bakoverbevegelse med maskinen.
16. I tett, høyt gress må du stille inn høyeste klippetrinn og klippe plenen saktere.

Vedlikehold og lagring

1. Sørg for at alle mutre, bolter og skruer er trukket forsvarlig fast, og at maskinen er i en sikker arbeidstilstand. Løsnede skruer skal trekkes forsvarlig til igjen.

2. Du må aldri oppbevare plenklipperen med bensin i tanken inne i en bygning hvor bensindamp eventuelt kan komme i berøring med åpen ild eller gnister. Gass-skyer kan føre til eksplosjoner.

NO

1. La motoren bli kald før du setter plenklipperen inn i et lukket rom til oppbevaring.
2. For å unngå brannfare, må du holde motoren, eksosanlegget og området rundt drivstoff tanken fri for gress, løv eller fett (olje) som lekker ut.
3. Kontroller med jevne mellomrom at det ikke fi nnes slitasje på oppsamlingsinnretningen for gress, og at funksjonsdyktigheten ikke er tapt.
4. Av hensyn til sikkerheten må du også skifte ut nedslitte eller skadde deler.
5. Løsne tennplugghetten for å hindre at maskinen brukes av uvedkommende.
6. Fjern gress, løv, gjørme og olje fra maskinen før du setter den på lager. Lagre ikke andre gjenstander på plenklipperen.
7. Dersom plenklipperen ikke skal være i bruk over en lengre periode, må bensintanken tømmes med en avsugingspumpe for bensin (kan kjøpes i byggevarebutikker). Det skal gjøres utendørs.
8. Gi barn beskjed om ikke å bruke plenklipperen. Den er ikke et leketøy.

1.1 Sikkerhetsinstrukser ladeapparat

• Det er tvingende nødvendig å bruke vernebriller og hansker under ladingen av batteriet! Det er økt fare for personskader på grunn av den etsende syren!
  • Under oppladingen av batteriet må det ikke brukes syntetiske stoffer for å unngå gnistdannelse på grunn av elektrostatisk utlading.
• ADVARSEL! Eksplosive gasser - Flammer og gnister skal unngås
• Ladeapparatet inneholder komponenter, som f.eks. brytere og sikring, som muligens kan generere lysbuer og gnister. Det er tvingende nødvendig å sørge for god ventilasjon i garasjen eller rommet!
• Ladeapparatet er bare egnet for vedlikeholdsfrie 12 V-batterier.
• Det må ikke brukes til lading av batterier som ikke kan lades opp igjen eller til lading av defekte batterier.
  • Følg instruksene fra batteriprodusenten.
• Kople apparatet fra nettet før du kopler batteriene til eller fra.
  • OBS! Unngå åpen ild og gnister.
  • Under ladingen frisettes eksplosiv knallgass.
  • Apparatet skal bare brukes i tørre rom.
  • Forsiktig! Batterisyre er etsende.

• Sprut på hud og klær må omgående vaskes bort med såpevann. Syresprut i øyet må umiddelbart skylles med vann (15 min), og du må oppsøke lege.

• Lad ikke batterier som ikke er egnet til opplading.

• Følg batteriprodusentens opplysninger og instrukser om lading av batterier.
  • Lad ikke flere batterier samtidig.
• Nettkabelen og ladekablene må være i forskriftsmessig tilstand.
• Hold barn på avstand fra batteriet og ladeapparatet.
• OBS! Ved stikkende gasslukt er det akutt eksplosjonsfare. Slå ikke av apparatet. Kople ikke apparatet fra nettet. Luft umiddelbart rommet godt ut. La en kundeservice kontrollere batteriet.
• Bruk ikke kabelen til formål den ikke er beregnet på.
• Bær ikke ladeapparatet etter kabelen. Hold ikke i kabelen når du vil trekke pluggen ut av stikkontakten. Utsett ikke kabelen for varme, olje og skarpe kanter.
• Kontroller maskinen din for skader.
• Defekte eller skadete deler må kun repareres eller skiftes ut forskriftsmessig av et kunde-serviceverksted, hvis det ikke er opplyst om noe annet i bruksanvisningen.
  • Overhold verdien for nettspenning.
• Hold koplingene rene og beskytt dem mot korrosjon.
• Apparatet skal alltid koples fra nettet når det skal utføres alle typer arbeider med rengjøring og vedlikehold.
• Under tilkopling og opplading av batteriet skal det brukes syrebestandige hansker og vernebriller.
• OBS! Overskrid ikke ladetiden. Trekk nettpluggen ut av stikkontakten når ladetiden er over, og kople ladeapparatet fra batteriet.
• Kontroller alltid at batteriene brukes med polene korrekt tilordnet (+ og –), i samsvar med det som er angitt på batteriet.
• Batteriene må ikke kortsluttes.
• Du må ikke lade opp batterier som ikke kan lades opp igjen.
• Lad ikke batteriet for mye!
• Varm ikke opp batterier!
• Du må ikke sveise eller lodde direkte på batterier!
• Ta ikke batterier fra hverandre!
• Deformer ikke batteriene!
• Kast ikke batterier på ilden!
• Batterier skal oppbevares utilgjengelig for barn.
• Tillat ikke at barn skifter batterier uten under

1.2 Sikkerhetstiltak for batterier

NO

tilsyn av voksne!

1. Oppbevar ikke batteriene i nærheten av åpen ild, komfyrer eller andre varmekilder. Legg ikke batteriet i direkte sollys. Når været er varmt må du heller ikke bruke eller lagre det i kjøretøyer.
2. Batterier som ikke er i bruk, skal holdes på avstand fra metallgjenstander. Kontakt med metallgjenstander kan føre til kortslutning av batterier og dermed til skader, forbrenningere eller kanskje til og med til brannfare.
3. Ta batteriene ut av apparatet når det ikke skal brukes i en lengre periode!
4. Du må ALDRI gripe tak i batterier med lekkasje uten egnet beskyttelse. Hvis du kommer i berøring med utlekket væske med huden, bør du umiddelbart skylle av dette hudpartiet under rennende vann. Du må i hvert fall unngå at øyne og munn kommer i berøring med væsken. Dersom det skulle skje, må du omgående oppsøke lege.
5. Rengjør batterikontaktene og også motstående kontakter i apparatet før du setter inn batteriene.

Dette utstyret kan brukes av barn som er 8 år eller eldre, og av personer med reduserte fysiske, sensoriske eller mentale ferdigheter eller manglende erfarig og kunnskaper, dersom dette skjer under tilsyn, eller de er blitt instruert i sikker bruk av utstyret og forstår hvilke farer som utgår fra det. Barn må aldri leke med utstyret. Rengjøring og brukervedlikehold skal ikke utføres av barn, med mindre de er under tilsyn.

Avfallshåndtering

Batterier: Batteriet skal kun avhendiges ved at de leveres inn til bilverksteder, spesielle deponier eller deponier for spesialavfall. Informer deg hos den lokale kommuneadministrasjonen.

Advarsel!

Batteriene må demonteres før du vipper plenklipperen over på siden. Det kan lekke ut batterisyre.

Resterende risikoer:

Selv om du bruker denne maskinen forskriftsmessig, vil det alltid fi nnes noen resterende risikoer. Følgende risikoer kan oppstå i forbindelse med konstruksjonen til og utførelsen av denne maskinen:

1. Hørselsskader dersom man ikke bruker egnet hørselsvern.
2. Helseskader som kan resultere av vibrasjo-

nene som hånd/arm belastes med, dersom maskinen brukes over et lengre tidsrom, eller dersom den ikke brukes og vedlikeholdes forskriftsmessig.

Fare!

Les gjennom alle sikkerhetsinstruksene og andre instruksjoner. Dersom du gjør feil og ikke overholder sikkerhetsinstruksjonene og veiledningene, kan dette forårsake elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstrukser og instruksjoner for å kunne slå opp i dem senere.

1) Les bruksanvisningen.
2) Advarsel! Fare på grunn av deler som slynges ut. Hold sikkerhetsavstand.
3) Fare! Knivene er skarpe - Stans motoren og trekk av tennplugghetten før alle arbeider med vedlikehold, overhaling, rengjøring og justering.
4) Fyll på olje og drivstoff før du tar i bruk maskinen.
5) Forsiktig! Bruk hørselsvern og vernebriller.
6) Garantert lydeff ektnivå.
7) Forsiktig! Varme deler. Hold avstand.
8) Fyll bare bensin på tanken när motoren er slätt av.
9) Advarsel mot personskader ved at man skjærer seg. OBS - roterende kniver.
10) Startprosedyre
11) Motorstart-/motorstopphåndtak (I = motor på; 0 = motor av)
12) Kjørehåndtak (clutchhåndtak)
13) Skal kun brukes i tørre rom
14) Sikkerhetsklasse II

2. Beskrivelse av maskinen og innholdet i leveransen

2.1 Beskrivelse av maskinen (fi gur 1-20)

1a. Motorstart-/motorstopphåndtak (motorbrems)
1b. Kjørehåndtak (clutchhåndtak)
2. Drivstoff pumpe (primer)
3. ∅vre og nedre styrehåndtak
4a. Oppsamlingssekk
4b. Adapter for utkast på siden
4c. Komposteringsadapter
4d. Nivåindikator
5a. Utkastdeksel
5b. Kileremdeksel

NO

5c. Deksel for utkast på siden
6. Påfyllingslokk for tank
7a. Oljepåfyllingsskrue
7b. Oljeplugg
8. Justeringshåndtak for klippehøyde
9a. Startsnor
9b. Krok for startsnor
10. 2x kabelklips
11a. 2x stjernemutter
11b. 2x hurtigspennfeste
11c. 2x underlagsskive
11d. 2x mutter
12a. 2x skrue
13. Tennpluggnøkkel
14. Ladeapparat
15. Ladeplugg
16. Plugg bordnett
17. Plugg batteri
18. Batterideksel
19. Sikring (5 ampere)
20. Tennplugghette
21. 2x tenningsnøkkel
22. Tenningslås
23. Batteri 12V 7 Ah

2.2 Inkludert i leveransen

Vennligst kontroller at artikkelen er komplett ut fra det som er beskevet som innholdet i leveransen. Dersom det mangler deler må du henvende deg til vårt Service Center eller til nærmeste ansvarlige kjøpesenter for byggeartikler innen 5 arbeidsdager etter kjøpet. Du må da legge fram en gyldig kjøpskvittering. Vær i denne forbindelse oppmerksom på garantiytelsestabellen i garantivilkårene helt bak i veiledningen.

• Åpne emballasjen og ta maskinen forsiktig ut av emballasjen.
• Fjern forpakningsmaterialet og forpaknings- og transportsikringene (hvis for hånden).
  • Kontroller at leveringen er komplett.
• Kontroller maskinen og tilbehørsdelene med henblikk på transportskader.
• Oppbevar om mulig emballasjen til garantitiden er utløpt.

Obs!

Maskinen og forpakningsmaterialet er ikke leketøy for barn! Barn må ikke leke med plastposene, foliene og smådelene! Det er fare for at de svelger dem og fare for kvelning!

• Bensindrevet plenklipper
• ∅vre og nedre styrehåndtak
• Oppsamlingssekk
• Adapter for utkast på siden

• Komposteringsadapter
  • 2x kabelklips
  • 2x stjernemutter
  • 2x hurtigspennfeste
  • 2x underlagsskive
• 2x mutter
  2x skrue
  • Tennpluggnøkkel
  • Ladeapparat
  • 2x tenningsnøkkel
• Batteri
  • 1x krok for startsnor
• Vedlikeholdshefte for bensindrevet plenklipper
  • Sikkerhetsinstrukser for batteriet
  • Oversettelse av original bruksanvisning

3. Formålstjenlig bruk

Det er kun tillatt å bruke maskinen til den bruk den er beregnet på. All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Produsenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. For slike skader er ene og alene brukeren/den som betjener anlegget ansvarlig.

Den bensindrevne plenklipperen er egnet til privat bruk i forbindelse med villa og hage.

Som plenklipper for privat bruk i forbindelse med villa og hage defi neres plenklippere som som regel ikke brukes i mer enn 50 timer i året, og som i hovedsak brukes til stell av arealer med gress eller plen, med andre ord ikke plenklippere som brukes i off entlige anlegg, parker, på idrettsplasser eller i landbruk og skogbruk.

Ladeapparatet er beregnet på lading av 12V starterbatterier.

Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller industriell bruk. Slik bruk er ikke forskriftsmessig. Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med en slik bruk.

En forskriftsmessig bruk av plenklipperen forutsetter at den bruksanvisningen som produsenten har lagt ved, blir fulgt. Bruksanvisningen innehol-

NO

der også betingelsene for bruk, vedlikehold og reparasjoner.

OBS! På grunn av risiko for personskader hos brukeren er det ikke tillatt å bruke plenklipperen til følgende arbeider: til trimming av busker, hekker eller stauder, til å klippe og kappe opp slyngplanter eller plener på beplantede tak eller i blomsterkasser på balkonger. Det er heller ikke tillatt å bruke den til rengjøring (støvsuging) av gangstier eller som kompostkvern for å hakke opp materiale fra trær og hekker. Videre er det ikke tillatt å bruke plenklipperen som jordfreser eller til å planere ut forhøyninger i bakken, f.eks. moldvarpshauger.

Av hensyn til sikkerheten er det ikke tillatt å bruke plenklipperen som drivaggregat for andre arbeidsverktøy og verktøysett av noen som helst sort.

4. Tekniske data

Motortype .... Ensylinders firetaktsmotor .... 173 ccm/ 2,7kW Arbeidsturtall n₀: .... 2900 ± 100 min¹ Drivstoff: .... Bensin Tankvolum: .... ca. 1,5 Motorolje: .... ca. 0,6 l / 10W30 Tennplugg: .... F7RTC Klippehøydejustering: .... sentralt (30-80 mm) Klippebredde: .... 510 mm Vekt: .... 41,5kg

Ladeapparat

Nettspenning:.... 100-240 V AC \~ 50/60 Hz Nominell utgangsspenning:.... 14,5 V d.c. Nominell utgangsstrøm:.... 0,8 A Batterikapasitet:.... 7 Ah Sikkerhetsklasse:.... II / ☑ Batterispenning:.... 12 V

Støy og vibrasjoner

Lydtrykknivå L pA 81,9 dB (A) Usikkerhet K pA 3dB Lydeff ektnivå L WA 98 dB (A) Usikkerhet K WA 1,96 dB

Bruk hørselsvern.

Dersom man utsettes for støy, kan dette føre til redusert hørsel.

Emisjonsverdi for vibrasjoner a_n=4,5 m/s^2 Usikkerhet K = 1,5 m/s²

På grunn av støy- og vibrasjonsutviklingen bør man unngå å arbeide i lang tid med maskinen.

Begrens støyutviklingen og vibrasjonene til et minimum!

• Bruk bare forskriftsmessige maskiner uten skader.
• Vedlikehold og rengjør maskinen med jevne mellomrom.
• Tilpass din arbeidsmåte maskinen.
  • Overbelast ikke maskinen.
  • Sørg ved behov for å få maskinen undersøkt.
  • Slå av maskinen när den ikke er i bruk.
• Brukhansker.

5. Før igangsetting

5.1 Sette komponentene sammen

Noen deler er demonterte ved levering. Det er lett å sette sammen komponentene hvis du følger instruksjonene nedenfor.

OBS! Når du setter komponentene sammen, og når du utfører vedlikeholdsarbeider, trenger du i tillegg følgende verktøy som ikke er inkludert i leveransen:

• en flat oppsamlingsbeholder for olje (til oljeskift)
  • et målebeger 1 liter (olje- / bensinbestandig)
  • en bensinkanne
  • en trakt (som passer til tankens påfyllingsstuss for bensin)
  vanlige vaskekluter for husholdningen (til å tørke bort olje / bensinrester, avhendes på bensinstasjonen)
• en avsugingspumpe for bensin (plastutførelse, til salgs i byggmarkeder)
• en oljekanne med håndpumpe (til salgs i byg-gemarkeder)
  • motorolje

Montering

1. Monter øvre og nedre styrehåndtak (pos. 3) som vist i fi g. 3a-3b. Velg ett av hullene for å feste styrehåndtaket, avhengig av ønsket høy-de på håndtaket.
   Viktig! Still inn samme høyde på begge sider!
2. Hekt håndtaket for startsnoren (pos. 9a) på den hertil tiltenkte kroken som vist på fi gur 3c..
3. Fest betjeningskablene på styrehåndtaket

NO

1. Løft opp utkastdekslet (pos. 5a) med en hånd og heng på plass oppsamlingssekken (pos. 4a) som vist på fi g. 4a.

OBS! Når det gjøres inngrep på batteriet, og når batteriet skal avfallsbehandles, må produsentens sikkerhetsforskrifter overholdes.

Advarsel! Før batteriet monteres, bør personen som har fått i oppdrag å gjøre dette, ta av seg metallarmbånd, armbåndsur, ringer og liknende ting. Hvis disse gjenstandene kommer i kontakt med batteripolene eller strømførende kabler, kan det oppstå brannskader.

Advarsel! Kontroller før hver igangsetting isolasjonen på kabler og plugger. Det er ikke tillatt å ta i bruk maskinen dersom isolasjonen er defekt.

Advarsel! La kun et spesialisert verksted eller produsenten utføre reparasjoner.

5.2 Montering og demontering av batteriet (fi g. 13-16)

OBS! Plenklipperen skal bare brukes med et ved-likeholdsfritt 12V-batteri.

Åpne batteridekslet (fi g. 13/pos. 18). Sett batteriet (pos. 23) på sokkelen (fi g. 14). Kople første den røde kabelen til + og deretter den svarte kabelen til – (fig. 15). Kople batteriets plugg (fig. 16/pos. 17) til bordnettpluggen på plenklipperen (fi g. 16/pos. 16). Demonteringen skjer i motsatt rekkefølge.

OBS! Du må ikke kople batteriet fra bordnettet under bruk, da kan ladeelektronikke bli ødelagt.

5.3 Utskiftning av sikringen (fi g. 17)

Skift ut en defekt sikring (pos.19) som vist på fi g. 17.

5.4 Lading av batteriet via bordnettet

Under bruk lades batteriet av generatoren via bordnettet.

5.5 Lading av batteriet med ladeapparatet (Fig. 18-20)

Når batteriet er utladet, lades det med ladeapparatet (inkludert i leveringen) via husholdningens strømnett. Kople fra batteriet ved å trekke batteriets plugg (pos. 17) ut av bordnettets plugg (pos. 16).

Overhold batteriprodusentens sikkerhetsforskrifter under ladingen.

Når du har koplet batteriet til ladeapparatet ved å kople batteriets plugg (pos. 17) til ladepluggen (pos. 15), kan du kople ladeapparatet til en stikkontakt med en spenning på 230V\~50Hz. Det er ikke tillatt å kople ladeapparatet til en stikkontakt med annen nettspenning.

Den røde lampen på ladeapparatet viser at batteriet lades. Batteriet er fullstendig oppladet etter 8-9 timer. Dette vises ved at den grønne lampen på ladeapparatet lyser.

Kople ladeapparatet fra nettet når ladeprosessen er avsluttet (den grønne lampen lyser). Kople batteriets plugg til bordnettets plugg på plenklipperen og monter batteridekslet.

OBS! Under ladingen kan det oppstå farlig knallgass. Derfor må du unngå gnistdannelse og åpen ild under ladingen.

Når batteriet er normalt utladet, strømmer det en høy startstrøm, omtrent like høy som nominell strøm. Etterhvert som ladetiden skrider fram, synker ladestrømmen.

5.6 Innstilling av klippehøyden

OBS! Det er kun tillatt å justere klippehøyden när motoren er stanset og tennplugghetten er trukket av.

• Før du begynner å klippe plenen, må du kontrollere at skjæreverktøyet ikke er sløvt, og at festene for kniven ikke er skadet. Ved behov må du skifte ut sløve og/eller skadde skjæreverktøy. Skift alltid ut hele settet samtidig for å unngå ubalanse og kast. Stans motoren og trekk av tennplugghetten når du utfører denne kontrollen.
• Innstillingen av klippehøyden utføres sentralt med justeringshåndtaket for klippehøyde (fig. 7/pos. 8). Det er mulig å stille inn ulike klip-

NO

pehøyder.

- Betjen justeringshåndtaket for klippehøyde og trekk det til ønsket posisjon. La justeringshåndtaket for klippehøyde gå i lås.

6. Betjening

OBS!

Motoren leveres uten driftsmidler. Det er derfor tvingende nødvendig å fylle på olje og bensin før den tas i drift.

Advarsel: Du må alltid bare bruke en bensinkanne med godkjent sikkerhet. Du må ikke røyke når du fyller bensin. Slå av motoren før du fyller bensin, og la motoren avkjøles i noen minutter.

1. Kontroller at tennkabelen er koplet til tennpluggen.

Sikkerhetskontroll av motorstart-/motorstopphåndtaket

For å unngå utilsiktet start av plenklipperen, og for å sikre at motor og kniver stopper raskt i en farlig situasjon, er maskinen utstyrt med et motorstart-/motorstopphåndtak (fi g. 5a/pos. 1a). Dette må betjenes (fi g. 5b) før plenklipperen startes. Når motorstart-/motorstopphåndtaket slippes løs, må det gå tilbake til sin utgangsstilling (fi g. 5a).

Før du starter motoren, bør du utføre denne prosedyren noen ganger for å forvisse deg om at håndtak og betjeningskabler fungerer slik de skal.

Gjenta denne testen en gang til når du har startet motoren. Når du slipper løs motorstart-/motorstopphåndtaket, må motoren stanse i løpet av få sekunder. Henvend deg til kundeservice hvis det ikke er tilfelle.

1. Kontroller at tennkabelen er koplet til tennpluggen.
2. Drivstoffpumpen (primer) (fig. 6/pos. 2) trykkes 3 ganger. Når motoren er varm, kan dette punktet bortfalle.
3. Stå bak plenklipperen. Betjen motorstart-/ stopphåndtaket (fi g. 5b) med den ene hånden. Den andre hånden skal være på tenningslåsen.
4. Start motoren ved å vri tenningsnøkkelen i tenningslåsen (fi g. 1/pos. 22). Når motoren har startet, må du straks vri tenningsnøkkelen tilbake til utgangsstilling. Hvis tenningsnøkke- len betjenes på nytt når motoren er i gang, vil det føre til skader på startsystemet. Merk! I kaldt vær kan det være nødvendig å gjenta startprosedyren fl ere ganger.

6.1.2 Starte med reverseringsstarter

Kjørehåndtak / clutchhåndtak (fi g. 5a/pos. 1b): Når du betjener dette håndtaket (fi g. 5c), går clutchen for traksjonsmotoren i inngrep, og plenklipperen begynner å kjøre med motoren i gang. Slipp kjørehåndtaket løs i rett tid for å stoppe den kjørende plenklipperen. ∅v deg i å starte og stoppe plenklipperen før du klipper plenen med den for første gang, slik at du blir fortrolig med kjøreegenskapene.

NO

6.2 Instruksjoner om hvordan plenklippingen utføres korrekt

Fare!

Du må aldri åpne utkastdekslet når oppsamlingssekken for gress tømmes og motoren fortsatt er i gang. Den roterende kniven kan føre til personskader.

Pass alltid på å feste utkastdekslet og oppsamlingssekken for gress forsvarlig. Stans motoren før du fjerner dekslet eller oppsamlingssekken.

Stans motoren før du utfører noen form for arbeider med innstillinger, vedlikehold og reparasjoner på maskinen. Vent til kniven ikke lenger beveger seg. Tekk av tennplugghetten.

Kompostering (fi g. 4b)

Under komposteringen hakkes det kliplte materialet opp inne i det lukkede plenklipperhuset og fordeles deretter på plenen igjen. Oppsamling og avfallsbehandling av gresset bortfaller.

OBS: Kompostering er bare mulig når plenen er relativt kortklipt. Optimale resultater får du bare med en komposteringskniv (å få kjøpt som tilbehør).

For å kunne benytte komposteringsfunksjonen, må du hekte løs oppsamlingssekken og skyve komposteringsadapteren (pos. 4c) inn i utkaståpningen. Lukk deretter utkastdekslet.

Utkast på siden (fi g. 4c)

Komposteringsadapteren bør være montert når utkastet på siden skal benyttes. Hekt på plass adapteren for utkast på siden (pos. 4b), som vist på fi gur 4c.

1. Kle deg korrekt. Bruk faste sko. Unngå å bruke sandaler eller tennissko.
2. Kontroller kniven. En kniv som er bøyd eller skadet på annen måte. må skiftes ut med en originalkniv.
3. Fyll opp bensintanken utendørs. Bruk en påfyllingstrakt og en målebeholder. Tørk bort bensin som har runnet over.
4. Les og følg driftsveiledningen og også instruksjonene som gjelder motoren og hjelpeutstyret. Ta godt vare på veiledningen og

oppbevar den så den også er tilgjengelig for andre som bruker maskinen.

1. Eksosgassene er farlige. Du må bare starte motoren utendørs.
2. Kontroller at alle sikkerhetsinnretningene er for hånden, og at de også fungerer slik de skal.
3. Maskinen bør bare betjenes av en person som er egnet til dette.
4. Det kan være farlig å klippe vått gress. Sørg for at gresset er mest mulig tørt når du klipper det.
5. Gi andre personer eller barn beskjed om å oppholde seg på avstand fra plenklipperen.
6. Du må aldri klippe plenen när det er dårlig sikt.
7. Løft løse gjenstander som ligger på plenen, opp fra bakken før du begynner å klippe plenen.

6.4 Instruksjoner om hvordan plenklippingen utføres korrekt

OBS! Du må aldri åpne utkastdekslet når oppsamlingssekken for gress tømmes og motoren fortsatt er i gang. Den roterende kniven kan føre til personskader.

Pass alltid på å feste utkastdekslet og oppsamlingssekken for gress forsvarlig. Slå av motoren før du fjerner dekslet eller oppsamlingssekken.

Den sikkerhetsavstand mellom knivhuset og brukeren som er gitt ved styrehåndtaket, skal alltid holdes. Man må være spesielt forsiktig når man klipper gress og skifter kjøreretning i skråninger og heng. Pass på å stå stødig, bruk sko med sklisikre såler med godt grep og lange bukser. Klipp alltid plenen på tvers av heng.

Vær spesielt forsiktig når du beveger deg bakover og når du drar plenklipperen etter deg. Fare for å snuble!

6.5 Plenklippingen

Bruk alltid skarpe kniver som er i forskriftsmessig stand, når du klipper plenen, slik at gresstråene ikke trevles opp og plenen blir gul.

For at plenen skal se pen ut etter klippingen, må du gå med plenklipperen i så rette baner som

NO

mulig. Disse banene bør alltid overlappe hverandre med noen centimetre, slik at det ikke oppstår uklippede striper mellom dem.

Hold undersiden av plenklipperhuset ren. Det er tvingende nødvendig å fjerne avleirede gressrester. Avleiringer gjør det vanskeligere å starte, virker negativt inn på klippekvaliteten og utkastet av gresset. I heng må du gå i baner på tvers av henget under klippingen. Dersom du holder plenklipperen på skrått oppover, hindrer du at den sklir ned. Velg klippehøyde ut fra faktisk lengde på gresset. Utfør arbeidet i fl ere omganger, slik at du ikke klipper mer enn maks. 4 cm gresslengde om gangen.

Slå av motoren før du utfører noen form for kontroller på kniven. Ikke glem at kniven kan fortsette å rotere i noen sekunder etter at motoren er slått av. Du må aldri prøve å stoppe kniven. Kontroller med jevne mellomrom om kniven er festet forskriftsmessig, om den er i god stand og godt slipt. Slip eller skift ut kniven dersom dette ikke er tilfelle. Dersom den roterende kniven slår mot en gjenstand, må du slå av plenklipperen og vente til kniven har stanset helt. Kontroller deretter knivens og knivholderens tilstand. Dersom kniven er skadet, må den skiftes ut.

Instruksjoner om plenklippingen:

1. Vær oppmerksom på harde gjenstander. Plenklipperen kan bli skadet, eller det kan oppstå personskader.
2. En varm motor, eksosanlegget eller drivverket kan forårsake forbrenninger. Berør ikke!
3. Klipp gresset forsiktig i heng eller bratt terreng.
4. Manglende dagslys eller for dårlig kunstig belysning er en grunn til å avslutte plenklippingen for dagen.
5. Kontroller plenklipperen, kniven og de andre delene dersom du har kjørt inn i en uvedkommende gjenstand, eller dersom maskinen vibrerer sterkere enn normalt.
6. Utfør ikke endringer av innstillinger eller reparasjoner uten først å stanse motoren. Trekk av tennplugghetten.
7. Vær oppmerksom på trafikken når du befinner deg på eller i nærheten av gate/vei. Hold klippet gress borte fra gaten/veien.
8. Unngå steder hvor hjulene ikke lenger griper, eller hvor det ikke er trygt å klippe plenen. Forviss deg om at det ikke befi nner seg små barn bak deg, før du beveger deg bakover.
9. I tykt, høyt gress må du stille inn høyeste

klippehøyde og klippe plenen langsommere. Stans motoren og kople fra tennkabelen før du fjerner gress eller andre blokkeringer.

6.6 Tømming av oppsamlingssekken for gress

Så snart det blir liggende igjen rester av gress under klippingen, må oppsamlingssekken tømmes. OBS! Slå av motoren og vent til skjæreverktøyet har stanset helt, før du tar av oppsamlingssekken.

Når du skal ta av oppsamlingssekken, må du løfte utkastdekslet med en hånd og ta oppsamlingssekken ut med den andre hånden ved å holde fast i bærehåndtaket (fi g. 4a). I samsvar med sikkerhetsforskriften faller utkastdekslet igjen når oppsamlingssekken hektes løs, og det lukker da den bakre utkaståpningen. Dersom det da blir hengende gressrester igjen i åpningen, kan det lønne seg å trekke plenklipperen ca. 1 m tilbake for at det skal være lettere å starte motoren.

Ikke fjern avleirede gressrester i plenklipperhuset og på arbeidsverktøyet med hendene eller føttene, men bruk egnede hjelpemidler, f.eks. børste eller kost.

For at man skal være garantert en god oppsam- ling av gresset, må oppsamlingssekken, og spesielt luftgitteret, rengjøres innvendig etter bruk.

Oppsamlingssekken må bare henges på plass på maskinen när motoren er slått av og skjæreverktöyet står stille.

Løft opp utkastdekslet med den ene hånden og hold tak i håndtaket på oppsamlingssekken og heng den på plass fra oversiden.

6.7 Etter plenklippingen

1. La alltid motoren avkjøles før du setter fra deg plenklipperen i et lukket rom.
2. Fjern gress, løv, gjørme og olje fra maskinen før du setter den på lager. Lagre ikke andre gjenstander på plenklipperen.
3. Kontroller alle skruene og mutrene før du tar den i bruk igjen. Løsnede skruer skal trekkes forsvarlig til igjen.
4. Tøm oppsamlingssekken for gress før du tar den i bruk igjen.

NO

1. Løsne tennplugghetten for å hindre at maskinen brukes av uvedkommende.
2. Pass på at plenklipperen ikke blir plassert ved siden av en farekilde. Gass-skyer kan føre til eksplosjoner.
3. Det er bare tillatt å bruke originaldeler eller deler som produsenten har godkjent, til reparasjoner (se adressen i garantidokumentet).
4. Dersom plenklipperen ikke skal være i bruk over en lengre periode, må bensintanken tömmen med en avsugingspumpe for bensin.
5. Gi barn beskjed om ikke å bruke plenklipperen. Den er ikke et leketøy.
6. Oppbevar aldri bensin i nærheten av steder hvor det kan oppstå gnister. Bruk alltid en godkjent bensinkanne. Hold bensinen utilgjengelig for barn.
7. Smør maskinen med olje og vedlikehold den.
8. Hvordan du stanser motoren: Slipp løs motorstart-/motorstopphåndtaket (fi g. 5a/pos. 1a) for å stanse motoren. Trekk tennplugghetten av tennpluggen for å hindre at motoren starter utilsiktet. Kontroller betjeningskabelen for motorbremsen før du starter motoren på nytt. Kontroller om betjeningskabelen er montert korrekt. En betjeningskabel for å stanse motoren med knekk eller skader må skiftes ut.

7. Rengjøring, vedlikehold, oppbevaring, transport og bestilling av reservedeler

OBS:

Du må aldri arbeide på strømførende deler av tenningsanlegget eller berøre disse når motoren er i gang. Trekk alltid tennplugghetten av tennpluggen når du skal utføre arbeider med vedlikehold og stell. Du må aldri utføre noen form for arbeider på maskinen når den er i gang. Arbeider som ikke er beskrevet i denne bruksanvisningen, bør bare utføres på et autorisert spesialisert verksted.

7.1 Rengjøring

Plenklipperen bør rengjøres grundig etter hver bruk. Dette gjelder spesielt undersiden og knivfestet. Vipp i denne forbindelse plenklipperen bakover ved å presse ned styrehåndtaket.

Merk: Plenklipperen må ikke vippes mer enn 90 grader over på siden. Det er lettest å fjerne smuss og gress umiddelbart etter plenklippingen. Gressrester og smuss som tørker, kan påvirke driften av plenklipperen negativt. Kontroller om utkastka-

nalen for gress er fri for gressrester, og fjern slike rester ved behov. Du må aldri rengjøre plenklipperen med vannstråle eller høytrykksvasker. Pass på at det ikke kan komme vann inn i maskinen. Det er ikke tillatt å bruke aggressive rengjøringsmidler som kaldrens eller vaskebensin.

7.2 Vedlikehold

Du fi nner vedlikeholdsintervallene i det vedlagte serviceheftet for bensindrevet plenklipper.

OBS: Kontaminert vedlikeholdsmateriale og driftsmidler skal samles opp og leveres inn til et egnet deponi.

7.2.1 Hjulaksler og hjulnav

Bør smøres inn med litt fett en gang i sesongen. Ta i denne forbindelse av hjuldekslene med en skrutrekker og løsne festeskruene for hjulene.

7.2.2 Kniv

Av sikkerhetsgrunner må du få kniven slipt, avbalansert og montert på et autorisert spesialisert verksted. For å oppnå et optimalt arbeidsresultat, anbefales det å få kniven kontrollert en gang i måneden.

Utskiftning av kniven (fi g. 8)

Det er bare tillatt å bruke original-reservedeler når skjæverktøyet skiftes ut. Merkingen av kniven må stemme overens med det nummeret som er angitt i listen over reservedeler. Du må aldri montere en annen kniv.

Kniver med skader

Dersom kniven en gang kommer i berøring med en hindring, på tross av at du har vært veldig forsiktig, må du straks stanse motoren og trekke av tennplugghetten. Vipp plenklipperen over på siden og kontroller om det fi nnes skader på kniven. Skadde eller bøyde kniver må skiftes ut. Du må aldri rette ut igjen en kniv som er blitt bøyd. Du må aldri arbeide med en bøyd eller svært nedslitt kniv. En slik kniv forårsaker vibrasjoner og kan føre til at det oppstår skader på plenklipperen. OBS: Det er fare for personskader, dersom du arbeider med en kniv som er skadd.

Sliping av kniven

Kniveggene kan slipes med en metallfi I. For å unngå ubalanse, bør slipingen utføres av et autorisert spesialisert verksted.

NO

Kontroll av oljenivået:

Sett plenklipperen fra det på et plant,rett underlag. Skru ut oljepeilepinnen (fi g. 9a/pos. 7a) ved å dreie den mot venstre, og tørk av peilepinnen. Stikk peilepinnen inn til stopp i påfyllingsstussen igjen; skru den ikke fast. Trekk peilepinnen ut og les av oljenivået mens peilepinnen holdes vannrett. Oljenivået må befi nne seg mellom min. og maks-merket på oljepeilepinnen (fi g. 9b).

Oljeskift

Motoroljeskiftet bør utføres ved romtemperatur.

• Plasser en flat oppsamlingsbeholder for olje under plenklipperen.
• Åpne oljepåfyllingsskruen (fig. 9a/ pos.7a).
• Apne oljepluggen (fig. 9c/ pos. 7b). Tapp den varme motoroljen av og samle den opp i en oppsamlingsbeholder.
• Steng oljepluggen igjen när den gamle oljen har runnet ut.
• Fyll motorolje opp til den øverste markeringen på oljepeilepinnen.
• OBS! Ikke skru inn oljepeilepinnen for å måle oljenivået, men stikk den bare inn til gjenge- ne.
• Den gamle oljen må avhendes i samsvar med gjeldende bestemmelser.

7.2.4 Stell og innstilling av betjeningskablene Betjeningskablene skal smøres inn med olje med jevne mellomrom. Kontroller bevegeligheten.

7.2.5 Vedlikehold av luftfilteret (fig. 10a/10b)

Tilsmussede luftfi ltre reduserer motorytelsen på grunn av for liten lufttilførsel til forgassen. Dersom det finnes svært mye støv i luften, må luftfilteret kontrolleres oftere.

OBS: Du må aldri rengjøre luftfilteret med bensin eller brennbare løsemidler. Rengjør bare luftfi literet med trykkluft, eller bank det rent.

7.2.6 Vedlikehold av tennpluggen

Rengjør tennpluggen med en stålbørste med kobbertråd.

• Trekk tennplugghetten (fig. 11/pos. 20) av med roterende bevegelse.
  • Fjern tennpluggen med en tennpluggnøkkel.
  • Monteringen skjer i motsatt rekkefølge.

7.2.7 Kontroll av kileremmen

Når du skal kontrollere kileremmen, må du fjerne kileremdekslet som vist på figur 12 (fig. 12 / pos. 5b).

7.2.8 Reparasjon

Etter reparasjon eller vedlikehold må du kontrollere at alle sikkerhetstekniske deler er monterte og i forskriftsmessig stand. Deler som kan forårsake personskader, må oppbevares utilgjengelig for andre personer og barn.

OBS: I henhold til gjeldende lov om produktansvar kan vi ikke gjøres ansvarlige for skader som skyldes ikke-forskriftsmessige reparasjoner, eller dersom det ikke ble brukt originaldeler eller deler som vi har godkjent, som reservedeler. Vi kan heller ikke gjøres ansvarlige for skader som skyldes ikke-forskriftsmessige reparasjoner. La vår kundeservice eller en autorisert fagmann utføre reparasjonene. Tilsvarende gjelder også for tilbehørsdeler.

7.2.9 Tider for bruk av maskinen

Når det gjelder tider for bruk av maskinen, må du overholde de forskriftene som gjelder lokalt. Disse kan variere fra sted til sted.

7.2.10 Vedlikehold og stell av batteriet

• Sørg alltid for at batteriet er forsvarlig montert.
Det må foreligge en forskriftsmessig forbin-
delse til det elektriske anleggets ledningsnett.
• Hold batteriet rent og tørt.

7.3 Forberedelser før plenklipperen settes til oppbevaring

Advarsel: Tapp ikke av bensinen i lukkede rom, i nærheten av åpen ild eller när det røykes i nærheten. Gassdamper kan före til eksplosjoner eller brann.

1. Tøm bensintanken med en avsugingspumpe for bensin.
2. Start motoren og la den gå helt til resten av bensinen er oppbrukt.
3. Foreta et oljeskift etter hver sesong. Tapp i denne forbindelse den gamle motoroljen av når motoren er varm, og etterfyll ny olje.
4. Fjern tennpluggen fra sylindertoppen. Fyll ca. 20 ml olje på sylinderen med en oljekanne. Trekk sakte i starchändtaket, slik at oljen beskytter sylinderen på innsiden. Skru tennpluggen inn igjen.
5. Rengjør sylinderens kjøleribber og huset.
6. Rengjør hele maskinen for å beskytte lakken.

NO

1. Oppbevar maskinen på et godt ventilert sted.
2. Demonter batteriet hvis plenklipperen settes til oppbevaring i mer enn 3 måneder.

Du fi nner instruksjoner om lagring av batteriet i sikkerhetsinstruksene for batteriet (punkt 3).

7.4 Forberedelse av plenklipperen til transport

1. Tøm bensintanken (se punkt 7.3/1)
2. La motoren gå, helt til resten av bensinen er brukt opp.
3. Tapp av motoroljen mens motoren er varm.
4. Ta tennplugghetten av tennpluggen.
5. Rengjør sylinderens kjøleribber og huset.
6. Hekt startsnoren løs fra kroken (fi g. 3c). Løsne stjernemutrene og fell ned det øvre styrehåndtaket. Vær i denne forbindelse oppmeksom på at det ikke må oppstå knekk på betjeningskablene når styrehåndtaket felles sammen.
7. Vikle noen lag med bølgepapp mellom øvre og nedre styrehåndtak og motoren for å hindre at det oppstår gnisninger.

7.5 Forbruksmateriale, slitedeler og reserve- deler

Reservedeler, forbruksmaterialer og slitedeler som f.eks. motorolje, kileremmer, tennplugger, luftfilterinnsats, bensinfilter, batterier eller kniver dekkes ikke av garantien for maskinen.

7.6 Bestilling av reservedeler

Når man bestiller reservedeler, bør følgende opplysninger angis:

- Maskintype

• Maskinens artikkelnummer
• Maskinens identifikasjonsnummer
- Reservedelsnummeret til den reservedel som behøves

Du fi nner aktuelle priser og informasjon under www.isc-gmbh.info

8. Avfallsbehandling og gjenvinning

Utstyret er pakket inn i emballasje for å forhindre transportskader. Denne emballasjen er et råstoff og kan dermed brukes om igjen, eller den kan føres tilbake til råstoff kretsløpet. Maskinen og tilbehøret består av ulike materialer, f.eks. metall og kunststoff er. Defekte komponenter skal leveres inn til deponier for spesialavfall. Be en spesialisert forhandler eller kommuneadministrasjonen om informasjon!

NO

9. Feilsøkingsskjema

Advarsel: Stans motoren og trekk av tennplugghetten før du utfører inspeksjoner eller justeringer.

Advarsel: Når motoren har vært i gang noen minutter etter en justering eller reparasjon, må du huske på at eksosrøret og andre deler er varme. Du må med andre ord ikke berøre dem for å unngå forbrenninger.

Feil Mulig årsak Utbedring
Urolig gang, sterke vibrasjoner på mas-kinen	- Løse skruer- Knivfestet er løst- Kniven har ubalanse	- Kontroller skruene- Kontroller knivfestet- Skift ut kniven
Motoren går ikke - Motorstart-/motorstopphåndtak ikke trykket inn- Defekt tennplugg- Drivstoff tanken er tom		- Motorstart-/motorstopphåndtaket-må trykkes inn- Skift ut tennpluggen- Fyll på drivstoff
Motoren har en uro-lig gang.	- Luftfi Iteret er tilsmusset- Tennpluggen er tilsmusset	- Rengjør luftfi Iteret- Rengjør tennpluggen
Plenen blir gul, klippingen er ure-gelmessig	- Kniven er uskarp- For lav klippehøyde	- Slip kniven- Still inn ønsket høyde
Utkastet av gress er ikke rent	- For lav klippehøyde- Kniven er nedslitt- Oppsamlingssekken er blokkert	- Still inn korrekt- Skift ut kniven- Tøm oppsamlingssekken
Batteriet lades ikke -	Pluggforbindelsens kontakt til batte-riet er dårlig- Batteriet har skader- Sikring (pos. 19) 5A er defekt	- Rengjør kontaktene- La en fagmann kontrollere batteriet og skifte det ut ved behov- Kontroller maskinens funksjon med et annet batteri, skift ut sikringen
Startmotoren roterer ikke	- Batteriet er tomt- Batteriet er ikke tilkoplet- Pluggforbindelsen er ikke for hån-den	- Lading av batteriet- Kople til batteriet- Kontroller stikkforbindelsene

NO

Kun for EU-land

Ikke kast elektroverktøy i husholdningsavfallet!

I henhold til EU-direktiv 2012/19/EF om utbrukt elektro- og elektronisk utstyr og gjennomføring i nasjonal lovgivning må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjenvinning.

Recycling-alternativ til oppfordring om returnering:

Eieren av elektroutstyret er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en forskriftsmessig gjenvinning i stedet for returnering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et returdeponi, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektobestanddeler som fulgte med utstyret, berøres ikke av dette.

Gjentrykk eller annen mangfoldiggjøring av dokumentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt når ISC GmbH har gitt sitt uttrykkelige samtykke til dette.

Med forbehold om tekniske endringer

NO

Serviceinformasjon

Vi har kompetente servicepartnere i alle land som er angitt i garantidokumentet. Du finner kontaktopplysningene i garantidokumentet. Disse står til disposisjon for deg i alle servicesaker som for eksempel reparasjoner, levering av reservedeler og slitedeler eller bestilling av forbruksmateriell.

Vær oppmerksom på at for dette produktet er følgende deler utsatt for slitasje under bruk eller naturlig slitasje, eller følgende deler er nødvendige som forbruksmateriell.

Kategori Eksempel
Slitedeler* Luftfi lter, betjeningskabler, oppsamlingskurv, dekk, kjøreclutch
Forbruksmateriale/ forbruksdeler* Kniv
Manglende deler

Ved mangler eller feil ber vi deg registrere feilen på internettadressen: www.isc-gmbh.info. Sørg for å gi en nøyaktig beskrivelse av feilen, og svar i denne forbindelse alltid på følgende spørsmål:

• Virket maskinen noen gang, eller var den defekt helt fra start av?
• Ble du oppmerksom på noe spesielt før defekten oppstod (symptom før defekten)?
  • Hvilken feilfunksjon har maskinen etter din mening (viktigste symptom)?
  Beskriv denne feilfunksjonen.

NO

Garantidokument

Kjære kunde!

Våre produkter er underlagt streng kvalitetskontroll. Dersom denne maskinen en gang likevel ikke skulle fungere forskriftsmessig, beklager vi dette sterkt og ber deg henvende deg til vår kundeservice, under den adresse som er angitt på dette garantikortet, eller til forhandleren hvor du kjøpte maskinen. Følgen-de vilkår gjelder for å gjøre gjeldende garantikrav:

1. Disse garantivilkårene gjelder for ekstra garantiytelser som ovenfor nevnte produsent lover dem som kjøper produsentens nye maskiner, i tillegg til den lovfestede garantien. Dine lovfestede krav på garantiytelser berøres ikke av denne garantien. Vår garantiytelse er gratis for deg.

2. Garantiytelsen dekker kun mangler på en maskinen som du har kjøpt ny fra ovenfor nevnte produsent, og som påviselig skyldes material- eller produksjonsfeil. Det er opp til oss å velge om vi vil utbedre slike mangler på maskinen eller erstatte maskinen.

Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller yrkesmessig bruk. Slik bruk er ikke forskriftsmessig. En garantiavtale er dermed ikke inngått, dersom maskinen i løpet av garantitiden brukes innen næringsliv, håndverk eller industri, eller dersom den utsettes for tilsvarende belastninger.

- Skader som skyldes at monteringsveiledningen ikke er blitt fulgt, eller som skyldes ikke-forskriftsmessig installasjon, som skyldes at bruksanvisningen ikke er blitt fulgt (f.eks. ved at maskinen koples til feil nettspenning eller strømtype), eller som skyldes at vedlikeholds- eller sikkerhetsforskriftene ikke er blitt fulgt, at maskinen er utsatt for unormale miljøbetingelser, eller som har oppstått på grunn av manglende stell og vedlikehold.

- Skader på maskinen som skyldes feil eller ikke-forskriftsmessig bruk (for eksempel overbelastning av maskinen eller bruk av ikke tillatte redskaper og tilbehør), inntrenging av uvedkommende gjenstander i maskinen (for eksempel sand, steiner eller støv, transportskader), bruk av makt eller ekstern påvirkning (for eksempel skader som skyldes at maskinen har falt ned).

- Skader på maskinen eller deler av maskinen som kan tilbakeføres på vanlig slitasje under bruk eller annen naturlig slitasje.

1. Garantitiden gjelder i 60 måneder og begynner å løpe fra og med kjøpsdatoen for maskinen. Garantikrav skal gjøres gjeldende før utløpet av garantitiden og innen to uker etter at du har oppdaget defekten. Det er ikke mulig å gjøre gjeldende garantikrav etter at garantitiden er utløpt. Reparasjon eller utskiftning av maskinen fører verken til en forlengelse av garantitiden eller til at en ny garantitid begynner å gjelde for maskinen eller eventuelle montere reservedeler på grunn av denne garantiytelsen. Dette gjelder også ved anvendelse av service på stedet.

2. Vennligst registrer den defekte maskinen som du vil gjøre gjeldende garantikrav for på internettadressen: www.isc-gmbh.info. Dersom defekten på maskinen dekkes av vår garantiytelse, vil du omgående få i retur en reparert eller en ny maskin.

Når det gjelder slitedeler, forbruksdeler og manglende deler, henviser vi til de begrensningene som gjelder for garantien i henhold til serviceinformasjonen i denne bruksanvisningen.

IS

Efnisyfi rlit

2. Tækislýsing og innihald
