GEBRUIKSAANWIJZING GAM-E43Li Gardol

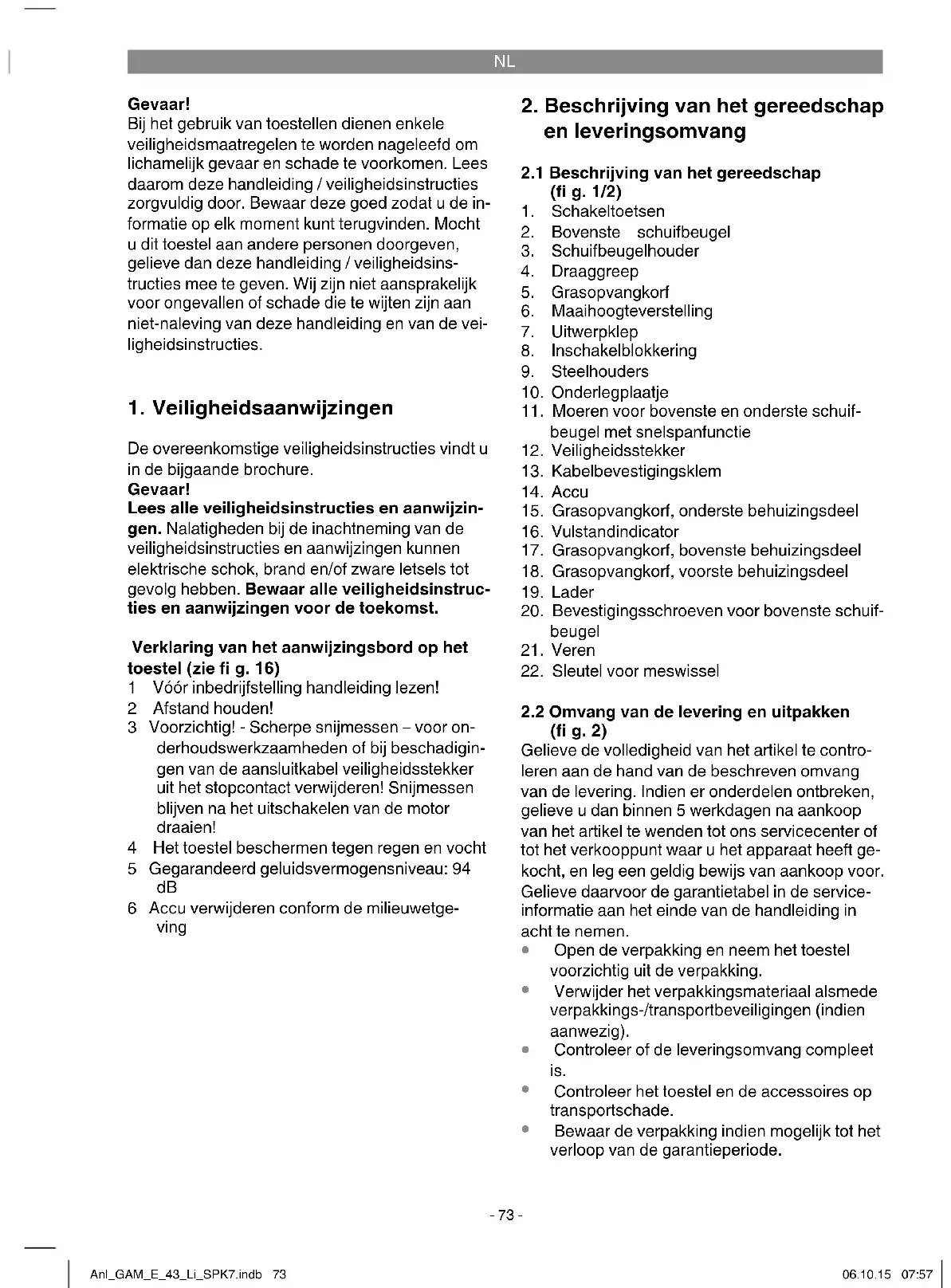

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst. Verklaring van het aanwijzingsbord op het toestel (zie fi g. 16) 1 Vóór inbedrijfstelling handleiding lezen! 2 Afstand houden! 3 Voorzichtig! - Scherpe snijmessen – voor on- derhoudswerkzaamheden of bij beschadigin- gen van de aansluitkabel veiligheidsstekker uit het stopcontact verwijderen! Snijmessen blijven na het uitschakelen van de motor draaien! 4 Het toestel beschermen tegen regen en vocht 5 Gegarandeerd geluidsvermogensniveau: 94

6 Accu verwijderen conform de milieuwetge- ving

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

2. Bovenste schuifbeugel

3. Schuifbeugelhouder

11. Moeren voor bovenste en onderste schuif-

beugel met snelspanfunctie

15. Grasopvangkorf, onderste behuizingsdeel

16. Vulstandindicator

17. Grasopvangkorf, bovenste behuizingsdeel

18. Grasopvangkorf, voorste behuizingsdeel

20. Bevestigingsschroeven voor bovenste schuif-

22. Sleutel voor meswissel

2.2 Omvang van de levering en uitpakken

(fi g. 2) Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Anl_GAM_E_43_Li_SPK7.indb 73Anl_GAM_E_43_Li_SPK7.indb 73 06.10.15 07:5706.10.15 07:57NL

Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar! Omvang van de levering

Schuifbeugelhouder (2x)

Onderlegplaatjes (4x)

Moeren voor bovenste en onderste schuif- beugel met snelspanfunctie (4x)

Bevestigingsschroeven voor bovenste schu- ifbeugel (2x)

Sleutel voor meswissel

Vertaling van de originele handleiding

Veiligheidsinstructies

3. Reglementair gebruik

De grasmaaier is geschikt voor particulier gebruik in de huis- en hobbytuin. Als grasmaaier voor de particuliere huis- en hob- bytuin worden diegene beschouwd die doorgaans niet langer dan 50 uur jaarlijks overwegend wor- den gebruikt voor het verzorgen van gras- en ga- zonvlakten, maar niet in openbare plantsoenen, sportpleinen en ook niet in de land- en bosbouw. Let op! Wegens gevaar voor lichamelijk letsel van de gebruiker mag de maaier niet worden gebruikt voor het trimmen van heesters, heggen en struikgewassen, om rankgewassen of gazon te maaien en klein te maken op dakbeplantingen of in balkonbakken en ook niet om voetpaden te reinigen (af te zuigen) of als hakselaar voor het kleinmaken van snoeisels van bomen en heggen. De maaier mag evenmin worden gebruikt als mo- torhakfrees en ook niet voor het gelijkmaken van bodemverheffi ngen, zoals b.v. molshopen. Om veiligheidsredenen mag de maaier niet wor- den gebruikt als aandrijfaggregaat voor andere werkgereedschappen en gereedschapssets van welke soort dan ook, tenzij die door de fabrikant uitdrukkelijk toegestaan zijn. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.

Pas uw manier van werken aan het toestel aan.

Overbelast het toestel niet.

Laat het toestel indien nodig nazien.

Schakel het toestel uit als het niet wordt ge- bruikt.

Draag handschoenen. Restrisico’s Er blijven altijd restrisico’s bestaan, ook al wordt dit elektrisch gereedschap zoals voor- geschreven bediend. De volgende gevaren kunnen zich voordoen in verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:

hoorbescherming wordt gedragen. Waarschuwing! Dit apparaat genereert tijdens het bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden een nadelige inv- loed hebben op actieve of passieve medische implantaten. Om het risico van ernstige of dodelijke letsels te verminderen raden wij personen met medische implantaten aan hun arts en de fabrikant van het medische implantaat te consulteren voordat het toestel wordt bediend.

5. Vóór inbedrijfstelling

De grasmaaier wordt deels gemonteerd geleverd. De schuifbeugel en de opvangkorf moeten wor- den gemonteerd, voordat u de grasmaaier gebru- ikt. Volg de gebruiksaanwijzing stap voor stap en richt u bij de montage naar de afbeeldingen. Montage van de schuifbeugel (fi g. 3 tot 7) De schuifbeugelhouder (fi g. 2, pos. 3) wordt in de steelhouder gezet en met de snelspanfunctie (fi g. 2, pos. 11) bevestigd (fi g. 4). Nu steekt u deze in elkaar gezette componenten op de daartoe voor- ziene as. De bovenste schuifbeugel (fi g. 1, pos.

2) moet op de schuifbeugelhouder (fi g. 2, pos. 3)

geschoven en zoals getoond in fi g. 6 bevestigd worden. Vervolgens de motorkabel op de schu- ifbeugel (fi g. 7, pos. A) bevestigen met de kabel- houders (fi g. 2, pos. 13). U kunt nu de steelhoogte kiezen in 3 stappen (fi g. 5, pos. A). Aanwijzing! Steelverstelling alleen toegestaan binnen het ge- markeerde bereik.

Druk de geleidesteel in de gewenste stand vast met de snelspanfunctie (fig. 5, pos. B). Waarschuwing! Aan weerskanten moet altijd dezelfde steelhoogte worden ingesteld.

Richt de kabel uit met de bevestigingsklem- men aan de geleidesteel (fig. 7, pos. A). Montage van de opvangkorf (zie fi g. 8 tot 10) Steek eerst het onderste behuizingsdeel (fi g. 2, pos. 15) en het voorste behuizingsdeel (fi g. 2, pos. 18) in elkaar zoals getoond in fi g. 8. Vervol- gens steekt u het bovenste behuizingsdeel (fi g. 2, pos 17) op de reeds gemonteerde helften (fi g. 9). Om de opvangkorf in te hangen moet de motor worden uitgeschakeld en mag het snijmes niet draaien. Uitwerpklep (fi g. 10, pos. A) met één hand optillen. Met de andere hand de opvangkorf aan de handgreep vasthouden en van boven in- hangen (fi g. 10). Vulstandindicator opvanginrichting De opvanginrichting bezit een vulstandindicator (fi g. 2, pos. 16). Deze wordt geopend door de luchtstroom, die de maaier tijdens het bedrijf ge- nereert. Als de klep tijdens het maaien dichtvalt, dan is de opvanginrichting vol en moet hij worden leeggemaakt. Voor een foutloze werking van de vulstandindicator moeten de gaten onder de klep altijd schoon en doorlatend zijn. Verstelling van de maaihoogte Let op! Het verstellen van de maaihoogte mag alleen worden uitgevoerd bij uitgeschakelde motor en uit het stopcontact getrokken veiligheidsstekker. Voordat u begint te maaien controleert u of het maaigereedschap niet bot is, en of de beves- tigingsmiddelen niet zijn beschadigd. Vervang botte en/of beschadigde maaigereedschappen om onbalans te vermijden. Bij deze controle de motor afzetten en de veiligheidsstekker uit het stopcontact trekken. Anl_GAM_E_43_Li_SPK7.indb 75Anl_GAM_E_43_Li_SPK7.indb 75 06.10.15 07:5706.10.15 07:57NL

De verstelling van de maaihoogte moet als volgt worden uitgevoerd (zie fi g. 11):

1. De hefboom (A) naar buiten drukken.

3. De hefboom (A) loslaten en controleren of hij

goed vastzit in het arrêt. Afl ezen van de maaihoogte De maaihoogte kan in 6 trappen van 25-75 mm ingesteld en aan de schaal (fi g. 11/C) afgelezen worden. Laden van de accu (fi g. 12a)

1. Accupack uit het apparaat nemen. Daarvoor

de zijdelingse grendelknop indrukken.

2. Vergelijk of de netspanning vermeld op het

typeplaatje overeenstemt met de beschikbare netspanning. Steek de netstekker van de lader (19) in het stopcontact. De groene LED begint te knipperen.

3. Steek de accu (18) op de lader (19).

4. Onder punt „Indicatie lader“ vindt u een tabel

met de betekenissen van de LED-indicatie aan de lader. Tijdens het laden kan de accu wat warm worden. Dit is echter normaal. Mocht het laden van de accupack niet mogelijk zijn, controleer dan

of aan het stopcontact de netspanning voor- handen is

of een foutloos contact aan de laadcontacten voorhanden is. Indien het laden van het accupack nog altijd niet mogelijk is, breng dan

en de accupack naar onze klantenservice. In het belang van een lange levensduur van de accupack is het raadzaam om op tijd voor het herladen van de accupack te zorgen. Dit is in elk geval noodzakelijk, wanneer u vaststelt dat het vermogen van het apparaat afneemt. Ontlaad de accupack nooit helemaal. Dat leidt tot een defect van de accupack! Montage van de accu (fi g. 12b) Open het accudeksel. Daarvoor zoals getoond in fi g. 12b de klikveer (pos. A) lostrekken en het dek- sel omhoog klappen. Dan de beide accu´s zoals getoond in fi g. 12c in de houders steken. Aanwijzing! Gebruik alleen accu´s met dezelfde vulstand, combineer nooit volle en halfvolle accu´s met el- kaar. Laad beide accu´s altijd tegelijkertijd op. De accu met de zwakkere laadtoestand bepaalt de looptijd van het apparaat. Vóór bedrijf moeten altijd beide accu´s vol worden geladen. Sluit het accudeksel door het dicht te klappen en let erop dat het goed inklikt. Accu-capaciteitsindicator (fi g. 13) Druk op de schakelaar voor accu-capaciteitsindi- cator (fi g. 13, pos. A). De accu-capaciteitsindica- tor (fi g. 13, pos. B) signaleert de laadtoestand van de accu aan de hand van 3 LEDs. Alle 3 LEDs branden: De accu is vol geladen. 2 of 1 LED(s) branden: De accu beschikt over voldoende restlading. 1 LED knippert: De accu is leeg, laad de accu op. Alle LEDs knipperen: De accu werd diep ontladen en is defect. Een defecte accu mag niet meer gebruikt en geladen worden!

Voorzichtig! De gazonmaaier is voorzien van een veiligheids- schakeling om onbevoegd gebruik te voorkomen. Onmiddellijk vóór ingebruikneming van de gazon- maaier de veiligheidsstekker (fi g. 12d) inzetten en bij elke onderbreking of aan het einde van het werk de veiligheidsstekker terug verwijderen. Let op! Om het onbedoeld inschakelen te voorkomen is de grasmaaier voorzien van een beveiliging (fi g. 14, pos. 8), die moet worden ingedrukt voordat de schakelknop (fi g. 14, pos. 1) kan worden in- gedrukt. Wanneer de inschakelbeugel wordt los- gelaten, wordt de grasmaaier uitgeschakeld. De Anl_GAM_E_43_Li_SPK7.indb 76Anl_GAM_E_43_Li_SPK7.indb 76 06.10.15 07:5706.10.15 07:57NL

starttijd kan enkele seconden bedragen. Bij draai- en zonder belasting loopt het toerental na enkele seconden terug; bij belasting wordt het na enkele seconden weer verhoogd. Zodra u de schakelto- etsen loslaat, wordt de grasmaaier uitgeschakeld. Voer deze procedure meermaals uit om er zeker van te zijn dat uw apparaat correct werkt. Voordat u reparatie- of onderhoudswerkzaamheden aan het apparaat verricht, moet u zich ervan vergewis- sen dat het mes niet draait en dat de veiligheids- stekker uit het stopcontact is getrokken. Waarschuwing! Open de uitwerpklep nooit als de opvanginrichting leeg wordt gemaakt en de motor nog draait. Het roterende mes kan verwondingen veroorzaken. Maak de uitwerpklep of de grasopvangzak steeds zorgvuldig vast. Als u die wilt verwijderen, moet u voordien de motor stopzetten. De door de geleidestangen gegeven veiligheid- safstand tussen meskooi en gebruiker dient steeds in acht te worden genomen. Tijdens het maaien en veranderen van rijrichting op bermen en hellingen dient u bijzonder voorzichtig te werk te gaan. Let op een veilige stand, draag schoenen met slipvaste zolen met stroef profi el en een lan- ge broek. Maai steeds dwars over de helling. Op hellingen van meer dan 15° mag om veiligheidsredenen het gras niet met de maaier worden afgereden. Wees bijzonder voorzichtig bij het achteruit bewe- gen en trekken van de maaier. Struikelgevaar! Instructies voor het correct maaien Voor het gras afrijden is een overlappende werk- wijze aan te bevelen. Maai enkel met een scherp en intact mes zodat de grashalmen niet uitrafelen en het gazon niet geel wordt. Om een keurig maaipatroon te bereiken leidt u de maaier in zo recht mogelijke banen. De banen moeten elkaar steeds overlappen met enkele centimeters, zodat er geen stroken blijven staan. Hoe vaak moet worden afgereden hangt in prin- cipe ervan af hoe snel het gras groeit. In de hoof- dgroeiperiode (mei – juni) twee keer per week, anders eenmaal per week. De maaihoogte moet tussen 4 en 6 cm liggen en het gras moet 4 tot 5 cm groeien voordat u het opnieuw afrijdt. Mocht het gras ooit wat langer worden, maak dan ach- teraf niet de fout het gras direct in één keer op de normale hoogte terug te snijden. Dit schaadt het gazon. Snij dan nooit meer dan de helft van de grashoogte terug. De onderkant van het koetswerk van de maaier schoon houden en afgezet gras zeker verwijde- ren. Afgezet materiaal bemoeilijkt het starten, doet afbreuk aan de maaikwaliteit en belemmert het uitwerpen van het gras. Op hellingen moet de maaibaan steeds dwars over de helling verlopen. Het wegglijden van de maaier kan door schuin omhoog verplaatsen wor- den voorkomen. Kies de maaihoogte al naargelang de werkelijke lengte van het gras. Rijd het gras in meerdere beurten af, zodat het gazon per beurt maximaal 4 cm korter wordt gereden. Voordat u eender welke controles aan het mes uitvoert zeker de motor afzetten. Denk eraan dat het mes na het afzetten van de motor nog enkele seconden blijft draaien. Probeer nooit om het mes te stoppen. Controleer regelmatig of het mes correct bevestigd, in perfecte staat en goed geslepen is. Zo niet, het mes slijpen of vervangen. Indien het roterende mes een voorwerp raakt, de maaier uitschakelen en wachten tot het mes helemaal stilstaat. Controleer vervolgens de toe- stand van het mes en de meshouder. Indien die beschadigd zijn moeten ze worden vervangen. Zodra tijdens het gras afrijden grasresten bli- jven liggen, moet de opvangkorf leeg worden gemaakt. Let op! Alvorens de opvangkorf eraf te nemen de motor afzetten en wachten tot het maaigereedschap tot stilstand is gekomen. Om de opvangkorf eraf te nemen tilt u met één hand de uitwerpklep op en met de andere hand neemt u de opvangkorf aan het handvat eruit. Overeenkomstig de veiligheidsvoorschriften valt de uitlaatklep bij het eraf nemen van de opvang- korf dicht en sluit de achterste uitwerpopening. Als daarbij grasresten in de opening blijven han- gen, trekt u de maaier best ongeveer 1 m terug om het starten van de motor te vergemakkelijken. Grasresten in het koetswerk van de maaier en op het werkgereedschap niet met de hand of de voet verwijderen, maar met de gepaste hulpmiddelen, bijv. borstel of handveger. Anl_GAM_E_43_Li_SPK7.indb 77Anl_GAM_E_43_Li_SPK7.indb 77 06.10.15 07:5706.10.15 07:57NL

Om te garanderen dat het gras goed wordt verza- meld moet de opvangkorf na gebruik van binnen worden schoongemaakt. Opvangzak enkel vasthaken bij afgezette motor en stilstaand maaigereedschap. Uitwerpklep met één hand optillen en met de andere hand de opvangkorf aan het handvat vast- houden en van boven vasthaken.

7. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact (fi g. 12d).

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

De grasmaaier mag niet met stromend water, vooral niet onder hoge druk, worden schoon- gemaakt.

Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

Reinig het toestel regelmatig met een vochti- ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun- nen aantasten. Let er goed op dat geen water in het toestel terechtkomt.

Maak de grasmaaier indien mogelijk schoon met een borstel of doek.

Afgesleten of beschadigde messen, meshouder en bouten moeten per set door een geautoriseerde vakman worden vervan- gen teneinde de uitgebalanceerde toestand te behouden.

Zorg ervoor dat alle bevestigingselementen (schroeven, moeren enz.) steeds goed vast aangehaald zijn zodat u veilig met de maaier kunt werken.

Controleer de grasopvanginrichting vaker op slijtageverschijnsels.

Vervang afgesleten of beschadigde onderde- len.

Voor een lange levensduur is het aan te beve- len alle te schroeven onderdelen alsook de wielen en assen schoon te maken en vervol- gens te oliën.

Door de gazonmaaier regelmatig te onder- houden zal hij niet alleen lang meegaan en goed werken, maar zal hij u ook in staat stel- len uw gazon zorgvuldig en gemakkelijk af te rijden.

Het meest aan slijtage blootgestelde onder- deel is het mes. Controleer regelmatig de toestand van het mes alsook de bevestiging ervan. Als het mes afgesleten is moet het on- middellijk worden vervangen of bijgeslepen. Mochten er zich aan de maaier bovenmatige trillingen voordoen betekent dit dat het mes niet correct is uitgebalanceerd of door stoten is vervormd. In dit geval moet het worden her- steld of vervangen.

Binnen in het toestel zijn er geen andere te onderhouden onderdelen.

7.3 Vervangen van het mes

Om veiligheidsredenen is het aan te bevelen het mes enkel door een geautoriseerde vakman te laten vervangen. Let op! Werkhandschoenen dragen! Gebruik enkel een origineel mes omdat anders de werking en de veiligheid mogelijk niet gewaarborgd zijn. Om van mes te verwisselen gaat u als volgt te werk:

1. Draai de bevestigingsschroef los (zie fi g.

2. Neem het mes af en vervang het door een

3. Bij de montage van het nieuwe mes dient u

op de montagerichting van het mes te letten. De windvleugels van het mes moeten naar de motorruimte wijzen (zie fi g. 15a). De bevesti- gingsdoorns dienen overeen te stemmen met de stansgaten in het mes (zie fi g. 15b).

4. Vervolgens haalt u de bevestigingsschroef

m.b.v. de universele sleutel terug aan. Het aanspankoppel moet ca. 25 Nm bedragen. Aan het einde van het seizoen voert u een alge- mene controle van de maaier uit en verwijdert u al het achtergebleven gras en ander materiaal. Telkens vóór begin van het seizoen zeker de toe- stand van het mes controleren. Voor herstellingen verzoeken wij u zich tot onze serviceplaats te wenden. Gebruik enkel originele wisselstukken. Anl_GAM_E_43_Li_SPK7.indb 78Anl_GAM_E_43_Li_SPK7.indb 78 06.10.15 07:5706.10.15 07:57NL

7.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info Reservemes artikelnr.: 34.054.51

8. Opslag en transport

Opslag Bewaar het apparaat en het toebehoren op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opslag- temperatuur ligt tussen 5° C en 30° C. Bewaar het apparaat in de originele verpakking. Transport

Schakel het apparaat uit en isoleer het van de stroomtoevoer, voordat u het transporteert.

Breng, indien voorhanden, transportbeveili- gingen aan.

Bescherm het apparaat tegen schade en sterke trillingen, die met name optreden bij het transport in voertuigen.

Beveilig het apparaat tegen wegglijden en kantelen.

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren. Anl_GAM_E_43_Li_SPK7.indb 79Anl_GAM_E_43_Li_SPK7.indb 79 06.10.15 07:5706.10.15 07:57NL

Aanduidingsstatus Betekenis en maatregel Rode LED Groene LED UIT Knippert Gebruiksklaarheid De lader is aangesloten op het net en is gebruiksklaar; de accu is niet in de lader. AAN AAN Laden De lader laadt de accu op in de snelle laadmodus. UIT AAN De accu is tot 85% opgeladen en gebruiksklaar. (Laadduur 4,0 Ah accu: 80 min) Daarna wordt overgeschakeld naar ontziende lading tot de accu volle- dig is geladen. (Laadduur in het totaal 4,0 Ah accu: ca. 100 min) Maatregel: Neem de accu de lader uit. Scheid de lader van het net. Knippert UIT Aanpassingslading De lader bevindt zich in de modus voor ontziend laden. Daarbij wordt de accu om veiligheidsredenen trager opgeladen en heeft daarvoor meer dan 1 uur nodig. Dat kan te wijten zijn aan volgen- de oorzaken: - Accu werd zeer lang geleden niet meer opgeladen of het ontladen van een uitgeputte accu werd voortgezet (diepe ontlading). - De accutemperatuur ligt niet binnen het ideale bereik tussen 10°C en 45°C. Maatregel: Wacht tot het laadproces is voltooid; de accu kan desondanks verder worden geladen. Knippert Knippert Fout Er kan niet meer worden opgeladen. De accu is defect. Maatregel: Een defecte accu mag niet meer worden opgeladen. Neem de accu de lader uit. AAN AAN Temperatuurfout De accu is te warm (b.v. rechtstreekse zoninstraling) of te koud (onder 0° C). Maatregel: Neem de accu de lader uit en bewaar hem 24 u bij kamertemperatuur (ca. 20° C). Anl_GAM_E_43_Li_SPK7.indb 80Anl_GAM_E_43_Li_SPK7.indb 80 06.10.15 07:5706.10.15 07:57NL

Fout Mogelijke oorzaken Verhelpen Motor start niet a) Condensator defect b) Aansluitingen op de motor of con- densator losgekomen c) Maaier staat in hoog gras d) Maaierhuis verstopt geraakt e) Veiligheidsstekker niet ingestoken f) Accu niet naar behoren ingestoken a) Door werkplaats van de klanten- dienst laten controleren b) Door werkplaats van de klanten- dienst laten controleren c) Op laag gras of reeds afgereden vlakte starten; Eventueel van maai- hoogte veranderen d) Huis schoonmaken zodat het mes weer ongehinderd draait e) Veiligheidsstekker insteken (zie 6.) f) Accu verwijderen en opnieuw inste- ken (zie 5.) Motorvermogen vermindert a) Te lang of te vochtig gras b) Maaierhuis verstopt geraakt c) Mes ver versleten d) Accucapaciteit gaat achteruit a) Maaihoogte corrigeren, instelling van de elektronica wijzigen b) Huis reinigen c) Mes vervangen d) Accucapaciteit controleren en, indi- en nodig, accu laden (zie 5.) Geen schone snede a) Mes versleten b) Verkeerde maaihoogte a) Mes vervangen of bijslijpen b) Maaihoogte corrigeren Aanwijzing! Om de motor te beschermen is die voorzien van een thermoschakelaar die de mo- tor in geval van overbelasting afzet en hem na een korte afkoelfase automatisch terug aanzet! Anl_GAM_E_43_Li_SPK7.indb 81Anl_GAM_E_43_Li_SPK7.indb 81 06.10.15 07:5706.10.15 07:57NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehouden Anl_GAM_E_43_Li_SPK7.indb 82Anl_GAM_E_43_Li_SPK7.indb 82 06.10.15 07:5706.10.15 07:57NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Koolborstels, Accu Verbruiksmateriaal/verbruiksstukken* Mes Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_GAM_E_43_Li_SPK7.indb 83Anl_GAM_E_43_Li_SPK7.indb 83 06.10.15 07:5706.10.15 07:57NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren werken, spijt het ons ten zeerste en verzoeken wij u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs, of tot het verkooppunt waar u het toestel heeft gekocht. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde

fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wette- lijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 84 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim geldend te maken het defecte apparaat aan te melden onder: www.

isc-gmbh.info. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een hersteld of nieuw apparaat terug. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_GAM_E_43_Li_SPK7.indb 84Anl_GAM_E_43_Li_SPK7.indb 84 06.10.15 07:5706.10.15 07:57PL
