MKS 4245 - Žaga Hurricane - Brezplačna navodila za uporabo

Vrsta izdelka	Bencinska motorna žaga
Znamka	Hurricane
Model	MKS 4245
Prostornina valjev	42 cm³
Največja moč	1,7 kW
Dolžina vodila	45 cm (18 palcev)
Dolžina reza	40 cm
Korak verige	10 mm
Debelina verige	1,3 mm
Hitrost v prostem teku	3.100 vrt/min (±10 %)
Največja hitrost	8.000 vrt/min
Prostornina rezervoarja za gorivo	400 ml
Prostornina rezervoarja za olje	220 ml
Samodejno mazanje verige	Da
Zavora verige	Da
Sistem za blaženje vibracij	Da
Centrifugalna sklopka	Da
Veriga z zmanjšanim povratnim udarcem	Da
Neto teža (z verigo in vodilom)	6,5 kg
Teža brez verige in vodila	5,6 kg
Raven zvočnega tlaka	103 dB(A)
Raven zvočne moči	114 dB(A)
Vibracije (sprednji ročaj)	11,34 m/s²
Gorivo	Neosvinčeni bencin, pomešan z 2-taktnim oljem (40:1)
Razmik elektrod svečke	0,6 mm
Garancija	5 let

Pogosto zastavljena vprašanja - MKS 4245 Hurricane

Kako zagnati motorno žago Hurricane MKS 4245?

Prepričajte se, da je stikalo v položaju VKLOP, potegnite ročico za dušenje, pritisnite črpalko za gorivo 10-krat, nato potegnite zaganjalnik 4-krat. Nato potisnite ročico za dušenje in znova potegnite 4-krat. Pustite, da se motor ogreje 10 sekund, preden uporabite plin.

Kakšno mešanico goriva naj uporabim?

Uporabite mešanico neosvinčenega bencina in posebnega 2-taktnega olja v razmerju 40:1. Nikoli ne uporabljajte čistega bencina ali olja 100:1.

Kako nastaviti napetost verige?

Popustite matice na vodilu, zavrtite nastavitveni vijak v desno za povečanje napetosti ali v levo za zmanjšanje. Veriga mora biti dobro napeta brez povešanja in se mora z rokami v rokavicah prosto vrteti.

Kako preizkusiti zavoro verige?

Zaženite motor, trdno držite motorno žago, nato aktivirajte zavoro verige s potiskom ročice naprej. Veriga se mora takoj ustaviti. Če se ne, ustavite motor in napravo dajte v popravilo.

Kakšno olje uporabiti za mazanje verige?

Uporabite posebno olje za verigo, vodilo in zobnik. Nikoli ne uporabljajte motorne žage brez olja, saj to povzroči hitro obrabo in pregrevanje.

Kako očistiti zračni filter?

Odstranite pokrov filtra, vzemite filter, ga operite v milni vodi, sperite in posušite na zraku. Vse ponovno sestavite in se prepričajte, da je filter pravilno nameščen. Nikoli ne uporabljajte motorne žage brez zračnega filtra.

Kakšno svečko uporabiti in kakšen razmik?

Uporabite svečko z razmikom 0,6 mm. Redno preverjajte in čistite svečko. Zamenjajte jo, če je umazana ali obrabljena.

Kako shraniti motorno žago za več kot 30 dni?

Izpraznite rezervoar za gorivo in pustite motor teči, dokler ne ugasne. Odstranite svečko, v cilinder vlijte žlico 2-taktnega olja, počasi potegnite zaganjalnik, nato vstavite svečko nazaj. Napravo shranite na suhem mestu, stran od vseh virov zgorevanja.

Kaj storiti, če se motorna žaga ne zažene?

Preverite postopek zaganjanja, stanje svečke, filter goriva in mešanico. Če je motor zalit, očistite svečko. Če težava vztraja, se obrnite na pooblaščeni servis.

Kako varno uporabljati motorno žago?

Vedno nosite zaščitno opremo: očala, protihrupne slušalke, rokavice, varnostne čevlje. Motorno žago uporabljajte z obema rokama, nikoli ne režite nad višino ramen in upoštevajte varnostne razdalje. V primeru povratnega udarca aktivirajte zavoro verige.

NAVODILA ZA UPORABO MKS 4245 Hurricane

1. Pravilno držite pilu objema rukama.

OPASNOST! OPREZ ZBOG POVRATNIH UDARACA!

	Pred uporabo žage preberite navodilo za uporabo		Uporabljajte zaščitno obutev za zaščito nog
[2286]—	Pri delu z žago je vedno potrebno uporabljati zaščitna očala, da bi si zaščitili oči pred predmeti/objekti, katere zaradi žaganja meče v zrak. Prav tako je potrebno uporabljati tudi zaščito sluha, kot so n.pr. zvočno nepre-pustna čelada ali glušniki. Če obstaja nevarnost zaradi padajočih predmetov, uporabljajte zaščitno čelado.		Varujte se vzvratnih sunkov verižne žage. Verižno žago med uporabo dobro držite z obema rokama
			Prepričajte se, da je zavora verige odpuščena. Pred uporabo potegnite ročaj/zavoro verlge nazaj.
			Nivo hrupa je v skladu s smernico 2000/14/EC
	Da bi zaščitili svoje roke, uporabljajte rokavice		Pozor! Nevarnost

POZOR! Pri delu z orodjem na pogon z gorivom morate zmeraj upoštevati sledeča osnovna pravila, da zmanjšate tveganje telesnih poškodb in/ali poškodovanje naprave. Preberite te napotke preden začnete delati z žago in jih shranite.

1. Z žago NE delajte samo z eno roko! V nasprotnem obstaja nevarnost, da se lahko poškoduje oseba, ki dela z žago, njen pomočnik ali osebe, ki se nahajajo v neposredni bližini. Verižna žaga je kontruirana za uporabo z obema rokama.

2. NE delajte z žago, će ste utrujeni.

3. Uporabljajte zaščitno obuvalo, oprijeto oblačilo, delovne rokavice, zaščitna očala, zaščito za ušesa in zaščito za glavo.

4. Bodite previdni pri rokovanju z gorivom. Žago zažen- ite v razdalji najmanj 3 m od mesta polnjenja goriva.

5. Ko zaganjate žago ali z njo režete, se NE smejo v bližini nahajati druge osebe. Prepovejte gledalcem in živalim dostop do delovnega območja.

6. Žagajte ŠELE potem, ko je delovno območje očiščeno, ko ste zavzeli varni položaj telesa in izdelali načrt poti za umik pred padajočim drevesom.

7. Ko motor žage dela, morate držati vse dele telesa proč od žage.

8. Pred zaganjanjem žage se prepričajte, će se žaga ne dotika tujih predmetov.

9. Verižno žago prenašajte samo, če se je motor žage ustavil, če se meč in veriga žage nahajata zadaj in, če gleda izpuh motorja žage vstran od Vašega telesa.

10. NE uporabljajte žage, če je le-ta poškodovana, napačno nastavljena ali nepopolno in rahlo montirata. Prepričajte se, če se je verižna žaga ustavila, ko je aktivirano stikalo za obratovanje žage.

11. Izključite motor preden postavljate žago na stran.

12. Bodite skrajno previdni pri žaganju majhnega grmovja in rastlinskih poganjkov, ker se lahko tanke zelene vejice zataknejo v žagi in udarijo v smeri zoper Vas ali pa Vas spravijo iz ravnotežja.

13. Pri žaganju veje, ki se nahaja v napetem stanju, morate računati na možni povratni sunek veje, ko napetost lesa nenadoma popusti.

14. Pazite na to, da bodo ročaji žage suhi, čisti in brez olja ali mešanice goriva.

15. Z verižno žago delajte samo na dobro prezračenem mestu.

16. Z verižno žago NE žagajte dreves, če za to niste ustrezno strokovno usposobljeni.

17. Celotno vzdrževanje verižne žage sme izvajati samo servisna služba za verižne žage, ne glede na točke, ki so navedene v teh navodilih za uporabo in vzdrževanje.

18. Za transport verižne žage namestite futeral za meč žage.

19. Z verižno žago NE delajte poleg ali v prisotnosti vnetljivih tekočin ali plinov, bodisi na prostem ali v

prostoru. Obstaja nevarnost eksplozije in/ali požara.

1. Ne dolivajte goriva, olja ali maziva, će verižna žaga dela.

2. UPORABLJAJTE SAMO PRIMERNI MATERIAL ZA ŽAGANJE:

Žagajte samo les. Verižne žage ne uporabljajte za opravila, za katera ni primerna. Z verižno žago ne žagajte n.pr. plastike, opeke ali podobnega gradbenega materiala.

NAPÖTEK: Sledeča priloga z navodili je praviloma namenjena končnim uporabnikom ali priložnostnim uporabnikom žage. Le-ti modeli žage so konstruirani tako, da jih lahko priložnostno uporabljajo lastniki hiš, stanovalci počitniških hišic in prebivalci v kampingih in služijo za izvajanje vseh splošnih opravil, kot n.pr. krčenje gozda, obrezovanje, rezanje lesa za kurjavo, itd. Niso predvideni za dlje časa trajajoča dela. Pri dlje časa trajajočih delih lahko vibracije v rokah osebe, ki žaga, povzročijo motnje krvnega obtoka.

PREVIDNOSTNI UKREPI PRI VZVRATNIH SUNKIH

Do vzvratnega sunka lahko pride, će se konica meča žage dotakne predmeta ali, će se meč med rezanjem zatakne v lesu. Če konica meča pride v takšen stik z lesom, jo lahko bliskovito sune nazaj proti osebi, ki izvaja žaganje. Če se verižna žaga zatakne vzdolž zgornje strani žega, tudi lahko hitro suhe meč žage nazaj proti osebi, ki žaga. V obeh primerih lahko izgubite nadzor na žago in se hudo poškodujete. Ne zanašajte se v celoti samo na varnostne naprave, ki so montirane na žagi. Kot uporabnik verižne žage morate upoštevati več točk, da boste lahko izvajali Vaša žagalna dela brez nezgod in brez poškodb.

1. Osnovno razumevanje vzvratnih sunkov lista žage lahko zmanjša ali izključi faktor presenečenja. Nenadne reakcije prispevajo mnogo k nastajanju nezgod.

2. Ko motor žage dela, čvrsto držite žago z obema rokama tako, da držite z desno roko zadnji ročaj in z levo roko sprednji ročaj. Palci in prsti roke morajo čvrsto oprijemati ročaje verižne žage. Čvrsti prijem Vam bo pomagal, da boste zadrževali vzvratne sunke in ohranili nadzor nad žago. Žage ne izpuščajte.

3. Prepričajte se, će je območje, kjer žagate, brez ovir. Konica meča žage se pri rezanju ne sme dotikati debla drevesa, več ali podobnega.

4. Žagajte z višjo hitrostjo vrtljajev motorja.

5. Ne nagibajte se daleč naprej in ne žagajte na višini nad Vašimi rameni.

6. Ostrite in vzdržujte Vašo žago v skladu z navodili

SLO

verige, katere je odobril proizvajalec žage.

NAPOTEK: Verižna žaga z majhnim vzvratnim sunkom se sklada z močjo vzvratnega sunka.

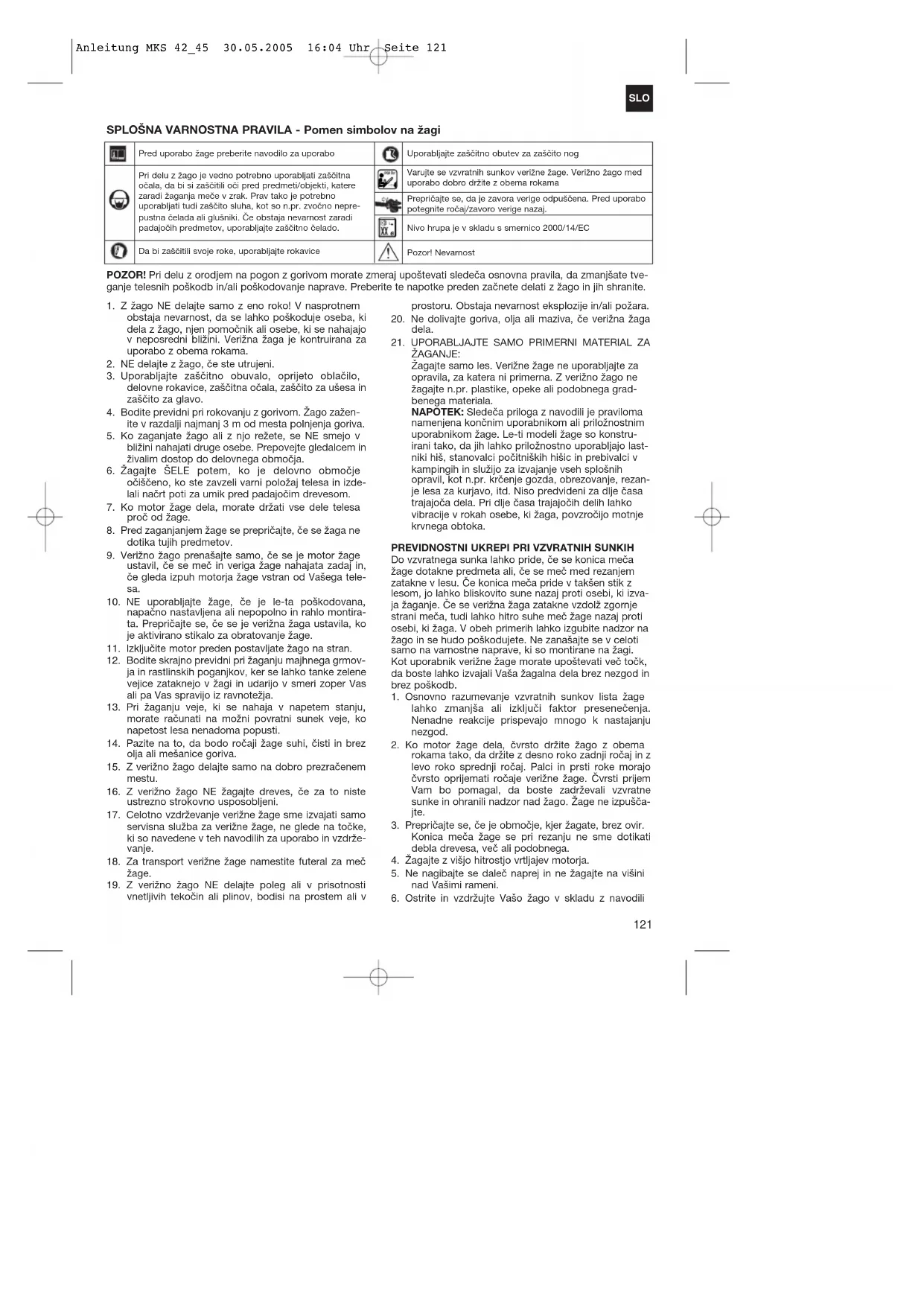

POMEMBNI VARNOSTNI NAPOTKI

Na pokrovu zračnega filtra verižne žage se nahaja varnostna tablica. Preden začnete žago uporabljati, točno preberite napis na tablici in varnostna navodila na teh straneh.

SIMBOLI IN BARVE (Slika 1)

POZOR! RDEČA Opozarja na nevarni način dela, katerega je treba opustiti.

ZELENA PRIPOROČILO

Priporočani način dela pri žaganju. POZOR:

4

Slika 1

1. Previdnost pri vzvratnih sunkih.
2. Žage ne držite z eno roko.
3. Izogibajte se stiku s konico žage.

PRIPOROČILO

1. Žago držite pravilno z obema rokama.

NEVARNOST! PREVIDNOST PRI VZVRATNIH SUNKIH!

POZOR: Vzvratni sunki lahko povzročijo nevarno izgubo nadzora nad verižno žago, kar lahko privede do hudih poškodb osebe, ki žaga, ali drugih v bližini žaganja nahaja- jočih se oseb. Bodite zmeraj želo previdni. Vzvratni sunki zaradi vrtenja verige ali zatakjenega lista žage so pri verižnih žagah glavne nevarnosti in tudi glavni vzrok večine nezgod.

PAZITE NA SLEDEČE:

VZVRATNI SUNEK lahko nastane, če se NOS ali

KONICA meča žage dotakne predmeta ali, će se verižna žaga med rezanjem zatakne v les.

Če se konica meča žage dotakne predmeta, jo lahko bliskovito hitro sune navzgor in nazaj proti osebi, ki izvaja žaganje.

Če se verižna žaga ZATAKNE vzdolž SPODNJEGA

ROBA meča žage, jo lahko POTEGNE vstran od osebe, ki žaga, in v smeri naprej. Če se verižna žaga ZATAKNE vzdolž ZGORNJEGA ROBA meča žage, jo lahko hitro SUNE nazaj proti osebi, ki žaga.

V obeh primerih lahko izgubite nadzor na žago in se pri tem hudo poškodujete.

A B A 2A A

A B C 2B

VRTILNI VZVRATNI SUNEK (Slika 2A)

A = pot vzvratnega sunka B = reakcijsko območje vzvratnega sunka

SUNKOVITE (VZVRATNI SUNEK ZARADI

ZATIKANJA LISTA ŽAGE) IN POTEZNE

REAKCIJE

(Slika 2B)

A = poteg

B = čvrstí predmeti

TEHNIČNI PODATKI O ŽAGI

Delovna prostornina motorja 42 cm

Max. moč pogona 1.7 kW

Dolžina rezila 40 cm

Dolžina meča 18" (45 cm)

Razmak verige 10 mm

Debelina verige 1,3 mm

Idealna hitrost 3.100 min ^1 ± 10%

Max. hitrost 8,000 min

Prostornina posode za gorivo 400 ml

Prostornina posode za olje 220 ml

Avtomatsko oljno mazanje verige da

Veriga z rahlim vzvratnim sunkom da

Netto teža brez verige in meča žage 5,6kg

Netto teža 6,5 kg

Poraba bencina ca. 1,5 kg/h

Nivo zvočnega tlaka 103 dB(A)

Nivo delovnega tlaka 114 dB(A)

Zavorni čas iz delovne hitrosti 0,07s

Vibracije 11,34 m/s

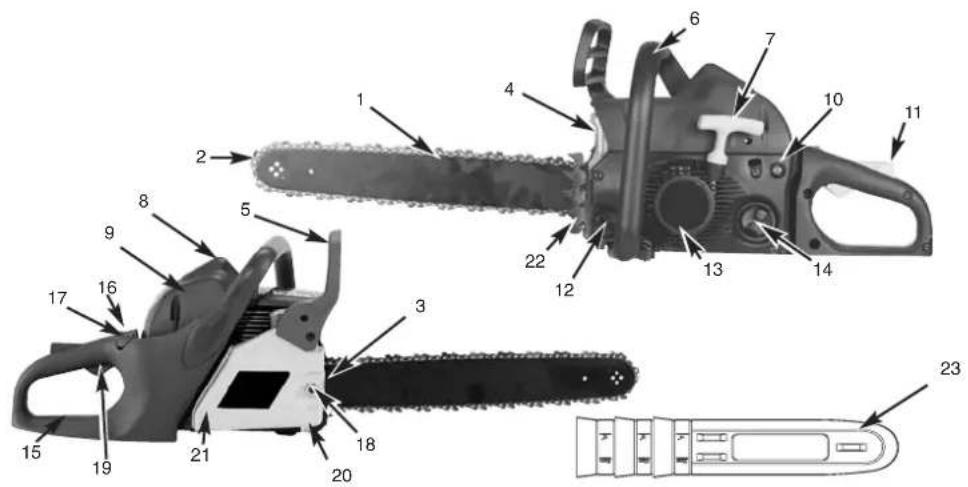

SPLOSNE INFORMACIJE

1. Meč žage
2. Veriga žage
3. Napenjalni vijak za verigo
4. Iskrolovec (znotraj v izpuhu)
5. Zavorna ročica verige/sprednji ščitnik za roko
6. Sprednji ročaj
7. Ročaj zaganjalnika

8. Vžigalna svečka

9. Pokrov zračnega filtra

10. Črpalka za gorivo

11. Varnostna zaporna naprava

12. Pokrov rezervoarja za olje

13. Ohišje ventilatorja

14. Pokrov rezervoarja za gorivo

15. Zadnji ročaj/nožna opora

16. Delovno stikalo

17. Ročica za Choke

18. Matica za pritrditev meča

19. Ročica za plin

20. Varnostno držalo verige

21. Obloga verižnika

22. Krempljasti prislon

23. Zaščita verige

VARNOSTNE FUNKCIJE

Številke sledečega opisa ustrezajo številkam na predhodni strani tako, da lahko lažje najdete varnostne funkcije.

2 ŽAGINA VERIGA Z MAJHNIM VZVRATNIM

SUNKOM vam s pomočjo posebej razvitih varnostnih naprav pomaga kontrolirati vzvratne sunke in vašo moč.

5 ZAVORNA ROČICA VERIGE/ŠČITNIK ZA ROKO ščiti levo roko upravljalca žage, će bi ta roka pri prižgani žagi zdrsnila z ročaja.
5 ZAVORA VERIGE je varnostna funkcija za zmanjševanje poškodb, ki nastajajo zaradi vzvratnih sunkov. Tako se veriga v milisekundah ustavi. Aktivira se z ZAVORNO ROČICO.
10 STIKALO ZA UŠTAVITEV takoj ustavi motor, ko ga ugasnete. Da bi motor (ponovno) zagnali, je stikalo za zaustavitev potrebno postaviti v položaj VKLOP.
11 VARNOSTNI SPROŽILEC prepreči naključno pospeševanje motorja. Ročico za plin (19) lahko uporabljate le, ko je varnostni sprožilec aktiviran.
20 VARNOSTNO DRŽALO VERIGE zmanjša možnost nevarnosti poškodb v primeru, da bi se veriga žage pri prižganem motorju utrgala ali zdrsnila z meča. Varnostno držalo verige mora zadržati opletajočo se verigo.

NAVÓDILÓ: Seznanite se z žago in njenimi deli.

SLO

NAVODILO ZA NASTAVITVE IN MONTAŽO

• ORODJE ZA MONTAŽO

Da bi verižno žago sestavili, potrebujete naslednje orodje:

1. Očesni ključ SW 16
2. Izvijač / ključ za verigo

POZOR: Motor žage zaženite ŠELE potem, ko je žaga popolnoma pripravljena za obratovanje.

PREDPOGOJI ZA SESTAVLJANJE

Preden lahko začnete uporabljati žago, je potrebno pri novi verižni žagi nastaviti verigo, napolniti s pravilno mešanico goriva posodo za gorivo in z oljem napolniti oljno posodo.

Preden začnete delati z žago, v celoti preberite ta navodila za uporabo. Še posebej upoštevajte vse varnostne ukrepe.

Ta navodila za uporabo so prav tako navodila, na katera se sklicuje, in priročnik, ki vsebuje splošne informacije o sestavljanju, obratovanju in vzdrževanju žage.

POZOR: Pri rokovanju z verigo žage nosite zaščitne rokavice.

• MONTAŽA MEČA ŽAGE / VERIGE ŽAGE / POKROVA SKLOPKE

MONTAŽA MEČA ŽAGE:

Da bi bila meč in veriga oskrbljena z oljem, UPORABLJAJTE LE ORIGINALEN MEČ ŽAGE s prehodom za olje (A), glej (slika 3A).

1. Prepričajte se, da je ZAVORNA ROCICA VERIGE potegnjena v položaj ODKLOPLJENO (slika 3B).
2. Odstranite matico za pritrditev meča (B). Odvzemite pokrov zavore verige (C) tako, da ga močno potegnemo naravnost ven (slika 3C). Navodilo: Veriga lahko spodaj malo visi. To je normalno.
3. Obračajte nastavni vijak (D) z izvijačem V NASPROTNI SMERI URINEGA KAZALCA tako, da se bo TRNEK (E) (štrleča konica) nahajal na koncu drsne poti v smeri valja sklopke in zobnika (slika 3D).
4. Namestite konec meča z zarezo na sornik (F). Meč izravnajte tako, da bo NASTAVNI TRNEK prilegal na luknjo (G) na meču (slika 3E).

3D

3E

NAMESTITEV VERIGE ŽAGE:

1. Razširite verigo v pentljo tako, da bodo rezalni robovi (A) razvrščeni naokrog V SMERI URINEGA KAZALCA (Slika 4A).
2. Potisnite verigo okrog zobnika (B) izza sklopke (C). Pazite, da bodo členi verige položeni med zobe (Slika 4B).
3. Vpeljite pogonske člene v žleb (D) in okrog konca meča žage (Slika 4B).

NAPOTEK: Veriga žage lahko visi nekoliko na spodnjem delu meča. To je normalno.

1. Meč žage vlecite naprej tako dolgo, da bo veriga tesno nalegala. Prepričajte se, da se bodo vsi pogonski členi nahajali v utoru meča.
2. Namestite pokrov sklopke in ga pritrdite z 2 vijakoma. Veriga pri tem ne sme zdrsniti iz meča. Z roko zategnite 2 matici in postopajte po navodilu za nastavljanje napetosti v poglavju NASTAVLJANJE NAPETOSTI VERIGE.

NAPOTEK: Matice za pritrditev meča so bile do sedaj zategnjene samo z roko, ker je treba še nastaviti verigo žage. Postopajte po navodilih v poglavju NASTAVITEV NAPETOSTI VERIGE.

4A

Pravilna napetost verige je izjemno pomembna in jo je potrebno preverjati pred zagonom žage in med izvajanjem žaganja.

Če si vzamete čas, da pravilno nastavite verigo žage, lahko izvajata boljše reze in življenska doba verige bo daljša.

POZOR: Pri rokovanju z verigo žage ali pri nastavljanju verige zmeraj uporabljajte trpežne rokavice.

NASTAVITEV VERIGE ŽAGE:

1. Držite konico meča žage navzgor in obračajte nastavljalni vijak (D) V SMERI URINEGA KAZALCA, da povečate napetost verige. Če obračate vijak PROTI SMERI URINEGA KAZALCA, boste zmanjševali napetost verige. Preverite, če veriga po celi dolžini nalega na meč žage (Slika 5).

2. Po nastavljanju, konica meča še stoji navzgor, čvrsto zategnite matice za pritrditev meča žage. Sedaj je veriga pravilno napeta, će ozko prilega po obodu meča in jo je možno vleči z roko (z rokavicami na roki) okrog meča.

NAPOTEK: Če s težavo obračate verigo okrog meča ali, će je le-ta blokirana, je nastavljena preveč napeto. Izvršite sledeča majhne dodatne nastavitve:

A. Odvijte 2 matici za pritrjevanje meča žage tako, da bosta zategnjeni z jakostjo zategovanja s prsti. Razrahljajte napetost verige s počasnim obračanjem nastavljalnega vijaka PROTI SMERI URINEGA KAZALCA. Potegnite verigo na meču naprej in nazaj. To delajte tako dolgo, da se bo lahko veriga prosto premikala, vendar bo še zmeraj tesno nalegala.

SLO

Povečajte napetost tako, da obračate nastavljalni vijak V SMERI URINEGA KAZALCA.

B. Ko je veriga žage pravilno napeta, držite konico meča čisto navzgor in čvrsto zategnite 2 matice za pritrditev meča verige.

PREVIDNOST: Nova veriga se raztegne tako, da jo je treba po pribl. 5 žaganjih dodatno nastaviti. To je pri novih verigah popolnoma normalno in kasneje se bō pogostost te potrebe po naknadnem nastavljanju napetosti verige zmanjševala.

PREVIDNOST: Če je veriga žage PREOHLAPNA all PRENAPETA, bo prišlo do hitrejše obrabe zob, meča, verige in ležajev glavne pogonske gredi. Slika 6. predstavlja pravilno hladno napetost (A) in toplo napetost (B) in služi kot navodilo za nadaljnje nastavitve verige žage (C).

A C B

6

MEHANSKO TESTIRANJE VERIŽNE ZAVORE

Verižna žaga je opremljena z verižno zavoro, ki zmanjšuje poškodbe zaradi nevarnosti vzvratnih sunkov. Zavora se aktivira, će se izvaja pritisk na zavomo ročico, tako, n.pr. pri vzvratnem sunku, ko udari roka osebe, ki žaga, po ročici. Pri aktiviranju zavore se veriga nenadoma zaustavi.

POZOR: Verižna zavora ima sicer namen zmanjševati nevarnost poškodb zaradi vyzratnih sunkov žage, ne more pa zagotavljati ustrezne zaščite, će boste delali z žago nepazljivo. Pred vsako uporabo žage in med izvajanjem žaganja zmeraj redno preverjajte verižno zavoro.

PREVERJANJE VERIŽNE ZAVORE:

1. Verižna zavora je ODKLOPLJENA (veriga se lahko premika), će JE ZAVORNA ROČICA POTEGNJENA NAZAJ IN ZASKOČENA V TEM POLOŽAJU (Slika 7A).
2. Verižna zavora je VKLOPLJENA (veriga je zaskočena), će je zavorna ročica potegnjena naprej. Verigo v takšnem položaju ni možno premikati (Slika 7B).

7A 7B

NAPOTEK: Zavorno ročico se mora dati zaskočiti v obeh položajih. Če začutite močnejši upor ali, će ni možno premikati ročice, ne uporabljajte žage, V namen popravila jo takoj odnesite na popravilo v servisno službo.

GORIVO IN OLJE

GORIVO

Za optimalne rezultate žaganja uporabljajte neosvinčeno gorivo mešano s posebnim 2-taktnim motornim oljem 40:1.

MEŠANICA GORIVA

Gorivo zmešajte z oljem za 2-taktne motorje v ustrezní posodi.

POZOR: Za to žago nikoli ne uporabljajte nerazredčenega goriva, ker boste v nasprotnem poškodovali motor in izgubili pravico do garancijskega zahtevka za ta proizvod. Ne uporabljajte mešanic goriva, ki so stale v skladišću več kot 90 dni.

POZOR: Če uporabljate olje za 2-taktne motorje, ki se razlikuje od specialnega olja, morate uporabljati super olje za zračno hla-jene 2-taktne motorje z razmerjem mešan-ice 40:1. Ne uporabljajte oljnih proizvodov za 2-taktne motorje z razmerjem mešanice 100:1. Premalo olja bo povzročilo poškodbe motorja in boste v takšnem primeru izgubili pravico do garancijskega zahtevka za motor.

Nekateri običajni bencini so mešani s primesmi spojim alkohola ali etra, da bi ustrezali noramtivom čistejših izpušnih plinov. Motor deluje bolje z vsemi vrstami bencina v namen lastnega pogona, tudi z vrstami bencina, ki so obogatene z vsebnostjo kisika.

MAZANJE VERIGE IN LEŽAJA Z OIJEM

Vsakokrat, ko nalivate gorivo v posodo za gorivo, morate napolniti tudi posodo za olje za mazanje verige. Priporočamo olje za mazanje verig, meča žage in rezalnih zobcev, ki vsebujejo dodatke za znižanje tornosti in obrabo in preprečujejo poškodovanja meča in verige.

SLO

NAVÓDILA ZA UPÓRABO

KONTROLE PRED ZAGONOM MOTORJA

POZOR: Nezadostna količina olja bo razveljavila garancijo za motor.

1. Napolnite posodo za gorivo (A) s pravilno mešanico goriva (Slika 8).
2. Napolnite posodo za olje (B) z ustreznim oljem za mazanje verige in meča žage (Slika 8).
3. Preverite, će je pred zagonom motorja verižna zavora (C) odklopljena (Slika 8).

ZAGON MOTORJA

1. Za zagon žage potisnite stikalo (stikalo za VKLOP/IZKLOP) v položaj VKLOP (I) (slika 9A).
2. Dušilno ročico / Choke (A) potegnite ven tako daleč, da zaskoči (slika 9B).
3. krat pritisnite na črpalko za gorivo (B) (slika 9C).
4. Žago postavite na trdno in ravno podlago. Žago fiksirajte z nogo, kot je prikazano. Hitro 4 krat potegnite zaganjalnik. Upoštevajte, da je veriga eventualno lahko v teku (slika 9D).

NAVODILO: Če še motor'sliši tako kot, da bi se hotel zagnati pred 4. potegom, končajte z vlečenjem zaganjalnika in nemudoma postopajte, kot je opisano v koraku 7.

1. Dušilno ročico (G) potisnite do konca noter (slika 9E).
2. Močno primite žago in 4 krat hitro potegnite zaganjalnik. Motor bi se moral zagnati.
3. Pustite motor 10 sekund, da se segreje. Pritisnite ročico za plin (H) in jo nastavite na prosti tek (slika 9F).
4. Ce se motor ne zažene, ponovite zgoraj navedene korake.

PONOVNI ZAGON TOPLEGA MOTORJA

8

9A

9B 9C

9D 9E

9F 9G

1. Prepričajte se, da je stikalo nastavljeno na VKLOP.
2. 4 krat hitro potegnite za vrv zaganjalnika. Motor bi se moral zagnati.
3. Če se motor ne zažene, se ravnajte po navodilih v odstavku: KONTROLE PRED ZAGONOM MOTORJA.

ZAUSTAVITEV MOTORJA

1. Spustite ročico za plin in počakajte, da se motor zaustavi.

2. Potisnite stikalo STOP navzdol, da zaustavite motor. NAPOTEK: Da bi v nujnem primeru zaustavili motor, aktivirajte verižno zaporo in potisnite stikalo STOP navzdol.

TESTIRANJE DELOVANJA VERIŽNE ZAVORE

Redno preverjajte, će verižna zavora pravilno deluje. Pred prvim žaganjem preverite delovanje verižne zavore, po večkratnem rezanju in za vsak primer še po izvršenih vzdrževalnih delih na verižni zavori.

TESTIRAJTE VERIŽNO ZAVORO NA SLEDEČI NAČIN (Slika 10):

1. Položite žago na čisto, trdo in ravno podlago.
2. Zaženite motor.
3. Zagrabite zadnji ročaj (A) z desno roko.
4. Z levo roko držite sprednji ročaj (B) [(ne ročico verižne zavore (C)].
5. Pritisnite ročico za plin na 1/3 hitrosti in potem takoj aktivirajte ročico verižne zavore (C).

POZOR: Verižno zavoro aktivirajte počasi in s premislekom. Žaga se ne sme ničesar dotikati: žaga ne sme spredaj viseti navzdol.

1. Veriga se mora takoj zaustaviti. Potem takoj spustite sprožilec obratovanja.

POZOR: Če se veriga ne zaustavi, izključite motor in odnesite žago zaradi popravila v pooblaščeno servisno službo Talon.

1. Če verižna zavora pravilno deluje, izključite motor in ponovno postavite verižno zavoro na ODKLOPLJENO.

A B C

10

MAZANJE VERIGE ŽAGE/MEČA ŽAGE Z OIJEM

Zadostno mazanje verige žage mora biti zmeraj zagotovljeno, da bi se zmanjšalo drgnjenje verige ob vodilni meč žage.

Meč žage in veriga ne smeta nikoli biti brez olja. Če boste uporabljali žago s premalo olja, se bo zmanjšal učinek žage, življenjska doba verige žage bo krajša, veriga bo hitro otopela in meč žage se zelo močno obrabil zaradi pregrevanja. Premalo olja je prepoznavno po nastajanju izpušnega dima, obarvanju meča ali nastajanju katrana.

NAPOTEK: Veriga žage se med uporabo razteza, še posebej ko je nova in jo je treba občasno nastavljati in

SLO

dodatno napenjati. Novo verigo je treba dodatno nastaviti po pribl. 5 minutah obratovanja.

AVTOMATSKO MAZANJE

Verižna žaga je opremljena z avtomatskim sistemom mazanja na zobniški pogon. Mazalka dovaja avtomatsko pravilno količino olja na meć in verigo. Ko se pospeši delovanje motorja, teče tudi olje hitreje na površino meča. Nastavljanja dotoka količine olja ni. Rezerva olja se zmanjšuje približno enako hitro kot poraba goriva.

SPLOŠNA NAVODILA ZA ŽAGANJE

PODIRANJE

Podiranje pomeni odžaganje drevesa. Majhna drevesa s premerom debla 15-18 cm ponavadi prežagamo z enim rezom. Pri večjih drevesih je potrebno izžagati zareze v deblo. Takšne zareze v deblo določajo smer, v katero se bo drevo podrlo.

PODIRANJE DREVESA:

POMEMBNO: Podiranje drevesa brez ustrezne strokovne izobrazbe ni dovoljeno!

POZOR: Pred podiranjem je potrebno načrtovati in sprostiti pot za umik (A). Pot za umik mora potekati v smeri nazaj in diagonalno na zadnjo stran pričakovane smeri padanja drevesa kot je to prikazano na Sliki 12.

NAPOTEK: Smer podiranja (B) je določena z zareznim rezom. Pred žaganjem upoštevajte razporeditev večjih vej in naravno nagnjenost drevesa, da bi lahko ocenili smer padanja.

POZOR: Pri podiranju drevesa na pobočju se mora oseba, ki žaga, nahajati na višjem delu pobočja, ker se bo drevo po žaganju po vsej verjetnosti podrlo in zvalilo oz. zdrsnilo navzdol po pobočju.

B A 45°

12

Nikoli ne prežagajte debla drevesa do konca. Zmeraj pustite določeno sidmo točko, katera drži drevo. Če deblo prežagate do konca, ne boste mogli več nadzorovati smer padanja drevesa.

V rez vstavite zagozdo ali ročaj za podiranje dreves še preden postane drevo nestabilno in se začne nagibati. Potem se meč žage ne more zatakni tiv zarezano režo v deblu, će bi slučajno napačno ocenili smer padanja drevesa. Prepovejte gledalcem dostop do območja podiranja drevesa še preden, drevo začnete podirati.

REZ ZA PODIRANJE:

1. Preprečite zatikanje meča žage ali verige (B) v zarezanem delu debla tako, da vstavite leseno ali plastično zagozdo (A) Zagozde nadzorujejo tudi padanje drevesa (Slika 14A).
2. Če je premer debla, ki ga nameravate rezati, večji od dolžine meča žage, izvršite dva reza v skladu s prikazom na sliki (Slika 14B).

POZOR: Pred izvajanjem dokončnega reza preverite, će se v območju padanja drevesa ne nahajajo ljudje, živali ali ovire.

A B

14A

14B

SLO

POZOR: Če se rez za podiranje bliža sidrni točki, se začne drevo nagibati. Ko začne drevo padati, potegnite žago iz zareze ven, ugasnite motor, odložite verižno žago in zapustite območje po poti za umik (Slika 12).

ODSTRANJEVANJE VEJ

Veje odstranite iz podrtega drevesa. Podporne veje (A) odžagajte šele potem, ko je deblo razrezano po dolžinah (Slika 15). Veje, ki so pod napetostjo, potrebno prežagati od spodaj navzgor, da se ne bo verižna žaga zataknila.

POZOR: Nikoli ne odrezujte vej drevesa, ko stojite na deblu drevesa.

16A15

16C16B

RAZREZOVANJE PO DOLŽINI

Ko ste podrli drevo, ga razrežite po dolžinah. Pazite na stabilni položaj telesa in stojite nad deblom, će žagate na pobočju. Deblo je treba po možnosti podpreti tako, da ne bo konec, ki ga želite odžagati, ležal na zemlji. Ko ste podprli oba konca debla in morate rezati na sredini, naredite polovični rez od zgoraj navzdol in potem rez od spodaj navzgor. To bo preprečilo zatikanje meča žage in verige v deblu. Pazite na to, da pri razrezovanju ne boste z mečem zarezali v zemljo, ker bo v takšnem primeru veriga hitro otopela. Pri razrezovanju debla zmeraj stojite na višji zgornji strani pobočja.

1. Deblo je podprto po celotni dolžini: Režite od zgoraj in pazite na to, da ne boste zarezali v zemljo (Slika 16A).
2. Deblo je podprto na enem koncu: Najprej prerežite 1/3 premera debla od spodaj navzgor, da boste preprečili luščenje debla. Potem zarežite od zgoraj proti prvemu rezu, da preprečite zatikanje meča žage (Slika 16B).
3. Deblo je podprto na obeh koncih: Deblo je podprto na enem koncu: Najprej prerežite 1/3 premera debla od zgoraj navzdol, da boste preprečili luščenje debla. Potem zarežite od spodaj proti prvemu rezu, da preprečite zatikanje meča žage (Slika 16C).

NAPOTEK: Najboljša metoda za razžaganje debla drevesa po dolžinah je žaganje s pomočjo podstavnega kosa. Če to ni možno, je treba deblo privzdigniti s pomočjo delov vej ali s podpornimi podstavki in tako podpreti deblo. Prepričajte se, će je deblo, ki ga nameravate razrezati, varno podprto.

RAZREZOVANJE PO DOLŽINI NA PODSTAVKU ZA ŽAGANJE

V namen Vaše varnosti in lažjega žaganja je potrebno zagotoviti pravilni položaj za vertikalno rezanje debla po dolžinah (Slika 17).

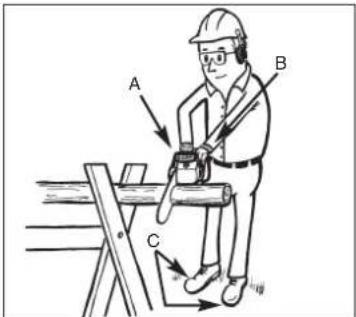

VERTIKALNO REZANJE:

A. Držite žago z obema rokama in jo vodite med žaganjem desno mimo Vašega telesa.

B. Držite levo roko kolikor je le možno naravnost.

C. Porazdelite težo Vašega telesa na obe nogi. Slika 17.

NAVÓDILA ZA VZDRŽEVANJE

Vsa vzdrževalna dela na verižni žagi mora izvajati strokovnjak, neglede na točke o vzdrževanju, ki so navedene v teh navodilih.

A B C

17

SLO

VZDRŽEVANJE

PREVENTIVNO VZDRŽEVANJE

Dobro preventivno vzdrževanje po rednem programu izvajanja kontrol in izvajanje nege žage bo podaljšalo življenjsko dobo žage in izboljšalo njeni učinek žaganja. V nadaljevanju prikazani spisek priporočanih kontrol služi kot smernice za tovrstni program. Čiščenje, nastavitve in zamenjava delov so lahko v določenih okoliščinah pogostejši kot je tukaj navedeno.

Kontrolni spiske vzdrževanj		na upor.	bratov-alne ure
KOMPONENTA DEJANJE		√	10 20
Vijaki/matice/somiki preverjanje/zategovanje			√
Zračni filter	šiččenje ali zamenjava			√
Filter za gorivo/olje	zamenjava		√
Vžigalna svečka šiččenje/nostavitev/zamenjava			√
Mrežica za iskre preverjanje			√
Cavi za dovod goriva preverjanje		√
		po potrebi zamenjava
Komponenta varižna zavore	preverjanjezavore	√
	po potrebi zamenjava

ZRAČNI FILTER

TAKO OČISTITE ZRAČNI FILTER:

POZOR: Nikoli ne uporabljajte žage brez zračnega filtra. V nasprotnem bosta prišela v motor prah in umazanija in ga poškodovala. Vzdržujte zračni filter v čistem stanju!

1. Odstranite zgornji pokrov (A) tako, da odvijete pritrdilne vijake pokrova. Potem lahko odstranite pokrov (Slika 18a).
2. Dvignite zračni filter (B) iz zračne komore (C) (Slika 18b).
3. Očistite zračni filter. Operite filter v čisti, topli milnici. Pustite ga na zraku, da se popolnoma osuši.
   NAPOTEK: Priporočljivo je imeti na zalogi nadomestni zračni filter.
4. Vstavite zračni filter. Namestite pokrov motorja / zračnega filtra. Pazite na to, da bo pokrov natančno postavljen v svoj položaj. Zategnite pritrdilne vijake na pokrovu.

POZOR: Nikoli ne izvajajte vzdrževalnega dela na žagi, će je motor še vroč, ker lahko v nasprotnem pride do opeklin rok ali prstov.

1. Demontirajte pokrov posode za gorivo.
2. Upognite ustrezni kos mehke žice.
3. Vstavite žico v odprtino posode za gorivo in zataknite žico za cev za gorivo. Skrbno vlecite cev za gorivo proti odprtini tako, da jo lahko primete s prsti.
   NAPOTEK: Ne potegnite cevi popolnoma iz posode za gorivo.
4. Potegnite filter (A) iz posode za gorivo (Slika 19).
5. S krožnim gibom snemite filter in ga očistite. Če je filter poškodovan, ga odstranite med odpadke.
6. Vstavite nov ali očiščen filter. En konec filtra vstavite v odprtino rezervoarja. Prepričajte se, da je filter nameščen v spodnjem kotu rezervoarja. V kolikor je potrebno, nameštite filter na njegovo pravilno mesto z dolgim izvijačem, ampak ga pri tem ne poškodujte.
7. Rezervoar napolnite z gorivom / oljem. Glej odstavek GORIVO IN OLJE. Pokrov rezervoarja namestite na rezervoar.

NAVODILO: Umazani iskrolovec močno zmanjša zmogljivost motorja.

1. Sprostite zavoro verige. Odstranite 2 vijaka (A) in vzemite dušilec zvoka ven. (slika 20A).
2. Odstranite 2 vijaka s katerima je pritrjen pokrov (C). Glej sliko 20B.
3. Odstranite rabljen iskrolovec (D) in vstavite novega.
4. V obratnem vrstnem redu sestavite dele izpuha in ga pritrdite na cilinder. Močno privijte vijake.

20A

A B C D

20B

SLO

VŽIGALNA SVEČKA

NAPOTEK: Da bi ostal motor žage še naprej učinkovit, mora biti vžigalna svečka čista in imeti pravilni razmak.

1. Pritisnite stikalo STOP navzdol.
2. Pokrov demontirajte (A) tako, da odvijete vijake za pritrditev pokrova (slika 21A).
3. Odvijte vžigalno svečko s pomočjo ključa za vžigalne svečke.
4. NE UPORABLJAJTE NOBENEGA DRUGEGA ORODJA.
5. Vstavite novo vžigalno svečko, razmak: 0,6 mm.

Uplinjač je bil tovarniško optimalno nastavljen. Če bi ga bilo potrebno dodatno nastavljati, odnesite žago k strokovnjaku za nastavitve uplinjačev.

SPRAVLJANJE VERIŽNE ŽAGE

POZOR: Verižne žage nikoli ne smete spraviti za dlje kot 30 dni brez, da bi upoštevali naslednje korake.

Če nameravate verižno žago pospraviti za dlje kot 30 dni, jo morate v ta namen pripraviti. V nasprotnem izhlapi v v uplinjaču nahajajoči se preostanek goriva in na dnu ostane gumasta usedlina. To bi lahko oteževalo zagon motorja in imelo za posledico drage stroške popravila.

1. Počasi snemite pokrov posode za gorivo, da izravnate eventuelni podtlak v posodi za gorivo. Previdno izpraznite posodo za gorivo.
2. Zaženite motor in ga pustite delovati tako dolgo, da se žaga zaustavi, da se izprazni preostanek goriva v uplinjaču.
3. Pustite, da se motor ohladi (pribl. 5 minut).
4. Odstranite vžigalno svečko s pomočjo ključa za vžigalne svečke.

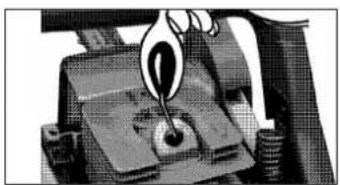

5. V izgorevalno komoro dajte približno 1 čajno žličko olja za 2-taktne motorje. Večkrat počasi potegnite za zagonsko vrvico, da se olje porazdeli po notranjih površinah. Sedaj ponovno vstavite vžigalno svečko (Sllka 22).

NAPOTEK: Shranite žago na suho mesto čim dlje proč od možnih virov vžiga, n.pr. peči, grelci za toplo vodo na plin, plinski sušilci, ipd.

1. Odstranite vžigalno svečko.
2. Hitro potegnite za zagonsko vrvico, da odstranite presežno olje iz zgorevalne komore.
3. Očistite vžigalno svečko in pazite na pravilni vžigalni razmak; ali pa vstavite novo svečko s pravilnim razmakom.
4. Pripravite žago za obratovanje.
5. Napolnite posodo za gorivo s pravilnim gorivom / oljno mešanico. Glej poglavje GORIVO IN OLJE.

VZDRŽEVANJE MEČA ŽAGE

Meč žage je potrebno naoljiti v rednih intervalih (vodilo za verigo na meču in zobato verigo). Zadostno vzdrževanje meča žage, kot je razloženo v naslednjem odstavku, je pomembno, da bo vaša žaga dosegla optimalno zmogljivost.

PREVIDNOST: Nazobljeni del nove žage je že v naprej tovarniško namazani z oljem. Če ga ne boste mazali po sledečih navodilih, se bo zmanjšala ostrina in s tem učinek žage. Izgubili boste tudi pravico do garancijskega zahtevka.

ORODJA ZA MAZANJE Z OIJEM:

Oljna brizgalka (opcija) je priporočljiva za nanašanje olja na ozobljeni del meča žage. Oljna brizgalka je opremlje-na z igelno konico, ki je potrebna za nanašanje olja na ozobljene konice.

TAKO MAŽETE OZOBLJENI DEL Z OIJEM:

Rezalne zobe je treba po 10-urnem obratovanju ali enkrat na teden, kar najprej nastopi, naoljiti. Pred mazanjem z oljem morate zobe meča temeljito očistiti.

NAPOTEK: V namen mazanja ozobljenega dela meča žage z oljem ni potrebno demontirati verige žage. Mazanje z oljem lahko izvajate med delom.

POZOR: Uporabljajte ustrezno delovno obuvalo, će izvajate delo z mečem in verigo žage.

1. Potisnite stikalo STOP navzdol.
2. Očistite ozobljeni del meča žage.

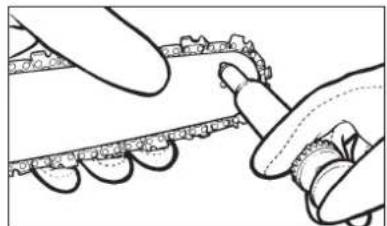

3. Vstavite igelno konico oljne brizgalke (opcija) v luknjo za naoljenje in vbrizgnite v luknjo olje dokler ne bo olje izstopalo na zunanji strani ozobljenega dela (Slika 23).
4. Obračajte verigo žage z roko. Ponovite mazanje z oljem dokler ne bo celi ozobljeni del meča namazani z oljem.

Večino problemov z mečem žage je možno preprečiti, će pravilno vzdržujete verižno žago. Nezadostno z oljem mazani meč žage in delo z žago s PRENEPATO verigo prispevata k hitri obrabi meča žage.

V namen zmanjšanja obrabe meča priporočamo sledeče postopke za vzdrževanje meča.

POZOR: Ostra veriga proizvaja dobro izoblikovane ostružke. Če veriga žage proizvaja žagovino kot moko, jo je treba nabrusiti.

OSTRENJE VERIGE – izmere členov verige (Slika 24) znašajo 3/8 cole LoPro x 0,050 cole.

Verigo ostrite z zaščitnimi rokavicami in z okroglo pilo, Δ 4,8 mm.

Konice zob brusite samo s pomikanjem pile navzven (Slika 25) in upoštevajte vrednosti na sliki 24.

Po ostrenju morajo biti vsi rezalni členi enako široki in dolgi.

POZOR: Pravilno nastavljena globina reza je prav tako pomembna kot pravilno ostra veriga.

MEČ ŽAGE - Meč žage je treba po vsakih 8 urah obratovanja obračati, da zagotovite enakomerno obrabo meča.

Čistite žleb meča in oljno luknjo zmeraj s čistilom za žleb meča (opcija) (Slika 27).

Redno preverjajte zapah meča glede obrabljenosti, odstranite zarobke in izravnajte zapah z ravno pilo, će je to potrebno (Slika 28).

POZOR: Pri izvajanju vzdrževalnih opravil zmeraj nosite zaščitne rokavice. Ne izvajajte vzdrževanja, će je motor še vroč.

27 28

OBRABLJENOST MEČA ŽAGE - Obračajte meč žage v rednih časovnih razmakih (n.pr. po 5 obratovalnih urah), da se bo meč enakomerno obrabljal spodaj in zgoraj.

OLJNE ODPRTINE - Oljne odprtine na meču žage morate čistiti, da zagotovite ustrezno mazanje meča in verige med uporabo žage.

NAPOTEK: Stanje odprtin za olje lahko enostavno pre- verite. Če so odprtine za olje čiste, bo veriga že po nekaj sekundah po zagonu žage avtomatsko pršila olje. Žaga je opremljena z avtomatskim sistemom oljnega mazanja.

VZDRŽEVANJE VERIGE

NAPETOST VERIGE:

Pogosto preverjajte napetost verige in jo čim pogosteje nastavljajte tako, da se bo veriga prilegala tesno na meč, vendar pa mora biti dovolj ohlapna, da jo je možno premikati z roko.

VPELJEVANJE NOVE VERIGE ŽAGE:

Novo verigo in meč je treba po manj kot 5 rezanjih dodatno nastavljati. To je normalno v času vpeljevanja, časovni razmaki bodo pa kasneje zmeraj daljši.

POZOR: Nikoli ne odstranjujte več kot 3 člene iz verige. V nasprotnem se lahko poškoduje ozobljenje.

MAZANJE VERIGE Z OIJEM:

Zmeraj se prepričajte, će avtomatski oljni sistem pravilno deluje. Pazite, da bo oljna posoda zmeraj polna z oljem za verigo, meč in ozobljenje. Med žaganjem morata biti veriga in meč zmeraj zadostno mazana z oljem, da bi preprečili drgnjenje meča žage.

Meč žage in veriga ne smeta biti nikoli brez olja. Če boste žagali s suho žago ali s premalo olja, bo upadel učinek žaganja, življenjska doba žage se bo skrajšala, veriga bo postala hitro topa in meč se bo zaradi pregrevanja hitro obrabil. Premalo oplja opazimo po nastajanju dima ali obarvanju meča žage.

OSTRENJE VERIGE:

Za ostrenje verige je potrebno posebno orodje, ki zagotavlja, da so noži naostreni pod pravilnim kotom in s pravilno globino. Za neizkušenega uporabnika verižnih žag priporočamo, da zaupa ostrenje verige žage strokovnjaku v ustrežni servisni delavnici. Če se odločite, da boste sami ostrili Vašo žago, si nabavite pri ustrežni servisni službi posebno orodje za ta namen.

MAZANJE VERIGE Z OJEM:

Zmeraj se prepričajte, će avtomatski oljni sistem pravilno deluje. Pazite, da bo oljna posoda zmeraj polna z oljem za verigo, meč in ozobljenje. Med žaganjem morata biti veriga in meč zmeraj zadostno mazana z oljem, da bi preprečili drgnjenje meča žage.

Meč žage in veriga ne smeta biti nikoli brez olja. Če boste žagali s suho žago ali s premalo olja, bo upadel učinek žaganja, življenjska doba žage se bo skrajšala,

SLO

veriga bo postala hitro topa in meč se bo zaradi pregrevanja hitro obrabil. Premalo oplja opazimo po nastajanju dima ali obarvanju meča žage.

OSTRENJE VERIGE:

Za ostrenje verige je potrebno posebno orodje, ki zagotavlja, da so noži naostreni pod pravilnim kotom in s pravilno globino. Za neizkušenega uporabnika verižnih žag priporočamo, da zaupa ostrenje verige žage strokovnjaku v ustrezni servisni delavnici. Če se odločite, da boste sami ostrili Vašo žago, si nabavite pri ustrezni servisni službi posebno orodje za ta namen.

SLO

ODPRAVA NAPAK NA MOTORJU

PROBLEM	MOŽNI VZROK	ODPRAVA NAPAKE
Motor ne vzge ali pa vzge vendar ne deluje naprej.	Napačni potek zagona.Napačna nastavitev uplinjača.Sajaste obloge na vžigalni svečki.Zamašeni filter za gorivo.Razmak med rotorjem in vžigalno tuljavo se je prestavil	Upoštevajte napotke v teh navodilih za uporabo.Predajte uplinjač pooblaščeni servisni službi, da le-ta izvrši pravilno nastavitev.Očistite/nastavite all zamenjajte vžigalno svečko.Zamenjajte filter za gorivo.Pustite, da avtorizirana servisna služba razmak med rotorjem in vžigalno tuljavo nastavi na 0,3-0,4 mm.
Motor vzge, ne deluje pa z polno močjo.	Napačni položaj ročice Choke.Umazana mreža za iskre.Umazani zračni filter.Nepravilna nastavitev uplinjača.	Postavite ročico v položaj OPEN.Zamenjajte mrežico za iskre.Demontirajte, očistite in ponovno vstavite filter.Predajte uplinjač pooblaščeni servisni službi, da le-ta izvrši pravilno nastavitev.
Motor zastaja.Motor nima moči pri obremenitvi.	Nepravilna nastavitev uplinjača.	Predajte uplinjač pooblaščeni servisni službi, da le-ta izvrši pravilno nastavitev.
Motor dela sunkovito.	Nepravilna nastavitev vžigalne svečke.	Očistite/ nastavite ali zamenjajte vžigalno svečko.
Motor prekomerno kadi.	Nepravilna nastavitev uplinjača.Napačna mešanica goriva.	Predajte uplinjač pooblaščeni servisni službi, da le-ta izvrši pravilno nastavitev.Uorabljajte pravilno mešanico goriva (razmořjo 40:1).

TR

Za napravo, ki je navedena v navodilih, dajemo 5 leti garancije v primeru, će bi bil naš proizvod pomanikljiv. 5-letni rok začne teći s prenosom jamstva ali s prevzemom naprave s strani kupca. Predpogoj za uveljavljanje garancije je redno pravilno vzdrževanje v skladu z navodili za uporabo ter namenska predpisana uporaba naše naprave.

Samoumevno je, da v roku teh 5 let ostanejo za Vas v veljavi Vaše zakoni-te pravlice glede jamstva za proizvod.

Garancija velja za območje Zvezne Republike Nemčije ali posameznih dežel regionalnega glavnega prodajnega partnerja kot dopolnilo k lokalnim veljavnim zakonskim predpisom. Prosimo, će upoštevate Vašo kontaktno osebo v pristojni servisni službi ali na spodaj navedenem naslovu servisne službe.

F GARANTIE

Ponatis ali druge vrste razmnoževanje dokumentacije in spremljajočih dokumentov proizvodov proizvajalca, tudi v izvlečkih, je dovoljeno samo z izrecnim soglasjem firme ISC GmbH.

HR
