Produkttyp	Benzin-Motorsäge
Marke	Hurricane
Modell	MKS 4245
Hubraum	42 cm³
Maximale Leistung	1,7 kW
Schienenlänge (Führungsschiene)	45 cm (18 Zoll)
Schnittlänge	40 cm
Kettenteilung	10 mm
Kettenstärke	1,3 mm
Leerlaufdrehzahl	3.100 U/min (±10 %)
Höchstdrehzahl	8.000 U/min
Kraftstofftankinhalt	400 ml
Öltankinhalt	220 ml
Automatische Kettenschmierung	Ja
Kettenbremse	Ja
Antivibrationssystem	Ja
Fliehkraftkupplung	Ja
Kette mit reduziertem Rückschlag	Ja
Nettogewicht (mit Kette und Schiene)	6,5 kg
Gewicht ohne Kette und Schiene	5,6 kg
Schalldruckpegel	103 dB(A)
Schallleistungspegel	114 dB(A)
Vibrationen (vordere Hand)	11,34 m/s²
Kraftstoffgemisch	Bleifreies Benzin gemischt mit 2-Takt-Öl (40:1)
Elektrodenabstand der Zündkerze	0,6 mm
Garantie	5 Jahre

Häufig gestellte Fragen - MKS 4245 Hurricane

Wie starte ich die Motorsäge Hurricane MKS 4245?

Stellen Sie sicher, dass der Schalter auf EIN steht, ziehen Sie den Chokehebel, betätigen Sie die Kraftstoffpumpe 10 Mal, dann ziehen Sie den Starter 4 Mal. Drücken Sie dann den Chokehebel und ziehen Sie erneut 4 Mal. Lassen Sie den Motor 10 Sekunden warmlaufen, bevor Sie den Gashebel betätigen.

Welches Kraftstoffgemisch verwenden?

Verwenden Sie ein Gemisch aus bleifreiem Benzin und speziellem 2-Takt-Öl im Verhältnis von 40:1. Verwenden Sie niemals reines Benzin oder Öl 100:1.

Wie stelle ich die Kettenspannung ein?

Lösen Sie die Muttern der Führungsschiene, drehen Sie die Einstellschraube nach rechts, um die Spannung zu erhöhen, oder nach links, um sie zu verringern. Die Kette sollte gut angezogen sein, ohne durchzuhängen, und sich mit der Hand mit Handschuhen frei drehen lassen.

Wie testet man die Kettenbremse?

Starten Sie den Motor, halten Sie die Motorsäge fest, lösen Sie dann die Kettenbremse, indem Sie den Hebel nach vorne drücken. Die Kette sollte sofort anhalten. Wenn nicht, stellen Sie den Motor ab und lassen Sie das Gerät reparieren.

Welches Öl für die Kettenschmierung verwenden?

Verwenden Sie ein spezielles Öl für Kette, Führungsschiene und Kettenrad. Verwenden Sie die Motorsäge niemals ohne Öl, da dies zu schnellem Verschleiß und Überhitzung führt.

Wie reinige ich den Luftfilter?

Entfernen Sie die Filterabdeckung, nehmen Sie den Filter heraus, waschen Sie ihn mit Seifenwasser, spülen Sie ihn ab und lassen Sie ihn an der Luft trocknen. Bauen Sie alles wieder zusammen und stellen Sie sicher, dass der Filter richtig sitzt. Verwenden Sie die Motorsäge niemals ohne Luftfilter.

Welche Zündkerze verwenden und welcher Abstand?

Verwenden Sie eine Zündkerze mit einem Abstand von 0,6 mm. Überprüfen und reinigen Sie die Zündkerze regelmäßig. Ersetzen Sie sie, wenn sie verschmutzt oder abgenutzt ist.

Wie lagere ich die Motorsäge für mehr als 30 Tage?

Leeren Sie den Kraftstofftank und lassen Sie den Motor laufen, bis er ausgeht. Entfernen Sie die Zündkerze, geben Sie einen Löffel 2-Takt-Öl in den Zylinder, ziehen Sie langsam am Starter, setzen Sie dann die Zündkerze wieder ein. Lagern Sie das Gerät an einem trockenen Ort, fern von Zündquellen.

Was tun, wenn die Motorsäge nicht startet?

Überprüfen Sie das Startverfahren, den Zustand der Zündkerze, den Kraftstofffilter und das Gemisch. Wenn der Motor abgesoffen ist, reinigen Sie die Zündkerze. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Kundendienst.

Wie benutze ich die Motorsäge sicher?

Tragen Sie immer Schutzausrüstung: Schutzbrille, Gehörschutz, Handschuhe, Sicherheitsschuhe. Verwenden Sie die Motorsäge mit beiden Händen, schneiden Sie niemals über Schulterhöhe und halten Sie Sicherheitsabstände ein. Aktivieren Sie die Kettenbremse bei einem Rückschlag.

BEDIENUNGSANLEITUNG MKS 4245 Hurricane

EH-Art.-Nr.: 45.014.42 I-Nr.: 01015

MKS 42/45

ALLGEMEINE SICHERHEITSREGELN

Bedeutung der Symbole auf der Säge

[TT05]	Bedienungsanleitung vor Gebrauch der Säge lesen		Sicherheitsschuhe zum Schutz der Füße tragen
	Bei allen Arbeiten mit der Säge, müssen immer eine Schutzbrille zum Schutz der Augen vor aufgewirbelten und weggeschleuderten Gegenständen/ Objekten und ein Gehörschutz, wie z.B. schalidichter Helm oder Gehörschutzstöpsel, getragen werden. Tragen Sie einen Schutzhelm, wenn ein Risiko durch herabfallende Gegenstände besteht.		Schützen Sie sich vor Rückschlägen der Kettensäge. Halten Sie die Kettensäge während des Gebrauchs mit beiden Händen gut fest
			Stellen Sie sicher, dass die Kettenbremse gelöst ist. Ziehen Sie vor dem Betrieb den Handgrift/ Kettenbremse zurück
			Geräuschpegel gemäß der Richtlinie 2000/14/EC
	Handschuhe tragen, um Ihre Hände zu schützen		Warnung! Gefahr

ACHTUNG! Bei der Arbeit mit treibstoffbetriebenen Werkzeugen müssen stets folgende Grundregeln beachtet werden, um das Risiko von Körperverletzungen und/oder Schäden am Gerät zu mindern.

Lesen Sie diese Hinweise, bevor Sie die Säge in Betrieb nehmen, und bewahren Sie sie auf.

1. Arbeiten Sie mit der Säge NICHT einhändig! Andernfalls besteht die Gefahr, dass Bedienungsperson, Helfer oder Zuschauer verletzt werden können. Eine Kettensäge ist für einen zweihändigen Betrieb ausgelegt.

2. Arbeiten Sie mit der Säge NICHT, wenn Sie müde sind.

3. Tragen Sie Sicherheitsschuhe, eng anliegende Kleidung, Arbeitshandschuhe, Schutzbrille, Ohrschützer und einen Kopfschutz.

4. Seien Sie vorsichtig im Umgang mit Treibstoff. Starten Sie die Säge im Abstand von mindestens 3 m vom Auffüllort des Treibstoffs.

5. Wenn Sie die Kettensäge starten oder mit ihr schneiden, dürfen sich KEINE anderen Personen in der Nähe aufhalten. Verwehren Sie Zuschauern und Tieren den Zutritt zum Arbeitsbereich.

6. Schneiden Sie ERST dann, wenn der Arbeitsbereich gesäubert ist, Sie einen sicheren Stand und einen Rückzugsweg vor dem fallenden Baum eingeplant haben.

7. Wenn der Motor läuft, müssen alle Körperteile von der Kettensäge wegweisen.

8. Vergewissern Sie sich vor dem Anlassen der Kettensäge, dass sie keine Gegenstände berührt.

9. Tragen Sie die Kettensäge nur, wenn der Motor angehalten hat, die Leitschiene und die Kette sich hinten befindet und der Auspuff von Ihrem Körper wegweist.

10. Nehmen Sie KEINE Kettensäge in Betrieb, die beschädigt, falsch eingestellt oder unvollständig und locker montiert ist. Vergewissem Sie sich, dass die Kettensäge angehalten hat, wenn die Kettenbremse freigegeben wird.

11. Schalten Sie den Motor aus, bevor Sie die Kettensäge absetzen.

12. Seien Sie beim Schneiden kleiner Büsche und Schößlinge äußerst vorsichtig, denn das dünne Astwerk kann sich in der Säge verfangen und in ihre Richtung schlagen, oder Sie aus dem Gleichgewicht bringen.

13. Achten Sie beim Schneiden eines unter Spannung stehenden Astes auf einen möglichen Rückschlag, wenn die Spannung des Holzes plötzlich nachlässt.

14. Achten Sie darauf, dass die Griffe trocken, sauber und frei von Öl oder Treibstoffgemisch sind.

15. Arbeiten Sie mit der Kettensäge nur an gut belüfteten Orten.

16. Schneiden Sie mit der Kettensäge KEINEN Baum, außer Sie besitzen eine entsprechende Ausbildung.

17. Die gesamte Wartung der Kettensäge, abgesehen von den in dieser Bedienungs- und Wartungsanleitung angegebenen Punkten, darf nur vom Kundendienst für Kettensägen ausgeführt werden.

18. Bringen Sie für den Transport der Kettensäge das Futteral für die Leitschiene an.

19. Arbeiten Sie mit der Kettensäge NICHT neben oder in Gegenwart von entzündbaren Flüssigkeiten oder Gasen, sei es in Außen- oder in Innenräumen. Es besteht dabei Explosions- und/oder Brandgefahr.

20. Füllen Sie keinen Treibstoff, Öl oder Schmierstoff ein, wenn die Kettensäge läuft.

21. NUR GEEIGNETES SÄGEMATERIAL VERWENDEN: Schneiden Sie nur Holz. Verwenden Sie die Kettensäge nicht für Arbeiten, für die sie ungeeignet ist. Schneiden Sie mit der Kettensäge z.B. kein Plastik, Mauerwerk oder nicht zum Bau gehörige Materialien.

HINWEIS: Der nachfolgende Anhang ist hauptsächlich für den Endverbraucher oder den Gelegenheitsbenutzer gedacht. Die Kettensäge ist für eine gelegentliche Verwendung von Hauseigentümern, Gartenbesitzem und Campern ausgelegt und dient für alle allgemeinen Arbeiten, z.B. roden, beschneiden, Brennholz schneiden, etc. Sie ist nicht für längere Arbeiten vorgesehen. Bei längeren Arbeiten kann es auf Grund von Vibrationen in den Händen der Bedienungsperson zu Kreislaufstörungen kommen.

VORSICHTSMASSNAHMEN BEI RÜCKSCHLÄGEN

Ein Rückschlag könnte auftreten, wenn die Spitze der Leitschiene einen Gegenstand berührt, oder das Holz die Kettensäge im Schnitt einklemmt. Wenn die Schienenspitze einen solchen Kontakt bekommt, könnte die Leitschiene blitzschnell nach oben und zurück zur Bedienungsperson geschlagen werden. Wenn sich die Kettensäge längs der Oberseite der Leitschiene einklemmt, könnte die Leitschiene ebenfalls schnell zur Bedienungsperson zurückgeschlagen werden. In beiden Fällen könnten Sie die Kontrolle über die Säge verlieren und sich dabei schwer verletzen. Verlassen Sie sich nicht völlig auf die in der Säge integrierten Sicherheitseinrichtungen. Als Kettensägenbenutzer müssen Sie mehrere Punkte beachten, um Ihre Sägearbeiten unfallfrei und ohne Verletzungen verrichten zu können.

1. Ein grundlegendes Verständnis von Rückschlägen kann das Überraschungsmoment mindern oder ausschließen. Plötzliche unüberlegte Reaktionen tragen zu Unfällen bei.

2. Halten Sie die Säge bei laufendem Motor mit beiden Händen gut fest, wobei die rechte Hand den hinteren Griff und die linke Hand den vorderen Griff festhält. Daumen und Finger müssen die Griffe der Kettensäge fest umschließen. Ein fester Griff hilft Ihnen, Rückschläge abzufangen und die Kontrolle über die Säge zu behalten. Lassen Sie nicht los.

3. Stellen Sie sicher, dass der Bereich, in dem Sie schneiden, frei von Hindernissen ist. Die Spitze der Leitschiene darf beim Schneiden mit der Säge keinen Baumstamm, Zweig oder Ähnliches berühren.

4. Schneiden Sie mit hoher Motorgeschwindigkeit.

5. Beugen Sie sich nicht zu weit nach vorne, oder schneiden Sie nicht oberhalb Ihrer Schulterhöhe.

6. Schärfen und warten Sie die Kettensäge gemäß den Anweisungen des Herstellers.
7. Verwenden Sie als Ersatz nur Schienen und Ketten, die vom Hersteller genehmigt sind.

HINWEIS: Eine Kettensäge mit geringem Rückschlag stimmt mit der Rückschlagleistung überein.

WICHTIGE SICHERHEITSHINWEISE

Auf der Luftfilterabdeckung der Kettensäge befindet sich ein Sicherheitsschild. Lesen Sie die Aufschrift auf dem Schild und die Sicherheitshinweise auf diesen Seiten genau durch, bevor Sie die Säge in Betrieb nehmen.

• SYMBOLE UND FARBEN (ABB. 1)

ACHTUNG: ROT Warnt vor einer gefährlichen Arbeitsweise, die man unterlassen sollte.

GRÜN EMPFOHLEN

Empfohlene Arbeitsweise zum Sägen.

+

2

ACHTUNG:

1. Vorsicht vor Rückschlägen.

2. Die Säge nicht mit einer Hand festhalten.

3. Kontakt mit Schienenspitze vermeiden.

3

Abb. 1

EMPFOHLEN

1. Die Säge richtig mit beiden Händen festhalten.

• GEFAHR! VORSICHT VOR RÜCKSCHLÄGEN!

ACHTUNG: Rückschläge können zu einem gefährlichen Verlust der Kontrolle über die Kettensäge führen, was zu schlimmen Verletzungen bei der Bedienungsperson oder einer in der Nähe stehenden Person führen kann. Seien Sie immer wachsam. Rückschläge auf Grund der Kettendrehung oder einer eingeklemmten Säge sind die Hauptgefahren einer Kettensäge und die Hauptursache der meisten Unfälle.

RÜCKSCHLAG kann auftreten, wenn die NASE oder SPITZE der Leitschiene einen Gegenstand berührt, oder wenn das Holz die Kettensäge im Schnitt einklemmt.

Wenn die Schienenspitze Kontakt bekommt, könnte die Leitschiene blitzschnell nach oben und zurück zur Bedienungsperson geschlagen werden.

KLEMMT die Kettensäge längs der UNTERKANTE der Leitschiene, kann sie von der Bedienungsperson weg nach vorne GEZOGEN werden. KLEMMT die Kettensäge längs der OBERKANTE der Leitschiene, kann sie schnell zurück zur Bedienungsperson GESCHLAGEN werden.

In beiden Fällen können Sie die Kontrolle über die Säge verlieren und sich dabei schwer verletzen.

A B A A Abb. 2A

A B C Abb. 2B

ACHTEN SIE AUF:

DREH-RÜCKSCHLAG

(Abb. 2A)

STOSS-

(KLEMM-RÜCKSCHLAG)

UND ZUGREAKTIONEN

(Fig. 2B)

A = Rückschlagweg

A = Ziehen

B = Rückschlag-

B = feste Gegenstände

Reaktionszone

C = Stoßen

TECHNISCHE DATEN

Motorhubraum 42 cm3

Maximale Antriebsleistung .....1.7 kW

Schneidlänge 40 cm

Schwertlänge 18" (45 cm)

Kettenabstand 10 mm

Kettenstärke 1,3 mm

Leerlaufgeschwindigkeit . . . . . . . . . . . 3.100 min-1 ± 10%

Maximalgeschwindigkeit .8000 min ^-1

Tankinhalt 400 ml

Öltankinhalt .220 ml

Antivibrierfunktion ..... ja

Zahnung 9 Zähne

Kettenbremse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ja

Kupplung .....ja

Automatische Kettenölung .....ja

Kette mit geringen Rückschlag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Nettogewicht ohne Kette und Führungsschiene 5,6 kg

Nettogewicht 6,5 kg

Benzinverbaurch . . . . . . . . . . . . . . . . . . . . . . . ca. 1,5 kg/h

Schalldruckpegel ....103 dB(A)

Arbeitsdruckpegel 114 dB(A)

Bremszeit aus der Arbeitsgeschwindigkeit 0,07 s

Vibration 11,34 m/s

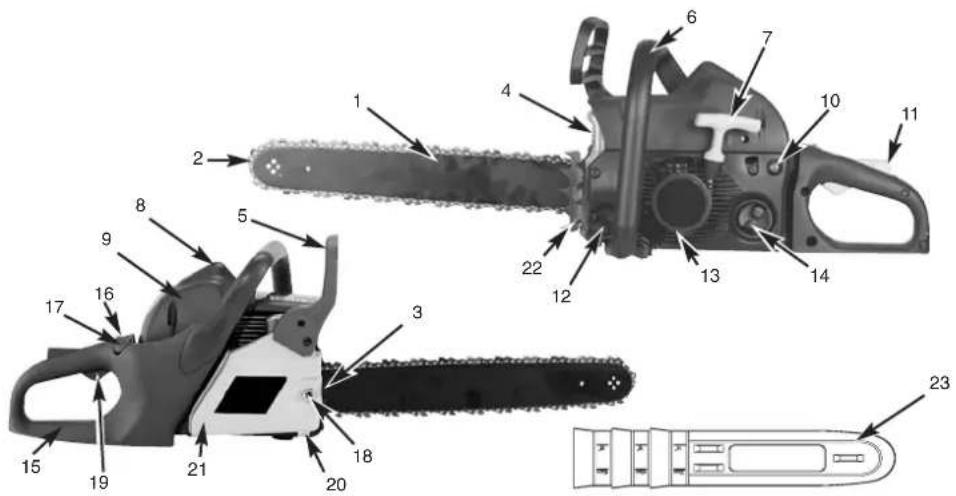

ALLGEMEINE INFORMATIONEN

1. Leitschiene oder Führungsschiene
2. Sägekette
3. Kettenspannschraube
4. Funkengitter (innen am Auspuff)
5. Kettenbremshebel/ vorderer Handschutz
6. Vorderer Griff

7. Startergriff

8. Zündkerze

9. Luftfilterabdeckung
10. Kraftstoffpumpe
11. Sicherheitssperre
12. Öltankkappe
13. Lüftergehäuse
14. Treibstofftankkappe
15. Hinterer Griff/ Stiefelschlaufe
16. Betriebsschalter

17. Choke Hebel

18. Schienenbefestigungsmutter

19. Gashebel
20. Kettenfänger
21. Kettenradverkleidung
22. Anschlagkralle
23. Kettenschutz

SICHERHEITSFUNKTIONEN

Die Ziffern der nachstehenden Beschreibung entsprechen den Ziffern auf der vorhergehenden Seite, damit Sie die Sicherheitsfunktionen leichter finden können.

2 SÄGEKETTE MIT GERINGEM RÜCKSCHLAG hilft Ihnen mit speziell entwickelten Sicherheitseinrichtungen Rückschläge oder ihre Kraft abzufangen.
5 KETTENBREMSHEBEL / HANDSCHUTZ schützt die linke Hand der Bedienungsperson, sollte sie bei laufender Säge vom vorderen Griff abrutschen.
5 KETTENBREMSE ist eine Sicherheitsfunktion zur Minderung von Verletzungen auf Grund von Rückschlägen, indem eine laufende Sägekette im Millisekunden angehalten wird. Sie wird vom KETTENBREMSHEBEL aktiviert.
16 STOPPSCHALTER hält den Motor sofort an, wenn er ausschaltet wird. Der Stoppschalter muss auf EIN gesetzt werden, um den Motor (erneut) zu starten.
11 SICHERHEITSAUSLÖSER verhindert eine zufällige Beschleunigung des Motors. Der Gashebel (19) kann nur gedrückt werden, wenn der Sicherheitsauslöser hineingedrückt ist.
20 KETTENFÄNGER mindert die Gefahr von Verletzungen, sollte die Sägekette bei laufendem Motor reißen oder entgleiten. Der Kettenauffänger

soll eine um sich schlagende Kette auffangen.

HINWEIS: Machen Sie sich mit der Säge und ihren Teilen vertraut.

ANWEISUNG FÜR EINSTELLUNGEN UND ZUSAMMENBAU

• WERKZEUGE FÜR DEN ZUSAMMENBAU

Sie benötigen folgende Werkzeuge, um die Kettensäge zusammenzubauen:

1. Ringschlüssel SW 16
2. Schraubendreher / Kerzenschlüssel

ACHTUNG: Starten Sie den Sägenmotor ERST, wenn die Säge fertig vorbereitet ist.

• VORAUSSETZUNGEN FÜR DEN ZUSAMMENBAU

Bei der neuen Kettensäge muss die Kette nachgestellt, der Treibstofftank mit der richtigen Treibstoffmischung aufgefüllt und der Öltank mit Öl aufgefüllt werden, bevor die Säge in Betrieb genommen werden kann.

Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie mit der Säge arbeiten. Beachten Sie insbesondere alle Sicherheitsmaßnahmen.

Diese Bedienungsanleitung ist sowohl eine Anleitung für Sicherheitshinweise als auch ein Handbuch, das allgemeine Informationen über den Zusammenbau, den Betrieb und die Wartung der Säge enthält.

ACHTUNG: Tragen Sie beim Umgang mit der Kette stets Schutzhandschuhe.

• ANBRINGEN DER LEITSCHIENE/SÄGEKETTE/KUPPLUNGSABDECKUNG

ANBRINGEN DER LEIT- oder FÜHRUNGSSCHIENE:

Damit die Schiene und die Kette mit Öl versorgt werden, VERWENDEN SIE NUR DIE ORIGINALSCHIENE mit Öldurchlass (A), siehe (Abb. 3A).

1. Stellen Sie sicher, dass der Kettenbremshebel zur Position ENTKUPPELT zurückgezogen ist (Abb. 3B).
2. Entfernen Sie die Schienenbefestigungsmutter (B). Entnehmen Sie die Kettenbremsabdeckung (C), indem Sie diese kräftig gerade herausziehen (Abb. 3C).

Hinweis: Die Kette kann unten etwas herabhängen. Dies ist normal.

1. Drehen Sie die Justierschraube (D) mit einem Schraubenzieher ENTGEGEN DEM UHRZEIGER-SINN, bis die ANGEL (E) (herausstehende Spitze) sich am Ende ihrer Schiebstrecke in Richtung Kupplungswalze und Zahnrad befindet (Abb. 3D).
2. Legen Sie das gekerbte Ende der Leitschiene über den Schienenbolzen (F). Richten Sie die Schiene so aus, dass die JUSTIERANGEL in das Loch (G) in der Leitschiene passt (Abb. 3E).

Abb. 3A

Abb. 3B

Fig. 3C

Fig. 3D

F G

Fig. 3E

ANBRINGEN DER SÄGEKETTE:

1. Breiten Sie die Kette in einer Schlaufe aus, wobei die Schnittkanten (A) IM UHRZEIGERSINN um die Schlaufe herum ausgerichtet sind (Abb. 4A).
2. Schieben Sie die Kette um das Zahnrad (B) hinter der Kupplung (C) herum. Beachten Sie, dass die Glieder zwischen den Zähnen eingelegt sein müssen (Abb. 4B).
3. Führen Sie die Antriebsglieder in die Rille (D) und um das Ende der Schiene ein (Abb. 4B).
   HINWEIS: Die Sägekette könnte am unteren Teil der Schiene etwas herabhängen. Dies ist normal.
4. Ziehen Sie die Leitschiene nach vorne bis die Kette eng anliegt. Stellen Sie sicher, dass sich alle Antriebsglieder in der Rille der Schiene befinden.
5. Bringen Sie die Kupplungsabdeckung an und befestigen Sie sie mit 2 Schrauben. Die Kette darf dabei nicht von der Schiene herunterrutschen. Ziehen Sie die 2 Muttern handfest an und folgen Sie den Anweisungen zum Einstellen der Spannung im Abschnitt EIN- STELLEN DER KETTENSPANNUNG.

HINWEIS: Die Schienenbefestigungsmutter wird bis jetzt nur handfest angezogen, da die Sägekette noch eingestellt werden muss. Folgen Sie den Anweisungen im Abschnitt EINSTELLEN DER KETTENSPANNUNG.

Abb. 4A

Abb. 4B

• EINSTELLEN DER KETTENSPANNUNG

Die richtige Spannung der Sägekette ist äußerst wichtig und muss vor dem Starten und während aller Sägearbeiten überprüft werden.

Wenn Sie sich die Zeit nehmen, die Sägekette ordnungsgemäß einzustellen, können Sie bessere Schnitte ausführen und die Lebenszeit der Kette verlängert sich.

ACHTUNG: Tragen Sie beim Umgang mit der Sägekette oder beim Justieren der Kette stets hochfeste Handschuhe.

EINSTELLEN DER SÄGEKETTE:

1. Halten Sie die Spitze der Leitschiene nach oben und drehen Sie die Justierschraube (D) IM UHRZEIGERSINN, um die Spannung der Kette zu erhöhen. Drehen Sie die Schraube ENTGEGEN DEM UHRZEIGERSINN, lockert sich die Spannung der Kette. Prüfen Sie, ob die Kette ganz um die Leitschiene angelegt ist (Abb. 5).
2. Nach dem Justieren, die Spitze der Schiene ist weiterhin oben, ziehen Sie die Schienenbefestigungsmutter fest an. Die Kette ist dann richtig gespannt, wenn sie eng anliegt und sich von Hand ganz herumziehen lässt.

D

HINWEIS: Wenn die Kette sich nur schwer um die Leitschiene drehen lässt oder sie blockiert, ist sie zu straff gespannt. Nehmen Sie folgende, kleine Einstellungen vor:

A. Lösen Sie die Schienenbefestigungsmutter, bis sie fingerfest sind. Lockern Sie die Spannung durch langsames Drehen der Justierschraube ENTGEGEN DEM UHRZEIGERSINN. Ziehen Sie die Kette auf der Schiene vor und zurück. Tun Sie dies, bis die Kette sich reibungslos bewegen lässt, aber dennoch eng anliegt. Erhöhen Sie die Spannung, indem Sie die Justierschraube IM UHRZEIGERSINN drehen.
B. Wenn die Sägekette richtig gespannt ist, halten Sie die Spitze der Schiene ganz oben, und ziehen Sie die Schienenbefestigungsmutter fest an.

VORSICHT: Eine neue Sägekette dehnt sich, so dass sie nach ca. 5 Schnitten nachgestellt werden muss. Dies ist bei neuen Ketten normal, und der Intervall künftiger Einstellungen nimmt ab..

VORSICHT: Wenn die Sägekette ZU LOCKER oder ZU STRAFF ist, nutzen sich die Zähne, die Schiene, die Kette und das Kurbelwellenlager schneller ab. Abb. 6 informiert über die richtige Spannung A (kalter Zustand) und Spannung B (warmer Zustand), und dient als Anleitung für weitere Einstellungen der Sägekette (C).

A C B

Abb. 6

• MECHANISCHER TEST DER KETTENBREMSE

Die Kettensäge ist mit einer Kettenbremse versehen, die Verletzungen auf Grund von Rückschlaggefahr mindert. Die Bremse aktiviert sich, wenn Druck auf den Bremshebel ausgeübt wird, sofern, z.B. bei einem Rückschlag, die Hand der Bedienungsperson auf den Hebel schlägt. Bei Aktivierung der Bremse hält die Kette abrupt an.

ACHTUNG: Die Kettenbremse hat zwar den Zweck, eine Verletzungsgefahr auf Grund von Rückschlag zu mindern; sie kann jedoch keinen angemessenen Schutz bieten, wenn mit der Säge sorglos gearbeitet wird. Prüfen Sie die Kettenbremse stets vor jedem Einsatz der Säge und regelmässig während der Arbeit.

PRÜFEN DER KETTENBREMSE:

1. Die Kettenbremse ist ENTKUPPELT (Kette kann sich bewegen), wenn der BREMSHEBEL NACH HINTEN GEZÖGEN UND ARRETIERT IST (Abb. 7A).
2. Die Kettenbremse ist EINGEKUPPELT (Kette ist arretiert), wenn der Bremshebel nach vorne gezogen ist. Die Kette sollte sich dann nicht bewegen lassen (Abb. 7B).

Fig. 7A Fig. 7B

HINWEIS: Der Bremshebel sollte in beiden Positionen einrasten. Wenn Sie einen starken Widerstand spüren, oder der Hebel lässt sich nicht verschieben, verwenden Sie die Säge nicht. Bringen Sie sie zwecks Reparatur sofort zum professionellen Kundendienst.

TREIBSTOFF UND ÖL

• TREIBSTOFF

Verwenden Sie für optimale Ergebnisse normalen, bleifreien Treibstoff gemischt mit speziellem 2-Takt-Öl.

• TREIBSTOFFMISCHUNG

Mischen Sie den Treibstoff mit 2-Takt-Öl in einem geneigneten Behälter. Schütteln Sie den Behälter, um alles sorgfältig zu mischen.

ACHTUNG: Verwenden Sie für diese Säge nie reines Benzin. Der Motor wird hierdurch beschädigt und Sie verlieren den Garantieanspruch für dieses Produkt. Verwenden Sie kein Treibstoffgemisch, die länger als 90 Tage gelagert wurde.

ACHTUNG: Es muss spezielles 2-Takt-Öl, für luftgekühlte 2-Takt-Motoren mit einem Mischungsverhältnis von 40:1 verwendet werden. Verwenden Sie kein 2-Takt-Ölprodukt mit einem Mischungsverhältnis von 100:1. Unzureichendes Olen beschädigt den Motor, und sie verlieren in diesem Fall den Garantieanspruch für

• TREIBSTOFF UND ÖL

ACHTUNG: Unzureichendes 2-Takt-Öl macht Ihren Garantieanspruch für den Motor ungültig.

Benzin- und Ölmischung 40:1 Nur Öl

• EMPFOHLENE TREIBSTOFFE

Einige herkömmliche Benzine sind mit Beimischungen wie Alkohol- oder Ätherverbindungen gemischt, um den Normen für saubere Abgase zu entsprechen. Der Motor läuft zufriedenstellend mit allen Benzinarten zum Zweck des Eigenantriebs, auch mit sauerstoffangereicherten Benzinen. Verwenden Sie am besten bleifreies Normalbenzin.

• ÖLEN DER KETTE UND DES LAGERS

Jedesmal, wenn Sie den Treibstofftank auffüllen, müssen Sie den Kettenöltank nachfüllen. Wir empfehlen Ketten-, Schienen- und Zahnungsöl, das Zusätze zur Herabsetzung von Reibung und Abnutzung enthält, und die Teilungsbildung auf Schiene und Kette verhindert.

BEDIENUNGSANLEITUNG

• PRÜFUNGEN VOR DEM ANLASSEN DES MOTORS

ACHTUNG: Starten oder bedienen Sie die Säge nie, wenn die Schiene und die Kette nicht richtig aufgesetzt sind.

1. Füllen Sie den Treibstofftank (A) mit der richtigen Treibstoffmischung auf (Abb. 8).
2. Füllen Sie den Öltank (B) mit dem richtigen Ketten- und Schienenöl auf (Abb. 8).
3. Stellen Sie sicher, dass die Kettenbremse (C) vor dem Anlassen des Motors entkuppelt ist.

• ANLASSEN DES MOTORS

1. Schieben Sie zum Anlassen der Säge den Schalter (EIN/ AUS- Schalter) auf die EIN ( I ) Position (Abb. 9A).
2. Ziehen Sie den Drosselhebel/ Choke (A) so weit heraus, bis er einrastet (Abb. 9B).
3. Drücken Sie die Benzinpumpe (B) 10 mal (Abb. 9C).
4. Stellen Sie die Säge auf eine feste, ebene Unterlage. Halten Sie die Säge wie abgebildet mit dem Fuß fest. Ziehen Sie den Starter schnell 4 mal. Beachten Sie die eventuell laufende Kette (Abb. 9D).

HINWEIS: Klingt der Motor so, als ob er vor dem 4. Zug starten möchte, beenden Sie das Ziehen des Starters und verfahren Sie unverzüglich wie im Schritt 7 beschrieben.

1. Schieben Sie den Drosselhebel (G) komplett ein (Abb. 9E).

2. Halten Sie die Säge fest und ziehen Sie den Starter schnell 4 mal. Der Motor sollte starten.

3. Lassen Sie den Motor 10 Sekunden lang aufwärmen. Drücken Sie den Gashebel (H) und setzen ihn auf Leerlauf (Abb. 9F).

4. Wenn der Motor nicht startet, wiederholen Sie die oben genannten Schritte.

Abb. 8 Abb. 9A

Abb. 9B Abb. 9C

Abb. 9D Abb. 9E

Abb. 9F Abb. 9G

• ERNEUTES ANLASSEN DES WARMEN MOTORS

1. Vergewissern Sie sich, dass der Schalter auf EIN gesetzt ist.
2. Ziehen Sie die Starterleine schnell 4 mal. Der Motor sollte starten.
3. Wenn der Motor nicht startet, befolgen Sie die Anweisungen im Abschnitt: PRUFUNGEN VOR DEM ANLASSEN DES MOTORS

• ANHALTEN DES MOTORS

1. Lassen Sie den Gashebel los und warten Sie, bis der Motor im Leerlauf läuft.
2. Schieben Sie den STOP- Schalter nach unten, um den Motor zu stoppen (Abb. 9G). HINWEIS: Um den Motor im Notfall anzuhalten, aktivieren Sie die Kettenbremse und schieben Sie den STOP-Schalter nach unten.

• BETRIEBSTEST DER KETTENBREMSE

Prüfen Sie regelmäßig, ob die Kettenbremse ordnungsgemäß funktioniert.

Testen Sie die Kettenbremse vor dem ersten Schnitt, nach mehrmaligem Schneiden und auf jeden Fall nach Wartungsarbeiten an der Kettenbremse.

TESTEN SIE DIE KETTENBREMSE WIE FOLGT (Abb.10):

1. Legen Sie die Säge auf eine saubere, feste und ebene Unterlage.
2. Lassen Sie den Motor an.
3. Ergreifen Sie den hinteren Griff (A) mit der rechten Hand.
4. Mit der linken Hand halten Sie den vorderen Griff (B) fest [nicht den Kettenbremshebel (C)].
5. Drücken Sie den Gashebel auf 1/3 Geschwindigkeit und aktivieren Sie dann sofort mit dem Daumen der linken Hand den Kettenbremshebel (C).

ACHTUNG: Aktivieren Sie die Kettenbremse langsam und mit Bedacht. Die Säge darf nichts berühren; die Säge darf vorne nicht herunterhängen.

1. Die Kette sollte abrupt stoppen. Lassen Sie hiernach sofort den Gashebel los.

ACHTUNG: Wenn die Kette nicht stoppt, schalten Sie den Motor aus und bringen Sie die Säge zwecks Instandsetzung zum autorisierten Einhell-Kundendienst.

1. Wenn die Kettenbremse richtig funktioniert, schalten Sie den Motor aus und setzen Sie die Kettenbremse wieder auf ENTKUPPELT.

A B C

Abb. 10

- ÖLEN DER SÄGEKETTE / -FÜHRUNGSCHIENE

Ausreichendes Ölen der Sägekette muss stets gewährleistet sein, um Reibung mit der Leitschiene zu verringern.

Die Schiene und die Kette darf nie ohne Öl sein. Betreiben Sie die Säge mit zu wenig Öl, nimmt die Schnittleistung ab, die Lebenszeit der Sägekette wird kürzer, die Kette wird schnell stumpf und die Schiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu wenig Öl erkennt man an Rauchentwicklung, Verfärbung der Schiene oder Teerbildung.

HINWEIS: Die Sägekette dehnt sich während der Benutzung, insbesondere wenn sie neu ist, und sie muss gelegentlich justiert und nachgespannt werden. Eine neue Kette muss nach ca. 5 Betriebsminuten justiert werden.

• AUTOMATISCHER ÖLER

Die Kettensäge ist mit einem automatischen Ölersystem mit Zahnradantrieb ausgestattet. Der Öler versorgt die Schiene und die Kette automatisch mit der richtigen Ölmenge. Sobald der Motor beschleunigt wird, fließt auch das Öl schneller zur Schienenplatte. Es gibt keine Fließeinstellung. Die Ölreserve geht etwa zur gleichen Zeit zur Neige wie die Treibstoffreserve.

ALLGEMEINE ANLEITUNGEN ZUM SCHNEIDEN

• FÄLLEN

Fällen bedeutet das Absägen eines Baumes. Kleine Baume mit einem Durchmesser von 15-18 cm werden gewöhnlich mit einem Schnitt abgesägt. Bei größeren Bäumen müssen Kerbschnitte angesetzt werden. Kerbschnitte bestimmen die Richtung, in die der Baum fallen wird.single cut.

FÄLLEN EINES BAUMES:

WICHTIG: Das Fällen eines Baumes ist ohne

Ausbildung nicht erlaubt!

ACHTUNG: Vor dem Schneiden sollte ein Rückzugspfad (A) geplant und freigelegt werden. Der Rückzugspfad sollte nach hinten und diagonal zur Rückseite der erwarteten Fallrichtung verlaufen, wie in Abb. 12 dargestellt ist.

ACHTUNG: Beim Fällen eines Baumes an einem Hang sollte sich die Bedienungsperson der Kettensäge an der aufsteigenden Seite des Hanges aufhalten, da der Baum nach dem Fällen höchstwahrscheinlich den Hang herunterrollen oder -rutschen wird.

HINWEIS: Die Fallrichtung (B) wird vom Kerbschnitt bestimmt. Berücksichtigen Sie vor dem Schneiden die Anordnung größerer Zweige und die natürliche Neigung des Baumes, um den Fallweg des Baumes abzuschätzen.

B A 45°

Abb. 12

ACHTUNG: Fällen Sie keinen Baum, wenn ein starker oder sich wechselnder Wind weht, oder wenn die Gefahr der Eigentumsbeschädigung besteht. Konsultieren Sie einen Fachmann für das Fallen von Bäumen. Fällen Sie keinen Baum, wenn er auf Leitungen treffen konnte, und verständigen Sie das für die Leitung zuständige Amt, bevor Sie den Baum fällen.

ALLGEMEINE RICHTLINIEN FÜR DAS FÄLLEN VON BÄUMEN (Abb. 13)

Gewöhnlich besteht das Fällen aus 2 Hauptschnitten: Einkerben (C) und Fällschnitt (D).

Beginnen Sie mit dem oberen Kerbschnitt (C) gegenüber der Fallseite des Baumes (E). Achten Sie darauf, den unteren Schnitt nicht zu tief in den Baumstamm zu schneiden.

Die Kerbe (C) sollte so tief sein, dass ein Ankerpunkt (F) in ausreichender Breite und Stärke erzeugt wird. Die Kerbe sollte breit genug sein, um das Fällen des Baumes so lange wie möglich zu kontrollieren.

ACHTUNG: Treten Sie nie vor einem Baum, der eingekerbt ist. Führen Sie den Fallschnitt (D) auf der anderen Seite des Baumes ca. 3-5 cm oberhalb der Kerbkante (C) aus (Abb. 13).

1.5"-2.0" 3-5 cm 3/4 1/4 C D F E

Abb. 13

Sägen Sie den Baumstamm nie vollständig durch. Lassen Sie immer einen Ankerpunkt. Der Ankerpunkt F hält den Baum. Wenn der Stamm vollständig durchgesägt wird, können Sie die Fallrichtung nicht mehr kontrollieren.

Stecken Sie einen Keil oder einen Fällhebel in den Schnitt, noch bevor der Baum unstabil wird und sich zu bewegen beginnt. Die Leitschiene kann sich dann nicht im Fällschnitt verklemmen, wenn Sie die Fallrichtung falsch einschätzten. Verwehren Sie Zuschauern den Zutritt zum Fallbereich des Baumes, bevor Sie ihn umstoßen.

ACHTUNG: Prüfen Sie vor Ausführung des endgültigen Schnitts, ob Zuschauer, Tiere oder Hindernisse im Fallbereich vorhanden sind.

FÄLLSCHNITT:

1. Verhindern Sie ein Festklemmen der Schiene oder der Kette (B) im Schnitt mit Holz- oder Plastikkeilen (A). Keile kontrollieren auch das Fällen (Abb. 14A).
2. Wenn der Durchmesser des zu schneidenden Holzes größer ist als die Schienenlänge, machen Sie 2 Schnitte gemäß Abbildung (Abb. 14B).

A B

Abb. 14A

Abb. 14B

ACHTUNG: Wenn der Fällschnitt sich dem Ankerpunkt nahert, beginnt der Baum zu fallen. Sobald der Baum zu fallen beginnt, ziehen Sie die Säge aus dem Schnitt heraus, stoppen Sie den Motor, legen Sie die Kettensäge ab und verlassen Sie den Bereich über den Rückzugspfad (Abb. 12).

• ENTFERNEN VON ZWEIGEN

Zweige werden vom gefällten Baum entfernt. Entfernen Sie Stützzweige (A) erst, wenn der Stamm in Längen geschnitten ist (Abb. 15). Unter Spannung stehende Zweige müssen von unten herauf geschnitten werden, damit die Kettensäge sich nicht verklemmt.

ACHTUNG: Schneiden Sie nie Baumzweige ab, während Sie auf dem Baumstamm stehen.

Abb. 16AAbb. 15

Abb. 16CAbb. 16B

• ZUSCHNEIDEN DER LÄNGE

Schneiden Sie einen gefällten Baumstamm der Länge nach zu. Achten Sie auf einen guten Stand und stehen Sie oberhalb des Stammes, wenn Sie an einem Hang sägen. Der Stamm sollte, sofern möglich, abgestützt sein, damit das abzuschneidende Ende nicht auf dem Boden liegt. Wenn beide Enden des Stammes abgestützt sind und Sie in der Mitte schneiden müssen, machen Sie einen halben Schnitt von oben durch den Stamm und dann den Schnitt von unten nach oben. Dies verhindert ein Festklemmen der Schiene und der Kette im Stamm. Achten Sie darauf, dass die Kette beim Zuschneiden nicht in den Boden schneidet, denn hierdurch wird die Kette sehr schnell

stumpf. Stehen Sie beim Zuschneiden immer auf der oberen Hangseite.

1. Stamm der Gesamtlänge nach abgestützt: Schneiden Sie von oben und achten Sie darauf, nicht in den Boden zu schneiden (Abb. 16A).
2. Stamm an einem Ende abgestützt: Schneiden Sie zuerst 1/3 des Stammdurchmessers von unten nach oben, um ein Absplittern zu vermeiden. Schneiden Sie dann von oben auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden (Abb. 16B).
3. Stamm an beiden Enden abgestützt: Schneiden Sie zuerst 1/3 des Stammdurchmessers von oben nach unten, um ein Absplittern zu vermeiden. Schneiden Sie dann von unten auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden (Abb. 16C).

HINWEIS: Die beste Methode einen Baumstamm der Länge nach zuzuschneiden ist mit Hilfe eines Sägebocks. Ist dies nicht möglich, sollte der Stamm mit Hilfe der Zweigstücke oder über Stützblöcke angehoben und abgestützt werden. Stellen Sie sicher, dass der zu schneidende Stamm sicher abgestützt ist.

• ZUSCHNEIDEN DER LÄNGE AUF DEM SÄGEBOCK

Zu Ihrer Sicherheit und zum Erleichtern der Sägearbeiten ist die richtige Position für einen vertikalen Längenzuschnitt erforderlich (Abb. 17).

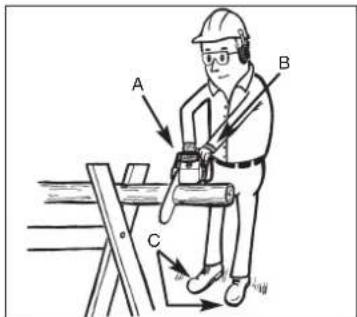

VERTIKALES SCHNEIDEN:

A. Halten Sie die Säge mit beiden Händen fest und führen Sie sie beim Schneiden rechts an Ihren Körper vorbei.
B. Halten Sie den linken Arm so gerade wie möglich.
C. Verteilen Sie Ihr Gewicht auf beide Füße. Abb. 17

VORSICHT: Während der Sägearbeiten, achten Sie stets darauf, dass Sägekette und Führungsschiene ausreichend geölt sind.

A B C

Abb. 17

D

ANLEITUNG ZUR WARTUNG

Alle Wartungsarbeiten an der Kettensäge, abgesehen von den in dieser Anleitung aufgelisteten Punkten zur Wartung, müssen von einem Fachmann ausgeführt werden.

• VORBEUGENDE WARTUNG

Gute, vorbeugende Wartung anhand eines regelmässigen Kontrollprogramms und Pflege verlängert die Lebenszeit und verbessert die Leistung der Kettensäge. Folgende Wartungsprüfliste dient als Richtlinie für ein derartiges Programm.

Reinigung, Einstellung und Teilewechsel kann unter bestimmten Umständen öfter erforderlich sein, als angegeben ist.

Wartungs- PRO BETREIBS-prüfliste GEBR. STUNDEN
KOMPONENTE AKTION		√	10	20
Schrauben/Muttern/Bolzen	Prüfen/Anziehen		√
Luftfilter	Reinigen oder ersetzen			√
Treibstoff-/Offilter Ersatzen			√
Zündkerze	Reinigen/einstellerversetzen		√
Funkengitter	Prüfen		√
Treibstoffschläuche	Prüfen	√
	Bei Bedarf ersetzen
Komponenten der Kettenbremse	Prüfen	√
	Bei Bedarf ersetzen

• LUFTFILTER

SO REINIGEN SIE DEN LUFTFILTER:

ACHTUNG: Bedienen Sie die Säge nie ohne den Luftfilter. Staub und Schmutz wird ansonsten in den Motor gezogen und beschädigt ihn. Halten Sie den Luftfilter sauber!

1. Entfernen Sie die obere Abdeckung (A), indem Sie Befestigungsschrauben der Abdeckung entfernen. Die Abdeckung lässt sich dann abnehmen (Abb. 18a).
2. Heben Sie den Luftfilter (B) aus dem Luftkasten heraus (C) (Abb. 18b).
3. Reinigen Sie den Luftfilter. Waschen Sie den Filter in sauberer, warmer Seifenlauge. Lassen Sie ihn an der Luft vollständig trocken werden.

HINWEIS: Es ist ratsam, Ersatzfilter vorrätig zu haben.
4. Setzen Sie den Luftfilter ein. Setzen Sie die Abdeckung des Motors/Luftfilters auf. Achten Sie darauf, dass die Abdeckung passgenau aufgesetzt ist. Ziehen Sie die Befestigungsschrauben der Abdeckung an.

ACHTUNG: Warten Sie die Säge nie, wenn der Motor noch heiß ist, damit Sie sich nicht Hände oder Finger verbrennen.

VORSICHT: Betreiben Sie die Säge nie ohne den Treibstoff-Filter. Nach jeweils 20 Betriebsstunden muss der Treibstoff-Filter gereinigt oder bei Beschädigung ersetzt werden. Entleeren Sie den Treibstofftank ganz, bevor Sie den Filter auswechseln.

1. Nehmen Sie die Treibstofftankkappe ab.
2. Biegen Sie einen weichen Draht zurecht.
3. Stecken Sie ihn in die Öffnung des Treibstofftanks und haken Sie den Treibstoffschlauch ein. Ziehen Sie den Treibstoffschlauch behutsam zur Öffnung, bis Sie ihn mit Ihren Fingern ergreifen können.

HINWEIS: Ziehen Sie den Schlauch nicht ganz aus dem Tank heraus.

1. Heben Sie den Filter (A) aus dem Tank heraus (Abb. 19).
2. Ziehen Sie den Filter mit einer Drehbewegung ab und reinigen Sie ihn. Wenn er beschädigt ist, entsorgen Sie den Filter.
3. Setzen Sie einen neuen oder den gereinigten Filter ein. Stecken Sie ein Ende des Filters in die Tanköffnung. Vergewissern Sie sich, dass der Filter in der unteren Tankecke sitzt. Rücken Sie den Filter mit einem langen Schrauben-zieher auf seinen richtigen Platz, aber beschädigen Sie ihn dabei nicht, sofern erforderlich.
4. Füllen Sie den Tank mit frischem Treibstoff/Öl auf Siehe Abschnitt TREIBSTOFF UND ÖL. Setzen Sie die Kappe des Tanks auf.

HINWEIS: Ein verschmutztes Funkengitter setzt die Leistung des Motors stark herab.

1. Lösen Sie die Kettenbremse. Entfernen Sie die 2 Schrauben (A) und nehmen Sie den Schalldämpfer heraus (Abb. 20A).
2. Entfernen Sie die 2 Schrauben, welche die Abdeckung (C) festhalten siehe Abb. 20B.
3. Entsorgen Sie das gebrauchte Funkengitter (D) und setzen Sie ein Neues ein.
4. Bauen Sie die Auspuffteile in umgekehrter Reihenfolge wieder zusammen und befestigen Sie diesen am Zylinder. Ziehen Sie die Schrauben fest an.

Fig. 20A

A B C D

Fig. 20B

• ZÜNDKERZE

HINWEIS: Damit der Sägemotor leistungsfähig bleibt, muss die Zündkerze sauber sein und einen richtigen Abstand haben.

1. Drücken Sie den STOP-Schalter herunter.
2. Entnehmen Sie die Abdeckung (A), indem Sie die Abdeckungsbefestigungsschrauben lösen (Abb. 21A).
3. Ziehen Sie das Zündkabel (B) durch Ziehen und gleichzeitiges Drehen von der Zündkerze ab (Abb. 21B).
4. Entfernen Sie die Zündkerze mit einem Kerzensteckerschlüssel. VERWENDEN SIE KEIN ANDERES WERKZEUG.
5. Setzen Sie eine neue Zündkerze ein, Abstand: 0,6 mm.

• VERGASEREINSTELLUNG

Der Vergaser wurde werkseitig auf optimale Leistung voreingestellt. Sollten Nacheinstellungen erforderlich werden, bringen Sie die Säge zu einem Fachmann vor Ort.

• VERSTAUEN DER KETTENSÄGE

VORSICHT: Verstauen Sie eine Kettensäge nie länger als 30 Tage, ohne folgende Schritte zu durchlaufen.

Wenn Sie eine Kettensäge länger als 30 Tage verstauen, muss sie hierfür hergerichtet werden. Andernfalls verdunstet der im Vergaser befindliche, restliche Treibstoff und lässt einen gummiartigen Bodensatz zurück. Dies konnte den Start erschweren und teure Reparaturarbeiten zur Folge haben.

1. Nehmen Sie die Treibstofftankkappe langsam ab, um eventuellen Druck im Tank abzulassen. Entleeren Sie vorsichtig den Tank.
2. Starten Sie den Motor und lassen Sie ihn laufen, bis die Säge anhält, um den Treibstoff aus dem Vergaser zu entfernen.
3. Lassen Sie den Motor sich abkühlen (ca. 5 Minuten).
4. Entfernen Sie die Zündkerze mit einem Kerzensteckerschlüssel.

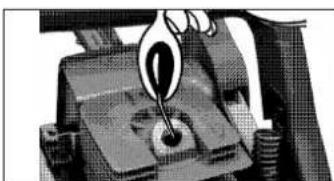

5. Geben Sie 1 Teelöffel sauberes 2-Takt-Öl in die Verbrennungskammer. Ziehen Sie mehrere Male langsam an der Starterleine, um die internen Komponenten zu beschichten. Setzen Sie die Zündkerze wieder ein (Abb. 22).

HINWEIS: Verstauen Sie die Säge an einem trockenen Ort und weit entfernt von möglichen Entzündungsquellen, z.B. Ofen, Heißwasserboiler mit Gas, Gastrockner, etc.

• •

ERNEUTES INBETRIEBNEHMEN DER SÄGE

1. Entfernen Sie die Zündkerze.
2. Ziehen Sie rasch an der Starterleine, um überschüssiges Öl aus der Verbrennungskammer zu entfernen.
3. Reinigen Sie die Zündkerze und achten Sie auf den richtigen Elektrodenabstand an der Zündkerze; oder setzen Sie eine neue Zündkerze mit richtigem Elektrodenabstand ein.
4. Bereiten Sie die Säge für den Betrieb vor.
5. Füllen Sie den Tank mit der richtigen Treibstoff-/Ölmischung auf. Siehe Abschnitt TREIBSTOFF UND ÖL.

• WARTUNG DER LEITSCHIENE

Regelmäßiges Ölen der Leitschiene (Führungsschiene der Kette und der Zahnkette) ist erforderlich. Eine ausreichende Wartung der Leitschiene, wie im folgenden Abschnitt erklärt, ist wichtig, damit Ihre Säge eine optimale Leistung erzielen kann.

VORSICHT: Die Zahnung der neuen Säge ist werkseitig im voraus geölt worden. Wenn Sie die Zahnung nicht wie folgt ölen, fällt die Zahnschärfe und damit die Leistung ab, wodurch Sie den Garantieanspruch verlieren.

WERKZEUGE FÜR DAS ÖLEN:

Die Ölspritze (Option) wird zum Auftragen von Öl auf die Zahnung der Leitschiene empfohlen. Die Ölspritze besitzt eine Nadelspitze, die zum Auftragen von Öl auf die gezahnte Spitze erforderlich ist.

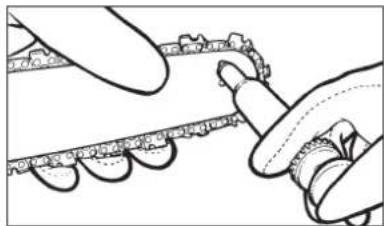

SO ÖLEN SIE DIE ZAHNUNG:

Die Zahnung sollte nach 10-stündigem Betrieb oder einmal pro Woche, was auch immer zuerst eintrifft, geölt werden. Vor dem Ölen müssen Sie die Zahnung der Leitschiene gründlich säubern.

HINWEIS: Zum Ölen der Zahnung der Leitschiene braucht die Sägekette nicht entfernt zu werden. Das Ölen kann während der Arbeit, bei ausgeschaltetem Motor geschehen.

ACHTUNG: Tragen Sie hochfeste Arbeitshandschuhe, wenn Sie mit der Schiene und der Kette umgehen.

1. Schieben Sie den STOP-Schalter herunter.
2. Reinigen Sie die Zahnung der Leitschiene.
3. Stecken Sie die Nadelspitze der Ölspritze (Option) in das Ölungsloch und spritzen Sie das Öl hinein, bis es an der Aussenseite der Zahnung hervortritt (Abb. 23).
4. Drehen Sie die Sägekette mit der Hand. Wiederholen Sie das Ölen, bis die gesamte Zahnung geölt ist.

WARTUNG DER LEITSCHIENE:

Die meisten Probleme mit der Leitschiene lassen sich vermeiden, wenn die Kettensäge gut gewartet wird.

Eine unzureichend geölte Leitschiene und der Betrieb der Säge mit einer ZU STRAFFEN Kette tragen zur schnellen Abnutzung der Schiene bei.

Zur Verringerung der Schienenabnutzung werden folgende Schritte zur Wartung der Leitschiene empfohlen.

ACHTUNG: Tragen Sie bei Wartungsarbeiten stets Schutzhandschuhe. Warten Sie die Säge nicht, wenn der Motor noch heiß ist.

SCHÄRFEN DER KETTE:

Zum Schärfen der Kette sind Spezialwerkzeuge erforderlich, die gewährleisten, dass die Messer im richtigen Winkel und der richtigen Tiefe geschärt sind. Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann des entsprechenden Kundendienstes vor Ort schärfen zu lassen. Wenn Sie sich das Schärfen Ihrer eigenen Sägekette zutrauen, erwerben Sie die Spezialwerkzeuge beim professionellen Kundendienst.

KETTE SCHÄRFEN - Die Teilung der Kette (Abb. 24) beträgt 3/8 Zoll LoPro x 0,050 Zoll.

Schärfen Sie die Kette mit Schutzhandschuhen und einer runden Feile, ø4,8 mm.

Schärfen Sie die Spitzen nur mit nach außen gerichteten Bewegungen (Abb. 25) und beachten Sie die Werte gemäß Abb. 24.

Nach dem Schärfen müssen die Schneideglieder alle gleich breit und lang sein.

D 2 30° 85° 60° 0,65mm (0.025°)

Abb. 24

ACHTUNG: Eine scharfe Kette erzeugt wohlgeformte Späne. Wenn die Kette Sägemehl erzeugt, muss sie geschärft werden.

3-4 mal nach dem jeweiligen Schärfen der Schneiden müssen Sie die Höhe der Tiefenbegrenzer prüfen, und diese ggf. mit einer flachen Feile und der optional mitgelieferten Schablone tiefer legen, und dann die vordere Ecke abrunden (Abb. 26).

ACHTUNG: Eine richtig eingestellte Schnittiefe ist ebenso wichtig wie eine richtig geschärfte Kette.

LEITSCHIENE - Die Leitschiene muss alle 8 Arbeitsstunden umgekehrt werden, um eine gleichmäßige Abnutzung sicherzustellen.

Reinigen Sie die Schienenrille und das Ölungsloch stets mit einem Reiniger für Schienenrillen (Abb. 27).

Überprüfen Sie die Schienenriegel regelmäßig auf Abnutzung, entfernen Sie Grate und begradigen Sie die Riegel mit einer flachen Feile, sofern erforderlich (Abb. 28).

ACHTUNG: Befestigen Sie eine neue Kette nie auf einer abgenutzten Zahnung oder auf einem Einstellring.

Abb. 27 Abb. 28

SCHIENENABNUTZUNG - Drehen Sie die Leitschiene in regelmäßigen Abständen um (z.B. nach 5 Arbeitsstunden), damit sich die Schiene oben und unten gleichmäßig abnutzt.

ÖLDURCHLÄSSE - Öldurchlässe auf der Schiene sollten gereinigt werden, um ein ordnungsgemäßes Ölen der Schiene und der Kette während des Betriebs zu gewährleisten.

HINWEIS: Der Zustand der Öldurchlässe lässt sich leicht überprüfen. Wenn die Durchlässe sauber sind, sprüht die Kette wenige Sekunden nach Anlassen der Säge automatisch Öl ab. Die Säge besitzt ein automatisches Ölersystem.

• WARTUNG DER KETTE

KETTENSPANNUNG:

Prüfen Sie oft die Kettenspannung und stellen Sie sie so oft wie möglich nach, damit die Kette eng an der Schiene anliegt, jedoch noch locker genug ist, um mit der Hand gezogen werden zu können.

EINLAUFEN LASSEN EINER NEUEN SÄGEKETTE:

Eine neue Kette und Schiene muss nach weniger als 5 Schnitten nachgestellt werden. Dies ist normal während der Einlaufzeit, und die Abstände zwischen künftigen Nachstellungen werden größer werden.

ACHTUNG: Entfernen Sie nie mehr als 3 Glieder aus einer Kettenschlaufe. Die Zahnung könnte sonst beschädigt werden.

ÖLEN DER KETTE:

Vergewissern Sie sich stets, dass das automatische Ölser- system richtig funktioniert. Achten Sie auf einen stets gefüllten Öltank mit Öl für Ketten, Schienen und Zahnung. Während der Sägearbeiten müssen die Schiene und die Kette stets ausreichend geölt sein, um Reibung mit der Leitschiene zu verringern.

Die Schiene und die Kette darf nie ohne Öl sein. Betreiben Sie die Säge trocken oder mit zu wenig Öl, nimmt die Schnittleistung ab, die Lebenszeit der Sägekette wird kürzer, die Kette wird schnell stumpf und die Schiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu wenig Öl erkennt man an Rauchentwicklung oder Verfärbung der Schiene.

FEHLER DES MOTORS BEHEBEN

PROBLEM	MÖGLICHE URSACHE	KORREKTUR
Der Motor startet nicht, oder er startet, aber läuft nicht weiter.	Falscher Startverlauf.Falsch eingestellte Vergasermischung.Verrußte Zündkerze.Verstopfter Treibstoff-Filter.Abstand Rotor zu Zündspule hat sich verstellt	Beachten Sie die Anweisungen in dieser Anleitung.Lassen Sie den Vergaser vom autorisierten Kundendienst einstellen.Zündkerze reinigen/einstellen oder ersetzen.Ersetzen Sie den Treibstoff-Filter.Abstand Rotor zu Zündspule von autorisierten Kundendienst auf 0,3-0,4 mm einstellen lassen
Der Motor startet, aber er läuft nicht mit voller Leistung.	Falsche Hebelposition am Choke.Verschmutztes Funkengitter.Verschmutzter LuftfilterFalsch eingestellte Vergasermischung.	Setzen Sie den Hebel auf BETRIEB.Ersetzen Sie das Funkengitter.Filter entfemen, reinigen und emeut einsetzen.Lassen Sie den Vergaser vom autorisierten Kundendienst einstellen.
Motor stottert	Falsch eingestellte Vergasermischung.	Lassen Sie den Vergaser vom autorisierten Kundendienst einstellen.
Keine Leistung bei Belastung	Falsche eingestellte Zündkerze.	Zündkerze reinigen/einstellen oder ersetzen.
Motor läuft sprunghaft	Falsch eingestellte Vergasermischung.	Lassen Sie den Vergaser vom autorisierten Kundendienst einstellen.
Übermäßig viel Rauch.	Falsche Treibstoffmischung.	Verwenden Sie die richtige Treibstoffmischung (Verhältnis 40:1).

GB

GENERAL SAFETY RULES

REGLAGE DE LA CHAINE:

• REGLAGE DU CARBURATEUR

SYMBOLER OCH FÄRGER (BILD 1)

A B A Bild 2A

A B C Bild 2B

ROTATIONS-REKYL

(bild 2A)

A = Rekylsträcka
B = Rekyl-reaktionszon

STÖT- (KLÄM-REKYL)

OCH DRAGREAKTION-

ER

TÄRKEITÄ TURVALLISUUSMÄÄRÄYKSIÄ

B = takapotkun reaktioalue

TÖYTÄISY- (JUUTTUMIS-

TAKAPOTKU) JA

VETOREAKTIOT

(kuva 2 B)

A = veto

YLEISLUONTOISET LEIKKAUSOHJEET

KAATAMINEN

Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
GB declares conformity with the EU Directive and standards marked below for the article déclare la conformité suivante selon la
F declare la comorème suivante selon la directive CE et les normes concernant l'article
NL verklaart de volgende conformiteit in overeenstemming met de EU-richtlijn en normen voor het artikel
declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo declara a seguinte conformidade de acordo
P com a directiva CE e normas para o artigo
förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikeln
Ilmoltaa seuraavaa Euroopan unionin direktivien ja normien mukaista yhdenmukaisuutta tuotteelle
(DK) erklærer herved følgende samsvar med EU-direktiv og standarder for artikel
RUS заявляет о соответствии товара следующим директивам и нормам EC
HR izjavljuje sljedeću uskladjenost s odredbama i normama EU za artikl.
® declară următoarea conformitate cu linia directoare CE și normele valabile pentru articolul.

ürün ile ilgili olarak AB Yönetmelikleri ve Normları gereğince aşağıdaki uygunluk açıkla masını sunar.
GR δηλώνει την ακόλουθη συμφωνία σύμφωνα με την Οδηγία ΕΕ και τα πρότυπο για το προϊόν dichiara la seguente conformità secondo la
① direttiva UE e le norme per l'articolo
attesterer følgende overensstemmelse I henhold til EU-direktiv og standarder for produkt
prohlašuje následující shodu podle směrnice EU a norem pro výrobek.
a következő konformitást jelenti ki a termékekre vonatkozó EU-irányvonalak és normák szerint
SLO pojasnjuje sledečo skladnost po smernici EU in normah za artikel.
PL deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
SK vydáva nasledujúce prehlásenie o zhode podl'a smernice EÚ a noriem pre výrobok.
BG декларира следното съответствие съгласно директивите и нормите на ЕС за продукта.

Benzinmotor-Kettensäge MKS 42/45

x 98/37/EG

87/404/EWG

73/23/EWG_93/68/EEC

R&TTED 1999/5/EG

97/23/EG

Landau/Isar, den 13.04.2005

Art.-Nr.: 45.014.42 I.-Nr.: 01015 Archivierung: 4501440-07-4160270-M

Auf das in der Anleitung bezeichnete Gerät geben wir 5 Jahre Garantie, für den Fail, dass unser Produkt mangelhaft sein sollte. Die 5-Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden. Voraussetzung für die Geltendmachung der Garantie ist eine ordnungsgemäße Wartung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Benutzung unseres Gerätes.

Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 5 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gültigen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprechpartner des regional zuständigen Kundendienstes oder die unten aufgeführte Serviceadresse.

ISC GmbH · International Service Center

Service- und Infoserver: http://www.isc-gmbh.info

⑧ Technische Änderungen vorbehalten
⑧ Technical changes subject to change
© Sous réserve de modifications
© Salvo modificaciones técnicas
⑤ Förbehåll för tekniska förändringar
© Oikeus teknisiin muutoksiin pidätetään
Der tages forbehold för tekniske ændringer
① Con riserva di apportare modifiche tecniche
Technické změny vyhrazeny
③ Tehnične spremembe pridržane.
④ Zadržavamo pravo na tehnične izmjene.
⑩ Teknik değişiklikler olabilir

EH 02/2005

D

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.

GB
