BEDIENUNGSANLEITUNG PS 40 Hurricane

Art.-Nr.: 119 8083 EH-Art.-Nr.: 45.014.93 I-Nr.: 01013 PS 40 Anleitung PS 40 Hurricane 20.02.2004 14:25 Uhr Seite 1ACHTUNG! Bei der Arbeit mit treibstoffbetriebenen Werkzeugen müssen stets folgende Grundregeln beachtet werden, um das Risiko von Körperverletzungen und/oder Schäden am Gerät zu mindern. Le3sen Sie diese Hinweise, bevor Sie die Säge in Betrieb nehmen, und bewahren Sie sie auf.

1. Arbeiten Sie mit der Säge NICHT einhandig! Andernfalls

besteht die Gefahr, dass Bedienungsperson, Helfer oder Zuschauer verletzt werden können. Eine Kettensäge ist für einen zweihändigen Betrieb ausgelegt.

2. Arbeiten Sie mit der Säge NICHT, wenn Sie müde sind.

3. Tragen Sie Sicherheitsschuhe, eng anliegende Kleidung,

Arbeitshandschuhe, Schutzbrille, Ohrschützer und einen Kopfschutz.

4. Seien Sie vorsichtig im Umgang mit Treibstoff. Starten Sie

die Säge im Abstand von mindestens 3 m vom Auffüllort des Treibstoffs.

5. Wenn Sie die Kettensäge starten oder mit ihr schneiden, dür-

fen sich KEINE anderen Personen in der Nähe aufhalten. Verwehren Sie Zuschauern und Tieren den Zutritt zum Arbeitsbereich.

6. Schneiden Sie ERST dann, wenn der Arbeitsbereich gesäu-

bert ist, Sie einen sicheren Stand und einen Rückzugsweg vor dem fallenden Baum eingeplant haben.

7. Wenn der Motor lauft, müssen alle Körperteile von der

Kettensäge wegweisen.

8. Vergewissern Sie sich vor dem Anlassen der Kettensäge,

dass sie keine Gegenstände berührt.

9. Tragen Sie die Kettensäge nur, wenn der Motor angehalten

hat, die Leitschiene und die Kette sich hinten befindet und der Auspuff von Ihrem Körper wegweist.

10. Nehmen Sie KEINE Kettensäge in Betrieb, die beschädigt,

falsch eingestellt oder unvollständig und locker montiert ist. Vergewissern Sie sich, dass die Kettensäge angehalten hat, wenn der Betriebsauslöser freigegeben wird.

11. Schalten Sie den Motor aus, bevor Sie die Kettensäge

12. Seien Sie beim Schneiden kleiner Büsche und Schößlinge

äußerst vorsichtig, denn das dünne Astwerk kann sich in der Säge verfangen und in ihre Richtung schlagen, oder Sie aus dem Gleichgewicht bringen.

13. Achten Sie beim Schneiden eines unter Spannung stehen-

den Astes auf einen möglichen Rückschlag, wenn die Spannung des Holzes plötzlich nachlässt.

14. Achten Sie darauf, dass die Griffe trocken, sauber und frei

von Öl oder Treibstoffgemisch sind.

15. Arbeiten Sie mit der Kettensäge nur an gut belüfteten Orten.

16. Schneiden Sie mit der Kettensäge KEINEN Baum, außer Sie

besitzen eine entsprechende Ausbildung.

17. Die gesamte Wartung der Kettensäge, abgesehen von den in

dieser Bedienungs- und Wartungsanleitung angegebenen Punkten, darf nur vom Kundendienst für Kettensägen ausge- führt werden.

18. Bringen Sie für den Transport der Kettensäge das Futteral fur

19. Arbeiten Sie mit der Kettensäge NICHT neben oder in

Gegenwart von entzündbaren Flüssigkeiten oder Gasen, sei es in Außen- oder in Innenraumen. Es besteht dabei Explosions- und/oder Brandgefahr.

20. Füllen Sie keinen Treibstoff, Öl oder Schmierstoff ein, wenn

die Kettensäge läuft. 21.NUR GEEIGNETES SÄGEMATERIAL VERWENDEN: Schneiden Sie nur Holz.Verwenden Sie die Kettensäge nicht für Arbeiten, für die sie ungeeignet ist. Schneiden Sie mit der Kettensäge z.B. kein Plastik, Mauerwerk oder nicht zum Bau gehörige Materialien. HINWEIS: Der nachfolgende Anhang ist hauptsächlich für den Endverbraucher oder dem Gelegenheitsbenutzer gedacht. Diese Modelle sind fur eine gelegentliche Verwendung von Hauseigentümern, Cottagebewohnern und Campern ausgelegt und dienen für alle allgemeine Arbeiten, z.B. roden, beschnei- den, Brennholz schneiden, etc. Sie sind nicht für längere Arbeiten vorgesehen. Bei längeren Arbeiten kann es auf Grund von Vibrationen in den Handen der Bedienungsperson zu Kreislaufstörungen kommen. Ein Rückschlag könnte auftreten, wenn die Spitze der Leitschiene einen Gegenstand berührt, oder das Holz die Kettensäge im Schnitt einklemmt. Wenn die Schienenspitze einen solchen Kontakt bekommt, könnte die Leitschiene blitzschnell nach oben und zurück zur Bedienungsperson geschlagen werden. Wenn sich die Kettensäge längs der Oberseite der Leitschiene einklemmt, könnte die Leitschiene ebenfalls schnell zur Bedienungsperson zurückgeschlagen wer- den. In beiden Fällen könnten Sie die Kontrolle über die Säge verlieren und sich dabei schwer verletzen. Verlassen Sie sich nicht völlig auf die in der Säge integrierten Sicherheitseinrichtungen. Als Kettensägenbenutzer müssen Sie mehrere Punkte beachten, um Ihre Sägearbeiten unfallfrei und ohne Verletzungen verrichten zu können.

1. Ein grundlegendes Verständnis von Rückschlägen kann

das Überraschungsmoment mindern oder ausschließen. Plötzliche Reaktionen tragen zu Unfällen bei.

2. Halten Sie die Säge bei laufendem Motor mit beiden

Händen gut fest, wobei die rechte Hand den hinteren Griff und die linke Hand den vorderen Griff festhält. Daumen und Finger müssen die Griffe der Kettensäge fest umschließen. Ein fester Griff hilft Ihnen, Rückschläge abzufangen und die Kontrolle über die Säge zu behalten. Lassen Sie nicht los.

3. Stellen Sie sicher, dass der Bereich, in dem Sie schneiden,

frei von Hindernissen ist. Die Spitze der Leitschiene darf beim Schneiden mit der Säge keinen Baumstamm, Zweig oder Ähnliches berühren.

4. Schneiden Sie mit hoher Motorgeschwindigkeit.

5. Beugen Sie sich nicht zu weit nach vorne, oder schneiden

Sie nicht oberhalb Ihrer Schulterhöhe.

6. Scharfen und warten Sie die Kettensäge gemäß den

Anweisungen des Herstellers.

7. Verwenden Sie als Ersatz nur Schienen und Ketten, die

vom Hersteller genehmigt sind. HINWEIS: Eine Kettensäge mit geringen Rückschlag stimmt mit der Rückschlagleistung überein. Bedeutung der Symbole auf der Säge Bedienungsanleitung vor Gebrauch der Säge lesen Schutzbrille tragen, um Augen zu schützen Ohrschützer zum Schutz gegen Lärm tragen Staubmaske zum Schutz gegen Staub Handschuhe tragen, um Ihre Hände zu schützen Sicherheitsschuhe zum Schutz der Füße tragen

VORSICHTSMASSNAHMEN BEI RÜCKSCHLÄGEN

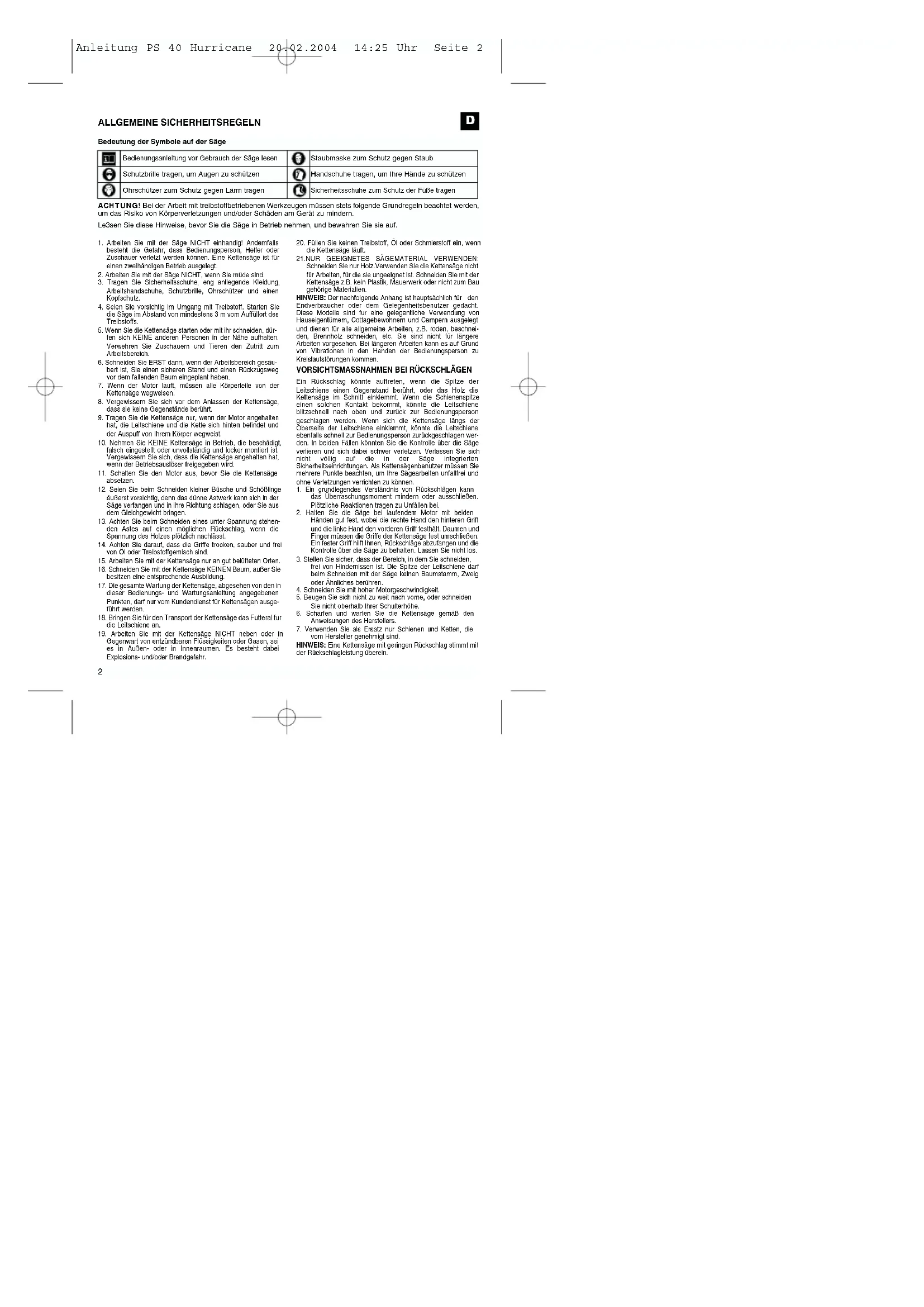

ALLGEMEINE SICHERHEITSREGELN

Anleitung PS 40 Hurricane 20.02.2004 14:25 Uhr Seite 2SPEZIFIKATION Auf dem Kettenbremshebel/Handschutz der Kettensäge befindet sich ein Sicherheitsschild. Lesen Sie die Aufschrift auf dem Schild und die Sicherheitshinweise auf diesen Seiten genau durch, bevor Sie die Säge in Betrieb nehmen.

Empfohlene Arbeitsweise zum Sägen. ACHTUNG:

1. Vorsicht vor Rückschlägen.

2. Die Säge nicht mit einer

3. Kontakt mit Schienenspitze

vermeiden. EMPFOHLEN

4. Die Säge richtig mit beiden

• GEFAHR! VORSICHT VOR RÜCKSCHLÄGEN! RÜCKSCHLAG kann auftreten, wenn die NASE oder SPITZE der Leitschiene einen Gegenstand berührt, oder wenn das Holz die Kettensäge im Schnitt einklemmt. Wenn die Schienenspitze Kontakt bekommt, könnte die Leitschiene blitzschnell nach oben und zurück zur Bedienungsperson geschlagen werden. KLEMMT die Kettensäge längs der UNTERKANTE der Leitschiene, kann sie von der Bedienungsperson weg nach vorne GEZOGEN werden. KLEMMT die Kettensage langs der OBERKANTE der Leitschiene, kann sie schnell zurück zur Bedienungsperson GESCHLAGEN werden. In beiden Fällen können Sie die Kontrolle über die Säge verlieren und sich dabei schwer verletzen. WICHTIGE SICHERHEITSHINWEISE ACHTUNG: ROT Warnt vor einer gefährlichen Arbeitsweise, die man unter- lassen sollte.

Abb. 1 ACHTUNG: Rückschläge können zu einem gefährlichen Verlust der Kontrolle über die Kettensäge führen, was zu schlimmen Verletzungen bei der Bedienungsperson oder einer in der Nähe stehenden Person führen kann. Seien Sie immer wachsam. Rückschläge auf Grund der Kettendrehung oder einer eingeklemmten Säge sind die Hauptgefahren einer Kettensage und die Hauptursache der meisten Unfälle. Abb. 2A Abb. 2B

DREH-RÜCKSCHLAG STOSS-

(Abb. 2A) (KLEMM-RÜCKSCHLAG) UND ZUGREAKTIONEN (Fig. 2B) A = Rückschlagweg A = Ziehen B = Rückschlag- B = feste Gegenstände Reaktionszone C = Stoßen Motorhubraum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38 cm

Anleitung PS 40 Hurricane 20.02.2004 14:25 Uhr Seite 31. Leitschiene oder Führungsschiene

3. Justierschraube der Sägekette

5. Kettenbremshebel / vorderer

11. Sicherheitsauslöser

14. Treibstofftankkappe

15. Hinterer Griff / Stiefelschlaufe

(Vergasereinstellung)

18. Schienenbefestigungsmutter

23. Abdeckung der Leitschiene

2 SÄGEKETTE MIT GERINGEM RÜCKSCHLAG hilft Ihnen mit speziell entwickelten Sicherheitseinrichtungen Ruckschläge oder ihre Kraft abzufangen. 4 FUNKENGITTER hält Kohle oder andere entzündbare Partikel größer als 0,6 mm vom Abgasausstoß des Motors zurück. Der Benutzer ist für die Übereinstim- mung mit lokalen, landesweiten und staatlichen Gesetzen und/oder Vorschriften zur Regelung des Einsätzes von Funkengittern verantwortlich. Zusatzliche Informationen finden Sie in den Sicherheitshinweisen. 5 KETTENBREMSHEBEL / HANDSCHUTZ schützt die linke Hand der Bedienungsperson, sollte sie bei laufender Säge vom vorderen Griff abrutschen. 5 KETTENBREMSE ist eine Sicherheitsfunktion zur Minderung von Verletzungen auf Grund von Rückschlägen, indem eine laufende Sägekette im Millisekunden angehalten wird. Sie wird vom KETTEN- BREMSHEBEL aktiviert. 10 STOPPSCHALTER hält den Motor sofort an, wenn er ausschaltet wird. Der Stoppschalter muss auf EIN gesetzt werden, um den Motor (erneut) zu starten. 11 SICHERHEITSAUSLÖSER verhindert eine zufällige Beschleunigung des Motors. Der Gashebel (19) kann nur gedrückt werden, wenn der Sicherheitsauslöser hineingedrückt ist. 20 KETTENFÄNGER mindert die Gefahr von Verletzungen, sollte die Sägekette bei laufendem Motor reißen oder entgleiten. Der Kettenauffänger soll eine um sich schlagende Kette auffangen. 21 AUSPUFFSCHUTZ verhindert, dass Hände und brennbare Materialien mit einem heißen Auspuff in Kontakt kommen. 22 PRELLDORN dient zum Schutz Ihrer Person und erleichtert das Schneiden. Der Prelldorn verstärkt die Stabilität, wenn Sie vertikale Schnitte ausführen. HINWEIS: Machen Sie sich mit der Säge und ihren Teilen vertraut. SICHERHEITSFUNKTIONEN Die Ziffern der nachstehenden Beschreibung entsprechen den Ziffern auf der vorhergehenden Seite, damit Sie die Sicherheitsfunktionen leichter finden können.

Anleitung PS 40 Hurricane 20.02.2004 14:25 Uhr Seite 4• WERKZEUGE FÜR DEN ZUSAMMENBAU Sie benötigen folgende Werkzeuge, um die Kettensäge zusammenzubauen:

1. Ring-Maulschlüssel-Schraubenzieher (im Benutzerset

2. Hochfeste Arbeitshandschuhe (vom Benutzer gestellt).

• VORAUSSETZUNGEN FÜR DEN ZUSAMMENBAU Bei der neuen Kettensäge muss die Kette nachgestellt, der Treibstofftank mit der richtigen Treibstoffmischung aufgefüllt und der Öltank mit Öl aufgefüllt werden, bevor die Säge in Betrieb genommen werden kann. Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie mit der Säge arbeiten. Beachten Sie insbeson- dere alle Sicherheitsmaßnahmen. Diese Bedienungsanleitung ist sowohl eine Anleitung zur Bezugnahme und ein Handbuch, das allgemeine Informationen über den Zusammenbau, den Betrieb und die Wartung der Säge enthält.

• ANBRINGEN DER LEITSCHIENE/SÄGEKETTE/ KUPPLUNGSABDECKUNG ANBRINGEN DER LEIT- oder FÜHRUNGSSCHIENE: Damit die Schiene und die Kette mit Öl versorgt werden, VERWENDEN SIE NUR DIE ORIGINALSCHIENE mit Öldurchlass (A), siehe oben (Abb. 3A).

1. Stellen Sie sicher, dass der Kettenbremshebel zur

Position ENTKUPPELT zurückgezogen ist (Abb. 3B).

2. Entfernen Sie die 2 Schienenbefestigungsmuttern (B).

Lösen Sie die 2 Schrauben hinten an der Kupplungsabdeckung (C). Nehmen Sie die Abdeckung ab (Abb. 3C).

3. Drehen Sie die Justierschraube (D) mit einem

Schraubenzieher ENTGEGEN DEM UHRZEIGERSINN, bis die ANGEL (E) (herausste- hende Spitze) sich am Ende ihrer Schiebstrecke in Richtung Kupplungswalze und Zahnrad befindet (Abb. 3D).

4. Legen Sie das gekerbte Ende der Leitschiene über die

2 Schienenbolzen (F). Richten Sie die Schiene so aus, dass die JUSTIERANGEL in das Loch (G) in der Leitschiene passt (Abb. 3E). ANBRINGEN DER SÄGEKETTE:

1. Breiten Sie die Kette in einer Schlaufe aus, wobei die

Schnittkanten (A) IM UHRZEIGERSINN um die Schlaufe herum ausgerichtet sind (Abb. 4A).

2. Schieben Sie die Kette um das Zahnrad (B) hinter der

Kupplung (C) herum. Beachten Sie, dass die Glieder zwischen den Zähnen eingelegt sein müssen (Abb. 4B).

3. Führen Sie die Antriebsglieder in die Rille (D) und um

das Ende der Schiene ein (Abb. 4B). HINWEIS: Die Sägekette könnte am unteren Teil der Schiene etwas herabhängen. Dies ist nomal.

4. Bringen Sie die Kupplungsabdeckung an und befesti-

gen Sie sie mit 2 Schrauben. Die Kette darf dabei nicht von der Schiene herunterrutschen. Ziehen Sie die 2 Muttern handfest an und folgen Sie den Anweisungen zum Einstellen der Spannung im Abschnitt EIN- STELLEN DER KETTENSPANNUNG. HINWEIS: Die Schienenbefestigungsmuttern werden bis jetzt nur handfest angezogen, da die Sägekette noch eingestellt werden muss. Folgen Sie den Anweisungen im Abschnitt EINSTELLEN DER KETTENSPANNUNG.

• EINSTELLEN DER KETTENSPANNUNG Die richtige Spannung der Sägekette ist äußerst wichtig und muss vor dem Starten und während aller Sägearbeiten überprüft werden. Wenn Sie sich die Zeit nehmen, die Sägekette ordnungs- gemäß einzustellen, konnen Sie bessere Schnitte aus- führen und die Lebenszeit der Kette verlängert sich. EINSTELLEN DER SäGEKETTE:

1. Halten Sie die Spitze der Leitschiene nach oben und

drehen Sie die Justierschraube (D) IM UHRZEIGERSINN, um die Spannung der Kette zu erhöhen. Drehen Sie die Schraube ENTGEGEN DEM UHRZEIGERSINN, lockert sich die Spannung der Kette. Prüfen Sie, ob die Kette ganz um die Leitschiene angelegt ist (Abb. 5).

2. Nach dem Justieren, die Spitze der Schiene ist weiter-

hin oben, ziehen Sie die Schienenbefestigungsmuttern fest an. Die Kette ist dann richtig gespannt, wenn sie eng anliegt und sich mit der behandschuhten Hand ganz herumziehen lässt.

ANWEISUNG FÜR DEN ZUSAMMENBAU

ACHTUNG: Starten Sie den Sägenmotor ERST, wenn die Säge fertig vorbereitet ist. ACHTUNG: Tragen Sie beim Umgang mit der Kette stets Schutzhandschuhe.

ACHTUNG: Tragen Sie beim Umgang mit der Sägekette oder beim Justieren der Kette stets hochfeste Handschuhe.

Anleitung PS 40 Hurricane 20.02.2004 14:25 Uhr Seite 5HINWEIS: Wenn die Kette sich nur schwer um die Leitschiene drehen lässt oder sie blockiert, ist sie zu straff gespannt. Nehmen Sie folgende, kleine Einstellungen vor: A. Lösen Sie die 2 Schienenbefestigungsmuttern, bis sie fingerfest sind. Lockern Sie die Spannung durch langsames Drehen der Justierschraube ENTGEGEN DEM UHRZEIGERSINN. Ziehen Sie die Kette auf der Schiene vor und zurück.Tun Sie dies, bis die Kette sich reibungslos bewegen lässt, aber dennoch eng anliegt. Erhöhen Sie die Spannung, indem Sie die Justierschraube IM UHRZEIGERSINN drehen. B. Wenn die Sägekette richtig gespannt ist, halten Sie die Spitze der Schiene ganz oben, und ziehen Sie die 2 Schienenbefestigungsmuttern fest an.

• MECHANISCHER TEST DER KETTENBREMSE Die Kettensäge ist mit einer Kettenbremse versehen, die Verletzungen auf Grund von Rückschlaggefahr mindert. Die Bremse akiviert sich, wenn Druck auf den Bremshebel ausgeübt wird, sofern, z.B. bei einem Rückschlag, die Hand der Bedienungsperson auf den Hebel schlägt. Bei Aktivierung der Bremse hält die Kette abrupt an. PRÜFEN DER KETTENBREMSE:

1. Die Kettenbremse ist ENTKUPPELT (Kette kann sich

bewegen), wenn der BREMSHEBEL NACH HINTEN GEZOGEN UND ARRETIERT IST (Abb. 7A).

2. Die Kettenbremse ist EINGEKUPPELT (Kette ist

arretiert), wenn der Bremshebel nach vorne gezogen ist. Die Kette sollte sich dann nicht bewegen lassen (Abb. 7B). HINWEIS: Der Bremshebel sollte in beiden Positionen einrasten. Wenn Sie einen starken Widerstand spüren, oder der Hebel lässt sich nicht verschieben, verwenden Sie die Säge nicht. Bringen Sie sie zwecks Reparatur sofort zum professionellen Kundendienst.

• TREIBSTOFF Verwenden Sie für optimale Ergebnisse normalen, bleifreien Treibstoff gemischt mit speziellem 40:1 2-Takt- Motoröl. Halten Sie sich an die Mischraten im Abschnitt TABELLE TREIBSTOFFMISCHUNG.

• TREIBSTOFFMISCHUNG Mischen Sie den Treibstoff mit 2-Takt-Öl in einem genehmigten Behälter. Entnehmen Sie das Mischungsverhältnis von Treibstoff zu Öl der Mischtabelle. Schütteln Sie den Behälter, um alles sorgfältig zu mis- chen.

VORSICHT: Eine neue Sägekette dehnt sich, so dass sie nach ca. 5 Schnitten nachgestellt werden muss. Dies ist bei neuen Ketten normal, und der Intervall kunftiger Einstellungen nimmt ab.. Abb. 5

VORSICHT: Wenn die Sägekette ZU LOCKER oder ZU STRAFF ist, nutzen sich die Zähne, die Schiene, die Kette und das Kurbelwellenlager schneller ab. Abb. 6 informiert über die richtige kalte Spannung (A) und warme Spannung (B), und dient als Anleitung für weitere Einstellungen der Sägekette (C). ACHTUNG: Die Kettenbremse hat zwar den Zweck, eine Verletzungsgefahr auf Grund von Ruckschlag zu mindern; sie kann jedoch keinen angemessenen Schutz bieten, wenn mit der Sage sorglos gearbeitet wird. Prüfen Sie die Kettenbremse stets vor jedem Einsatz der Säge und regelmasig während der Arbeit. Abb. 7A Abb. 7B

ACHTUNG: Verwenden Sie für diese Säge nie unverdunnten Treibstoff. Der Motor wird hierdurch beschädigt und Sie verlieren den Garantieanspruch für dieses Produkt. Verwenden Sie keine Treibstoffmischung, die länger als 90 Tage gelagert wurde. ACHTUNG: Wenn ein 2-Takt-Öl, abweichend vom speziellen Öl verwendet wird, muss Superöl für luftgekühlte 2-Takt-Motoren mit einem Mischungsverhaltnis von 40:1 verwendet werden. Verwenden Sie kein 2-Takt-Ölprodukt mit einem Mischungsverhältnis von 100:1. Unzureichendes Ölen beschädigt den Motor, und Sie verlieren in diesem Fall den Garantieanspruch für den Motor. ACHTUNG: Unzureichendes

len macht Ihren Garantieanspruch für den Motor ungultig. Benzin- und Ölmischung 40:1 Nur Öl

Anleitung PS 40 Hurricane 20.02.2004 14:25 Uhr Seite 6• EMPFOHLENE TREIBSTOFFE Einige herkömmliche Benzine sind mit Beimischungen wie Alkohol- oder Ätherverbindungen gemischt, um den Normen für saubere Abgase zu entsprechen. Der Motor läuft zufriedenstellend mit allen Benzinarten zum Zweck des Eigenantriebs, auch mit sauerstoffangereichteren Benzinen.

• ÖLEN DER KETTE UND DES LAGERS Jedesmal, wenn Sie den Treibstofftank auffüllen, müssen Sie den Kettenöltank nachfüllen. Wir empfehlen Ketten-, Schienen- und Zahnungsöl, das Zusätze zur Herabsetzung von Reibung und Abnutzung enthalt, und die Teilungsbildung auf Schiene und Kette verhindert.

• PRÜFUNGEN VOR DEM ANLASSEN DES MOTORS

1. Füllen Sie den Treibstofftank (A) mit der richtigen

Treibstoffmischung auf (Abb. 8A).

2. Füllen Sie den Öltank (B) mit dem richtigen Ketten- und

Schienenöl auf (Abb. 8A).

3. Stellen Sie sicher, dass die Kettenbremse (C) vor dem

Anlassen des Motors entkuppelt ist (Abb. 8A).

• ANLASSEN DES MOTORS Es gibt 3 Starterpositionen: BETRIEB (A), HALB (B) und CHOKE (C) (Abb. 9A).

1. Schieben Sie zum Anlassen den roten STOP-Schalter

(D) nach oben (Abb. 9B).

2. Setzen Sie den gelben Drosselhebel (E) auf

3. Drücken Sie den Knopf (F) der Benzinpumpe 10 Mal

4. Betriebssperre vorschieben: Drücken und halten Sie

die Sperre (A), drücken Sie den Gashebel (B), lassen Sie den Gashebel und dann die Sperre los (Abb. 10A).

5. Legen Sie die Säge auf eine feste, ebene Unterlage.

Halten Sie die Säge wie abgebildet fest. Ziehen Sie den Starter schnell 4 Mal. Achten Sie auf die laufende Kette! (Abb. 10B).

6. Setzen Sie den gelben Drosselhebel (D) auf (HALB)

7. Halten Sie die Säge fest und ziehen Sie den Starter

schnell 4 Mal. Der Motor sollte starten (Abb. 10D).

8. Wärmen Sie den Motor 10 Sekunden lang auf. Drücken

Sie den Auslöser (E) und setzen Sie ihn auf LEER- LAUF, und gehen Sie zu Schritt 9 (Abb. 10E).

9. Setzen Sie den gelben Drosselhebel (F) auf

(BETRIEB) (Abb. 10F). Wenn der Motor nicht startet, wiederholen Sie die obigen Schritte

• ERNEUTES ANLASSEN DES WARMEN MOTORS

1. Vergewissern Sie sich, dass der Schalter auf EIN

2. Setzen Sie den Drosselhebel auf (HALB).

3. Drücken Sie den Knopf der Benzinpumpe 10 Mal.

4. Setzen Sie die Betriebssperre.

5. Ziehen Sie die Starterleine 10 Mal. Der Motor sollte

6. Setzen Sie den Drosselhebel auf (BETRIEB).

7. Lassen Sie die Betriebssperre los.

1. Lassen Sie den Gashebel los, und warten Sie, bis der

2. Schieben Sie den STOP-Schalter nach unten, um den

Motor zu stoppen. HINWEIS: Um den Motor im Notfall anzuhalten, aktivieren Sie die Kettenbremse und schieben Sie den STOP- Schalter nach unten.

• BETRIEBSTEST DER KETTENBREMSE Prüfen Sie regelmäßig, ob die Kettenbremse ordnungs- gemäß funktioniert. Testen Sie die Kettenbremse vor dem ersten Schnitt, nach mehrmaligem Schneiden und auf jeden Fall nach Wartungsarbeiten an der Kettenbremse. BEDIENUNGSANLEITUNG ACHTUNG: Starten oder bedienen Sie die Säge nie, wenn die Schiene und die Kette nicht richtig aufgesetzt sind. Fig. 9AFig. 8

Anleitung PS 40 Hurricane 20.02.2004 14:25 Uhr Seite 7TESTEN SIE DIE KETTENBREMSE WIE FOLGT (Abb.11):

1. Legen Sie die Säge auf eine saubere, feste und ebene

2. Lassen Sie den Motor an.

3. Ergreifen Sie den hinteren Griff (A) mit der rechten

4. Mit der linken Hand halten Sie den vorderen Griff (B)

fest [nicht den Kettenbremshebel (C)].

5. Drücken Sie den Gashebel auf 1/3 Geschwindigkeit

und aktivieren Sie dann sofort den Kettenbremshebel (C).

6. Die Kette sollte abrupt stoppen. Lassen Sie hiernach

sofort den Betriebsauslöser los.

7. Wenn die Kettenbremse richtig funktioniert, schalten

Sie den Motor aus und setzen Sie die Kettenbremse wieder auf ENTKUPPELT.

• ÖLEN DER SÄGEKETTE / -FÜHRUNGSCHIENE Ausreichendes Ölen der Sagekette muss stets gewährleistet sein, um Reibung mit der Leitschiene zu verringern. Die Schiene und die Kette darf nie ohne Öl sein.Betreiben Sie die Säge mit zu wenig Öl, nimmt die Schnittleistung ab, die Lebenszeit der Sägekette wird kürzer, die Kette wird schnell stumpf und die Schiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu wenig Öl erkennt man an Rauchentwicklung, Verfärbung der Schiene oder Teerbildung. HINWEIS: Die Sägekette dehnt sich während der Benutzung, insbesondere wenn sie neu ist, und sie muss gelegentlich justiert und nachgespannt werden. Eine neue Kette muss nach ca. 5 Betriebsminuten justiert werden.

• AUTOMATISCHER ÖLER Die Kettensäge ist mit einem automatischen Ölersystem mit Zahnradantrieb ausgestattet. Der Öler versorgt die Schiene und die Kette automatisch mit der richtigen Ölmenge. Sobald der Motor beschleunigt wird, fließt auch das Öl schneller zur Schienenplatte. Es gibt keine Fließeinstellung. Die Ölreserve geht etwa zur gleichen Zeit zur Neige wie die Treibstoffreserve.

• FÄLLEN Fällen bedeutet das Absägen eines Bäumes. Kleine Baume mit einem Durchmesser von 15-18 cm werden gewöhnlich mit einem Schnitt abgesägt. Bei größeren Bäumen müssen Kerbschnitte angesetzt werden. Kerbschnitte bestimmen die Richtung, in die der Baum fallen wird.single cut. Larger trees require notch cuts. Notch cuts determine the direction the tree will fall. FÄLLEN EINES BAUMES: HINWEIS: Die Fallrichtung (B) wird vom Kerbschnitt bes- timmt. Berücksichtigen Sie vor dem Schneiden die Anordnung größerer Zweige und die natürliche Neigung des Baumes, um den Fallweg des Baumes abzuschätzen. ALLGEMEINE RICHTLINIEN FÜR DAS FÄLLEN VON BÄUMEN Gewöhnlich besteht das Fällen aus 2 Hauptschnitten: Einkerben (C) und Fällschnitt (D). Beginnen Sie mit dem oberen Kerbschnitt (C) gegenüber der Fallseite des Baumes (E). Achten Sie darauf, den unteren Schnitt nicht zu tief in den Baumstamm zu schnei- den. Die Kerbe (C) sollte so tief sein, dass ein Ankerpunkt (F) in ausreichender Breite und Stärke erzeugt wird. Die Kerbe sollte breit genug sein, um das Fallen des Baumes so lange wie möglich zu kontrollieren. ACHTUNG: Aktivieren Sie die Kettenbremse langsam und mit Bedacht. Die Säge darf nichts berühren; die Säge darf vorne nicht herunterhängen. Abb. 11

ACHTUNG: Wenn die Kette nicht stoppt, schalten Sie den Motor aus und bringen Sie die Säge zwecks Instandsetzung zum autorisierten Talon-Kundendienst vor Ort.

ALLGEMEINE ANLEITUNGEN ZUM SCHNEIDEN

ACHTUNG: Vor dem Schneiden sollte ein Rückzugspfad (A) geplant und freigelegt wer- den. Der Rückzugspfad sollte nach hinten und diagonal zur Rückseite der erwarteten Fallrichtung verlaufen, wie in Abb. 12 dargestellt ist. ACHTUNG: Beim Fällen eines Baumes an einem Hang sollte sich die Bedienungsperson der Kettensäge an der aufsteigenden Seite des Hanges aufhalten, da der Baum nach dem Fällen höchst- wahrscheinlich den Hang herunterrollen oder -rutschen wird. Abb. 12

ACHTUNG: Fällen Sie keinen Baum, wenn ein starker oder sich wechselnder Wind weht, oder wenn die Gefahr der Eigentumsbeschädigung besteht. Konsultieren Sie einen Fachmann für das Fallen von Bäumen. Fällen Sie keinen Baum, wenn er auf Leitungen treffen konnte, und verständigen Sie das für die Leitung zuständige Amt, bevor Sie den Baum fällen. ACHTUNG: Treten Sie nie vor einem Baum, der eingekerbt ist. Führen Sie den Fallschnitt (D) auf der anderen Seite des Baumes ca. 3,5 cm oberhalb der Kerbkante (C) aus (Abb. 13).

Anleitung PS 40 Hurricane 20.02.2004 14:25 Uhr Seite 8Sägen Sie den Baumstamm nie vollständig durch. Lassen Sie immer einen Ankerpunkt. Der Ankerpunkt hält den Baum. Wenn der Stamm vollständig durchgesagt wird, können Sie die Fallrichtung nicht mehr kontrollieren. Stecken Sie einen Keil oder einen Fällhebel in den Schnitt, noch bevor der Baum unstabil wird und sich zu bewegen beginnt. Die Leitschiene kann sich dann nicht im Fällschnitt verklemmen, wenn Sie die Fallrichtung falsch einschätzten. Verwehren Sie Zuschauern den Zutritt zum Fallbereich des Baumes, bevor Sie ihn umstoßen. FÄLLSCHNITT:

1. Verhindern Sie ein Festklemmen der Schiene oder der

Kette (B) im Schnitt mit Holz- oder Plastikkeilen (A). Keile kontrollieren auch das Fällen (Abb. 14A).

2. Wenn der Durchmesser des zu schneidenden Holzes

größer ist als die Schienenlänge, machen Sie 2 Schnitte gemäß Abbildung (Abb. 14B).

• ENTFERNEN VON ZWEIGEN Zweige werden vom gefällten Baum entfernt. Entfernen Sie Stützzweige (A) erst, wenn der Stamm in Längen geschnitten ist (Abb. 15). Unter Spannung stehende Zweige müssen von unten herauf geschnitten werden, damit die Kettensäge sich nicht verklemmt.

• ZUSCHNEIDEN DER LÄNGE Schneiden Sie einen gefallten Baumstamm der Länge nach zu. Achten Sie auf einen guten Stand und stehen Sie oberhalb des Stammes, wenn Sie an einem Hang sägen. Der Stamm sollte, sofern möglich, abgestützt sein, damit das abzuschneidende Ende nicht auf dem Boden liegt. Wenn beide Enden des Stammes abgestützt sind und Sie in der Mitte schneiden müssen, machen Sie einen halben Schnitt von oben durch den Stamm und dann den Schnitt von unten nach oben. Dies verhindert ein Festklemmen der Schiene und der Kette im Stamm. Achten Sie darauf, dass die Kette beim Zuschneiden nicht in den Boden schneidet, denn hierdurch wird die Kette sehr schnell stumpf. Stehen Sie beim Zuschneiden immer auf der oberen Hangseite. When bucking on a slope, always stand on the uphill side.

1. Stamm der Gesamtlänge nach abgestützt: Schneiden

Sie von oben und achten Sie darauf, nicht in den Boden zu schneiden (Abb. 16A).

2. Stamm an einem Ende abgestützt: Schneiden Sie

zuerst 1/3 des Stammdurchmessers von unten nach oben, um ein Absplittern zu vermeiden. Schneiden Sie dann von oben auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden (Abb. 16B).

3. Stamm an beiden Enden abgestützt: Schneiden Sie

zuerst 1/3 des Stammdurchmessers von oben nach unten, um ein Absplittern zu vermeiden. Schneiden Sie dann von unten auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden (Abb. 16C). HINWEIS: Die beste Methode einen Baumstamm der Länge nach zuzuschneiden ist mit Hilfe eines Sägebocks. Ist dies nicht möglich, sollte der Stamm mit Hilfe der Zweigstrünke oder über Stützblöcke angehoben und abgestützt werden. Stellen Sie sicher, dass der zu schnei- dende Stamm sicher abgestützt ist.

• ZUSCHNEIDEN DER LÄNGE AUF DEM SÄGEBOCK ZU Ihrer Sicherheit und zum Erleichtern der Sägearbeiten ist die richtige Position für einen vertikalen Längenzuschnitt erforderlich (Abb. 17). VERTIKALES SCHNEIDEN: A. Halten Sie die Säge mit beiden Händen fest und führen Sie sie beim Schneiden rechts an Ihren Körper vorbei. B. Halten Sie den linken Arm so gerade wie möglich. C. Verteilen Sie Ihr Gewicht auf beide Füße. Abb. 17 Abb. 13 ACHTUNG: Prüfen Sie vor Ausführung des endgültigen Schnitts, ob Zuschauer, Tiere oder Hindernisse im Fallbereich vorhanden sind. Abb. 14B Abb. 14A

ACHTUNG: Wenn der Fällschnitt sich dem Ankerpunkt nahert, beginnt der Baum zu fall- en. Sobald der Baum zu fallen beginnt, ziehen Sie die Säge aus dem Schnitt heraus, stoppen Sie den Motor, legen Sie die Kettensäge ab und verlassen Sie den Bereich uber den Rückzugspfad (Abb. 12). ACHTUNG: Schneiden Sie nie Baumzweige ab, während Sie auf dem Baumstamm ste- hen. Abb. 16AAbb. 15

Anleitung PS 40 Hurricane 20.02.2004 14:25 Uhr Seite 9Alle Wartungsarbeiten an der Kettensäge, abgesehen von den in dieser Anleitung aufgelisteten Punkten zur Wartung, mussen von einem Fachmann ausgeführt wer- den.

• VORBEUGENDE WARTUNG Gute, vorbeugende Wartung anhand eines regelmasigen Kontrollprogramms und Pflege verlangert die Lebenszeit und verbessert die Leistung der Kettensage. Folgende Wartungsprufliste dient als Richtlinie fur ein derartiges Programm. Reinigung, Einstellung und Teilewechsel kann unter bes- timmten Umstanden ofter erforderlich sein, als angegeben ist.

• LUFTFILTER SO REINIGEN SIE DEN LUFTFILTER:

1. Entfernen Sie die obere Abdeckung (A), indem Sie

Befestigungsschrauben der Abdeckung entfernen. Die Abdeckung lässt sich dann abnehmen.

2. Heben Sie den Luftfilter (B) aus dem Luftkasten heraus

3. Reinigen Sie den Luftfilter. Waschen Sie den Filter in

sauberer, warmer Seifenlauge. Lassen Sie ihn an der Luft vollständig trocken werden. HINWEIS: Es ist ratsam, Ersatzfilter vorrätig zu haben.

4. Setzen Sie den Luftfilter ein. Setzen Sie die Abdeckung

des Motors/Luftfilters auf. Achten Sie darauf, dass die Abdeckung passgenau aufgesetzt ist. Ziehen Sie die Befestigungsschrauben der Abdeckung an.

1. Nehmen Sie die Treibstofftankkappe ab.

2. Biegen Sie einen weichen Draht zurecht.

3. Stecken Sie ihn in die Öffnung des Treibstofftanks und

haken Sie den Treibstoffschlauch ein. Ziehen Sie den Treibstoffschlauch behutsam zur Öffnung, bis Sie ihn mit Ihren Fingern ergreifen können. HINWEIS: Ziehen Sie den Schlauch nicht ganz aus dem Tank heraus.

4. Heben Sie den Filter (A) aus dem Tank heraus (Abb.

5. Ziehen Sie den Filter mit einer Drehbewegung ab.

Entsorgen Sie den Filter.

6. Setzen Sie einen neuen Filter ein. Stecken Sie ein

Ende des Filters in die Tanköffnung. Vergewissern Sie sich, dass der Filter in der unteren Tankecke sitzt. Rücken Sie den Filter mit einem langen Schraubenzieher auf seinen richtigen Platz, sofern erforderlich.

7. Füllen Sie den Tank mit frischem Treibstoff/Öl auf.

Siehe Abschnitt TREIBSTOFF UND ÖL. Setzen Sie die Kappe des Tanks auf. Abb. 17

ANLEITUNG ZUR WARTUNG

Wartungs- PRO BETREIBS- prüfliste GEBR. STUNDEN KOMPONENTE AKTION Schrauben/Muttern/BolzenPrüfen/AnziehenLuftfilterReinigen oder ersetzenTreibstoff- /Ölfilter ErsetzenZündkerze Reinigen/einstellen/ersetzenFunkengitter PrüfenTreibstoffschläuche Prüfen

Bei Bedarf ersetzenKomponenten der PrüfenKettenbremseBei Bedarf ersetzen ACHTUNG: Bedienen Sie die Säge nie ohne den Luftfilter.Staub und Schmutz wird anson- sten in den Motor gezogen und beschädigt ihn. Halten Sie den Luftfilter sauber! ACHTUNG: Warten Sie die Säge nie, wenn der Motor noch heiß ist, damit Sie sich nicht Hände oder Finger verbrennen. Abb. 18

VORSICHT: Betreiben Sie die Säge nie ohne den Treibstoff-Filter. Nach jeweils 20 Betriebsstunden muss der Treibstoff-Filter ersetzt werden. Entleeren Sie den Treibstofftank ganz, bevor Sie den Filter auswechseln. Abb. 19

Anleitung PS 40 Hurricane 20.02.2004 14:25 Uhr Seite 10• FUNKENGITTER (Abb. 20A) HINWEIS: Ein verschmutztes Funkengitter setzt die Leistung des Motors stark herab.

1. Entfernen Sie die 2 Befestigungsmuttern der Schiene

(A) und lösen Sie die 2 Schrauben (B), die die Abdeckung der Kettenbremse festhalten (Abb. 20A).

2. Entfernen Sie die Abdeckung der Kettenbremse.

Entfernen Sie die 3 Schrauben, die den Auspuff am Zylinder festhalten. Der Auspuff lässt sich abnehmen, wenn die Befestigungsschrauben entfernt sind (Abb. 20B).

3. Trennen Sie die Auspuffhälften (C). Entfernen Sie die

Kühl- (D) und Abstandsrohre (E).

4. Entsorgen Sie das gebrauchte Funkengitter und setzen

Sie ein Neues ein (F) (Abb. 20B).

5. Bauen Sie die Auspuffteile wieder zusammen und brin-

gen Sie den Auspuff am Zylinder an. Ziehen Sie die Schrauben fest an.

• ZÜNDKERZE HINWEIS: Damit der Sägemotor leistungsfähig bleibt, muss die Zündkerze sauber sein und einen richtigen Abstand haben.

1. Drücken Sie den STOP-Schalter herunter.

2. Ziehen Sie das Kabel (A) durch Ziehen und gleichzeit-

iges Drehen von der Zündkerze ab (B) (Abb. 21).

3. Entfernen Sie die Zündkerze mit einem

Kerzensteckerschlüssel. VERWENDEN SIE KEIN ANDERES WERKZEUG.

4. Setzen Sie eine neue Zundkerze ein, Abstand: 0,635

• VERGASEREINSTELLUNG Der Vergaser wurde werkseitig auf optimale Leistung vor- eingestellt. Sollten Nacheinstellungen erforderlich wer- den, bringen Sie die Säge zu einem Fachmann vor Ort.

• VERSTAUEN DER KETTENSÄGE Wenn Sie eine Kettensäge länger als 30 Tage verstauen, muss sie hierfur hergerichtet werden. Andernfalls verdun- stet der im Vergaser befindliche, restliche Treibstoff und lasst einen gummiartigen Bodensatz zuruck. Dies konnte den Start erschweren und teure Reparaturarbeiten zur Folge haben.

1. Nehmen Sie die Treibstofftankkape langsam ab, um

eventuellen Druck im Tank abzulassen. Entleeren Sie vorsichtig den Tank.

2. Starten Sie den Motor und

lassen Sie ihn laufen, bis die Säge anhält, um den Treibstoff aus dem Vergaser zu entfernen.

3. Lassen Sie den Motor sich

abkühlen (ca. 5 Minuten).

4. Entfernen Sie die Zündkerze mit

einem Kerzensteckerschlüssel.

5. Geben Sie 1 Teelöffel sauberes

2-Takt-Öl in die Verbrennungskammer. Ziehen Sie mehrere Male langsam an der Starterleine, um die internen Komponenten zu beschichten. Setzen Sie die Zündkerze wieder ein (Abb. 22). HINWEIS: Verstauen Sie die Säge an einem trockenen Ort und weit entfernt von möglichen Entzündungsquellen, z.B. Ofen, Heißwasserboiler mit Gas, Gastrockner, etc.

• ERNEUTES AUSPACKEN DER SÄGE

1. Entfernen Sie die Zündkerze.

2. Ziehen Sie rasch an der Starterleine, um überschüs-

siges Öl aus der Verbrennungskammer zu entfernen.

3. Reinigen Sie die Zündkerze und achten Sie auf den

richtigen Zündabstand; oder setzen Sie eine neue Zündkerze mit richtigem Abstand ein.

4. Bereiten Sie die Säge für den Betrieb vor.

5. Füllen Sie den Tank mit der richtigen Treibstoff-/Ölmis-

chung auf. Siehe Abschnitt TREIBSTOFF UND ÖL. Die Zahnung sollte nach 10-stündigem Betrieb oder ein- mal pro Woche, was auch immer zuerst eintrifft, geölt wer- den. Vor dem Ölen müssen Sie die Zahnung der Leitschiene gründlich säubern. WERKZEUGE FÜR DAS ÖLEN: Die Ölspritze (Option) wird zum Auftragen von Öl auf die Zahnung der Leitschiene empfohlen. Die Ölspritze besitzt eine Nadelspitze, die zum Auftragen von Öl auf die gezah- nte Spitze erforderlich ist. SO ÖLEN SIE DIE ZAHNUNG:

1. Schieben Sie den STOP-Schalter herunter.

HINWEIS: Zum Ölen der Zahnung der Leitschiene braucht die Sägekette nicht entfernt zu werden. Das Ölen kann während der Arbeit geschehen.

2. Reinigen Sie die Zahnung der Leitschiene.

3. Stecken Sie die Nadelspitze der Ölspritze (Option) in

das Ölungsloch und spritzen Sie das Öl hinein, bis es an der Aussenseite der Zahnung hervortritt (Abb. 23).

4. Drehen Sie die Sägekette mit der Hand. Wiederholen

Sie das Ölen, bis die gesamte Zahnung geölt ist. Abb. 21A

Abb. 22 VORSICHT: Die Zahnung der neuen Säge ist werkseitig im voraus geölt worden. Wenn Sie die Zahnung nicht wie folgt olen, fällt die Zahnschärfe und damit die Leistung ab, wodurch Sie den Garantieanspruch verlieren. ACHTUNG: Tragen Sie hochfeste Arbeitshandschuhe, wenn Sie mit der Schiene und der Kette umgehen.

Anleitung PS 40 Hurricane 20.02.2004 14:25 Uhr Seite 11WARTUNG DER LEITSCHIENE: Die meisten Probleme mit der Leitschiene lassen sich ver- meiden, wenn die Kettensäge gut gewartet wird. Eine unzureichend geölte Leitschiene und der Betrieb der Säge mit einer ZU STRAFFEN Kette tragen zur schnellen Abnutzung der Schiene bei. Zur Verringerung der Schienenabnutzung werden fol- gende Schritte zur Wartung der Leitschiene empfohlen. KETTE SCHÄRFEN - Die Teilung der Kette (Abb. 24) beträgt 3/8 Zoll LoPro x 0,050 Zoll. Schärfen Sie die Kette mit Schutzhandschuhen und einer runden Feile, ø4,8 mm. Schärfen Sie die Spitzen nur mit nach außen gerichteten Bewegungen (Abb. 25) und beachten Sie die Werte gemäß Abb. 24. Nach dem Schärfen müssen die Schneideglieder alle gle- ich breit und lang sein. 3-4 mal nach dem jeweiligen Schärfen der Schneiden müssen Sie die Höhe der Tiefen prüfen, und diese ggf. mit einer flachen Feile und der optional mitgelieferten Schablone tiefer legen, und dann die vordere Ecke abrun- den (Abb. 26). LEITSCHIENE - Die Leitschiene muss alle 8 Arbeitsstunden umgekehrt werden, um eine gleichmäßige Abnutzung sicherzustellen. Reinigen Sie die Schienenrille und das Ölungsloch stets mit dem optional mitgelieferten Reiniger für Schienenrillen (Abb. 27). Überprüfen Sie die Schieneriegel regelmäßig auf Abnutzung, entfernen Sie Grate und begradigen Sie die Riegel mit einer flachen Feile, sofern erforderlich (Abb. 28). SCHIENENABNUTZUNG - Drehen Sie die Leitschiene in regelmäßigen Abständen um (z.B. nach 5 Arbeitsstunden), damit sich die Schiene oben und unten gleichmäßig abnutzt. ÖLDURCHLÄSSE - Öldurchlässe auf der Schiene sollten gereinigt werden, um ein ordnungsgemäßes Ölen der Schiene und der Kette wahrend des Betriebs zu gewährleisten. HINWEIS: Der Zustand der Öldurchlässe lässt sich leicht überprüfen. Wenn die Durchlässe sauber sind, sprüht die Kette wenige Sekunden nach Anlassen der Säge automa- tisch Öl ab. Die Sage besitzt ein automatisches Ölersys- tem.

• WARTUNG DER KETTE KETTENSPANNUNG: Prüfen Sie oft die Kettenspannung und stellen Sie sie so oft wie möglich nach, damit die Kette eng an der Schiene anliegt, jedoch noch locker genug ist, um mit der Hand gezogen werden zu können. EINLAUFEN LASSEN EINER NEUEN SÄGEKETTE: Eine neue Kette und Schiene muss nach weniger als 5 Schnitten nachgestellt werden. Dies ist normal während der Einlaufzeit, und die Abstände zwischen künftigen Nachstellungen werden größer werden. Abb. 23 ACHTUNG: Tragen Sie bei Wartungsarbeiten stets Schutzhandschuhe. Warten Sie die Säge nicht, wenn der Motor noch heiß ist. Abb. 24 ACHTUNG: Eine scharfe Kette erzeugt wohlgeformte Späne. Wenn die Kette Sägemehl erzeugt, muss sie geschäft wer- den. ACHTUNG: Eine richtig eingestellte Schnitttiefe ist ebenso wichtig wie eine richtig geschärfte Kette. Abb. 25 Abb. 26 ACHTUNG: Befestigen Sie eine neue Kette nie auf einer abgenutzten Zahnung oder auf einem Einstellring. Abb. 27 Abb. 28 ACHTUNG: Entfernen Sie nie mehr als 3 Glieder aus einer Kettenschlaufe. Die Zahnung könnte sonst beschädigt werden.

Anleitung PS 40 Hurricane 20.02.2004 14:25 Uhr Seite 12ÖLEN DER KETTE: Vergewissern Sie sich stets, dass das automatische Öler- system richtig funktioniert. Achten Sie auf einen stets gefüllten Öltank mit Öl für Ketten, Schienen und Zahnung. Während der Sägearbeiten müssen die Schiene und die Kette stets ausreichend geölt sein, um Reibung mit der Leitschiene zu verringern. Die Schiene und die Kette darf nie ohne Öl sein.Betreiben Sie die Säge trocken oder mit zu wenig Öl, nimmt die Schnittleistung ab, die Lebenszeit der Sägekette wird kürzer, die Kette wird schnell stumpf und die Schiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu wenig Öl erkennt man an Rauchentwicklung oder Verfärbung der Schiene. SCHÄRFEN DER KETTE: Zum Schärfen der Kette sind Spezialwerkzeuge erforder- lich, die gewährleisten, dass die Messer im richtigen Winkel und der richtigen Tiefe geschärft sind. Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann des entsprechenden Kundendienstes vor Ort schärfen zu lassen. Wenn Sie sich das Schärfen Ihrer eigenen Sägekette zutrauen, erwerben Sie die Spezialwerkzeuge beim professionellen Kundendienst.

FEHLER DES MOTORS BEHEBEN

PROBLEMDer Motor startet nicht, oder er startet,aber läuft nicht weiter.Der Motor startet, aber er nicht mit vollerLeistung.Motor stottertKeine Leistung bei BelastungMotor läuft sprunghafter.Übermäßig viel Rauch.MÖGLICHE URSACHEFalscher Startverlauf.Falsch eingestellte Vergasermischung.Verrußte Zündkerze.Verstopfter Treibstoff-Filter.Falsche Hebelposition am Choke.Verschmutztes Funkengitter.Verschmutzter LuftfilterFalsch eingestellte Vergasermischung.Falsch eingestellte Vergasermischung.Falsche eingestellte Zündkerze.Falsch eingestellte Vergasermischung.Falsche Treibstoffmischung.KORREKTURBeachten Sie die Anweisungen in dieserAnleitung.Lassen Sie den Vergaser vom autorisiertenKundendienst einstellen.Zündkerze reinigen/einstellen oder ersetzen.Ersetzen Sie den Treibstoff-Filter.Setzen Sie den Hebel auf BETRIEB.Ersetzen Sie das Funkengitter.Filter entfernen, reinigen und erneuteinsetzen.Lassen Sie den Vergaser vom autorisiertenKundendienst einstellen.Lassen Sie den Vergaser vom autorisiertenKundendienst einstellen.Zündkerze reinigen/einstellen oder ersetzen.Ubermasig viel Rauch.Lassen Sie den Vergaser vom autorisiertenKundendienst einstellen.Verwenden Sie die richtigeTreibstoffmischung (Verhaltnis 40:1).

Anleitung PS 40 Hurricane 20.02.2004 14:25 Uhr Seite 15GB

Anleitung PS 40 Hurricane 20.02.2004 14:25 Uhr Seite 16GB

Anleitung PS 40 Hurricane 20.02.2004 14:25 Uhr Seite 17GB

Anleitung PS 40 Hurricane 20.02.2004 14:25 Uhr Seite 18GB

Fig. 10AFig. 10B Fig. 10C

Anleitung PS 40 Hurricane 20.02.2004 14:25 Uhr Seite 19GB

Anleitung PS 40 Hurricane 20.02.2004 14:25 Uhr Seite 20GB

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 21GB

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 22GB

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 26F

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 27F Engine Displacement . . . . . . . . . . . . . . . . . . . 38 cm

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 28F INSTALLATION DE LA CHAINE:

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 29F

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 30F

Fig. 10AFig. 10B Fig. 10C

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 31F

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 32F

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 33F

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 34• PREPARATION APRES EMMAGASINAGE

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 37PRECAUTIONES DE SEGURIDAD

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 38E

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 39E

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 41E PARA INSTALAR LA SIERRA DE LA CADENA:

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 42E Para Probar el CHAIN BRAKE:

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 43E

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 44E

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 46E

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 47E

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 50S

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 51S

Bild 1 Bild 2A Bild 2B

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 53S

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 58S

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 59S

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 62S

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 63FIN

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 64FIN

TÄRKEITÄ TURVALLISUUSMÄÄRÄYKSIÄ

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 65FIN

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 68FIN

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 69FIN

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 72FIN (D) ja välikeputket (E).

Anleitung PS 40 Hurricane 20.02.2004 14:26 Uhr Seite 77DK

Anleitung PS 40 Hurricane 20.02.2004 14:27 Uhr Seite 78DK

Anleitung PS 40 Hurricane 20.02.2004 14:27 Uhr Seite 79DK

Anleitung PS 40 Hurricane 20.02.2004 14:27 Uhr Seite 80DK

Anleitung PS 40 Hurricane 20.02.2004 14:27 Uhr Seite 81DK

Anleitung PS 40 Hurricane 20.02.2004 14:27 Uhr Seite 82DK

Anleitung PS 40 Hurricane 20.02.2004 14:27 Uhr Seite 86I

Anleitung PS 40 Hurricane 20.02.2004 14:27 Uhr Seite 87sopra dell’altezza delle vostre spalle.

Anleitung PS 40 Hurricane 20.02.2004 14:27 Uhr Seite 89ISTRUZIONI PER IL MONTAGGIO

Anleitung PS 40 Hurricane 20.02.2004 14:27 Uhr Seite 95I

Anleitung PS 40 Hurricane 20.02.2004 14:27 Uhr Seite 98I

Anleitung PS 40 Hurricane 20.02.2004 14:27 Uhr Seite 1011. Vodicí lišta

Anleitung PS 40 Hurricane 20.02.2004 14:27 Uhr Seite 105BRZDU ŘETĚZU KONTROLUJTE NÁSLEDOVNĚ (OBR. 11):

ANLEITUNG ZUR WARTUNG

Anleitung PS 40 Hurricane 20.02.2004 14:27 Uhr Seite 114NAVODILA ZA SESTAVLJANJE ŽAGE

Anleitung PS 40 Hurricane 20.02.2004 14:27 Uhr Seite 117ZAUSTAVITEV MOTORJA

Anleitung PS 40 Hurricane 20.02.2004 14:27 Uhr Seite 1212. Očistite ozobljeni del meča žage.

Anleitung PS 40 Hurricane 20.02.2004 14:27 Uhr Seite 126UPUTA ZA SASTAVLJANJE

Anleitung PS 40 Hurricane 20.02.2004 14:27 Uhr Seite 128takodjer i sa benzinima obogaćenima kisikom.

Anleitung PS 40 Hurricane 20.02.2004 14:28 Uhr Seite 134HR

Anleitung PS 40 Hurricane 20.02.2004 14:28 Uhr Seite 138MONTAJ B∑LG∑LER∑

2000/14/EG: Landau/Isar, den 18.02.2004Archivierung / For archives: 4501493-01-4160270-MDuschlProdukt-ManagementEN 608; EN ISO 14982: 1998; KBV VTÜV Rheinland Product Safety GmbH, Am Grauen Stein, D-51105 Köln; BM 211153801ISC GmbHEschenstraße 6D-94405 Landau/Isar Benzinmotor-Kettensäge PS 40 BrunhölzlLeiter Produkt-Management

UAE Anleitung PS 40 Hurricane 20.02.2004 14:28 Uhr Seite 151 Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit aus- drücklicher Zustimmung der ISC GmbH zulässig.
