| Vrsta izdelka | Napihljiva deska za veslanje (Stand Up Paddle) |
| Znamka | Mistral |
| Model | HG06954 |
| Dimenzije (napihnjena) | Približno 320 x 84 x 15 cm (D x Š x V) |
| Teža (sama deska) | Približno 10,8 kg |
| Največja obremenitev | 150 kg |
| Največji zračni tlak | 1 bar (15 psi) |
| Število uporabnikov | 1 odrasla oseba |
| Varnostna razdalja | Do 150 m od obale |
| Material | Napihljiv PVC (drop-stitch) |
| Vsebina paketa | Deska, univerzalno veslo, zračna črpalka z manometrom, opora za noge, sedež, nahrbtnik, nepremočljiva torba, vrvica, komplet za popravilo (lepilo + obliži), US plavut, okrasne nalepke, priročnik |
| Pravilna uporaba | Obalna območja do 150 m, zaščitene vode (majhni zalivi, jezera, reke, ozki kanali). Ni za močan veter, razbijajoče valove, naravne rezervate. |
| Varnostni piktogrami | Ne ščiti pred utopitvijo; preberite navodila; ne uporabljajte ob kopenskem vetru ali obalnih tokovih; ni priporočljivo za osebe mlajše od 14 let; največji tlak 1 bar; 1 uporabnik; razdalja od obale 150 m; namenjeno dobrim plavalcem; največja obremenitev 150 kg; ne uporabljajte v brzicah ali razbijajočih valovih. |
| Napihovanje | Dvojni ventil; priporočen tlak 0,8-1 bar; uporabite priloženo črpalko ali črpalko z omejevalnikom tlaka |
| Vzdrževanje in čiščenje | Čistite s čisto vodo in blagim milom; popolnoma posušite; izogibajte se agresivnim sredstvom; redno preverjajte tesnjenje ventilov |
| Popravljivost | Komplet za popravilo je priložen za majhne luknje; šivov uporabnik ne more popraviti; odstranljiv ventil s posebnim ključem |
| Shranjevanje | Shranjujte ravno, rahlo napihnjeno, zaščiteno pred zmrzaljo in soncem; izven dosega otrok |
| Prevoz | Ne prenašajte napihnjene na vozilu; uporabite priložen nahrbtnik |
| Servis po prodaji Francija | Tel.: 0800904879; E-pošta: owim@lidl.fr |
Pogosto zastavljena vprašanja - HG06954 MISTRAL
Vprašanja uporabnikov o HG06954 MISTRAL
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Napihljiva sup deska v formatu PDF brezplačno! Poiščite svoja navodila HG06954 - MISTRAL in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. HG06954 znamke MISTRAL.
NAVODILA ZA UPORABO HG06954 MISTRAL
Navodila za montažo, uporabo in varnostna navodila
IAN 385702_2107
IAN 401929_2107
DE NL BE
PL CZ SK
| DE/AT/CH | Montage-, Bedienungs- und Sicherheitshinweise | Seite | 5 |
| GB / IE | Assembly, operating and safety instructions Page 19 | ||
| FR / BE | Instructions de montage, d’utilisation et consignes de sécurité Page 31 | ||
| NL / BE | Montage-, bedienings- en veiligheidsinstructies Pagina 45 | ||
| PL | Wskazówki montażu, obstugi i bezpieczeństwa Strona 58 | ||
| CZ | Pokyny k montáži, obsluze a bezpečnostní pokyny | Strana | 72 |
| SK | Pokyny pre montáž, obsluhu a bezpečnostné pokyny | Strana | 85 |
| ES | Instrucciones de montaje, de uso y de seguridad | Página | 98 |
| DK | Monterings-, betjenings- og sikkerhedshenvisninger | Side | 112 |
| IT | Istruzioni di montaggio, d’uso e di sicurezza | Pagina | 125 |
| HU | Szerelési, használati és biztonsági tudnivalók | Oldal | 139 |
| SI | Navodila za montažo, uporabo in varnostna navodila | Stran | 152 |
Tehnični podatki....Stran 153
Splošni varnostni napotki....Stran 154
Uporabniško določeni varnostni napotki....Stran 154
Varnostni napotki, specifični za izdelek ....Stran 155
Piktogrami....Stran 156
Pred prvo uporabo....Stran 157
Odvijanje deske....Stran 158
Napihovanje deske....Stran 158
Montaža plavuti US....Stran 159
Sestavljanje enojnega vesla....Stran 159
Sestavljanje dvojnega vesla....Stran 159
Demontaža izdelka....Stran 159
Uporaba izdelka....Stran 160
Nastavitev dolžine vesla ....Stran 160
Uporaba na vodi....Stran 160
Prenašanje....Stran 161
Skladiščenje....Stran 162
Čiščenje in nega....Stran 162
Popravilo in vzdrževanje....Stran 162
Popravila na ventilu ....Stran 162
Popravila na deski....Stran 163
Vzdrževanje zračne tlačilke....Stran 164
Odstranjevanje....Stran 164
Servis....Stran 164
Vsestranska SUP deska, napihljiva
- Uvod
Iskrene čestitke ob nakupu vašega novega izdelka. Odločili ste se za kakovosten izdelek. Pred prvo uporabo se seznanite z izdelkom. V ta namen pozorno preberite naslednja navodila za uporabo in varnostne napotke. Izdelek uporabljajte samo tako, kot je opisano in samo za navedena področja uporabe. To navodilo hranite na varnem mestu. V primeru izročitve izdelka tretjim, jim predajte tudi vso dokumentacijo.
Predvidenauporaba
Ta izdelek je predviden kot deska SUP (Stand-up-Paddle) za veslanje v zaščitenih obalnih predelih do 150 m, vendar v nobenem primeru v naravnih rezervatih z gojišči živali. Izdelek je namenjen za veslanje v zaščitenih priobalnih vodotokih, malih zalivih, na malih jezerih, ozkih rekah in kanalih. Izdelka ne uporabljajte v močnem vetru in/ali odsekanih valovih. Izdelek ni pripomoček za plavanje, ni namenjen kot vodna igrača ali kot zimski športni izdelek. Uporabljati ga smejo samo osebe, ki znajo plavati. Ni primeren za otroke do 14 let. Pred uporabo tega izdelka se morate udeležiti ustreznega tečaja, obiskati certificirano šolo ali pa vas mora poučiti izkušen športnik. Izdelek je predviden samo za zasebno in ne za poslovno uporabo.
•Opisdelov
1 1a 1b 1c 1d
Deska
Ventil
1b 1c 1d
Igla ventila
1e 2a 2b
D-obroč
9a Pritrditev za vrvico
9b Zanka vrvice
10 Nahrbtnik
11 Ključ za ventil
12 Plavut US
12a Kovinska ploščica
12b Vijak
13 Zračnatlačilka
(z manometrom)
13a Zunanji navoj
14 Gibka cev
14a Pokrovnavoja
14b Priključekza
gibko cev
15 Zaščita za plavut
16 Sedež
17 Pas
18 Opora za noge
19 Zanka
20a,20b Okrasna nalepka (Mistral)
Obseg dobave
1 napihljiva deska SUP (HG06954)
1 univerzalno veslo (HG05822 / HG08753)
1 zračna tlačilka z manometrom (HG06968)
1 opora za noge (HG06962 / HG08758)
1 sedež (HG06961/HG08757)
1 nahrbtnik (HG06960/HG08756)
1 suha torba (HG05824 / HG08755)
1 vrvica (HG05756(B)/HG08754)
1 komplet za popravila (HG06963 / HG08759)
1 plavut US (HG05756(D))
2 okrasni nalepki (Mistral)
1 navodila za montažo in uporabo
- Tehnični podatki
Maks. obremenitev: 150 kg
Splošnivarnostni napotki
NEUPOŠTEVANJE VARNOSTNIH NAPOTKOV IN NAVODIL ZA UPORABO LAHKO POVZROČI NEVARNOSTI, KOT SO TELESNE POŠKODBE IN SMRT ZARADI NPR. UTOPITVE! VSE VARNOSTNE NAPOTKE IN NAVODILA SHRANITE ZA PRIHODNJO UPORABO!
⚠POZOR! Vaša previdnost in samoocenitev sta na vodi zelo pomembni. Nikoli ne precenite svojih moči in sposobnosti krmarjenja! Vedno bodite v bližini obale! Upoštevajte vreme, opozorila o slabem vremenu ali morebitne svetlobne signale!
⚠POZOR! Vedno upoštevajte varnostne napotke in veljavne zakonske predpise za jezera in odprte vode ter za lastno varnost vedno nosite atestiran rešilni jopič.
Izdelek vedno uporabljajte skladno z navodili in informacijami na identifikacijskih ploščicah ter v navodilih za uporabo. Vedno pazite, da ne presežete maksimalne obremenitve, zračnega tlaka nad 1 bar (15 PSI) in števila oseb, ki so navedeni na izdelku in v navodilih za uporabo. Vedno nosite rešilni jopič.
Ne izvajajte tehničnih sprememb na izdelku. Vsakršne spremembe vplivajo na funkcionalnost izdelka in pomenijo ničnost garancije.
Ne spreminjajte osnovne konstrukcije izdelka, saj lahko to vpliva na njegovo varnost.
Upoštevajte podatke na ploščici proizvajalca izdelka.
Z uporabo izdelka potrjujete svoje dolžnosti za pridobitev potrebnih znanj in sposobnosti, ki so potrebne za vodne športe in krmarjenje po vodah. To velja tudi za upoštevanje veljavnih pravilnikov in zakonov. Varnost na vodi je rezultat sodelovanja uporabnika, vremena in razmer na vodi. Z uporabo tega izdelka sprejemate, razumete in potrjujete tveganja, povezana z veslaškim športom.
Napihnjena deska, veslo in lopatice so trdi in lahko povzročijo morebitne telesne poškodbe.
Pri prenašanju izdelka pazite na osebe v bližini.
SMRIN APOZORILO!
NEVARNOST IN NEVARNOST NESREČ ZA MALČKE IN OT-
ROKE! Otrok z embalažnim materialom in izdelkom nikoli ne pustite nenadzorovanih.
Obstaja nevarnost zadušitve zaradi embalažnega materiala in smrtna nevarnost zaradi zadavljenja in/ali utopitve. Otroci pogosto podcenjujejo nevarnosti. Otrokom nikoli ne dovolite zadrževanja v bližini izdelka.
Ta naprava ni namenjena za to, da jo uporabljajo osebe (vključno z otroki), ki so omejene v telesnih, senzoričnih ali duševnih zmogljivostih ali jim primanjkuje izkušenj in / ali znanja, razen v primeru, če jih nadzira oseba, odgovorna za njihovo varnost, ali pa so od te osebe dobili navodila o tem, kako se napravo uporablja. Otroke je treba nadzorovati, da se ne igrajo z izdelkom.
●Uporabniškodoločeni varnostni napotki
Kadar ste z izdelkom na vodi, nosite rešilni jopič.
Na vodi naj prevladuje previdnost in tako tudi ravnajte.
Izdelka ne uporabljajte pod vplivom drog, zdravil ali alkohola.
Nikoli ne precenjujte svojih moči, spretnosti upravljanja in sposobnosti. Zavedajte se svojih omejitev. Veslaški šport je lahko nevaren in telesno zahteven. Vedno ostanite čim bližje obali in obalnemu območju.
Izdelka ne uporabljajte med visoko vodo ali pri poplavah. Veslajte samo v varnih vremenskih razmerah.
Pozanimajte se o trenutnih vremenskih razmerah in preverite napovedi. Upoštevajte opozorila o slabem vremenu ali morebitne svetlobne signale.
Izdelka nikoli ne uporabljajte pri vetru s kopnega (vetru, ki piha v smeri s kopnega proti vodi). Lahko vas odnese od obale.
Pred veslanjem preverite vodo glede skal, mest, na katerih lahko nasedete, odsekanih valov in drugih nevarnosti. Previdno v vetru s kopnega in tokovih, plimovanju, visokem vodostaju in pri
ovirah v vodi in nad njo. Zadržujte se v urejenih priobalnih območjih do 150 m.
Imejte varno razdaljo do brzic, vrtincev, naplavin in drugih ovir.
Vedno upoštevajte lokalna določila glede prevozov ladij.
Po potrebi nosite zaščitno čelado.

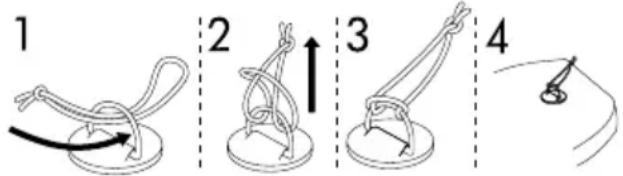

Vedno uporabljajte vrvico, da deske ne more odnesti stran od vas.
Nosite oblačila, primerna za vreme in vremenske razmere. V hladnem vremenu med veslanjem nosite neoprensko oblačilo. Obstaja nevarnost podhladitve!
Vrvico pritrdite nase in na desko. Kadar uporabljate vrvico, vas lahko pri izgubi nadzora vrže ob desko. Pazite, da se vrvica ne more oviti okrog vašega telesa ali stopal.
Ne veslajte sami, ampak vedno v skupini z drugimi.
Obvestite druge osebe, kadar greste veslati. S seboj vzemite identifikacijske dokumente.
Če uporabljate izdelek zunaj urejenih kopališč, vedno opazujte druge osebe.
Med veslanjem pazite na druge osebe, ki so v vodi.
zdélka ne uporabljajte v območjih z veliko čolni, drugih plovil, jezov, zapornic in drugih virov nevarnosti.
Izdelka ne uporabljajte v situacijah, pri katerih lahko poškodujete druge osebe, npr. kopalce ali plavalce.
Neenakomerna porazdelitev tovora ali oseb na deski vpliva na stabilnost, ravnotežje in obnašanje izdelka. To lahko povzroči tudi prevrnitev. Med veslanjem vedno pazite, da bo vaša masa po možnosti enakomerno porazdeljena na deski.
Vsaka sprememba porazdelitve tovora ali oseb na deski (npr. dodajanje priprave za ribolov, radarja, jambora, ki se lahko nagiba, motorja itn.) lahko negativno vpliva na stabilnost, ravnotežje in obnašanje deske.
●Varnostninapotki, specifični za izdelek
Napihljivi izdelki so občutljivi na mraz. Izdelka nikoli ne zlagajte in napihujte pri temperaturah pod 15 °C.
Izdelek napihnite od tlaka 0,8 barov (12 psi) do največ 1 bara (15 psi).
Ne poskušajte napihniti izdelka s kompresorjem brez delujočega tlačnega stikala, ki ustavi na-pihovanje izdelka, ko manometer prikazuje 1 bar (15 psi).
Če zračni tlak izdelka na neposredni sončni svetlobi naraste, ga je treba ustrezno izravnati z izpuščanjem zraka.
Če tlak preseže 1 bar (15 psi), odprite ventil in izpustite toliko zraka, da bo delovni tlak znova v varnem območju.
Pazite, da izdelek – to velja zlasti v napihnjenem stanju – ne bo prišel v stik s kamni, prodom ali koničastimi predmeti in se ne bo drgnil ob grobe površine, saj se lahko poškoduje.
Izdelka ne puščajte dlje časa na soncu, ampak ga odložite v senci. Kadar izdelka dlje časa ne uporabljate, npr. pozimi, ga shranite rahlo na-pihnjenega na mestu, kjer ne more zmrzniti.
Uporabljajte samo priložene ali primerne adapterje tlačilke za vstavitev v varnostne ventile. Pri uporabi drugih adapterjev se lahko ventili poškodujejo.
Izdelka ne napihnite preveč, saj obstaja nevarnost pretrganja zavarjenih šivov. Po napihovanju znova dobro zaprite ventil.
Izogibajte se stiku z vročimi, ostrimi, koničastimi ali nevarnimi predmeti, kemikalijami ali tekočinami. Če se to zgodi, temeljito preverite izdelek glede puščanja ali drugih poškodb. Na desko ne jemljite ostrih ali koničastih predmetov.
Izdelka ne približujte ognju in vročim predmetom (npr. žarečim cigaretam).
A OPOZORILO! Pred uporabo upoštevajte piktograme, nameščene na izdelku. V nasprotnem primeru so lahko posledica telesne poškodbe in / ali povzročitev materialne škode.
 | Splošni opozorilni znak |
 | Splošni znak za zapoved |
 | Splošni znak za prepoved |
 | Ni zaščita pred utopitvijo. |
 | Zračne komore povsem napihnite. |
 | Ne uporabljajte pri odsekanih valovih. |
 | Ne uporabljajte na divjih vodah. |
- Pred prvo uporabo
Pred uporabo tega izdelka se morate udeležiti ustreznega tečaja, obiskati certificirano šolo za vodne športe ali pa vas mora poučiti izkušen športnik.
Izdelka ne obremenite za več kot 150 kg. Poskrbite, da bo masa enakomerno porazdeljena. V nasprotnem primeru grozita nevarnost poškodb in / ali povzročitve škode na izdelku.
Pred vsako uporabo preverite vse dele izdelka glede poškodb, npr. obrabe, puščanja, razpok ali drugih poškodb.
Izdelka ne uporabljajte, će je poškodovan.
Preverite zračni tlak v deski. Preverite tudi, ali je ventil zaprt in kapica ventila 1e nameščena, tako da pesek in nečistoče ne morejo priti v ven- til. Pazite na morebitno izgubo tlaka v deski.
Izdelka nikoli ne puščajte nenadzorovanega na vodi. Vodni tok lahko izdelek hitro odnese, tako da ga plavalec ne more več ujeti.
- Odvijanje deske
Izberite ravno in čisto površino z dovolj prostora, da boste lahko razpakirali in raztegnili izdelek.
Z izdelka odstranite ves embalažni material.
□ Prepričajte se, ali so posamezni deli prisotni in so v brezhibnem stanju.
Pri raztegovanju deske se prepričajte, ali na tleh ni ostrih predmetov, npr. črepinj, ostružkov, gramoza, žarečega oglja ali ogorkov cigaret.
Napotek: Najpozneje pri drugem sestavljanju deske je treba pregledati desko glede morebitnih poškodb, npr. lukenj in razpok. Za to preberite v poglavju »Popravila in vzdrževanje«, kako jih lahko zatesnite. Ko ste enkrat v vodi, morebitnih poškodb ni več mogoče odpraviti.
Raztegnite desko in odstranite zaščito za plavut 15 s plastične pene obeh plavuti.
Napotek: Zaščite za plavitne zavrzite. Potrebujete ju za zaščito fiksnih plavuti pri zvi-janju deske 1 po njeni uporabi.
• Napihovanje deske
Izogibajte se čezmernemu napihovanju, saj obstaja nevarnost raztezanja ali celo pretrganja zavarjenih šivov. Napihnite samo do tlaka 1 bar (15 psi).
Zračni tlak se bo zaradi segrevanja s soncem povečal. V tem primeru zmanjšajte zračni tlak, tako da izpustite zrak iz deske 1.
Za napihovanje deskė uporabite priloženo zračno tlačilko 13. Alternativno lahko za napihovanje uporabite tudi običajno nožno tlačilko ali batno tlačilko z dvojnim hodom z ustreznimi nastavki in manometrom.
Odprite iglo ventila ^1b samo za napihovanje oziroma izpuščanje zraka. V nasprotnem primeru se lahko umaže.
Območje okrog ventila 1a mora biti vedno suho in čisto. Preverite, ali v ventilu 1a ni delcev umazanije.
Poskrbite, da v ventd ne bo prišel pesek ali druge nečistoče.
Za napihovanje so primerne tudi ročne in električne tlačilke v kombinaciji s kompresorjem s funkcijo samodejnega izklopa. Te tlačilke so predhodno nastavljene na 15 PSI; ko je ta zračni tlak dosežen, se tlačilka samodejno izklopi. Za napihovanje deske SUP ne uporabljajte kompresorjev brez funkcije samodejnega izklopa.
Privijte pokrov navojća gibke cevi 14 na zunanji navoj 13a priključka zračne tlačilke 13. Pri tem pazite, da boste gibko cev 14 privili na navoj, ki je označen z »INF« (slika B).
Nastavite zračno tlači k13 na dvojni hod, pri tem pa zavrtite ročico naprej v desno (slika F1). Zdaj napihnite desko 1.
Ko opazite, da potrebujete večjo silo, preklopite zračno tlačilko 13 na enojni hod, pri tem pa premaknite ročico spredaj navpično. Zdaj lahko nadaljujete z napihovanjem z bistveno manjšo silo.
Napotek: Ročaja zračne tlačilkene povlecite povsem navzgor, ampak samo toliko, da bodo vaše roke ostale iztegnjene (slika F2). Zdaj za napihovanje uporabite telesno maso, tako da pokrčite kolena. Pri tem ostaneta roki še vedno iztegnjeni. Tako ne boste napihovali z mišicami rok, ampak s telesno maso (slika F3).
Napihujte deskb z zračno tlačilko 13 do priporočenega tlaka 1 bar (15 psi). Preverjajte tlak prek manometra.
☐ Prenehajte z napihovanjem, ko je na manometru prikazan tlak 1 bar (15 Psi).
Med napihovanjem upoštevajte naslednje zaporedje:
-
Najprej napihnite zračno komoro s številko ventila 1. Ventili so označeni z 1 in 2.
-
Zavrtite glavo ventila v smeri urnega kazalca, da se premakne navzgor (slika C1).
-
Nato odprite ventil 2 in zavrtite glavo ventila v nasprotni smeri urnega kazalca in sočasno pritiskajte navzdol (slika C4). Vaša deska 1 je zdaj pripravljena za napihovanje.
-
Začnite z ventilom 1, tako da priključek gibke cevi 14b vstavite v ventil 1a in ga zavrtite v smeri urnega kazalca do omejila (slika C2).
Napotek: Glava ventila mora biti v zaprtem položaju.
-
Nato napihnite drugo zračno komoro prek ventila s številko 2. Za to zavrtite glavo ventila v smeri urnega kazalca, da se premakne navzgor (slika C1), namestite gibko cev tlačilke kot pri ventilu 1, nato pa začnite z napihovanjem. Ker ima notranja zračna komora samo malo prostornine, pustite ročico na sprednjem delu zračne tlačilke 13 navpično, da boste napihovali z manjšo silo.
-
Zavrtite konec gibke cevi v nasprotni smeri urnega kazalca iz ventila 1a in namestite kapico ventila 1e na ventil 1a.
-
Privijte kapico ventilde v smeri urnega kazalca.
Vstavite kovinsko ploščidao v luknjo na sredini reže in jo potisnite naprej.
Napotek: Vijab lahko uporabite, da potisnete ploščico vzdolž reže.
Vstavite zadnji del plavuti US v ohišje plavuti in jo potisnite nazaj. Vstavite sprednji del plavuti US 12 v ohišje plavuti in potisnite plavut US 12 toliko naprej, da bo luknja v plavuti nad luknjo kovinske ploščice 12a.
Vstavite vijdžb v luknjo v plavuti in ga privijte skupaj s kovinsko ploščico 12a, da pritrdite pla-vut US 12.
Napotek: Vedno pazite, da bosta plavuti med nošenjem deske 1 obrnjeni proti vam. V vetrov-nem vremenu bodite še posebej previdni, da nikogar ne poškodujete z desko 1.

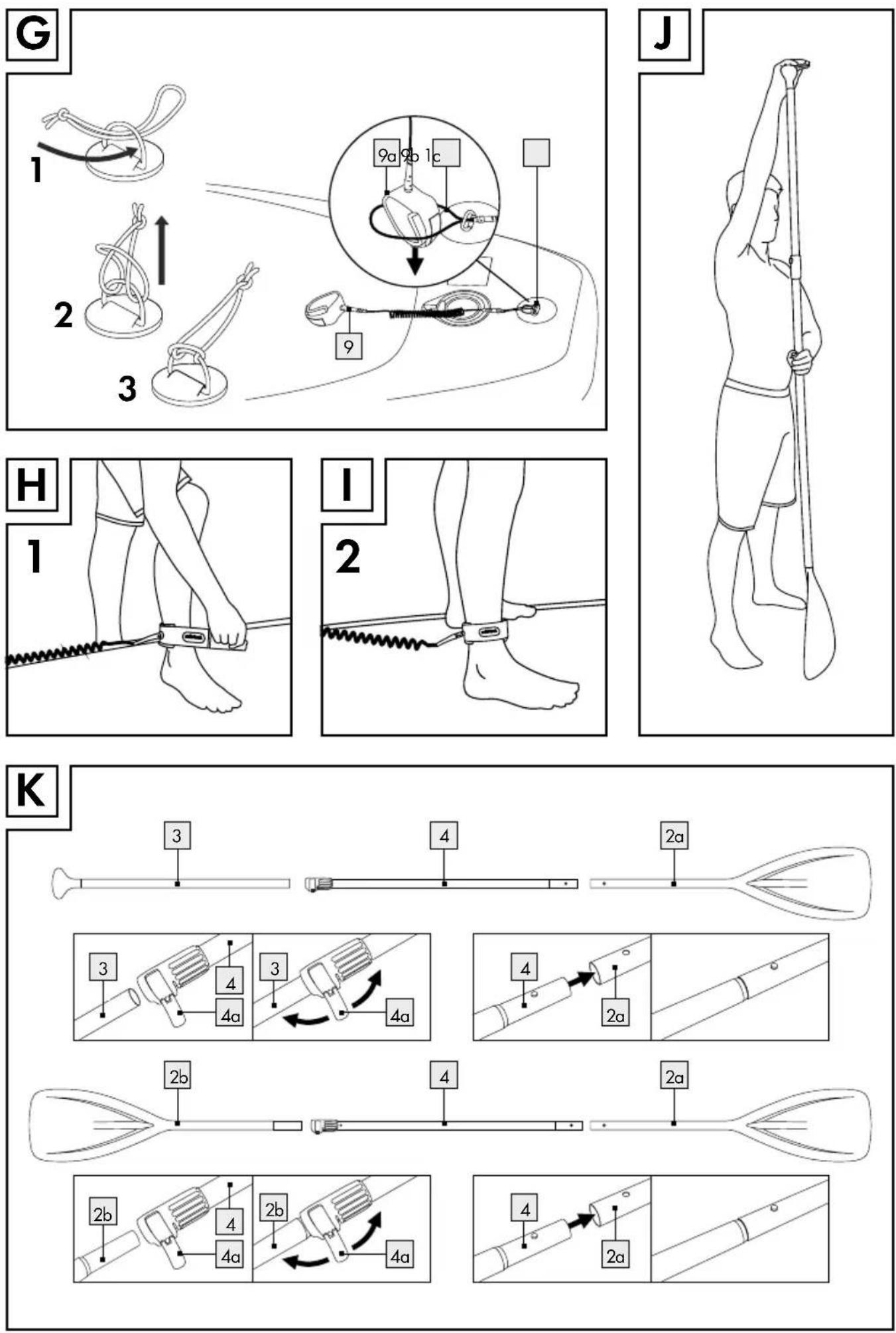

- Sestavljanje enojnega vesla (slika K)
□ Ločite zaporno ročico 4a s podaljška droga 4.
Vstavite drog vesla v podaljšek droga 4.
Izvlecite drog vesla, da dosežete želeno dolžino.
Napotek: Informacije o priporočeni dolžini vesla najdete v poglavju »Nastavitev dolžine vesla«.
Potisnite zaporno ročđa na podaljšku droga 4 navzdol, da se drog vesla 3 zaskoči.
Vstavite lopatico veska v odprtino podaljska droga 4. Poskrbite, da bo blokirni zatič povsem vstavljen v luknjo za zatič v lopatici vesla 2a. Zatič podaljska droga 4 se mora slišno zaskočiti, ko ga vstavite v luknjo za zatič v lopatici vesla 2a.
Sestavljanje dvojnega vesla (slika K)
Ločite zaporno ročićo s podaljska droga 4.
Vstavite drugo lopatico vesla 2b v konec podaljska droga 4 z zaporno ročico 4a. Obrnite drugo lopatico vesla 2b v želeni kot.
Pritisnite zaporno ročedna podaljsku droga 4 navzdol, da se druga lopatica vesla 2b zaskoči.
Vstavite lopatico veska v odprtino podaljska droga 4. Poskrbite, da bo blokirni zatič povsem vstavljen v luknjo za zatič. Zatič podaljska droga 4 se mora slišno zaskočiti, ko ga vstavite v luknjo za zatič.
• Demontaža izdelka
Za demontažo izberite čisto, ravno površino z dovolj prostora.
Naslednji koraki zajemajo demontažo:
• odstranitev plavuti US 12 in drugih delov
pribora (opora za noge 18, sedež 16)
- izpust zraka iz deske 1
• zvijanje deske 1
- razstavljanje vesla na posamezne dele
Napotek: Odstranite plavut US, preden izpustite zrak iz deske 1.
Za demontažo plavuti US ravnajte v obratnem vrstnem redu, kot je opisano v poglavju »Montaža plavuti US«.
Demontaža vesla:
Za demontažo vesla ravnajte v obratnem vrstnem redu, kot je opisano v poglavju »Sestavljanje enojnega vesla« oziroma »Sestavljanje dvojnega vesla«.
Izpuščanje zraka (slika C):
- Položite suho desko 1 plosko na tla in odprite pokrovčka ventilov 1e, tako da iglo ventila 1b potisnete navzdol in jo sočasno zavrtite v smeri urnega kazalca. - Iglo ventilb samo rahlo potisnite navzdol, da bo zrak počasi izstopal. - Izpustite zrak. - Izbirno lahko uporabite zračno tlačilka, da boste desko 1 čim bolje zložili, tako da gibko cev 14 zračne tlačilke 13 pritrdite vzvratno (Deflate). Priključite gibko cev 14 na enega od ventilov 1a. Glava ventila mora biti pri tem spodaj. Zavrtite glavo ventila v desno (slika C4), pri tem pa izsesajte preostali zrak iz deske 1, da bo povsem sploščena.
Nato zavrtite glavo ventila v nasprotni smeri urnega kazalca, da se premakne navzgor (slika C1). Zdaj položite deskb plosko na tla (slika N1) Nato zložite deskb enkrat in položite prednji del na zadnjega (slika N2). Nato še enkrat zložite zadnji del s sprednjim sicer toliko, da se zunanji plavuti pod desko 1 ne prepogneta (slika N3).
Deske 1 ne zlagajte po zunanjih robo-vih ohišja za plavuti. Zaradi tega pride do čezmerne napetosti v deski 1.
Zdaj zložite nasprotno stranico do približno sredine (slika N4). Nato še enkrat zložite deskb na nasprotno stran in sicer toliko, da bosta zunanji plavuti zgoraj (slika N5). Deskb trdno zvežite s pasom. Namestite zaščito za plavuš na plavuti, da ostanejo v pakiranem stanju ravne.
- Uporaba izdelka
Nastavitev dolžine vesla
☐ Odprite zaporno ročico 4a na svojem veslu in potisnite podaljšek navzgor, da se bo ročaj vesla prilegal pod vašo upognjeno dlan.
Napotek: Za optimalno rokovanje mora biti druga lopatica vesla 2b/drog vesla 3 trdno povezana s pomočjo zaporne ročice 4a s podaljskom 4. Po potrebi morate nastaviti vijake zaporne ročice 4a, da boste zagotovili trdno prileganje druge lopatice vesla 2b/droga vesla 3.
Zaprite blokado zaporne ročića. Vaše veslo je zdaj nastavljeno na pravilno dolžino za vas.
Pomembno: Ne izvlecite droga vesla 3 prek oznake »STOP«. Veslo zaradi tega ni stabilno in obstaja nevarnost zloma.
- Uporaba na vodi
Napotek: Pazite, da ne boste nikogar poškodovali, kadar desko 1 prenašate v vetru. Plavuti morajo vedno biti obrnjene proti vašemu telesu.
Napotek: Desko 1 lahko uporabljate stoje ali sede.
Uporaba med stanjem:
V tem položaju uporabite vrvi ^08 kot dodatni varnostni ukrep.
Vrvične pritrdite na gleženj, kadar desko 1 uporabljate na tekoči vodi, npr. na vodi z brzicami, kot so potoki in reke.
Vrvično vedno pritrdite na gleženj, kadar piha veter s kopnega.
Če na vodi pride do nujnega primera, v vsakem primeru ostanite na deski 1. Posebej pri močnem vetru s kopnega v nobenem primeru ne smete zapustiti deske 1, saj lahko utonete. V takem primeru opozorite nase z mednarodnim signalom za nujni primer: stojte ali sedite na deski 1 ter dvigujte in spuščajte stransko iz-tegnjeni roki počasi in jasno (slika P).
Za pritrditev vrvice ravnajte, kot je prikazano na sliki G:
1.Pritrditevrvico 9 na zadnji D-obroč 1c.
2. Povlecite zanko vrvice 9b skozi D-obroč 1c.
3. Povlecite pritrdilo vrvice 9a skozi zanko vrvice 9b.
4.Čedesko 1 uporabljate stoje v globlji vodi, pritrdite vrvico 9 na nogo/gleženj (slika H/I).
Nameščanje opore za noge 18:
Vstavite konec cevi opore za noge s strani skozi prvo zanko 19.
Vstavite nasprotno stran skozi drugo zanko, da bosta obe na sredini deske 1.
Nameščanje sedeža 16:
Nastavite položaj sede 16 na desko 1 tako, da bosta nogi rahlo pokrčeni, ko se s petama dotaknete opore za noge 18.
Napotek: Razdalja do opore za noge je zelo pomembna. Pravilno jo nastavite, tako da lahko oporo za noge 18 smiselno uporabljate.
Zavzemite sedeči položaj, z dlanema se dvignite navzgor in premaknite zadnjico nazaj v sedežu 16. Hrbtno naslonjalo nastavite tako, da boste sedeli pokončno.
Pritrdite sede12, tako da karabinska zapirala štirih nastavljivih pasov 17 pritrdite na D-obroče 1c na deski 1.
Namestite sedežno površino na deskb, notranje naslonjalo za hrbet mora biti obrnjeno proti opori za noge 18.
Pritrdite naslonjalo za hrbet, tako da štiri pasove 17 pritrdite s karabinskimi zapirali na štiri D-obroče 1c na hrbtni strani deske 1.
Nastavite položaj sede 26 tako, da bosta rahlo pokrčeni nogi dosegli oporo za noge 18.

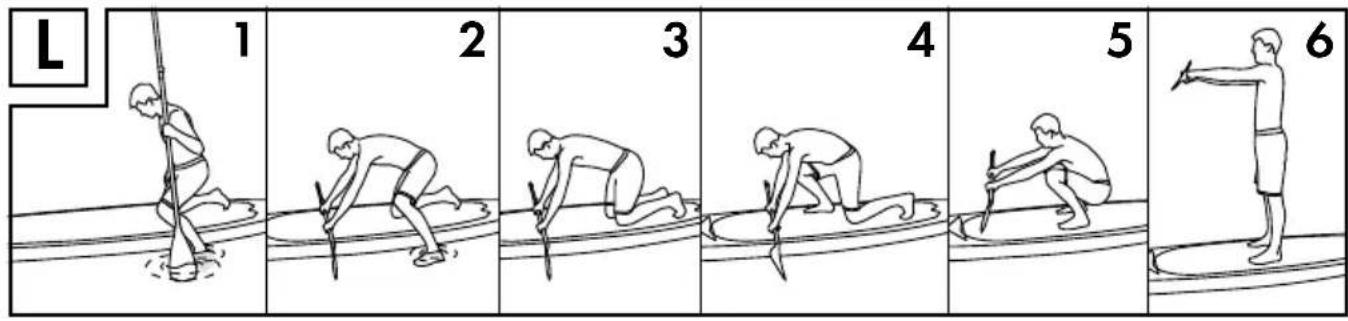

Vzpenjanje na desko (slika L):
Postavite se stransko poleg deske (slika L1).
Položite veslo pod pravim kotom na vzdolžno os deske, malo pred ročaj za prenašanje deske 1d (slika L2), na desko 1.
Zdaj pokleknite v plitvi vodi za veslom na desko (slika L3). Primate veslo, vendar ga ne dvignite. Roki sta široko narazen.
Zdaj eno stopalo pomaknite naprej približno v višini ročaja za prenašanje deske 1d (slika L4) na desko 1. Pomaknite tudi drugo stopalo poleg ročaja za prenašanje deske 1d.
□ Stopite v razkoraku na desko 1, najbolje levo in desno poleg ročaja za prenašanje deske 1d.
Zdaj povsem upognite koleni, rahlo se nagnite nazaj in sočasno dvignite veslo vodoravno navzgor (slika L5).
Zdaj se počasi zravnajte, veslo pa vam pomaga ohranjati ravnotežje. Zdaj stojite v razkoraku na deski (slika L6) in lahko začnete veslati.

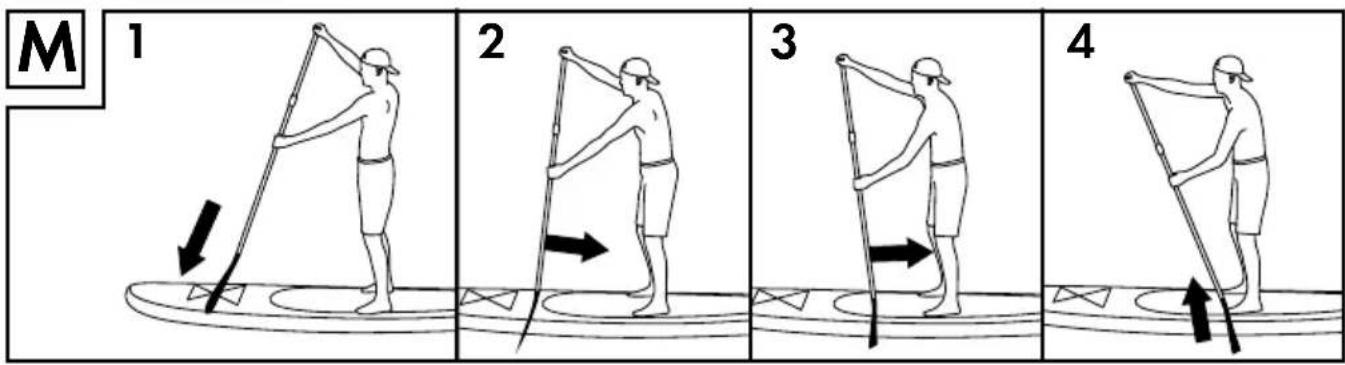

Pravilna tehnika veslanja (slika M):
Napotek: Zgornja roka, katere dlan drži ročaj vesla, mora biti med veslanjem ves čas iztegnjena.
Veslo potopite čim bolj naprej neposredno ob desko 1 v vodo (slika M1). Spodnja roka, katere dlan drži veslo približno v višini ramen, je pri tem tudi stegnjena (slika M2).
Zdaj povlecite z iztegnjeno zgornjo roko in s spodnjo roko veslo proti sebi (slika M3). Pri tem pokrčite samo spodnjo roko. V višini stopal morate lopatico vesla povleči iz vode (M4). Ponovite postopek.
Prenašanje
Deske ne prevažajte na vozilu, kadar je napihnjena.
Nahrbtnik 10:
Za prenašanje ali skladiščenje lahko vse dele pribora shranite v nahrbtniku 10.
□ Demontirajte izdelek, kot je opisano v poglavju »Demontaža izdelka«.
□ Poskrbite, da bo povsem čist, suh in zložen.
Vstavite deskb z vsemi deli in s priborom, ki so shranjeni v suhi torbi 8, v nahrbtnik 10 (maksimalna nosilnost: 25 kg).
Suha torba 8:
Napotek: Upoštevajte, da suha torba 8 ni vo-dotesna. V njej ne shranjujte občutljivih naprav, npr. fotoaparatov.
V suho torb8 shranite manjše dele pribora.
□ Zaprite sprijemalno zapiralo.
Dvakrat prepognite sprijemalno zapiralo.
Trdno zaprite suho toro8 s pasom in z zaponko.
- Skladiščenje
Izdelek shranite na suhem mestu brez prisotnosti prahu, na katerem ni neposrednega sonca in ni izpostavljen velikim temperaturnim nihanjem.
Pri daljši neuporabi priporočamo, da deskô skladiščite na ploski površini in z nekaj zraka v njej.
Izdelek hranite na varnem mestu zunaj dosega otrok.
Na deskb ne odlagajte težkih ali ostrih predmetov.
Pred skladiščenjem ne vlecite izdelka prek trdih in abrazivnih površin.
Poskrbite, da med zlaganjem deske ni prisoten pesek ali prod. To lahko privede do drgnjenja ali lukenj med skladiščenjem.
Po daljšem skladiščenju preverite izdelek glede obrabe ali staranja.
Če desko 1 dlje časa hranite zloženo v mrzlem vremenu, lahko pride do razpok materiala.
- Čiščenje in nega
Ne uporabljajte agresivnih čistil, krtač s kovinski-mi ali najlonskimi ščetinami oziroma nobenih ostrih ali kovinskih predmetov, npr. nožev.
□ Uporabljajte samo blaga čistilna sredstva.
☐ Po vsaki uporabi očistite desko 1, pri tem pa mora biti igla ventila 1b zaprta.
Odstranite plavut US, kot je opisano v poglavju »Demontaža plavuti US«.
□ Deskb položite na čisto, suho in ravno podlago.
Splaknite deskb in plavut US 12 s sladko vodo in blago milnico, da sperete solne kristale, zrnca peska in druge umazanije.
☐ Deskb obrišite s suho, mehko krpo. Nato počakajte, da se deska 1 in plavut US 12 povsem posušita.
- Popravilo in vzdrževanje
A Z e d r e p o r n y l o n a
mestu z dobrim prezračevanjem in preprečite vdihavanje strupenih hlapov. Izogibajte se stika s kožo ali z očmi. Shranite vse materiale za popravilo (lepila, topila itn.) zunaj dosega otrok.
OPOZORILO! Šivov ni dovoljeno popravljati z lepljenjem. Samo proizvajalec deske 1 sme izvajati popravila šivov.
Velikih lukenj tudi ne smete popravljati sami. Manjše luknje lahko popravite s priloženim kompletom za popravila.
Pred vsako uporabo preverite desko glede izgube tlaka, lukenj ali razpok. Če iz deske 1 uhaja zrak, je lahko vzrok netesnjenje ventila 1a, okvara ventila 1a ali luknja v deski 1.
- Popravila na ventilu
Za preverjanje, ali ventili 1a tesnijo, ravnajte tako:
Zavrtite kapico ventile v nasprotni smeri urnega kazalca in jo snemite z ventila 1a.
□ Prepričajte se, ali v ventila ni peska ali drugih tujkov.
□ Privijte iglo ventila 1b.
Zavrtite kapico ventile v nasprotni smeri urnega kazalca in jo snemite z ventila 1a.
Namestite ključ za ventil na ventil 1a, da bo povsem objemal ventil 1a.
□ Privijte kapico ventila 1e v smeri urnega kazalca.
Zaprite ventid s kapico ventila 1e.
Povsem napihnite deskb.
Zaprite ventil.
Polijte milnico na predel okrog ventila. Če ne nastajajo mehurčki, ventil 1a tesni. Če okrog ventila 1a nastajajo mehurčki, zrak izstopa. Ventil 1a je treba zategniti ali zamenjati.
Zategovanje ventila 1a (slika D):
A OPOZORILO! Nikoli ne uporabljajte ključa za ventil 11 za zategovanje ventila 1a, kadar je deska 1 pod tlakom. V nasprotnem primeru obstaja nevarnost poškodb.
Namestite ključ za ventil na ventil 1a, da bo povsem objemal ventil 1a. Zategnite ventil 1a z vrtenjem v smeri urnega kazalca.
Ponovite preizkus z milnico.
Če okrog ventila po zategovanju še nastajajo mehurčki, ga je treba zamenjati z novim.
Zamenjava ventila 1a (slika D):
Namestite ključ za ventil na ventil 1a, da bo povsem objemal ventil.
Odvijte kapico ventila v nasprotni smeri urnega kazalca in odstranite okvarjeni ventil 1a iz sedeža ventila.
Vstavite nov ventilo v sedež ventila. Za najboljšo zatesnitev priporočamo, da nanesete malo količino silikonske masti ali vazelina na predel okrog ventila 1a.
Nastavite ključ za ventil na ventil la in ga zategnite v smeri urnega kazalca.
Napotek: Če vehlilne tesni in zategovanje s ključem za ventil 11 ne pomaga, vrhnji del ventila 1a povsem odvijte s pomočjo ključa za ventil 11. Odstranite morebitne male nečistoče na membrani ventila. Po privijanju preverite, ali ventil 1a tesni.
- Popravila na deski
! Preden uporabite izdelek v vodi po popravilu, preverite, ali zaplata za popravilo 7 pravilno tesni. V nobenem primeru ne poskušajte sami popraviti poškodovanih predelov. Izdelek odnesite v popravljalnico.
Iskanje lukenj:
Z milnico premažite predel deske, na katerem domnevate luknjo. Milni mehurčki nastajajo tam, kjer zrak izstopa iz deske 1.
Označite ustrezno območje.
Splaknite deskb s čisto vodo in jo obrišite do suhega, preden začnete s popravili.
Krpanje lukenj:
Luknje popravite samo s primernim lepilom. Lepilo 6 je priloženo. Popravila z neprimernim lepilom lahko povzročijo dodatne poškodbe. Ustrezna lepila najdete tudi v specializirani trgovini.
☐ Ko ste našli luknjo ali luknje, izpustite ves zrak iz deske 1.
Temeljito očistite območje za popravilo.
Osušite očiščeni predel.
Izmerite in odrežite zaplato za popravil6, ki naj bo dovolj velika, da prekrije poškodovano območje plus 1,5 cm okrog njega.
Napotek: Če imate možnost, poskrbite, da bo površina okrog poškodovanega mesta povsem brez masti in enako velja za zaplato za popravila 7.
Enakomerno nanesite lepilo na površino okrog poškodovanega predela in na zaplato za popravilo 7.
Počakajte pribl. 3–4 minute, da se lepilo posuši (pri temperaturi približno 20–25 °C).
Namestite zaplato za popravila tako na površino deske, da sta lepilni površini obrnjeni druga proti drugi.
Pritisnite zaplato za popravila s trdim predmetom ob desko 1.
Napotek: Poskrbite, da boste delali na ravni površini brez prepogibov ali gub. Z zaobljenim predmetom previdno odstranite vse mehurčke in se premikajte od sredine navzven.
□ Lepilo naj se suši vsaj 12 ur.
Po sušenju nanesite več lepila okrog robov zaplate za popravila 7. Zadostuje, će pustite lepilo na teh šivih, da se suši pribl. 4 ure.
● Vzdrževanje zračne tlačilke
Poskrbite, da bo zračna tlačika pred in med uporabo dobro podmazana.
Za mazanje zračne tlačiška odprite kapico na vrhnji strani in nanesite tanko plast olja ali mazalne masti na zatesnjene predele in napeljave. Poskrbite, da boste uporabljali silikonsko olje brez kisline.
●Odstranjevanje
Embalaža je narejena iz okolju primernih materialov, ki jih lahko oddate za recikliranje na lokalnih zbirališčih odpadkov.
O možnostih odstranjevanja odsluženega izdelka se lahko pozanimate pri svoji občinski ali mestni upravi.
- Servis
SI Servis Slovenija
Tel.: 080082034
E-Mail: owim@lidl.si
