MKS 185 Ec - Žaga Mafell - Brezplačna navodila za uporabo

Vrsta izdelka	Ročna krožna žaga
Blagovna znamka	Mafell
Model	MKS 185 Ec
Dimenzije (D x Š x V)	460 x 720 x 496 mm
Teža (brez kabla, z vzporednim vodilom)	15,3 kg
Napajalna napetost	230 V AC (na voljo tudi v 120 V in 240 V)
Omrežna frekvenca	50 Hz (60 Hz glede na različico)
Poraba moči pri neprekinjenem delovanju	3000 W
Globina reza	105 - 185 mm (nastavljivo)
Hitrost v prostem teku	1400 - 1800 min⁻¹ (nastavljivo)
Premer lista max/min	450 mm / 413 mm
Premer montažne luknje lista	30 mm
Sesalni priključek	Notranji premer 58 mm
Raven zvočnega tlaka (LPA)	103 dB(A)
Raven zvočne moči (LWA)	111 dB(A)
Vibracije roka-rama	< 2,5 m/s²
Glavne funkcije	Vzdolžno in prečno rezanje, poševni rez do 60°, postopno nastavljanje globine, vzporedno vodilo, električna zavora, premični zaščitni pokrov, razcepljalni nož
Varnostne naprave	Fiksni zgornji zaščitni pokrov, premični spodnji pokrov, razcepljalni nož, električna zavora, blokada vklopa, zaščitno stikalo
Vzdrževanje in čiščenje	Redno čiščenje nastavitvenih naprav in vodil; posebno mazivo MAFELL št. 049040; skladiščenje s protikorozijsko zaščito
Nadomestni deli in popravljivost	Originalni nadomestni deli MAFELL so na voljo (listi, vodilne tirnice itd.); pregled pri pooblaščenem servisu
Splošne informacije	Proizvajalec: MAFELL AG, Nemčija; CE skladen; Zaščitni razred II

Pogosto zastavljena vprašanja - MKS 185 Ec Mafell

Kako zamenjati žagin list?

Izvlecite omrežni vtič. Uporabite blokirno ročico (15) za blokiranje lista. Odvijte vijak prirobnice (4) s šestrobim ključem (vrtite v nasprotni smeri urinega kazalca). Odstranite vijak in sprednjo pritrdilno prirobnico (5). Odprite premični pokrov in odstranite list. Pri novem listu upoštevajte smer vrtenja (zobje morajo biti usmerjeni v isto smer kot puščica na ohišju). Ponovno namestite prirobnico, privijte vijak v smeri urinega kazalca. Med delovanjem ne uporabljajte blokade.

Kako nastaviti globino reza?

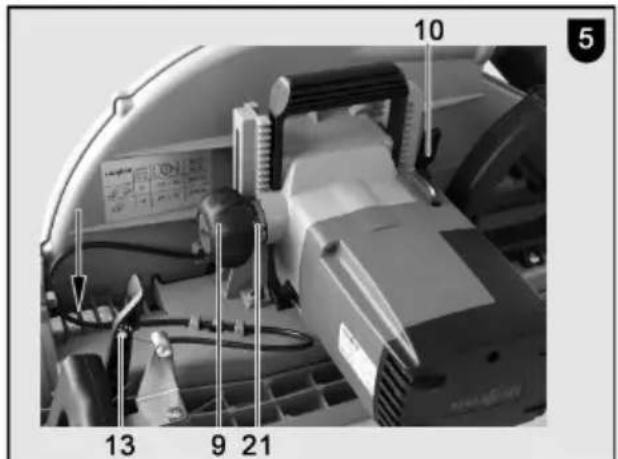

Odvijte vpenjalno ročico (10) z obračanjem v levo. Zavrtite ročaj (9) za nastavitev globine. Odčitajte vrednost na skali (21) tako, da poravnate oznako na ohišju. Ponovno zategnite ročico. Globina mora biti 2 do 5 mm večja od debeline materiala.

Kaj storiti, če žaga ne zažene in je kolesce za nastavitev hitrosti rdeče osvetljeno?

To pomeni izklop zaradi pregrevanja, prenapetosti ali podnapetosti. Pustite, da se stroj ohladi. Preverite električno napajanje (po potrebi naj ga pregleda električar). Če je kolesce ugasnjeno, preverite omrežno napetost in omrežno varovalko.

Kako uporabljati vzporedno vodilo?

Odvijte krilne vijake (14). Premaknite omejilo na želeno širino (140 mm desno, 320 mm levo). Ponovno zategnite vijake. Nosilec omejila (20) se lahko obrne za 90°: obrnite ga navzdol, če ima kos raven rob, navzgor za raven rez brez referenčnega roba.

Katere vrste listov so združljive z MKS 185 Ec?

Uporabljajte liste krožnih žag v skladu z EN 847-1, s premerom od 450 mm (maks.) do 413 mm (min.), debelino telesa 2,5 mm, širino reza 4,2 mm in premerom montažne luknje 30 mm. Izogibajte se razpokanim, deformiranim, HSS ali topim listom. Na voljo je več karbidnih listov glede na uporabo (20, 12, 34 ali 86 zob).

Kako nastaviti hitrost lista?

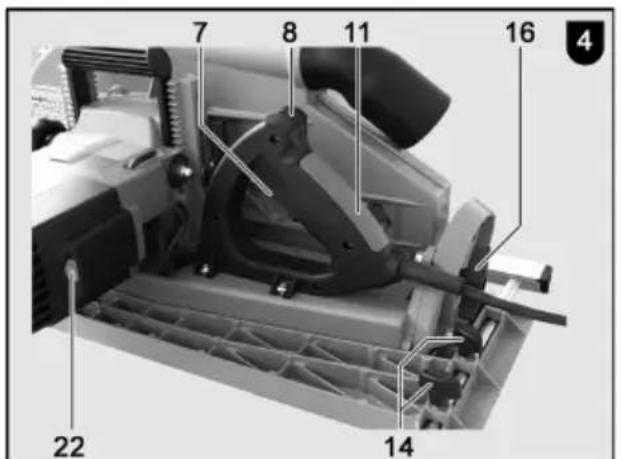

Uporabite nastavitveno kolesce (22) na stroju. Zavrtite ga za postopno nastavitev hitrosti med 1400 in 1800 min⁻¹. Kolesce med normalnim delovanjem sveti zeleno; če postane rdeče, to pomeni napako.

Kako izvesti poševni rez?

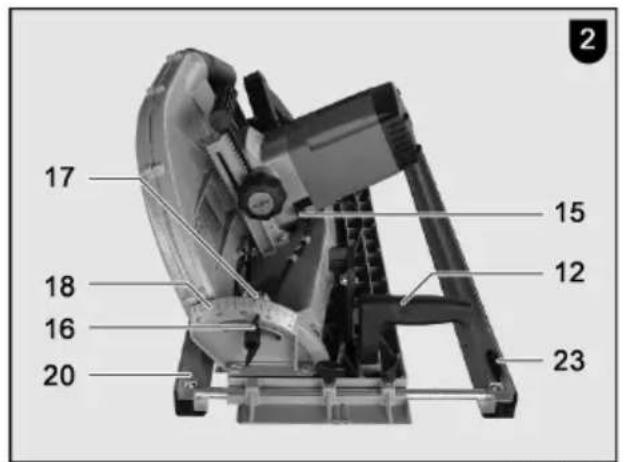

Postavite stroj v stabilen položaj. Odvijte oba krilna vijaka (16). Zasukajte žagalno enoto na želeni kot (0 do 60°) z odčitavanjem skale (18) s kazalcem (17). Ponovno zategnite vijake do konca.

Kaj storiti v primeru zagozditve lista med rezanjem?

Takoj spustite stikalo. Ugotovite vzrok: prehitro podajanje, top list, napetosti v kosu, slabo vodenje. Zmanjšajte hitrost podajanja, po potrebi zamenjajte list, uporabite vzporedno vodilo ali podprite kos. Ne silite žage.

Kako vzdrževati žago MKS 185 Ec?

Pred vzdrževanjem vedno izvlecite vtič. Redno čistite nastavitvene naprave in vodila. Uporabljajte izključno posebno mazivo MAFELL (št. 049040) za mazalna mesta. Za daljše skladiščenje temeljito očistite in poškropite gole kovinske dele s protikorozijskim sredstvom. Po daljši uporabi naj stroj pregleda pooblaščeni servis.

Kateri dodatni pribor je na voljo?

Paleta vključuje vodilne tirnice (dolžine 0,8 do 3,1 m), podaljške, adapterje za vzporedno vodilo, vpenjalne spone, kotno omejilo in komplet sistema vodenja. Na voljo so tudi nadomestni listi z različnim številom zob (št. 092536, 092537, 092538, 092534).

NAVODILA ZA UPORABO MKS 185 Ec Mafell

Preberite vsa varnostna opozorila in napotke. Neupostevanje varnostnih opozoril in napotkov lahko povzroci udar elektricega toka, pozar in/ali hude telesne poškodbe. Vsa varnostna opozorila in napotke shranite za prihodnjo uporabo.

VYSTRAHA

Precitajte si bezpecnostne pouny a instrukcie. Nedbalé dodrziavanie bezpecnostnych pouynov a instrukci maybe sosobit' uder elektrickym prudom, poziar a/alebo t'azke zranenia. Uschovaje si vsetky bezpecnostne pouny a instrukcie pre mozné buduce pouzitie.

MAF01597/a

MAF01598/a

MAF00806/a

MAF01515/a

MAF01507/a

i.V. Dipl.-Ing. Harald Schmid, MBA

1 Pojasnilo risb 145
2 Podatki o proizvodu 145
2.1 Podatki o proizvajalcu 145
2.2 Oznaka stroja 145
2.3 Tehnicni podatki 146
2.4 Emisije 146
2.5 Obseg dobave 147
2.6 Varnostne naprave 147
2.7 Namenska uporaba 147
2.8 Preostalo tveganje 147
3 Varnostni napotki 148
4 Opremljanje / nastavitev 150
4.1 Omrežna priključitev 150
4.2 Sesanje ostruzkov 150
4.3 Izbira lista zage 150
4.4 Zamenjava lista zage 150
4.5 zagozda reze 151
5 Obratovanje 151
5.1 Prevzem v obratovanje 151
5.2 Vklop in izklop 151
5.3 Nastavitev globine reza 151
5.4 Nastavitev za poševne reze 151
5.5 Zaganje po zarisu 151
5.6 Zaganje z vzporednim omejevalnikom 152
6 Servisiranje in vzdrrzevanje 152
6.1 Skladiščenje 152
7 Opticni signalni prikaz stanja delovanja 152
8 Odpravamotenj 152
9 Poseben pribor 154
10 Eksplozijski pogled inseznam nadomestnih delov 154

1 Pojasnilo risb

Ta symbolism stoji na vseh mestih, kjer so navedeni napotki za vašo varnost.

Če slednjih ne upostevate, lahko pride do Hudih telesnih poskodb.

Ta simbol oznacujemeorebiti nevarno situaciono.

Če se ji ne izognete, lahko pride do poškodb proizvoda ali predmetov v okolici.

Ta symbolism označuje nasvete za uporabnika in druge koristne informacije.

2 Podatki o proizvodu

za stroje s st. art. 924801, 924820, 924821

2.1 Podatki o proizvajalcu

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], faks +49 (0)7423/812-218, E-posta [e-mail]

2.2 Oznaka stroja

Vsi podatki, potrebni za identifikaciono stroja, so navedeni na pritrjeni tablici ozmogljivosti.

Razred zašcite II

CE znak za dokumentiranje skladnosti z osnovnimi zahevami glede varosti in varovanja zdravja v skladu s prilogo I Direktive o strojih

Le za države EU

Elektricega orodja ne odvrzite v gospodinjske oppadke!

Po evropski direktivi 2002/96/ES o opadni elektrichi in elektronski opremi in usklajenih nacionalnih predpisih se mora opadna elektrichna oprema posebej zbirati in oddati v okolju prijazno predelavo.

Za znižanje tveganja poskodb morate prebrati Navodilo za obratovanje.

2.3 Tehnicni podatki

Obratovalna napetost	230 V AC	120 V AC	240 V AC
Omrežna frekvenca	50 Hz	60 Hz	60 Hz
Odvzemna moč pri neprekinjenem obratovanju	3000 W
Poraba toka neprekinjeno obratovanje	15,9 A	23,5 A	15,9 A
Številov praznem teku	1400 - 1800 min-1
Globina reza	105 - 185 mm
Maksimalna globina reza 30°/45°/60°	160/131/93 mm
Vrtljiv sklop zaŽaganje	do 60°
Premer listaŽage maks/min	450/413 mm
Debelina nosilnegatela telesa listaŽage	2,5 mm
Rezalna širina orodja	4,2 mm
Sprejemna odprtina listaŽage	30 mm
Premer sesalneganastavka	58 mm
Teža brez omrežnega kabla, z vzporednim	15,3 kg
omejevalnikom
Dimenzije (Š x D x V)	460 x 720 x 496 mm

2.4 Emisije

Navedene emisije hrupa so bile izmerjene v skladu z EN 62841-1 in EN 62841-2-5 in jih je mogoce uporabiti za primerjavo elektricega orodja z drugim in za predhodno oceno obremenitve.

Nevarnost

Emisije hrupa lahko med dejansko uporabo elektricnega orodja odstopajo od navedenih vrednosti, odvisno od načina uporabe elektricnega orodja, zlasti od vrste obdelovanca, ki se obdeluje.

Zato vedno nosite zašcito za sluh, tudi Če elektricno orodje deluje brez obretenitve!

2.4.1 Podatki o emisiji hrupa

Po EN 62841-1 in EN 62841-2-5 ugotovljene vrednosti emisije hrupa znašajo:

Ročna krožna Žaga MKS 185 Ec kompletna, vsebuje:

1 list krozne zage iz karbidne trdine 450 mm, 20 zo
1 zagozda reze (debelina 2,5 mm)
1 sesalni nastavek
1 vzporedni omejevalnik
1 upravljalno orodje v drzalu na stroju
1 Navodilo za obratovanje
1 zvezek „Varnostni napokit"

2.6 Varnostne naprave

Nevarnost

Sledeče priprave so potrebne za varno obratovanje stroja in jih ne smete odstraniti oz. onemogociti. Pred obratovanjem preverite delovanje varnostnih naprav in morebitne poskodbe. Ne uporabljaje stroja z manjkajocimi ali nedelujočimi varnostnimi napravami.

Stroj je opremljen z naslednjimi varnostnimi napravami:

• zgornji fiksiran zašcitniPokrov
• spodnji premicni zašcitniPokrov
• velika osnovna plošča
• ročaji
• Zagozda reze
• stikalna priprava in elektrichna zavora
• sesalni nastavek

2.7 Namenska uporaba

Ročna krožna Žaga je primerna izključno za vzdolžno in prečno Žaganje trdega lesa.

Stroj Iahko pri tem uporabljate samo z osnovno plošćo, ki vodoravno nalega.

S tem strojem ne smete izvajati potopnih rezov.

Prav takolahko obdelujete ploscnimaterial, kot so iverne plosce, panelke in srednje debele vezane plosce. Uporabljajte dovoljene liste zage po EN 847-1.

Uporaba, ki odstopa od zgoraj opisane, ni dovoljena. Za skodo, ki je posledica drugacne uporabe, proizvajalec ne prevzema odgovornosti.

Za namensko uporabo stroja upostevajte pogoje za obratovanje, servisiranje in popravila, ki jih predpisuje podj. Mafell.

2.8 Preostalo tveganje

Nevarnost

Pri namenski uporabi pa kljub upoštevanju varnostnih dolovi ostaja preostalo tveganje, ki je pogojeno z namenom uporabe in lahko vodi do zdravstvenih posledic.

• Dotik lista zage v območju zagonske odprtine pod osnovno plošćo.
• Dotik dela lista zage, ki med rezanjem strli pod obdelovancem.
• Dotik vrtljivih delov od strani: listŽage, nateznai prirobnica in vijak prirobnice.
• Udarec stroja nazaj v primeru, ce se obdelovanec zatakne.
• Prelom in izmet listaŽage ali delov listaŽage.
• Dotik napetostno prevodnih delov, ko je ohišje odprto, omrežni vtč pa ni izvlečen.
• Ogrożanje sluha pri daljsem delu brez zašcite za sluh.
• Emisija zdravju nevarega lesnega prahu pri daljsem obratovanju brez sesanja.

3 Varnostni napotki

Nevarnost

Vedno upoštevajte sledeče
varnostne napotke in varnostna
dolocila, ki veljajo v državi uporabe!
Preberite tudi varnostne napotke v
prilozeni knjižici 070500 «Varnostni
napotki « (v skladu s standardom
62841-1).

Splošni napokit:

• Otroci in mladostniki ne smejo delati na tem stroju. Izjema so mladostniki, ki pod nadzorom strokovnjaka delajo na stroju v okviru svoje izobrazbe.
• Nikoli ne delajte brez zašcitne opreme, ki je predpisana za dolocen delovni postopek, in na stroju nikoli ne spreminjaje nicesar, kar lahko vpliva na varnost.
• Pri uporabi stroja na prostem priporočamo uporabo zašcitnegа stikala za okvarni tok.
• Poškodovane kable ali vtice morate takoj zamenjati. Da se prepreci ogrožanje varnosti, sme zamenjavo izvesti le podjetje Mafell ali pooblasčeni servis MAFELL.
• Preprečite ostre pregibe kabla. Predvsem pri transportu in skladišćenju stroja ne smete ovijati kabla okoli stroja.

Prepovedana je uporaba:

• listov Žage, ki so počeni ali imajo spremenjeno obliko.
• listovŽage iz visoko legiranega hitroreznega jakla (HSS listiŽage).
• topih listov Žage zaradi prevelike obrenitve motorja.
• listov Žage, ki so debelejši od zagozde reže ali katerih rezalna širina (razpor) je manjsa od debeline zagozde reže.
• listov Žage, ki niso primerni za število vrtljajev lista Žage v praznem teku.
• Brusilni koluti

Napotki za uporabo osebne varovalne opreme:

• Pri delu vedno nosite zašcitio za sluh.
• Pri delu vedno nosite zašcitno masko.
• Pri delu vedno nosite zašcitna očala

Napotki za obratovanje:

Postopek zaganja

Nevarnost

• Z rokami ne posegajte v območje Žaganja in se ne dotikajte lista Žage. Z drugo roko držite dodatni ročaj ali ohišje motorja. Če Žago držite z obema rokama, ju list Žage ne more poskodovati.
• Ne posegajte pod obdelovanec. Pod obdelovancem vas zašcitniPokrov ne more zašcititi pred listomŽage.
• Globino reza prilagodite debelini obdelovanca.
  Viden mora biti za manj kot eno polno visino zoba pod obdelovancem.
• Obdelovanca zaŽaganje nikoli ne držite v rokah in ga ne podpirajte z nogami. Obdelovanec fiksirajte na stabilno držalo. Pomembno je, da obdelovanec dobro pritrdite, da kolikor je:nozmanjsate nearnost telesnega stika, zatikanja listaŽage ali izgubo kontrole.
• Pri delu, pri katerem lahko uporabljeno orodje zadene ob skrite elektricne vodnike ali lastni priključni vodnik, elektricno orodje držite za izolirane ročaje. Pri stiku z napetostno prevodnim vodnikom bodo tudi kovinski deli elektricnega orodja pod napetostjo, kar privede do elektricnega udara.
• Pri vzdolznem rezanje vedno uporabljaje omejevalnik ali ravno robno vodilo. To izboljsa natancnost rezanja in zmanjsa moznost zatikanja listaŽage.
• Vedno uporabljaje listeŽage pravilne velikosti in s primerno izvirtino za pritrditev (npr. zvezdasto ali okroglo). ListiŽage, ki niso primerni za montažne deleŽage, ne krozijo pravilno in privedejo do izgube kontrole.
• Nikoli ne uporabljaje poškodovanih ali napačnih podložk ali vijakov listaŽage. Podložke in vijaki listaŽage so zasnovani posebej za optimalnozmogljivost in obratovalno zanesljivost vašeŽage.

Vzroki za udarec nazaj in ustrezni varnostni napotki

• Udarec nazaj je nenadna reakcija pri zagozdenju, zatikanju ali napačno usmerjenem listuŽage, ki privede do tega, da seŽaga nekontrolirano dvigne iz obdelovanca in zleti proti upravljalnemu osebju.
• Če se list Žage zatakne ali zagozdi v zapirajovi se reži Žage, se blokira in sila motorja jo udari proti upravljalinemu osebju.
• Ce se list zage v rezu obrne ali narobe usmeri, se lahko zobci na zadnjem robu lista zage zataknejo v povrsino lesa, kar povzroci, da se list zage premakne iz rezalne reze in zaga odskovi proti upravljalinemu osebju.

Udarec nazaj je posledica napacne ali neustrezne uporabe zage. Prepreci se lahko s primernimi preventivnimi ukrepi, ki so opisani v nadaljevanju.

• Zago Čvrsto držite z obema rokama in pri tem pazite, da roke držite v položaju, v katerem lahko zadržite silo morebitnega udarca nazaj. Vedno se držite stransko ob listuŽage, vašte telo se ne sme nikoli nahajati v liniji z listomŽage. Pri udarcu nazaj lahko krožnaŽaga skovi nazaj, vendar lahko upravljalno osebje s primernimipreventivnimi ukrepi obvlada silo udarca nazaj.
• Ce se list zage zatakne ali pa prekinete delo, zago izklopite in jo držite pri miru v obdelovancu, dokler se list zage povsem na ustavi. Nikoli ne skušajte odstraniti zage iz obdelovanca ali pa je potegniti iz obdelovanca v smeri nazaj, dokler se list zage še premika, ker lahko sicer pride do udarca nazaj. Ugotovite in odpravite vzrok zatikanja lista zage.
• Ce ze lite zagnati zago, ki je se zataknjena v obdelovancu, list zage centrirajte v rezi zage in se prepriajte, da zopci zage niso zatakjeni v obdelovancu. Ce se list zage zatakne, se lahko premakne iz obdelovanca in povzroci udarec nazaj, ko zago znova zazenete.
• Velike plošće podprite, da preprećite tveganje udarca nazaj zaradi zataknjenega listaŽage. Velike plošće se lahko pod veliko lastno težo upogibajo. Plošće morajo biti na obeh straneh podprte, takov blizini rezeŽage, kot tudi na robu.
• Ne uporabljaje topih ali poskodovanih listov zage. Listi zage s topimi ali napačno usmerjenimi zobci povzroćijo zaradi preozke reže vec trenja, zatikanje lista zage in udarec nazaj.

Pred zaganjem pritegnite nastavitve globine in kota reza. Ce se med zaganjem nastavitve spremenijo, se lahko list zage zatakne in pride do udarca nazaj.
- Se posebej bodite previdni pri zaganju v obstojće stene ali druga slabo vidna območja. ListŽage se lahko pri prodiranju v zakrite objekte blokira in povzroci udarec nazaj.

Funkcija spodnjega zašcitnegaPokrova

Pred vsako uporabo preverite, ali se spodnji zašcitniPokrov brezhibno zapira.Žage ne smete uporabiti, ce spodnji zašcitniPokrov ni prosto gibljiv in se ne zapre takoj. Spodnjega zašcitnegapokrova nikoli ne zataknite ali privežite v odprtem položaju.ČeŽaga po nasreci pade na tla, se lahko spodnji zašcitniPokrov ukrivi. ZašcitniPokrov odprte z ročico za predvipoteg in se prepričajte, da se lahko prosto premika in se pri nobenem rezalnem kotu in globini ne dotika ne listaŽage ne drugih delov.
- Preverite delovanje vzmeti za spodnji zašcitniPokrov. Če spodnji zašcitniPokrov in vzmet ne delujeta brezhibno, je treba pred uporabo izvesti servisiranje Žage. Poškodovani deli, lepljive obloge ali nabrani ostruzki omejujejo nemoteno funkcijo spodnjega zašcitnegaPokrova.
- Spodnji zašcitniPokrov roćno odprite le pri posebnih rezih, kot so "potopni in kotni rezi". Spodnji zašcitniPokrov odprte z roćico za predvipoteg in jo spustite, kakor hitro list zage prodre v obdelovanec. Pri vseh drugih delih zŽago mora spodnji zašcitniPokrov delovati avtomatsko.
- Žage ne odlagajte na delovno mizo ali na tla,Če spodnji zašcitniPokrov ne prekriva listaŽage. Nezavarovan, iztekajoc listŽage premikaŽago v nasprotni smeri rezanja in reze, kar mu stoji na poti. Pri tem upostevajtecas iztekanja listaŽage.

Funkcija zagozde reze

• Uporabite list Žage, ki se prilega zagozdi reze. Da zagozda reze deluje, mora biti osnovni list Žage tanjsi od zagozde reze in širina rob večja od debeline zagozde reze.

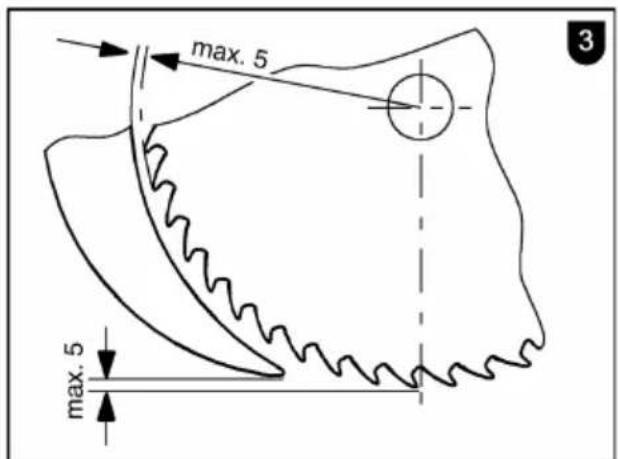

• Zagozdo reze justirajte, kot je opisano v navodilih za uporabo. Napačni razmiki, pozicija in usmerjenost so lahko vzrok za to, da zagozda reze ne more učinkovito prepreci utdarca nazaj.

• Vedno uporabite zagozdo reze, razen pri "potopnih rezih". Po potopnem rezu ponovno montirajte zagozdo reze. Zagozda reze je pri potopnih rezih moteca in lahko povzroci udarec nazaj. Ta razdelek velja le za ročne krozneŽage brez zagozde Flipp.

• Da zagozda reze lahko učinkuje, se mora nahajati v režiŽage. Pri katkih rezih zagozda reze ne prepreci udarca nazaj.
• Zage ne uporablajte, ce je zagozda reze ukrivljena. Ze majhma motnja lahko upochasni zapiranje zašcitnegaPokrova.

Napotki za servisiranje in vzdřevanje:

• Pomemben varnostni faktor predstavlja redno ciscenje stroja, predvsem prijav za nastavitev in vodil.
• Uporabljati smete le originalne MAFELL nadomestne dele in pribor. V nasprotnem primeruugasne pravica do garancije in vsaka odgovornost proizvajalca.
• Nevarnost telesnih poškodb pri zamenjaviŽaginega lista! Pri zamenjaviŽaginega lista obstaja nevarnost telesnih poškodb zaradi dotika ostrih zoBŽaginega lista. Nosite zašcitne rokavice. Pri zamenjaviŽaginega lista bodite previdni.

4 Opremljanje / nastavitev

4.1 Omrežna priključitev

Pred prevzemom v obratovanje pazite na to, da se omrežna napetost ujema z obratovalno napetostjo, ki je navedena na tablici ozmogljivosti stroja.

4.2 Sesanje ostruzkov

Pri vseh delih, pri katerih nastaja velika količina prahu, morate stroj priklopiti na eksterno sesalno napravo. Hitrost zraka mora znašati majmanj 20 m/s.

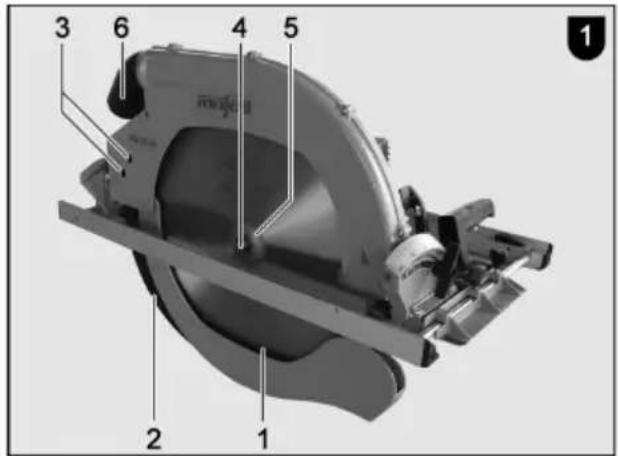

Notranji premer sesalnega nastavka 6 (sl. 1) znaša 58 mm.

4.3 Izbira listaŽage

Za doseganje要做 kakovosti reza uporabite ostro orodje, ki ga lahko v odvisnoti od materiala in uporabe izberete iz sledecegaseznama:

Rezanje mehkega in trdega lesa precno in vzdolznno na smer vlaken:

• list krozne zage HM 0 450 x 4,2 x 30, 20 zo
  Rezanje mehkega in trdega lesa specialno vzdolznno na smer vlaken:
• list krozne zage HM 450 x 3,8 x 30, 12 zob
  Rezanje mehkega in trdega lesa specialno precnona smer vlaken:
• list krozne zage HM 450 x 4,5 x 30, 34 zob

Pri vseh servisnih delih izvlecite omrežni vtic.

Nevarnost telesnih poskodb tudi, ko zagin list miruje. Nosite zašcitne rokavice!

Za zamenjavo listaŽage postopajte na sledeč način:

• za fiksiranje listaŽage pritisnite blokirni vzvod 15 (sl. 2).
  Inbus ključ, ki se nahaja v držalu na stroju vtaknite v vijak prirobnice 4 (sl. 1) in ga tak do glo obračajte, da blokirni vžvod popolnama zaskovi. Za popustitev vijaka prirobnice ključ obračajte v nasprotni smeri urnega kazalca. Odstranite vijak in sprednjno natezno prirobnico 5. Zdaj lahko listŽage po odprtju premicnega zašcitnegaPokrova 1 odstranite, tak da ga privzdignete v smeri naprej in potegnete navzdol.
  Pred vpetjem novega lista zage morate obe natezni prirobnici preveriti glede oblog in ju ocistiti. Pri vstavljanju lista zage pazite na smer vrtenja: Zobje lista zage morajo kazati v isto smer kot pušcica na zgornjem začitnemPokrovu. Nato nataknite natezno prirobnico, vstavite vijak prirobnice in ga pritegnite z obracanjem v smeri urnega kazalca. Pri tem lahko, takot pri popuschanju, uporabite blokirni vzvod.

Blokirnega somika 15 (sl. 2) ne pritiskajte, ko stroj tece! Stroj se lahko poškoduje.

4.5 zagozda reze

Nevarnost

Pri vseh servisnih delih izvlecite omrežni vtic.

Zagozda reze 2 (sl. 1) prepreci zatikanje listaŽage privzdolznem rezanju. Pravilen razmik do listaŽage je prikanan na sl. 3.

• Za nastavitev s priloženim inbus ključem popustite oba cilindrka vijaka 3 (sl. 1), zagozdo reze pa nastavite tak, da jo premaknete vzdolž reze in nato ponovno pritegnete oba cilindrka vijaka.

5 Obratovanje

5.1 Prevzem v obratovanje

To Navodilo za obratovanje je treba predati vsem osebam, ki so pooblascene za delo na stroju, pri cemer jih je treba posebej opozoriti na poglavje „Varnostni napotki".

5.2 Vklop in izklop

• Vklop: najprej deblokirajte blokado vklopa, talo da pritisnete na blokirni vzvod 8 (sl. 4). Nato pri pritisjenem blokirnem vzvod premaknete pretični vzvod 7.

Ker gre za stikalo brez aretirmega mehanizma, stroj tece le takol dolgo, dokler drzite ta preticni vzvod.

Vgrajena elektronika pri vklopu poskrbi za mirno pospešitev in pri obremenitvi regulira stevilo vrtljajeva na fiksno nastavljeno vrednost.

Poleg tega ta elektronika regulira motor pri preobrenimenitvi, tj. list zage se ustavi. V tem primeru izklopite stroj. Nato stroj znova vklopite in zagajte naprej z znižano potisno hitrostjo.

Z vrtljivim stikalom 22 (sl. 4) lahko zvezno nastavite stevilo vrtljajev listaŽage med 1400 in 1800min^-1 .

• Izklop: Za Izklop spustite pretični vzvod 7. Z vgrajeno avtomatsko zavoro se Čas izteka lista Žage omeji na pribl. 5 s. Blokada vklopa se avtomatsko ponovno aktivira in ročno krožno Žago zavaruje pred nehotenim vklopom.

5.3 Nastavitev globine reza

Globino reza lahko zvezno nastavite v območju med 105 in 185 mm.

V ta namen postopajte na sledeč način:

• najprej popustite napenjalo 10 (sl. 5), tako da ga obrnete v levo.
• Z obračanjem ročaja 9 lahko zdaj nastavite globino reza.
  Nastavljeno globino lahko odcitate na obrocu z lestvico 21 (sl. 5). Pri tem kot kazalec služi natis na pogonskem ohisju.
• Po nastavitvi napenjalo ponovno pritegnite.

Globino reza vedno nastavite pribl. 2 do 5mm vec, kot je debelina materiala, ki se reze.

5.4 Nastavitev za poševne reze

Sklop za zaganje se lahko za poševni rez nastavi na poljuben kot od 0 do 60^ .

• Stroj postavitev stabilen položaj in ga podprite tako, da se lahko sklop zaŽaganjezasuka.
• Nato popustite oba krilata vijaka 16 (sl. 2 in sl. 4) in sklop zaŽaganjezasukajte naželjen kot, ki je prikazan s kazalcem 17 (sl. 2) nalestvici 18 nazasučnem segmentu.
• Na koncu ponovno pritegnite oba krilata vijaka 16 (sl. 2 in sl. 4).

5.5 Žaganje po zarisu

Osnovna plošca ima na notranji strani zarisni rob,ki velja takao za ravno rezanje kot tudi za vse nagibne kote. Ta rob ustreza notranji strani listaŽage.Za poševne reze lahko zaris vidite skozi odprtino na levi strani zgornjega zašcitnegаPokrova (pušcica,sl.5).

• ZaŽaganje stroj trdno držite za oba ročaja 11 (sl. 4) in 12 (sl. 2) in ga s sprednjim delom osnovne plošće nastavite na obdelovanec.
• Za lažji zarez lahko premićni zašcitniPokrov 1 (sl. 1) odprete, takdo pritisnete na ročico 13 (sl.5),ki je namešcena direktno poleg sprednjega ročaja.

Ko to ročico spustite, sePokrov samodejno zapre.

• Vklopite ročno krožno Žago (gleje poglavje 5.2) in stroj enakomerno potiskajte v smeri rezanja.
• Po končanem rezanju,Žago takoj izklopite,tako da spustite pretični vzvod 7 (sl. 4).

5.6 Žaganje z vzporednim omejevalnikom

Ročna krožna Žaga je na obeh straneh opremljena z vzporednim omejevalnikom, takao da je brez dodatnega opremljanja možno rezanje na obeh straneh stroja vzporedn oŽe obstojecim robom. Pri tem znaša območje rezanja na desni strani 140 mm, na levi pa 320 mm.
- Za nastavitev rezalne širine popustite krilate vijake 14 (sl. 4) in ustrezno premaknite omejevalnik. Nato ponovno pritegnite krilate vijake 14.

Dodatno se lahko omejevalna tirnica 20 (sl. 2) vzporednega omejevalnikazasuka za 90^ . Tako lahko omejevalno ploskev nastavite tako osnovno plošco kot tudi pod njo. ČeŽe obstaja raven rob obdelovanca in Želite izvesti vzporeden rez, se omejevalna tirnica 20 obrne navzdol.

Če ravnega roba obdelovanca ni, se omejevalnatairnica za izvedbo ravnega obrne navzgor.

Zdaj lahko stroj vodite na letvi, ki je prisrijena na obdelovancu, ali pa na vodilu, ki je dobavljiv kot poseben pribor.

6 Servisiranje in vzdhrževanje

Nevarnost

Pri vseh servisnih delih izvlecite omrežni vtic.

MAFELL stroji so zasnovani za obratovanje z malo vzdhrževanja.

Vstavljeni kroglicni lezaji so namazani za celotno ziviljensko dobo. Po daljsem casu obratovanja priporocamo, da stroj oddate v pregled pooblascenem MAFELL servisu.

Za vsa mazalna mesta uporabite le nase specialno mazivo, naroc. st. 049040 (1 kg doza).

6.1 Skladiščenje

Če stroja ne boste uporabljali dlje Časa, ga skrbn očistite. Napršite gole kovinske dele s sredstvom proti rji.

7 Opticni signalni prikaz stanja delovanja

Barva nastavitvenega kolesca za stevilo vrtljajevoznačuje stanje delovanja stroja.

Dokler stroj ni preobremenjen z vidikazmogljivosti, nastavitveno kolesce za stevilo vrtljajev med delovanjem sveti zeleno.

Če nastavitveno kolesce sveti rdeče, je prislo do motnje (glejte poglavje Odprava motenj).

8 Odprava motenj

Nevarnost

Ugotavljanje vzrokov in odprava obstojecih motenj vedno zahteva veliko pozornost in previdnost. Najprej izvlecite omrežni vtič!

V nadaljevanju so navedene najpogostejiše motnje in njihovi vzroki. V primeru drugih motenj se obrnite na svojega prodajalca ali pa direktno na servisno sluzbo MAFELL.

Motnja	Vzrok	Odprava
Stroja ni mogoče vklopiti in nastavitveno kolesce za število vrtljajev sveti rdeče	Izklop zaradi previsoke temperature	Pustite, da se stroj ohladi
	Izklop zaradi prenapetosti	Napajanje naj preveri električar
	Izklop zaradi podnapetosti
Stroja ni mogoče vklopiti in nastavitveno kolesce za število vrtljajev ne sveti	Ni omrežne napetosti	Napajanje naj preveri električar
	Ömrežna varovalka v okvari	Varovalko naj zamenja električar
Stroja ni mogoće vklopiti in nastavitveno kolesce za število vrtljajev sveti zeleno	Grafitne ščetke obrabljene	Stroj odnesite v MAFELL servisno delavnico
Stroj se med rezanjem ustavi in nastavitveno kolesce za število vrtljajev sveti rdeče	Izklop zaradi preobrenimenve	Zmanjšajte potisno hitrost
	Izklop zaradi prenapetosti	Napajanje naj preveri elektrčar
	Izklop zaradi podnapetosti
Stroj se med rezanjem ustavi in nastavitveno kolesce za število vrtljajev ne sveti	Izpad omrežja	Omrežne predvarovalke naj preveri elektrčar
List Žage se pri potiskanju naprej zatika	Premočan potisk naprej	Zmanjšajte potisno hitrost
	Top list Žage	Takoj spustite stikalo. Žago odstranite iz obdelovanca in zamenjale list Žage
	Napetost v obdelovancu	Povečana previdnost pri Žaganju, tveganje povratnegа udarca se poveča.
	Slabo vodenje stroja (npr. s prostoročnim vodenjem)	Uporabite vzporedni omejevalnik
	Neravna povrsina obdelovanca	Naravnajte povrsino
Žagin list vibrira v obdelovancu	Žagin list ni pravlno naravnan	Zategnite Žagin list
	Obdelovanec ni pritrjen Obdelovanec pritrdite z vpenjali
Žagin list se ustavi - motor se še naprej vrti	Žagin list ni pravlno pritrjen Zategnite Žagin list
Ožgana mesta na rezalnih mestih	Za delovni postopek neprimereni ali top list Žage	Zamenjale list Žage
Zamašen izmet ostruzkov	Preveč VLCzen les	Očistite izmet ostruzkov Uporaba suhega lesa
	Dolgo rezanje brez odsesavanja	Žago priklopite na eksterno sesalno napravo, njri. mali odpraševalnik
Spodnji premićni zašcitniPokrov se ne zapira ali pa se zapira le počasi	Ostružki in kosi lesa v spodnjem premičnem zašcitinemPokrovu	Odstranite ostruzke in kose lesa

9 Poseben pribor

• vodilo, enodelno kpl., dolžina 3 m naroč. Št. 200672
• vodilo, dvodelno kpl., dolžina 3 m naroč. Št. 037037
• vodilo - podajšek, dolžina 1,5 m naroč. Št. 036553
• adapterski par za vzporedni omejevalnik za obešanje na vodilo naroc. st. 037195
• list zage - HM 450 x 4,2 x 30, 20 zoB (vzdolzni/precni rez) naroč. Št. 092536
• list zage - HM 450 x 3,8 x 30, 12 zoB (vzdolznirez) naroč. Št. 092537
• list Žage - HM Ø 450 x 4,5 x 30, 34 zoB (prečni rez) naroč. Št. 092538
• list zage - HM 450 x 3,4 x 30, 86 zoB (zlozeni materiali) naroc. st. 092534
• vodilo F80, dolžina 800 mm naroč. Št. 204380
• vodilo F110, dolžina 1100 mm naroč. Št. 204381
• vodilo F160, dolžina 1600 mm naroč. st. 204365
• vodilo F210, dolžina 2100 mm naroč. Št. 204382
• vodilo F310, dolžina 3100 mm naroč. Št. 204383
• kotni omejevalnik F-WA naroč. Št. 205357

• pribor za vodilo:

• primež F-SZ 180MM naroč. Št. 207770

• povezovalni kos F-VS naroc. st. 204363

• torba za vodilo TZ-FST1600 naroc. st. 095257

• komplet torbe za vodilo F80/160 s kotnim omejevalnikom vsebuje: F80 + naroc. st. 209592 F160 + povezovalni kos + kotni omejevalnik + 2 primeza + torpedo za vodilo

• komplet torbe za vodilo F160/160 vsebuje: 2 x F160 + povezovalni kos naroč. st. 209591 + 2 primeža + turbo za vodilo

10 Eksplozijski pogled inseznam nadomestnih delov

Ustrezne informacije glede nadomestnih delov najdete na naši splletni strani: www.mafell.com

Obsah
