NAVODILA ZA UPORABO GS33VVWE0N SIEMENS

Opasnost za sigurnost/rad uredajal

Koristite samo originale rezervne dijelove.
Opasnost od ostecenja elektrostaticki osjetljivih sastavnih dijelova (ESD)!
Nemojte dodirivati module,ukljuucujuci prikljucke i rute vodiča.

Alatipomagala

Oznaka Pojedinosti Slike
Zašitna navlaka [00342013]	60 cm x 50 cm	BEN ZELOK URE Vorstide: Orlitsk Vorstide: Orlitsk Or Hauzgerät
Odvijač Phillips PH2
Nastavak Torx TX20 [00340865]	6,3 mm (1/4")
Odvijač s utorom Nož 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]		①

2021-03-11_9001631451 Autorska prava BSH Hausgeräte GmbH Stranica 29 od 543

Popravak

Gornji zglob vrata je uulkanjen.

4.5.2 Postavljanje zgloba vrata

Spodni zaves je vyjmuty.

Oprava

4.7.1 Demontaz polki 381
4.7.2 Montaz polki 381

4.7.1 Demontaz polki

Wyciagnac polke.

Póka jest wyjeta.

4.7.2 Montaz polki

1.2.1 Urovne nebezpečenstva

4.9.2 Montáz vyrobnika l'adu

Nasveti za popravilo - Zamrozovalnik

V zvezi tem dokumentom 456

1.1 Pomembne informacije 456

1.1.1 Namen 456
1.2 Razlaga simbolov 456
1.2.1 Stopne nevarosti 456
1.2.2 Simboli za nevamost. 456
1.2.3 Struktura opozoril 457
1.2.4 Splošni symboli 457

Varnost 458

2.1 Splośna varnożna navodila 458
2.1.1 Vsi gospodinskii aparati 458

Orodja in pripomocki 459

Popravilo 460

4.1 Zamenjava tesnila vrat. 460

4.1.1 Odstranjevanje tesnila vrat 460
4.1.2 Namestitev tesnila vrat 460

4.2.1 Odstranjevanje rocaja vrat. 463
4.2.2 Namestitev rocaja vrat 463

4.3Zamenjavarocaja easy opening handle 464

4.3.1 Odstranjevanje rocaja easy opening handle 464
4.3.2 Namestitev rocaja easy opening handle 464

4.4 Zamenjava zgornjega tečaja vrat 465

4.4.1 Odstranjevanje tečaja vrat 465
4.4.2 Namestitev tecaja vrat 467

4.5 Zamenjava zgornjega tecaja vrat (vrata s prikazovalnikom) 468

4.5.1 Odstranjevanje tečaja vrat 469
4.5.2 Namestitev tecaja vrat 470

4.6Zamenjavaspodnjega tecajavarat 471

4.6.1 Zamenjava spodnjega tečaja vrat 471
4.6.2 Namestitev spodnega tecaja vrat 471

4.7 Zamenjava police 472

4.7.1 Odstranjevanje police 472
4.7.2 Namestitev police 472

4.8 Zameniaya predala za zamrzniena zivila 473

4.8.1 Odstranjevanje predala za zamrznjena zivila 473
4.8.2 Namestitev predala za zamrznjena zivila 473

4.9 Zamenjava ledomata 474

4.9.1 Odstranjevanje ledomata 474
4.9.2 Namestitev ledomata 474

4.10 Zamenjava zgornje lucke LED 475

4.10.1 Odstranjevanje lucke LED 475
4.10.2 Namestitev zgornje lucke LED 476

V zvezi tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnorocem popravilu aparatov skladno z veljavno direktivo glede okoljsko primeme zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati dolocene rezervne dele, vkljucno z opozorili in tveganji.

Če imate kaksna vprasnja, se obmite na naso servisno sluzbo. Za škodo bomo odgovorni le, Če ste namige za popravila upostevali pravlino.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopne opozoril so sestavljene iz simbola in signalne besede. Signalna beseda ozna-cuje stopnjo nevamosti.

Stopna opozorila Pomen
NEVARNOST	Neuostoceanje opozorilnega sporocila bo povzročilo smrt ali hude poškodbe.
OPOZORILO	Neuostoceanje opozorilnega sporocila lahko povzroči smrt ali hude poškodbe.
PREVIDNO	Neuostoceanje opozorilnega sporocila lahko povzroči manjše poškodbe.
POZORI	Neuostoceanje opozorilnega sporocila lahko povzroči škodo na lastnini.

Preglednica 1: Stopje nevamosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vsti nevarosti. V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
!	Sprošno opozorilno sporočilo
1	Nevarnost zaradi elektrICIne napetosti
	Nevarnost eksplozije
	Nevarnost ureznin
	Nevarnost zmečkanin

V zvezi s tem dokumentom

Simbol za nevarnost Pomen
	Nevarnost zaradi vročih površin
	Nevarnost zaradi močnega magnetega polja
	Nevarnost zaradi neionizirajočega seva-nja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorla v tem Dokumentu imajo standardiziran videz in standardizirano strukturo.

NEVARNOST

Vrsta in vir nevarnostil

Morebitne posledice ob neupostevanju nearnosti/opozoria.

• Ukrepi in prepovedi za preprecevanje nevarnosti.

V naslednjemprimeru je prikazano opozorilo, ki opozjara pred elektrichnim udarom za radi delov pod napetostjo. Naveden je ukrdep za preprecevanje nevarmosti.

NEVARNOST

Nevarnost elektricega udara zaradi delov pod napetostjo!

Smrt zaradi elektricnegaudera

Izkliučite aparate iz elektríne nega omrežja vsaj 60 sekund pred začektom popravil.

1.2.4 Splošni symboli

V tem dokumentu so uporabljeni naslednjii splošni simboli:

Splošni simbol Pomen
i	Identifikacija posebnega nasveta (besedi- lo in/ali silka)
f	Identifikacija preprostega nasveta (samo besedilò)
	Identifikacija povezave na video vadnico

• Napake zaradi popravil elektricih component lahko povzrocijo elektrici udar!
• Aparat izkljucite iz elektricnega omreza vsaj 60 sekund pred zaćekom del
• Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpis, ki veljajo za posamezno državo.

Nevarnost poskodzaradi ostrih robov!

• Uporabljaje zašcitne rokavice.

Nevarnost zmeckanin med popravili, vzdrzevanjem, odpravljanem tezav ali servisom zaradi tezkih in premikajoch se component

• Uporablajte zašcitne Čevljne
  Tezke componente zavarujte pred padanjem.
  Delov telesa ne vystavljaite v premikajoce se componente.

Tveganje za varnost/delovanje aparata!

• Uporabljajte le originalne nadomestne dele.
  Tveganje poskodb elekrostaticno obcutljivih component (ESD)!
  Ne dotikajte se modulov, vklučno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Zaščitna krpa [00342013]	60 cm x 50 cm	Ist kozelné varkoce Kozelné Varkoce arsinehne ur Hockebe
Križni izvjac PH2
Nastavek Torx TX20 [00340865]	6,3 mm (1/4")
Plošcati izvjac Stebl	2.4 mm x 0.4 mm x 60 mm, v kompletu [00341820]	①

2021-03-11 9001631451 Avtorske pravice BSH Hausgeräte GmbH Stran 459 od 543

Popravilo

4.1 Zamenjava tesnila vrat

Zahteva:
Vrata so odprta.

4.1.1 Odstranjevanje tesnila vrat

1. V levem in desnem kotu sprostite tesnilo vrat iz utora.

1. Tesnilo vrat izvlecite iz utora.

4.1.2 Namestitev tesnila vrat

i	Debelina novega tesnila vrat se lahko nekoliko razlikuje od starega tesnila vrat. To ne vpliva na zapiranje in dolgoročno delovanje aparata.
i	Če ima aparat nastavljive tečaji al priključke tečajev, lahko zapiranje na-knadno tudi prilagodite.
i	Majhne stranske luknjve v tesnilu vrat imajo svoj namen (potrebne so za prezračevanje). Ne gre za proizvodne napake.

Popravilo

1. Preverite, ali je utor za tesnilo poskodovan.

1. Ce je utor za tesignilo poskodovan:

2. se obrnite na našo servisno sluzbo.

Majhma deformaciona tesnila vrat je obicajna in ne vpliva na njegovo delovanje. Priporocljivo je, da tesnilo vrat pred namestitvjo v aparat poravnate.

Tesnilo vrat lahko segrejete s susilinikom za lase all toplo vodo, da ga rocno preoblikujete.

1. Vogale tesnila zgoraj in spodaj potisnite v utor.

Popravilo

1. Celotno tesnilo korak po koraku potisnite v utor.

Aparat je odklopjen iz omreznepapetosti.
Vrata so odprta.

4.2.1 Odstranjevanje ročaja vrat

1. Odstranite dvaPokrovcka vijakov (1).
2. Odvijte vijaka (2).
3. Odstranite ročaj vrat (3).

4.2.2 Namestitev rocaja vrat

• Namestite v obratnem vrstnem redu.

Popravilo

4.3 Zamenjava rocaja easy opening handle

Posebna orodja:

Križni izvijač PH2
Zahteva:
Aparat je odklopjen iz omreznne napetosti.
Vrata so odprta.

4.3.1 Odstranjevanje rocaja easy opening handle

1. OdstranitePokrov rocaja easy opening handle (1).
2. Odvijte vijaka (2).

Ročaj easy opening handle je odstranjen.

4.3.2 Namestitev ročaja easy opening handle

- Namestite v obrathem vrstnem redu.

Popravilo

4.4 Zamenjava zgornjega tečaja vrat

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

Težki, veliki aparati!

Poskodbe hrbta in misic

Postopek odstranjevanja vrat aparata nj Izvaja samo pooblaše no strokovno osbej.
Za premikanje aparata sta potrebni dve osebi.

Uporabite samo ustrezno orodje in opremo.

Ostri robovi!

Ureznine

Uporabliaite zašcitne rokavice.

Zdrs nagjenih aparatov!

Nevarnost padajocih delov zaradi zrahljanih vijakov!

skoedbe zaradi padajooh delov.
- Komponento zašcitite pred pacdem.

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

• Komponento zašcitite pred padcem.

Zahteva:

Aparat je odklopjen iz omreznene napetosti.
Notranji elementi aparata so odstranjeni.

4.4.1 Odstranjevanje tečaja vrat

Popravilo

1. Aparat postavite na zadnjo stran.

2.1. Pokrovček zgornjega tečaja pritisnite na obeh straneh (1).

1. Pokrovček zgornjega tečaja povlecite stran (2).
2. OdstranitePokrovcekzgornjega tecaja (3)

Popravilo

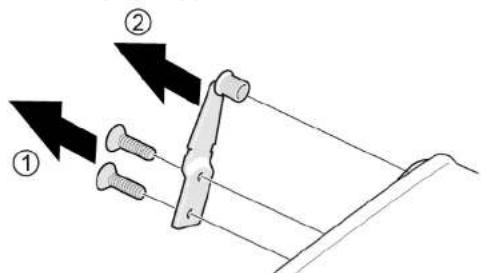

3.1.Odvijte vijaka (1).

1. Odstranite zgornji tečaj (2).

Zgomj teaj vrat je odstranjen.

4.4.2 Namestitev tečaja vrat

• Namestite v obrtnem vrstnem redu.

Popravilo

4.5 Zamenjava zgornjega tečaja vrat (vrata s prikazovalnikom)

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

A OPOZORILO

Težki, veliki aparati!

Poskodbe hrbta in misic

Postopek odstranjevanja vrat aparata naj izvaja samo pooblasce no strokovno osbej.
Za premikanje aparata sta potrebni dve osebi.

Uporabite samo ustrezno orodje in opremo.

PREVIDNO

Ostri robovi!

Ureznine

Uporabljaje zašcitne rokavice.

OPOZORILO

Zdrs nagjenih aparatov!

Nevarnost padajocih delov zaradi zrahljanih vijakov!
skoedbe zaradi padajocih delov.
Kcomponento zaicite pred padcem.

POZORI

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.
- Komponento zašcitite pred padcem.

NEVARNOST

Nevamrost elektricega udara zaradi delov pod napetostj! Ziviljenjska nevamrost zaradi elektricega udara v primuru nepravilnega popravila

Elektricne dele mora popraviti kvalificiran elektricar.
Po popravilu je treba izvesti preizkus varosti v skladu z VDE
0701 ali predpisi, ki velajo za posamezno drzavo.

NEVARNOST

Nevarnost elektrichega udara zaradi delov pod napetostjo!

nrt zaradi elektriconega udara
Izkluče aparate iz elektríne nega omreža vsaj 60 sekund pred začektom popravil.

Zahteva:

Aparat je odklopljen iz omrežne napetosti
Notranji elementi aparata so odstranjeni.

Popravilo

4.5.1 Odstranjevanje tečaja vrat

1. Aparat postavite na zadnjo stran.

2021-03-11 9001631451 Avtorske pravice BSH Hausgeräte GmbH Stran 469 od 543

Popravilo

2.1. Pokrovček zgornjega tečaja pritisnite na obeh straneh (1).
2. Pokrovček zgornjega tečaja povlecite stran (2).
3. Odstranite pokrovcek zgornjega tecaja (3).

3.1. OdstranitePokrovek odprnine za kable (1).
2. Odstranite kabelsko zašcito (2).
3. Odklopite elektricno povezavo (3).
4. Odvijte vijaka (4).
5. Odstranite zgomji tecaj (5).

4.5.2 Namecitev tecaja vrat

• Nomenclature
• Namesite v obratnem vrstnem redu.

Popravilo

Postopek odstranjevanja vrat aparata nj Izvaja samo pooblaše no strokovno osbej.
Za premikanje aparata sta potrebni dve osebi.

Uporabite samo ustrezno orodje in opremo.

PREVIDNO

Ostri robovil

Ureznine

Uporabljaje zašcitne rokavice.

A OPOZORILO

Zdrs nagjenih aparatov!

Nevarnost padajocih delov zaradi zrahljanih vijakov!

oskodbe zaradi padajocih delov.

Kcomponento zaicite pred padcem

POZORI

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

• Komponento zašćitite pred paccem

Zahteva:

Aparat je odklopljen iz omreznne napetosti.
Notranji elementi aparata so odstranjeni.
Aparat je postavljen na zadnjo stran.
Zgornji tecaj ie odstranjien.468

4.6.1 Zamenjava spodnega tečaja vrat

1. Odstranite yrata.

2.1.Odvijte vijk 1

1. Spodnji tečaj zavrtite navzven (2).
2. Odstranite spodji tecaj (3).

Spodnji tecaj je odstranjen.

4.6.2 Namestitev spodnega tečaja vrat

• Namestite v obrtnem vrstnem redu.

Popravilo

4.7 Zamenjava police

Zahteva:
Vrata so odprta.

4.7.1 Odstranjevanje police

Izvlecite polico.

Polica je odstranjena.

4.7.2 Namestitev police

• Namestile v obratnem vrstnem redu.

Popravilo

4.8.1 Odstranjevanje predala za zamrznjenaŽivila

1. Predal za zamrznjenaŽivila izvlecite do konca (1).
2. Odstranite predal za zamrznjenaŽivila (2).

Predal za zamrznjena Zivila je odstranjen.

4.8.2 Namestitev predala za zamrznjena zivila

• Nomenclature
• Namestile v obraltem vrstnem redu.

Popravilo

4.9 Zamenjava ledomata

Zahteva:
Vrata so odprta.

4.9.1 Odstranjevanje ledomata

1. Izvlecite predal za zamrzjenaŽivila z ledomatom (1).
2. Sprosite zatice (2)
3. Odstranite ledomat (3).

Ledomat je odstranjen.

4.9.2 Namestitev ledomata

• Namestite v obratnem vrstnem redu.

Popravilo

4.10 Zamenjava zgornje lucke LED

Posebna orodja:

Plošcati izvjac Steblo 2,4 mm x 0,4 mm x 60 mm. v kompletu [00341820]

Vas aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrdzevanja. To vrsto osvetlitve lahko popravi samo servisna sluzba ali pooblasceno strokovno osebj!

NEVARNOST

Nevarnost elektricega udara zaradi delov pod napetostjo!

Ziviljeniska nevarost zaradi elektrichega udara v primaru nepravilnega popravila

Elektricne dele mora popraviti kvalificiran elektricar.
- Po popavilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, kil veljoza za posamezno državo.

NEVARNOST

Jernost elektrichega udara zaradi delov pod napetostjol Smrt zaradi elektrichega udara
Izkljucite aparate iz elektricnega omrejva vsaj 60 sekund pred začekkom popravil.

PREVIDNO

Ostri robovil

Ureznine

Uporabljajte zaščitne rokavice.

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.
Odstranjeni so zgornji notranji elementi aparata.

4.10.1 Odstranjevanje lucke LED

Elektrni prikljucek lucke LED je odklopjen.

1. Sprosite zaticle lucke LED.

Popravilo

1. Lučko LED premaknite naprej in jo odstranite.

Lučka LED je odstranjena.

4.10.2 Namestitev zgornje lucke LED

• Namestite v obratnem vrstnem redu.
