GS33VVWE0N - Congelador SIEMENS - Manual de utilização gratuito

Marca	Siemens
Modelo	GS33VVWE0N
Tipo de produto	Congelador armário
Dimensões (A x L x P) aproximadas	185 x 60 x 65 cm
Peso líquido aproximado	70 kg
Classe energética	E (estimativa)
Consumo anual de energia	~250 kWh (estimativa)
Capacidade de congelamento	~20 kg/24h (estimativa)
Nível de ruído	~42 dB (estimativa)
Classe climática	SN-T (estimativa)
Iluminação interior	LED substituível
Funções principais	Congelamento rápido, alarme de temperatura, fabricador de gelo
Manutenção e limpeza	Descongelamento manual recomendado, limpeza interior com água morna
Segurança	Instruções de reparação com nível de risco, desligar antes da intervenção
Peças sobressalentes disponíveis	Junta da porta, puxador, dobradiças, prateleira, gaveta, fabricador de gelo, iluminação LED
Reparabilidade	Reparável pelo consumidor de acordo com conselhos de reparação

Perguntas frequentes - GS33VVWE0N SIEMENS

Como substituir a junta da porta do congelador GS33VVWE0N?

Para remover a junta antiga, retire-a da ranhura começando pelos cantos. Para a montagem, aqueça a nova junta com um secador de cabelo ou água quente para reformá-la, depois insira-a progressivamente na ranhura começando pelos cantos. Certifique-se de que a ranhura está intacta.

Como mudar o puxador da porta?

Desligue o aparelho e abra a porta. Retire as tampas dos parafusos, desaperte os dois parafusos com uma ponta Torx TX20, depois retire o puxador. A montagem é feita na ordem inversa.

Como substituir a dobradiça superior da porta?

Desligue o aparelho, remova os equipamentos interiores e coloque o aparelho de costas. Pressione a tampa da dobradiça de ambos os lados, retire-a, depois remova a tampa. Desaperte os dois parafusos e retire a dobradiça. Atenção: o aparelho é pesado, use duas pessoas.

Como mudar a iluminação LED superior?

Desligue o aparelho e abra a porta. Remova os equipamentos interiores superiores. Desloque a iluminação LED para a esquerda para desligar a conexão elétrica, solte os ganchos, depois retire a iluminação pela frente. A montagem é o inverso.

Como substituir a gaveta de alimentos congelados?

Abra a porta, extraia completamente a gaveta de alimentos congelados, depois retire-a. Para a montagem, insira a gaveta e empurre-a até ao fim.

Como desmontar o fabricador de gelo?

Abra a porta, extraia completamente a gaveta do recipiente com o fabricador de gelo, depois desengate os ganchos para remover o fabricador de gelo. A montagem é o inverso.

Quais são as precauções de segurança a tomar durante uma reparação?

Desligue o aparelho pelo menos 60 segundos antes de intervir. Use luvas de proteção contra arestas cortantes. Para aparelhos pesados, peça ajuda de duas pessoas e use ferramentas adequadas. Após a reparação, realize um teste de segurança de acordo com VDE 0701.

Onde posso encontrar peças sobressalentes para este modelo?

As peças sobressalentes originais estão disponíveis no serviço pós-venda Siemens. Use as referências indicadas no manual, por exemplo, a ponta Torx TX20 (00340865) ou a chave de fendas plana (00341820).

Como limpar o congelador GS33VVWE0N?

Desligue o aparelho, retire os alimentos e as gavetas. Limpe o interior com um pano macio e água morna. Evite produtos de limpeza abrasivos. Seque cuidadosamente antes de recolocar em funcionamento.

O que fazer em caso de problema com o fabricador de gelo?

Certifique-se de que o fabricador de gelo está corretamente engatado. Se estiver defeituoso, pode removê-lo e substituí-lo de acordo com o procedimento descrito no manual: abra a porta, retire a gaveta, desengate os ganchos e remova o fabricador.

MANUAL DE UTILIZADOR GS33VVWE0N SIEMENS

A alça de abertura fácil é removida.

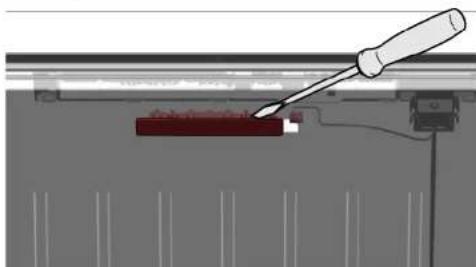

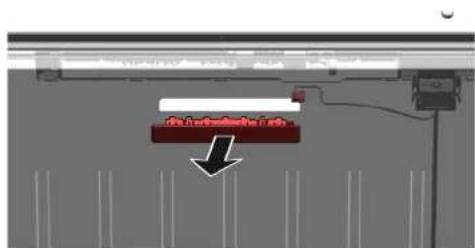

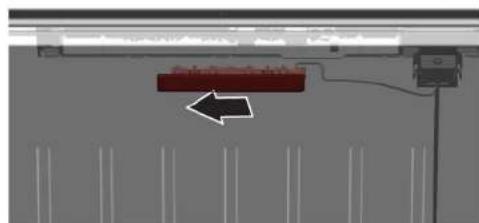

A luz LED é removida.

Informação para remontagem - Saldétava

1 Sobre este documento. 298

1.1 Informação importante 298

1.1.1 Objetivo 298 1.2 Explicação dos símbolos 298 1.2.1 Níveis de perigo 298 1.2.2 Símbolos de perigo 298 1.2.3 Estrutura dos avisos 299 1.2.4 Símbolos gerais 299

Segurança. 300

2.1 Instruções gerais de segurança 300 2.1.1 Para todos os eletrodomésticos 300

Acessórios e auxiliares 301

Reparação 302

4.1 Substituição da vedação da porta 302

4.1.1 Remoção da vedação da porta 302 4.1.2 Instalação da vedação da porta 302

4.2 Substituição da maçaneta da porta 305

4.2.1 Remoção da maçaneta da porta 305 4.2.2 Instalação da maçaneta da porta 305

4.3 Substituição da alça de abertura fácil (easy opening handle) 306

4.3.1 Substituição da alça de abertura fácil 306 4.3.2 Instalação da alça de abertura fácil 306

4.4 Substituição da dobradiça superior da porta 307

4.4.1 Remoção da dobradiça da porta 307 4.4.2 Instalação da dobradiça da porta 309

4.5 Substituição da dobradiça superior da porta (porta com display) 310

4.5.1 Remoção da dobradiça da porta 311 4.5.2 Instalação da dobradiça da porta 312

4.6 Substituição da dobradiça inferior da porta 313

4.6.1 Substituição da dobradiça inferior da porta 313 4.6.2 Instalação da dobradiça inferior da porta 313

4.7 Substituição da prateleira 314

4.7.1 Remoção da prateleira 314 4.7.2 Instalação da prateleira 314

4.8 Substituição do recipiente de alimentos congelados 315

4.8.1 Remoção do recipiente de alimentos congelados 315 4.8.2 Instalação do recipiente de alimentos congelados 315

4.9 Substituição do recipiente de gelo 316

4.9.1 Remoção do recipiente de gelo 316 4.9.2 Instalação do recipiente de gelo 316

4.10 Substituição da lâmpada LED superior 317

4.10.1 Remoção da lâmpada LED 317 4.10.2 Instalação da lâmpada LED superior 318

1.1 Informações básicas

1.1.1 Objetivo

Estas instruções de reparação destinam-se ao consumidor, para que possa reparar o aparelho de forma independente, em conformidade com o Regulamento de Ecodesign aplicável (a partir de 03.2021).

2.1 Instruções gerais de segurança 389

2.1.1 Todos os eletrodomésticos 389

Ferramentas e auxiliares 390

Reparação 391

4.1 Substituir a junta da porta 391

4.1.1 Remover a junta da porta 391 4.1.2 Instalar a junta da porta 391

4.2 Substituir o puxador da porta 394

4.2.1 Remover o puxador da porta 394 4.2.2 Instalar o puxador da porta 394

4.3 Substituir o puxador "easy opening" 395

4.3.1 Remover o puxador "easy opening" 395 4.3.2 Instalar o puxador "easy opening" 395

4.4 Substituir a dobradiça superior da porta 396

4.4.1 Remover a dobradiça da porta.. 396 4.4.2 Instalar a dobradiça da porta 398

4.5 Substituir a dobradiça superior da porta (porta com visor). 399

4.5.1 Remover a dobradiça da porta 400 4.5.2 Instalar a dobradiça da porta 401

4.6 Substituir a dobradiça inferior da porta 402

4.6.1 Substituir a dobradiça inferior da porta 402 4.6.2 Instalar a dobradiça inferior da porta 403

4.7 Substituir a prateleira 404

4.7.1 Remover a prateleira 404 4.7.2 Instalar a prateleira 404

4.8 Substituir o recipiente para alimentos congelados 405

4.8.1 Remover o recipiente para alimentos congelados 405 4.8.2 Instalar o recipiente para alimentos congelados 405

4.9 Substituir a máquina de fazer gelo 406

4.9.1 Remover a máquina de fazer gelo 406 4.9.2 Instalar a máquina de fazer gelo 406

4.10 Substituir a iluminação LED superior 407

4.10.1 Remover a iluminação LED 407 4.10.2 Instalar a iluminação LED superior 408

Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio, de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

Em caso de dúvidas, entre em contacto com o serviço de apoio ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparação tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Níveis de perigo

Os níveis de perigo são compostos por um símbolo e uma palavra-sinal. A palavra-sinal indica a gravidade do perigo.

Nível de avis Significado
PERIGO	A não observança da mensagem de avisso的结果a em morte ou ferimentos gra-ves.
AVISO	A não observança da mensagem de avisopode resultar em morte ou ferimentosgraves.
CUIDADO	A não observança da mensagem de avisopode resultar em ferimentos ligeiros.
ATENÇÂO!	A não observança da mensagem de avisopode resultar em danos materiais.

Tabela 1: Níveis de perigo

1.2.2 Símbolos de perigo

Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo.

Neste documento são utilizados os seguintes símbolos de perigo:

Símbolo de perigo Significado
!	Mensagem geral de征求意见
9	Perigo de tensão电解tica
	Risco de explosão
	Perigo de cortes

Sobre este documento

Simbolo de perigo Significado
	Perigo de esmagamento
	Perigo de superficies quentes
	Perigo de campo eletromagnético intenso
	Perigo de radiação não-ionizante

Tabela 2: Símbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos neste documento possuem um aspeto normalizado e uma estrutura normalizada.

Tipo e origem do perigo!

Possível consequência de evitar o perigo / como: Medidas e procedimentos para prevenir o perigo.

O seguinte exemplo mostra um aviso que adverte contra choques elétricos devido a partes sob tensão. A medida para evitar o perigo é mencionada.

Morte por eletrocussão

Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

1.2.4 Símbolos gerais

Neste documento são utilizados os seguintes

Simbolo ger. Significado
i	Identificacao de uma dica especial (texto e/ou ilustracao)
f	Identificacao de uma dica simples (apes nao texto)
	Identificacao de uma ligaacao para um tu- torial em video
	Identificacao das ferramentas necessarias
	Identificacao das condições antes ne- cessarias
if	Identificacao de uma condicao (se ..., en- tao...)
	Identificacao de um resultado
Iniciar Identificacao de uma tecla ou botao
[00123456] Identificacao de um numero de Estado Identificacao de um texto exibido / janela (no visor do aparelho)

Tabela 3: Símbolos gerais

Segurança

2.1 Instruções gerais de segurança

2.1.1 Todos os eletrodomésticos

Risco de choque elétrico devido a partes sob tensão!

• Erros por reparações envolvendo componentes elétricos podem provocar choques elétricos! Desligue o aparelho da rede elétrica pelo menos 60 segundos antes de iniciar o trabalho.
• Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

Risco de ferimentos causados por arestas vivas!

Use luvas de proteção.

Risco de esmagamento durante trabalhos de reparação, manutenção, resolução de problemas e serviço devido a componentes pesados e móveis

Use calçado de proteção. Proteja os componentes pesados contra quedas. - Não introduzir partes do corpo em componentes móveis.

Risco para a segurança/funcionamento do aparelho!

Utilize apenas peças sobressalentes originais.

Risco de danos em componentes eletrostaticamente sensíveis (ESDs)!

• Não toque nos módulos, incluindo ligações e percursos condutores.

Ferramentas e auxiliares

Designação Detalhes Imagens
Pano protetor [00342013]	60 cm x 50 cm	Velas lateralis Varicos lateralis o Hacigura
Chave de parafus- sos Phillips PH2
Ponta Torx TX20 [00340865]	6,3 mm (1/4")
Chave de fendas Lámina 2,4 mm x 0,4 mm x 60 mm, no kit [00341820]		①

Pré-requisito: A porta está aberta.

4.1.1 Remover a junta da porta

1. Solte a junta da porta da ranhura nos cantos direito e esquerdo.

1. Puxe a junta da porta para fora da ranhura.

A junta da porta está removida.

4.1.2 Instalar a junta da porta

i	A espessura da nova junta da porta pode divergir ligeiramente da da jun- ta antiga da porta. Istão não afetará o comportamento de fecho nem o funçãoamento a longo termo.
j	Se o seu aparecido disposing de dobradiças ou fixações de dobradiça ajustaveis, poderá optimizar o comportamento de fecho subsequentem- te.
i	Os pequenos orificções laterais na junta da porta são funcionais (necessá- rios à ventilação). Não se traté de falhas de produção.

Reparação

1. Se a ranhura para a junta estiver danificada,
2. contacte o serviço de apoio ao consumidor.

Uma deformação ligeira da junta da porta é normal e não afeta o seu

funcionamento. Recomenda-se que a junta da porta seja endireitada

antes de ser inserida no aparelho.

Aqueça a junta da porta com um secador de cabelo ou água quente e mude a

sua forma manualmente.

1. Empurre os cantos da junta em cima e em baixo para a ranhura.

Reparação

1. Pressione a junta inteira gradualmente para dentro da ranhura.

A junta da porta está instalada.

4.2 Substituir o puxador da porta

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Chave de fendas Lâmina 10 mm x 1,6 mm x 200 mm

Pré-requisito:

O aparelho está desligado da alimentação elétrica. A porta está aberta.

4.2.1 Remover o puxador da porta

1. Remova duas tampas roscadas (1).
2. Desaperte dois parafusos (2).
3. Remova o puxador da porta (3).

O puxador da porta está removido.

4.2.2 Instalar o puxador da porta

• Instale pela ordem inversa.

Reparação

4.3 Substituir o puxador "easy opening"

Ferramentas necessárias:

Chave de parafusos Phillips PH2

Pré-requisito:

O aparelho está desligado da alimentação elétrica. A porta está aberta.

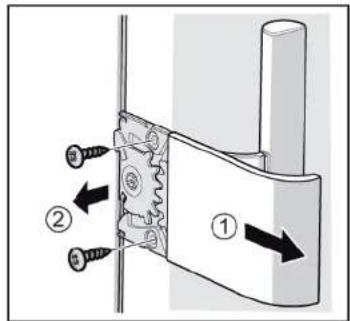

4.3.1 Remover o puxador "easy opening"

1. Remova a tampa do puxador "easy opening" (1). 2. Desaperte dois parafusos (2).

O puxador "easy opening" está removido.

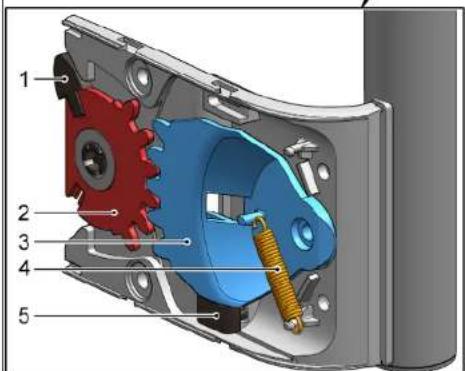

4.3.2 Instalar o puxador "easy opening"

O mecanismo do puxador "easy opening" deve ser ajustado adequadamente antes da instalação. O gráfico mostra a disposição correta da haste de toque (1), dos segmentos dentados (2) e (3), da mola (4) e do batente limitador (5) para a instalação da porta do lado esquerdo.

A disposição dos subcomponentes do puxador "easy opening" para a instalação da porta do lado direito vem descrita no documento "Instruções de instalação".

• Instale pela ordem inversa.

Reparação

4.4 Substituir a dobradiça superior da porta

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Proteja o componente contra as quidas.

Pré-requisito:

O aparelho está desligado da alimentação elétrica. As fixações interiores do aparelho estão removidas.

4.4.1 Remover a dobradiça da porta

Reparação

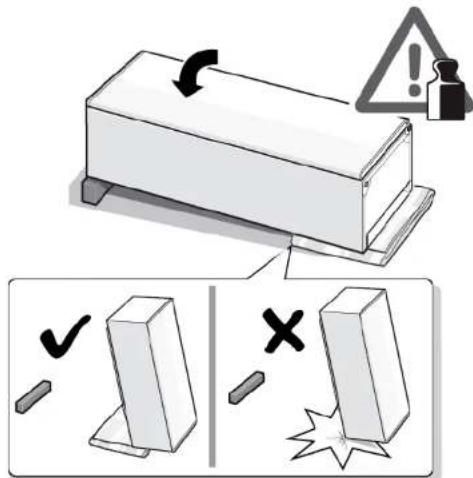

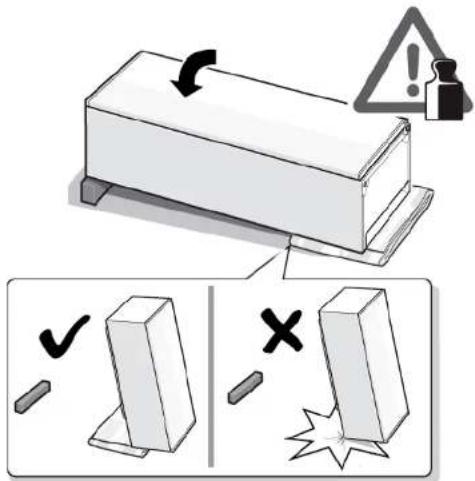

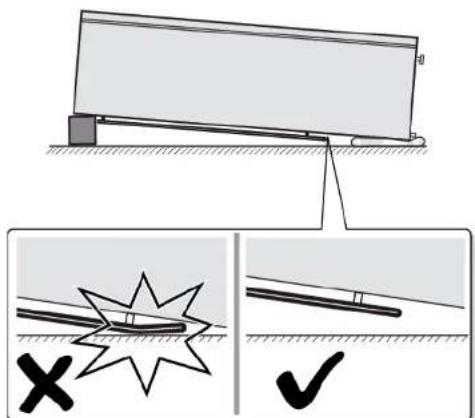

1. Coloque o aparelho sobre o lado traseiro.

2.1. Pressione a tampa da dobradiça superior de ambos os lados (1).

1. Extraia a tampa da dobradiça superior (2).
2. Remova a tampa da dobradiça superior (3).

Reparação

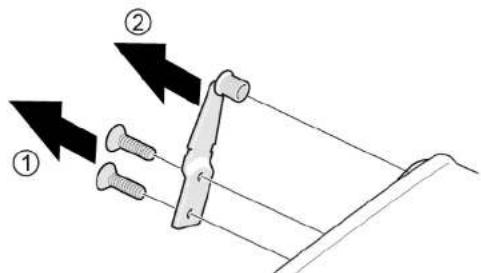

3.1. Desaperte dois parafusos (1).

1. Remova a dobradiça superior (2).

A dobradiça superior da porta está removida. 4.4.2 Instalar a dobradiça da porta - Instale pela ordem inversa.

Reparação

4.5 Substituir a dobradiça superior da porta (porta com visor)

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

AVISO

Lesões nas costas e musculares

A operação de remoção da porta do aparelho deve ser executada apenas por especialistas formados. - São necessárias duas pessoas para mover o aparelho.

Use apenas ferramentas e equipamento adequados.

CUIDADO

Arestas vivas!

Lesões por corte

Use luvas de proteção.

AVISO

Deslizamento de aparelhos inclinados!

Fraturas ósseas / ferimentos de esmagamento

Proteja os aparelhos contra o deslizamento.

CUIDADO

Risco de queda de peças devido a parafusos desapertados!

Risco de queda de peças.

Proteja o componente contra quedas.

ATENÇÃO!

Risco de queda de peças devido a parafusos desapertados!

Danos em outros componentes do aparelho ou na casa do cliente, p. ex.

no pavimento.

Proteja o componente contra quedas.

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Risco de vida devido a choque elétrico em caso de reparação inadequada.

As partes elétricas devem ser reparadas por um eletricista qualificado. - Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Morte por eletrocussão

• Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

Pré-requisito: O aparelho está desligado da alimentação elétrica. As fixações interiores do aparelho estão removidas.

Reparação

4.5.1 Remover a dobradiça da porta

1. Coloque o aparelho sobre o lado traseiro.

Reparação

1. Pressione a tampa da dobradiça superior de ambos os lados (1). 2. Extraia a tampa da dobradiça superior (2). 3. Remova a tampa da dobradiça superior (3).

1. Remova a tampa da caixa de cabos (1). 2. Remova a proteção dos cabos (2). 3. Desconecte a ligação elétrica (3). 4. Desaperte dois parafusos (4). 5. Remova a dobradiça superior (5).

A dobradiça superior da porta está removida.

4.5.2 Instalar a dobradiça da porta

• Instale pela ordem inversa.

Reparação

4.6 Substituir a dobradiça inferior da porta

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Pré-requisito:

O aparelho está desligado da alimentação elétrica. As fixações interiores do aparelho estão removidas. O aparelho é colocado sobre o lado traseiro.

A dobradiça superior está removida,→399

4.6.1 Substituir a dobradiça inferior da porta

1. Remova a porta.

2.1. Desaperte o parafuso (1).

1. Vire a dobradiça inferior para fora (2).
2. Remova a dobradiça inferior (3).

A dobradiça inferior está removida.

Reparação

4.6.2 Instalar a dobradiça inferior da porta

• Instale pela ordem inversa.

Reparação

4.7 Substituir a prateleira

Pré-requisito: A porta está aberta.

4.7.1 Remover a prateleira

Puxe a prateleira para fora.

A prateleira está removida.

4.7.2 Instalar a prateleira

• Instale pela ordem inversa.

Reparação

4.8 Substituir o recipiente para alimentos congelados

Pré-requisito: A porta está aberta.

4.8.1 Remover o recipiente para alimentos congelados

1. Puxe o recipiente para alimentos congelados inteiramente para fora (1). 2. Remova o recipiente para alimentos congelados (2).

O recipiente para alimentos congelados está removido.

4.8.2 Instalar o recipiente para alimentos congelados

Instale pela ordem inversa.

Reparação

4.9 Substituir a máquina de fazer gelo

Pré-requisito:

A porta está aberta.

4.9.1 Remover a máquina de fazer gelo

1. Puxe para fora a prateleira do recipiente e para alimentos congelados com máquina de fazer gelo (1).
2. Solte os ganchos (2).
3. Remova a máquina de fazer gelo (3).

A máquina de fazer gelo está removida.

4.9.2 Instalar a máquina de fazer gelo

• Instale pela ordem inversa.

Reparação

4.10 Substituir a iluminação LED superior

Ferramentas necessárias:

Chave de fendas Lâmina 2,4 mm x 0,4 mm x 60 mm, no kit [00341820]

O seu aparelho dispõe de uma iluminação LED. Estas iluminações não podem ser reparadas pelo consumidor ou por técnicos autorizados!

PERIGO

Risco de choque elétrico devido a partes sob tensão! Risco de vida devido a choque elétrico em caso de reparo da

As partes elétricas devem ser reparadas por um eletricista qualificado. - Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

PERIGO

Risco de choque elétrico devido a partes sob tensão! Morte por eletrocussão

Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

CUIDADO

O aparelho está desligado da alimentação elétrica. A porta está aberta. As fixações interiores superiores estão removidas.

4.10.1 Remover a iluminação LED

1. Desloque a iluminação LED para o lado esquerdo.

A ligação elétrica da iluminação LED está desligada.

1. Solte os ganchos da iluminação LED.

Reparação

1. Remova a iluminação LED, avançando-a.

A iluminação LED está removida. 4.10.2 Instalar a iluminação LED superior Instale pela ordem inversa.

Monte seguindo o procedimento de desmontagem em ordem inversa.

Repararea
