BRUKSANVISNING GS33VVWE0N SIEMENS

4.1.1 Demontering av dorpakning 346
4.1.2 Montering av dorpakning 346

4.2 Utskifting av dorhandtak 349

4.2.1 Demontering av dorhandtak 349
4.2.2 Montering av dorhandtak 349

4.1.1 Demontering av dorpakning

4.1.2 Montering av dorpakning

4.2.2 Montering av dorhandtak

Monteres i motsatt rekkefolge.

Reparasjon

Verktyg och hjälpmedel. 504

Reparation 505

4.1 Byta dorrpackning 505
4.1.1 Ta bort dorrpackning 505
4.1.2 Montera dorrpackning 505

4.4 Byta dörrens övre gangjärn 510

4.4.1 Ta bort dorrens gangjarn 510
4.4.2 Montera dörrens gängjärn 512

4.5 Byta dörrens övre gangjärn (dorr med display) 513
4.5.1 Ta bort dörrens gangjärn 514
4.5.2 Montera dorrens gangjarn 515

4.6 Byta dörrens nedre gangjarn 516
4.6.1 Byta dorrens nedre gangjam 516
4.6.2 Montera dorrens nedre gangjam 516

4.7 Byta hylla 517
4.7.1 Ta bort hylla 517
4.7.2 Montera hylla 517

4.8 Byta fack for frysta matvaror 518

4.8.1 Ta bort fack for frysta matvaror 518
4.8.2 Montera fack for frysta matvaror 518

4.9 Byta ismaskin 519

4.9.1 Ta bort ismaskin 519
4.9.2 Montera ismaskin 519

4.10 Byta oversta LED-lampan 520

4.10.1 Ta bort LED-lampan 520
4.10.2 Montera oversta LED-lampan 521

Om detta Dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparations tips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestammelser (som gäller 03/2021).

De innehaller information om hur vissa reservdilar skya bytas samt tillhOrande varmingar och risker.

Kontakta var kundtjanst om du har fragor. Vi atar oss bara ansvar for skador om repa-. rationstipsen har folits korrekt.

1.2 Symbolforklaringar

1.2.1 Faronivae

Varningsnivaerna bestar av en symbol och ett signalord. Signalordet visar hur allvarlig faran ar.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet fälls kom- mer det att leda till dödsfall eller allvarliga persökador.
VARNING!	Om inte varningsmeddelandet fälls kan det leda till dödsfall eller allvarliga persökador.
FÖRSIKTIGT!	Om inte varningsmeddelandet fälls kan det leda tilllettare persökador.
OBS!	Om inte varningsmeddelandet fälls kan det leda till materialskador.

Grafik 1: Faronivae

1.2.2 Risksymboler

Risksymboler ar symboler som visar typen av fara.

Foljande risksymboler anvands i detta dokument:

Risksymbol Innebörd
!	Allmänt vamingsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara für skärskador
	Fara für krosskador

Om detta Dokument

Risksymbol Innebörd
	Fara på grund av heta ylor
	Fara på grund av starka magneffältn
	Fara på grund av iced-joniserande strål- ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Följande exempel visar en varning som varmar for elstötar fran strömforande delar. Det stär vilken atgård som forebygger faran.

1.2.4 Allmanna symboler

Foljande allmanna symboler anvands i detta dokument:

Allm. symbol Innebörd
i	Identifizierung av ett särskilt tips (text och/el-ler bild)
o	Identifizierung av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifizierung av en länk till en videohand- ledning
	Identifizierung av verktyg som behövs
	Identifizierung av villkor som@måste vara uppfyllda
	Identifizierung av ett tillstand (om ..., sã ...)
	Identifizierung av ett resultat
[Start]Identifizierung av en tangent aller knapp
[00123456] Identifizierung av ett materialnummer
Status Identifizierung av text/fönster som visas (i maskinens display)

Grafik 3: Allmanna symboler

Sakerhet

2.1 Allmanna sakerhetsanvisningar

2.1.1 Alla hushallsmaskiner

Fel vid reparationer som beror elkomponenter kan orsaka elstotar!
Koppla bort maskinen fran elnätet minst 60 sekunder innan arbetet paborjas.
Lat utfora ett sakerhetest after reparationen, i enlighet med VDE 0701 ell er landsspecifika regler.

Anvand skyddshandskar.

Risk for krosskador vid reparation, underhall, felsokning och service pa grund av tunga och rorliga componenter

Anvand skyddsskor.
Sakra tunga komponenter sa att de inte faller ner.
- Stick inte in kroppsdelar i rroliga komponenter.

Risk for maskinens sakerhet/funktion!

• Använd endast originaldelar.
  Risk for skador pa komponenter kansliga for statisk elektricitet (ESD)!
  Ror inte modulerna somt anslutninger och stromforande ledninger.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa [00342013]	60 cm x 50 cm	Inkjetne Rite Vorzeitliche Ölförderung Wertminderungs für Hochwürdigis
Phillips-skruvmejsel PH2
Torxbits TX20 [00340865]	6.3 mm (1/4")
Spärskruvmejsel Blad	2.4 mm x 0.4 mm x 60 mm, i kitet [00341820]	1

2021-03-11 9001631451 Copyright BSH Hausgeräte GmbH Sida 504 av 543

Reparation

4.1 Byta dorrpackning

Forutsattning:
Dörren ar öppen.

4.1.1 Ta bort dorrpackning

1. Lossa dörpackingen fran sparet hogra och vänstra homet.

1. Dra ut dorpackningen fran sparet.

i	Dennya dörnpackingens tjocklek kan avvika nagot fran den gamla dörnpackingens tjocklek. Detta kommt inte paverka stängningsegenskapema aller Funktionen langsikitigt.
i	Om apparaten har justerbara gängjärn eller gangjärnsfaden kan du opti-mera stängningsegenskaperna senare.
i	Små sidohål dörnpackingen fyller en Funktion (krävs För ventilation).Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrolera om sparet for packningen har skador.

1. Om sparef for packningen ar skadat: Kontakta kundtjanst.

3

Viss deformering av dorrpackungen ar normal och paverkar inte packningengen funktion. Det rekommenderas att man stracker dorpackungen innan den sattis in i apparaten.

Varmdorpackninger med en hartork erler hett vatten och forma om den med handerna.

1. Tryck in packningens hörn langst upp och langst ner i sparet.

Reparation

Dorrpackningen ar monterad.

2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida 507 av 543

Reparation

Montera i omvänd ordning.

Reparation

Montera i omvand ordning.

Reparation

4.4 Byta dörrens övre gangjärn

Nödvändiga verktyg:

Torxbits TX20 6,3 mm (1/4") [00340865]

WARNING!

Tunga och skrymmande apparater!

Rygg- och muskelskador

Latendastutbildad personal ta bort dorren fran apparaten.
Det kravs tvä personer for att flytta apparaten.
Anvand endast passande verktyg och utrusting.

FORSIKTIGT!

Vassa kanter!

Skärskador

Anvand skyddshandskar.

VARNING!

Lutande maskiner kan glida!
Frakturer/krosskador
Sakra maskiner sa att de inte kan glida.

A ForsikTIGT!

Risk for fallande delar pa grund av lossade skruvar!
Personskador pā ground av fallande delar.
Sakra komponenter sa att de inte faller ner.

OBS!

Materiella skador pa andra delar av maskinen ell er i kundens hem, t.ex.

vidbotten.

Sakra componenter sa att de inte faller ner.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.

4.4.1 Ta bort dorrens gangjärn

Reparation

1. Lagg ner apparaten pa baksidan.

2.1. Tryck pā det övre gängjärnnsskyddet pā báda sider (1).

1. Flytta ut det övre gangjärnsskyddet (2).
2. Ta bort det ovre gangjarnsskyddet (3).

Reparation

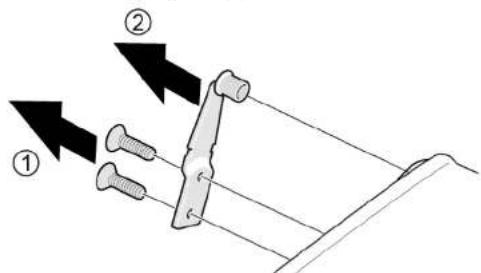

3.1. Skruva ur de tva skruvarna (1). 2. Ta bort det övre gangjarnet (2)

Dorrens övre gangjärn har tagits bort.
4.4.2 Montera dorrens gangjärn
Montera i omvand ordning.

Reparation

4.5 Byta dörrens övre gangjärn (dorr med display)

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

VARNING!

Tunga och skrymmande apparater!

Rygg- och muskelskador

Lat endast utbildad personal ta bort dorren fran apparaten.
Det kravs tvä personer for att flytta apparaten.
Använd endast passande verktyg och utrustning.

A ForsIKTIG!

Vassa kanter!

Skärskador

Anvand skyddshandskar.

VARNING!

Lutande maskiner kan

Frakturer/krosskador

Sakra maskiner sa att deinte kan glida.

A ForsIKTIG!

Personskador pā Grund av fallande delar.

Sakra komponenter sa att de inte faller ner.

OBS!

Materiella skador pa andra delar av maskinen ellr i kundens hem, t.ex.

vidbotten.

Sakra komponenter sa att deinte faller ner.

FARA!

Risk for elstotar på grund av stromforande delar!

sfarpa ground av elstotar vid felaktiga reparationer

Elektriska delar ske repareras av behörig elektriker.
Lat utfora ett sakerhetest after reparationen, i enlighet med VDE 0701 erll landspecifica regler.

FARAI

Dödsfall pá grund av elstótar

Koppla bort maskiner fran elforsorjningen minst 60 sekunder innar reparationpabojas.

Förutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.

Reparation

4.5.1 Ta bort dorrens gangjärn

1. Lagg ner apparaten pa baksidan.

Reparation

2.1. Tryck pa det ovre gangjarnsskyddet pa bada sider (1).
2. Flyta ut det ovre gangjarmsskyddet (2).
3. Ta bort det ovre gangjarnsskyddet (3).

3.1. Ta bort kabelboxholjet (1).
2. Ta bort kabelskyddet (2).
3. Lossa elanslutningen (3).
4. Skruva ur de tva skruvarna (4).
5. Ta bort det övre gangjarnet (5).

4.5.2 Montera dörrens gängjärn

Montera i omvand ordning.

Reparation

4.6 Byta dörrens nedre gängjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

A VARNING!

Tunga och skrymmande apparater!

Rygg- och muskelskador

Lat endast utbildad personal ta bort dorren fran apparaten.
Det kravs tvä personer for att flytta apparaten.
Använd endast passande verktyg och utrustning.

A ForsIKTIG!

Vassa kanter!

Skarskador

Anvand skyddshandskar.

A VARNING!

Lutande maskiner kan glida!
Frakturer/krosskador
Sakra maskiner sa att deinte kan glida.

A ForsIKTIG!

Risk for fallande delar pa ground av lossade skruvar!
Personskador pā grund av fallande delar.
Sakra komponenter sa att de inte faller ner.

OBS!

Risk for fallande delar pa ground av lossade skruvar!
Materiella skador pa andra delar av maskinen erler kundens hem, tex. vid botten.
Sakra komponenter sa att de inte faler ner.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.
Apparaten ligger pa baksidan.
Det övre gängiärmet har tagits bort.→513

4.6.1 Byta dorrens nedre gangjärn

1. Ta bort dorren.

2.1. Skruva ur skruven (1).

1. Vrid ut det nedre gangjarnet (2).
2. Ta bort det nedre gangjarnet (3).

4.6.2 Montera dörrens nedre gängjärn

Montera i omvand ordning.

Reparation

4.7 Bytha hylla

Forutsattning:
Dörren ar öppen.

4.7.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.8 Byta fack for frysta matvaror

Forutsattning:
Dörren ar öppen.

4.8.1 Ta bort fack for frysta matvaror

1.Dra ut facet for frysta matvaror helt (1).
2. Ta bort facet for frysta matvaror (2)

Facket for frysta matvaror har tagits bort.

4.8.2 Montera fack for frysta matvaror

Montera i omvand ordning.

Reparation

4.9 Byta ismaskin

Forutsattning:
Dörren ar öppen.

4.9.1 Ta bort ismaskin

1. Dra ut hyllan med jacket for frysta matvaror med ismaskin (1).
2. Lossa hakama (2). 3. Ta bort ismaskinen (3).

Montera i omvand ordning.

Reparation

4.10 Byta oversta LED-lampan

Nödvändiga verktyg:

Sparskruvmejsel Blad 2,4 mm x 0.4 mm x 60 mm, i kitet [00341820]

Din apparat har en underhallsfri LED-lampa.

Dessa lampor far endast bytas av kundtjänst ell er auktoriserade tekniker!

FARAI

Risk for elstotar pa ground av strömforande delar!

rfsara pa grund av elstotar vid felaktiga reparationer

Elektriska delar ske repareras av behorig elektriker.
Lat utfora ettsakerhetstest after reparationen, i enlight med VDE
0701 ellerrlandsspecifika regler.

FARAI

Dödsfall pa grund av elstötar

Koppla bort maskiner fran elforsörningen minst sekunder innan reparationen pabörjas.

FORSIKTIGT!

Vassa kanter!
Skarskador
Anvand skyddshandskar.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Dorren ar Oppen.
Tillbehör överst inuti apparaten har tagits bort.

4.10.1 Ta bort LED-lampan

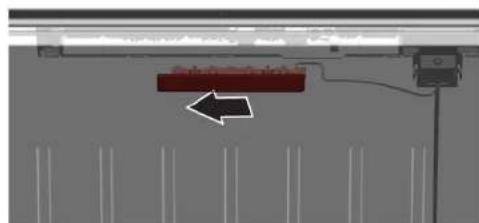

1. Flytta LED-lampan at vänster.

LED-lampans elanslutting ar bortkopplad.

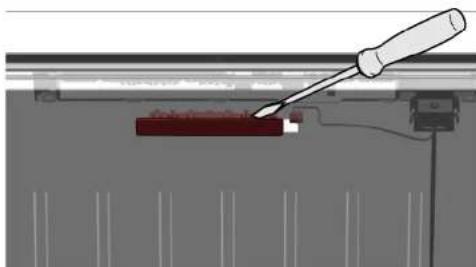

1. Lossa LED-lampans hakar.

Reparation

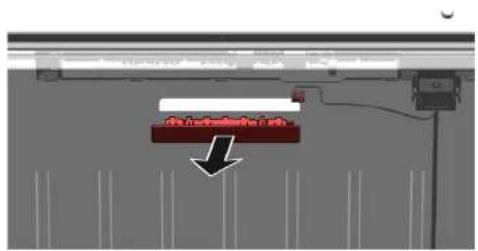

1. Ta bort LED-lampan genom att flyta den framat.

Montera i omvand ordning.
