MANUALE UTENTE GS33VVWE0N SIEMENS
Consigli di riparazione - Congelatore
Utilizzato del documento 275
1.1 Avertenze importanti 275
1.1.1 Scopo 275
1.2 Spiegazione dei symboli 275
1.2.1 Livelli di pericolo 275
1.2.2 Simboli di pericolo 275
1.2.3 Struttura degli avvertimenti 276
1.2.4 Simboli generici 276
A Sicurezza 277
2.1 Note generali sulla sicurezza 277
2.1.1 Tutti gli elettrodomestici 277
Strumenti ausili. 278
Riparazione 279
4.1 Sostituzione della guarnizione della porta 279
4.1.1 Smontaggio della guarnizione della porta 279
4.1.2 Montaggio della quarizione della porta 279
4.2 Sostituzione della maniglia della porta 282
4.2.1 Smontaggio della maniglia della porta 282
4.2.2 Montaggio della maniglia della porta 282
4.3 Sostituzione della easy opening handle 283
4.3.1 Smontaggio della easy opening handle 283
4.3.2 Montaggio della easy opening handle 283
4.4 Sostituzione della cerniera superiore della porta 284
4.4.1 Smontaggio della cerniera della porta 284
4.4.2 Montaggio della cerniera della porta 286
4.5 Sostituzione della cerniera superiore della porta (porta con display) 287
4.5.1 Smontaggio della cerniera della porta 288
4.5.2 Montaggio della cerniera della porta 289
4.6 Sostituzione della cerniera inferiore della porta 290
4.6.1 Sostituzione della cerniera inferiore della porta 290
4.6.2 Montaggio della cerniera inferiore della porta 291
4.7 Sostituzione del ripiano 292
4.7.1 Smontaggio del ripiano 292
4.7.2 Montaggio del ripiano 292
4.8 Sostituzione del cassetto surgelati 293
4.8.1 Rimozione del cassetto surgelati 293
4.8.2 Inserimento del cassetto surgelati 293
4.9 Sostituzione del fabbricatore di ghiaccio 294
4.9.1 Smontaggio del fabbricatore di ghiaccio 294
4.9.2 Montaggio del fabbricatore di ghiaccio 294
4.10 Sostituzione della luce a LED superiore 295

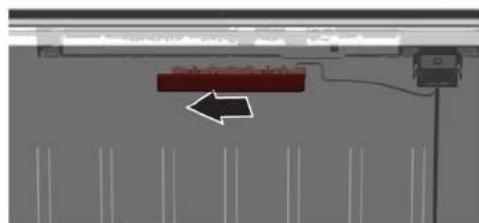

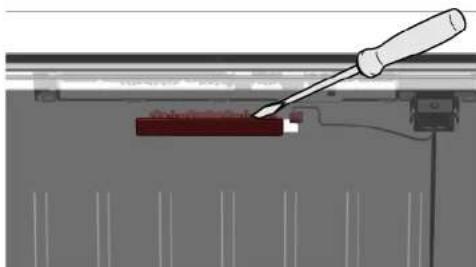

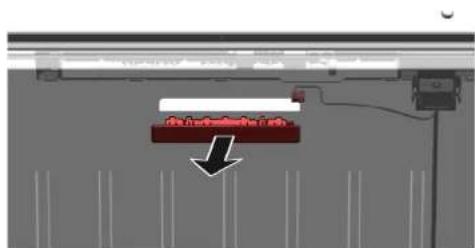

4.10.1 Smontaggio della luce a LED 295
4.10.2 Montaggio della luce a LED superiore 296
Utilizzo del documento
1.1 Avvertenze importanti
1.1.1 Scopo
Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).
Contegono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle averenze e i rischi correlati.
In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.
1.2 Spiegazione dei simboli
1.2.1 Livelli di pericolo
I livelli di averporto corrispondono a un significato accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolò.
| Livello di averporto Significativo | |
| PERICOLO | Ignorare quello messaggio di averiti-amento comporta rischio di morte o ferite gravi. |
| AVVERTENZA | Ignorare quello messaggio di averiti-amento piùicomportare rischio di morte o ferite gravi. |
| ATTENZIONE | Ignorare quello messaggio di averiti-amento piùcomportare ferite di minore gravità. |
| ATTENZIONE! | Ignorare quello messaggio di averiti-amento piùcomportare danni materiali. |
Tabella 1: Livelli di penicolo
1.2.2 Simboli di pericolo
I symboli di pericolò sono illustrazioni che specificano la tipologia di rischio.
Nella presente documentazione vengono utilizzati seguenti simboli di pericolò:
| Simbolo di pericolò Significativo | |
| ! | Messaggio di avertimento generico |
| 9 | Pericolò di scossa elettrica |
| Pericolò di esplosione | |
| Rischio di ferite da taglio | |
Utilizzo del documento
| Simbolo di pericolò Significato | |
| Pericolò di schiacciamento | |
| Pericolò derivante da superfici calde | |
| Pericolò derivante da forti campi magneti-ci | |
| Pericolò derivante da radiazioni non ioniz-zanti | |
Tabella 2: Simboli di pericolò
1.2.3 Struttura degli avvertimenti
Gli avvertimenti presenti in quello manuale hanno una forma e una struttura standardizzati.
PERICOLO
Tipoeoriginedelpericolo!
Possibili consequence in caso di pericolo/avvertimento ignorato.
- Misure e divieti volti a prevenire il pericolo.
L'esempio segunte minha averporto con rischio de folgorazione dovusto a componenti sulla tensione. É riportata la misura de precauzione per evitare il pericolò.
PERICOLO
Rischio di scossa elettrica dovuto a componenti sotto tensione!
Morte per folgorazione
- Scollegare l'apparechio dall'alimentazione per almeno 60 seconda prima di,iniziare la riparazione.
1.2.4 Simboli generici
Nel presente manuale vengono utilizzati i seguenti simboli generici:
| Simbolo generico Significato | |
| i | Identificazione di un suggerimento spe-ciale (testo e/o grafica) |
| i | Identificazione di un suggerimento sem-plice (solo testo) |
| Identificazione di un link per un video tu-torial | |
| Identificazione degli strumenti necessari | |
| √ | Identificazione delle condizioni previe ne-cessarie |
| if | Identificazione di una condizione (se ..., alla... ) |
| Identificazione di un risultato | |
| [Avvio]Identificazione di un tasto o di un pul-sante | |
| [00123456] Identificazione di un codice articolo | |
| Stato Identificazione di un testo/finestre visua-lizzati (sul display dell'apparecchio) | |
Tabella 3: Simboli generici
Sicurezza
2.1 Note generali sulla sicurezza
2.1.1 Tutti gli elettrodomestici
Rischio di scosse elettriche dovute a componenti sotto tensione!
- La riparazione non conforme dei componenti elettrici più causare scosse elettriche!
- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di initiazare il lavoro.
- Ultima t la riparazione, occore eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.
Rischio di lesions causate da bordi taglient!
- Indossare guanti di protezione.
Rischio di schiaccimento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei quasti e l'assistenza
- Indossare calzature antinfortunistica.
Fissare i componenti pesanti per impedire che cadano.
Non inseire parti del corpo nei componenti in movimento.
Rischio per il funzionamento o la sicurezza dell'apparecchio!
Utilizzare solo ricambi originali.
Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!
Non toccare i moduli, inclusi i collegamenti e le piste conduttive.
Strumenti e ausili
| Designazione Dettagli Immagini | |
| Panno di protezione [00342013] | 60 cm x 50 cm |
| Cacciavite Phillips (a croce) PH2 | |
| Punta Torx TX20 [00340865] | 6,3 mm (1/4") |
| Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820] | ①- |
4.1 Sostituzione della guarnizione della porta
Prerequisites:
La porta è aperta.
4.1.1 Smontaggio della guarnizione della porta
- Staccare la guarnizione della porta alla scanalatura negli angoli destro e sinistro.
- Estrarre la guarmizione della porta alla scanalatura.
La guarnizione della porta è rimossa.
4.1.2 Montaggio della guarnizione della porta
| I | Lo spessore della nuova guarizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Cio non incide sulla chiusura e sul funzionamento a lungo termine. |
| i | Se l'apparecchio è dotato di cerniere regolabili o accessori, è possible ottimizzare il comportamento di chiusura. |
| I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione. |
Riparazione
- Controllare che la scanalatura della guarnizione non sia danneggiata.
-
Se la scanalatura della guarnizione è danneggiata.
-
Contattare l'assistenza tecnica.
Una leggera deformazione della guarnizione della porta è normale e
non incide sui funzionamento. Si consigha a radirizzare la guarnizione della porta prima di inserirla nell'apparecchio.
Riscaldare la guarmizione della porta con un asciugacapelli o acqua calda e ridarle la forma manually.
- Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.
Riparazione
- Premere la guarmizione nella scanalatura un pezzo per volta.
La guarnizione della porta è montata.
4.2 Sostituzione della maniglia della porta
Attrezzi speciali:
Punta Torx TX20 6,3 mm (1/4") [00340865]
Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm
Prerequisites:
L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.
4.2.1 Smontaggio della maniglia della porta
- Toglieri i due tappi delle viti (1).
- Svitare le due viti (2).
- Smontare la maniglia della porta (3).
La maniglia della porta è rimossa.
4.2.2 Montaggio della maniglia della porta
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.3 Sostituzione della easy opening handle
Attrezzi speciali:
Cacciavite Phillips (a croce) PH2
Prerequisite:
L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.

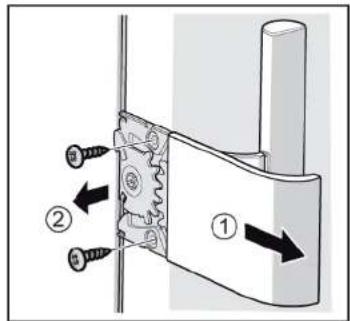

4.3.1 Smontaggio della easy opening handle
- Togliere la copertura della easy opening handle (1). 2. Svitare le due viti (2).

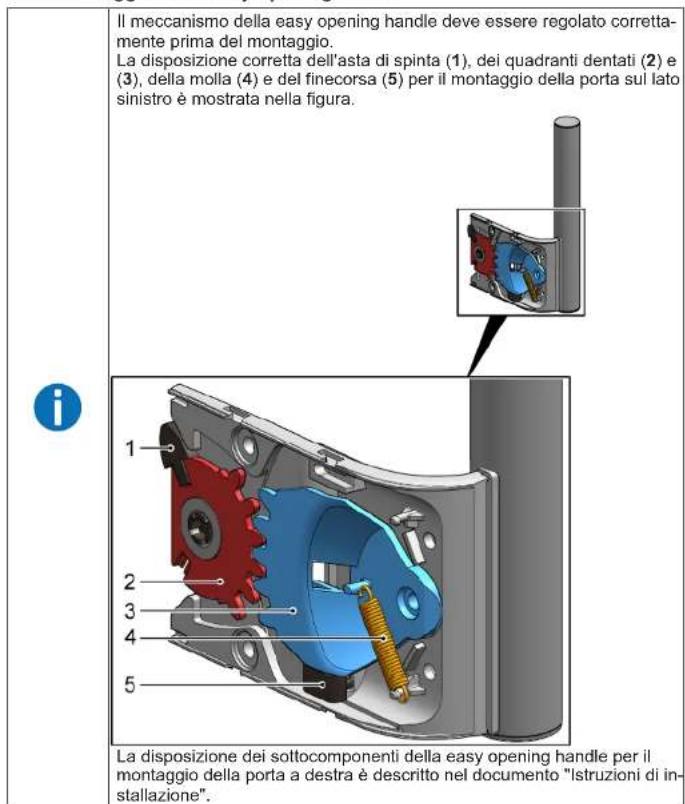

4.3.2 Montaggio della easy opening handle
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.4 Sostituzione della cerniera superiore della porta
Attrezzi speciali:
Punta Torx TX20 6,3 mm (1/4") [00340865]
AVVERTENZA
Apparechi pesanti, ingombranti!
Rischio di infortuni muscolari e alla schiena
L'operazione di smaggioggia della porta dell'apparecchio deve essere eseguita soltanto da tecnici addestrati.
Spostare l'apparecchio in due persone.
- Usare solo utensili e attrezzzature idonei.
ATTENZIONE
Bordi taglient!
Ferite da taglio
Indossare guanti di protezione.
AVVERTENZA
Gli apparecchi inclinati posso scivolare!
Fratture / lesioni da schiacciamento
Fissare gli apparecchi in modulo che non scivolino.
ATTENZIONE
Rischio di caduta di componenti a causa di viti allentate!
sioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.
ATTENZIONE!
Rischio di caduta di componenti a causa di viti allentate!
Danni a autre parti dell'apparecchio o all'abitazione del cliente, ad es. par
te inferiore.
Fissare i componenti in modo che non cadano.
Prerequisite:
L'apparecchio è scollegato alla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
4.4.1 Smontaggio della cerniera della porta
Riparazione

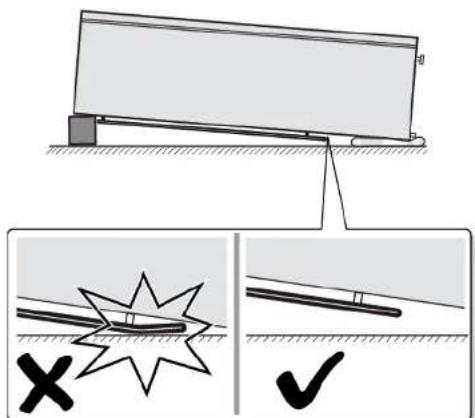

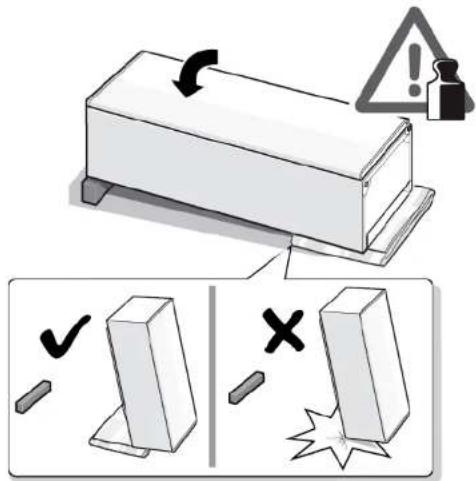

- Coricare l'apparecchio sul retro.
2.1.Premere la copertura della cerniera superiore su entrambi i lati (1).
- Tirare la copertura della cerniera superiore verso l'esterno (2).
- Togliere la copertura della cemiera superiore (3).
Riparazione

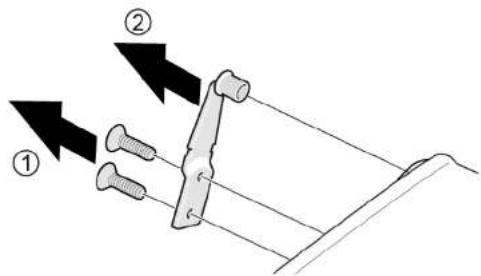

3.1.Svitare le due viti (1).
- Togliere la cerniera superiore (2).
La cerniera superiore della porta è rimossa.
4.4.2 Montaggio della cerniera della porta
Per il montaggio, seguire la procedura sopra descritta in senso opposito.
Riparazione
4.5 Sostituzione della cerniera superiore della porta (porta con display)
Attrezzi speciali:
Punta Torx TX20 6,3 mm (1/4") [00340865]
AVERTENZA
Apparecchi pesanti, ingombranti!
Rischio di infortuni muscolari e alla schiena
L'operazione di smontaggio della porta dell'apparecchio deve essere eseguita soltanto da tecnici addestrati.
Spostare l'apparecchio in due persone.
Usare solo utensili e attrezzature idonei.
ATTENZIONE
Bordl taglient!
Ferite da taglio
Indossare quanti di protezione.
AVVERTENZA
Gli apparecchi inclinati posso scivolare!
atture / lesioni da schiacciamento
Fissare gli apparecchi in modo che non scivolino.
ATTENZIONE
Rischio di caduta di componenti a causa di viti allentate!
Lesioni provocate alla caduta di componenti.
Fissare i componenti in modo che non cadano.
ATTENZIONE!
Rischio di caduta di componenti a causa di viti allentate!
Danni a altre parti dell'apparecchio o all'abitazione del cliente, ad es. parte inferiore.
Fissare i componenti in modo che non cadano.
PERICOLO
Rischio di scosse elettriche dovute a componenti sotto tensionel Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme
Le partie elettriche devono essere riparate da elettricisti qualificati.
Ultimata la riparazione, occorre esquire un test di sicurezza con-
fome alla norma VDE 0701 o alle norme specifiche del Paese
PERICOLO
Rischio di scossa elettrica dovuto a componenti sulla tensione.
Morte per folgorazione
Scollegare l'apparecchio dall'alimentazione per almeno 60 second
prima di iniziare la riparazione
Prerequisites:
L'apparecchio è scollegato alla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
Riparazione
4.5.1 Smontaggio della cerniera della porta
- Coricare l'apparecchio sul retro.
Riparazione
2.1.Premere la copertura della cerniera superiore su entrambi i lati (1)
2. Tirare la copertura della cerniera superiore verso l'esterno (2).
3. Togliere la copertura della cerniera superiore (3).
3.1. Togliere il coperchio del cavo (1).
2. Togliere la protezione del cavo (2).
3. Staccare il collegamento elettrico (3).
4.Svitare le due viti (4)
5. Togliere la cerniera superiore (5).
La cerniera superiore della porta è rimossa.
4.5.2 Montaggio della cerniera della porta
Per il montaggio, seguire la procedura sopra descritta in senso opposito.
Riparazione
4.6 Sostituzione della cerniera inferiore della porta
Attrezzi speciali:
Punta Torx TX20 6,3 mm (1/4") [00340865]
AVVERENZA
Apparechi pesanti, ingombranti!
Rischio di infortuni muscolari e alla schiena
L'operazione di smaggioggia della porta dell'apparecchio deve essere eseguita soltanto da tecinci addestrati.
Spostare l'apparecchio in due persone.
- Usare solo utensili e attrezzzature idonei.
ATTENZIONE
Bordi taglient!
Ferite da taglio
Indossare guanti di protezione.
AVERTENZA
Gli apparecchi inclinati possono scivolare!
atture / lesioni da schiacciamento
Fissare gli apparecchi in modulo che non scivolino.
ATTENZIONE
Rischio di caduta di componenti a causa di viti allentate!
sioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.
ATTENZIONE!
Rischio di caduta di componenti a causa di viti allentate!
Danni a autre parti dell'apparecchio o all'abitazione del cliente, ad es. par
te inferiore.
Fissare i componenti in modulo che non cadano.
Prerequisite:
L'apparecchio è scollegato alla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
L'apparecchio è coricato sul retro.
La cerniera superiore e rimossa.287
4.6.1 Sostituzione della cerniera inferiore della porta
- Smontare la porta.
2.1.Svitare la vite (1).
- Ruotare la cemiera inferiore verso l'esterno (2).
- Togliere la cerniera inferiore (3).
La cerniera inferiore e rimossa.
Riparazione
4.6.2 Montaggio della cerniera inferiore della porta
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.7 Sostituzione del ripiano
Prerequisite:
La porta è aperta.
4.7.1 Smontaggio del ripiano
Estrarre il ripiano.
Il ripiano è rimioso.
4.7.2 Montaggio del ripiano
Per il montaggio, seguire la procedura sopra descritta in senso opposito.
Riparazione
4.8 Sostituzione del cassetto surgelati
Prerequisite:
La porta è aperta.
4.8.1 Rimozione del cassetto surgelati
- Estrarre completeness il cassetto surgelati (1).
- Togliere il cassetto surgelati (2).
Il cassetto surgelati er rimioso.
4.8.2 Inserimento del cassetto surgelati
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.9 Sostituzione del fabbricatore di ghiaccio
Prerequisite:
La porta è aperta.
4.9.1 Smontaggio del fabbricatore di ghiaccio
- Estrarre il cassetto surgelati con il fabbricatore di ghiaccio (1).
- Sbloccare i fermi (2)
- Rimuovere il fabbricatore di ghiaccio (3).
Il fabbricatore di ghiaccio e rimioso.
4.9.2 Montaggio del fabbricatore di ghiaccio
Per il montaggio, seguire la procedura sopra descritta in senso opposito.
Riparazione
4.10 Sostituzione della luce a LED superiore
Attrezzi speciali:
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]
L'appareccchio è dotato di una luce a LED esente da manutenzione. Queste lui sono essere riparate esclusivamente dall'assistenza tec- nica o da tecnici autorizzati!
PERICOLO
Rischio di scosse elettriche dovute a componenti nelle tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme
Le parte elettriche devono essere riparate da elettricisti qualificati.
Ultima la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.
PERICOLO
Rischio di scossa elettrica dovuto a componenti molto tensione!
Morte per folgorazione
Scollegare l'appareccchio dall'alimentazione per almeno 60 seconda prima di建立起 la riparazione.
ATTENZIONE
Bordi taglient!
Ferite da taglio
Indossare guanti di protezione.
Prerequisites:
L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.
Gli accessori interni superiori sono stati rimossi.
4.10.1 Smontaggio della luce a LED
- Spostare la luce a LED sul lato sinistro.
Il collegamento elettrico della luce a LED è scollegato.
- Sbloccare i fermi della luce a LED.
Riparazione
- Togliere la luce a LED spostandola in avanti.
4.10.2 Montaggio della luce a LED superiore
Per il montaggio, seguire la procedura sopra descritta in senso opposito.
1.2.4 Simbolorile generale
Tabel 3: Simbolurile generale
Sigurantha
2.1 Instruetioni generale de siguranta
2.1.1 Toate aparatele electrocasnice
Instrumente.si materiale utile
Montati urmand procedura de demontare in ordine inversa.
Repararea
3.1.Desurubati doua suruburi (1).
Montati urmand procedura de demontare in ordine inversa.
Repararea
4.6 Inlocuirea balamalei de jos a uSii
Scule speciale:
Montati urmand procedura de demontare in ordine inversa.
Repararea
Montati urmand procedura de demontare in ordine inversa.
- Lučko LED premaknite v levo.
