KÄYTTÖOHJE GS33VVWE0N SIEMENS

Tööristad ja abinoud. 142

Remont. 143

4.1.1 Uksetihendi eemaldamine 143
4.1.2 Uksetihendi paigaldamine 143

4.2 Kaepideme vahetamine 146

4.2.1 Kaepideme eemaldamine 146
4.2.2 Kaepideme paigaldamine 146

4.3 Lihtsalt avatata kaepideme easy opening handle vahetamine 147

4.3.1 Lihtsalt avatava kaepideme easy opening handle eemaldamine... 147
4.3.2 Lihtsalt avatava käepideme easy opening handle paigaldamine... 147

4.9.1 Jäkuubikute resti eemaldamine 157
4.9.2 Jäkuubikute resti paigaldamine 157

Likuvatest osadest tingitud elektrilooi oht!

Kandke turvakingi.
- Kinnitage rasked osad allakukkumise vastu.
- Arge toppige kehaosi likuvate osade vahele.

Töörliistad ja abinoud

Määramine Üksikasjad Kujutised
Kailserie [00342013]	60 cm × 50 cm
Ristpeaga kruvi-keeraja PH2
Tähtotsik TX20 [00340865]	6,3 mm (1/4 tolli)
Lapik kruvikeeraja Tera 2,4 mm × 0,4 mm × 60 mm, komplektis [00341820]

4.1.1 Uksetihendi eemaldamine

1. Vabastage uksetihend poorest paremast ja vasakust nurgast.

4.1.2 Uksetihendi paigaldamine

Soojendage uksetihendit föni voi sooja veega ja vormige seda käsitsi.

kkuvatest osadest tingitud vigastused.
Kinnitage osa allakukkumise vastu.

Kinnitage osa allakukkumise vastu.

Noue:

ukkuvalest osadest tingitud vigastused.
Kinnitage osa allakukkumise vastu.

TAHELEPANUI

Likuvatest osadest tingitud elektrilooi oht!

Likuvatest osadest tingitud elektrilooi oht!

Elektrilooigt tingitud surm

Enre remonditooega alustamist uhendage seadmed elektrvor

gust lahti vahemalt 60 sekundit varem.

Noue:

Kinnitage osa allakukkumise vastu.

Noue:

4.9.1 Jäkuubikute resti eemaldamine

4.9.2 Jäkuubikute resti paigaldamine

Paigaldage vastupidises jarejekorras.

Remont

Liikuvatest osadest tingitud elektrilögi oht!

Korjausvinkit - Pakastin

Tämä asiakirja 161

1.1 Tärkeita tietoja 161

1.1.1 Tarkoitus 161

1.2 Symboleiden merkitys 161

1.2.1 Vaaratasot 161
1.2.2 Varoitusmerkit 161
1.2.3 Varoitusten rakenne 162
1.2.4 Yleiset symbolit 162

A Turvallisuus. 163

2.1 Yleiset turvallisuusohjeet 163

2.1.1 Kaikki kotitalouskoneet 163

Tyokalut ja apuvalineet. 164

Korjaus. 165

4.1 Oven tiivisteen vaihtaminen 165

4.1.1 Oven tiivisteen poistaminen 165
4.1.2 Oven tiivisteen asennus 165

4.2 Ovenkahvan vaihtaminen 168

4.2.1 Ovenkahvan poistaminen 168
4.2.2 Ovenkahvan asennus 168

4.3 Easy opening handle -kahvan vaihtaminen 169

4.3.1 Easy opening handle -kahvan avautuvan ovenkahvan poistaminen ... 169
4.3.2 Easy opening handle -kahvan asennus 169

4.4 Oven ylasaranan vaihtaminen 170

4.4.1 Oven saranan poistaminen 170
4.4.2 Oven saranan asennus 172

4.5 Oven ylasaranan vaittaminen (naytolla varustettu ovi) 173

4.5.1 Oven saranan poistaminen 174
4.5.2 Oven saranan asennus 175

4.6 Oven alasaranan vaihtaminen 176

4.6.1 Oven alasaranan vaihtaminen 176
4.6.2 Oven alasaranan asennus 176

4.7 Hyllyn vaihtaminen 177

4.7.1 Hyllyn poistaminen 177
4.7.2 Hyllyn asennus 177

4.8 Pakastelokeron vaihtaminen 178

4.8.1 Pakastelokeron poistaminen 178
4.8.2 Pakastelokeron asennus 178

4.9 Jaapala-automaatin vaihtaminen 179

4.9.1 Jäpala-automaatin poistaminen 179
4.9.2 Jäpala-automaatin asennus 179

4.10 LED-ylalon vaihtaminen 180

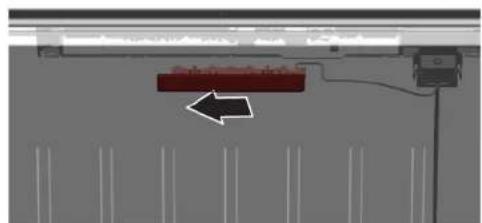

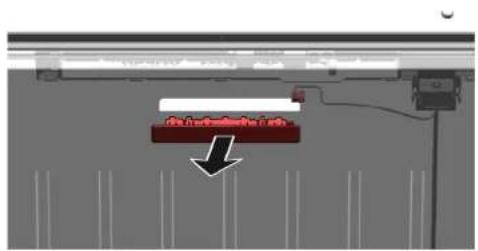

4.10.1 LED-valon poistaminen 180
4.10.2 LED-ylalcon asennus 181

Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näden korjausohjeiden tarkoituksaena on auttaa kuluttajaa koraamaan laitteita itse ekologista sunnuellua koskevan asetuksen (päävitys 03/2021) mukaisesti. Ne sisälätvat tietajo siitta, miten märarätty varaosat voidaan vailtaa. Lisäksi nihin sisätty tietajo varoituksta ja riskeistä.

Ota yhteytä huoltopalveluun, sosinulla on kysytävää. Vastaamme vahingoista vain, sos korjausohjeva on noudatetu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoilustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisaltilvia esityksi, jotka osoittavat vaaran tyypin. Tassai asiakirassa kayettaan seuraavia varoitusmerkkeja:

Varoitusmerkki Merkitys
!	Yleinen varoitus
1	Sähköjännitteestä aiheutuva vaara
	Rajähdysvaara
	Viiltohaavojen vaara
	Murskautumisen vaara

Tämä asiakirja

Varoitusmerkki Merkitys
	Kuumista pinnoista aiheutuva vaara
	Voimakkaasta magneettikentastä aiheutuva vaara
	Ionisoimmottomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Täm asiakirjan sisälämilla varoituksilla on standardoitu ulkonäkä ja rakenne.

Searava asserimikssä nayetāa varoluto, joka varoitta a jinnitteisten osien alheuttamasta sahköskustaa. Vaar an vällämiseksi suoritettata toimpenide mainitaan.

1.2.4 Yleiset symbolit

Tassaiakirassa kaytetaan seuraavia yleisi symboleja:

Yi. symboli Merkitys
i	Erikoisohjeen tunniste (teksti ja/tai kaavio)
0	Yksinkertaisen ohjeen tunniste (vain teksti)

YI. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
Käynistä Nappäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Taulukko 3: Yleiset symbol

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaaral

Virheet sahkokomponenteja sisaltavissa korjauksissa voivat johtaa sahkiskuun!
Kytke kone irty verkkovirrasta vahintaaen 60 sekuntia ennen toiden aloittamista.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakhtaisten säädosten mukainen turvallisuustesti.

Teravistareunoistaaiheutuva loukkaantumisvaara!

Kayta suojakaseita.

Painavista ja likkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnan ja huollon aikana

Käytä suojakenkä.
- Està painavien componenttienutoaminen.
Ala koske liikkuviin componentteihin.
Laitteen turvallisuudelle/toiminnalle aiheutuva risik!
Käytä vain alkuperäisia varaosia.

Staattiselle sahkolle herkklien componenttlen (ESDS) vaurloitumisen risikl
- Ala koske moduuleihin, liittannat ja johdinreiti mukaan luettuna.

Tyokalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Suojapeite [00342013]	60 cm x 50 cm	###
Phillips- ruvimmunei PHI2
Torx-kärki TX20 [00340865]	6,3 mm (1/4")
Uraruimmunei Tera	2,4 mm x 0,4 mm x 60 mm, pakkauskessa [00341820]	1

2021-03-11_9001631451 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 164 alkaa 543

Korjaus

4.1 Oven tiivisteen vaihtaminen

Vaatimus:
Ovi on auki.

4.1.1 Oven tiivisteen poistaminen

1. Inrota oven tiiviste urasta oikeassa ja vasemassa nurkassa.

1. Veda oven tiiviste ulos urasta.

Oven tiiviste on poistetu.

4.1.2 Oven tiivisteen asennus

i	Uuden tiivisteen paksuus voi poiketa hieman vanhan tiivisteen paksuudesta. Sillä ei ole vaikutusta oven sulkeutumiseen eikä pitkān aikavällin toimintaan.
j	Jos laitteessa on säädettävät saranat tai saranan kinnittimet, voit optimoida sulkeutumista myöhemmin.
i	Oven tiivisteen sivuilla olevat pienet reliät ovat toiminollisia (tarvitaan ilmanvaithoa varten). Ne eivät ole tuotantovirheitä.

Korjaus

1. Tarkista, etta tiivistettä varten oleva ura e i ole voittunut.

1. Jos tiivisteen ura on vioittunut.

2. Ota yhteytä asiakspalveluun.

3. Oven tiivisteen pienet vaantymat ovat normaaleja eikia nillle ole vaikutusta sen toimintaan. Oven tiiviste kannattaa suoristaa, ennen kunin seasetetaan laifteeseen.

Kuumenna oven tiivistetta hiustenkuiivaajalle tai kuumalla vedellä ja muotoile se kasin uudelleen.

1. Työnnä tiivisteen nurkat yihäällä ja alhaalla uraan.

Korjaus

1. Paina koko tiiviste vahitellen uraan.

Oven tiiviste on asennetu.

2021-03-11_9001631451 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 167 alkaa 543

Korjaus

4.2 Ovenkahvan vaihtaminen

Erikoistyokalut:

Torx-karki TX20 6,3 mm (1/4") [00340865]
Uraruuvimeisseli Tera 10 mm x 1.6 mm x 200 mm

Vaatimus:

Kone on erotettu teholähteestä.
Ovi on auki.

4.2.1 Ovenkahvan poistaminen

1. Poista kaksi ruuvin suojusta (1).
2. Kierra kaksi ruuvia auki (2).
3. Poista ovenkahva (3).

Ovenkahva on poistetu.

4.2.2 Ovenkahvan asennus

Asenna vastakkaisessa järestykssaa.

Korjaus

4.3 Easy opening handle -kahvan vaihtaminen

Erikoistyökalut:

Phillips-ruuvimeisselli PH2
Vaatimus:
Kone on erotetu teholahteestä.
Ovi on auki.

4.3.1 Easy opening handle -kahvan avautuvan ovenkahvan poistaminen

1. Poista Easy opening handle -kahvan suojus (1).
2. Kierrä kaksi ruuvia auki (2).

Easy opening handle -kahva on poistetu.

4.3.2 Easy opening handle -kahvan asennus

Asenna vastakkaisessa jarestykssaa.

Korjaus

4.4 Oven ylasaranan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

Vaatimus:

Kone on erotettu teholähteesti.
Laitteen sisälä olevat lisävarusteet on poistetu.

4.4.1 Oven saranan poistaminen

Korjaus

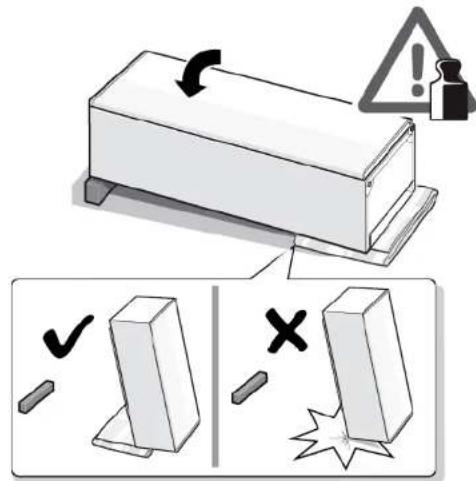

1. Aseta laite selalleeen.

2.1. Paina ylasaranan suojusta kummallakin puolella (1).

1. Ota ylasaranan suojus ulos (2).
2. Poista ylasaranan suojus (3).

Korjaus

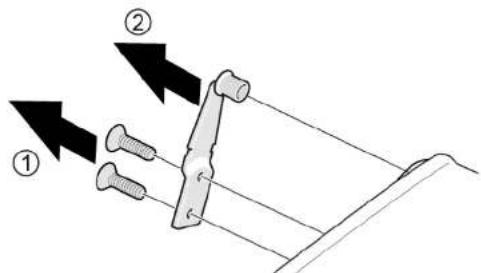

3.1. Kierra kaksi ruuvia uaki (1). 2. Poista ylasarana (2).

Oven ylasarana on poistetu.

4.4.2 Oven saranan asennus

Asenna vastakkaisessa järestyksessä.

Korjaus

4.5 Oven ylasaranan vaihtaminen (naytollva varustetu ovi)

Erikoistyokalut:

Torx-karki TX20 6,3 mm (1/4") [00340865]

VAROITUS

Painavat, isokokolset laitteet!

Selan ja lihasten yammad

Vain koulutettu jannmattilaisten tulisi suorittaa laitteen oven poistamisen littyvat vaihiee.
Laitteen siirtamiseen tarvitaan kahta ihmistä.

Käytä vain soveltuvia tyokaluja ja valineita.

HUOMAA

Terayat reunat!

Viltovammat

Kayta suojakaseita.

VAROITUS

Kallistetun koneen luiskahtaminen!.

Luunmurtumat/murskavammat

Estä koneiden luiskahtaminen.

HUOMAA

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

ukkaantuminen putoavien osien vuoksi

Estä componentinutoaaminen.

HUOMIO!

Ruuvien avamisesta aiheutuva osien putoamisen risik!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

• Estä componentinutoaaminen.

VAARA

Jannitteisten osien aiheuttama sahköiskun vaara!

Sahköiskusta aiheutuva hengenvaara vaaran koriauksen tapauksessa

Sahkooisien korjaus tulisi antaa patevien sahkooasentajien

suoritettavaksi.

Pyydä kɔjauksen jälkeen suorittamaan VDE 0701-saadoksen tai

maakohjaisten saadosten mukainen turvallssuustesti

VAARA

Jannittelsten osien alheuttama sahköiskun vaara!

hköiskun aiheuttama kuolema

Erotalaitteet sahkovirrasta vahintaan 60 sekuntia ennen

koraustoiden aloittamista

Vaatimus:

Kone on erotetu teholähteestä.
Laitteen sisallä olevat lisavarusteet on poistetu.

Korjaus

4.5.1 Oven saranan poistaminen

1. Aseta laite selalleeen.

Korjaus

2.1. Paina ylasaranan suojusta kummallakin puolella (1).

1. Ota ylasaranan suojus ulos (2).
2. Poista ylasaranan suojus (3).

3.1. Poista kaapelirasian suoju (1).

1. Poista kaapelisuojus (2).
2. Irrota sahkolitantä (3).
3. Kierrä kaksi ruuvia auki (4).
4. Poista ylasarana (5)

Oven ylasarana on poistetu.

4.5.2 Oven saranan asennus

Asenna vastakkaisessa järistyksessä.

Korjaus

4.6 Oven alasaran vaihtaminen

Erikoistyokalut:

Torx-karki TX20 6,3 mm (1/4") [00340865]

VAROITUS

Painavat, isokokolset laitteet!

Selan ja lihasten yammad

Vain koulutettu jann ammattilaisten tulisi suorittaa laitteen oven opo pointamisen littyvat valiehe.
Laitteen siirtamiseen tarvitaan kahta ihmistä.
Käytä vain soveltuvia tyokaluja ja valineita.

HUOMAA

Terayat reunat!

Viltovammat

Kayta suojakaseita.

VAROITUS

Kallistetun koneen luiskahtaminen!.

Junmurtumat/murskavammat

Estakoneidenluiskahtaminen.

HUOMAA

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

bukkaantuminen putoavien osien vuoksi

Estäkomponentinptoaminen.

HUOMIO!

Ruuvien avamisesta aiheutuva osien putoamisen risik!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

Estakomponentinutoaaminen.

Vaatimus:

Kone on erotetlu teholalteest.
Laitteen sisälä olevat lisāvarusteet on poistetu.
Laite on asetetu selalleeen.
Yljasara on poistetu.173

4.6.1 Oven alasaranan vaihtaminen

1. Poista ovi.

2.1. Kierrruuvi auki (1).

1. Kierr alasarana ulos (2).
2. Poista alasarana (3).

Alasarana on poistetu.

4.6.2 Oven alasaran asennus

Asenna vastakkaisessa järestyksessä.

Korjaus

4.7 Hyllyn vaittaminen

Vaatimus:
Ovi on auki.

4.7.1 Hylyn poistaminen

Vedahyilly ulos.

Hilly on poistettu.

4.7.2 Hylyn asennus

Asenna vastakkaisessa jarjestlyksessa.

Korjaus

4.8 Pakastelokeron vaihtaminen

Vaatimus:
Ovi on auki.

4.8.1 Pakastelokeron poistaminen

1. Vedä pakastelokero kokonaan ulos (1).
2. Poista pakastelokero (2).

Pakastelokero on poistelu.

4.8.2 Pakastelokeron asennus

Asenna vastakkaisessa järéstjysksessä.

Korjaus

4.9 Jaapala-automaatin vaihtaminen

Vaatimus:

Ovi on auki.

4.9.1 Jaapala-automaatin poistaminen

1. Veda ulos pakastelokero jäpala-automaatin kanssa (1).
2. Avaa lukitukset (2).
3. Poista jäpala-automaatti (3).

Jäapala-automaatti on poistetu.

4.9.2 Jaapala-automaatin asennus

Asenna vastakkaisessa järestykssaa.

Korjaus

4.10 LED-ylavalon vaihtaminen

Erikoistyokalut:

Uraruuvimeisseli Tera 2,4 mm x 0,4 mm x 60 mm, pakkauksessa [00341820]

Laite on varustettu huoltovapaailla LED-valolla.
Vain huoltopalvelu tai valtuutetut teknikot savat korjata namā valot!

VAARA

Jannitteisen osien aiheutta sähköiskun vaara!
Sahköiskusta aiheutva hengenvaara värän korjauksen tapauksessa Sahköosien korjaus tulisi antaa patevien sahköasentajen suoritettavaksi. Pydda korjauksen jälkeen suorittamaan VDE 0701 -säädoksen ta maakohäisten saadosten mukainen turvallisuustesti.

VAARA lännittäcten ojan aihouttama

Sahköskun alheuttama kuoilema
Erotla iatteet sahkovirrasta vahintaan 60 sekuntia ennnen
korjaustöden aloitammista.

HUOMAA

Teravat reunat!
Viltovammat
Kätya suojakäsinita.

Vaatimus:

Kone on erotettu teholahteesta.
Ovi on auki.
Sisällä olevat ylemmät lisavarusteet on poistetu.

4.10.1 LED-valon poistaminen

1. Siirä LED-valo vasemmalle sivulle.

LED-valon sahkiitänä on erotetu.

1. Avaa LED-valon lukitukset.

Korjaus

1. Poista LED-valo siirtamalli sita etusuuntaan.

LED-valo on pointettu.

4.10.2 LED-ylavalon asennus

Asenna vastakkaisessa järestyksessä.

1.2.1 Pavojaus lygiai
