Márka	Siemens
Modell	GS33VVWE0N
Termék típusa	Congélateur armoire
Méretek (M x Sz x Mé) hozzávetőlegesen	185 x 60 x 65 cm
Nettó tömeg hozzávetőlegesen	70 kg
Energiaosztály	E (becslés)
Éves energiafogyasztás	~250 kWh (becslés)
Fagyasztási kapacitás	~20 kg/24h (becslés)
Zajszint	~42 dB (becslés)
Klímaosztály	SN-T (becslés)
Belső világítás	Cserélhető LED
Fő funkciók	Gyorsfagyasztás, hőmérséklet riasztás, jégkészítő
Karbantartás és tisztítás	Kézi leolvasztás ajánlott, belső tisztítás langyos vízzel
Biztonság	Javítási utasítások kockázati szinttel, áramtalanítsa beavatkozás előtt
Elérhető alkatrészek	Ajtótömítés, fogantyú, zsanérok, polc, tálca, jégkészítő, LED világítás
Javíthatóság	A fogyasztó által javítható a javítási tanácsok szerint

Gyakran ismételt kérdések - GS33VVWE0N SIEMENS

Hogyan cseréljem ki a GS33VVWE0N fagyasztó ajtótömítését?

A régi tömítés eltávolításához húzza ki a horonyból a sarkoknál kezdve. A felszereléshez melegítse fel az új tömítést hajszárítóval vagy meleg vízzel, hogy formába hozza, majd fokozatosan nyomja be a horonyba a sarkoknál kezdve. Győződjön meg arról, hogy a horony sértetlen.

Hogyan cseréljem ki az ajtófogantyút?

Áramtalanítsa a készüléket, és nyissa ki az ajtót. Távolítsa el a csavarsapkákat, csavarja ki a két csavart egy Torx TX20-as bit segítségével, majd vegye le a fogantyút. A szerelés fordított sorrendben történik.

Hogyan cseréljem ki a felső ajtózsanért?

Áramtalanítsa a készüléket, távolítsa el a belső berendezéseket, és helyezze a készüléket a hátára. Nyomja meg a zsanérfedőt mindkét oldalon, húzza ki, majd vegye le a fedőt. Csavarja ki a két csavart, és távolítsa el a zsanért. Figyelem: a készülék nehéz, két személy segítségét vegye igénybe.

Hogyan cseréljem ki a felső LED világítást?

Áramtalanítsa a készüléket, és nyissa ki az ajtót. Távolítsa el a felső belső berendezéseket. Mozgassa a LED világítást balra az elektromos csatlakozás leválasztásához, oldja ki a horgokat, majd vegye ki a világítást elölről. A szerelés fordított sorrendben történik.

Hogyan cseréljem ki a fagyasztott élelmiszertálcát?

Nyissa ki az ajtót, húzza ki teljesen a fagyasztott élelmiszertálcát, majd vegye ki. A felszereléshez helyezze be a tálcát, és tolja be ütközésig.

Hogyan szereljem le a jégkészítőt?

Nyissa ki az ajtót, húzza ki teljesen a tálcafiókot a jégkészítővel együtt, majd akassza ki a horgokat a jégkészítő eltávolításához. A szerelés fordított sorrendben történik.

Milyen biztonsági óvintézkedéseket kell tenni javítás során?

Áramtalanítsa a készüléket legalább 60 másodperccel a beavatkozás előtt. Viseljen védőkesztyűt az éles szélek ellen. Nehéz készülékek esetén kérjen segítséget két személytől és használjon megfelelő szerszámokat. Javítás után végezzen biztonsági tesztet a VDE 0701 szerint.

Hol találok alkatrészeket ehhez a modellhez?

Az eredeti alkatrészek a Siemans vevőszolgálatánál érhetők el. Használja a kézikönyvben feltüntetett hivatkozásokat, például a Torx TX20-as bitet (00340865) vagy a lapos csavarhúzót (00341820).

Hogyan tisztítsam a GS33VVWE0N fagyasztót?

Áramtalanítsa a készüléket, vegye ki az élelmiszereket és a tálcákat. Tisztítsa a belsejét puha ruhával és langyos vízzel. Kerülje a súroló hatású tisztítószereket. Szárítsa meg alaposan, mielőtt újra üzembe helyezi.

Mit tegyek, ha probléma van a jégkészítővel?

Győződjön meg arról, hogy a jégkészítő megfelelően be van pattintva. Ha hibás, eltávolíthatja és kicserélheti a kézikönyvben leírt eljárás szerint: nyissa ki az ajtót, húzza ki a fiókot, akassza ki a horgokat, és vegye ki a jégkészítőt.

HASZNÁLATI ÚTMUTATÓ GS33VVWE0N SIEMENS

4.1.2 Montáz tésnéní dvirek

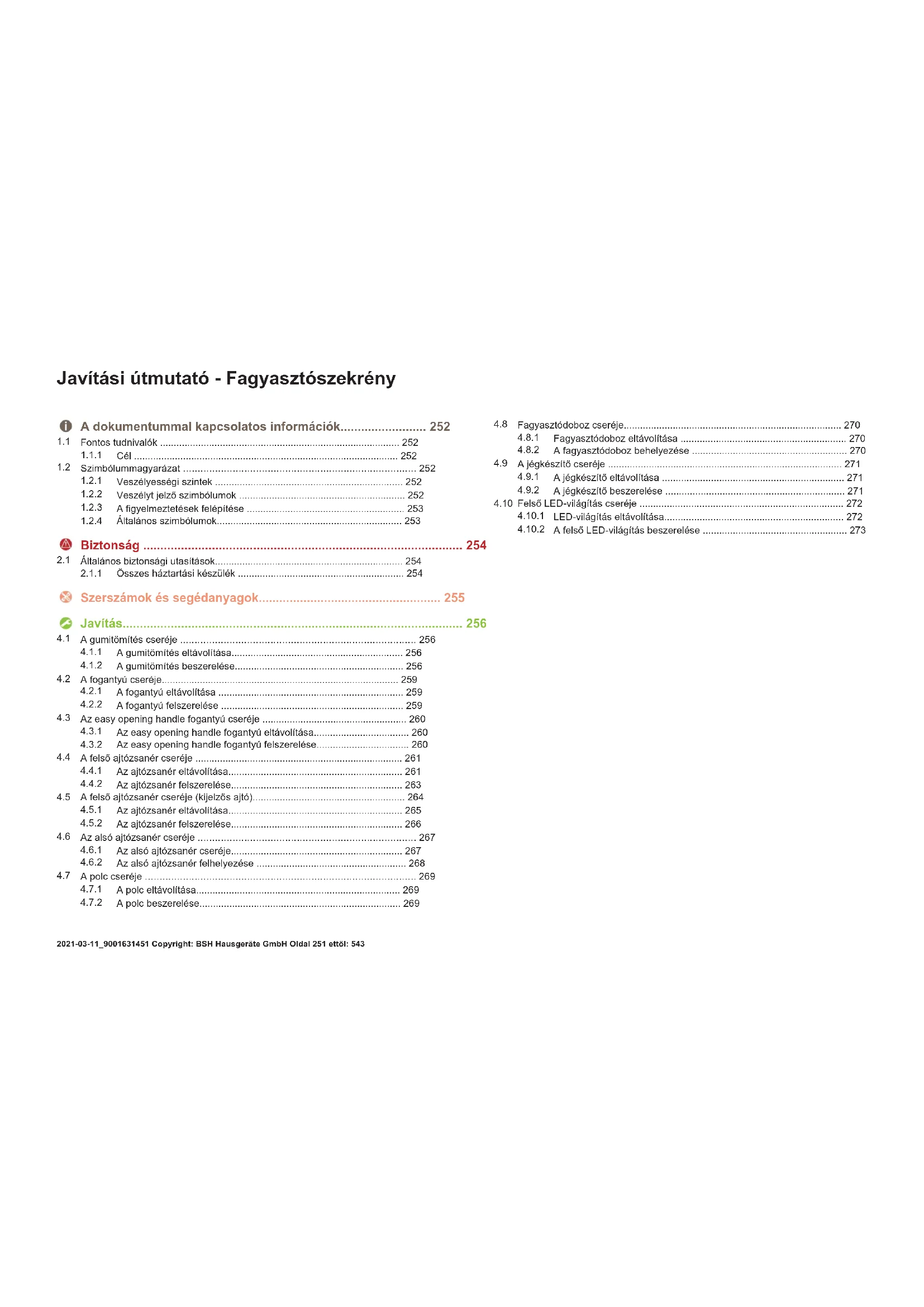

Javitasi utmutató - Fagyasztószekrény

1 A Dokumentummal kapcsolatos informaciok. 252

1.1 Fontos tudnivalok 252

1.1.1 Cel 252

1.2 Szimbólummagyarázat 252

1.2.1 Veszélyességi szintek 252
1.2.2 Veszelyt jelz szimbolumok 252
1.2.3 A figyelmeztetesek felepitese 253
1.2.4 Aitalanos szimbolumok 253

Biztonsag 254

2.1 AltalanosBiztonsagiutasItasok 254

2.1.1 Osszes haztartasi keszulek 254

Szerszamok es segedanyagok 255

Javitás. 256

4.2 A fogantyucsereje 259

4.2.1 A fogantyu eltavolitasa 259
4.2.2 A fogantyu felszerelése 259

4.3 Az easy opening handle fogantyú cseréje 260

4.3.1 Az easy opening handle fogantyu eltavolitasa 260
4.3.2 Az easy opening handle foganty felszerelse 260

4.4 A felso ajtózsanér cseréje 261

4.4.1 Az ajtózsanér eltávolitása 261
4.4.2 Az ajtózsanér felszerelése 263

4.5 A felso ajtószanér cseréje (kijelzös ajtó) 264

4.5.1 Az ajtózsanér eltávolitasa. 265
4.5.2 Az ajtózsanér felszerelése 266

4.6 Az also ajtózsanér cseréje 267

4.6.1 Az also ajtózsanér cseréje 267
4.6.2 Az also ajtózsanér felhelyezese 268

4.7 A polc csereje 269

4.7.1 A polc eltayolitasa 269
4.7.2 A polc beszerelése 269

4.8 Fagyasztódoboz cseréje 270

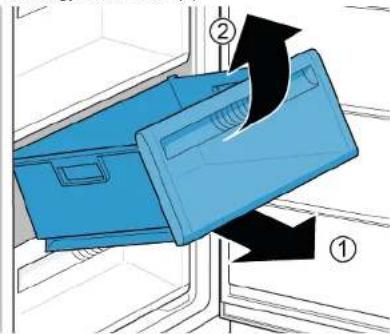

4.8.1 Fagyasztódoboz eltávolítása 270
4.8.2 A fagyasztódoboz behelyezése 270

4.9 A jegkeszitc csereje 271

4.9.1 A jegkesztö eltavolitasa 271
4.9.2 A jeqkeszitobeszerelese 271

4.10 Felso LED-vilagitas csereje 272

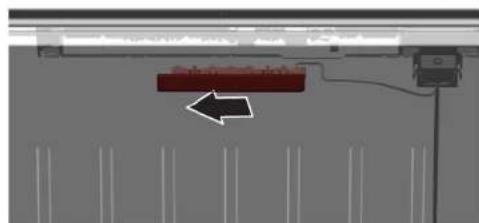

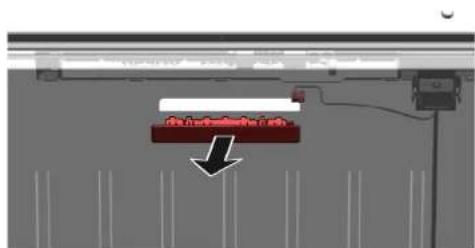

4.10.1 LED-vilagitas eltavolitasa 272
4.10.2 A felso LED-vilagitas beszerelse 273

A dokumentummal kapcsolatos informaciok

1.1 Fontos tudnivalok

1.1.1 CéI

Ezek a javitasi tanacsek támogaták a fogyasztó t a keszülekek othoni megjavitzában a körneyezzettudatos tervezésról szólo rendeletnek (2021 marsiut alkalmazandó) megeleloien.

InformacióntartalmaznakBizonyospótalkrészekcserejévelkapcsolatban,ideertve a figyelmezteteseket esockázatokat is.

Ha kerdése van, vegye fel a kapcsolat o vevszolgállal. A károkert kizárólag akkor vallalun felelosséget, ha a javitasi tanacsokat pontosan betartották.

1.2 Szimbóllummagyarázat

1.2.1 Veszelyességi szintek

A veszelyességi szintek egy szimbólumból és egy figyelmeztető mondatból allnak. A fi-gyelmeztető mondat utal a veszely súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat.
VIGYÁZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Tablazat 1: Veszelyességi szintek

1.2.2 Veszelyt jelz szimbolumok

A veszelyt jelz szimbolumok a veszelyt abrazol szimbolikus abrazolasok.

A jelen dokumentumban az alabbi veszelyt jerlo szimbolumok hasznalatosak:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos informaciok

Veszélyt jelző szimbóllum Jelentés
	Forró felületek miatt fennálló veszély
	Erös magneses mező miatt fennálló ve-sély
	Nem/ionizáló sugárzás veszélye

Tablazat 2: Veszelyt jeIzO szimbolumok

1.2.3 A figyelmeztetesek felepitese

A jelen dokumentumban levo figyelmeztetesek szabvanyositott megjolenesuek es folépétésiek.


A VESZÉLY A veszely típusa és forrósal A veszely / figyelmeztetés figyelmen kívül hagyásának lehetséges kõvet- kezményei. A veszely megelözsésérszolgálo intézkedesek és tiltasok.

Az alabbi péda egy olyan figyelmeztétest mutat be, amely az aram alatt levó alkateré-szek okozla aramutésre figyelmezt. Megemliti a veszely elkerulésere szolgálo intézkést.


VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdéselott legalabb 60 másodperccel valassza le a készülékeket az elektromos halózatról.

1.2.4 Altalanos szimbólumok

A jelen dokumentumban az alabbi altalanos szimbolumok hasznalatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg ésvagy grafi-ka)

Ált. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
2	Videós oktatóanyagra mutató hivatkozás
3	A szükséges eszközök
4	A szükséges feltetelek
5	Feltétel (ha..., akkor...)
6	Eredmény
[Inditás]Billentyú vagy gomb
[00123456]Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Tablazat 3: Altalanos szimbolumok

Biztonság

2.1 AltalanosBiztonsagiutasfasok

2.1.1 Osszes háztartásikészülék

Áramútes veszélye áram alatt levő alkatrészek miatt!

Az elektromos alkatreszek hibas javitasa aramuteshez gezeth!
A javitas megkezdese elto legalab 60 masodpercevalassza le a keszuleket az elektroma halozatrlo.
A javitas utan végetessen a VDE 0701-nek vagy az orszagspecifkus szabalyozaksoknak megfelelo vizgatolat.

Éles peremek miatt fennaló sérulésveszély!

Viseljen védokesztyut.

Zúzódásveszély a javitás, karbantartás, hibaelháritas és szervizelés során a nehéz és MOZgo alkatrészek miatt

Viseljen vedocipot.
Biztositsa leeses ellen a nehez alkatrzeseket.
Ne dugja be a testreszeit a MOZgo alkatrzeszek koze.

Sérulhet a keszülék biztonsága / mukódése!

Elektrosztatikailag érzekeny alkatrészek (ESD-k) károsodásanak veszelye!

Kizarolag eredeti potalkatreszeket hasznaljon.
Ne erintse meg a modulokat, ideertve a csatlakozasokat es a vezetoket.

Szerszámok és segédanyagok

Kijelolés Részletek	Képek
Védörongy [00342013]	60 cm x 50 cm	###
PH2 csillagcsavar- húzó
TX20 Torx bilhegy [00340865]	6,3 mm (1/4")
Laposfejü csavar- húzó	Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

4.1 A gumitömítés cseréje

Követelmény:
Az ajto nyitva van

4.1.1 A gumitōimits eltávolítasa

1. Vegye ki a gumitōmitést a barázdából a jobb és a bal sarokban.

1. Húzza ki a gumitōmitést a barázdából.

Eltavolitotta a gumitomitest.

4.1.2 A gumitomités beszerelése

	Az uy gomitōimits vastagsága enyhén elterhet a régi gomitōimits vas-tagāgátol. Ez nem befolyasolja az ajtócsukás MODját ès hossú tátu mücködéset.
	Ha a készüléköben beallithato zsanérok vagy zsanérrögzitèsek vannak, utolag optimalizálhatja a becsukás MODját.
	A gomitōimitsben lévő après, oldalsó lyukak FUNCIONálisak (a szellözs-hez szükségesek). Ezek nem gyartási hibák.

Javitás

1. Ellenorizze a barazdāt serulések szempontjábol.

1. Ha a gomitimits barazdaja serrt: -Vegye fei akapcsolatot azugyfelszolgalattal.
2. A gumitōimits enyehe deformálóda normalí, és nem befolyásoljá a műkódsét. Javasolt a gumitōimits kiegyenesítěs a keszülékbé törőnbehébehelyezes elött.

Hajszaritóval vagy forro vizzel melegitse fel a guminömtést, és kézzel formázza üjra.

Beszerelle a gumitomitest.

4.2 A fogantyu csereje

Kulonleges eszkozok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Laposfeju csavarhuzo Hegy 10 mm x 1,6 mm x 200 mm

Kovetelmeny:

A keszuleket levalasztotta az aramellatasról.
Az ajtó nyitva van

4.2.1 A fogantyú eltávolitasa

1. Tavolitsa el a két csavarfedelet (1).

2. Csavarja ki a két csavart (2).

3. Távolitsa el a fogantyút (3).

Eltavolitotta a fogantyut.

4.2.2 A fogantyufelszerelése

Az elhelyezest forditott sorrendben végezze.

Javitás

4.3 Az easy opening handle fogantyu cseréje

Kulonleges eszkozok

PH2 csillagcsavarhuzo
Követelmeny:
A keszuleket levalasztotta az aramellatasrol.
Az ajto nyitva van

4.3.1 Az easy opening handle fogantyu eltavolitasa

1. Távolitsa el az easy opening handle fogantyu fedelét (1).
2. Csavarja ki a két csavart (2).

Eltavolitotta az easy opening handle fogantyut.

4.3.2 Az easy opening handle fogantyu felszerelèse

Az elhelyezest forditott sorrendben végEZe.

Javitás

4.4 A felso ajtozsan er csereje

Kulonleges eszkozok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehez, nagy keszulekek!

Hat-és izomsérulések

A keszülk ajtajnak eltávolításat kizárólag szakemberrel végez
tesse.
A keszülk elmozdításahoz két emberre van szükség.
Kizarolag megfelelo eszkozoket es berendezeseket hasznaljon.

VIGYAZAT

Éles szelek!

Vagasi serulsek

Viseljen védokesztuty.

FIGYELMEZTETES

Megdontott keszulékek elcsuszasa!

Csonttore / zuzodasi serulesek

Biztosltsa keszulekeket elcsuszas ellen.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!
esə alkatreszek miatti serulés,
Biztositsa az alkatreszt leeses elln.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülk tobbi részeinek vagy az ügyfél lakasanak (pl. padlo) karso

dasa.

Biztositsa az alkatreszt leeses elln.

Kovetelmeny:

A keszüléket levalasztotta az aramellátásrol.
Eltavolitotta a keszulék belső szerelevényeit.

4.4.1 Az ajtózanan er eltavolitasa

Javitás

1. Forditsa a keszuleket a hatara.

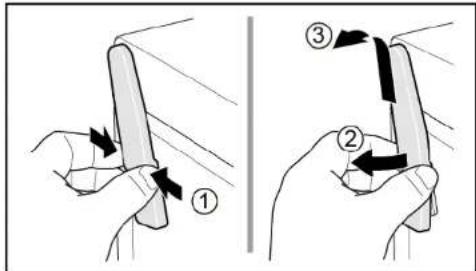

2.1. Nyomja meg mindkét oldalon a felso zsanér burkolatat (1).

1. Huza a el felso zsan er burkolat
2. Tavolitsa el a felso zsan er burkolatat (3).

Javitás

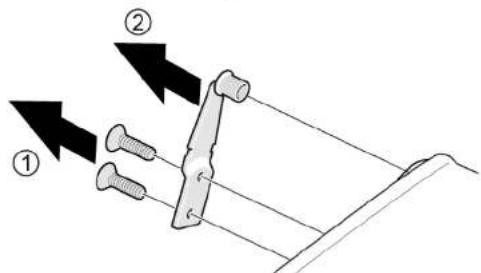

3.1.Csavarja ki a két csvart (1).

1. Távolitsa el a felso zsanert (2).

Eltávolitotta a ajtó felsö szanérját.
4.4.2 Az ajtózsanér felszerelése
Az elhelyezest forditott sorrendben végEZze.

Javitás

4.5 A felso ajtószanér cseréje (kijelzós ajto)

Kulonleges eszkozok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETES

Nehez, nagy keszulekek!

Hat-és izomsérulések

A keszülk ajtajnak eltávolításat kizárólag szakemberrel vegez
tesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megfelelo eszkozoket es berendezeseket hasznaljon.

VIGYAZAT

Éles szelek!

Vagasi serulesek

Viseljen védoksztyut.

FIGYELMEZTETES

Megdontott keszulékek elcsuszasa!

Csonttorez / zuzodasi serulesek

Biztositsa a keszulekeket elcsuszas ellen.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

esə alkatreszek miatti serulés,

Biztositsa az alkatreszt leeses ellen.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miattl

A keszülk tobbi részeinek vagy az ügyfel lakasanak (pl. padlo) karso

dasa.

Biztositsa az alkatreszt leeses elln.

VESZÉLY

Áramütes veszelye áram alatt levő alkatrészek miatt!

etveszély a nem megfelelo javitás okozta áramutés miatt

Az elektromos alkatrsezek javitasat kizarolag képsett elektrum-szeresz végêzhetji.
A javatis utan végéztesen a VDE 0701-nek vagy az orszagspecfikus szabalyozaskon megfelelo vizgålaton.

VESZÉLY

Aramutes veszelye aram alatt lev o alkatreszek miatt!

Haláos áramütes

A javitas megkezdese elott legalabbb 60 masodperccel valassza le

a keszülékeket az elektromos halózatról.

Követelmény:

A keszüléket levalasztotta az aramellatársrol.
Eltavolitotta a keszulek belso szerelvenyeit.

Javitás

4.5.1 Az ajtózsanér eltávolitasa

1. Forditsa a keszuleket a hatara.

2.1. Nyomja meg mindkét oldalon a felso zsanér burkolatát (1).

1. Húzza el a felsö zsanér burkolatát (2).
2. Távolitsa el a felso zsanér burkolatát (3).

3.1. Távolítsa el a kábeldoboz fedelet (1).

1. Távolítsa el a kabelburkolatot (2).
2. Valassza le az elektromos csatlakozast (3).
3. Csavarja ki a két csavart (4)
4. Távolítsa el a felso zsanér (5).

Eltavollotta az ajto fello zsanerjat.

4.5.2 Az ajtózsanér felszerelése

Az elhelyezest forditott sorrendben végezze.

Javitás

4.6 Az also ajtózansér cseréje

Kulonleges eszkozok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETES

Nehez, nagy keszulekek!

Hat-és izomsérulések

A keszülek ajtajanak eltavolitásat kizárolag szakemberrel vegez
tesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megfelö eszkozoket és berendezeseket hasznaljon.

VIGYAZAT

Éles szelek!

Vagasi serulesek

Viseljen védokesztuty.

FIGYELMEZTETES

Megdontott keszulékek elcsuszasa!

Csonttorés /zuzodási serulések

Biztositsa keszulekeket elcsuszas ellen.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

esə alkatreszek miatti serulés.

Biztositsa az alkatreszt leeses ellen.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miattl

A keszülk tobbi részeinek vagy az ügyfel lakasanak (pl. padlo) karso

dasa.

Biztositsa az alkatreszt leeses ell.

Kovetelmeny:

A keszüléket levalasztotta az aramellatásrol.
Eltavolitotta a keszulékbelszerelevenyeit.
A keszuleket a hatara forditotta.

Elavolitotta a felso zsanert. 264

4.6.1 Az also ajtózanscrseje

1. Vegye le az ajtót.

2.1.Csavarja ki a csavart (1).

1. Forditsu za az also zsanert (2).
2. Távolítsa el az also zsanér (3).

Eltavolitotta az also zsanert.

Javitás

4.6.2 Az also ajtóznanér felhelyezese
Az elhelyezest forditott sorrendben végEZze.

Javitás

4.7 A polc sceréje

Követelmény:
Az ajto nyitva van

4.7.1 A polc eltavolitasa

Huzza ki apolcot.

Eltavolitotta apolcot.

4.7.2 A polc beszerelése

Az elhelyezest forditott sorrendben végEZze.

Javitás

4.8 Fagyasztódoboz csereje

Követelmény:

Az ajtó nyitva van

4.8.1 Fagyasztódoboz eltávolítasa

1. Húzza ki teljesen a fagyasztódobozt (1).
2. Távolitsa el a facyasztódobozt (2).

Eltavolitotta fagyasztodobozt.

4.8.2 A fagyasztódoboz behelysezé

Az elhelyezest forditott sorrendben végEZze.

Javitás

4.9 A jegkeszitó cseréje

Követelmény:

Az ajtó nyitva van

4.9.1 A jégkésztó eltávolítasa

1. Húzza ki a fagyasztódobozt a jégkésztövel (1).
2. Oldja ki a horgokat (2).
3. Távolítsa el a jégkesztól (3).

Eltavolitatta a jegkeszitot.

4.9.2 A jégkésztö beszerelése

Az elhelyezest forditott sorrendben végaze.

Javitás

4.10 Felsö LED-vilagítas cseréje

Kulonleges eszkozok

Laposfeji csavarhuzo Hegy 2,4 mm x 0,4 mm x 60 mm, a keszletben [00341820]

A keszüléke karbantartásmentes LED-világítással rendelkezik.

A vilagitast kizarolag az ugfyfelszolgalat vagy szakkepzett technikusok ja-vilthajek meg!

VESZÉLY

Aramutes veselye aram alatt levalkatreszek miatt!

Eletveszély a nem megfelelo javitas okozta aramütes miatt

Az elektramos alkatrészek javitásat kizáról pákşett elektrümú-szerész végézheti.
A javatis utan végéstzene a VDE 0701-nek vagy az orszagspecificus szabalyozasokn megfelelo vizsgalatot.

VESZELY

Aramutés veszélye aram alatt levó alkatreszek miatt! Haláos aramutés

A javitas megkezende elott legalabb 60 masodperccel valassza le a keszulékeket az elektromhos halozatrôl.

VIGYAZAT

Éles szélek!

Vagasi sérulèsek
Viseljen védokesztyut.

Követelény:

A készüléket levalasztotta az aramellatasról.
Az ajtó nyitva van
Eltavolitotta a keszulék felső szerelvényeit.

4.10.1 LED-vilagitas ehtavolitasa

1. Vigye a LED-vilagitast a bal oldalra.

Levalasztotta a LED-vilagitas elektromos csallakozasat.

1. Oldja ki a LED-vilagitashoz kapcsoló horgokat.

Javitás

3.Emelje e a keszulktol a LED-vilagitast.

Eltavolitotta a LED-vilagitast.

4.10.2 A felso LED-vilagitás beszerelése
Az elhelyezest forditott sorrendben végezze.

4.4.2 Montáz zavesu dvierok

4.5.2 Montáz zavesu dvierok
