RB3VTS104WW - Hladilnik SAMSUNG - Brezplačna navodila za uporabo

Vrsta izdelka	Hladilnik-zamrzovalnik kombinirani
Znamka	Samsung
Model	RB3VTS104WW
Skupna neto prostornina	Približno 340 L
Prostornina hladilnika	Približno 240 L
Prostornina zamrzovalnika	Približno 100 L
Mere (V x Š x G)	1850 x 595 x 675 mm
Neto teža	Približno 65 kg
Energetski razred	F (po starem merilu)
Letna poraba	Približno 280 kWh
Raven hrupa	39 dB(A)
Vrsta odmrzovanja	Samodejno odmrzovanje (hladilnik), ročno (zamrzovalnik)
Hladilno sredstvo	R600a
Notranja osvetlitev	LED
Material polic	Kaljeno steklo
Funkcije	Predal za svežino, elektronski nadzor temperature, alarm za odprta vrata
Vzdrževanje in čiščenje	Notranjost očistite z mehko krpo in milnico; redno preverjajte tesnila vrat
Varnost	Na voljo otroška ključavnica, uporabljajte z ozemljeno vtičnico
Nadomestni deli in popravljivost	Deli, ki jih uporabnik lahko zamenja: ročaji, tesnila, predali, tečaji; drugi deli zahtevajo pooblaščeni servis
Splošne informacije	Garancija 2 leti; možna obrnitev vrat

Pogosto zastavljena vprašanja - RB3VTS104WW SAMSUNG

Kako nastaviti temperaturo hladilnika?

Uporabite nadzorno ploščo za prilagoditev temperature. Priporočena nastavitev je 3 do 5 °C za hladilnik in -18 °C za zamrzovalnik.

Kaj storiti, če naprava oddaja prekomeren hrup?

Preverite, ali je naprava poravnana in se ne dotika sten. Prepričajte se, da kompresor deluje normalno. Če hrup ne preneha, se obrnite na tehnično službo.

Kako obrniti vrata hladilnika?

Obračanje vrat zahteva dve osebi. Odklopite napravo, odstranite vrata in tečaje, nato jih ponovno namestite na nasprotno stran v skladu z navodili v priročniku. Uporabite priporočena orodja: križni izvijač, ključ 10 mm in cevni ključ 8 mm.

Kako zamenjati tesnilo vrat?

Odprite vrata, odstranite staro tesnilo tako, da ga povlečete. Pritrdite novo tesnilo in se prepričajte, da je dobro nameščeno in brez rež, da preprečite uhajanje hladnega zraka.

Kako očistiti notranjost hladilnika?

Odklopite napravo, odstranite živila in police. Očistite z mehko krpo, namočeno v topli vodi in blagim detergentom. Sperite in posušite, preden ponovno vključite.

Kaj storiti, če se v zamrzovalniku tvori led?

Ročno odtajajte zamrzovalnik tako, da odklopite napravo in pustite vrata odprta. Ne uporabljajte ostrih predmetov za odstranjevanje ledu. Preverite, ali se vrata pravilno zapirajo.

Kako zamenjati ročaje vrat?

Odstranite pokrovčke vijakov s ploščatim izvijačem, odvijte vijake s križnim izvijačem, nato odstranite ročaj. Namestite nov ročaj v obratnem vrstnem redu in trdno privijte vijake.

Naprava ne hladi pravilno, kaj preveriti?

Prepričajte se, da je napajalni kabel priključen in da je termostat pravilno nastavljen. Preverite, ali prezračevalne rešetke niso zamašene in ali je kondenzator čist.

Kakšen je postopek za odstranitev predala?

Rahlo dvignite sprednji del predala in ga povlecite ven, da ga odstranite. Za vstavljanje ga namestite na vodila in potisnite, dokler se ne zaskoči.

Kje najti nadomestne dele?

Obiščite spletno mesto Samsung Parts (http://samsung.com) in vnesite kodo modela (RB3VTS104WW) za preverjanje razpoložljivih delov. Deli, ki jih uporabnik lahko zamenja, so ročaji, tesnila, predali in tečaji.

NAVODILA ZA UPORABO RB3VTS104WW SAMSUNG

Lai iznemtu atvilktni

Uzmanigi paceliet atvilktnes prieksejo dalu un izvelciet to.

Priročnik za uporabniško servisiranje

1. Na spletni strani http://samsung.com lahko preverite, kje lahko kupite nadomestne dele.

2. Obišcite stran za nakupovanje in vnesite kodo modela izdelka ter preverite, katere dele je mogoće kupiti. Koda modela se nahaja na nalepki na zunanji strani vašega izdelka.

3. Kodo in razlicico modela lahko preverite na nalepki s crtno kodo, ki se nahaja na spodnji levi strani izdelka.

4. Pri nadomestnih delih se prepričajte, da se ime dela ujema s tistim, ki je navedeno na sliki v tem priročniku.

5. Deli, ki jih lahko servisira uporabnik, so omejeni na ročaje (samo pri nekaterih modelih), tesnila, predale in tečaje.

OPOMBA

V primeru, da popravilo izvaja nepooblascen serviser, v primeru samopopravila ali neprofessionalnegapopravila izdelka druzba Samsung ne odgovarja za poskodbe izdelka, telesne poskodbe ali katero koli drugovarnostno tezavo izdelka, ki je posledica poskusa popravila izdelka, ki ne uposteva natancno teh navodilza popravilo in vzdrrzevanje. Garancija ne krije poskodb izdelka, ki nastanejo zaradi popravila izdelka, ki gaporavi oseba, ki ni Samsungov certificiran servisni ponudnik.

PREVIDNO

• Ime dela, ki je navedeno na splétrni strani, se lahko razlikuje od imena v tem priročniku. Poskrbite, da boste izbrali pravo ime dela.
  Zamenjava tečajev zahteva izjemno previdnost, saj vklučuje snemanje vrat.
  Pri popravilih uporabljaje zaichne rokavice.

Slovenscina

Dejanske slike in navedeni sestavni deli hladilnika se lahko razlikujejo glide na model in državo.

01 Zgornji tečaj 02 Tesnilo
03 Predal 04 Rocaja (samo doloceni modeli)
05 Srednji tečaj 06 Nalepka s Črtno kodo
07 Spodnji tečaj

Slovenscina

Zamenjava rocaja

Ime modela je videti takole: RB38**6***, RB38**2***, RL38**6***, RB3L**2***, RB36**6***, RB36**2***, RL36**6***, RL36**2***, RB34**6***, RB34**2***, RL34**6***, RL34**2***

Mesta, označena z zvezdicami, se razlikujejo glede na model.

Zvezdice v kodi modela označujejo razlìčico modela in lahko predstavljajo stevilko (0-9) ali Črko (A-Z) v kodi modela.

PREVIDNO

• Pri zamenjavi ročaja vrat pazite, da ne opraskate sprednje strani vrat.
• Ročaja trdno pritisinite pri podporah. Prepričajte se, da med podporami in vrati ni vrzeli.
• Pri namesčanju ročaja Čvsto privijte vijake.
  Pred uporabo izdelka preverite, ali je rocaj cvrsto pritrjen.

Potrebni pripomocki (niso prilozeni)

Križni Izvijač Plošcati izvijač

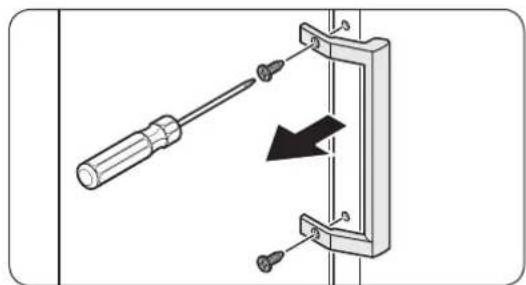

Odstranjevanje ročajev

OPOMBA

Ta postopek velja za hladilnik in zamrzovalnik.

1. S plosćatim izvjacem odstranitePokrovček vijakov.

2. Ko odstranite ročaj,Pokrovčke vijakov ponovno pritrdite na odprtine za vijake.

3. S Phillipsovim izvijačem odvjte vijake in odstranite ročaj.

OPOMBA

S pomocjo teh vijakov privijte ročaj na nasprotni strani.

1. Nov ročaj sestavite v obratnem vrstnem redu od razstavljanja.

Slovenscina

Zamenjatayesnila

PREVIDNO

Poskrbite, da boste tesnilo cvrsto pritrdili. V nasprotnem之初u lahko iz hladilnika uhaja hladen zrak.

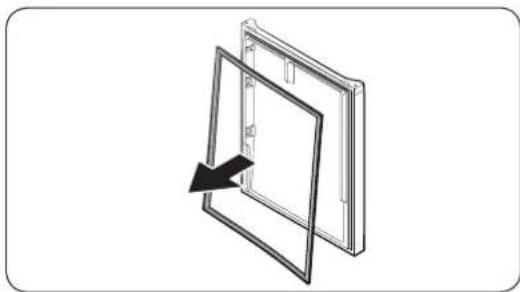

Odstranjevanje tesnila

Odpritvrata in z vrat odstranite tesnilo.

Zamenjata tesnila

Na vrata hladilnika pritrdite novo tesnilo. Prepričajtese, da med novim tesnilom in vrati ni vrželi.

Zamenjavapredala

PREVIDNO

Med sestavljanjem preverite, ali je predal ustrezno vstavljen v vodilo.

Odstranjevanje predala

Previdno dvignite sprendji del predala in ga izvlecite.

Ponovna namestitev predala

Predale ponovno namestite, takdo sledite korakom odstranjevanja v obratnem vrstnem redu.

Slovenscina

Zamenjava tečaja

Če Želite zamenjati tečaje, morate njaprej odstraniti vrata.

PREVIDNO

Pri odstranjevanju vrat bodite izjemno previdni, saj so vrata tezka.
- Preden se lotite zamenjave tecajev, na tla namestite mehko blazino, kot je karton, da preprecite nastanek prask na vrtih, ko vrata položite na tla.
- Ker morate s teçaji ravnati previdno in jih morata zamenjati dve ali vecb, priporocamo, daPoklicete profesionalno servisno sluzbo.
- Ce tečaj odstranite, ne da bi medtem držali vrata, lahko ta padejo in povzročijo telesne poskodbe.
- Prepričajte se, da je gred Čvrsto pritrjena na tečaju.
Prepricajte se, da je tecaj cvrsto pritrjen na omarico.
- Prepričajte se, da so priključki zic ustrezno priključeni.
- Pazite, da pri pritrijevanju zgornjegaPokrova ne poskodujete ziic.

OPOZORILO

• Če Želite hladilnik nagniti/položiti na tla, potrebujete pomoč vsajene dodatne osebe.
• Preden odstranite vrata, izkljucite napajalni kabel.

Potrebni pripomocki (niso prilozeni)

Phillipsov izvija Ploscati izvija KljuC (11 mm)

1. Z nasadnim ključem (8 mm) odstranite vijake, s katerimi je pritrjen zgornji tečaj (A).

PREVIDNO

Padec vrat hladilnika preprecite takto, da vrata med odstranjevanjem vijakov trdno pridržite.

1. Odpritv rata hladilnika in jih nato dvignite, da jih snamete s srednjega tecaja. Vrata shranite na varno mesto.

PREVIDNO

Vrata so težka. Pri odstranjevanju vrat bodite previdni, da preprečite materialno škodo ali telesne poskodbe.

1. Odpritvrata zamrzovalnika in nato z nasadnim kljuem (8 mm) odstranite vijake, s katerimi je pritrien spodnji tecaj (A).

Slovenscina

1. Medtem ko vrata zamrzovalnika visijo na spodnjem tečaju (A), počasi povlacite spodnji tečaj (A), da ga odstranite z držala na dnu hladilnika. Ko spodnji tečaj (A) odstranite iz držala, ga odstranite z vrat zamrzovalnika ter vrata zamrzovalnika povlacite navzdol, da jih odstranite s spodnjega tečaja (B).

PREVIDNO

Padec vrat zamrzovalnika preprecite tak, da vrata med odstranjevamem srednjega tecaja (B) trdno pridržite.

1. S Phillipsovim izvijačem in nasadnim kljucem (10 mm) odstranite vijake, s katerimi je pritrjen srednji tečaj (A).
2. Ko zamenjate zgornji, srednji in/ali spodnji teçaj, sestavljanje opravite v obratnem vrstnem redu od razstavljanja.

PREVIDNO

• Prepričajte se, da so prikljüčkiŽic ustrezno priključeni.
• Pazite, da pri pristrjevanju zgornjegaPokrova ne poskodujete zic.

Slovenscina
