Tuotetyyppi	Yhdistelmäjäkaappi-pakastin
Merkki	Samsung
Malli	RB3VTS104WW
Kokonais nettotilavuus	Noin 340 L
Jääkaapin tilavuus	Noin 240 L
Pakastimen tilavuus	Noin 100 L
Mitat (K x L x S)	1850 x 595 x 675 mm
Nettopaino	Noin 65 kg
Energialuokka	F (vanhan asteikon mukaan)
Vuotuinen energiankulutus	Noin 280 kWh
Äänitaso	39 dB(A)
Sulatuksen tyyppi	Automaattinen sulatus (jääkaappi), manuaalinen (pakastin)
Kylmäaine	R600a
Sisävalaistus	LED
Hyllymateriaali	Karkaistu lasi
Ominaisuudet	Tuoreuslokero, elektroninen lämpötilan säätö, oven aukiolohälytin
Huolto ja puhdistus	Puhdista sisäpuoli pehmeällä liinalla ja saippuavedellä; tarkista oven tiivisteet säännöllisesti
Turvallisuus	Lapsilukko saatavilla, käytä maadoitetun pistorasian kanssa
Varaosat ja korjattavuus	Käyttäjän vaihdettavat osat: kahvat, tiivisteet, laatikot, saranat; muut osat vaativat valtuutetun huollon
Yleiset tiedot	2 vuoden takuu; ovien suunnan vaihto mahdollista

Usein kysytyt kysymykset - RB3VTS104WW SAMSUNG

Kuinka säädän jääkaapin lämpötilan?

Käytä ohjauspaneelia lämpötilan säätämiseen. Suositeltu asetus on 3–5 °C jääkaapille ja -18 °C pakastimelle.

Mitä tehdä, jos laite pitää liikaa ääntä?

Tarkista, että laite on tasalla eikä kosketa seiniä. Varmista, että kompressori toimii normaalisti. Jos ääni jatkuu, ota yhteyttä tekniseen huoltoon.

Kuinka jääkaapin ovien suunta vaihdetaan?

Ovien suunnan vaihto vaatii kaksi henkilöä. Irrota laite verkkovirrasta, poista ovet ja saranat, ja asenna ne uudelleen vastakkaiselle puolelle noudattaen käyttöohjeen ohjeita. Käytä suositeltuja työkaluja: ristipääruuvimeisseli, 10 mm avain ja 8 mm hylsyavain.

Kuinka oven tiiviste vaihdetaan?

Avaa ovi, vedä vanha tiiviste pois. Kiinnitä uusi tiiviste varmistaen, että se on oikein paikallaan eikä siinä ole rakoja kylmän ilman vuotojen estämiseksi.

Kuinka jääkaapin sisäpuoli puhdistetaan?

Irrota laite verkkovirrasta, poista ruoat ja hyllyt. Puhdista pehmeällä liinalla, joka on kostutettu lämpimällä vedellä ja miedolla pesuaineella. Huuhtele ja kuivaa ennen käyttöönottoa.

Mitä tehdä, jos pakastimeen muodostuu jäätä?

Sulata pakastin manuaalisesti irrottamalla laite verkkovirrasta ja jättämällä ovi auki. Älä käytä teräviä esineitä jään poistamiseen. Tarkista, että ovi sulkeutuu kunnolla.

Kuinka ovenkahvat vaihdetaan?

Poista ruuvien suojukset litteällä ruuvimeisselillä, irrota ruuvit ristipääruuvimeisselillä ja poista kahva. Asenna uusi kahva päinvastaisessa järjestyksessä ja kiristä ruuvit tiukasti.

Laite ei jäähdytä kunnolla, mitä tarkistaa?

Varmista, että virtajohto on kytketty ja termostaatti on säädetty oikein. Tarkista, etteivät tuuletusritilät ole tukossa ja että lauhdutin on puhdas.

Mikä on menettely laatikon irrottamiseksi?

Nosta laatikon etuosaa hieman ja vedä se ulos. Asenna takaisin työntämällä se kiskoille ja painamalla, kunnes se napsahtaa paikalleen.

Mistä löydän varaosat?

Käy Samsung Parts -sivustolla (http://samsung.com) ja syötä mallikoodi (RB3VTS104WW) tarkistaaksesi saatavat osat. Käyttäjän vaihdettavia osia ovat kahvat, tiivisteet, laatikot ja saranat.

KÄYTTÖOHJE RB3VTS104WW SAMSUNG

Käyttajan huolto-opas

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com
2. Vieraile osien OSTOSIVUSTossa ja tarkista saatavilla olevat osat antamalla tuotteesi malkoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle.

Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.

1. Kun tilaat vaihto-osia, varmista, etta osan nimi vastaa taman oppaan kuvassa ilmoitettua ninea.
2. Kayttajn houlettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat.

HUOM.

Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, kayttaja itse tai kouluttamaton korjaaja,

Samsung ei ole vastuussa tuotteen vauroiista, henkilovahingoista tai muista tuoteturvallisuuteen liittyvista ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata naitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vauroiita, jotka aiheutuvat muun kuin Samsungin sertifoiman palveluntarjoajan yrityksestä korjata tuotetta.

HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tassoppaassa. Varmista, etta valitset oikean osan.
• Saranoita vaihedettaessa on oltava erityisen huolellinen, koska se edellyttä oven irrottamista.
• Muista käyttaa suojakaseitei korjaustoit tehdessasi.

Suomi

Jäkaapin mukana toimitetut osat saattavat mallista tai käytömaasta riippuen olla erilaisia kuin kuvassa.

01 Ylasarana 02 Tiiviste
03 Lokero 04 Kahvat (vain soveltuvissa malleissa)
05 Keskisarana 06 Viivakooditarra
07 Alasarana

Suomi

Kahvan vaihto

Mallinimi on seuraavaa muotoa: RB38**6***, RB38**2***, RL38**6***, RB3L**2***, RB36**6***, RB36**2***, RL36**6***, RL36**2***, RB34**6***, RB34**2***, RL34**6***, RL34**2***

Asteriskien tilalla olevat merkit vaihtelevat malleittain.

Mallikoodin asteriskien tilalla voi olla numeroita (0-9) tai kirjaimia (A-Z), ja ne ilmoittavat tarkan mallin.

HUOMIO

Kun vaihdat oven kahvaa, varo naarmuttamasta oven etupuolta.
Paina kahvat tiiviisti kiinni tukiinsa. Varmista, etta tukien ja oven vallin ei jaa rakoa.
Kiristaruuvit tiukasti.kun kiinnitat kahyaa.
Varmista kahvan tiukkuus, ennen kuin kaytat tuotetta.

Tarvittavat tyokalut (eivat sisally toimitukseen)

Ristipääruuvimeisseli Litteäpäinen

ruuvimeisseli

Kahvojen irrottaminen

HUOM.

Ohjeet koskevat sekä jäkaappi-etta pakastinpuolta.

1. Irrota ruuvien suojukset litteapaisella ruuvimeissellila.

Kun kahva on irrotetu, kiinnitruuvien suojukset takaisin paikoilleen ruuvinkoloihin.

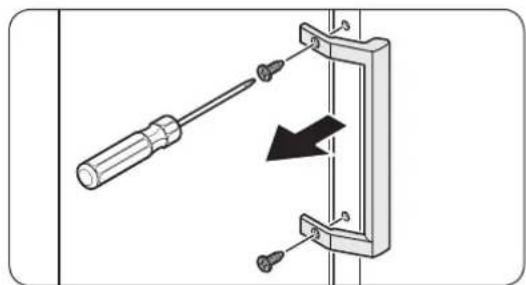

1. Irrota ruuvit ristipääruuvimeisselillä ja irrotakahva.

HUOM.

Kiinnitā kahva ruuvien avulla vastakkaiselle puolelle.

1. Asenna uusi kahva noudattamalla irrotusohjeita painvastaisessa jarjestyksessa.

Suomi

Tivisteen vaihto

HUOMIO

Kiinnita tiiviste tiukasti. Muuten jaakaapin kylma ilma voi vuotaa.

Tiiivisteen irrottaminen

Avaa ovi ja irrota tiiviste ovesta.

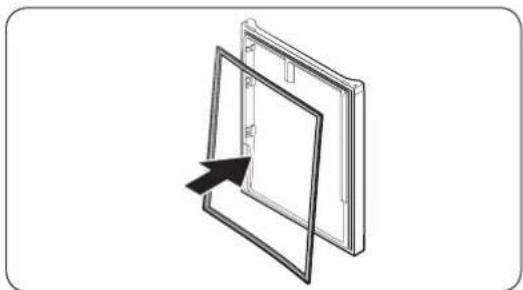

Tivisteen asettaminen paikalleen

Kiinnita uusi tiiviste jäkaapin oveen. Varmista, etta uuden tiivisteen ja oven valiin ei jaa rakoa.

Lokeron vaihto

HUOMIO

Aseta lokero huolellisesti kiskoille kokoamisen aikana.

Lokeron poistaminen

Nosta lokeron etuosa varovasti ja liu'uta se ulos.

Lokeron asettaminen paikalleen

Lokerot asetetaan paikalleen suorittamalla poistovaiheet painvastaisessa järjestyksessä.

Suomi

Saranan vaihto

Ovet on irrotettava ennen saranoiden vaihtamista.

HUOMIO

• Ole erityisen varovainen irrotaessasi ovia, koska ne ovat painavia.
• Ennen kuin aloitat saranoiden vaihdon, aseta lattiale pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattiale.
• Saranoita on käsitetäva varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.
• Jos et kannattele ovea saranaa irrotaessasi, ovi saattaa pudota ja aiheuttaa vammoja.
• Varmista, etta tappi on kiristetty saranaan tiukasti.
• Tarkista, etta sarana on tiukasti kiinni kaapissa.
• Varmista, etta johtoliittimet on liitetty oikein.
• Varo vauroittamasta johtoja, kun kiinnitat ylasuojusta.

VAROITUS

• Jäkaapin kallistaminen/asettaminen vaatii vahintaan 2 henkiloä.
• Irrota virtajoho ennen katisyyden vaihtamista.

Tarvittavat tyokalut (eivat sisally toimitukseen)

Ristipäruvimeisseli Litteapainen ruvimeisseli 11 mm ruviavain

10 mm hylsyavain 8 mm hylsyavain 10 mm ruviavain

Suomi

Oven katisyyden vaihtaminen

HUOM.

Malleissa, joissa on kahvat, vaihda kahvan puoli ensin. (Saat lisatietoja osiosta Kahvan vaihto (tankokahvalla varustetut mallit.)

1. Jaakaapin oven ollessa suljettuna irrota ylasuojuksen (A) kiinnitysruuvi ristipaaruvvitaltalla.

2. Nosta ylasuojus (A) varovasti pois ja aseta se jäkaapin paalle.

3. Ole varovainen, kunnosti ylasuojsta (A). Sen alle on kytketty johto.

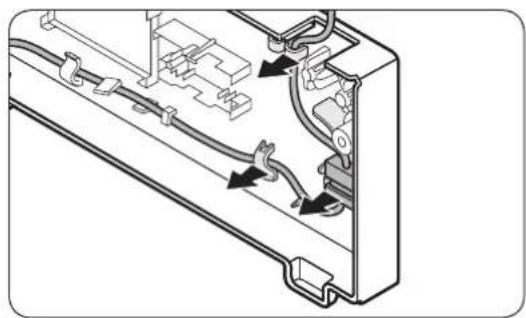

4. Irrota ylasuojuksen alle pidikkeeseen sijoitettu johto ja johdinliitin.

Tāmā vaihe ei ehkā koske joitakin malleja.

HUOMIO

Alda vedaliittimia liian kovaa.

1. Irrota johtoliitin (A).

Tāmā vaihe ei ehkā koske joitakin malleja.

Suomi

1. Kayta ylasaranan (A) kiinnitysruuvien irrottamiseen hylsyavainta (8 mm).

HUOMIO

Pida jaakaapin ovesta kunnolla kiinni ruuveja irrotaessasi, jotta ovi ei putoaisi.

1. Avaa jaakaapin ovi ja nosta sitten ovea irrottaaksesi sen keskisaranasta. Pida ovi tallessa.

HUOMIO

Ovi on painava. Ole varovainen ovea poistettaessa vaurioiden ja vammojen valttamiseksi.

1. Avaa pakastimen ovi ja irrota sitten alasaranan (A) kiinnitysruuvit hylsyavaimella (8mm)

Suomi

1. Pakastimen oven levatessä alasaranan (A) varassa vedà hitaasti alasaranaa (A) irrottaaksesi sen jaakaapin alaosan pidikkeestä. Kun alasarana (A) on irrotetu pidikkeestä, irrota se pakastimen ovesta ja vedà pakastimen ovea alaspain irrottaaksesi sen keskisaranasta (B).

HUOMIO

Pida pakastimen ovesta tiukasti kiinni irrotaessisi keskisaranaa (B), jotta se ei putoa.

1. Kaytä keskisaranan (A) kiinnitysruuvien irrottamiseen ristipäruuvitaltaa ja hylsyavainta (10 mm).
2. Kun olet vaihtanut yla-, keski- ja/tai alasaranan, kokoa osat purkuohjeiden mukaan mutta painvastaisessa järjestyksessä.

HUOMIO

• Varmista, etta johtolittimet on liitetty oikein.
• Varo vauroittamasta johtoja, kun kiinnitat ylasuojusta.

Suomi

Surubelnitä Phillips Surubelnitä cu cap plat

1. OTbOpTe ja BpaTata Ha φpNkIepoT, a noToa KpeHete ja 3a da ja n3BaIte OJ cpeHa tAmpka. YybaJte ja BpaTata Ha 6e36eHNO MecTo.

BHIMAHHE

BpataeTeuKa.3a da cnpeynte oWtetyBaHe nnIOBpeDa,6nDETe BHMATEHn npn BaedeHa BpataTa.

1. OTbOpTe ja BpaTata od naHnHKOT n noToa KopncTeTe Kny 3a Wtekepot (8 mm) 3a da n H3BaJnte 3aBPTKITE wTo ja 3aterHybaaT donHaTa wapka (A).

MaKeDoHcKn

1. Co Bpata OJ nAaHnHKnOT NOCTaBeHa Ha DoJIHaTa 3a da ja n3BaIte OJ dPkaHT HoDINHOT DeI OJ 0fpnKIDepOT. TOM DOHATA Wapka (A) ce n3BaIOn OJ dPkaOT, n3BaTe ja OJ Bpata Ha JaAnHnKOT I NOToa NobHeTe ja Bpata OJ nAaHnHKnOT HADONY 3a da ja n3BleHETe OJ cpeHATA Wapka (B).

BHIMAHHE

3a da cnpeuTe nafahe Ha BpTaTAto nnHnKOT, 6nDEte CnpyHn DeKa ja dpKnte UBPcTn DoKeHa ce n3BaDn 6e36eNo oD cpeHata wapka (B).

1. KopncTeKeCTaH Kny3a WTekepot (10 mm) 3a da IIN 3BaNTe 3aBPTKIne wTO ja 3aTeHyBaAT cpeHaTa WaPka (A).
2. CoCTaBete NOBTOPO BO O6paTeH peOcNeI OTKaKo CTe rN N3BaDIne ROPHaTaN/NNn DOnHATA WApKa.

BHIMAHHE

• Побере Te Ддп КавелсКТe рпклуоци ce noBp3aHn npabuHNo.
  BHHMabajTe da He ng OUITeTITE XUNITE KORA Ke ro 3aterHyBaTe rOpHnot kanak

MaKeJOnHcN

Arge tommake uhendusi liiga kovasti.
