RB3VTS104WW - Køleskab SAMSUNG - Gratis brugsanvisning og manual

Produkttype	Kombineret køle-/fryseskab
Mærke	Samsung
Model	RB3VTS104WW
Nettototal kapacitet	Ca. 340 L
Køleskabsvolumen	Ca. 240 L
Frysevolumen	Ca. 100 L
Mål (H x B x D)	1850 x 595 x 675 mm
Nettovægt	Ca. 65 kg
Energiklasse	F (ifølge gammel skala)
Årligt forbrug	Ca. 280 kWh
Lydniveau	39 dB(A)
Afrimningstype	Automatisk afrimning (køleskab), manuel (fryser)
Kølemiddel	R600a
Indvendig belysning	LED
Materiale til hylder	Hærdet glas
Funktioner	Friskluftrum, elektronisk temperaturkontrol, alarm for åben dør
Vedligeholdelse og rengøring	Rengør indersiden med en blød klud og sæbevand; kontroller dørpakningerne regelmæssigt
Sikkerhed	Børnesikring tilgængelig, brug med jordet stikkontakt
Reservedele og reparationsmuligheder	Brugerudskiftelige dele: håndtag, pakninger, skuffer, hængsler; andre dele kræver autoriseret service
Generelle oplysninger	2 års garanti; mulighed for at vende døre

Ofte stillede spørgsmål - RB3VTS104WW SAMSUNG

Hvordan indstiller jeg temperaturen i køleskabet?

Brug kontrolpanelet til at justere temperaturen. Den anbefalede indstilling er 3 til 5 °C til køleskabet og -18 °C til fryseren.

Hvad gør jeg, hvis apparatet larmer for meget?

Kontroller, at apparatet står i vater og ikke rører væggene. Sørg for, at kompressoren fungerer normalt. Hvis støjen fortsætter, kontakt teknisk service.

Hvordan vender jeg køleskabets døre?

Vending af dørene kræver to personer. Tag stikket ud, fjern døre og hængsler, og geninstaller dem på den modsatte side i henhold til manualens instruktioner. Brug de anbefalede værktøjer: stjerneskruetrækker, 10 mm skruenøgle og 8 mm topnøgle.

Hvordan udskifter jeg dørpakningen?

Åbn døren, fjern den gamle pakning ved at trække. Sæt den nye pakning på, og sørg for, at den sidder korrekt uden mellemrum for at undgå kold luftlækage.

Hvordan rengør jeg indersiden af køleskabet?

Tag stikket ud, fjern madvarer og hylder. Rengør med en blød klud dyppet i lunkent vand og mildt rengøringsmiddel. Skyl og tør, før du sætter det i drift igen.

Hvad gør jeg, hvis der dannes is i fryseren?

Afrim fryseren manuelt ved at trække stikket ud og lade døren stå åben. Brug ikke skarpe genstande til at fjerne isen. Kontroller, at døren lukker korrekt.

Hvordan udskifter jeg dørhåndtagene?

Fjern skrueafdækningerne med en flad skruetrækker, skru skruerne ud med en stjerneskruetrækker, og fjern derefter håndtaget. Monter det nye håndtag i omvendt rækkefølge og stram skruerne godt.

Apparatet køler ikke ordentligt, hvad skal jeg kontrollere?

Sørg for, at strømkablet er tilsluttet, og at termostaten er indstillet korrekt. Kontroller, at ventilationsgitrene ikke er blokerede, og at kondensatoren er ren.

Hvordan fjerner jeg en skuffe?

Løft let forsiden af skuffen, og skub den ud for at fjerne den. For at sætte den på plads igen, sæt den på skinnerne og skub, indtil den klikker på plads.

Hvor finder jeg reservedele?

Besøg Samsung Parts-webstedet (http://samsung.com) og indtast modelkoden (RB3VTS104WW) for at se tilgængelige dele. Brugerudskiftelige dele er håndtag, pakninger, skuffer og hængsler.

BRUGSANVISNING RB3VTS104WW SAMSUNG

Phillips-skruvmejsel Sparmejsel

Ta loss handtagen

OBS!

1. Du kan kontrollere, hvor du kan kobe resededele, pa http://samsung.com
2. Besog webstedet for kob af reservationele og indtast modelkoden for dit produkt for at kontrollere de reservationele, der kan kobs. Modelkoden er mærket pa ydersiden af dit produit.
   Du kan kontrollere modelkoden og versionen på stregkodeetiketten nederst til venstre påproduktet.
3. For reservedele skal du sikre dig, at reservationensnavnet matcher det, der er vist i illustrationen i denen vegledning.
4. Reservedele, der kan serviceres af bruger, er begrænset til handtag (kun nogle modeller), pakninger, skuffer og hængsler.

BEMERK

After reparation af en jegke-autorisert servicetekniker, egen reparation erler jegke-professionel reparation afproduktet, er Samsung不同程度 for nogen beskadigelse på produitet, nogen skade erler andre produitsikkerhedsproblemer forarsaget af forsog på at reparere produitet, som ikke omhyggeligt følger disse reparations- og vedligeholdelsesinstruktioner. Enhver beskadigelse af produitet forarsaget af forsog på at reparere produitet af en person udover en Samsung-certificeret servicetekniker vil ikkeærket af garantien.

FORSIGTIG

• Reservedensnavnet, der er angivet på webstedet, kan afvige fra det, der er beskrevet i/DDne vegjledning. Sorg for at vaelge det rigtige resedensnavn.
• Udskiftning af hængsler kræver ekstrem forsigtighed, fordi det indebærer at løsne doren.
• Sorg for at bare sikkerhedshandsker, mens du foretager reparationer.

Dansk

Det faktiske billed og koleskabets medfolgende dele afviger muligvis afhängigt af model og land.

01 Overste haengsel 02 Pakning
03 Skuffe 04 Handtag (kun relevante modeller)
05 Midterste haengsel 06 Stregkodeetiket
07 Nederste haengsel

Dansk

Udskiftning af handtag

Modelnavnet ser违法违规 ud: RB386, RB382, RL386, RB3L*2, RB366, RB362, RL36*6, RL362, RB346, RB34*2, RL346, RL342***

Hvad der erstatter stjernerne kan variere afhengigt af modellen.

Stjerne(r) i modelkoden angiver en variantmodel og kan erstatte (0-9) eller (A-Z) i modelkoden.

FORSIGTIG

• Nár du udskifter dörhandtaget, skal du passe på ilke at ridse fronten på døren.
  Pres pa handtagene ved foderne. Sorg for, at der icke er noget mellemrum mellem foderne og doren.
• Skru skruerne godt fast, nár du fastgør händtaget.
• Kontroller, at handtaget sidder godt fast, fər du bruger produktet.

Kraevede værktjer (medfolger/DD)

Denne procedure gælder for bade koleskabs- og frysserrummet.

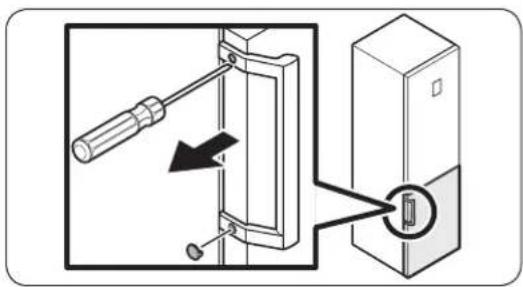

1. Brug en skruetraekker med flad kerv til at fjerne skruedakslerne.

2. Sæt skruedækslerne tilbage på skruehullerne after afmontering af handtaget.

3. Brug en stjerneskruetrækker for at fjerneskruerne og afmontere handtaget.

BEMÄRK

Brug disse skruer til at fastgore handtaget pa den modsatte side.

1. Monter det nye handtag i omvendt rækkefolge af afmonteringen.

Dansk

Udskiftning af pakning

FORSIGTIG

Sorg for at fastgore pakningen ordentigt. Ellers kan kold luft fra koleskabet lakke.

Sadan fjernes pakningen

Sadan udskiftes pakningen

Fastgør en ny pakning til koleskabsdøren. Sørg for, at der ikke er noget mellemrum mellem den nye pakning og døren.

Udskifting af skuffle

FORSIGTIG

Kontroller, at skuffen er indsat korrekt i skinnen under samlingen.

Sādan fjernes skuffen

Loft forsigtigt forsiden af skuffen op, og traek den ud.

Sadan monteres skufferne igen

Genmontering af skufferne folger den omvendte rækkefolge af deres respektive fjernelsestrin.

Dansk

Udskiftning af hagensel

For at udskiffe hængslerne skal du først fjernen drene.

FORSIGTIG

Nar du fjerner drene, skal du vare meget forsigtig, da dorene er tunge.
Fd du udskifter hengslerne, skal du lage en blod underlag sasom pap pa gulvet for at forhindre ridsen pa daren, nar du saetter dorene ned.
- Da hængslerne skal handteres forsigtigt og udskiftes af to eller flere personer, anbefaler vi dig at ringe after professionel teknik service.
Hvis du fjerner haengslet uden at holde doren, kan doren falde ned og forarsage skader.
- Sørg for, at aktlen er strammet ordentlich på hængslet.
- Kontroller, at haengslet er ordentlich fastgjort til kabinettet.
- Sorg for, at ledningsstikkene er korrekt tilslutte.
- Pas pågressive ledningerne under fastgorelsen af topdaekslet.

ADVARSEL

• At vippe/laegge koleskabet ned kræver mindst to personer.
• Tag strømstikket ud af koleskabet, for du vend erne.

Kraevede værktjer (medfolger ikke)

Stjerneskruetrækker Skruetrækker med flad kerv 11 mm fastnogle

10 mm topnogle 8 mm topnogle 10 mm fastnogle

Dansk

Vending af doren

BEMAERK

For modeller med handtag skal handtagene vendes forst. (Der findes detailjerede oplyninger i afsnittet "Udskiftning af handtag (for modeller med tærskelhandtag)".

1. Luk fryserdoren, og brug en stjerneskruetrakkertil at fjerne skruerne, der fastholder topdaekslet (A).

2. Løft forsigtigt topdækslet (A), og læg det oven pa koleskabet.

Vær forsigtig, nar du løfter topdaekslet (A). Der er en ledning tilsluttet under det.

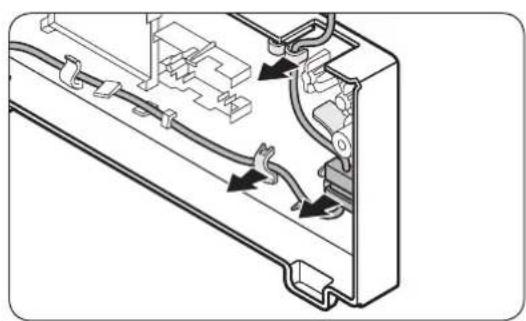

1. Fjern ledningen og ledningsstikket placeret pa holderen under topdakslet.

2. Dette trin gælder muligvis ikke for nogle modeller.

FORSIGTIG

1. Frakobl ledningsstikket (A).

2. Dette trin gælder muligvis/DDke for nogle modeller.

Dansk

1. Brug en topnagle (8 mm) til at fjerne skruerne, den fastholder det overste hengsel (A).

FORSIGTIG

For at forbindre, at koleskabsdoren vaelter, skal du sorge for at holde godt fast pa koleskabsdoren, mens du fjerner det overste hagensel.

Doren er tung. For at forhindre skade aller persanskade skal du vare forsigtig, nár du fjerner doren.

1. Abn fryserdoren, og brug en topnagle (8 mm) til at fjerne skruerne, der fastholder det nederste hagensel (A).

Dansk

1. Med fryserdoren siddende pa det nederste hagensel (A), trækkes langsomt i nederste hagensel (A) for at fjerne det fra holderen i bunden af koleskabet. Nar det nederste hagensel (A) er fjernet fra holderen, fjernes det fra fryserdoren, og derefter trækkes fryserdoren ned for at fjernen den fra det midterste hagensel (B).

FORSIGTIG

For at forhindre fryserdoren i at falde, skal du sorge for at holde godt fast pa fryserdoren, indtil den er fjernet sikkert fra det midterste hagensel (B).

1. Brug en stjerneskruetrækker og topnagle (10 mm) til at fjerne skruerne, der fastholder det midterste hængsel (A).
2. Genmonter i den modsatte rækkefolge for afmontering after udskiftning af det overste, midterste og/eller nederste hagensel.

FORSIGTIG

Sarg for, at ledningsstikkene er korrekt tilslutte.
- Pas pågressive ledningerne under fastgorelsen af topdakslet

Dansk

Brukerhandbok

Stjerne(r) i modellkoden angir en variantmodell og kan erstatte (0-9) eller (A-Z) i modellkoden.

FORSIKTIG

Sorg for a参加会议的股东可于2013年4月15日（星期四）上午9：00至下午14：00在公司会议室召开。
Trykk handtakene ned pa stottene. Kontroller at det icke er noe mellomrom mellom stottene og doren.
- Stram skruene godt nár du fester händtaket.
- Kontroller at handtaket er godt festet før du tar i brukproduktet.

Slik fjerner du handtakene

MERK

Fest pakningen godt. Ellers kan kald luft lekke fra kjoleskapet.

Slik fjerner du pakningen

Slik bytter du pakningen

Fest en ny pakning til kjoleskapsdoren. Kontroller at det ikke er=noe mellomrom mellom den nyepakningen og doren.

Utskifting av skuff

FORSIKTIG

Slik fjerner du skuffen

Verktoy som kreves (medfolger ikke)

Stjerneskrutrekker En flat skrutrekker Skrunakkel (11 mm)

Pipenokkel (10 mm) Pipenokkel (8 mm) Skrunokkel (10 mm)

Norsk

Reversere doren

MERK

Doren er tung. Vær forsiktig nár du fjerner doren, for à unngå personskade eller skade pa doren.

For àhindre at fryserdøren faller, ma du holde fryserdøren godt til den er trygt fjernet fra det midterste hengslet (B).
