Produkttyp	Kombinerat kyl-frys
Märke	Samsung
Modell	RB3VTS104WW
Total nettokapacitet	Cirka 340 L
Kylskåpsvolym	Cirka 240 L
Frysvolym	Cirka 100 L
Mått (H x B x D)	1850 x 595 x 675 mm
Nettovikt	Cirka 65 kg
Energiklass	F (enligt äldre skala)
Årlig energiförbrukning	Cirka 280 kWh
Ljudnivå	39 dB(A)
Avfrostningstyp	Automatisk avfrostning (kyl), manuell (frys)
Köldmedium	R600a
Invändig belysning	LED
Hyllmaterial	Härdat glas
Funktioner	Färskvarufack, elektronisk temperaturkontroll, larm för öppen dörr
Underhåll och rengöring	Rengör insidan med en mjuk trasa och tvålvatten; kontrollera dörrtätningarna regelbundet
Säkerhet	Barnsäkring finns, använd med jordat uttag
Reservdelar och reparerbarhet	Användarbytbar delar: handtag, tätningar, lådor, gångjärn; övriga delar kräver auktoriserad service
Allmän information	2 års garanti; dörrvändning möjlig

Vanliga frågor - RB3VTS104WW SAMSUNG

Hur ställer jag in temperaturen i kylskåpet?

Använd kontrollpanelen för att justera temperaturen. Rekommenderad inställning är 3–5 °C för kylskåpet och -18 °C för frysen.

Vad gör jag om apparaten låter för mycket?

Kontrollera att apparaten står plant och inte vidrör väggar. Se till att kompressorn fungerar normalt. Om ljudet fortsätter, kontakta teknisk service.

Hur vänder jag dörrarna på kylskåpet?

Dörrvändning kräver två personer. Koppla ur apparaten, ta bort dörrar och gångjärn, och montera dem på motsatt sida enligt manualen. Använd rekommenderade verktyg: stjärnskruvmejsel, 10 mm nyckel och 8 mm hylsnyckel.

Hur byter jag dörrtätningen?

Öppna dörren, ta bort den gamla tätningen genom att dra. Fäst den nya tätningen och se till att den sitter tätt utan glipor för att förhindra kalluftsläckage.

Hur rengör jag insidan av kylskåpet?

Koppla ur apparaten, ta bort matvaror och hyllor. Rengör med en mjuk trasa fuktad med ljummet vatten och milt rengöringsmedel. Skölj och torka innan du sätter i drift igen.

Vad gör jag om det bildas is i frysen?

Frosten av frysen manuellt genom att koppla ur apparaten och lämna dörren öppen. Använd inte vassa föremål för att ta bort is. Kontrollera att dörren stängs ordentligt.

Hur byter jag dörrhandtagen?

Ta bort skruvskydden med en platt skruvmejsel, skruva loss skruvarna med en stjärnskruvmejsel och ta bort handtaget. Montera det nya handtaget i omvänd ordning och dra åt skruvarna ordentligt.

Apparaten kyler inte ordentligt, vad ska jag kontrollera?

Se till att nätsladden är ansluten och att termostaten är rätt inställd. Kontrollera att ventilationsgallren inte är blockerade och att kondensorn är ren.

Hur tar jag bort en låda?

Lyft försiktigt framkanten på lådan och dra ut den. För att sätta tillbaka den, sätt in den på skenorna och tryck tills den klickar på plats.

Var hittar jag reservdelar?

Besök Samsung Parts webbplats (http://samsung.com) och ange modellkoden (RB3VTS104WW) för att se tillgängliga delar. Användarbytbar delar är handtag, tätningar, lådor och gångjärn.

BRUKSANVISNING RB3VTS104WW SAMSUNG

Serviceanvisningar for användare

1. Information om var du kan kopa reservdeler finns pa http://samsung.com
2. Besök sidan für köp av reservdalar och skriv in produits modellkod for att visa alla delar som kan beställas. Modellkoden finns på etiketten på utsidan av produits.
3. Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster påprodukten.
4. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den har bruksanvisningen nar du bestaller reservdelen.
5. De enda delar som användaren kan bytas själv ar handtag, (endast på vissa modeller), packningar, lador och gangjärn.

OBS!

After reparation som genomförs av en iche-auktoriserad tjänsteleverantor erer av agaren samt after icke-professionell reparation avprodukten tar Samsung inget ansvar for eventuella produktskador, personskador erler andra produktssakerhetsproblem som orsakats av ett forsok att reparera Produkten som inte noga foljer dessa reparations- och underhällsanvisningar. Eventuella produktskador som uppstar till foljd av att nagon annan an en tjänsteleverantor som certifierats av Samsung forsokt reparera Produkten tacks inte av garantin.

VAR FORSIKTIG

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den har manualen. Kontrollera att du valjer ratt articel.
• Var mycket forsiktig när du byter ut gangjärnen, eftersom detta innebar att dörren tas loss.
• Använd alltid skyddshandskarNDAR du genomfor reparationer.

Svenska

Det faktiska utseendet och medfoljande delar till kylskapet kan skilja sig at beroende pa modell och land.

01 Övre gangjärn 02 Packning
03 Lada 04 Handtag (endast pa tillampliga modeller)
05 Mittengängjärn 06 Streckkodsetikett
07 Nedre gängjärn

Svenska

Byta ut handtag

Sà hār ser modellnamnet ut: RB386, RB382*, RL38*6, RB3L2*, RB36*6, RB362*, RL36*6, RL362*, RB34*6, RB342*, RL34*6, RL342****

Asteriskerna ersaatts av olika tecken beroende pa modellen.

Asteriskerna i modellkoden indikerar en modellvariant och kan ersattas av (0-9) eller (A-Z) i modellkoden.

VAR FÖRSIKTIG

• Var försiktig sä att du inte repar dörren när du byter ut handtaget.
  Tryck ordentigt i handtagen vid stoden. Kontrollera att det inte finns nagot glapp mellan stoden och dörren.
• Dra at skruvarna hart nar du satter fast handtaget.
• Kontrollera att handtaget sitter fast ordentlich innan du anvander Produkten.

Verktyg som behovs (bifogas ej)

Förfarandet gäller für bäde kyskäpet och frysen.

1. Använd en spärmejsel für att ta bort skruvlocken.

2. Ta loss handtagen och satt tillbaka skruvlocken på skruvhålen.

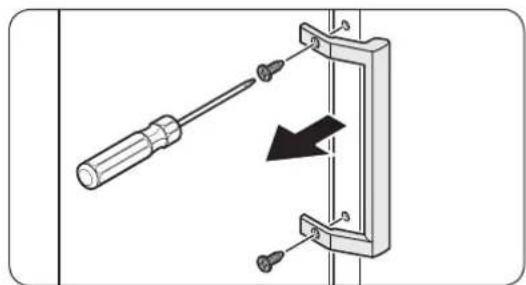

3. Använd en Phillips-skruvmejsel För att ta bort skruvarna och ta loss handtaget.

OBS!

Anvand de hare skruvarna for att satta fast handtaget pa andra sidan.

1. Detnya handtaget monteras i motsatt ordningsfoljd till nermonteringen.

Svenska

Byta ut packningar

VAR FORSIKTIG

Tryck fast packningen ordentigt. Annars finns det risk for att det lacker kalluft ur kylskapet.

Ta bort packningen

Öppna dörren och ta ut packningen ur dörren.

Satta in packningen

Tryck in en ny packning i kylskapsdörren. Kontrollera att det inte finns nagot glapp mellan den nya packningen och dörren.

Byta ut Iador

VAR FORSIKTIG

Kontrollera att ladan ar helt inskjuten i skenan vid montering.

Ta ut ladan

Lyft forsiktigt upp ladan framifr an och dra ut den.

Satta tillbaka lador

Ladorna sats tillbaka i steg med motsatt ordningsfoljd till hur de togs ut.

Svenska

Byta ut gängjärn

For att byta ut gängjärnen maste du forst ta bort dorren.

VAR FORSIKTIG

• Var mycket fösiktig när du tar loss dorrarna, eftersom de ar tunga.
  Laggett mjukt underlag,till exempel en kartong,pa golvet innan du staller dorren pa den och byter ut gangjarnet, sa att dorren inte repas.
• Eftersom gängjärnen ska hanteras fösiktigt och det kravs två erler flera personer for att byta ut dem rekommenderar vi att du tillkallar professionell teknik servicepersonal.
• Om du tar bort gängjärnet utan att hälla i dörren kan dörren falla och orsaka skada.
• Se till att gängjärnsaxeln sitter sakert på gängjärnet.
• Kontrollera att gängjärnet sitter ordentligt fast vid själva kylskapet.
• Se till att kabelkontakterna ar korrekt anslutna.
• Var forsiktig sa att du inte skadar kablarna när du monterar det övre holjet.

VARNING

• Minst tvá personer behöver samarbeta für att luta/lägga ned kylskapet.
• Koppla bort stromsladden innan du vander dorrarna.

Verktyg som behövs (bifogas ej)

Phillips-skruvmejsel Sparmejeel 11 mm skruvnyckel

10 mm hylsnyckel 8 mm hylsnyckel 10 mm skruvnyckel

Svenska

Vanda dörren

OBS!

For modeller som har handtag skau vanda handtagen forst. (Mer information Inns i avsnitter "Byta ut handtag (pa modeller med langt handtag").

1. Se till att kyldorren ar stangd och anvand sedan en Phillips-skruvmejsel for atta bort skruvarnasom Ixerar det ovre holjet (A).

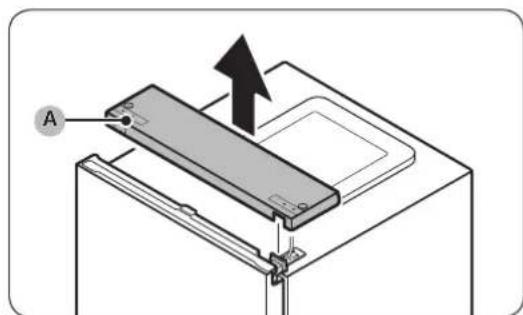

2. Lyf forsiktigt av det övre höljet (A) och placera det ovanpå kylskapet.

3. Var forsiktig nár du lyfter det övre holjet (A). En kabel ar dragen under den.

4. Ta bort kabeln och kabelkontakten som ar placerade pa hällaren under det övre skyddet.

5. Det har steget kanske inte ar tillampligt for alla modeller.

VAR FÖRSIKTIG

Dra inte for hært i kontakterna.

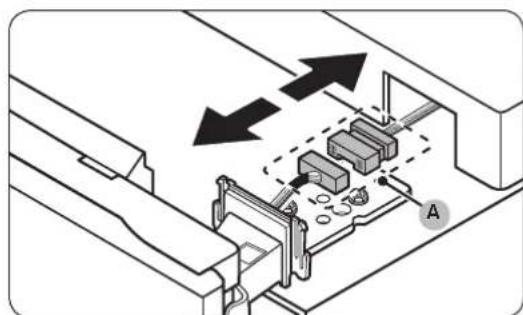

1. Koppla bort kabelkontakten (A).

2. Det har steget kanske inte ar tillampligt for alla modeller.

Svenska

1. Anvand en hylsnyckel (8 mm) for att ta bort skruvarna i det övre gangjärnet (A).

VAR FORSIKTIG

Hãll hãrt i dōrren medan du avlçagsnar skruvarna for att forhindra att kylskápsdörren faller av.

1. Öppna kylskapsdörren och lyft sedan dörren for att ta av den frän mittengängjärnet. Förvara dörren pa en saker plats.

VAR FORSIKTIG

Dörren ar tung. För att forhindra person- ellersakskada, var forsiktig nar du avlågsnar dörren.

1. Oppna frysdörren och använd sedan en hylsnyckel (8 mm) for att ta bort skruvarna i det nedre gangjärnet (A).

Svenska

1. När frysdörren fortfarande sitter i det nedre gängjärnet (A) kan du försiktigt dra det nedre gängjärnet (A) for att avlågsna det frän hällaren langst ned i kylskapet. När du har tagit bort det nedre gängjärnet (A) frän hällaren kan du avlågsna det frän frysdörren och sedan dra ned frysdörren for att lossa den frän mittengängjärnet (B).

VAR FÖRSIKTIG

For att forhindra att frysdorren faller sca du halla i frysdorren ordentligt tills du har avlagsnat den helt fran mittengangjarnet (B).

1. Använd en Phillips-skruvmejsel och hylsnyckel (10 mm) for atta bort skruvarna i mittengängjärnet (A).
2. Montera dörren i motsatt ordningsfoljd till nedmonteringen nar du har bytt ut det övre, mitten- och det nedre gängjärnet.

VAR FÖRSIKTIG

• Se till att kabelkontakterna ar korrekt anslutna.
• Var forsiktig sa att du inte skadar kablarna nr du monterar det övre holjet

Svenska

Brugervejledning

Utskiftning av handtak

Modellnavnet ser sik ut: RB386, RB382*, RL38*6, RB3L2*, RB36*6, RB362*, RL36*6, RL362*, RB34*6, RB342*, RL34*6, RL342****

Verktoy som kreves (medfolger icke)

Stjerneskrutrekker En flat skrutrekker
