Producttype	Combikoelkast-vriezer
Merk	Samsung
Model	RB3VTS104WW
Totale netto capaciteit	Ongeveer 340 L
Koelkast volume	Ongeveer 240 L
Vriezer volume	Ongeveer 100 L
Afmetingen (H x B x D)	1850 x 595 x 675 mm
Netto gewicht	Ongeveer 65 kg
Energieklasse	F (volgens oude schaal)
Jaarlijks verbruik	Ongeveer 280 kWh
Geluidsniveau	39 dB(A)
Ontdooi type	Automatisch ontdooien (koelkast), handmatig (vriezer)
Koelmiddel	R600a
Binnenverlichting	LED
Materiaal van de legplanken	Gehard glas
Functies	Koelvers compartiment, elektronische temperatuurregeling, alarm open deur
Onderhoud en reiniging	Reinig de binnenkant met een zachte doek en zeepwater; controleer regelmatig de deurrubbers.
Veiligheid	Kinderbeveiliging beschikbaar, gebruik met een geaard stopcontact
Reserveonderdelen en repareerbaarheid	Door gebruiker vervangbare onderdelen: handgrepen, rubbers, laden, scharnieren; andere onderdelen vereisen erkende service
Algemene informatie	2 jaar garantie; deur omkeerbaar

Veelgestelde vragen - RB3VTS104WW SAMSUNG

Hoe stel ik de temperatuur van de koelkast in?

Gebruik het bedieningspaneel om de temperatuur aan te passen. De aanbevolen instelling is 3 tot 5 °C voor de koelkast en -18 °C voor de vriezer.

Wat te doen als het apparaat overmatig geluid maakt?

Controleer of het apparaat waterpas staat en niet tegen de muren aan komt. Zorg ervoor dat de compressor normaal werkt. Als het geluid aanhoudt, neem dan contact op met de technische dienst.

Hoe draai ik de deuren van de koelkast om?

Het omdraaien van de deuren vereist twee personen. Koppel het apparaat los, verwijder de deuren en scharnieren, en installeer ze aan de andere kant volgens de instructies in de handleiding. Gebruik de aanbevolen gereedschappen: kruiskopschroevendraaier, 10 mm sleutel en 8 mm dopsleutel.

Hoe vervang ik de deurrubber?

Open de deur, verwijder de oude rubber door eraan te trekken. Bevestig de nieuwe rubber en zorg ervoor dat deze goed gepositioneerd is en zonder openingen om koude luchtlekkage te voorkomen.

Hoe reinig ik de binnenkant van de koelkast?

Koppel het apparaat los, verwijder voedsel en legplanken. Reinig met een zachte doek gedrenkt in lauwwarm water en mild schoonmaakmiddel. Spoel en droog voordat u het weer in gebruik neemt.

Wat te doen als er ijsvorming in de vriezer is?

Ontdooi de vriezer handmatig door het apparaat los te koppelen en de deur open te laten. Gebruik geen scherpe voorwerpen om ijs te verwijderen. Controleer of de deur goed sluit.

Hoe vervang ik de deurhandgrepen?

Verwijder de schroefafdekkingen met een platte schroevendraaier, draai de schroeven los met een kruiskopschroevendraaier en verwijder de handgreep. Monteer de nieuwe handgreep in omgekeerde volgorde en draai de schroeven stevig aan.

Het apparaat koelt niet goed, wat moet ik controleren?

Zorg ervoor dat het netsnoer is aangesloten en de thermostaat correct is ingesteld. Controleer of de ventilatieroosters niet geblokkeerd zijn en of de condensor schoon is.

Wat is de procedure om een lade te verwijderen?

Til de voorkant van de lade iets op en schuif deze naar buiten om hem te verwijderen. Om hem terug te plaatsen, schuif hem op de rails en duw tot hij vastklikt.

Waar vind ik reserveonderdelen?

Bezoek de Samsung Parts website (http://samsung.com) en voer de modelcode (RB3VTS104WW) in om de beschikbare onderdelen te controleren. De door de gebruiker vervangbare onderdelen zijn handgrepen, rubbers, laden en scharnieren.

GEBRUIKSAANWIJZING RB3VTS104WW SAMSUNG

Onderhoudshandleiding voor gebruikers

1. U kurz kijken waar u vervangende onderdelen kurz kopen via http://samsung.com
2. Ga waar de site voor het kopen van onderdelen en voer de modelcode van uw product in om de verkrijgbare onderdelen te zien. De modelcode staat op het etiket aan de buitenkant van uw product. - U kunt de modelcode en versie vinden op het etiket met de streepjescode linksonder op het product.
3. Zorg er bij verwangende onderdelen voor dat de naam van het onderdeel overeenkomt met die in de afbeelding in deze handleiding.
4. Onderdelen die door de gebruiker onderhonden konnen worden, zich beperkt tot handgrepen (alleen voorCOMMIGE modellen), afdichtingen, laden en scharnieren.

OPMERKING

Na reparatie door een Niet-geauthoriseerde serviceprovider, zelfreparatie of Niet-professionele reparatie van het product, is Samsung Niet aansprakelijk voor schade aan het product, letsel of andere problemen met de productveilighed als gevolg van een poging om het product te repareren waar bij deze reparatieen onderhoudsinstructies Niet zorgvuldig�n opgevolgd. Eventuele schade aan het product die wordenveroorzaakt door een poging om het product te repareren door een andere persoon dan een door Samsung gecertificierde serviceprovider, worden Niet gedekt door de garantie.

LETOP

• De op de site vermelde onderdeelnaam kan afwijken van die in deze handleiding. Zorg ervoor dat u de juiste onderdeelnaam kiest.
• Bij het verwangen van scharnieren moet u uiterst voorzichtig te werk gaan, waar de deur要去 worden verwijderd.
• Draag veiligheidshandschoenen bij het uitvoeren van reparaties.

Nederlandds

Het werkelijk je uiterlijk en de meegeleverde onderdelen van uw koelkast konnen afwijken, afhankelijk van het model en het land.

01 Bovenste scharnier 02 Afdichting
03 Lade 04 Handgrepen (alleen bepaalde modellen)
05 Middelste scharnier 06 Etiket met streepjescape
07 Onderste scharnier

Nederlandss

Vervangen van handgrepen

De modelnaam ziet er zouit: RB38**6***, RB38**2***, RL38**6***, RB3L**2***, RB36**6***, RB36**2***, RL36**6***, RL36**2***, RB34**6***, RB34**2***, RL34**6***, RL34**2***

Water in plaats van de sterretjes staat, kan per model verschillen.

Een of meerdere sterretjes in de modelcode geven een modelvariant aan en kuren een verrangig+zijn voor (0-9) of (A-Z) in de modelcode.

LETOP

Wees voorzichtig bij het verwangen van de handgreep op de deur om de voorkant van de deur Niet te begrassen.
- Druk de handgrepen stevig aan bij de steunen. Zorg ervoor dat er geen ruimte is:tussen de steunen en de deur
- Draai de schroeven stevig aan bij het bevestigen van de handgreep.
- Controller of de handgreep stevig vastzit voordat u het product gebruikt.

Vereist gereedschap (niet meegeleverd)

Kruiskopschroevendraaier Platte

schroevendraier

De handgrepen verwijderen

OPMERKING

Deze procedure is van toepassing op zowel de koelkast als het vriescompartment.

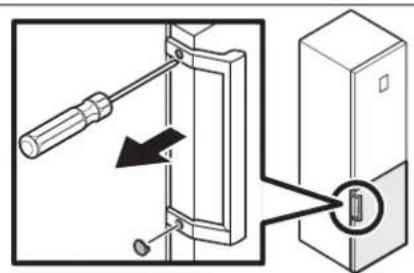

1. Gebruik de platte schroevendraier om de schroefafdekkingen te verwijderen.

2. Na het verwijderen van de handgreep plankst u de schroefafdekkingen terug op de schroefgaten.

3. Gebruik een kruskopschroeevendraier om de schroeven en de handgreep te verwijderen.

OPMERKING

Gebruik de schroeven om de handgreep op detegenoverliggende zichte te bevestigen.

1. Monteer de neue handgreep in omgekeerde volgorde van het demonteren.

Nederlandss

Vervangen van afdichtingen

LETOP

Zorg ervoor dat u de afdichting stevig vastzet. Anders kan er koude lucht ut de koelkastlekken.

DeADFdichtingverwijderen

Open de deur en verwijder de afdichting van de deur.

DeADFichtingervangen

Bevestig een neue Abdichting aan de koelkastdeur.
Zorg ervoor dat er geen ruimte is:tussen de neue
abdichting en de deur.

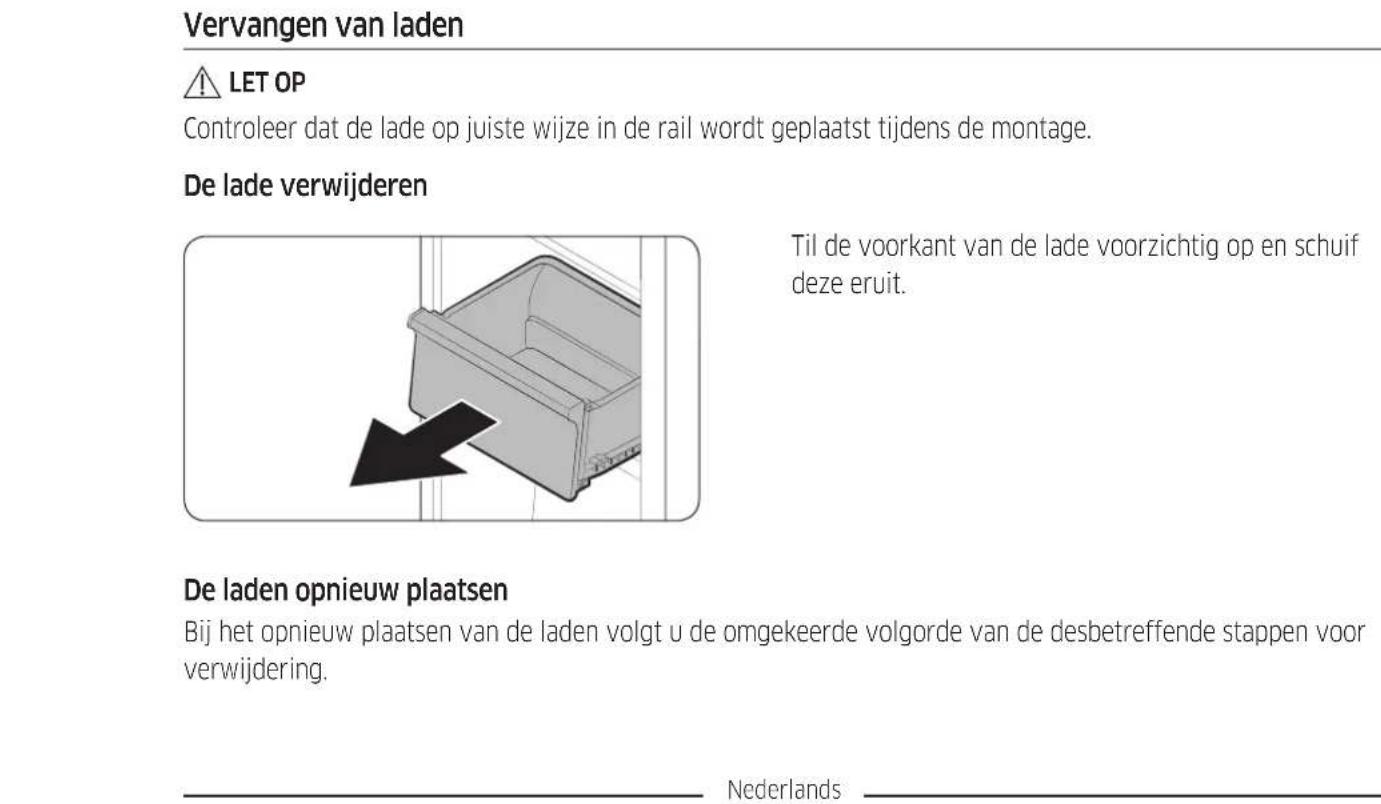

Vervangen van laden

LETOP

Controleer dat de lade op juiste wijze in der rail worden geplaatst tijdens de montage.

De lade verwijderen

Til de Voorkant van de lade voorzichtig op en schuif deze eruit.

De laden opniewu plaatsen

Bij het opnieuwplaatsen van de laden volgt u de omgekeerde volgorde van de desbetreffende stappen voor verwijdering.

Nederlandss

Vervangen van scharnieren

Voor het verwangen van de scharnieren moet u eerst de deur verwijderen.

LETOP

Ga bijzonder voorzichtig te werk bij het verwijderen van de deuren, want de deuren zijn zwaar.
- Plaatsvoordat u de scharnieren verrangt een zachte ondergrond zoals karton op de vloer om te voorkomen dat de deur bekrast worden wanner u deze neerzet.
Aangezien de scharnieren zorgvuldig moeten worden behandeld en verrangen door twee of meer personnes, raden we u aan de hulp van een professionele technische service in te roepen.
- Als u het scharnier verwijdert zonder de deur vast te houden, kan de deur vallen en verwondingenveroorzaken.
Zorg ervoor dat de pen stevig is vastgezet op het scharnier.
- Controller of het scharnier stevig vastzit op de kast.
Zorg ervoor dat de kabelaansluitingen goed zich aangesloten.
- Ga voorzichtig te werk om de kabels Niet te beschadigen bij het bevestigen van de bovenkap.

WAARSCHUWING

• Het vereist minimaal 2 personen om de koelkast te Kantelen of neer te leggen.
• Haal de stekker uit het stopcontact voordat u de deuren omkeert.

Vereist gereedschap (niet meegeleverd)

Kruiskopschroevendraaier Platte schroevendraaier steaksleutel van 11 mm

dopsleutel van 10 mm dopsleutel van 8 mm steeksleutel van 10 mm

Nederlandss

De deur omkeren

OPMERKING

Keer bij modellen met handgrepen eerst de handgrepen om. (Raadpleeg het gedeelte 'Vervangen van handgrepen (voor modellen met stanghandgrepen)' voor uitgebreide informatie.)

1. Sluit de koelkastdeur en verwijder met een kruiskopschroevendraier de schroeven waarmee de bovenkap (A) vastzit.

2. Til de bovenkap (A) voorzichtig op enplaats deze bovenop de koelkast.

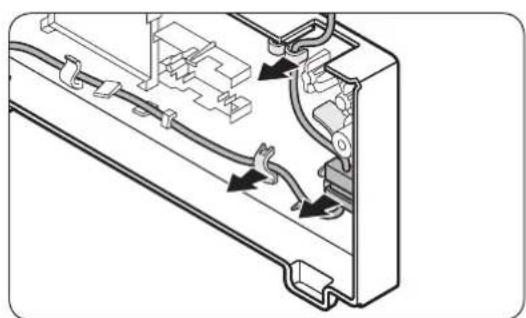

3. Wees voorzichtig bij het optillen van de bovenkap (A). Eronder is een draad aangesloten.

4. Verwijder de draad en kabelaansluiting die op de houder onder de bovenkap়n geplaatst.

5. Deze stap is op sommige modellen möglichn Niet van toepassing.

LET OP

Trek Niet te hard aan de aansluitingen.

1. Koppel de kabelaansluiting (A) los.

2. Deze stap is op sommige modellen möglichn Niet van toepassing.

Nederlandss

1. Gebruik een copsleutel (8 mm) om de schroeven te verwijderen waarmee het bovenste scharnier (A) is bevestigd.

LETOP

Voorkom dat de koelkastdeur valt door deze stevig vast te houden terwijl u de schroeven verwijdert.

1. Open de koelkastdeur en til de deur op om deze van de middelste scharnier te verwijderen. Bewaar de deur op een veilige plaats.

LETOP

De deur is zwaar. Om schade en letsel te voorkomen, moet u voorzichtig zich met het verwijderen van de deur.

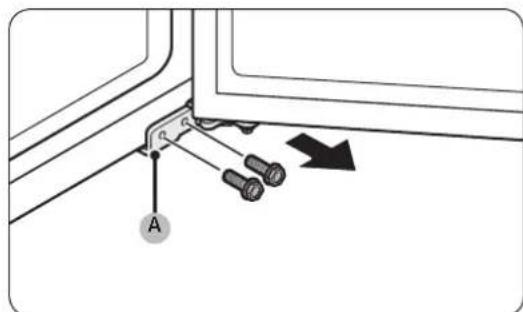

1. Open de vriezerdeur en gebruik een dopsleutel (8 mm) om de schroeven te verwijderen waarmee het onderste scharnier (A) is bevestigd.

Nederlandss

1. Terwijl de vriezerdeur op het onderste scharnier (A) steunt, trekt u langzaam het onderste scharnier (A) los om dit uit de houder op de bodem van de koelkast te verwijderen. Zodra het onderste scharnier (A) uit de houder is verwijderd, verwijdert u dit van de vriezerdeur. Vervolgens trekt u de vriezerdeur maar beneden om deze van het middelste scharnier (B) te verwijderen.

LETOP

Voorkom dat de vriezerdeur valt door de deur stevig vast te houden totdat deze veilig verwijderd is van het middelste scharnier (B).

1. Gebruik een kruskopschroevendraaier en een dopseutel (10mm) om de schroeven te verwijderen waarme het middelste scharnier (A) is bevestigd.
2. Monteer in omgeekerde volgorde van het demonteren nadat het bovenste, middelste en/of onderste scharnier is verrangen.

LETOP

• Zorg ervoor dat de kabelaansluitingen goed+zijn aangesloten.
  Ga voorzichtig te werk om de kabels Niet te beschadigen bij het bevestigen van de bovenkap.
