HHOOD 300 DECOR HDG9DCK3B - Kuhinjska napa HOOVER - Brezplačna navodila za uporabo

Tehnične značilnosti	Okrasna napa, močan motor, LED osvetlitev, pralni maščobni filter
Dimenzije	Širina: 90 cm, globina: 50 cm, višina: 70 cm
Pretok zraka	Do 700 m³/h
Ravni moči	3 ravni moči + intenzivni način
Uporaba	Idealno za odprte kuhinje, dotikni nadzor
Vzdrževanje	Maščobni filtri pralni v pomivalnem stroju, priporočeno redno čiščenje
Varnost	Samodejni izklop, zaščita pred pregrevanjem
Splošne informacije	Moderen dizajn, na voljo v črni barvi, garancija proizvajalca

Pogosto zastavljena vprašanja - HHOOD 300 DECOR HDG9DCK3B HOOVER

Kako očistiti filtre na nape HOOVER HHOOD 300 DECOR HDG9DCK3B?

Za čiščenje filtrov jih odstranite iz nape in jih namočite v topli milnici. Pustite jih namočene približno 30 minut, nato jih nežno podrgnite s krtačo. Sperite z vodo in jih popolnoma posušite, preden jih ponovno namestite.

Zakaj se moja napa ne vklopi?

Najprej preverite, ali je napa pravilno priključena in ali vtičnica deluje. Prav tako se prepričajte, da varovalka ni pregorela. Če težava ostaja, je lahko notranja napaka in priporočljivo je, da se obrnete na tehnika.

Kako nastaviti hitrost sesanja nape?

Napa HOOVER HHOOD 300 DECOR HDG9DCK3B ima več stopenj hitrosti. Uporabite nadzorno ploščo za izbiro želene hitrosti. Pritisnite gumb, ki ustreza hitrosti, ki jo želite uporabiti.

Kakšno žarnico naj uporabim za luč na napi?

Za napo HOOVER HHOOD 300 DECOR HDG9DCK3B uporabite LED žarnice tipa E14 z največjo močjo 40 vatov. Pred zamenjavo žarnice izklopite napajanje.

Kako namestiti napo HOOVER HHOOD 300 DECOR HDG9DCK3B?

Za namestitev nape sledite navodilom v priročniku za namestitev. Prepričajte se, da je trdno pritrjena na steno in pravilno priključena na električno napajanje ter, če je potrebno, na sistem za odvod zraka.

Kaj storiti, če napa oddaja nenavaden zvok?

Če napa oddaja nenavaden zvok, najprej preverite, ali je filter čist in pravilno nameščen. Umazan ali nepravilno nameščen filter lahko povzroči vibracije. Če zvok ostaja, je lahko težava v motorju ali drugem delu, zato razmislite o klicu strokovnjaka.

Napa deluje, vendar ne vleče zraka dobro. Kaj storiti?

Če napa deluje, vendar ne sesa pravilno, preverite, ali je maščobni filter čist in ali odvodni kanal ni zamašen. Prav tako se prepričajte, da je napa nameščena na pravilni višini glede na kuhalno ploščo.

Kako vem, kdaj je treba zamenjati ogljikov filter?

Ogljikov filter je treba zamenjati vsakih 6 mesecev ali ko opazite zmanjšanje vonja, ki ga oddaja napa. Nekateri modeli imajo indikator nasičenosti, ki vam pomaga vedeti, kdaj ga je treba zamenjati.

NAVODILA ZA UPORABO HHOOD 300 DECOR HDG9DCK3B HOOVER

VGRADNJA IN PRIKLIUCITEV (pritrditev na zid) 256

VGRADNJA (kroženje zraka) 267

OPIS DELOVANJA 268

VZDRZEVANJE 273

ODRAPVLJANJE NEPRAVILNOST V DELOVANJU 274

POMOČ UPORABNIKOM 274

ENVIRONMENTAL PROTECTION 275

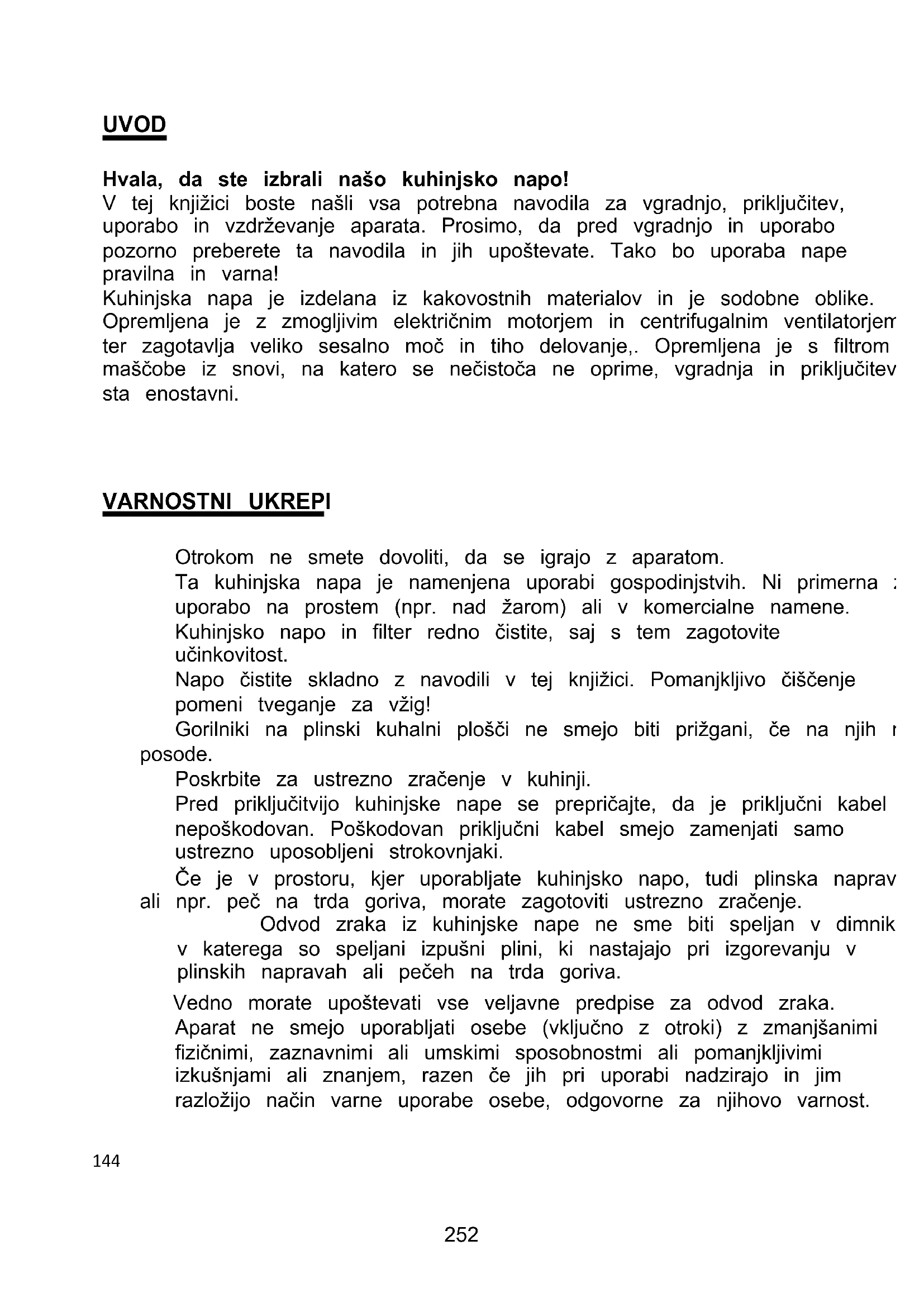

UVOD

Hvala, da ste izbrali našo kuhinjsko napo!

V tej knjižici boste našli vsa potrebna navodila za vgradnjo, priključitev, uporabo in vzdrževanje aparata. Prosimo, da pred vgradnjo in uporabo pozorno preberete ta navodila in jih upoštevate. Tako bo uporaba nape pravilna in varna!

Kuhinjska napa je izdelana iz kakovostnih materialov in je sodobne oblike. Opremljena je z zmogljivim električnim motorjem in centrifugalnim ventilatorjem ter zagotavlja veliko sesalno moč in tiho delovanje,. Opremljena je s filtrom maščobe iz snovi, na katero se nečistoča ne oprime, vgradnja in priključitev sta enostavni.

VARNOSTNI UKREPI

Otrokom ne smete dovoliti, da se igrajo z aparatom.

Ta kuhinjska napa je namenjena uporabi gospodinjstvih. Ni primerna: uporabo na prostem (npr. nad žarom) ali v komercialne namene.

Kuhinjsko napo in filter redno čistite, saj s tem zagotovite učinkovitost.

Napo čistite skladno z navodili v tej knjižici. Pomanjkljivo čiščenje pomeni tveganje za vžig!

Pred priključitvijo kuhinjske nape se prepričajte, da je priključni kabel nepoškodovan. Poškodovan priključni kabel smejo zamenjati samo ustrezno uposobljeni strokovnjaki.

Če je v prostoru, kjer uporabljate kuhinjsko napo, tudi plinska naprav ali npr. peč na trda goriva, morate zagotoviti ustrezno zračenje.

Odvod zraka iz kuhinjske nape ne sme biti speljan v dimnik v katerega so speljani izpušni plini, ki nastajajo pri izgorevanju v plinskih napravah ali pečeh na trda goriva.

Vedno morate upoštevati vse veljavne predpise za odvod zraka.

Aparat ne smejo uporabljati osebe (vključno z otroki) z zmanjšanimi fizičnimi, zaznavnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami ali znanjem, razen će jih pri uporabi nadzirajo in jim razložijo način varne uporabe osebe, odgovorne za njihovo varnost.

Pazite na otroke in jim ne dovolite, da se igrajo s kuhinjsko napo.

Nikoli ne flambirajte pod kuhinjsko napo.

Ta kuhinjska napa ni primerana za vgradnjo nad kuhalno ploščo z več kot štirimi kuhališči oz. gorilniki.

- To mora biti zadostno prezračevanje prostora, ko se hkrati uporablja tudi napa čas kot naprave, ki gorijo plin ali druga goriva (ne velja za naprave, ki zrak odvajajo samo nazaj v prostor);

- podrobnosti o načinu in pogostosti čiščenja.

- obstaja nevarnost požara, će čiščenja ne izvajamo v skladu z navodili;

- ne plamen pod pokrovom dosega;

- POZOR: Pri uporabi s kuharskimi napravami lahko dostopni deli postanejo vroči.

Tveganje za električni udar

Kuhinjsko napo priključite samo na pravilno ozemljeno vtičnico.

Če ste v dvomih, se posvetujte z ustrezno usposobljenim strokovnjakom.

Neupoštevanje the navodil pomeni tveganje za resne poškodbe ali smrt, požar ali električni udar.

Svetilka, uporabljena v tem izdelku, ni primerna za uporabo pri razsvetljavi prostora.

Namen te svetilke je zagotoviti osvetlitev za uporabo izdelka.

Električna napeljava

Vsa namestitev mora izvesti usposobljena oseba ali usposobljena oseba električar. Preden priključite na električno omrežje, se prepričajte, da je električno omrežje napetost ustreza napetosti na tipski ploščici.

Neposredna povezava

Naprava mora biti priključena neposredno na električno omrežje s pomočjo omnipolarni odklopnik z najmanj 3 mm odprtino stike. Monter mora zagotoviti pravilno električno povezavo Izdelana je in je skladna s shemo ožičenja.

Kabel ne sme biti upognjen ali stisnjen.

Redno preverjajte, da so napajalni kabel in napajalni kabel poškodovani. Če je napajalni kabel poškodovan, ga morate zamenjati s posebnim kablom ali montaža na voljo pri proizvajalcu ali njegovem servisnem zastopniku.

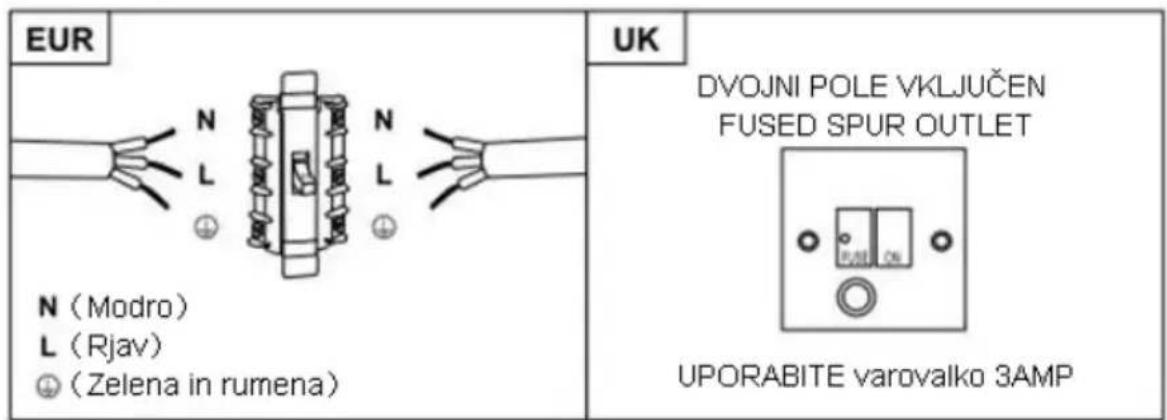

OPOZORILO: To je aparat razreda I in ga je MORAJO ozemljiti

Naprava je opremljena s 3-jedrnim omrežnim kablom, obarvanim kot sledi:

Rjav = L ali V živo

Modro = N ali Nevtralno

Zelena in rumena = E ali Zemljo

Varovalka mora imeti vrednost 3 amperov.

Seznam sestavnih delov

Spec.	Slika	Količni a

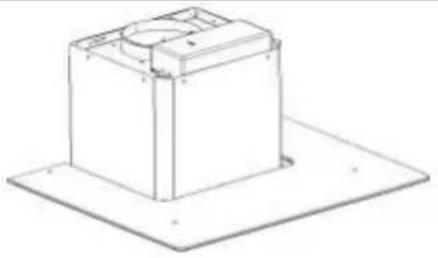

Ohišje		1
Zgornji del dimnika		1
Spodnji del dimnika		1
Spodnji nosilec dimnika		1
Zgornji nosilec dimnika		1

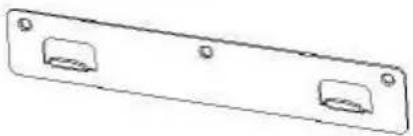

Nosilec		1
8 zidni vložki 8 × 6 bele barve		9
VijakiST4.0×30		9
7.2 vijakiST4.0×8		2

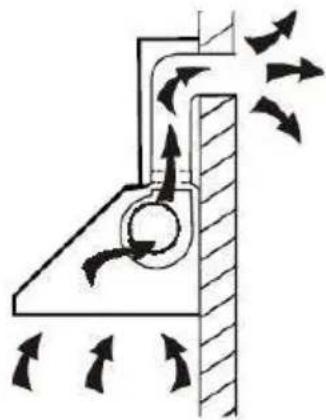

Ce obstaja odprtina za odvajanje zraka na prosto, lahko cev za zrak napelj tako, kot je prikazano spodaj (uporabite cev iz emajla, aluminija, ali gibljivo iz negorljive snovi z notranjim premerom 150 mm)

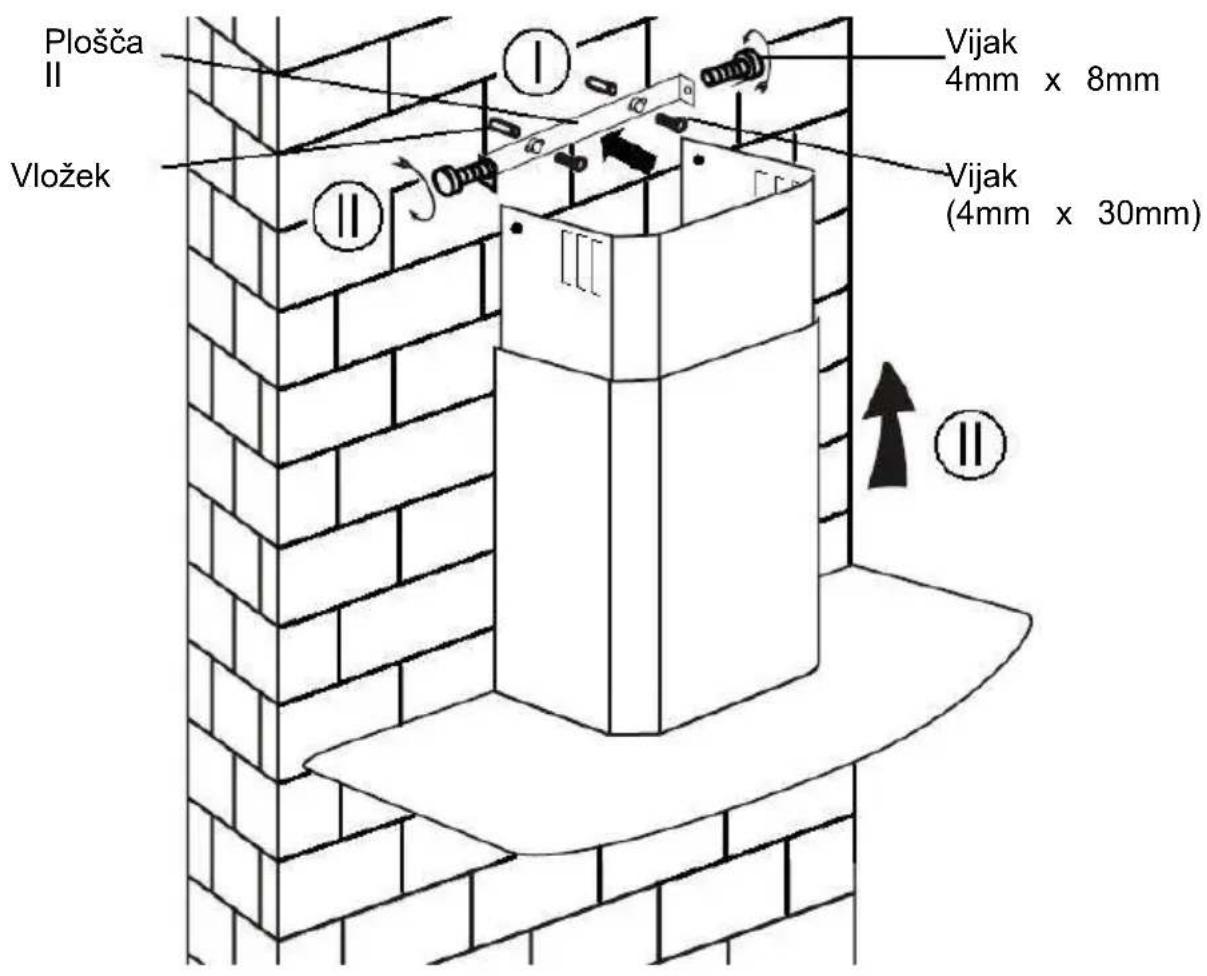

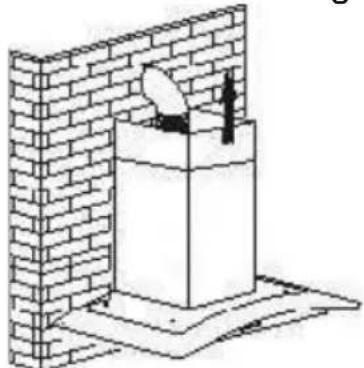

Za model z nagnjeno ploščo

- Pred montažo zvrtajte 2 dodatni luknji s premerom 8 mm, vanju vstavite vložka in uporabite vijaka ustrezne velikosti.

ii. Pritrdite ga s 4 vijaki s podložko. Vijakov ne zategujte preveč, da steklo ne bi počilo.

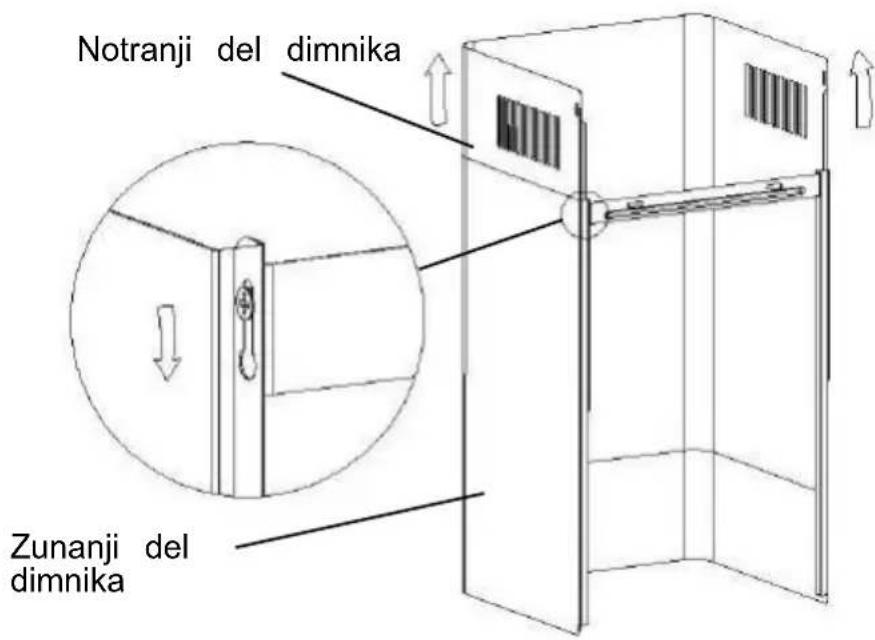

i. Vstavite notranji del dimnika v zunanji del dimnika. Nato potegnite notranji del dimnika navzgor. Prilagodite višino.

ii. Višino dimnika prilagodite situaciji. Ko je dovolj dolg, ga s pomočjo lukenj namestite na temu namenjene vijake, kot je to prikazano na sliki.

Notranji del dimnika Zunanji del dimnika

8.

i. Izvrtajte 2 luknji s premerom 8mm za ploščo II. Nato s priloženima vijakoma pritrdite ploščo II na zid in ju zategnite.
ii. Namestite sklop dimnika na napo in ga pritrdite z 2 vijakoma.

Plošča II Vložek Vijak 4mm x 8mm Vijak (4mm x 30mm)

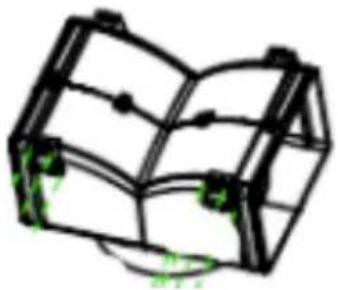

Seznamsestavnihdelov

Spec.SlikaKoličnia

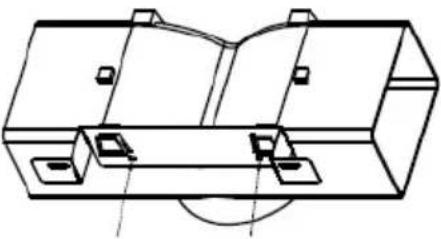

odsevnikzraka		1
nosilec		1
φ8 z id n iv lo ži φ8×φ6belebarve		2
Vijaki ST4.0×30		2
vijaki ST3.5×12		2

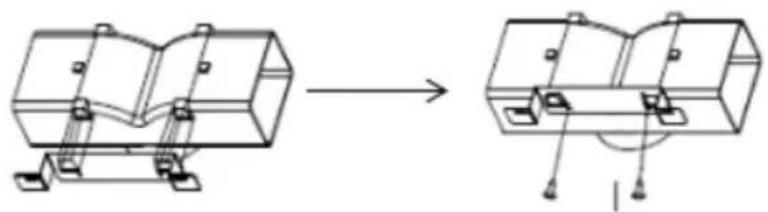

NAMESTITEV (ZRAČNI DEFLEKTOR ZA T-OBLIKO, VREČNO STEKLO, MODELIPIoščanegastekla):

Zračniodsevnikjeomenjenkotpriloženinneobvezno.

1. Prednamestitvijoukriviteobakoncanosilca, kotjeprikazanospodaj:

1. Pritrdite nosilec na plastično vtičnico v obliki črke T s priloženimi vijaki 2 kos ST3.5x12mm.

o „Prosimo, bodite pozorni: plastične vtičnice in lopute v obliki črke T ne morete uporabljati hkrati. Uporabite jih lahko na dva načina: 1) dodajte v-loputo v obstoječo vtičnico; 2) Uporabljajte plastično vtičnico v obliki črke T,nedodajtev-lopute."

o„Opomba:lzdelekjeopremljenzv-loputododatnoopremo.Tadodatna opremaniobveznazanamestitev,delovanjeinuporaboizdelka."

Seznamsestavnihdelov

Spec.SlikaKoličnia
odsevnikzraka		1
nosilec		1
8 z i d n i v l o ž i 8 × 6 b e l e b a r v e		2
VijakiST4.0×30		2
vijakiST3.5×12		2

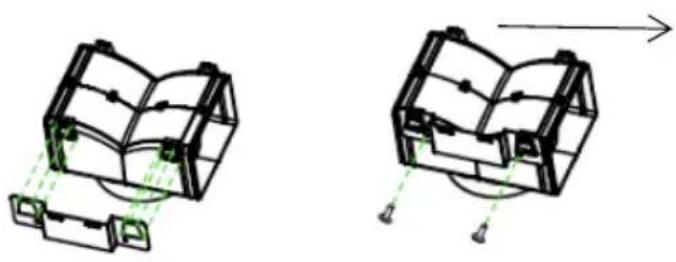

NAMESTITEV (ZRAČNI DEFLEKTOR ZA PIRAMIDNE IN SLANT MODELE):

Zračniodsevnikjeomenjenkotpriloženinneobvezno.

1. Pritrdite nosilec na plastično vtičnico v obliki črke T z vijaki 2pcs ST3,5x12mm,kotjeprikazanospodaj:

o „Prosimo, bodite pozorni: plastične vtičnice in lopute v obliki črke T ne morete uporabljati hkrati. Uporabite jih lahko na dva načina: 1) dodajte v-loputo v obstoječo vtičnico; 2) Uporabljajte plastično vtičnico v obliki črke T, nedodajtev-lopute."

o„Opomba:lzdelekjeopremljenzv-loputododatnoopremo.Tadodatna opremaniobveznazanamestitev,delovanjeinuporaboizdelka."

VGRADNJA (kroženje zraka)

Če nimate možnosti napeljati odvod zraka na prosto, napo instalirate na podoben način kot je to pojasnjeno v prejšnjem poglavju.

• Prepričajte se, da je filter varno nameščen. V nasprotnem primeru bi lahko zrahljal, to pa bi lahko bilo nevarno.
  o Če uporabite aktivni ogleni filter, se sesalna moč nekoliko zmanjša.

OPIS DELOVANJA

KONFIGURACIJA 1

1 2 3

Gumb 1

Gumb je z osvetlitvijo, ko pritisnete tipko, se vklopi osvetlitev ozadja in ventilator se vklopi pri nizki hitrosti. ko ponovno pritisnete, se izklopi ventilator.

Primerno za zračenje kuhinje. To stopnjo izberete med počasnim kuhanjem, kone nastaja veliko pare.

Gumb 2

Gumb je s prikazom osvetljen, ko pritisnete tipko, se osvetli osvetlitev in ventilator vklopi pri srednji hitrosti. ko ponovno pritisnete, se izklopi ventilator.

Ta stopnja je idealna izbira pri običajnem kuhanju.

Gumb 3

Gumb je s prikazano osvetlitvijo, ko pritisnete tipko, se osvetli osvetlitev in ventilator se vklopi pri visoki hitrosti. ko ponovno pritisnete, se izklopi ventilator.

Če med kuhanjem nastaja veliko dima in pare, izberite to stopnjo, ki zagotavlja najbolj učinkovito zračenje.

OPOMBA: Če hkrati pritisnete na vse tri tipke (za nizko/srednjo/visoko stopnjo), bo napa delovala z največjo hitrostjo.

Tipka za luč

KONFIGURACIJA 2

0

1

2

3

Gumb za izklop 0

To se uporablja za izklop ventilatorja.

Tipka za počasno hitrost 1

Primerno za zračenje kuhinje. To stopnjo izberete med počasnim kuhanjem, ko ne nastaja veliko pare.

Tipka za srednjo hitrost 2

Ta stopnja je idealna izbira pri običajnem kuhanju.

Tipka za veliko hitrost 3

Če med kuhanjem nastaja veliko dima in pare, izberite to stopnjo, ki zagotavlja najbolj učinkovito zračenje.

OPOMBA: Če hkrati pritisnete na vse tri tipke (za nizko/srednjo/visoko stopnjo), bo napa delovala z največjo hitrostjo.

Tipka za luč

KONFIGURACIJA 3

Gumb za vklop / izklop

To se uporablja za vklop / izklop ventilatorja.

Hitrost plus gumb

Za povečanje hitrosti ventilatorja

Gumb za hitro zmanjšanje

Za zmanjšanje hitrosti ventilatorja.

Gumb za osvetlitev

Digitalni prikaz

Fan prikaz hitrost: "1" za nizko hitrost, "2" za srednje hitrosti, "3" za visoke hitrosti, "4" za funkcijo Booster.

Hitro timer: Press -- in -- zadržite 1 sekundo, digitalni prikazovalnik utripa in v 5 minutah odšteva, bo po 5 minut motorja in luči izklopiti samodejno in zvok brenčala za 1 sekundo.

Funkcija Booster

Ta napa ima funkcijo Booster, ki dodatno pospeši pretok zraka. Vključite jo tako, da med delovanjem s tipko + nastavite hitrostno stopnjo 4. Napa poveča pretok zraka za 5 minut, potem se spet upočasni.

KONFIGURACIJA 4

Empty rectangular frame with no text, symbols, or markings

Gumb timerja

1. Nastavitev časa dneva

Ko je napa v stanju pripravljenosti (motor ne deluje), pritisnite gumb za merjenje časa, da vnesete nastavitev časa.

Pritisnite tipko 'Hitrost ventilatorja', da nastavite uro dneva, in pritisnite tipko 'Light', da nastavite minuto.

1. Nastavitev časovnika

Ko je napa v delovalnem načinu, pritisnite gumb za merjenje časa, da nastavite odštevanje.

Pritisnite gumb za merjenje časa, en odštevalnik se bo nato odšteval za eno minuto. Največje odštevanje je 60 minut.

—

Gumb za zmanjšanje hitrosti

Za zmanjšanje hitrosti ventilatorja.

Gumb za hitrost plus

Za povečanje hitrosti ventilatorja

Gumb SVETLO

Za vklop in izklop osvetlitve.

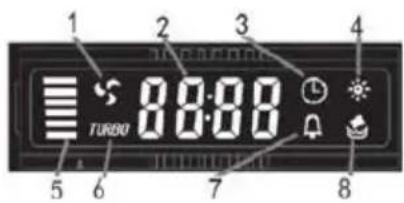

LCD zaslon

1 2 3 4 TURBO 00:00 5 6 7 8

1. Simbol motorja se bo vrtel, ko motor deluje;
2. Prikaz časa;
3. Simbol časovnika se prikaže ob nastavitvi in štetju števca;
4. Svetlobni simbol;
5. Hitrost motorja;
6. Simbol turbo hitrosti se prikaže, ko je nastavljena najvišja hitrost;
7. Ko je odštevanje števca konec, se 5 sekund prikaže simbol alarma.
8. Alarm za čiščenje se prikaže, če je skupni delovni čas do 14 ur ali ko prvič uporabite po priključitvi.

KONFIGURACIJA 5

1

2

3

B

STANJE PRIPRAVLJENOSTI..

Po priključitvi vsa osvetlitev, sistem v stanju pripravljenosti.

1 Gumb z nizko hitrostjo

Uporablja se za prezračevanje na kuhinji. Primeren je za kuhanje in kuhanje, ki ne ustvarja veliko pare

2 Gumb srednje hitrosti

Hitrost pretoka zraka je idealna za prezračevanje v običajnem načinu kuhanja.

3 Gumb za visoke hitrosti

Ko nastane velika gostota dima ali pare, pritisnite gumb za visoke hitrosti za visoko učinkovito prezračevanje.

B Funkcija Booster

Ta napa ima funkcijo Booster, ki dodatno pospeši pretok zraka. Vključite jo tako, da med delovanjem s tipko 📁 nastavite hitrostno stopnjo 4. Napa poveča pretok zraka za 5 minut, potem se spet upočasni.

Luč

Za vklop in izklop osvetlitve.

VZDRŽEVANJE

Pred čiščenjem izklopite napo in potegnite vtikač iz vtičnice.

I. Redno čiščenje

Napo čistite z mehko krpo, navlaženo z raztopino detergent za pomivanje posode in mlačne vode. Za čiščenje nikoli ne uporabljajte jeklenih gobic, jedkih kemičnih snovi ali grobih čistilnih pripomočkov.

II. Mesečno čiščenje filtra za maščobe

ZELO POMEMBNO: Filter morate redno čistiti enkrat mesečno, da preprečite tveganje za vžig.

V filtru se nabira maščoba in prah, tako da neposredno vpliva na učinkovitost kuhinjske nape. Če filtra ne čistite redno, se v njem nabere maščoba, ki je vnetljiva. Filter čistite z običajnim detergentom, ki se uporablja v gospodinjstvih.

III. Letna zamenjava aktivnega oglenega filtra

To se nanaša SAMO na nape, ki jih uporabljate v načinu za kroženje zraka in so opremljene z oglenim filtrom (odvod zraka ni speljan na prosto). Ta filter filtrira vonjave in ga morate zamenjati enkrat letno, ne glede na to, kako pogosto uporabljate napo.

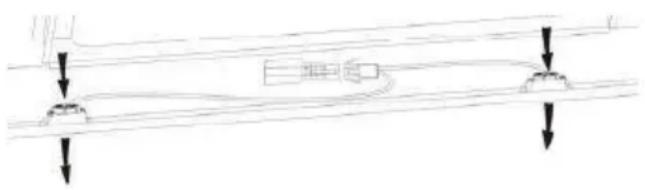

IV. Zamenjava žarnice

Odvijte vijake, s katerimi je pritrjeno steklo, ter ga odstranite. Ugotovite, katera žarnica je pregorela (žarnice so vidne, ko odstranite steklo).

Napaka	Razlog	Rešitev
Luč gori, ventilator pa ne deluje	Ovirano vrtenje lopatice ventilatorja	Izklopite napo in pokličite pooblaščeni servis.
	Motor je poškodovan.
Ne dela ne ne ventilator	Pregorela halogenska žarnica	Zamenjajte žarnico z enakovredno.
	Napaka na priključitvi	Pravilno priključite vtikač v vtičn
Hude vibracije	Poškodovan ventilator	Izklopite napo in pokličite pooblaščeni servis.
	Motor ventilatorja ni dovolj trdno pritrjen	Izklopite napo in pokličite pooblaščeni servis.
	Napa ni pravilno obešena na nosilec	Snemite napo in se prepričajte, da je nosilec pravilno pritrjen.
Majhna sesalna moč	Razdalja med kuhalno ploščo in napo je prevelika	Prilagodite razdaljo, ta mora zna med 65 in 75cm

POMOČ UPORABNIKOM

Če sami ne morete ugotoviti razloga za nepravilnost v delovanju, napo izklopite iz električnega omrežja in se obrnite na najbližji pooblaščeni servis.

SERIJSKA ŠTEVILKA IZDELKA. Kje jo lahko najdem?

Pomembno je, da ob klicu na pooblaščeni servis navedete tudi produktno kodo in serijsko številko izdelka (16-mestna koda, ki se začne s številko 3) ki je navedena na garancijskem listu ali na tablici s podatki na izdelku. Tako se izognete večkratnemu obisku s strani serviserja in predvsem nepotrebnim stroškom.

ENVIRONMENTAL PROTECTION

Odpadne električne naprave ne smete zavreči skupaj odpadki iz gospodinjstvázdelek odpeljite na ustrezno zbirno mesto za predelavo električne in elektronske opreme.

Izdelek je označen skladno z direktivo evropske Gospodarske zbornice 2012/19/EU o odpadni električni in elektronski opremi (WEEE).

S pravilnim načinom odstranjevanja izdelka boste pomagali preprečiti morebitne negativne posledice na okolje in zdravje ljudi, ki bi jih lahko povzročilo nepravilno odstranjevanje aparata.

Simbol na izdelku označuje, da s tem izdelkom ni dovoljeno ravnati kot običajnimi gospodinjskimi odpadki. Izdelek odpeljite na ustrezno zbirno mesto za predelavo električne in elektronske opreme.

Odstranjevanje mora biti opravljeno skladno z lokalnimi okoljevarstvenimi predpisi o odstranjevanju odpadkov.

Za podrobnejše informacije o odstranjevanju in predelavi tega izdelka se obrnite na pristojen mestni organ za odstranjevanje odpadkov, komunalno službo ali trgovino, v kateri ste izdelek kupili.
