HDG6DCH3B - Nape HOOVER - Brezplačna navodila za uporabo

Vrsta izdelka	Dekorativna kuhinjska napa
Znamka	Hoover
Model	HDG6DCH3B
Vrsta namestitve	Zunanje odvajanje ali recirkulacija
Premer izhodne odprtine za zrak	150 mm
Priporočena montažna razdalja	65 do 75 cm nad kuhalno ploščo
Glavni material	Nerjaveče jeklo in steklo
Vrsta osvetlitve	LED
Največja moč svetilk	1,5 W na svetilko
Število hitrosti	3 hitrosti + booster
Funkcija booster	Da, 5 minut
Funkcija časovnika	Da, do 60 minut
Vrsta upravljanja	Potisni gumbi (glede na konfiguracijo)
Maščobni filter	Kovinski, pralno v pomivalnem stroju
Filter z aktivnim ogljem	Izbirno za način recirkulacije
Električno napajanje	220-240 V, 50 Hz
Električni razred	Razred I (obvezna ozemljitev)
Čiščenje maščobnega filtra	Vsak mesec
Zamenjava filtra z aktivnim ogljem	Vsaj enkrat letno
Zunanje čiščenje	Mehka krpa in neabrazivno čistilo

Pogosto zastavljena vprašanja - HDG6DCH3B HOOVER

Kakšna je najmanjša razdalja med napo in kuhalno ploščo?

Priporočena razdalja je med 65 in 75 cm za najboljše rezultate.

Kako očistiti maščobni filter?

Maščobni filter je treba čistiti vsak mesec. Uporabite gospodinjsko čistilo ali ga operite v pomivalnem stroju. Redno čiščenje preprečuje nevarnost požara.

Kdaj zamenjati filter z aktivnim ogljem?

Filter z aktivnim ogljem je treba zamenjati vsaj enkrat letno, odvisno od pogostosti uporabe nape. Uporablja se samo v načinu recirkulacije.

Kaj storiti, če napa močno vibrira?

Vibracije so lahko posledica zataknjene turbine, slabo nameščenega motorja ali nepravilne namestitve. Izklopite napravo in pokličite strokovnjaka.

Kako zamenjati žarnico?

Odstranite stekleno ploščo, odklopite povezavo in zamenjajte celoten sklop žarnice, grla in kabla (LED največ 1,5 W). Žarnic ni mogoče zamenjati posamezno.

Kako aktivirati funkcijo booster?

Funkcija booster se aktivira s pritiskom na namenski gumb (tipka 4 glede na konfiguracijo). Poveča hitrost za 5 minut, nato se vrne na prejšnjo hitrost.

Kakšna je priporočena višina za namestitev?

Napa mora biti nameščena na razdalji med 65 in 75 cm nad kuhalno ploščo.

Ali lahko napo uporabljam v načinu recirkulacije brez zunanjega odvajanja?

Da, napo je mogoče uporabljati v načinu recirkulacije. V tem primeru odvodna cev ni potrebna, treba pa je namestiti filtre z aktivnim ogljem.

Kaj storiti, če napa slabo sesa?

Najprej preverite višino med napo in kuhalno ploščo (mora biti med 65 in 75 cm). Očistite maščobni filter in se prepričajte, da odvodna cev ni zamašena.

Kako nastaviti časovnik?

V stanju pripravljenosti pritisnite gumb za časovnik za nastavitev ure. V načinu delovanja pritisnite gumb za časovnik za nastavitev odštevanja (največ 60 minut).

NAVODILA ZA UPORABO HDG6DCH3B HOOVER

VGRADNJA IN PRIKLJUČITEV (pritrditev na zid) 256

VGRADNJA (kroženje zraka) 267

OPIS DELOVANJA 268

VZDRŽEVANJE 273

ODPRAVLJANJE NEPRAVILNOSTI V DELOVANJU 274

POMOČ UPORABNIKOM 274

VARSTVO OKOLJA 275

UVOD

Hvala, da ste izbrali našo kuhinjsko napo!

V tej knjižici boste našli vsa potrebna navodila za vgradnjo, priključitev, uporabo in vzdrževanje aparata. Prosimo, da pred vgradnjo in uporabo pozorno preberete ta navodila in jih upoštevate. Tako bo uporaba nape pravilna in varna!

Kuhinjska napa je izdelana iz kakovostnih materialov in je sodobne oblike. Opremljena je z zmogljivim električnim motorjem in centrifugalnim ventilatorjem ter zagotavlja veliko sesalno moč in tiho delovanje. Opremljena je s filtrom maščobe iz snovi, na katero se nečistoča ne oprime, vgradnja in priključitev sta enostavni.

VARNOSTNI UKREPI

Otrokom ne smete dovoliti, da se igrajo z aparatom.

Ta kuhinjska napa je namenjena uporabi v gospodinjstvih. Ni primerna za uporabo na prostem (npr. nad žarom) ali v komercialne namene.

Kuhinjsko napo in filter redno čistite, saj s tem zagotovite učinkovitost.

Napo čistite skladno z navodili v tej knjižici. Pomanjkljivo čiščenje pomeni tveganje za vžig!

Pred priključitvijo kuhinjske nape se prepričajte, da je priključni kabel nepoškodovan. Poškodovan priključni kabel smejo zamenjati samo ustrezno usposobljeni strokovnjaki.

Če je v prostoru, kjer uporabljate kuhinjsko napo, tudi plinska naprava ali npr. peč na trda goriva, morate zagotoviti ustrezno zračenje.

Odvod zraka iz kuhinjske nape ne sme biti speljan v dimnik, v katerega so speljani izpušni plini, ki nastajajo pri izgorevanju v plinskih napravah ali pečeh na trda goriva.

Vedno morate upoštevati vse veljavne predpise za odvod zraka.

Aparata ne smejo uporabljati osebe (vključno z otroki) z zmanjšanimi fizičnimi, zaznavnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami ali znanjem, razen če jih pri uporabi nadzirajo in jim razložijo način varne uporabe osebe, odgovorne za njihovo varnost.

Pazite na otroke in jim ne dovolite, da se igrajo s kuhinjsko napo.

Nikoli ne flambirajte pod kuhinjsko napo.

Ta kuhinjska napa ni primerna za vgradnjo nad kuhalno ploščo z več kot štirimi kuhališči oz. gorilniki.

- To mora biti zadostno prezračevanje prostora, ko se hkrati uporablja tudi napa čas kot naprave, ki gorijo plin ali druga goriva (ne velja za naprave, ki zrak odvajajo samo nazaj v prostor);

- podrobnosti o načinu in pogostosti čiščenja.

- obstaja nevarnost požara, če čiščenja ne izvajamo v skladu z navodili;

- ne plamen pod pokrovom dosega;

- POZOR: Pri uporabi s kuharskimi napravami lahko dostopni deli postanejo vroči.

Tveganje za električni udar

Kuhinjsko napo priključite samo na pravilno ozemljeno vtičnico.

Če ste v dvomih, se posvetujte z ustrezno usposobljenim strokovnjakom.

Neupoštevanje navodil pomeni tveganje za resne poškodbe ali smrt, požar ali električni udar.

Svetilka, uporabljena v tem izdelku, ni primerna za uporabo pri razsvetljavi prostora.

Namen te svetilke je zagotoviti osvetlitev za uporabo izdelka.

Električna napeljava

Vsa namestitev mora izvesti usposobljena oseba ali usposobljeni električar. Preden priključite na električno omrežje, se prepričajte, da napetost električnega omrežja ustreza napetosti na tipski ploščici.

Neposredna povezava

Naprava mora biti priključena neposredno na električno omrežje s pomočjo omnipolarnega odklopnika z najmanj 3 mm odprtino stika. Monter mora zagotoviti, da je pravilna električna povezava izdelana in skladna s shemo ožičenja.

Kabel ne sme biti upognjen ali stisnjen.

Redno preverjajte, da napajalni kabel ni poškodovan. Če je napajalni kabel poškodovan, ga morate zamenjati s posebnim kablom ali kompletom, ki je na voljo pri proizvajalcu ali njegovem servisnem zastopniku.

OPOZORILO: To je aparat razreda I in ga je TREBA ozemljiti.

Naprava je opremljena s 3-jedrnim omrežnim kablom, obarvanim kot sledi:

Rjav = L ali faza

Modro = N ali nevtralni vod

Zelena in rumena = E ali Zemljo

Varovalka mora imeti vrednost 3 amperov.

Seznam sestavnih delov

Spec.	Slika	Količni a
Ohišje		1
Zgornji del dimnika		1
Spodnji del dimnika		1
Spodnji nosilec dimnika		1
Zgornji nosilec dimnika		1
Nosilec		1
8 zidni vložki 8 × 6 bele barve		9
VijakiST4.0×30		9
7.2 vijakiST4.0×8		2

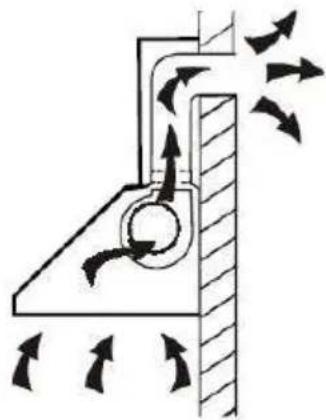

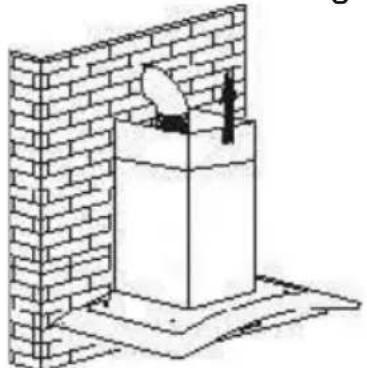

Če obstaja odprtina za odvajanje zraka na prosto, lahko cev za zrak napeljete tako, kot je prikazano spodaj (uporabite cev iz emajla, aluminija ali gibljivo iz negorljive snovi z notranjim premerom 150 mm).

Za model z nagnjeno ploščo

- Pred montažo zvrtajte 2 dodatni luknji s premerom 8 mm, vanju vstavite vložka in uporabite vijaka ustrezne velikosti.

ii. Pritrdite ga s 4 vijaki s podložko. Vijakov ne zategujte preveč, da steklo ne bi počilo.

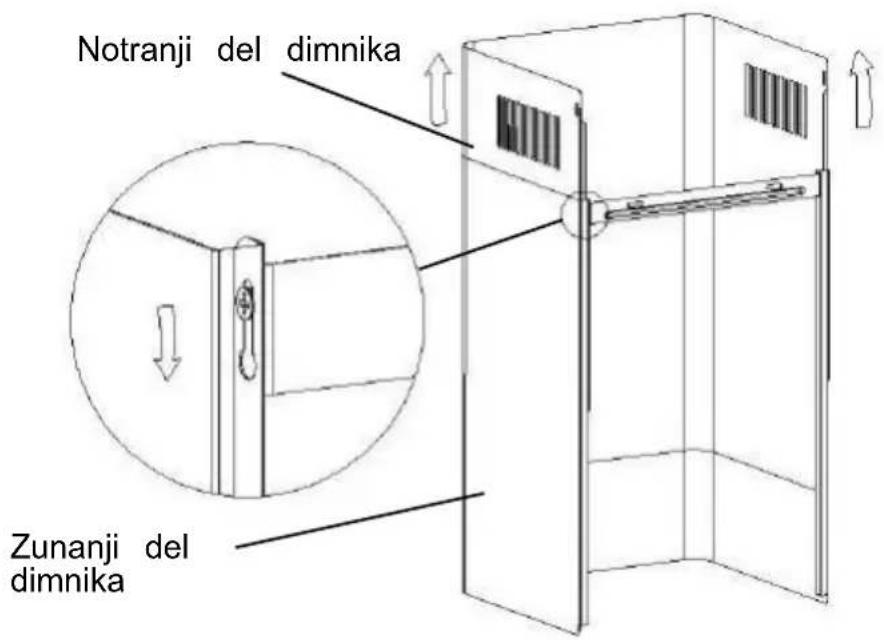

i. Vstavite notranji del dimnika v zunanji del dimnika. Nato potegnite notranji del dimnika navzgor. Prilagodite višino.

ii. Višino dimnika prilagodite situaciji. Ko je dovolj dolg, ga s pomočjo lukenj namestite na temu namenjene vijake, kot je prikazano na sliki.

8.

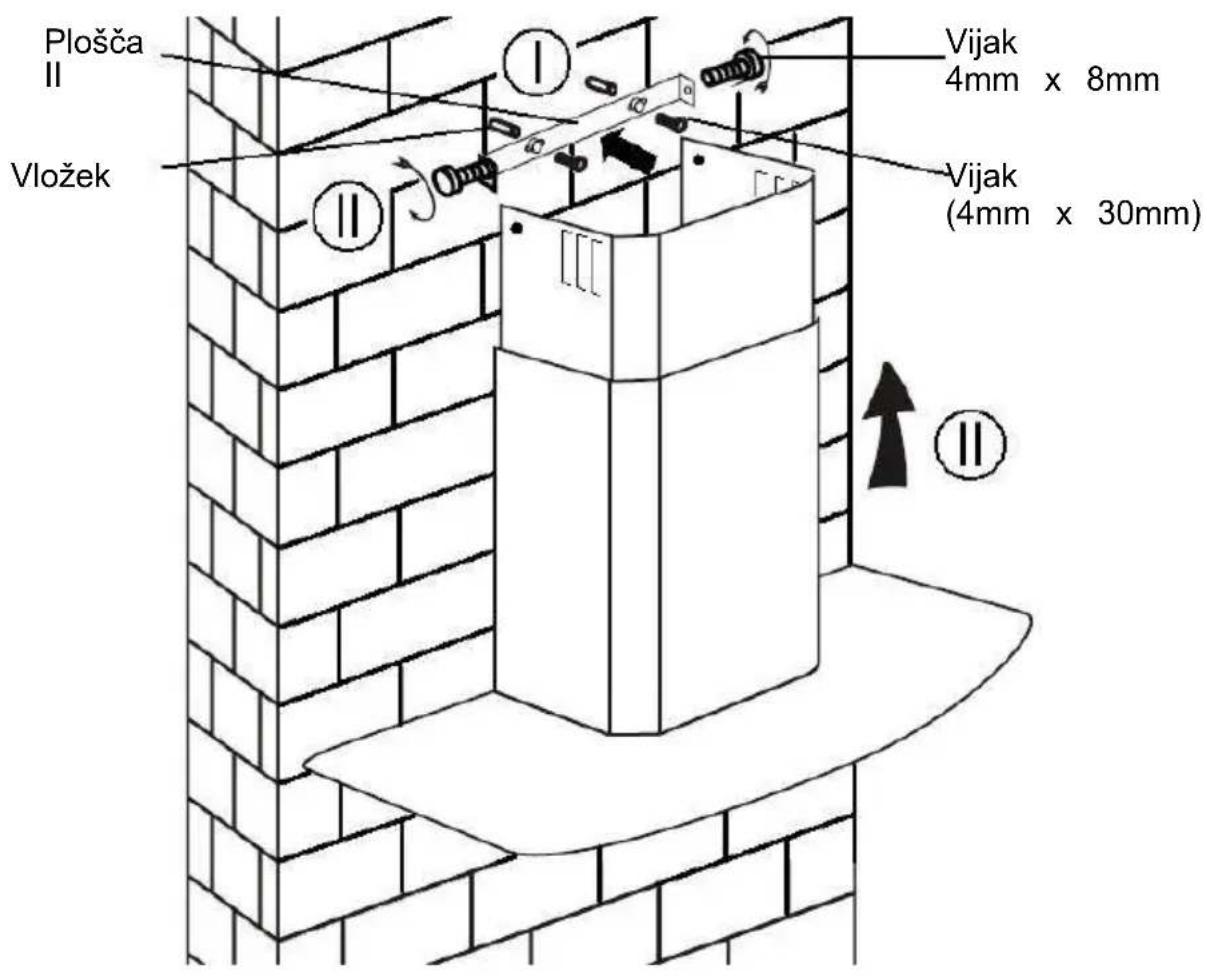

i. Izvrtajte 2 luknji s premerom 8 mm za ploščo II. Nato s priloženima vijakoma pritrdite ploščo II na zid in ju zategnite. ii. Namestite sklop dimnika na napo in ga pritrdite z 2 vijakoma.

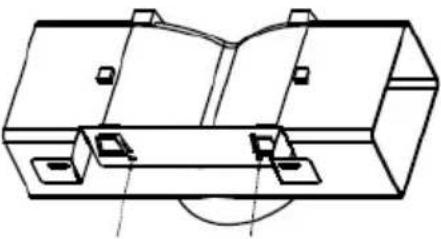

Seznam sestavnih delov

Spec.SlikaKoličnia
odsevnikzraka		1
nosilec		1
φ8 z id n iv lo ži φ8×φ6belebarve		2
Vijaki ST4.0×30		2
vijaki ST3.5×12		2

NAMESTITEV (ZRAČNI DEFLEKTOR ZA T-OBLIKO, VREČNO STEKLO, MODELI S PLOŠČATIM STEKLOM):

Zračni odsevnik je omenjen kot priložen in neobvezen.

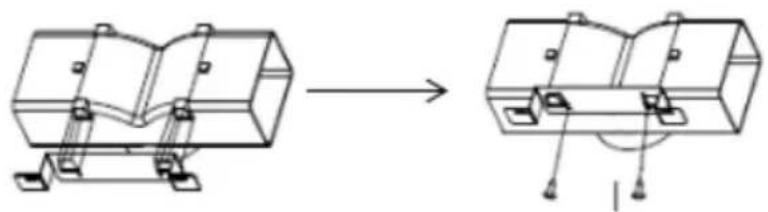

1. Pred namestitvijo ukrivite oba konca nosilca, kot je prikazano spodaj:

1. Pritrdite nosilec na plastično vtičnico v obliki črke T s priloženimi vijaki 2 kos ST3.5x12mm.

Prosimo, bodite pozorni: plastične vtičnice in lopute v obliki črke T ne morete uporabljati hkrati. Uporabite jih lahko na dva načina: 1) dodajte v-loputo v obstoječo vtičnico; 2) Uporabljajte plastično vtičnico v obliki črke T, ne dodajte v-lopute.

Opomba: Izdelek je opremljen z v-loputo kot dodatno opremo. Ta dodatna oprema ni obvezna za namestitev, delovanje in uporabo izdelka.

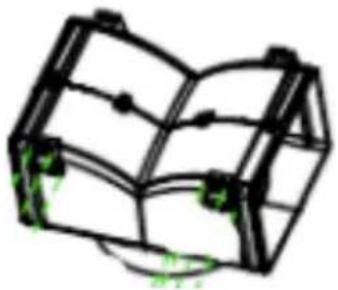

Seznam sestavnih delov

Spec.SlikaKoličnia
odsevnikzraka		1
nosilec		1
8 zidnivloži 8 × 6 belebarve		2
VijakiST4.0×30		2
vijakiST3.5×12		2

NAMESTITEV (ZRAČNI DEFLEKTOR ZA PIRAMIDNE IN SLANT MODELE):

Zračni odsevnik je omenjen kot priložen in neobvezen.

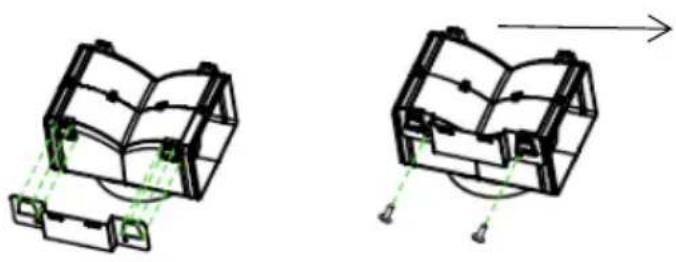

1. Pritrdite nosilec na plastično vtičnico v obliki črke T z vijaki 2 kos ST3,5x12mm, kot je prikazano spodaj:

Prosimo, bodite pozorni: plastične vtičnice in lopute v obliki črke T ne morete uporabljati hkrati. Uporabite jih lahko na dva načina: 1) dodajte v-loputo v obstoječo vtičnico; 2) Uporabljajte plastično vtičnico v obliki črke T, ne dodajte v-lopute.

Opomba: Izdelek je opremljen z v-loputo kot dodatno opremo. Ta dodatna oprema ni obvezna za namestitev, delovanje in uporabo izdelka.

VGRADNJA (kroženje zraka)

Če nimate možnosti napeljati odvod zraka na prosto, napo instalirate na podoben način kot je to pojasnjeno v prejšnjem poglavju.

• Prepričajte se, da je filter varno nameščen. V nasprotnem primeru bi lahko zrahljal, to pa bi lahko bilo nevarno. Če uporabite aktivni ogleni filter, se sesalna moč nekoliko zmanjša.

OPIS DELOVANJA

KONFIGURACIJA 1

1 2 3

Gumb 1

Gumb je z osvetlitvijo. Ko pritisnete tipko, se vklopi osvetlitev ozadja in ventilator se vklopi pri nizki hitrosti. Ko ponovno pritisnete, se izklopi ventilator.

Primerno za zračenje kuhinje. To stopnjo izberete med počasnim kuhanjem, ko nastaja veliko pare.

Gumb 2

Gumb je s prikazom osvetljen. Ko pritisnete tipko, se osvetli osvetlitev in ventilator se vklopi pri srednji hitrosti. Ko ponovno pritisnete, se izklopi ventilator.

Ta stopnja je idealna izbira pri običajnem kuhanju.

Gumb 3

Gumb je s prikazano osvetlitvijo. Ko pritisnete tipko, se osvetli osvetlitev in ventilator se vklopi pri visoki hitrosti. Ko ponovno pritisnete, se izklopi ventilator.

Če med kuhanjem nastaja veliko dima in pare, izberite to stopnjo, ki zagotavlja najbolj učinkovito zračenje.

OPOMBA: Če hkrati pritisnete na vse tri tipke (za nizko/srednjo/visoko stopnjo), bo napa delovala z največjo hitrostjo.

Tipka za luč

KONFIGURACIJA 2

0

1

2

3

Gumb za izklop 0

To se uporablja za izklop ventilatorja.

Tipka za počasno hitrost 1

Primerno za zračenje kuhinje. To stopnjo izberete med počasnim kuhanjem, ko ne nastaja veliko pare.

Tipka za srednjo hitrost 2

Ta stopnja je idealna izbira pri običajnem kuhanju.

Tipka za veliko hitrost 3

Če med kuhanjem nastaja veliko dima in pare, izberite to stopnjo, ki zagotavlja najbolj učinkovito zračenje.

OPOMBA: Če hkrati pritisnete na vse tri tipke (za nizko/srednjo/visoko stopnjo), bo napa delovala z največjo hitrostjo.

Tipka za luč

KONFIGURACIJA 3

Gumb za vklop / izklop

To se uporablja za vklop / izklop ventilatorja.

Tipka za povečanje hitrosti

Za povečanje hitrosti ventilatorja

Gumb za hitro zmanjšanje

Za zmanjšanje hitrosti ventilatorja.

Gumb za osvetlitev

Digitalni prikaz

Prikaz hitrosti ventilatorja: "1" za nizko hitrost, "2" za srednjo hitrost, "3" za visoko hitrost, "4" za funkcijo Booster.

Hitri časovnik: pritisnite in držite gumba -- in -- 1 sekundo, digitalni prikaz utripa in odšteva 5 minut, po 5 minutah se motor in luči samodejno izklopijo in 1 sekundo se oglasi brenčalo.

Funkcija Booster

Ta napa ima funkcijo Booster, ki dodatno pospeši pretok zraka. Vključite jo tako, da med delovanjem s tipko + nastavite hitrostno stopnjo 4. Napa poveča pretok zraka za 5 minut, potem se spet upočasni.

KONFIGURACIJA 4

1. Nastavitev časa dneva

Ko je napa v stanju pripravljenosti (motor ne deluje), pritisnite gumb za merjenje časa, da vnesete nastavitev časa.

Pritisnite tipko 'Hitrost ventilatorja', da nastavite uro dneva, in pritisnite tipko 'Light', da nastavite minuto.

1. Nastavitev časovnika

Ko je napa v delovalnem načinu, pritisnite gumb za merjenje časa, da nastavite odštevanje.

Pritisnite gumb za merjenje časa, en odštevalnik se bo nato odšteval za eno minuto. Največje odštevanje je 60 minut.

—

Gumb za zmanjšanje hitrosti

Za zmanjšanje hitrosti ventilatorja.

Gumb za hitrost plus

Za povečanje hitrosti ventilatorja

Gumb SVETLO

Za vklop in izklop osvetlitve.

LCD zaslon

1. Simbol motorja se bo vrtel, ko motor deluje;
2. Prikaz časa;
3. Simbol časovnika se prikaže ob nastavitvi in štetju števca;
4. Svetlobni simbol;
5. Hitrost motorja;
6. Simbol turbo hitrosti se prikaže, ko je nastavljena najvišja hitrost;
7. Ko je odštevanje števca konec, se 5 sekund prikaže simbol alarma.
8. Alarm za čiščenje se prikaže, če je skupni delovni čas do 14 ur ali ko prvič uporabite po priključitvi.

KONFIGURACIJA 5

1

2

3

B

STANJE PRIPRAVLJENOSTI

Po priključitvi vsa osvetlitev, sistem v stanju pripravljenosti.

1 Gumb z nizko hitrostjo

Uporablja se za prezračevanje na kuhinji. Primeren je za kuhanje in kuhanje, ki ne ustvarja veliko pare.

2 Gumb srednje hitrosti

Hitrost pretoka zraka je idealna za prezračevanje v običajnem načinu kuhanja.

3 Gumb za visoke hitrosti

Ko nastane velika gostota dima ali pare, pritisnite gumb za visoke hitrosti za visoko učinkovito prezračevanje.

B Funkcija Booster

Ta napa ima funkcijo Booster, ki dodatno pospeši pretok zraka. Vključite jo tako, da med delovanjem s tipko 📁 nastavite hitrostno stopnjo 4. Napa poveča pretok zraka za 5 minut, potem se spet upočasni.

Luč

Za vklop in izklop osvetlitve.

VZDRŽEVANJE

Pred čiščenjem izklopite napo in potegnite vtikač iz vtičnice.

I. Redno čiščenje

Napo čistite z mehko krpo, navlaženo z raztopino detergenta za pomivanje posode in mlačne vode. Za čiščenje nikoli ne uporabljajte jeklenih gobic, jedkih kemičnih snovi ali grobih čistilnih pripomočkov.

II. Mesečno čiščenje filtra za maščobe

ZELO POMEMBNO: Filter morate redno čistiti enkrat mesečno, da preprečite tveganje za vžig.

V filtru se nabira maščoba in prah, tako da neposredno vpliva na učinkovitost kuhinjske nape. Če filtra ne čistite redno, se v njem nabere maščoba, ki je vnetljiva. Filter čistite z običajnim detergentom, ki se uporablja v gospodinjstvih.

III. Letna zamenjava aktivnega oglenega filtra

To se nanaša SAMO na nape, ki jih uporabljate v načinu za kroženje zraka in so opremljene z oglenim filtrom (odvod zraka ni speljan na prosto). Ta filter filtrira vonjave in ga morate zamenjati enkrat letno, ne glede na to, kako pogosto uporabljate napo.

IV. Zamenjava žarnice

Odvijte vijake, s katerimi je pritrjeno steklo, ter ga odstranite. Ugotovite, katera žarnica je pregorela (žarnice so vidne, ko odstranite steklo).

Napaka	Razlog	Rešitev
Luč gori, ventilator pa ne deluje	Ovirano vrtenje lopatice ventilatorja	Izklopite napo in pokličite pooblaščeni servis.
	Motor je poškodovan.
Ne dela ne ne ventilator	Pregorela halogenska žarnica	Zamenjajte žarnico z enakovredno.
	Napaka na priključitvi	Pravilno priključite vtikač v vtičn
Hude vibracije	Poškodovan ventilator	Izklopite napo in pokličite pooblaščeni servis.
	Motor ventilatorja ni dovolj trdno pritrjen	Izklopite napo in pokličite pooblaščeni servis.
	Napa ni pravilno obešena na nosilec	Snemite napo in se prepričajte, da je nosilec pravilno pritrjen.
Majhna sesalna moč	Razdalja med kuhalno ploščo in napo je prevelika	Prilagodite razdaljo, ta mora zna med 65 in 75cm

POMOČ UPORABNIKOM

Če sami ne morete ugotoviti razloga za nepravilnost v delovanju, napravo izklopite iz električnega omrežja in se obrnite na najbližji pooblaščeni servis.

SERIJSKA ŠTEVILKA IZDELKA. Kje jo lahko najdem?

Pomembno je, da ob klicu na pooblaščeni servis navedete tudi produktno kodo in serijsko številko izdelka (16-mestna koda, ki se začne s številko 3), ki je navedena na garancijskem listu ali na tablici s podatki na izdelku. Tako se izognete večkratnemu obisku s strani serviserja in predvsem nepotrebnim stroškom.

VARSTVO OKOLJA

Odpadne električne naprave ne smete zavreči skupaj z odpadki iz gospodinjstva. Izdelek odpeljite na ustrezno zbirno mesto za predelavo električne in elektronske opreme.

Izdelek je označen skladno z direktivo evropske Gospodarske zbornice 2012/19/EU o odpadni električni in elektronski opremi (WEEE).

S pravilnim načinom odstranjevanja izdelka boste pomagali preprečiti morebitne negativne posledice na okolje in zdravje ljudi, ki bi jih lahko povzročilo nepravilno odstranjevanje aparata.

Simbol na izdelku označuje, da s tem izdelkom ni dovoljeno ravnati kot z običajnimi gospodinjskimi odpadki. Izdelek odpeljite na ustrezno zbirno mesto za predelavo električne in elektronske opreme.

Odstranjevanje mora biti opravljeno skladno z lokalnimi okoljevarstvenimi predpisi o odstranjevanju odpadkov.

Za podrobnejše informacije o odstranjevanju in predelavi tega izdelka se obrnite na pristojen mestni organ za odstranjevanje odpadkov, komunalno službo ali trgovino, v kateri ste izdelek kupili.
