Technische specificaties	Decoratieve afzuigkap, krachtige motor, LED-verlichting, afwasbare vetfilter
Afmetingen	Breedte: 90 cm, diepte: 50 cm, hoogte: 70 cm
Luchtstroom	Tot 700 m³/u
Vermogensniveaus	3 vermogensniveaus + intensieve modus
Gebruik	Ideaal voor open keukens, touchbediening
Onderhoud	Vetfilters vaatwasmachinebestendig, regelmatige reiniging aanbevolen
Veiligheid	Automatische uitschakeling, oververhittingsbeveiliging
Algemene informatie	Modern design, verkrijgbaar in zwarte kleur, fabrieksgarantie

Veelgestelde vragen - HHOOD 300 DECOR HDG9DCK3B HOOVER

Hoe maak ik de filters van de HOOVER HHOOD 300 DECOR HDG9DCK3B afzuigkap schoon?

Om de filters schoon te maken, verwijdert u ze uit de afzuigkap en dompelt u ze onder in warm zeepsop. Laat ze ongeveer 30 minuten weken en schrob ze vervolgens voorzichtig met een borstel. Spoel af met schoon water en laat volledig drogen voordat u ze terugplaatst.

Waarom gaat mijn afzuigkap niet aan?

Controleer eerst of de afzuigkap correct is aangesloten en of het stopcontact werkt. Zorg er ook voor dat de zekering niet is doorgebrand. Als het probleem aanhoudt, kan het een intern probleem zijn en wordt het aanbevolen een technicus te raadplegen.

Hoe stel ik de zuigsnelheid van de afzuigkap in?

De HOOVER HHOOD 300 DECOR HDG9DCK3B afzuigkap heeft meerdere snelheidsniveaus. Gebruik het bedieningspaneel om de gewenste snelheid te selecteren. Druk op de knop die overeenkomt met de snelheid die u wilt gebruiken.

Welk type lamp moet ik gebruiken voor het licht van de afzuigkap?

Voor de HOOVER HHOOD 300 DECOR HDG9DCK3B afzuigkap gebruikt u LED-lampen van het type E14, met een maximaal vermogen van 40 watt. Zorg ervoor dat u de stroom uitschakelt voordat u de lamp vervangt.

Hoe installeer ik de HOOVER HHOOD 300 DECOR HDG9DCK3B afzuigkap?

Volg voor de installatie van de afzuigkap de instructies in de installatiehandleiding. Zorg ervoor dat u deze stevig aan de muur bevestigt en correct aansluit op de elektrische voeding en het afvoersysteem indien nodig.

Wat moet ik doen als de afzuigkap een vreemd geluid maakt?

Als de afzuigkap een vreemd geluid maakt, controleer dan eerst of het filter schoon en goed geplaatst is. Een vuil of verkeerd geplaatst filter kan trillingen veroorzaken. Als het geluid aanhoudt, kan er een probleem zijn met de motor of een ander onderdeel, en moet u overwegen een professional te raadplegen.

De afzuigkap werkt, maar zuigt de lucht niet goed af. Wat moet ik doen?

Als de afzuigkap werkt maar niet goed afzuigt, controleer dan of het vetfilter schoon is en of de afvoerpijp niet verstopt is. Zorg er ook voor dat de afzuigkap op de juiste hoogte boven het fornuis is geïnstalleerd.

Hoe weet ik of het koolstoffilter vervangen moet worden?

Het koolstoffilter moet elke 6 maanden worden vervangen of wanneer u een vermindering van de geurafvoer van de afzuigkap opmerkt. Sommige modellen hebben een verzadigingsindicator die u kan helpen bepalen wanneer het tijd is om het te vervangen.

GEBRUIKSAANWIJZING HHOOD 300 DECOR HDG9DCK3B HOOVER

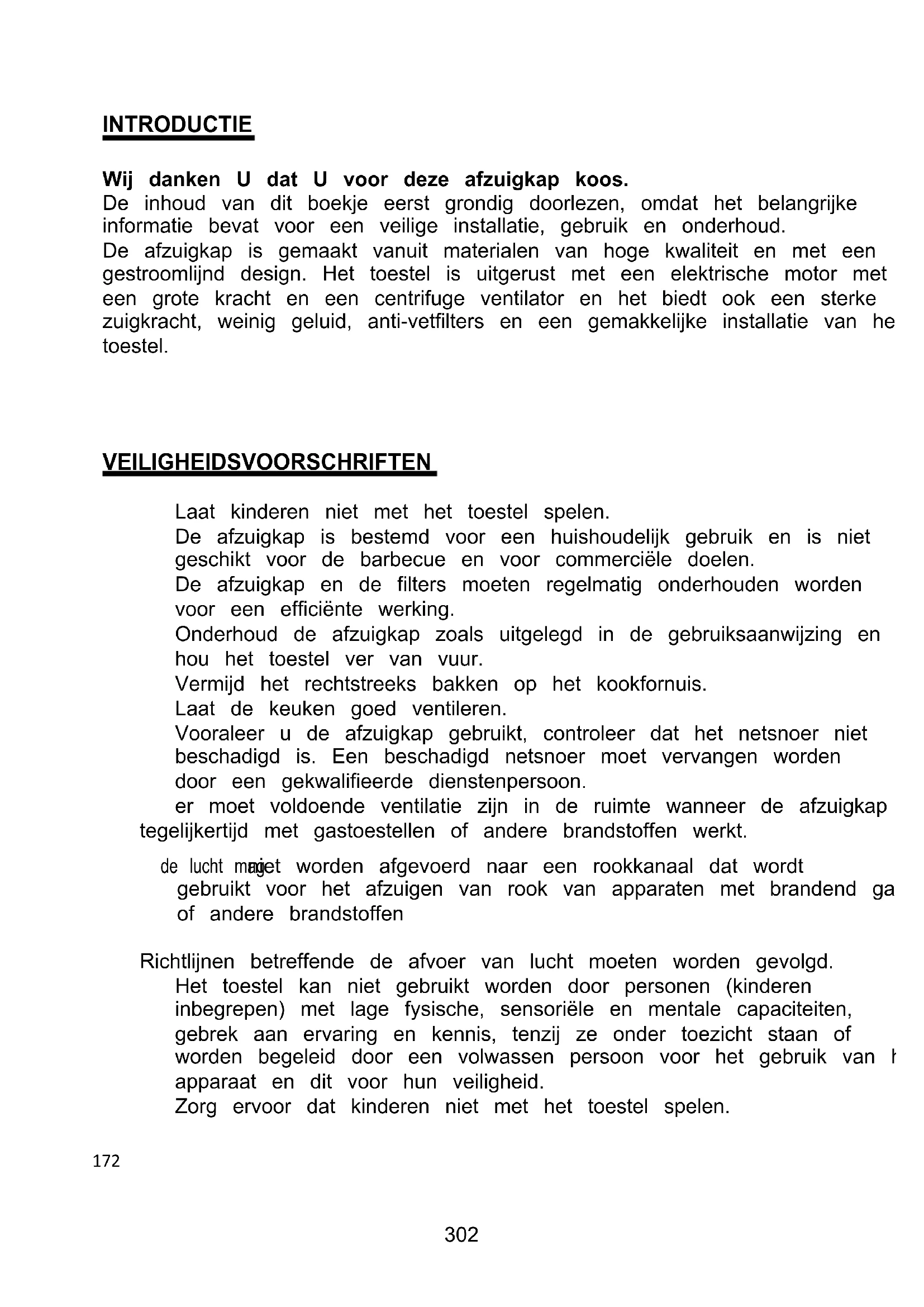

Wij danken U dat U voor deze afzuigkap koos.

De inhoud van dit boekje eerst grondig doorlezen, omdat het belangrijke informatie bevat voor een veilige installatie, gebruik en onderhoud.

De afzuigkap is gemaakt vanuit materialen van hoge kwaliteit en met een gestroomlijnd design. Het toestel is uitgerust met een elektrische motor met een grote kracht en een centrifuge ventilator en het biedt ook een sterke zuigkracht, weinig geluid, anti-vetfilters en een gemakkelijke installatie van het toestel.

VEILIGHEIDSVOORSCHRIFTEN

Laat kinderen niet met het toestel spelen.

De afzuigkap is bestemd voor een huishoudelijk gebruik en is niet geschikt voor de barbecue en voor commerciële doelen.

De afzuigkap en de filters moeten regelmatig onderhouden worden voor een efficiënte werking.

Onderhoud de afzuigkap zoals uitgelegd in de gebruiksaanwijzing en hou het toestel ver van vuur.

Vermijd het rechtstreeks bakken op het kookfornuis.

Laat de keuken goed ventileren.

Vooraleer u de afzuigkap gebruikt, controleer dat het netsnoer niet beschadigd is. Een beschadigd netsnoer moet vervangen worden door een gekwalifieerde dienstenpersoon.

er moet voldoende ventilatie zijn in de ruimte wanneer de afzuigkap tegelijkertijd met gastoestellen of andere brandstoffen werkt.

de lucht maget worden afgevoerd naar een rookkanaal dat wordt gebruikt voor het afzuigen van rook van apparaten met brandend ga of andere brandstoffen

Richtlijnen betreffende de afvoer van lucht moeten worden gevolgd.

Het toestel kan niet gebruikt worden door personen (kinderen inbegrepen) met lage fysische, sensoriële en mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of worden begeleid door een volwassen persoon voor het gebruik van h apparaat en dit voor hun veiligheid.

Zorg ervoor dat kinderen niet met het toestel spelen.

Gebruik geen flambé onder het toestel.

De afzuigkap is niet geschikt voor kookplaten met meer dan 4 branders.

- Dit moet voldoende ventilatie van de ruimte zijn wanneer de afzuigkap tegelijkertijd wordt gebruikt tijd als apparaten die gas of andere brandstoffen verbranden (niet van toepassing op apparaten die alleen de lucht terug de kamer in blazen);

• de details betreffende de methode en frequentie van reiniging.
• er is brandgevaar als de reiniging niet volgens de instructies wordt uitgevoerd; - vlam niet onder de afzuigkap;
• VOORZICHTIG: toegankelijke delen kunnen heet worden bij gebruik met kooktoestellen.

Gevaar voor elektrische schokken

De stekker van dit apparaat enkel in een goed geaard stopcontact plaatsen. In geval van twijfel advies inwinnen van een gekwalificeerde technicus. Als u deze instructies niet opvolgt kan dit leiden tot de ood, vuur of een elektrische schok.

De lamp die in dit product wordt gebruikt, is niet geschikt voor gebruik in de verlichting van een

kamer.Het doel van deze lamp is om verlichting te bieden voor het gebruik van het product.

Elektrische installatie

Alle installatie moet worden uitgevoerd door een bevoegd persoon of gekwalificeerd elektricien. Controleer voordat u de netvoeding aansluit of de netvoeding is aangesloten spanning komt overeen met de spanning op het typeplaatje.

Directe verbinding

Het apparaat moet rechtstreeks op het lichtnet worden aangesloten met behulp van een omnipolaire stroomonderbreker met een minimale opening van 3 mm tussen de contacten.

De installateur moet ervoor zorgen dat de juiste elektrische aansluiting heeft gemaakt en dat deze voldoet aan het bedradingsschema.

De kabel mag niet worden gebogen of samengedrukt.

Controleer de stekker en het netsnoer regelmatig op beschadigingen. Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of montage verkrijgbaar bij de fabrikant of diens serviceagent.

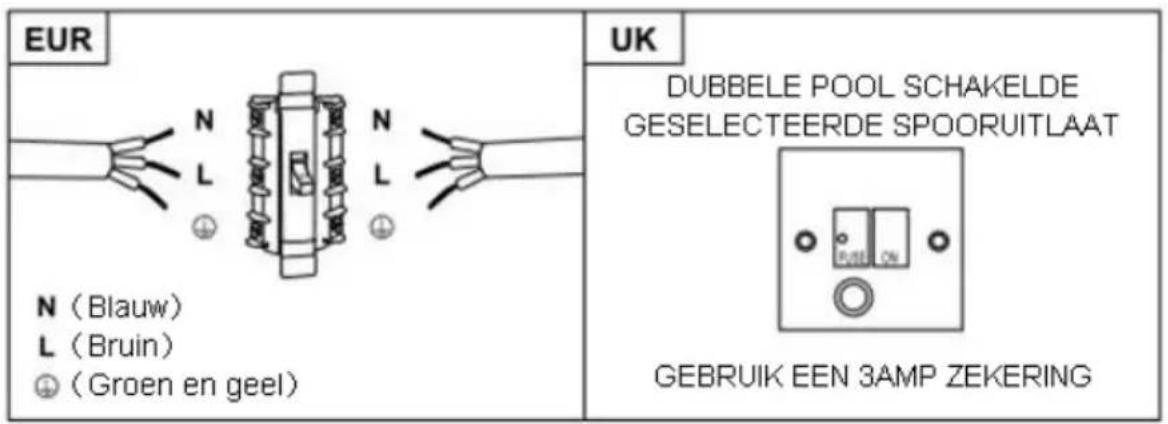

WAARSCHUWING: Dit is een Klasse I-apparaat en MOET worden geaard

Dit apparaat wordt geleverd met een 3-aderige netkabel, gekleurd als volgt:

Bruin = L of Leven

Groen en geel = E of Aarde

EUR N (Blauw) L (Bruin) ⊕ (Groen en geel) UK DUBBELE POOL SCHAKELDE GESELECTEERDE SPOORUITLAAT GEBRUIK EEN 3AMP ZEKERING

De zekering moet een vermogen hebben van 3 Ampère.

Standaard Installatie - Accessoires Lijst

Spec.	Illustratie	Hoeveelheid
Omhulsel		1
Bovenstuk schouw500mm		1
Onderstuk schouw500mm		1
Console voor onderstuk schouw		1
Console voor bovenstuk schouw		1

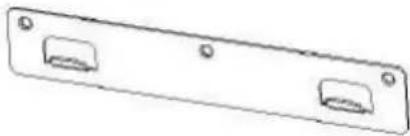

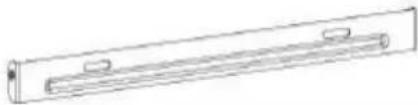

Plaat met haakjes		1
φ8 pluggenφ8×φ6 Witte kleur		9
SchroevenST4.0×30		9
φ7.2 SchroevenST4.0×8		2

Indien u beschikt over een uitgang naar buiten, dan kunt u uw afzuigkap installeren zoals hieronder afgebeeld, met een afzuigkanaal (email, aluminium, flexibele buis of ontvlambaar materiaal met een binnendiameter van 150mm), aansluiten.

1. Vooralleer u de afzuigkap aanlegt, moet het toestel uitgeschakeld worden en de stekker uit het stopcontat worden gehaald.

1. De afzuigkap moet op een afstand van 65\~75cm boven de kookplaat worden geplaatst.

65cm 75cm

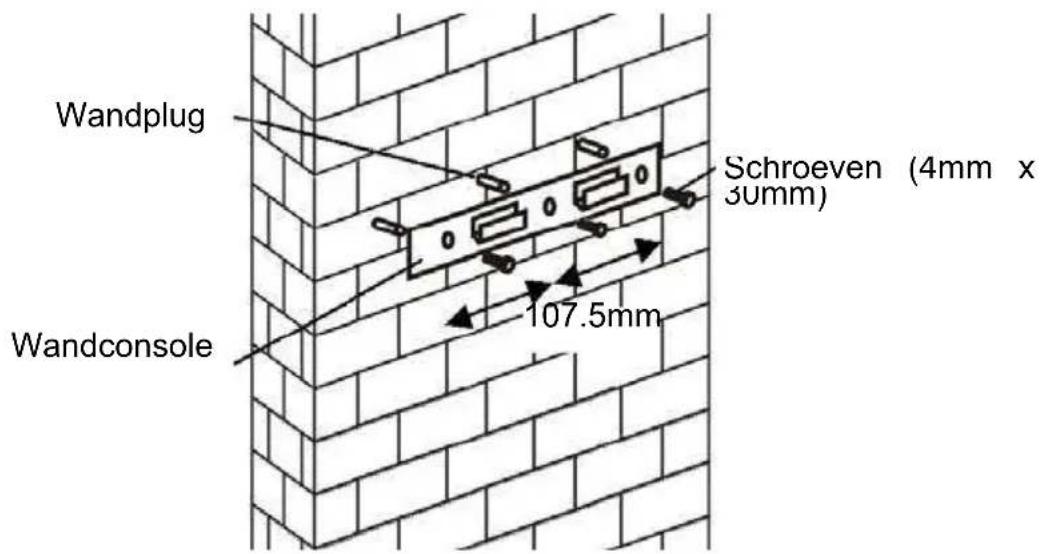

1. Boor gaten van 3 x 8mm voor de console.Maak de console stevig aan de wand via de bijgeleverde schroeven.

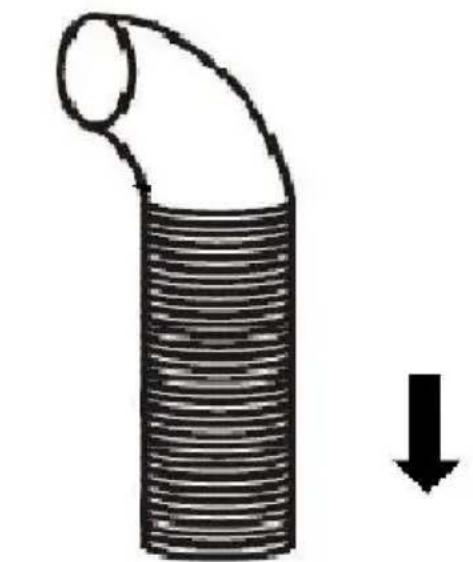

Voor schuine modellen

- Hiervoor moeten 2x8mm extra gaten, bevestigingsschroeven & afsluitschroeven geboord worden voor de installatie.

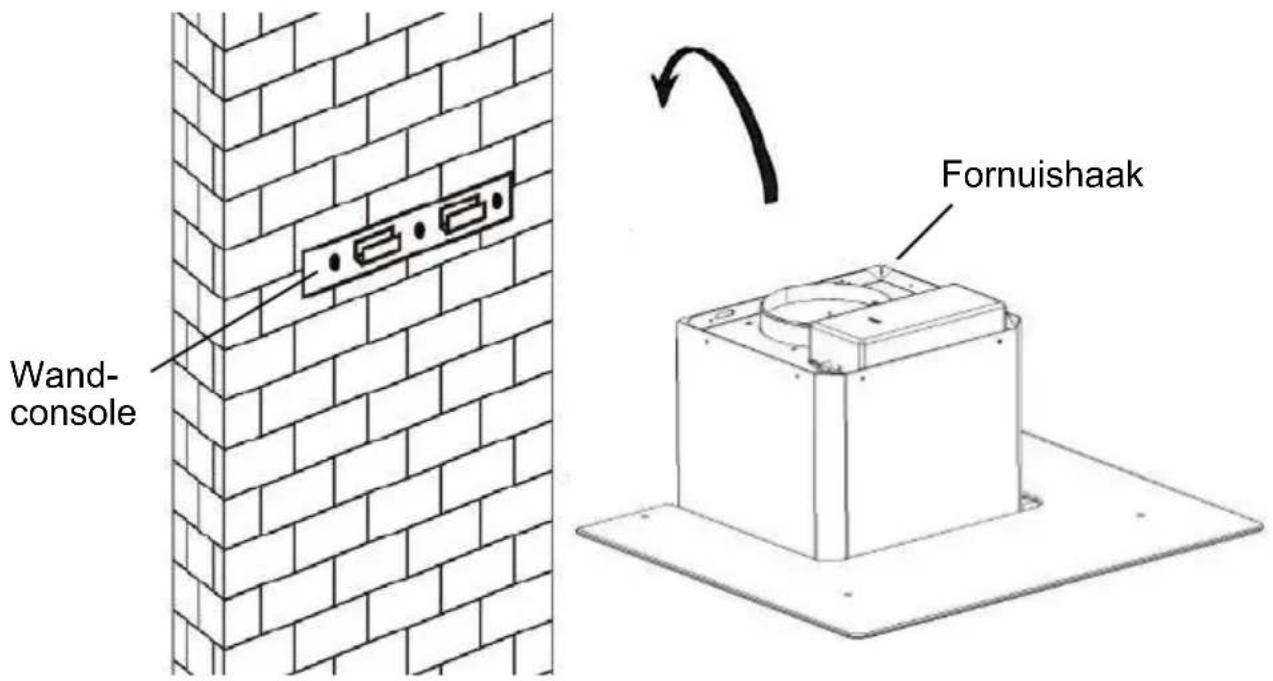

1. Plaats de afzuigkap en maak het vast aan de wand dankzij de wandconsole.

Wand- console Fornuishaak

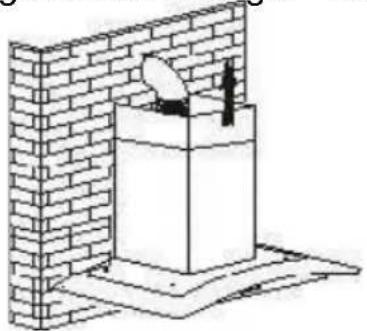

1. Bevestig de one-way klep aan de luchtuitgang van de afzuigkap. Ma de uitlaatbuis vast aan de one-way klep. (Zie afbeelding hieronder).

Uitlaatbuis

i. Plaats het glas op de top van de afzuigkap.

ii. Maak het glas vast met behulp van de 4 bijgeleverde schroeven. Om te vermijden dat het glas breekt, gelieve de schroeven niet te hard vast te draaien.

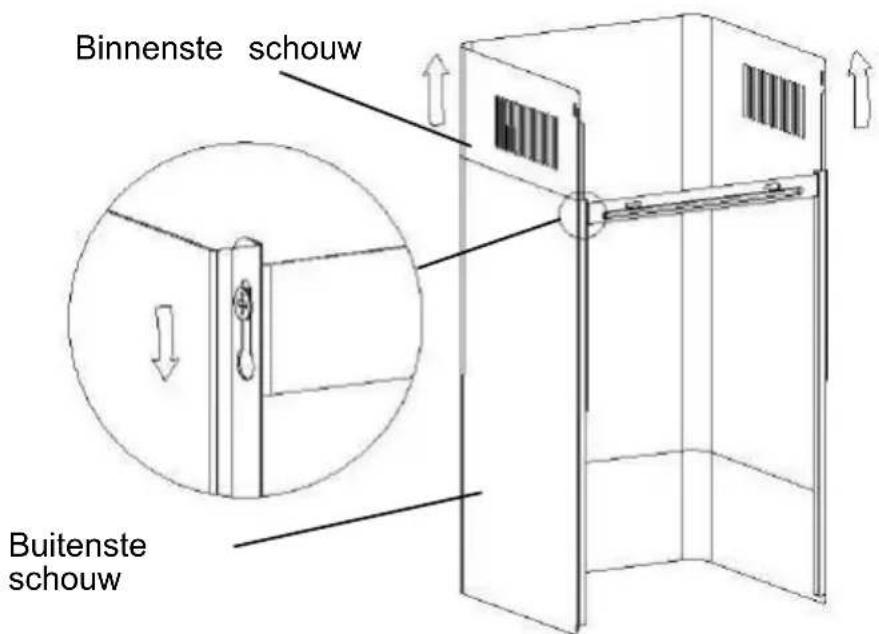

i. Plaats het binnenste van de schoorsteen in de buitenste schoorsteen. Trek de binnenste schoorsteen naar boven. Pas het aan tot de gewenste hoogte wordt bereikt.

ii. Schuif de schoorsteen naar boven of naar beneden totdat u de juiste hoogte hebt bereikt.Maak nadien de bevestigingsgaten vast met de schroeven. (Zie afbeelding hieronder).

Binnenste schouw Buitenste schouw

8.

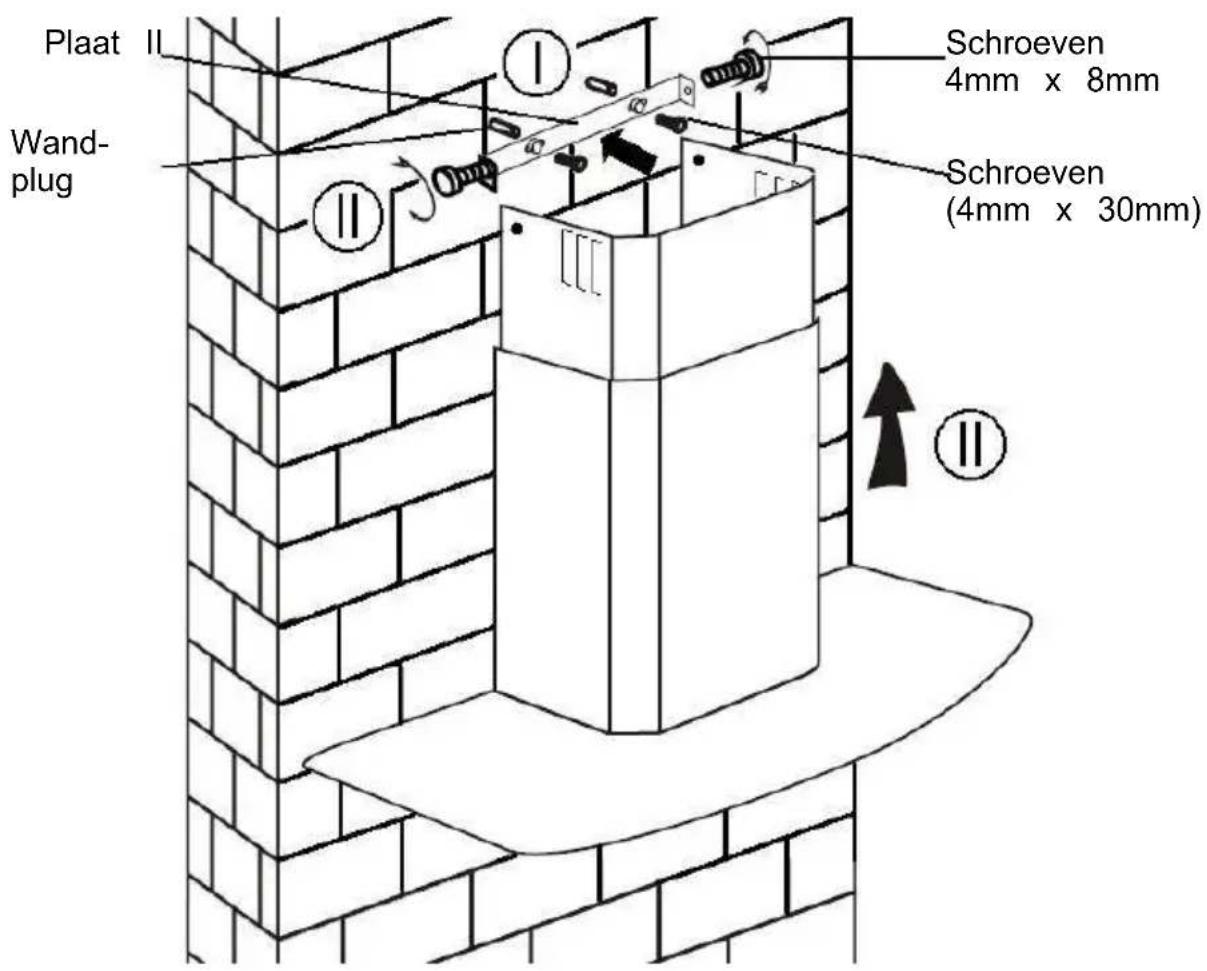

i. Boor gaten van 2 x 8mm voor plaat II. Maak de plaat stevig vast aan de wand met de 2 schroeven.

ii. Monteer de schoorsteen binnen het toestel en maak het vast met 2 schroeven.

Plaat II Wand- plug Schroeven 4mm x 8mm Schroeven (4mm x 30mm)

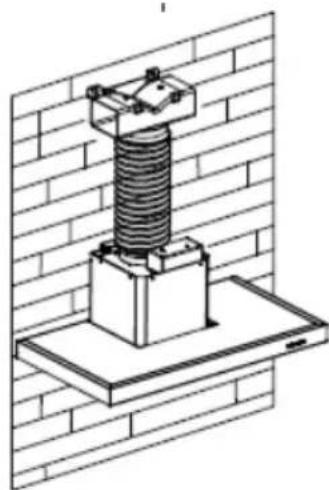

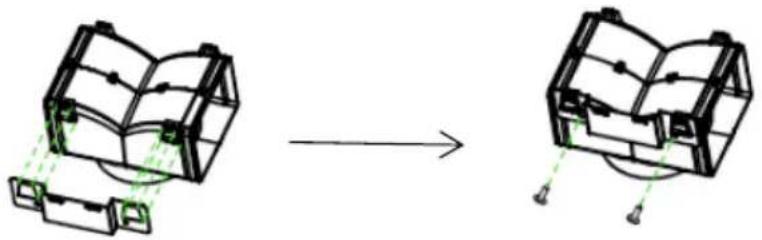

StandaardInstallatie-AccessoiresLijst

Airdeflectorwordtgenoemd,zoalsopgenomenennietoptioneel.

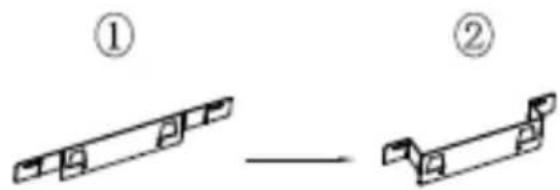

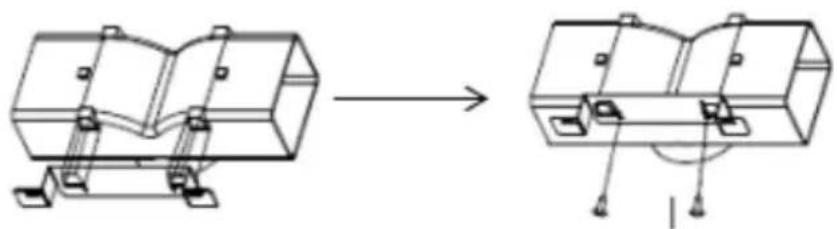

1. Buigvóórinstallatiebeideuiteindenvandebeugelzoalshierondergetoond:

1. BevestigdebeugelopdeT-vormigeplasticuitlaatmetmeegeleverde2 stuksST3,5x12mmschroeven.

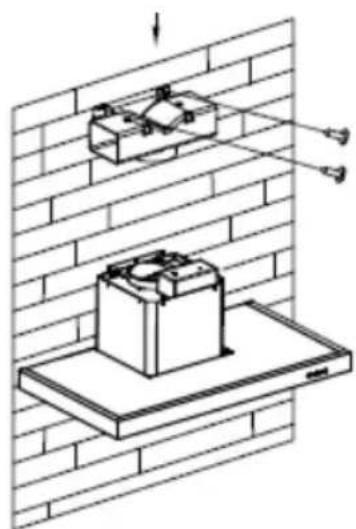

3.Boor2gatenvoordemuurpluggen,schroefvervolgensdebeugelopde muurmetdemeegeleverde2stuksST4x30mmschroeven.

1. Bevestigdeuitlaatpijpopdeluchtuitlaatvandeafzuigkapzoalshieronder getoond:

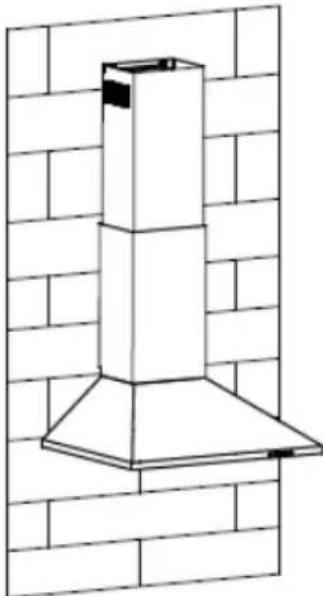

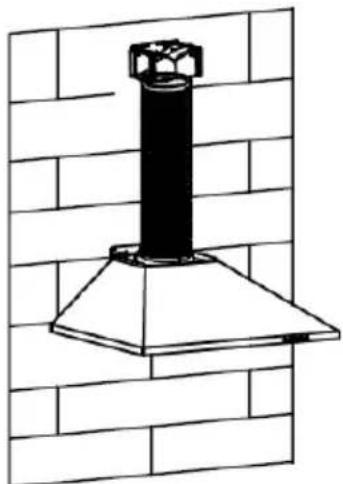

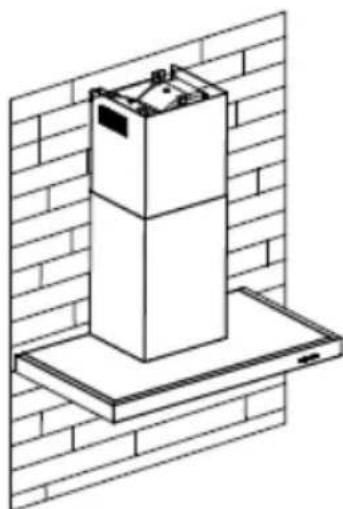

5.Installeerdeschoorsteenophetapparaatenbevestigdeze.

o“Gelievevriendelijkopgewezen:T-vormigkunststofuitlaatenv-kleppenkan nietwordengebruiktophetzelfdemoment.Ukuntzegebruikenoptwee manieren:1)Voegv-flapopbestaandeuitlaat;2)GebruikT-vormigeplastic outlet,geenaddv-flap.”

o"Opmerking:Hetproductisvoorzienvanv-klepaccessoire.Ditaccessoireis nietverplichtvoordeinstallatie,dewerkingenhetgebruikvanhetproduct."

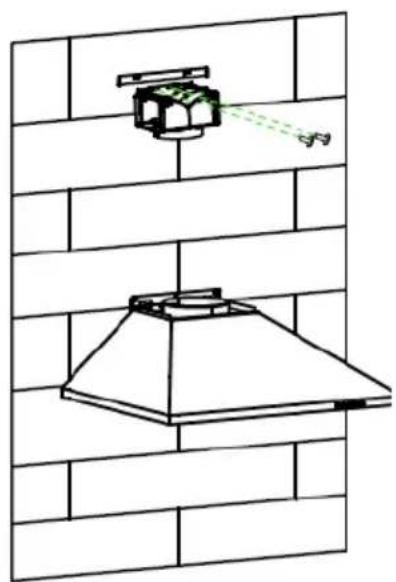

StandaardInstallatie-AccessoiresLijst

Airdeflectorwordtgenoemd,zoalsopgenomenennietoptioneel.

1. BevestigdebeugelopdeT-vormigeplasticuitlaatmet2stksST3.5x12mm schroevenzoalshierondergetoond:

2.Boor2gatenindemuuromdemuurpluggenteplaatsen,schroef vervolgensdebeugelopdemuurvastmetdemeegeleverde2stuks ST4x30mmschroeven.

1. Bevestigdeuitlaatpijpopdeluchtuitlaatvandeafzuigkapzoalshieronder getoond:

4.Installeerdeschoorsteenophetapparaatenbevestigdeze.

o"Gelievevriendelijkopgewezen: T-vormigkunststofuitlaatenv-kleppenkan nietwordengebruiktophetzelfdemoment.Ukuntzegebruikenoptwee manieren:1)Voegv-flapopbestaandeuitlaat;2)GebruikT-vormigeplastic outlet,geenaddv-flap."

o"Opmerking:Hetproductisvoorzienvanv-klepaccessoire.Ditaccessoireis nietverplichtvoordeinstallatie,dewerkingenhetgebruikvanhetproduct."

Indien u niet beschikt over een uitgang naar buiten, blijft de installatie hetzals beschreven in hoofdstuk "Installatie (ventilatie buiten)". Een uitlaatbuis is nodig.

De koolfilter kan gebruikt worden om geuren op te vangen.

Om de koolfilter aan te leggen moet u eerst de vetfilter van de afzuigkap halen. Hiervoor dient u op de vergrendeling te drukken en de vetfilter naar beneden te trekken.

Schuif de koolstofffilter in de afzuigkap en draai het rechtsom. Herhaal de handeling aan de andere kant.

o Zorg ervoor dat de filter veilig vast staat zodat het niet loskomt omd gevaarlijk kan zijn.
o Wanneer u de koolstofffilter inschakelt, zal de zuigkracht verlagen.

BESCHRIJVING VAN DE COMPONENTEN

CONFIGURATIE 1

1

2

3

WERKING

Knop 1

De knop is met achtergrondverlichting, wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en de ventilator op lage snelheid ingeschakeld. als u nogmaals op drukt, wordt de ventilator uitgeschakeld.

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Knop 2

De knop geeft aan met achtergrondverlichting. Wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en wordt de ventilator met gemiddelde snelheid ingeschakeld. als u nogmaals op drukt, wordt de ventilator uitgeschakeld.

Ideale ventilatie bij een standaard bereiding.

Knop 3

De knop geeft aan met achtergrondverlichting. Wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en wordt de ventilator met hoge snelheid ingeschakeld. als u nogmaals op drukt, wordt de ventilator uitgeschakeld.

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd.

NOTA:Indien u de toetsen voor Lage/Medium/Hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid.

Toets Lamp

CONFIGURATION 2

0

1

2

3

WERKING

uit-knop 0

Het wordt gebruikt voor het draaien uit de ventilator

Toets Lage snelheid 1

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Toets Medium snelheid 2

Ideale ventilatie bij een standaard bereiding.

Toets Hoge snelheid 3

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd.

NOTA:Indien u de toetsen voor Lage/ Medium / Hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid.

Toets Lamp

CONFIGURATION 3

Aan / uit-knop

Het wordt gebruikt voor het draaien aan / uit de ventilator

Snelheid plus-knop

Voor het verhogen van de snelheid van de ventilator

Snelheidstoets

Voor het verminderen van de snelheid van de ventilator..

Light-knop

Digitaal beeld

Ventilatorsnelheid weergave: "1" voor lage snelheid, "2" voor middelgrote snelheid, "3" voor hoge snelheid, "4" voor de Booster functie.

Quick timer: Druk op + en - te houden voor 1 seconde, digitale displayzal knipperen en in 5 minuten aftellen, na 5 minuten motor en licht uitautomatische & Buzzer geluid zal veranderen gedurende 1 seconde.

Booster functie

Deze afzuigkap heeft een boosterfunctie. Druk op + om de booster te activeren op snelheid 4, voer de hoogste snelheid in terwijl de kap in gebruik is en het zal de snelheid met 5 minuten verhogen, voordat het weer naar beneden gaat.

CONFIGURATION 4

1. Het instellen van de tijd van de dag

Als de kap in de stand-bymodus staat (motor werkt niet), drukt u op de timerknop om de tijdinstelling in te voeren.

Druk op de 'Ventilatorsnelheid' -toets om het uur van de dag in te stellen en druk op de 'Licht' -toets om de minuten in te stellen.

1. De timer instellen

Als de afzuigkap in de werkingsmodus staat, drukt u op de timerknop om het aftellen in te stellen.

Druk één keer op de timerknop en het aftellen wordt met één minuut verlengd. De maximale countdown is 60 minuten..

— Knop voor snelheidsverlaging

Voor het verlagen van de snelheid van de ventilator.

Snelheid plus-knop

Om de snelheid van de ventilator te verhogen

LICHT-knop

Voor verlichting AAN & UIT.

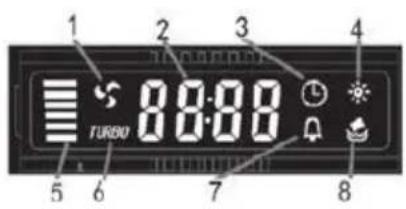

LCD scherm

1 2 3 4 5 6 7 8 TURSD 00:00

1. Motorsymbool, zal draai en wanneer de motor werkt;
2. Tijdweergave;
3. Timer-symbol, zal verschijnen wanneer de timer wordt ingesteld en geteld;
4. Lichtsymbool;
5. Motortoerental;
6. Het turbosnelheidssymbool, verschijnt wanneer de snelheid het hoogst is ingesteld;
7. Alarmsymbool, verschijnt 5 seconden wanneer het aftellen van de timer voorbij is.
8. Reinigingsalarm, verschijnt bij totale werktijd tot 14 uur of bij eerste gebruik na aansluiten.

CONFIGURATION 5

1

2

3

B

STANDBY MODUS

Na het aansluiten, alle verlichting, systeem in STANDBY-MODUS.

1 Knop voor lage snelheid

Het wordt gebruikt voor ventilatie in de keuken. Het is geschikt voor sudderen en koken waarbij niet veel stoom wordt gemaakt

2 Knop voor gemiddelde snelheid

De luchtstroomsnelheid is ideaal voor ventilatie bij standaard kookgebruik.

3 High Speed-knop

Druk bij een hoge rook- of stoomdichtheid op de hogesnelheidsknop voor een effectieve ventilatie.

B Booster functie

Deze afzuigkap heeft een boosterfunctie. Druk op B om de booster te activeren op snelheid 4, voer de hoogste snelheid in terwijl de kap in gebruik is en het zal de snelheid met 5 minuten verhogen, voordat het weer naar beneden gaat.

Licht

Voor verlichting AAN & UIT.

ONDERHOUD

Voor een onderhoud, schakel het toestel uit en haal de stekker van het stopcontact.

I. Regelmatig onderhoud

Gebruik een zacht doekje, die u vochtig maakt met behulp van warm water gemengd met zeep of huishoudelijke schoonmaakmiddelen, om het toestel te reinigen. Gebruik nooit metalen, chemische en schurende materialen of harde borstels om de afzuigkap schoon te maken.

II. Maandelijks onderhoud van de vetfilters

ESSENTIEEL: Het maandelijks onderhouden van de filters belet brandgevaren.

De filters vangen vet, rook en vuil op die geproduceerd worden tijdens het De filters hebben een rechtstreekse invloed op de werking van de afzuigkap. Indien ze niet worden gereinigd zal het vet (ontvlambaar) de filter verzadige Onderhoud de filters met huishoudelijk schoonmaakmiddelen.

III. Jaarlijks onderhoud voor de koolstoffilters

Gebruik SOLELY voor het toestel die aangelegd wordt als hercirculatie toest ( niet geventileerd naar buiten). De filter vangt geuren op die mintens eenn per jaar, afhankelijk van de gebruiksfrequentie van het toestel, vervangen mo worden.

IV. Een gloeilamp vervangen

Verwijder de schroeven van het glas en haal de glazen kap van de afzuig weg. Zoek de gloeilamp die moet vervangen worden. U vindt het in de lamp-fitting in het blootgestelde deel van de luifel.

Schakel het bedradingspunt van het lampje uit en haal de lamphouders en h elektriciteitsdradennet van de afzuigkap weg. Belangrijk: Het is niet mogelijk o het lampje individueel te vervangen. Het is van belang dat u het lampje sar de lamphouders en het elektriciteitsdradennet vervangt. (LED light: G4, MAX 1.5W)

Leg het lampje, de lamphouders en het elektriciteitsdradennet aan op dezelfde manier als oorspronkelijk. Schakel dan het bedradingspunt van het lampje opr aan.

Plaats de glazen kap opnieuw op de afzuigkap en maak het vast met de s Zorg ervoor dat de schroeven stevig vast zijn.

PROBLEMEN OPLOSSEN

Probleem	Oorzaak	Oplossing
Licht aan maar de ventilator werkt niet	Het ventilatorblad is vastgelopen	Schakel het toestel uit en laat he herstellen door een gekwalifieerde service.
	Beschadigde motor.
Lamp en ventilator werken niet.	Halogene gloeilamp verbrand.	Vervang de lamp door een ander met dezelfde waarde.
	Verloren netsnoer	Steek de stekker in het stopconta
Harde trilling van het toestel	Ventilatorblad is beschadigd	Schakkl het toestel uit en laat he herstellen door een gekwalificeerde service.
	De motor van de ventilator staat niet stevig vast	Schakel het toestel uit en laat he herstellen door een gekwalifieerde service.
	Het toestel hangt niet goed op de beugel.	Haal het toestel van de beugel e controleer of de beugel juist geplaatst is.
Onvoldoende zuigkracht	Een te grote afstand tussen de kookplaat en de afzuigkap.	Regel opnieuw de afstand tot 65-

DIENST NA VERKOOP

Indien u niet weet waar het probleem ligt of er is een storing in de werk toestel, contacteer de dienst na verkoop.

SERIENUMMER VAN HET PRODUCT. Waar kunt u het vinden?

Het is van belang om de productcode en het serienummer te melden aan na verkoop (een code van 16 tekens die begint met het nummer 3); die u terugvindt op het garantiebewijs of het typeplaatje. Hiermee wint u en de te tijd en kosten.

MILIEUBESCHERMING

Defecte elektrische toestellen horen niet weggegooid te worden

met huishoudelijk afval.Recycleer indien mogelijk. Neem

contact op met uw plaatselijke Autoriteit of handelaar voor

recyclage advies.

Op dit apparaat staat het merkteken van de Europese richtlijn 2012/19/EU betrekking tot de afvalwerking van elektrische en elektronische apparatuur (WEEE). Door dit apparaat volgens de richtlijnen af te voeren, voorkomt u mogelijke milieuschade en aantasting van de gezondheid van mens en dier gevolg van op een onjuiste wijze afdanken van dit product.

Dit symbool op het product geeft aan dat het niet tot huishoudelijk afval bij Lever het apparaat in bij uw leverancier of bij de milieustraat van uw gem zodat het als elektrisch en elektronisch afval kan worden gerecycleerd. Volg lokale wet- en regelgeving op voor het aanbieden van dit apparaat bij de afvalverwerking.

Als u meer informatie wilt over verwerking, hergebruik en recycling van dit neemt u contact op met de gemeente, de afvalinzamelaar of de winkel wa a product heeft gekocht.

Voor schuine modellen
