Specyfikacje techniczne	Okap dekoracyjny, mocny silnik, oświetlenie LED, zmywalny filtr tłuszczu
Wymiary	Szerokość: 90 cm, głębokość: 50 cm, wysokość: 70 cm
Przepływ powietrza	Do 700 m³/h
Poziomy mocy	3 poziomy mocy + tryb intensywny
Użytkowanie	Idealny do otwartych kuchni, sterowanie dotykowe
Konserwacja	Filtry tłuszczu zmywalne w zmywarce, zalecane regularne czyszczenie
Bezpieczeństwo	Automatyczne wyłączanie, ochrona przed przegrzaniem
Informacje ogólne	Nowoczesny design, dostępny w kolorze czarnym, gwarancja producenta

Często zadawane pytania - HHOOD 300 DECOR HDG9DCK3B HOOVER

Jak czyścić filtry okapu HOOVER HHOOD 300 DECOR HDG9DCK3B?

Aby wyczyścić filtry, wyjmij je z okapu i zanurz w ciepłej wodzie z mydłem. Pozostaw na około 30 minut, a następnie delikatnie wyszoruj szczotką. Spłucz czystą wodą i pozostaw do całkowitego wyschnięcia przed ponownym zamontowaniem.

Dlaczego mój okap się nie włącza?

Najpierw sprawdź, czy okap jest prawidłowo podłączony i czy gniazdko działa. Upewnij się również, że bezpiecznik nie jest przepalony. Jeśli problem nadal występuje, może to być problem wewnętrzny i zaleca się skontaktowanie z technikiem.

Jak ustawić prędkość ssania okapu?

Okap HOOVER HHOOD 300 DECOR HDG9DCK3B ma kilka poziomów prędkości. Użyj panelu sterowania, aby wybrać żądaną prędkość. Naciśnij przycisk odpowiadający prędkości, którą chcesz użyć.

Jakiego typu żarówki używać do oświetlenia okapu?

Do okapu HOOVER HHOOD 300 DECOR HDG9DCK3B używaj żarówek LED typu E14 o maksymalnej mocy 40 watów. Upewnij się, że przed wymianą żarówki odłączysz zasilanie.

Jak zainstalować okap HOOVER HHOOD 300 DECOR HDG9DCK3B?

Aby zainstalować okap, postępuj zgodnie z instrukcjami zawartymi w podręczniku instalacji. Upewnij się, że jest solidnie przymocowany do ściany i prawidłowo podłączony do zasilania elektrycznego oraz systemu wentylacyjnego, jeśli to konieczne.

Co zrobić, jeśli okap wydaje dziwny dźwięk?

Jeśli okap wydaje dziwny dźwięk, najpierw sprawdź, czy filtr jest czysty i prawidłowo zamontowany. Brudny lub źle umieszczony filtr może powodować wibracje. Jeśli dźwięk nadal występuje, może to być problem z silnikiem lub innym elementem i powinieneś rozważyć wezwanie specjalisty.

Okap działa, ale słabo zasysa powietrze. Co robić?

Jeśli okap działa, ale nie zasysa prawidłowo, sprawdź, czy filtr tłuszczu jest czysty i czy kanał wentylacyjny nie jest zatkany. Upewnij się również, że okap jest zainstalowany na odpowiedniej wysokości względem kuchenki.

Jak mogę wiedzieć, czy filtr węglowy wymaga wymiany?

Filtr węglowy należy wymieniać co 6 miesięcy lub gdy zauważysz zmniejszenie skuteczności usuwania zapachów z okapu. Niektóre modele mają wskaźnik nasycenia, który pomaga określić, kiedy należy go wymienić.

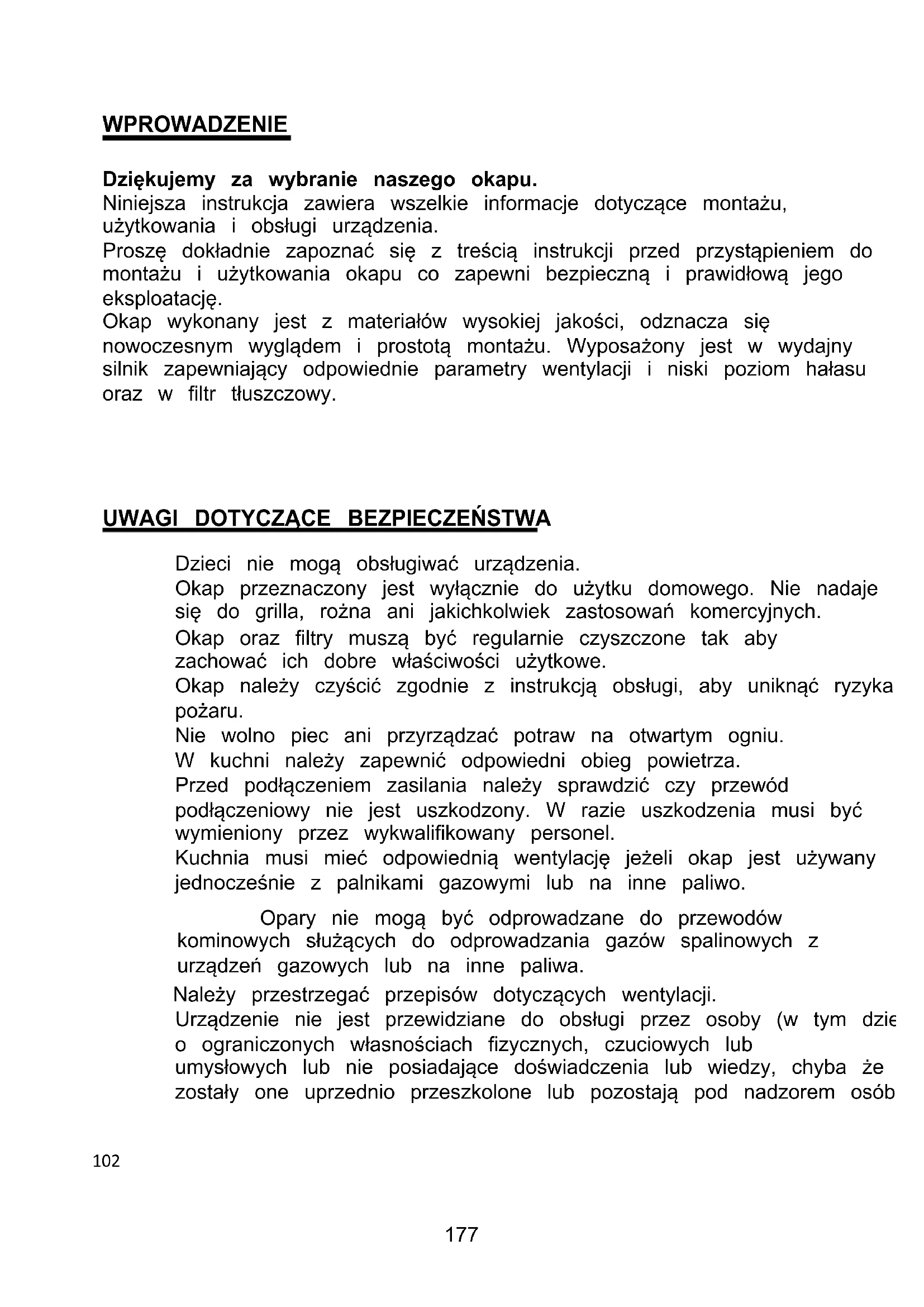

INSTRUKCJA OBSŁUGI HHOOD 300 DECOR HDG9DCK3B HOOVER

Dziękujemy za wybranie naszego okapu.

Niniejsza instrukcja zawiera wszelkie informacje dotyczące montażu, użytkowania i obsługi urządzenia.

Proszę dokładnie zapoznać się z treścią instrukcji przed przystąpieniem do montażu i użytkowania okapu co zapewni bezpieczną i prawidłową jego eksploatację.

Okap wykonany jest z materiałów wysokiej jakości, odznacza się nowoczesnym wyglądem i prostotą montażu. Wyposażony jest w wydajny silnik zapewniający odpowiednie parametry wentylacji i niski poziom hałasu oraz w filtr tłuszczowy.

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

Dzieci nie mogą obsługiwać urządzenia.

Okap przeznaczony jest wyłącznie do użytku domowego. Nie nadaje się do grilla, rożna ani jakichkolwiek zastosowań komercyjnych.

Okap oraz filtry muszą być regularnie czyszczone tak aby zachować ich dobre właściwości użytkowe.

Okap należy czyścić zgodnie z instrukcją obsługi, aby uniknąć ryzyka pożaru.

Nie wolno piec ani przyrządzać potraw na otwartym ogniu.

W kuchni należy zapewnić odpowiedni obieg powietrza.

Przed podłączeniem zasilania należy sprawdzić czy przewód podłączeniowy nie jest uszkodzony. W razie uszkodzenia musi być wymieniony przez wykwalifikowany personel.

Kuchnia musi mieć odpowiednią wentylację jeżeli okap jest używany jednocześnie z palnikami gazowymi lub na inne paliwo.

Opary nie mogą być odprowadzane do przewodów kominowych służących do odprowadzania gazów spalinowych z urządzeń gazowych lub na inne paliwa.

Należy przestrzegać przepisów dotyczących wentylacji.

Urządzenie nie jest przewidziane do obsługi przez osoby (w tym dzie o ograniczonych własnościach fizycznych, czuciowych lub umysłowych lub nie posiadające doświadczenia lub wiedzy, chyba że zostały one uprzednio przeszkolone lub pozostają pod nadzorem osób

odpowiadających za ich bezpieczeństwo.

Należy pilnować, aby dzieci nie bawiły się urządzeniem.

Pod okapem nie wolno używać otwartego ognia.

Okap nie jest przeznaczony do zabudowy nad płytą z więcej niż czterema palnikami.

- Zapewnia to odpowiednią wentylację pomieszczenia, gdy jednocześnie używana jest okap kuchenny czas jako urządzenia spalające gaz lub inne paliwa (nie dotyczy urządzeń, które tylko odprowadzają powietrze z powrotem do pomieszczenia);

- szczegóły dotyczące metody i częstotliwości czyszczenia.

- istnieje ryzyko pożaru, jeśli czyszczenie nie zostanie przeprowadzone zgodnie z instrukcją;

- nienie palipalić podpod okapem;okapem;

- UWAGA: Dostępne części mogą się nagrzewać, gdy są używane z urządzeniami do gotowania.

Niebezpieczeństwo porażenia elektrycznego

Urządzenie musi być skutecznie uziemione. W razie wątpliwości należy zwrócić się do wykwalifikowanego technika.

Nieprzestrzeganie niniejszych zaleceń może skutkować śmiercią, pożarem lub porażeniem elektrycznym.

Lampa zastosowana w tym produkcie nie nadaje się do oświetlenia pomieszczenia.

Zadaniem tej lampy jest zapewnienie oświetlenia podczas użytkowania produktu.

Instalacja elektryczna

Cała instalacja musi być przeprowadzona przez kompetentną osobę lub wykwalifikowaną osobę elektryk. Przed podłączeniem zasilania upewnij się, że jest ono włączone napięcie odpowiada napięciu na tabliczce znamionowej.

Bezpośrednie połączenie

Urządzenie należy podłączyć bezpośrednio do sieci elektrycznej za pomocą wyłącznik wielobiegunowy o minimalnym otworze 3 mm pomiędzy kontakty.

Instalator musi zapewnić prawidłowe połączenie elektryczne został wykonany i jest zgodny ze schematem połączeń.

Kabel nie może być zgięty ani ściśnięty.

Regularnie sprawdzaj wtyczkę i przewód zasilający pod kątem uszkodzeń.

Jeśli przewód zasilający jest uszkodzony, należy go wymienić na specjalny przewód lub zespół dostępny u producenta lub jego przedstawiciela serwisowego.

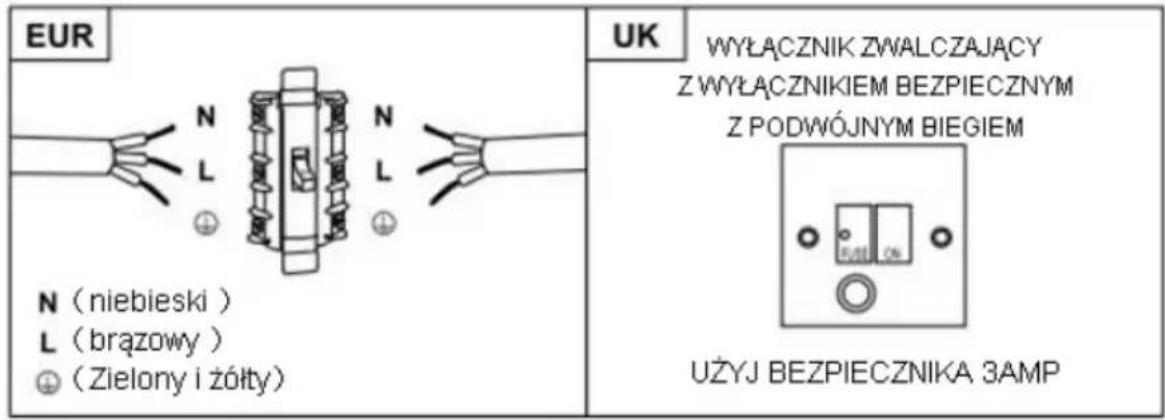

OSTRZEŻENIE: To urządzenie klasy I MUSI być uziemione

To urządzenie jest dostarczane z 3-żyłowym kablem sieciowym w kolorze jak następuje:

brązowy = L lub Relacja na żywo

niebieski = N lub Neutralny

Zielony i żółty = E lub Ziemia

EUR N (niebieski) L (brązowy) ⊕ (Zielony i żółty) UK WYŁĄCZNIK ZWALCZAJĄCY Z WYŁĄCZNIKIEM BEZPIECZNYM Z PODWÓJNYM BIEGIEM UŻYJ BEZPIECZNIKA 3AMP

Bezpiecznik musi mieć wartość 3 A.

SPECYFIKACJA

Część	Wygląd		ilość

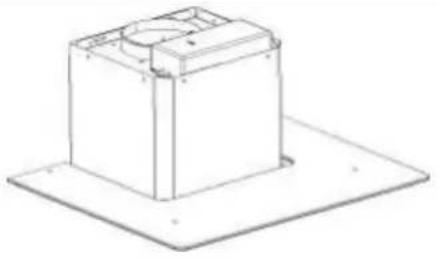

Okap			1
Komin górny			1
Komin dolny			1
Kątownik komina dolnego			1
Kątownik komina górnego			1

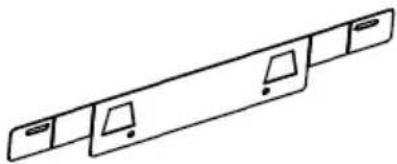

Wspornik okapu			1
Kołki rozporowe			9
Wkręty 4×30mm			9
Śruby 4 x 8mm			2

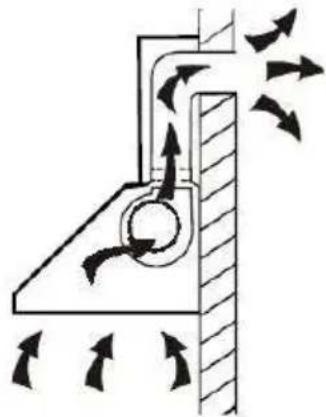

Jeżeli możliwe jest odprowadzenie oparów na zewnątrz okap można zamontować jak na rysunku pokazanym poniżej z zastosowaniem kanału odprowadzającego (emaliowanej lub aluminiowej giętkiej rury lub z innego niepalnego materiału o średnicy 150mm).

1. Przed montażem należy wyłączyć okap i odłączyć go od zasilania.

1. Okap powinien być zamontowany 65-75cm nad płytą kuchenną co gwarantuje najlepszą skuteczność.

65cm 75cm

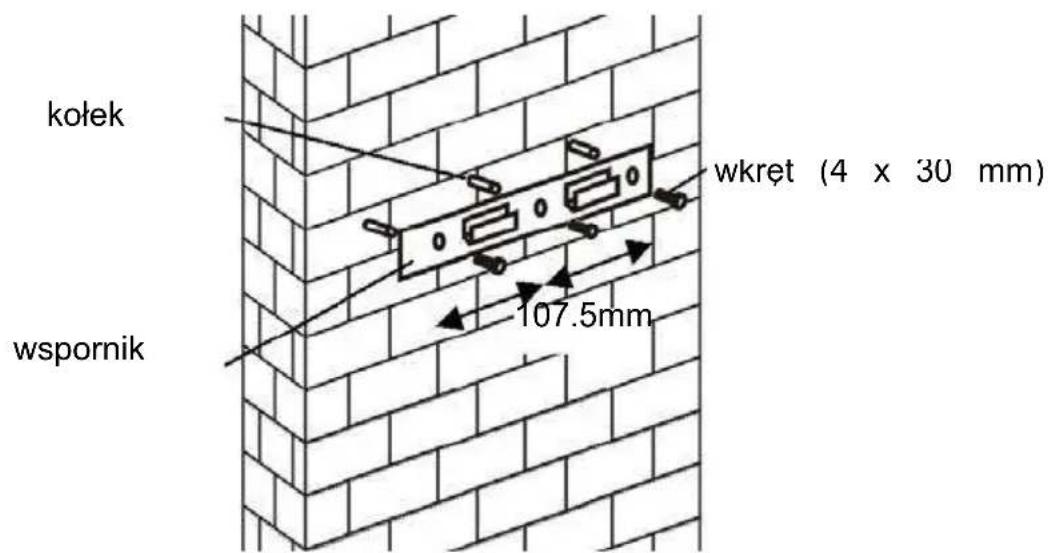

1. Wywiercić 3 otwory 8mm i przykręcić wspornik 3 wkrętami.

kolek wspornik 107.5mm wkret (4 x 30 mm)

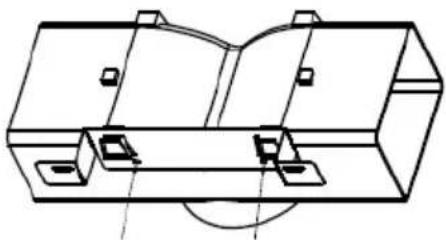

Za modele s kosom pločom

- Prije instalacije, potrebno je izbušiti2 dodatne rupe od 8mm te pripremiti odgovarajuće tiple i vijke.

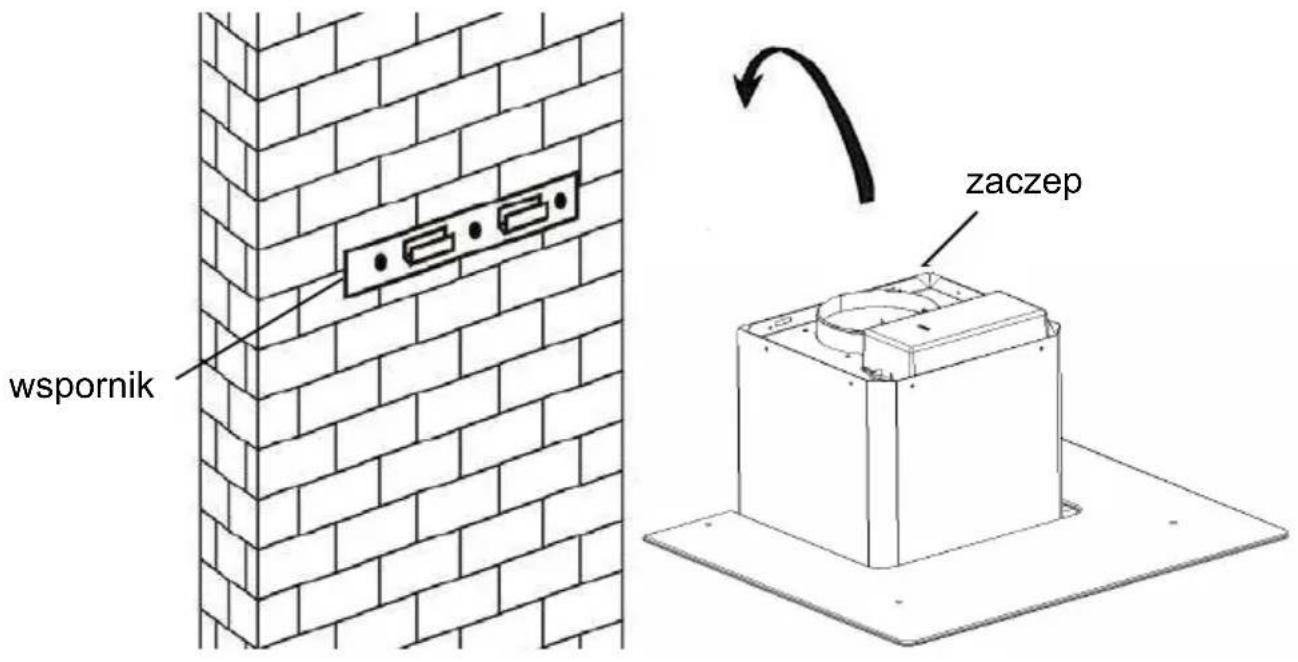

1. Okapzaczepić nawsporniku.

wspornik zaczep

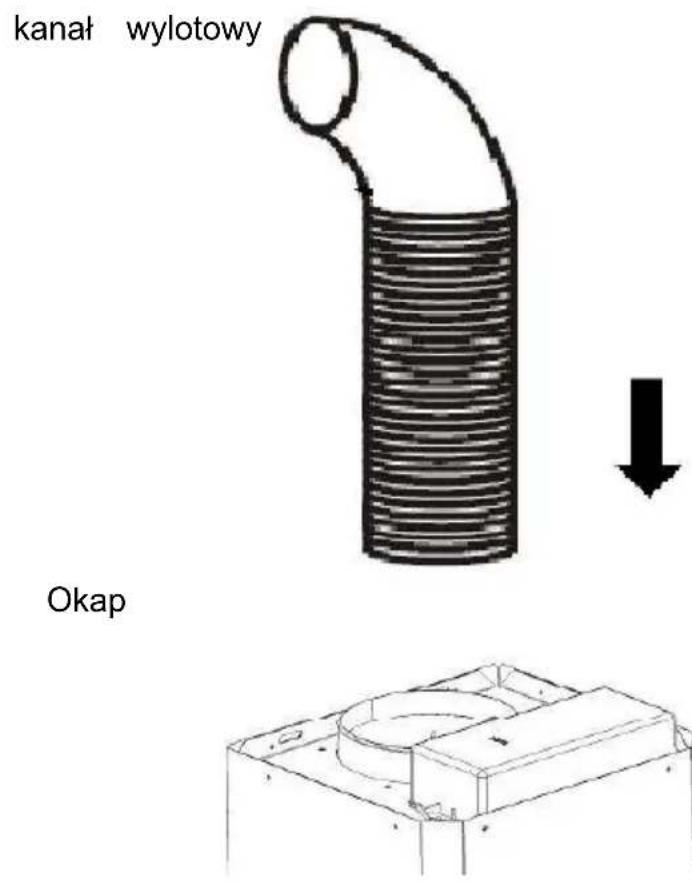

1. Zamocować zawór zwrotny na wylocie okapu a następnie założyć kanał wylotowyjakpokazanonarysunku.

kanał wylotowy Okap

6.

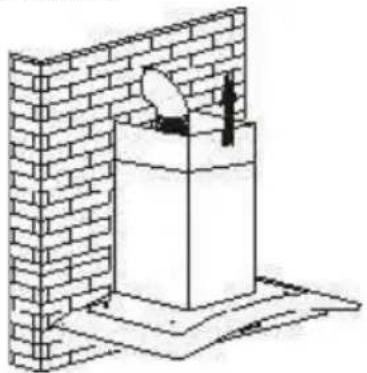

• Umieścić na okapie we właściwym położeniu szklaną osłone.
• Przykręcić osłone za pomocą 4 śrub i podkładek. Aby uniknąć uszkodzenia szkła nie dokręcać śrub zbyt mocno.

7.

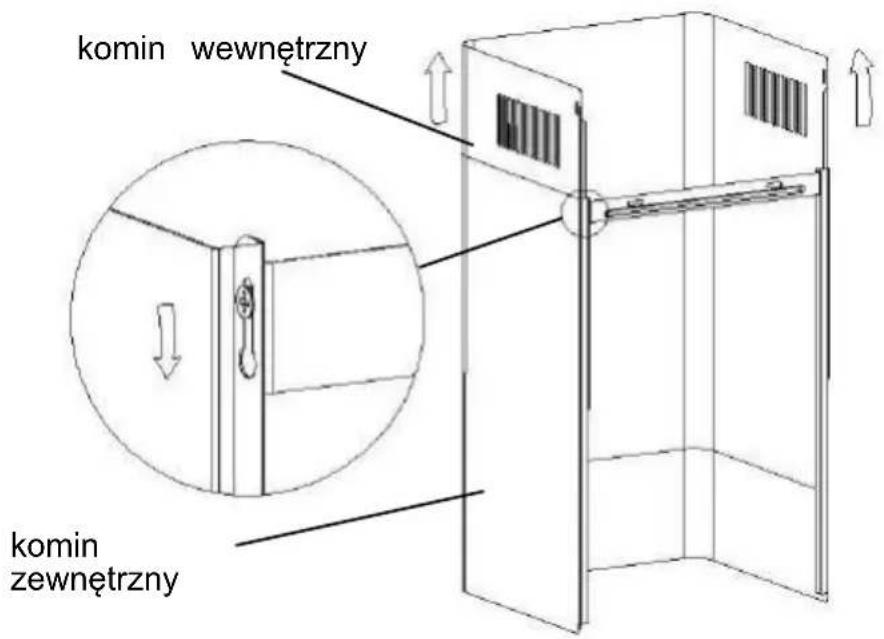

- Zmontować komin wewnętrzny i zewnętrzny i rozsunąć na właściwą wysokość..

- Po rozsunięciu komina na właściwą wysokość zablokować komin za pomocą śrub blokujących jak pokazano na rysunku poniżej.

komin wewnętrzny komin zewnętrzny

8.

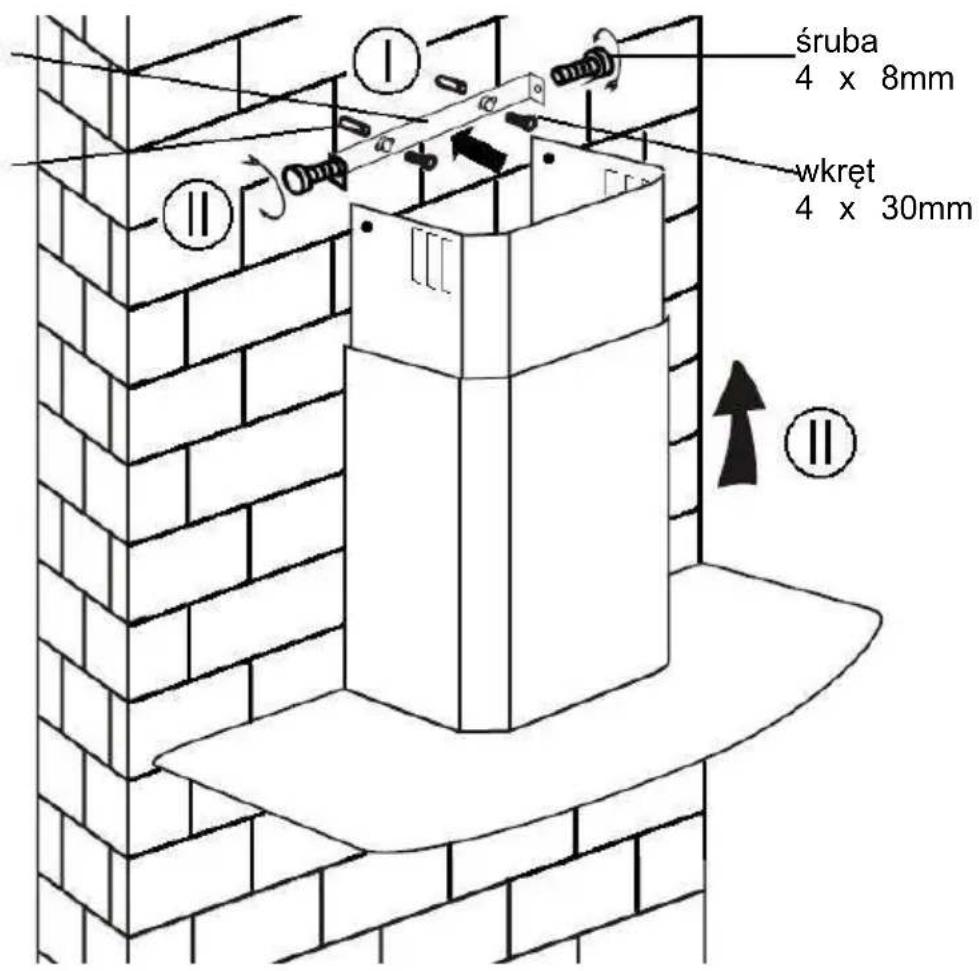

• Wywiercić 2 otwory 8mm do zamocowania kątownika. Przykręcić kątownik.
• Założyć komin na okap i zamocować 2 śrubami.

kątownik kołek

śruba 4 x 8mm wkręt 4 x 30mm

SPECYFIKACJA

Część	Wygląd	ilość
deflektorpowietrza		1
wspornik		1
Kołkirozporowe		2
Wkręty 4×30mm		2
Śruby 3.5x12mm		2

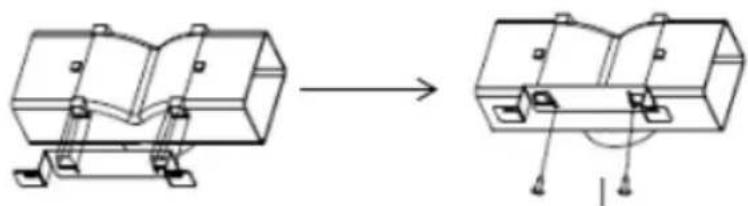

INSTALACJA (ODBŁYWACZ POWIETRZA DO MODELI T-SHAPE, SZKŁA Z KRZYWEM, SZKŁA PŁASKIEGO):

Deflektor powietrza jest wymieniony jako dołączony i nie jest opcjonalny.

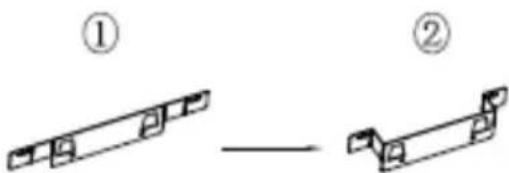

1. Przed montażem zakręć oba końca wspornika, jak pokazano poniżej:

① ②

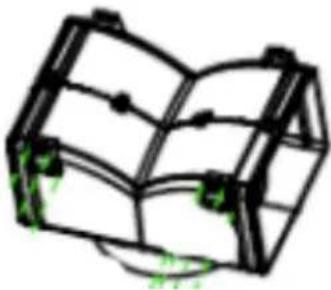

1. Przymocuj wspornik do plastikowego gniazdka w kształcie litery T za pomocą 2 dołączonych śrub ST3.5x12mm.

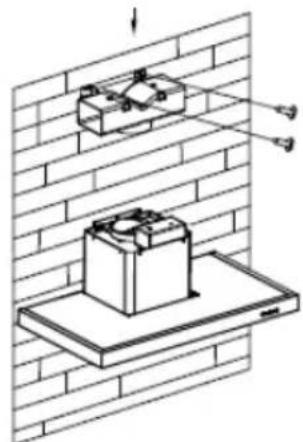

1. Wywierć 2 otwory, aby pomieścić kołki rozporowe, a następnie przykręć i dokręć wspornik do ściany za pomocą 2 dostarczonych śrub ST4x30 mm.

1. Przymocuj rurę wydechową do wylotu powietrza okapu kuchennego, jak pokazanoponiżej:

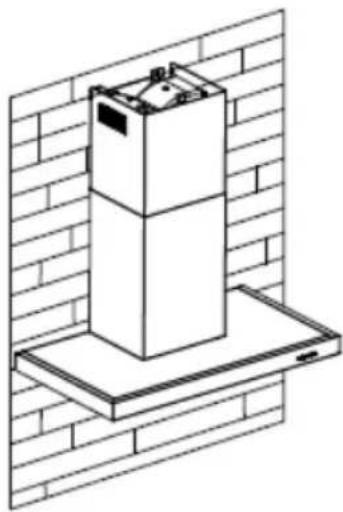

5.Zainstalujkominnaurządzeniuinaprawgo.

o „Uwaga: nie można jednocześnie używać plastikowego wylotu w kształcie litery T i klap w kształcie litery V. Możesz użyć ich na dwa sposoby: 1) Dodaj klapę V do istniejącego gniazdka; 2) Użyj plastikowego wylotu w kształcie litery T, bezdodatkowejklapkiwkształcielitery V.”

o „Uwaga: Produkt jest wyposażony w akcesorium z klapą w kształcie litery V. To akcesorium nie jest obowiązkowe w przypadku instalacji, obsługi i użytkowaniaproduktu.”

SPECYFIKACJA

Część	Wygląd	ilość
deflektorpowietrza		1
wspornik		1
Kołkirozporowe		2
Wkręty 4×30mm		2
Śruby 3.5x12mm		2

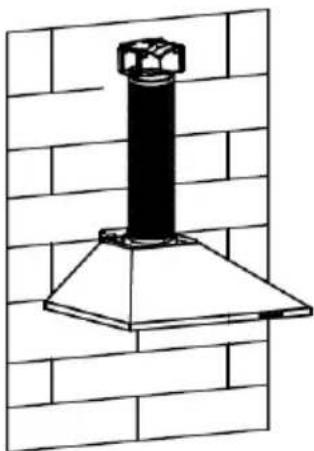

INSTALACJADEDEFLEKTORPOWIETRZADLAMODELIPIRAMIDYI

SKÓRY):

Deflektor powietrza jest wymieniony jako dołączony i nie jest opcjonalny.

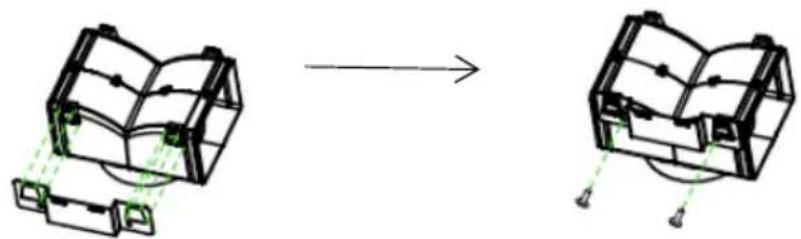

1. Przymocuj wspornik do plastikowego gniazdka w kształcie litery T za pomocą 2 śrub ST3.5x12mm dostarczonych jak pokazano poniżej:

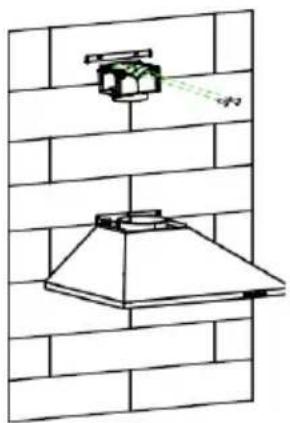

1. Wywierć 2 otwory w ścianie, aby pomieścić kołki rozporowe, a następnie przykręć i dokręć wspornik do ściany za pomocą 2 dostarczonych śrub ST4x30mm.

1. Przymocuj rurę wydechową do wylotu powietrza okapu kuchennego, jak pokazanoponiżej:

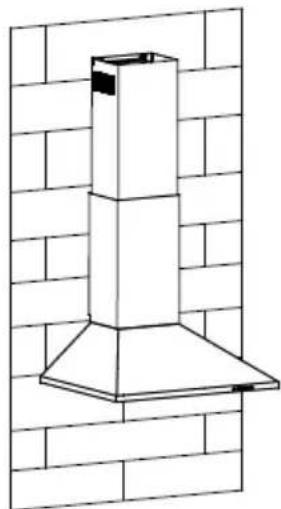

1. Zainstalujkominnaurządzeniuinaprawgo.

o „Uwaga: nie można jednocześnie używać plastikowego wylotu w kształcie litery T i klap w kształcie litery V. Możesz użyć ich na dwa sposoby: 1) Dodaj klapę V do istniejącego gniazdka; 2) Użyj plastikowego wylotu w kształcie litery T, bezdodatkowejklapkiwkształcielitery V.”

o „Uwaga: Produkt jest wyposażony w akcesorium z klapą w kształcie litery V. To akcesorium nie jest obowiązkowe w przypadku instalacji, obsługi i użytkowaniaproduktu.”

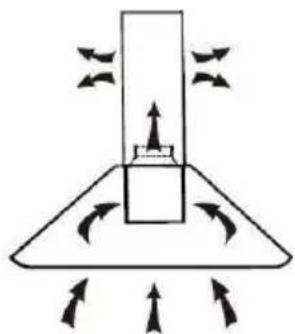

MONTAŻ ( WERSJA Z RECYRKULACJA )

Jeżeli nie mam możliwości wyprowadzenia oparów na zewnątrz pomieszczenia to montaż jest podobny do montażu w wersji wywiewowej, że nie stosujemy kanału wylotowego.

Można w tej wersji zastosować filtr węglowy zatrzymujący zapachy (filtr węglowy może występować jako wyposażenie lub jako opcja wyposażenia). Instalacja filtra węglowego wymaga zdjęcia filtra tłuszczowego: proszę wcisnąć zaczep i zdjąć filtr odchylając go ku dołowi.

Włożyć filtr węglowy do gniazda w okapie i zamocować obracając w prawo. Powtórzyć tę czynność dla filtra po drugiej stronie, jeśli budowa okapu tego wymaga.

o Proszę sprawdzić czy filtr jest dobrze zamocowany. Jego poluzowanie może spowodować zagrożenie.

o Przy zastosowaniu filtra węglowego wydajność okapu będzie mniejsza.

KONFIGURACJA 1

1 2 3

DZIAŁANIE

Przycisk 1

Przycisk jest oznaczony podświetleniem, po naciśnięciu przycisku podświetlenie zostanie włączone, a wentylator będzie włączony przy niskiej prędkości. ponowne naciśnięcie spowoduje wyłączenie wentylatora.

Do wentylacji kuchni i do gotowania na wolnym ogniu przy niewielkiej ilości oparów.

Przycisk 2

Przycisk jest oznaczony podświetleniem, po naciśnięciu przycisku podświetlenie zostanie włączone, a wentylator zostanie włączony przy średniej prędkości. ponowne naciśnięcie spowoduje wyłączenie wentylatora. Prędkość przeznaczona do normalnego gotowania.

Przycisk 3

Przycisk jest oznaczony podświetleniem, po naciśnięciu przycisku podświetlenie zostanie włączone, a wentylator zostanie włączony przy wysokiej prędkości. onowne naciśnięcie spowoduje wyłączenie wentylatora. Przy dużych ilościach oparów lub dymu przycisk ten umożliwia najbardziej skuteczną wentylację.

UWAGA: Jednoczesne wciśniecie przycisków Mała/Średnia/Wysoka Prędkość spowoduje działanie okapu na największej prędkości.

Oświetlenie

KONFIGURACJA 2

0 1 2 3

DZIAŁANIE

Przycisk Off 0

Jest używany do wyłączania wentylatora.

Mała prędkość wentylatora 1

Do wentylacji kuchni i do gotowania na wolnym ogniu przy niewielkiej ilości oparów.

Średnia prędkość wentylatora 2

Prędkość przeznaczona do normalnego gotowania.

Duża prędkość wentylatora 3

Przy dużych ilościach oparów lub dymu przycisk ten umożliwia najbardziej skuteczną wentylację.

UWAGA: Jednoczesne wciśniecie przycisków Mała/Średnia/Wysoka Prędkość spowoduje działanie okapu na największej prędkości.

Oświetlenie

KONFIGURACJA 3

Jest używany do włączania / wyłączania wentylatora.

Szybkość Przycisk Plus

W celu zwiększenia szybkości wentylatora

Spadek prędkości Przycisk

Na zmniejszenie prędkości wentylatora.

Lampka przycisku

Wyświetlacz cyfrowy

Fan pomiaru prędkości: "1" dla niskiej prędkości, "2" dla średnich prędkości,"3" dla dużych prędkości, "4" za Booster funkciju.

Quick Timer: Naciśnij przycisk — i —przytrzymaj przez 1 sekundę, wyświetlacz cyfrowy będzie migać i na 5 minut, odliczanie, po 5 minut i silnik zgaśnie automatycznie i dźwięk brzęczyka przez 1 sekundę.

Booster funkcija

Za aktivaciju Booster funkcije, pritisnite + za odabir brzine 4, napa će raditi najvećom brzinom 5 minuta, nakon čega se vraća na uobičajenu brzinu.

KONFIGURACJA 4

Przycisk timera

1. Ustawianie pory dnia

Gdy okap znajduje się w trybie czuwania (silnik nie działa), naciśnij przycisk timera, aby wprowadzić ustawienie czasu.

Naciśnij przycisk „Prędkość wentylatora”, aby ustawić godzinę, a następnie naciśnij przycisk „Światło”, aby ustawić minuty.

1. Ustawianie timera

Gdy okap jest w trybie pracy, naciśnij przycisk timera, aby ustawić odliczanie.

Naciśnij jeden raz przycisk timera, a następnie odliczanie wzrośnie o jedną minutę. Maksymalne odliczanie wynosi 60 minut.

— Przycisk zmniejszania prędkości

Do zmniejszania prędkości wentylatora.

Przycisk prędkości plus

Do zwiększenia prędkości wentylatora

Przycisk ŚWIATŁA

Do włączania i wyłączania oświetlenia.

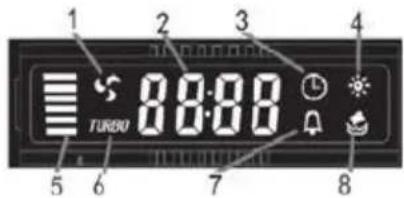

wyświetlacz LCD

TURBO 8:00

1. Symbol silnika będ zie się obracał podczas pracy silnika;;

2. Wyświetlanie czasu;

3. Symbol timera pojawi się, gdy timer ustawia się i zlicza;

4. Symbol światła;

5. Prędkość silnika;

6. Symbol prędkości turbo pojawi się, gdy prędkość jest najwyższa;

7. Symbol alarmu pojawi się 5 sekund po zakończeniu odliczania timera.

8. Alarm czyszczenia, pojawia się, gdy całkowity czas pracy do 14 godzin lub po raz pierwszy po użyciu po podłączeniu.

KONFIGURACJA 5

1

2

3

B

TRYB CZUWANIA.

Po podłączeniu całe oświetlenie, system w TRYBIE GOTOWOŚCI.

1 Przycisk niskiej prędkości

Służy do wentylacji w kuchni. Nadaje się do gotowania na wolnym ogniu i gotowanie, które nie wytwarza dużej ilości pary.

2 Przycisk średniej prędkości

Prędkość przepływu powietrza idealnie nadaje się do wentylacji podczas standardowego gotowania.

3 Przycisk wysokiej prędkości

Gdy powstaje duża gęstość dymu lub pary, naciśnij przycisk szybkiego przełączania, aby uzyskać wysoką efektywną wentylację.

B Booster funkcija

Za aktivaciju Booster funkcije, pritisnite 📋 za odabir brzine 4, napa će raditi najvećom brzinom 5 minuta, nakon čega se vraća na uobičajenu brzinu.

Światło

Do włączania i wyłączania oświetlenia.

OBSŁUGA

Przed przystąpieniem do czyszczenia okapu należy go wyłączyć I odłączyć od zasilania.

I. Czyszczenie okapu

Okap należy czyścić miękką ściereczką i detergentem do mycia naczyń. Nie wolno stosować metalowych skrobaków, substancji chemicznych lub ostrych zmywaków mogących uszkodzić okap.

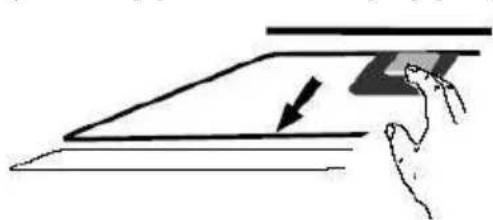

II. Miesięczne czyszczenie filtra tłuszczu.

WAŻNE: czyszczenie raz na miesiąc filtra tłuszczu może zabezpieczyć nas przed pożarem.

Filtr gromadzi tłuszcz, dym i kurz przez co znacząco wpływa na wydajność okapu.

Jeżeli nie jest czyszczony to zapcha się tłuszczem (potencjalnie zapalnym). Filtr należy czyścić detergentem do mycia naczyń naczyń.

III. Roczna wymiana filtra węglowego

Dotyczy WYŁĄCZNIE wersji z recyrkulacją (nie wersji wywiewowej). Filtr węglowy zatrzymujący zapachy należy wymieniać nie rzadziej niż raz do roku w zależności od intensywności użytkowania okapu.

IV. Wymiana oświetlenia

Odkręcić i zdjąć szklaną osłonę. Zlokalizować przepaloną żarówkę w obudowie okapu.

Odłączyć przewód elektryczny i wyjąć oprawki z przewodami z okapu.

Ważne: nie jest możliwa wymiana samej żarówki, trzeba zmienić żarówki razem oprawkami i przewodami (żarówki LED MAX 1.5W)

Zamontować nowe żarówki i przewody w okapie. Podłączyć przewody elektryczne.

Założyć szklaną osłonę i przykręcić śrubami. Upewnić się, że śruby zostały dokręcone (proszę pamiętać ,aby nie dokręcać ich zbyt mocno, aby nie uszkodzić szyby).

MOŻLIWE USTERKI

Usterka	Przyczyna	Działanie
Świeci światło, ale wentylator nie działa	Zablokowany wentylator	Odłączyć od zasilania, wezwać autoryzowany serwis
	Uszkodzony silnik
Nie działa an światło ani wentylator	Przepalone oświetlenie	Wymienić żarówkę
	Nie podłączone zasilan	Podłączyć zasilanie
Poważna wibracja okapu	Uszkodzony wentylator	Odłączyć od zasilania, wezwać autoryzowany serwis
	Nie zamocowany silnik wentylatora	Odłączyć od zasilania, wezwać autoryzowany serwis
	Niewłaściwie zawieszony okap na wsporniku	Zdjąć okap, sprawdzić czy wspornik jest właściwie zamocowany.
Zbyt mała wydajność okapu	Okap zawieszony zbyt wysoko na płytą kuchenną.	Zamocować w odległości 65-75c od płyty.
	Zabrudzone filtry	Wyczyścić lub wymienić filtry

SERWIS

Jeżeli nie jest możliwe zidentyfikowanie usterki należy odłączyć okap od zasilania i wezwać autoryzowany serwis.

NUMER FABRYCZNY. Gdzie go znaleźć?

Przy wezwaniu serwisu ważne jest podanie modelu urządzenia oraz 16-to cyfrowego numeru fabrycznego (zaczyna się na 3). Numer można znaleźć na tabliczce znamionowej urządzenia.

Podanie danych zaoszczędzi niepotrzebnych wizyt technika i związanych z tym kosztów.

OCHRONA ŚRODOWISKA

To urządzenie jest oznakowane zgodnie z Dyrektywą Europejską 2012/19/EU dotyczącą Zużytego Sprzętu Elektrycznego i Elektronicznego (ZSEE). Właściwa utylizac zużytego produktu przyczynia się do uniknięcia potencjalr szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z niewłaściwego usuwania zużytego produktu.

Takie oznakowanie wskazuje, że ten sprzęt nie może być traktowany jako odpad komunalny.

Produkt powinien zostać przekazany do właściwego punktu prowadzącego zbiórkę sprzętu elektrycznego i elektronicznego w celach recyklingu.

Utylizacja musi zostać przeprowadzona zgodnie z lokalnymi przepisami ochrony środowiska naturalnego dotyczącymi usuwania odpadów.

Więcej szczegółowych informacji na temat obchodzenia się, regeneracji oraz recyklingu tego produktu można uzyskać w lokalnym urzędzie, służbach komunalnych lub w sklepie, w którym produkt został zakupiony.
