Технически характеристики	Декоративен абсорбатор, мощен мотор, LED осветление, миещ се филтър за мазнини
Размери	Ширина: 90 см, дълбочина: 50 см, височина: 70 см
Въздушен поток	До 700 м³/ч
Нива на мощност	3 нива на мощност + интензивен режим
Употреба	Идеален за открити кухни, сензорно управление
Поддръжка	Миещи се във съдомиялна филтри за мазнини, препоръчва се редовно почистване
Безопасност	Автоматично изключване, защита от прегряване
Обща информация	Модерен дизайн, наличен в черен цвят, гаранция от производителя

Често задавани въпроси - HHOOD 300 DECOR HDG9DCK3B HOOVER

Как да почистя филтрите на абсорбатора HOOVER HHOOD 300 DECOR HDG9DCK3B?

За да почистите филтрите, извадете ги от абсорбатора и ги потопете в топла сапунена вода. Оставете ги да се накиснат за около 30 минути, след което ги търкайте внимателно с четка. Изплакнете с чиста вода и оставете да изсъхнат напълно преди да ги поставите обратно.

Защо абсорбаторът ми не се включва?

Първо проверете дали абсорбаторът е правилно включен и дали контактът работи. Също така се уверете, че предпазителят не е изгорял. Ако проблемът продължава, може да има вътрешен проблем и е препоръчително да се свържете с техник.

Как да регулирам скоростта на засмукване на абсорбатора?

Абсорбаторът HOOVER HHOOD 300 DECOR HDG9DCK3B има няколко нива на скорост. Използвайте контролния панел, за да изберете желаната скорост. Натиснете бутона, съответстващ на скоростта, която искате да използвате.

Какъв тип крушка трябва да използвам за осветлението на абсорбатора?

За абсорбатора HOOVER HHOOD 300 DECOR HDG9DCK3B използвайте LED крушки тип E14 с максимална мощност 40 вата. Уверете се, че изключвате захранването преди да смените крушката.

Как да инсталирам абсорбатора HOOVER HHOOD 300 DECOR HDG9DCK3B?

За да инсталирате абсорбатора, следвайте инструкциите в ръководството за монтаж. Уверете се, че е здраво закрепен на стената и правилно свързан към електрозахранването и евакуационната система, ако е необходимо.

Какво да направя, ако абсорбаторът издава странен шум?

Ако абсорбаторът издава странен шум, първо проверете дали филтърът е чист и правилно поставен. Мръсен или неправилно поставен филтър може да причини вибрации. Ако шумът продължава, може да има проблем с мотора или друг компонент и трябва да се консултирате с професионалист.

Абсорбаторът работи, но не засмуква добре въздуха. Какво да направя?

Ако абсорбаторът работи, но не засмуква правилно, проверете дали филтърът за мазнини е чист и дали въздуховодът не е запушен. Също така се уверете, че абсорбаторът е инсталиран на правилната височина спрямо печката.

Как да разбера кога трябва да сменя въглеродния филтър?

Въглеродният филтър трябва да се сменя на всеки 6 месеца или когато забележите намаляване на ефективността на абсорбатора при премахване на миризми. Някои модели имат индикатор за наситеност, който може да ви помогне да разберете кога да го смените.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HHOOD 300 DECOR HDG9DCK3B HOOVER

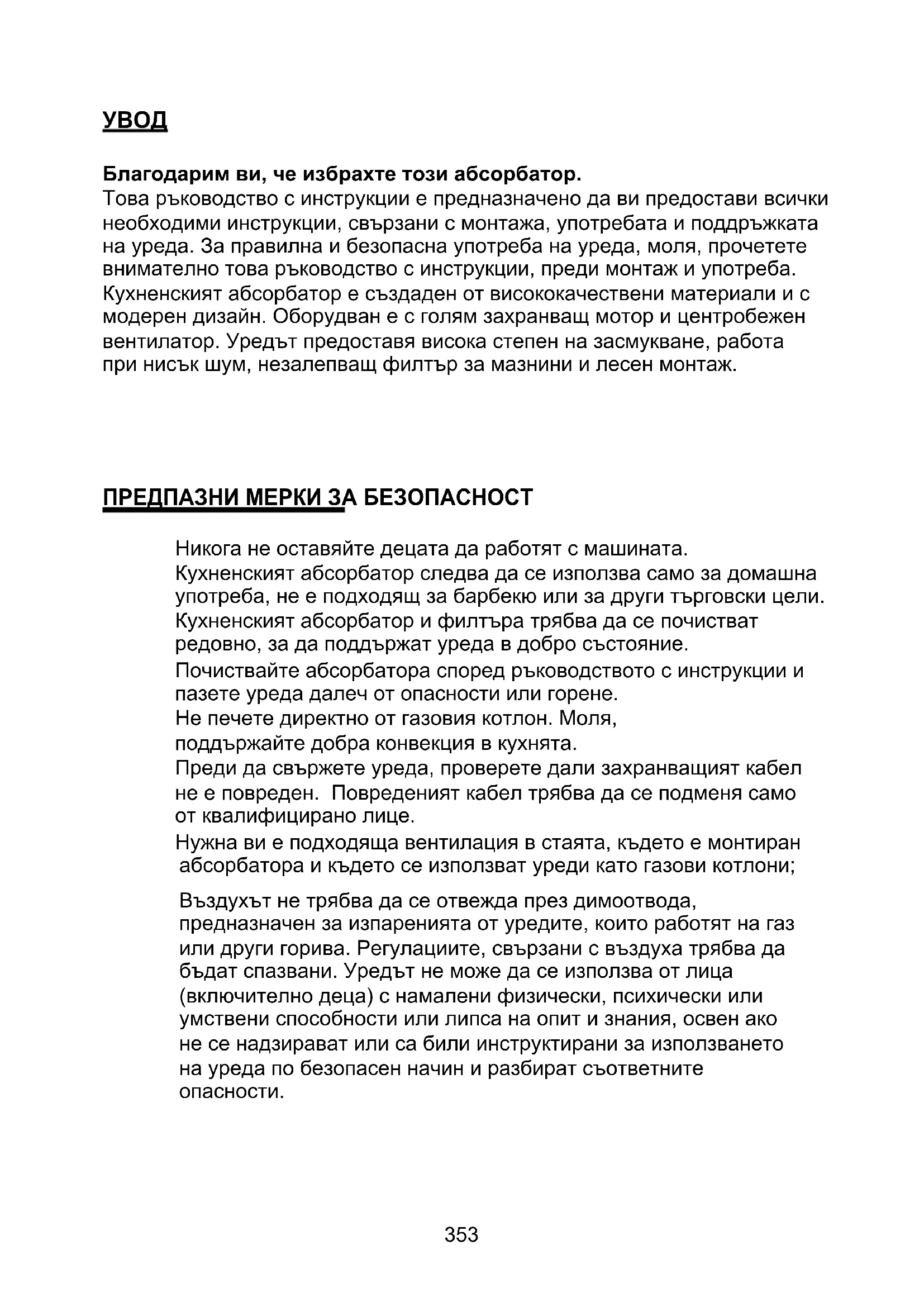

Благодарим ви, че избрахте този абсорбатор.

Това ръководство с инструкции е предназначено да ви предостави всички необходими инструкции, свързани с монтажа, употребата и поддръжката на уреда. За правилна и безопасна употреба на уреда, моля, прочетете внимателно това ръководство с инструкции, преди монтаж и употреба. Кухненският абсорбатор е създаден от висококачествени материали и с модерен дизайн. Оборудван е с голям захранващ мотор и центробежен вентилатор. Уредът предоставя висока степен на засмукване, работа при нисък шум, незалепващ филтър за мазнини и лесен монтаж.

ПРЕДПАЗНИ МЕРКИ ЗА БЕЗОПАСНОСТ

Никога не оставяйте децата да работят с машината.

Кухненският абсорбатор следва да се използва само за домашна употреба, не е подходящ за барбекю или за други търговски цели. Кухненският абсорбатор и филтъра трябва да се почистват редовно, за да поддържат уреда в добро състояние.

Почиствайте абсорбатора според ръководството с инструкции и пазете уреда далеч от опасности или горене.

Не печете директно от газовия котлон. Моля, поддържайте добра конвекция в кухнята.

Преди да свържете уреда, проверете дали захранващият кабел не е повреден. Повреденият кабел трябва да се подменя само от квалифицирано лице.

Нужна ви е подходяща вентилация в стаята, където е монтиран абсорбатора и където се използват уреди като газови котлони;

Въздухът не трябва да се отвежда през димоотвода, предназначен за изпаренията от уредите, които работят на газ или други горива. Регулациите, свързани с въздуха трябва да бъдат спазвани. Уредът не може да се използва от лица (включително деца) с намалени физически, психически или умствени способности или липса на опит и знания, освен ако не се надзирават или са били инструктирани за използването на уреда по безопасен начин и разбират съответните опасности.

Децата трябва да бъдат надзировани, за да се гарантира, че не си играят с уреда.

Абсорбаторът не трябва да се монтира над котлон с повече от четири котлона.

• Те трябва да са достатъчна вентилация на помещението, когато аспираторът се използва едновременно време като уреди, изгарящи газ или други горива (не е приложимо за уреди, които само изхвърлят въздуха обратно в помещението);
• подробности относно метода и честотата на почистване.
• съществува риск от пожар, ако почистването не се извършва в съответствие с и нструкциите;
• не пламнете под капака на обхвата;
• ВНИМАНИЕ: Достъпните части могат да се нагреят, когато се използват с готва рски уреди.

Опасност от електрически удар

Включвайте уреда само в правилно заземен контакт. Ако се колебаете, свържете се с подходящ квалифициран инженер.

Неспазването на тези инструкции може да доведе до смърт, пожар или токов удар.

Лампата, използвана в този продукт, не е подходяща за използване при осветление

на помещение. Целта на тази лампа е да осигури осветление за използване на продукта.

Електрическа инсталация

Цялата инсталация трябва да се извърши от компетентно лице или квалифицирано лице електротехник. Преди да свържете захранването се уверете, че мрежата напрежението съответства на напрежението на табелата с маркировка.

Директна връзка

Уредът трябва да бъде свързан директно към електрическата мрежа с помощта на всеполюсен прекъсвач с минимално отваряне между 3 мм контактите . Инсталаторът трябва да се увери , че правилната електрическа връзка има направена и че тя съответства на схемата на окабеляване .

Кабельт не трябва да бъде огънат или компресиран .

Редовно проверявайте щепсела и захранващия кабел за повреди. Ако захранващият кабел е повреден, той трябва да бъде заменен със специален кабел или монтаж на разположение от производителя или неговия сервизен агент.

ВНИМАНИЕ: Това е уред от клас I и ТРЯБВА да се заземи

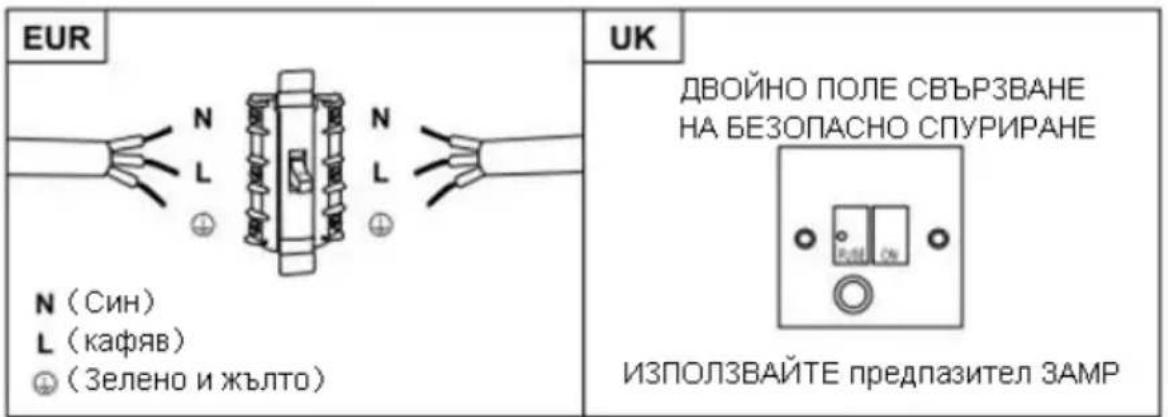

Този уред е снабден с трижилен захранващ кабел , оцветен като следва :

кафяв = L или на живо

Син = N или неутрален

Зелено и жълто = Е или Земя

EUR N (Син) L (кафяв) ⊕ (Зелено и жълто) UK ДВОЙНО ПОЛЕ СВЪРЗВАНЕ НА БЕЗОПАСНО СПУРИРАНЕ ИЗПОЛЗВАЙТЕ предпазител ЗАМР

Предпазителят трябва да е с 3 ампера.

Списък с аксесоари за стандартен монтаж

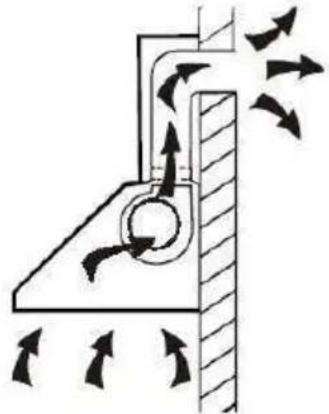

Ако имате външен контакт, можете да свържете вашия абсорбатор, както е показано на картинката по-долу – извеждащ канал (емайл, алуминий, гъвката тръба или запалими материали с външен диаметър от 150 мм)

1. Преди монтаж, изключете уреда и извадете захранващия кабел от контакта.

1. За най-добър резултат, абсорбаторът трябва да се постави на разстояние от 65-75 см над кухненския плот.

65cm 75cm

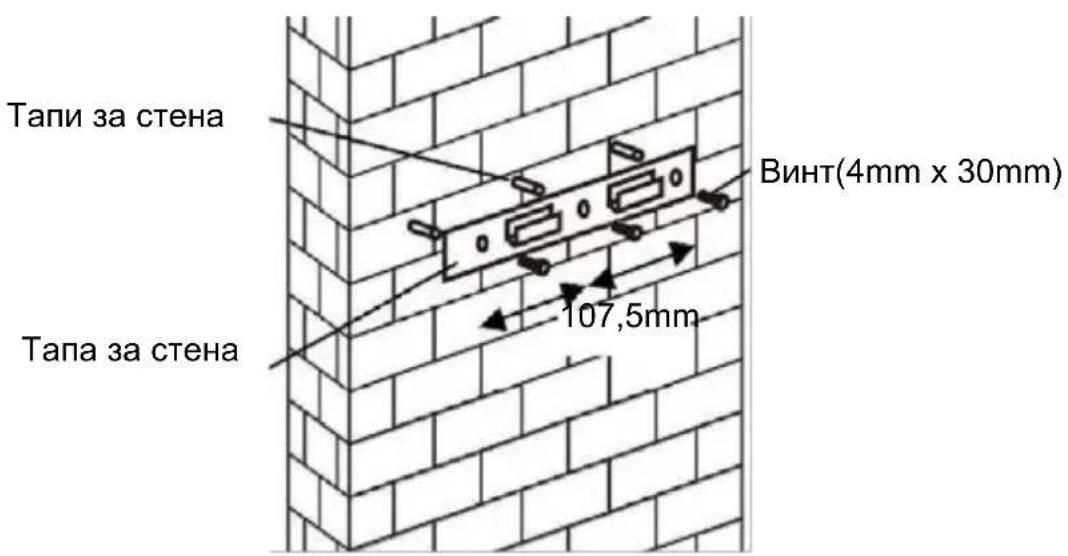

1. Пробийте 3 дупки от по 8 мм всяка, в които да монтирате скобата. Завийте и затегнете скобата в стената с предоставените винтове.

Тапи за стена Винт(4mm x 30mm) Тапа за стена 107,5mm

- Трябва да пробиете 2 допълните дупки от по 8mm, да фиксирате винтовете и завиете тапите преди монтаж. Voor schuine modellen

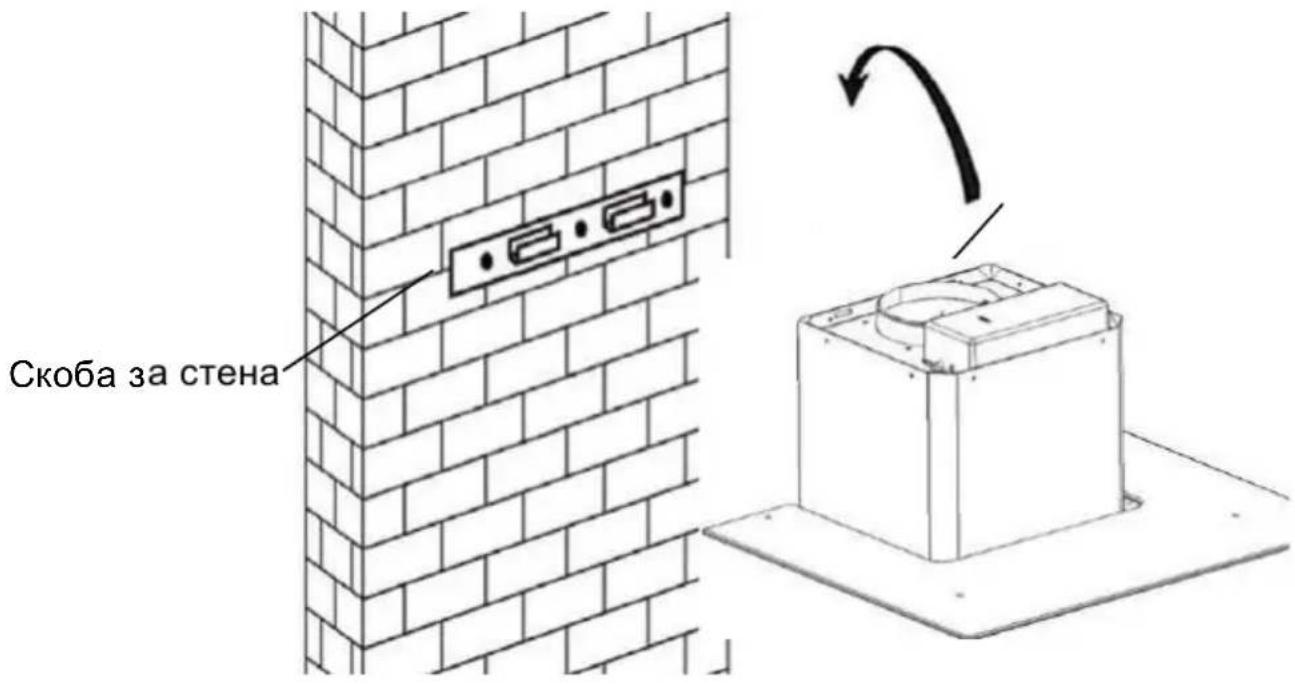

1. Повдигнете кухненския абсорбатор и го закачете на куката на скобата за стена.

Скоба за стена

5.

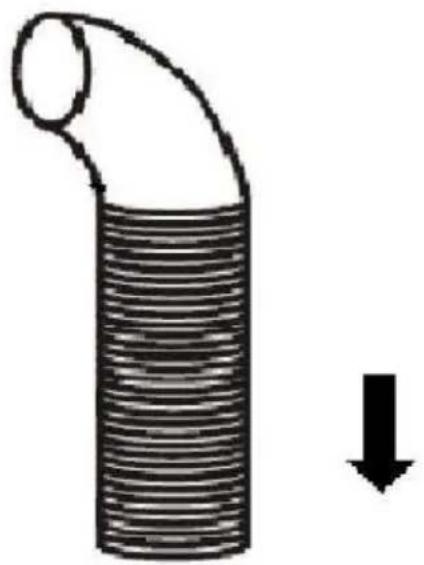

Монтирайте еднопосочната клапа при извода за въздух на абсорбатора. След това, поставете изпускателната тръба върху еднопосочната клапа, както е показано по-долу.

Изпускателна тръба

i. Поставете стъклото в подходяща позиция върху абсорбатора.

ii. Монтирайте с 4 винта. За да предотвратите напукването на стъклото, моля, не затягайте прекалено винтовете.

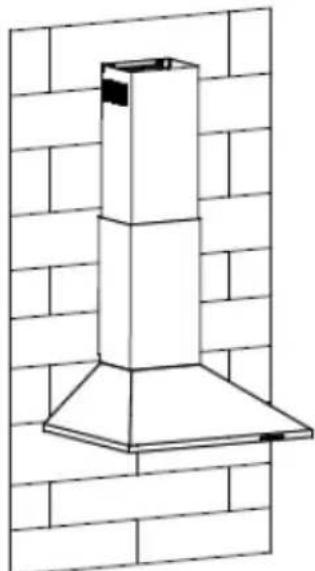

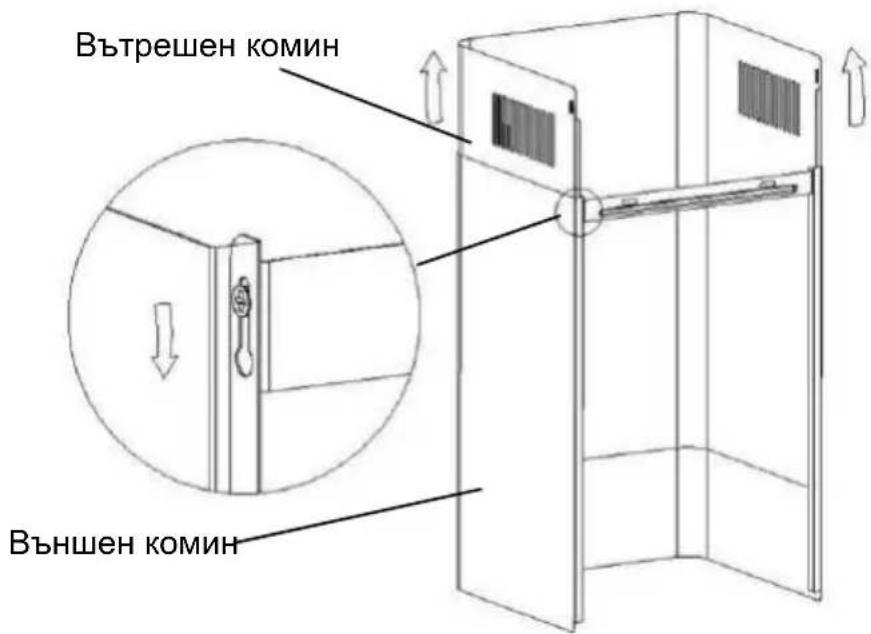

i. Поставете вътрешния комин във външния. След това издърпайте вътрешния комин нагоре. Регулирайте, за да достигнете желаната височина.

ii. Плъзнете комина, за да регулирате височината му. След като достигнете желаната височина, поставете отвора за закачане към винтовете, както е показано на картинките.

Вътрешен комин Външен комин

8.

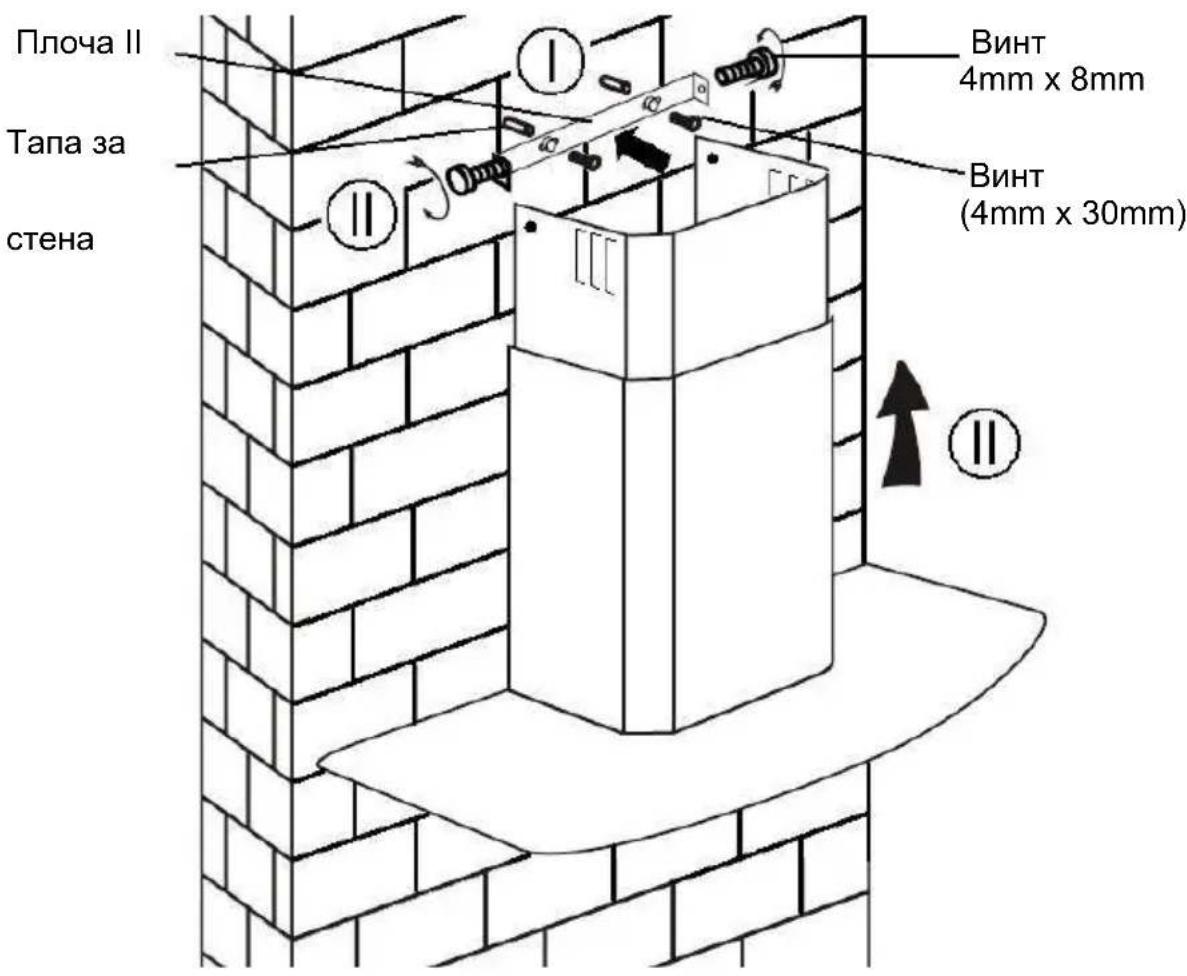

i. Пробийте 2 дупки от по 8 мм всяка, за да монтирате плочата II. С помощта на винтовете затегнете плочата II на стената с двата предоставени винта.
ii. Сглобете комина в уреда и го фиксирайте с 2 винта.

Плоча II Тапа за стена Винт 4mm x 8mm Винт (4mm x 30mm)

Списък с аксесоари за стандартен монтаж

спецификация	Илюстрация Количество
въздушен дефлектор		1
скоба		1
ф8дюбели ф8×ф6бял цвят		2
ф7.2винта ST4.0×30		2
ф7.2винта ST3.5×12		2

Въздушен дефлектор се споменава като включва и не задължително.

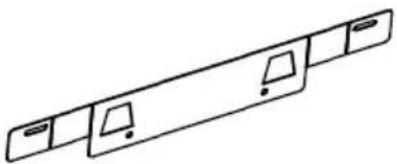

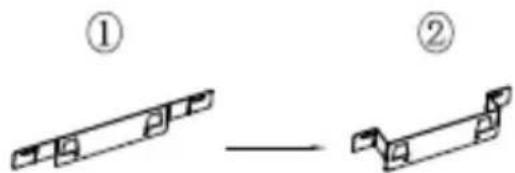

1. Преди монтажа извийте двата края на скобата, както е показано по-долу:

① ②

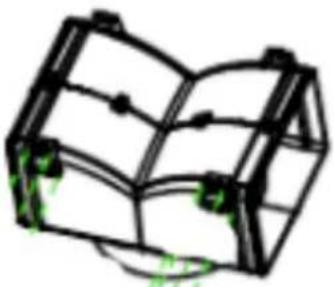

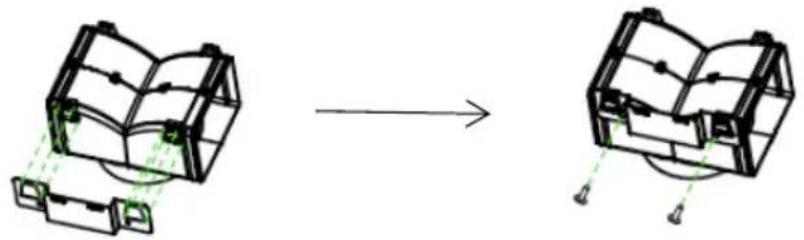

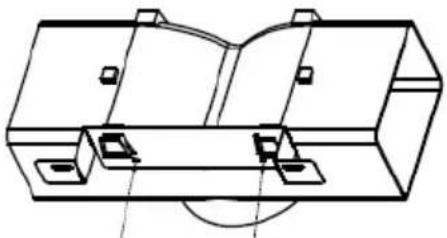

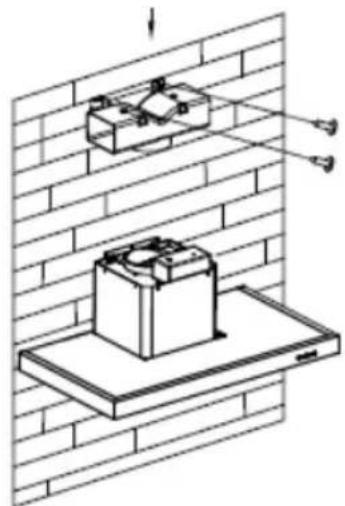

1. Поставете скобата към Т-образния пластмасов контакт с 2 винта ST3.5x12mmвинтове.

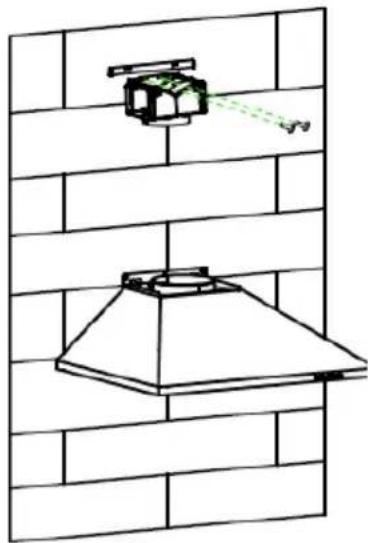

1. Побийте 2 отвора, за да поставите щепселите на стената, след това завинтете и затегнете скобата към стената с предоставени 2винта винтове ST4x30mm.

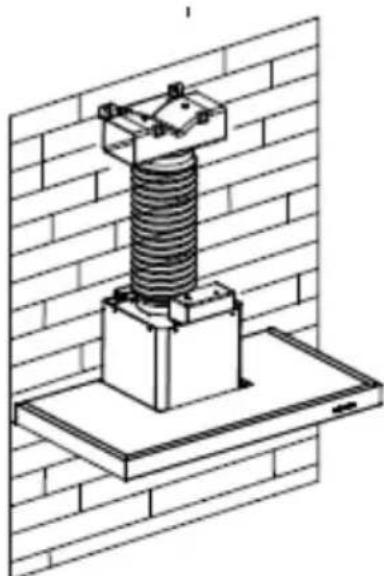

1. Прикрепете изпускателната тръба към изхода за въздух на аспиратора, както е показано по-долу:

5.Инсталирайте комина към уреда и го фиксирайте.

о "Моля, любезно се отбележи: Т-образна пластмаса изход и V-клапи могат да бъдат използвани едновременно.Можете да ги използвате по два начина: 1) Добавяне на о-клапа на съществуващите изход; 2) Използване Т-образна пластмаса изход, не добавка V-клапа."

о "Забележка: Продуктът е снабден с V-клапа аксесоар. Този аксесоар не е задължително за монтаж, настройка и употреба на продукта."

Списък с аксесоари за стандартен монтаж

спецификация	Илюстрация Количество
въздушен дефлектор		1
скоба		1
ф8дюбели ф8×ф6бял цвят		2
ф7.2винта ST4.0×30		2
ф7.2винта ST3.5×12		2

Въздушен дефлектор се споменава като включва и не задължително.

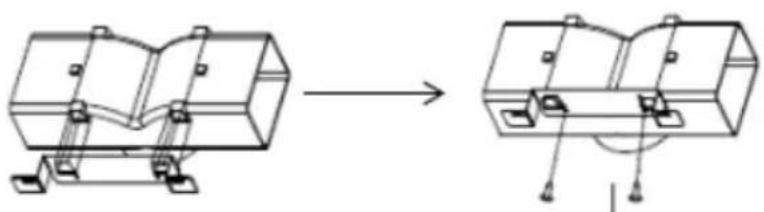

1. Фиксирайте скобата към Т-образния пластмасов контакт с 2 винта ST3.5x12mm винтове, предоставени, както е показано по-долу:

1. Напилете 2 отвора на стената, за да поставите щепселите на стената, след това завинтете и затегнете скобата към стената с осигурени 2pcs винтове ST4x30mm.

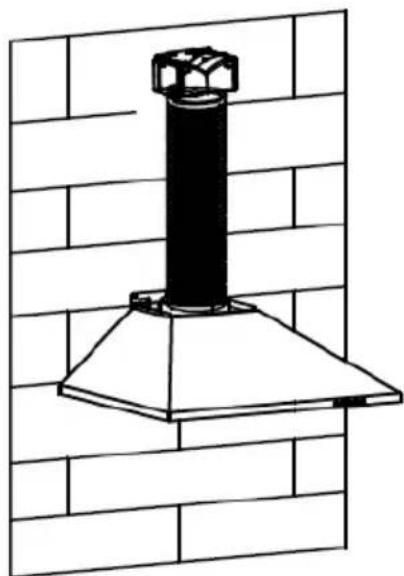

1. Прикрепете изпускателната тръба към изхода за въздух на аспиратора, както е показано по-долу:

4.Инсталирайте комина към уреда и го фиксирайте.

о "Моля, любезно се отбележи: Т-образна пластмаса изход и V-клапи могат да бъдат използвани едновременно.Можете да ги използвате по два начина: 1) Добавяне на о-клапа на съществуващите изход; 2) Използване Т-образна пластмаса изход, не добавка V-клапа. "

о "Забележка: Продуктът е снабден с V-клапа аксесоар. Този аксесоар не е задължително за монтаж, настройка и употреба на продукта."

Ако не разполагате с външен извод, изпускателната тръба не е нужна и монтажът е подобен на този, описан в раздел (МОНТАЖ (ВЪНШНА ВЕНТИЛАЦИЯ).

Филтърът с активен въглен може да се използва за улавяне на неприятни миризми.

За да поставите филтъра с активен въглен, първо трябва да свалите филтъра за мазнини. Натиснете заключващия елемент и издърпайте надолу.

Поставете филтъра с активен въглен в уреда и го завъртете по посока на часовниковата стрелка. Повторете тази операция от другата страна.

о Уверете се, че филтърът поставен коректно. В противен случай, може да се разхлаби и да стане опасен.

о Когато поставите филтъра с активен въглен, засмуквашата мощност ще бъде по-ниска.

КОНФИГУРАЦИЯ 1

1 2 3

РАБОТА

бутон 1

Бутонът е с индикация с подсветка , когато натиснете бутона , подсветката ще бъде включена и вентилаторът ще бъде включен с ниска скорост . когато натиснете отново , той ще изключи вентилатора .

Използва се за вентилация в кухнята. Подходящ е за къкрене и готвене, при които не се образуват изпарения.

бутон 2

Бутонът е с индикация с подсветка , когато натиснете бутона , подсветката ще бъде включена и вентилаторът ще бъде включен на средна скорост . когато натиснете отново , той ще изключи вентилатора .

Скоростта на въздушния поток е идеална за вентилация при стандартно готвене.

бутон 3

Бутонът е с индикация с подсветка , когато натиснете бутона , подсветката ще бъде включена и вентилаторът ще бъде включен с висока скорост . когато натиснете отново , той ще изключи вентилатора .

При наличието на гъста плътност на дим или пара, натиснете бутона за висока скорост за на-ефективнавентилация.

ЗАБЕЛЕЖКА: Ако бутоните за ниска/средна/висока скорост са натиснати едновременно, уредът ще работи само на най-високата скорост.

Бутон за осветление

КОНФИГУРАЦИЯ 2

0 1 2 3

РАБОТА

Бутон изкл. 0

Използва се за изключване на вентилатора.

Използва се за вентилация в кухнята. Подходящ е за къкрене и готвене, при които не се образуват изпарения.

Скоростта на въздушния поток е идеална за вентилация при стандартно готвене.

Бутон за висока скорост 3

При наличието на гъста плътност на дим или пара, натиснете бутона за висока скорост за на-ефективна вентилация.

ЗАБЕЛЕЖКА: Ако бутоните за ниска/средна/висока скорост са натиснати едновременно, уредът ще работи само на най-високата скорост.

Бутон за осветление

КОНФИГУРАЦИЯ 3

Използва се за включване и изключване на вентилатора.

Бутон за увеличаване на скоростта

За увеличаване на скоростта на вентилатора

Бутон за намаляване на скоростта

За намаляване на скоростта на вентилатора.

Бутон за светлина

Дигитален дисплей

Екран за скорост на вентилатора:"1" за ниска скорост, "2" за средна скорост,

"3" за висока скорост, "4" за функцията за усилване на мощността (Booster).

Бърз таймер: Натиснете + и — задръжте за 1 секунда, дигиталният дисплей ще премигне и след 5 минути моторът и осветлението ще се изключат автоматично, а зуметър ще прозвучи за 1 секунда.

Функция за усилване на мощността (Booster)

Този абсорбатор притежава функция за усилване на мощността (Booster). За да активирате функцията за усилване на мощността (Booster), изберете –скорост 4, въведете най-високата скорост, докато абсорбаторът работи и той ще увеличи скоростта за 5 минути, преди отново да я забави.

КОНФИГУРАЦИЯ 4

Когато качулката е в режим на готовност (двигателят не работи), натиснете бутона на таймера, за да въведете настройката за време. Натиснете бутона „Скорост на вентилатора“, за да зададете часа на деня, и натиснете клавиша „Light“, за да зададете минутата.

Когато качулката е в работен режим, натиснете бутона на таймера, за да настроите отброяването.

Натиснете бутона на таймера един таймер, след което отброяването ще се увеличи с една минута. Максималното отброяване е 60 минути..

— Бутон за намаляване на скоростта

За намаляване на скоростта на вентилатора.

Бутон за скорост плюс

За увеличаване на скоростта на вентилатора

Бутон СВЕТЛО

1. Символ на двигателя, ще се върти, когато двигателят работи;
2. Показване на времето;
3. Символът на таймера, ще се появи, когато таймерът е настроен и броил;
4. Светлинен символ;
5. Скорост на двигателя;
6. Символът за скорост на турбо, се появява, когато скоростта е най-висока;
7. Алармен символ, ще се появи 5 секунди, когато отброяването на таймера приключи.
8. Аларма за почистване, появява се при общо работно време до 14 часа или при първото използване след включване.

КОНФИГУРАЦИЯ 5

1 2 3 B

РЕЖИМ НА ГОТОВНОСТ

След включване, цялото осветление, системата в режим на готовност.

1 Бутон с ниска скорост

Използва се за Вентилация в кухнята. Подходящ е за къпане и готвене, които не правят много пара.

Скоростта на въздушния поток е идеална за вентилация при стандартна работа при готвене.

3 Бутон с висока скорост

Когато се образува висока плътност на дим или пара, натиснете бутона за висока скорост за високо ефективна вентилация.

В Функция за усилване на мощността (Booster)

Този абсорбатор притежава функция за усилване на мощността (Booster). За да активирате функцията за усилване на мощността (Booster), изберете В скорост 4, въведете най-високата скорост, докато абсорбаторът работи и той ще увеличи скоростта за 5 минути, преди отново да я забави.

Светлина

Преди почистване на уреда, го изключете от електрическата мрежа, като извадите захранващия щепсел.

I. Редовно

почистване

Използвайте мека кърпа, напоена с топла сапунена вода или домакински почистващ препарат. Никога не използвайте метални подложки, абразивни материали или груби четки при почистването на уреда.

II. Месечно почистване на филтъра за мазнини

ВАЖНО: Почиствайте филтъра всеки месец, за да предотвратите риска от пожар.

Филтърът събира мазнините, дима и праха.....така че той влияе директно на ефикасността на абсорбатора. Ако не е почистен, остатъците от мазнини (които са потенциално запалими) ще се натрупат върху филтъра. Почистете го с обикновен домакински почистващ препарат.

III. Годишно почистване на филтъра с активен въглен

Нанасяйте ЕДИНСТВЕНО върху уред, който е монтиран като уред с повторна вентилация (такъв, който не се вентилира отвън). Този филтър улавя неприятни миризми и може да се подменя веднъж годишно, в зависимост от честотата на употреба на уреда.

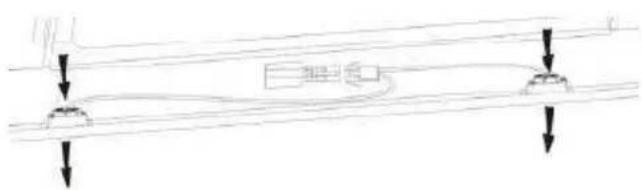

IV. Подмяна на ел. крушка

Свалете винтовете от стъклото и свалете стъклото от абсорбатора. Открийте крышката, която се нуждае от подмяна. Тя се намира в осветителното тяло, което е разположено в откритата част на навеса на абсорбатора.

Изключете крушката и я извадете, като отстраните фасунгите и кабелите от абсорбатора. Важно: Не можете да подмените само крушките – необходимо е да извадите крушките, фасунгите и кабелите. (Светлинен индикатор: MAX 1.5W)

Поставете новите крушки, фасунги и кабели по същия начин както оригиналните. След това свържете отново с осветителната мрежа.

Поставете обратно стъклото на абсорбатора и завийте винтовете. Уверете се, че винтовете са добре завити.

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Неизправност	Причина	Решение
Светлините работят, но не и вентилатора.	Перката на вентилатора е	Изключете уреда и го ремонтирайте само в квалифициран сервис.
	Моторът е повреден.
Светлините и вентилатора не работят.	Халогенната крушка е изгоряла.	Заменете с подходяща крушка.
	Захранващият кабел е разхлабен.	Отново свържете в ел. захранване.
Силно вибриране на уреда.	Перката на вентилатора е повредена.	Изключете уреда и го ремонтирайте само в квалифициран сервис.
	Моторът на вентилатора не е монтиран	Изключете уреда и го ремонтирайте само в квалифициран сервис.
	Уредът не е окачен правилно на скобата.	Свалете уреда и проверете дали скобата е на правилното място.
Уредът не засмуква добре.	Прекалено голямо разстояние между уреда и кухненския плот.	Регулирайте разстоянието на 65-75cm

Ако не можете да идентифицирате причината на необичайното поведение: изключете уреда и се свържете с Техническия сервис.

СЕРИЕН НОМЕР НА ПРОДУКТА. Къде мога да го намеря?

Важно е да съобщите на техническия сервис своя продуктов код и серийния му номер (код от 16 знака, който започва с цифрата 3); той може да бъде намерен на гаранционния сертификат или на табелката с данни върху уреда. Той ще ви помогне да избегнете излишно ходене до техници, като така (и това е по-важно) пестите съответните разходи за повикване.

ЗАЩИТА НА ОКОЛНАТА СРЕДА

Електрическите уреди не трябва да се изхвърлят с битовите отпадъци. Моля, рециклирайте в обособените пунктове. Свържете се с вашия местен представител за препоръки при рециклирането.

Уредът е маркиран в съответствие с Европейската директива 2012/19/EU

за Отпадъци от електрическо и електронно оборудване (WEEE).

Като осигурите правилното изхвърляне на този продукт, ще помогнете за предотвратяването на потенциални негативни последици за околната среда и човешкото здраве, които иначе биха били причинени от неправилната обработка на отпадъците от този продукт.

Символът на този уред показва, че той не може да се третира като битов отпадък. Вместо това следва да се предаде в подходящ пункт за събиране за рециклиране на електрическо и електронно оборудване.

Изхвърлянето трябва да се направи в съответствие с местните разпоредби за опазването на околната среда и изхвърлянето на отпадъци.

За по-подробна информация относно обработката, възстановяването и рециклирането на този уред, моля, свържете се с местната си градска служба, услугата за изхвърляне на битови отпадъци или магазина, откъдето сте закупили уреда.
