MANUAL DE UTILIZARE HHOOD 300 DECOR HDG9DCK3B HOOVER

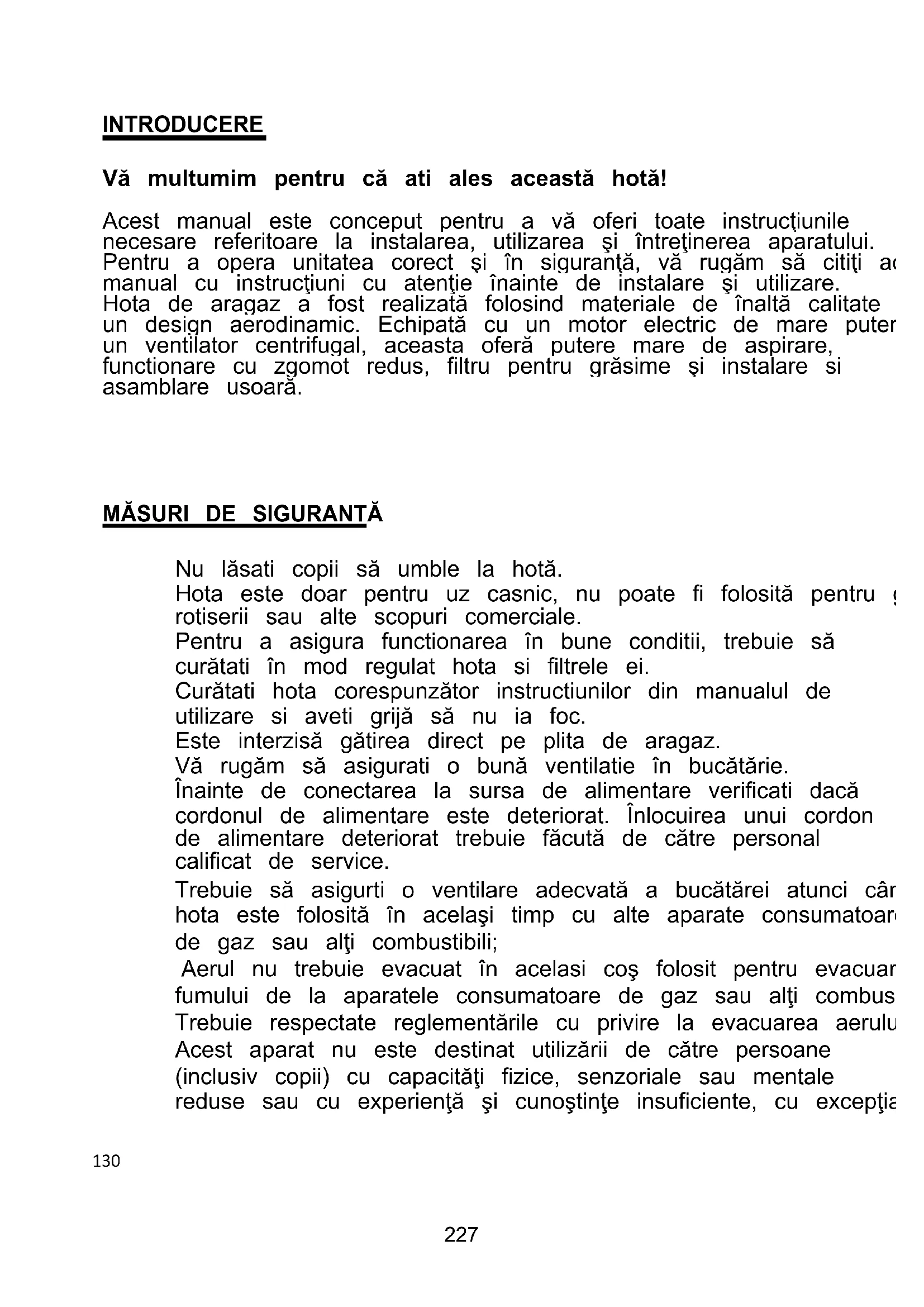

INTRODUCERE Vă multumim pentru că ati ales această hotă! Acest manual este conceput pentru a vă oferi toate instrucţiunile necesare referitoare la instalarea, utilizarea şi întreţinerea aparatului. Pentru a opera unitatea corect şi în siguranţă, vă rugăm să citiţi acest manual cu instrucţiuni cu atenţie înainte de instalare şi utilizare. Hota de aragaz a fost realizată folosind materiale de înaltă calitate şi are un design aerodinamic. Echipată cu un motor electric de mare putere şi un ventilator centrifugal, aceasta oferă putere mare de aspirare, functionare cu zgomot redus, filtru pentru grăsime şi instalare si asamblare usoară.

Nu lăsati copii să umble la hotă. Hota este doar pentru uz casnic, nu poate fi folosită pentru grătar, rotiserii sau alte scopuri comerciale. Pentru a asigura functionarea în bune conditii, trebuie să curătati în mod regulat hota si filtrele ei. Curătati hota corespunzător instructiunilor din manualul de utilizare si aveti grijă să nu ia foc. Este interzisă gătirea direct pe plita de aragaz. Vă rugăm să asigurati o bună ventilatie în bucătărie. Înainte de conectarea la sursa de alimentare verificati dacă cordonul de alimentare este deteriorat. Înlocuirea unui cordon de alimentare deteriorat trebuie făcută de către personal calificat de service. Trebuie să asigurti o ventilare adecvată a bucătărei atunci când hota este folosită în acelaşi timp cu alte aparate consumatoare de gaz sau alţi combustibili; Aerul nu trebuie evacuat în acelasi coş folosit pentru evacuarea fumului de la aparatele consumatoare de gaz sau alţi combustibili; Trebuie respectate reglementările cu privire la evacuarea aerului. Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) cu capacităţi fizice, senzoriale sau mentale reduse sau cu experienţă şi cunoştinţe insuficiente, cu excepţia

cazului în care acestea sunt supravegheate sau primesc instrucţiuni cu privire la utilizarea aparatului de la o persoană responsabilă pentru siguranţa lor. Copiii trebuie supravegheati pentru a vă asigura că nu se joacă cu acest produs electrocasnic. Nu folositi flacără deschisă sub hotă. Hota nu este destinată instalării deasupra unei plite de aragaz cu mai mult de 4 ochiuri. Pericole cauzate de electricitate Conectati hota doar la prize cu împământare care functionează corespunzător. Dacă nu sunteti siguri că priza îndeplineste aceste conditii, consultati un inginer calificat. Dacă nu urmati aceste instructiuni se pot produce socuri electrice, incendii sau chiar răniri mortale. - Acestea trebuie să fie o ventila ie adecvată a încăperii atunci când hota este utilizată în acela i timp timpul ca aparatele care ard gaz sau al i combustibili (nu se aplică aparatelor care descarc aerul înapoi în cameră); - detaliile privind metoda și frecvența de curățare. - există risc de incendiu dacă curățarea nu se efectuează în conformitate cu instrucțiunile; - nu aruncați flacără sub capota; - ATENȚIE: Piesele accesibile pot deveni fierbinți atunci când sunt utilizate cu aparate de gătit. Scopul acestei lămpi este de a oferi iluminare pentru utilizarea produsului. Lampa utilizată în acest produs nu este potrivită pentru utilizarea în iluminatul unei camere.

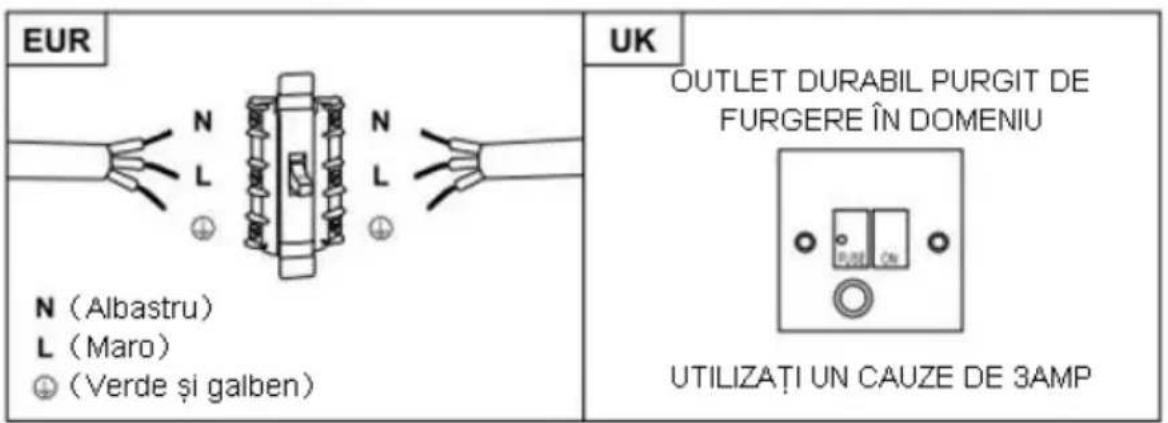

Siguran a trebuie să fie nominală la 3 Amperi. Instalatie electrica Toate instalările trebuie efectuate de o persoană competentă sau calificată electrician. Înainte de a conecta alimentarea, asigurați-vă că rețeaua tensiunea corespunde tensiunii de pe placa nominală. Conexiune directa Aparatul trebuie conectat direct la rețeaua electrică folosind un dispozitiv de alimentare întreruptor omnipolar cu o deschidere minimă de 3 mm între contactele. Instalatorul trebuie să se asigure că are conexiunea electrică corectă a fost făcut și că respectă schema de cablare. Cablul nu trebuie îndoit sau comprimat. Verificați în mod regulat deteriorarea mufei și cablului de alimentare. Dacă cablul de alimentare este deteriorat, acesta trebuie înlocuit cu un cordon special sau montaj disponibil de la producător sau agentul său de service. AVERTIZARE: Acesta este un aparat de clasa I și TREBUIE să fie legat la pământ Acest aparat este livrat cu un cablu de 3 nuclee colorat ca urmează: Maro =L sau Trăi Albastru = N sau Neutru Verde și galben = E sau Pământ

*Versiunea in limba engleza este de referinta.

Dacă aveti o iesire spre exterior, puteti conecta evacuarea hotei la această iesire, asa cum se poate vedea în imaginea de mai jos, folosind o teavă de evacuare (din email, aluminiu, tub flexibil sau material inflamabil cu un diametru interior de 150 mm)

1. Înainte de instalare, opriti aparatul si scoateti-l

2. Pentru efe ct optim, hota trebuie pozitionată la o

distant ă de 65~75cm deasupra plitei aragazului.

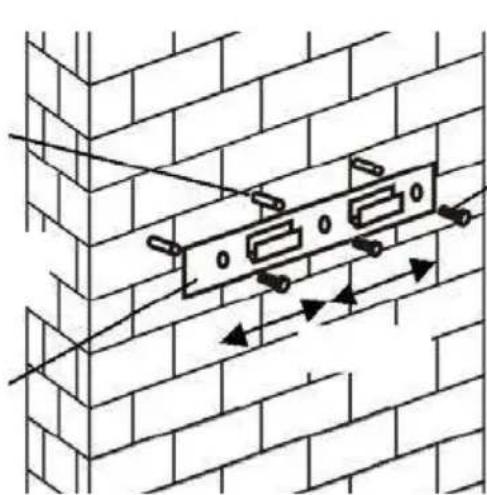

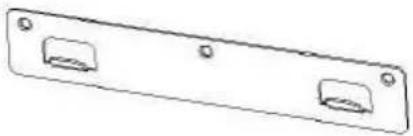

3. Faceti gă uri în perete de 3 x 8mm pentru a monta

suportul.Prindeti strâns suportul pe perete folosind suruburile ce v-au fost livrate odată cu produsul. Prindere în perete Surub (4mmx30mm) 107.5mm Suport de perete 231nevoie pentru a detalia 2x8mm găuri suplimentare și șuruburi de fixare și dopuri înainte de instalare. Pentru panoul înclinat model

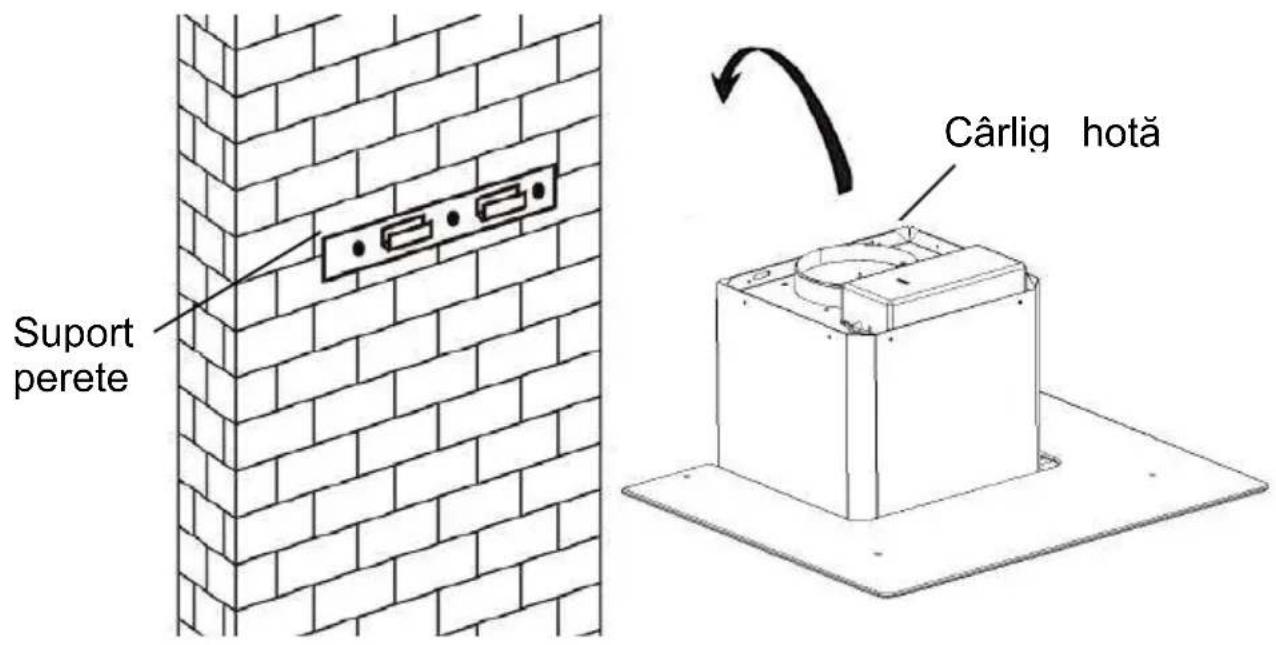

4. Ridicati hota si montati-o în cârligele suportului de

perete. Cârlig hotă Suport perete

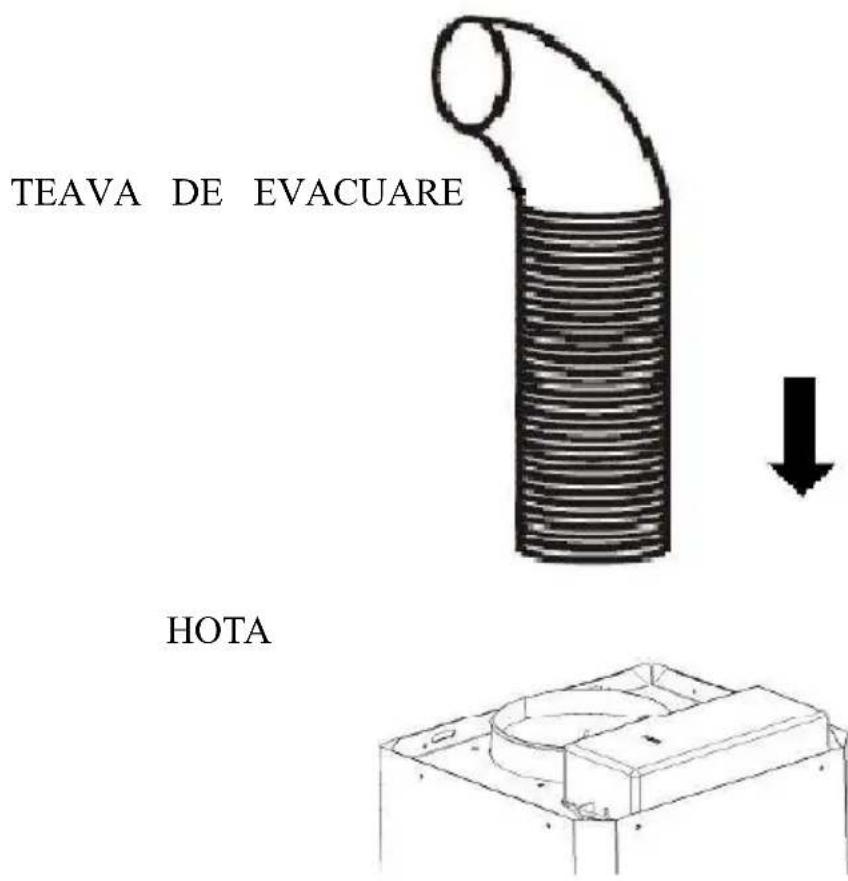

5. Fixati valva cu un singur sens la supapa de evacuare a aerului.

Apoi atasati teava de evacuare la valva cu un singur sens, asa cum se prezintă în imaginea de mai jos :

i. Asezati partea din sticlă a hotei în pozitia

ii. Fixati cu 4 suruburi. Pentru a evita crăparea

sticlei nu strângeti prea tare suruburile.

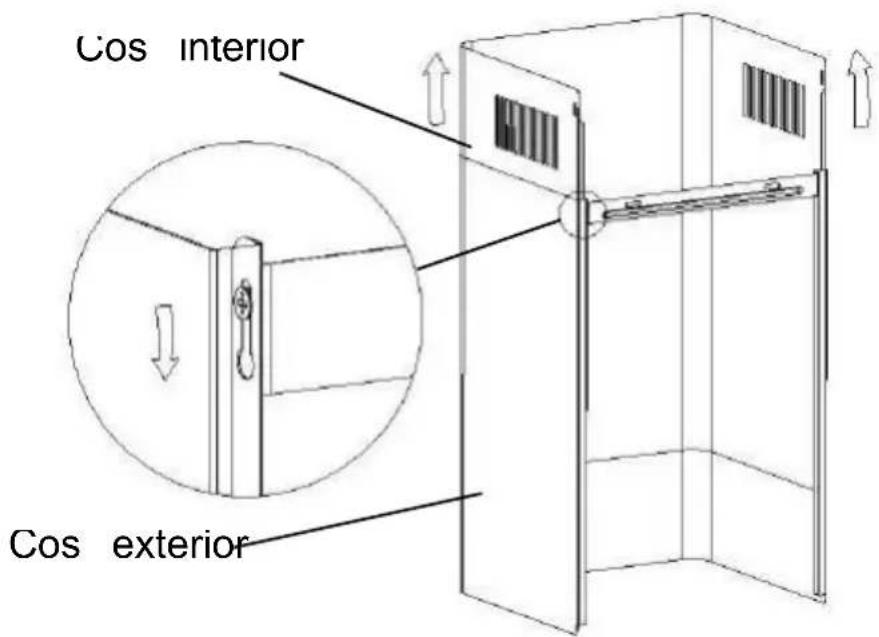

i. Apoi montati cosul interior al hotei în cosul exterior. Trageti

în sus cosul interior până ce îl ajustati la înăltimea dorită.

ii. Glisati cosul pentru a îi ajusta înaltimea. Când ati

obtinut înăltimea dorită, asezati găurile de fixare peste suruburile de fixare, asa cum se arată în imaginea de mai jos: Cos interior Cos exterior

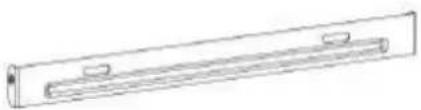

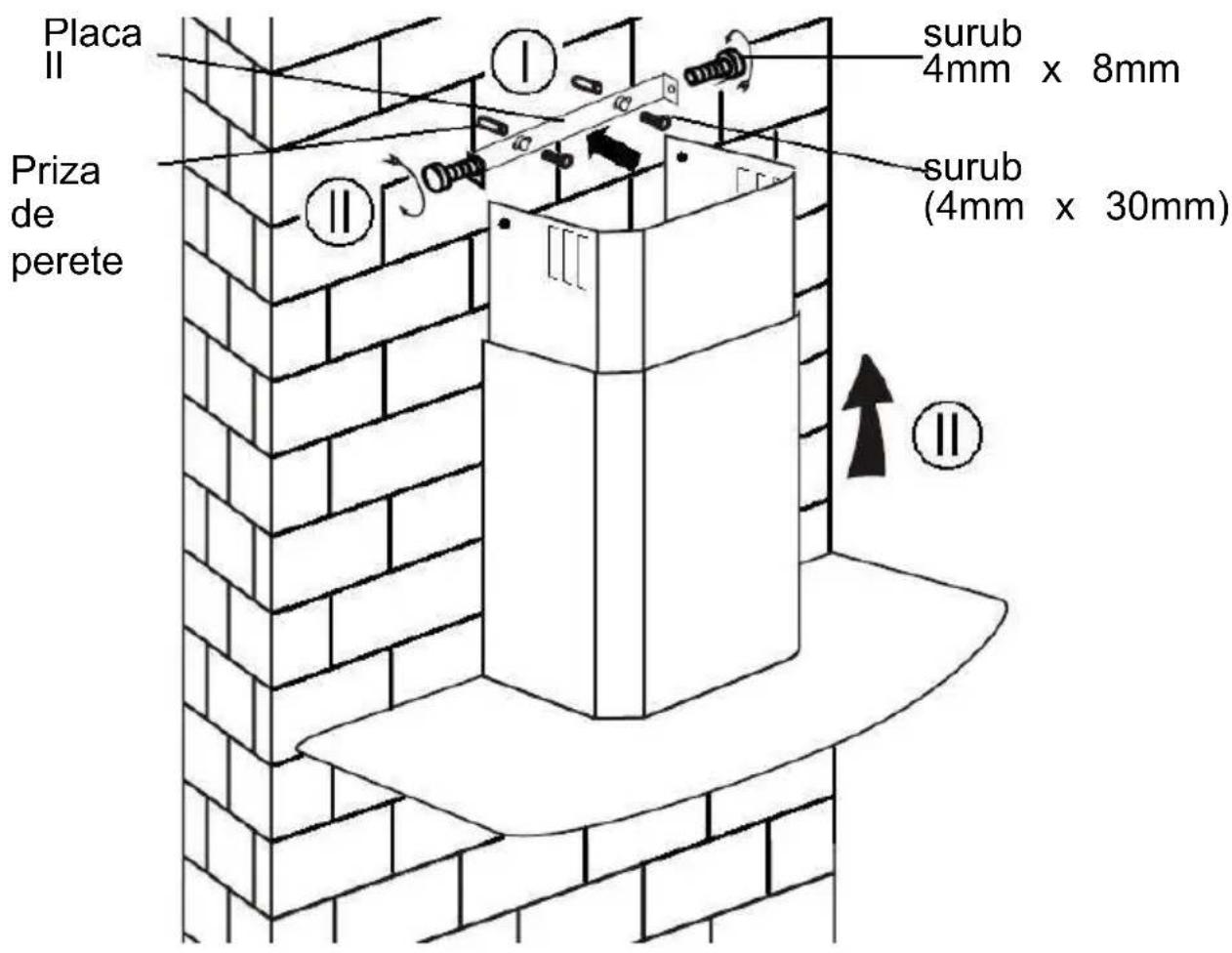

i. Dati găuri de 2 x 8mm pentru a monta placa II. Fixati

si însurubati placa II în perete folosind 2 dintre suruburile ce v-au fost livrate.

ii. Montati codul în unitate si fixati-l cu 2 suruburi.

236INSTALARE (DEFLECTOR DE AER PENTRU T-SHAPE, STICLA CURBĂ, MODELE DE STICLĂ): Aer deflector este menționat ca incluse șinufacultativă.

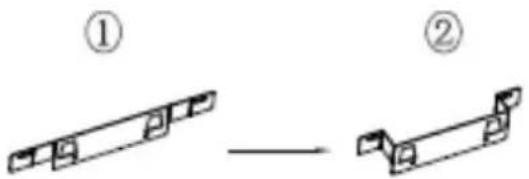

1. Înainte de instalare, curbați ambele c apete ale bracketului, așacumse

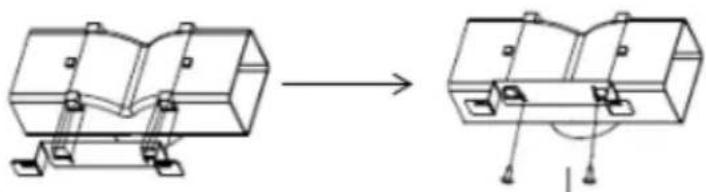

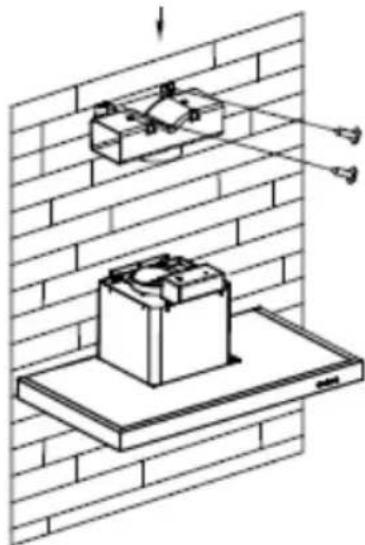

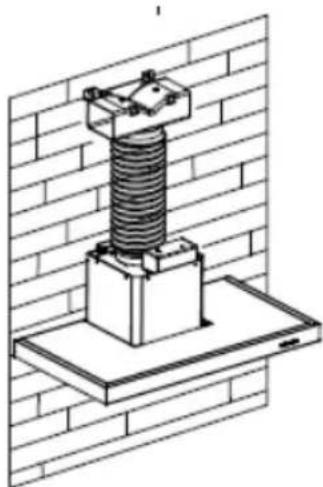

arată mai jos: 2.Fixați suportul la ieșirea din plastic în formă de T cu șuruburile ST3.5x12mm de 2 buc. 3.Închideți2găuri pentru a găzdui mufele de perete, apoi înșurubați și strângeți suportul pe perete cu șuruburile de 2 buc ST4x30mm furnizate. 2374. Atașațiconductadeeșapament la ieșirea de aer a hotei aragazului, așa cum se arată mai jos:

5. Instalațicoșul în unitate și reparați-l.

o„Vă rugămsă fie remarcat: priză de plastic în formă de T șiv-clapelenupot fi utilizate în același timp. Le puteți utiliza în două moduri: 1) Adăugațiv-clapă la priza existentă;2)Utilizareaînformă de T de evacuare din plastic, fără adăugare v-flap.“ o„Notă: Produsul este prevăzut cu accesoriu v-clapă. Acest ac cesoriu nu este obligatorie pentru instalarea, operarea și utilizarea produsului.“ 238Lista accesoriilor standard de instalare Spec. Imagine Cant deflector de aer

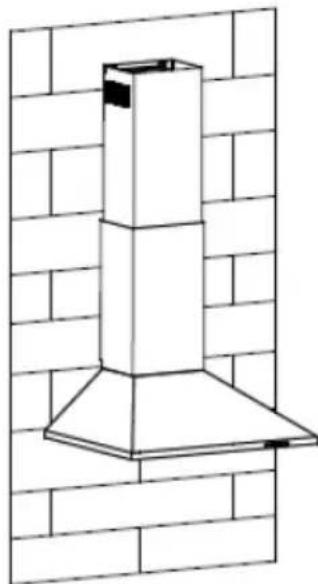

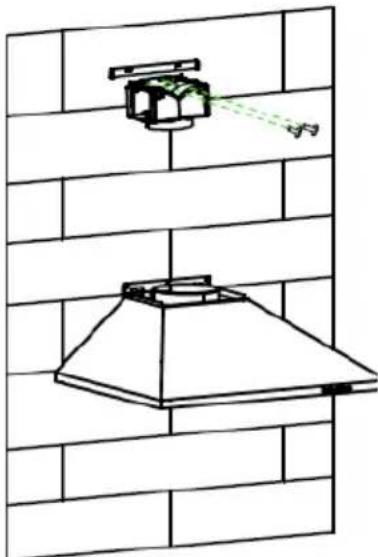

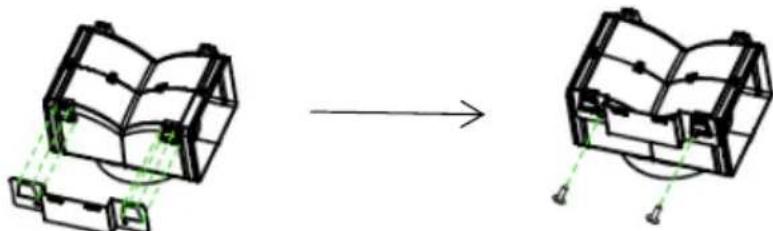

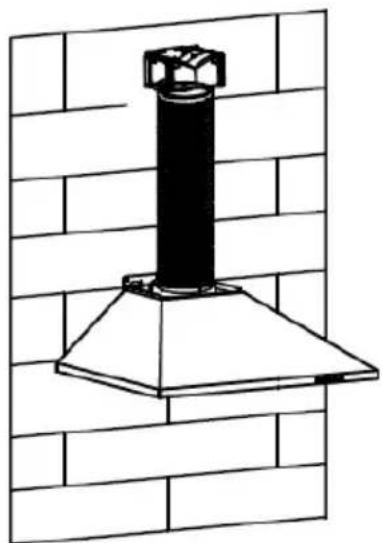

239INSTALARE （DEFLECTOR DE AER PENTRU MODELE PIRAMIDE ȘI SLAN): Aer deflector este menționat ca incluse șinufacultativă. 1.Fixați suportul la ieșirea din plastic în formă de T cu șuruburi de 2 buc ST3.5x12mm furnizate după cum se arată mai jos: 2.Închideți2găuri pe perete pentru a găzdui mufele de perete, apoi în șurubați șistrângeți suportul pe pe rete cu șuruburile de 2 buc ST4x30mm furnizate. 3.Așezați conducta de evacuare pe ieșirea de aer a hotei aragazului, așacum se arată mai jos: 2404. Instalațicoșul în unitate și reparați-l. o„Vă rugămsă fie remarcat: priză de plastic în formă de T șiv-clapelenupot fi utilizate în același timp. Le puteți utiliza în două moduri: 1) Adăugațiv-clapă la priza existentă;2)Utilizareaînformă de T de evacuare din plastic, fără adăugare v-flap.“ o„Notă: Produsul este prevăzut cu a ccesoriu v-clapă. Acest accesoriu nu este obligatorie pentru instalarea, operare a și utilizarea produsului.“

INSTALARE (VENTILARE ÎN INTERIOR) Dacă nu aveti o iesire de evacuare către exterior, atunci nu aveti nevoie de teava de evacuare si instalarea hotei se face similar cu cea prezentată în sectiunea INSTALARE (VENTILARE în EXTERIOR) Puteti folosi filtru de carbon activ pentru evacuarea mirosurilor nedorite. Pentru a monta filtrul de carbon activ, trebuie mai întăi să scoateti filtrul pentru grăsime. Apăsati mânerul si trageti-l în jos. Montati filtrul de carbon activ în unitate si rotiti-l în sensul acelor de ceasornic. Repetati operatiunea în partea cealaltă. NOTĂ: o Asigurati-vă că filtrul este bine montat si securizat. Altfel poate să 242CONFIGURARE 1 DESCRIEREA COMPONENTELOR OPERARE se desfacă si să cauzeze posibile deteriorări sau pericole. o Când este montat filtrul de carbon activ, puterea de aspirare si evacuare a aerului este mai mică. Buton lumină NOTE: Dacă butoanele de viteză minimă/medie/maximă sunt apăsate toate în acelasi timp, hota va functiona la viteză maximă. Buton 1 Butonul este indicat cu iluminare din spate, când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la viteză mică. când apăsați din nou, va opri ventilatorul. Este folosit pentru ventilarea bucătăriei. Această viteză este indicată pentru gătitul la foc mic si al mâncărurilor care nu fac mult abur. Buton 2

utonul este indicat cu iluminare din

pate, când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la Viteza medie. când apăsați din nou, va opri ventilatorul. Viteza fluxului de aer este ideală pentru ventilarea în timpul gătitului standard. Buton 3 Butonul este indicat cu iluminare din spate, când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la viteză mare. când apăsați din nou, va opri ventilatorul. Când gătiti si se produce mult fum sau abur, apăsati butonul pentru viteza maximă pentru a obtine cea mai eficientă ventilatie. 243OPERARE Buton viteză minimă

Este folosit pentru ventilarea bucătăriei. Această viteză este indicată pentru gătitul la foc mic si al mâncărurilor care nu fac mult abur. Buton viteză medie

Viteza fluxului de aer este ideală pentru ventilarea în timpul gătitului standard. Butonul de viteză maximă

Când gătiti si se produce mult fum sau abur, apăsati butonul pentru viteza maximă pentru a obtine cea mai eficientă ventilatie. Buton lumină NOTE: Dacă butoanele de viteză minimă/medie/maximă sunt apăsate toate în acelasi timp, hota va functiona la viteză maximă. CONFIGURARE 2 Butonul Off Este folosit pentru oprirea ventilatorului.. 244Butonul On / Off Este folosit pentru pornirea / oprirea ventilatorului.. Speed plus buton Pentru creșterea vitezei ventilatorului Buton descreștere viteză Pentru reducerea turației ventilatorului. Buton lumină Afișaj digital Ventilator Viteza de afișare: "1" pentru viteză mică, "2" pentru viteza medie, "3" pentru mare viteză, "4" pentru funcția Booster. Timer rapidă:: Apăsaț i +- țineți apăsat timp de 1 secundă, afișaj digital se va aprinde intermitent și în 5 minute conta în jos, după 5 minute, motorul si lumina se va opri automat de sunet & buzzer t imp de 1 secundă.. Funcţia Booster Acest lucru hota are o funcție de rapel. Pentru a activa rapel, presă pentru a accelera 4, intră în cea mai mare viteză, în timp ce hota este în funcțiune și va crește viteza timp de 5 minute, înainte de a încetini din nou. CONFIGURARE 3 245CONFIGURARE 4 Buton Timer

1. Setarea orei zilei

Când hota este în modul de așteptare (motorul nu funcționează), apăsați butonul cronometru pentru a intra în setarea timpului. Apăsați tasta „Viteza ventilatorului” pentru a seta ora zilei și apăsați tasta „Lumină” pentru a seta minutul.

2. Setarea cronometrului

Când hota este în modul de funcționare, apăsați butonul cronometru pentru a seta numărătoarea inversă. Apăsați butonul cronometru un cronometru, apoi numărătoarea inversă va crește cu un minut. Contorizarea maximă este de 60 de minute

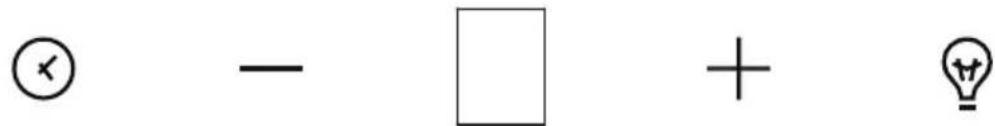

Buton de reducere a vitezei Pentru scăderea vitezei ventilatorului.. Buton Speed plus Pentru creșterea vitezei ventilatorului Buton LUMINĂ Pentru iluminare ON / OFF. Ecran LCD

1. Simbolul motorului,

se va roti atunci când motorul funcționează;

2. Afișarea timpului;

3. Simbolul cronometru, va apărea atunci când

cronometrul este setat și numărat;

4. Simbolul luminii;

5. Viteza motorului;

6. Simbolul vitezei turbo, va apărea atunci când

viteza este cea mai mare setată;

7. Simbolul de alarmă va apărea 5 secunde când

numărătoarea cronometrului este încheiată.

8. Alarma de curățare, apare atunci când timpul de

lucru total este de până la 14 ore sau la prima dată când se utilizează după conectare. 246MOD DE ASTEPTARE. După conectare, toate iluminatul, sistemul în STANDBY MODE. Buton Viteză mică Este folosit pentru ventilație în bucătărie. Este potrivit pentru a face calmare și gătit care nu fac prea mult abur. Buton Viteză medie Viteza fluxului de aer este ideală pentru ventilație în timpul funcționării standard. Buton de mare viteză Când se produce o densitate mare de fum sau abur, apăsați butonul de mare viteză pentru o ventilație eficientă. Ușoară Pentru iluminare ON / OFF. CONFIGURARE 5 Acest lucru hota are o funcție de rapel. Pentru a activa rapel, ce hota este în funcțiune și va crește viteza timp de 5 minute, înainte de a încetini din nou.

MENTENANTĂ Înainte de a o curăta, opriti hota si scoteti-o din priză.

I. Curătarea normală

Folosiţi o cârpă moale, umezită cu apă caldă si cu putin săpun sau detergent de uz casnic pentru curăţare. Nu folosiţi niciodată bureţi de metal, produse chimice, materiale abrazive sau perii rigide pentru a curăţa unitatea.

II. Curătarea lunară a filtrului pentru grăsime

ESENTIAL: Curătarea lunară a filtrului poate preveni riscul producerii unui incendiu. Filtrul colectează grăsime, fum si praf, asadar afectează direct eficienta hotei. Dacă nu este curătat, rezidurile de grăsime (cu potential inflamabil) se vor îmbiba în filtru.Curătati-l cu detergent de uz casnic pentru curătare.

III. Curătarea anuală a filtrului de carbon activ

Se aplică doar pentru hotele instalate ca unitate de recirculare a aerului (nu si pentru cele cu ventilatie în exterior). Acest filtru captează mirosurile neplăcute si trebuie înlocuit măcar o dată pe an, în functie de frecventa cu care folositi hota.

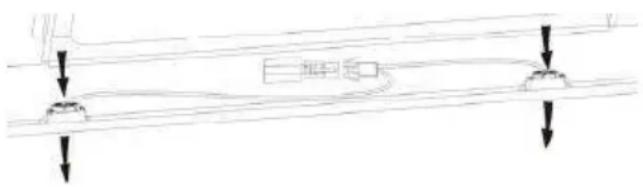

IV. Schimbarea unui bec

Scoateti suruburile de fixare si mai apoi sticla. Găsiti becul care trebuie înlocuit. Becurile se află în spatiul pentru lumini situat în interiorul sectiunii expuse de pe bolta hotei. Deconectati cablurile electrice si scoateti suportul becurilor cu totul. Important: Nu puteti schimba doar un singur bec, trebuie să înlocuiti suportul cu totul(LED : MAX 1.5W). Asezati noul suport în acelasi mod în care era pozitionat cel original.

Apoi conectati la loc cablurile electrice. Asezati la loc si sticla hotei, apoi fixati-o bine în suruburi. PROBLEME TEHNICE Defect Cauză Solutie Lumina se aprinde, dar ventilatorul

functionează Lamela ventilatorului s-a blocat. Opriti hota si apelati la personal calificat de service pentru reparatii. Motorul este defect Nici lumina si nici ventilatorul nu functionează Becul s-a ars. Înlocuiti becul. Cordonul de alimentare a iesit din priză. Conectati la sursa de alimentare Unitatea vibrează puternic Lamela ventilatorului este defectă Opriti hota si apelati la personal calificat de service pentru reparatii. Motorul ventilatorului nu este bine fixat. Opriti hota si apelati la personal calificat de service pentru reparatii. Hota nu este bine fixată pe suport. Scoateti unitatea si verificati dacă suportul este bine pozitionat. Aspirarea nu se face în mod optim Distantă prea mare între plita aragazului si hotă Reajustati distanta la 65-75cm

Dacă nu puteti identifica de ce produsul nu functionează corespunzător, opriti-l si contactati Serviciul de Asistentă clienti. NUMARUL DE SERIE. Unde îl găsesc? Este indicat să le spuneti celor de la Serviciul de Asistentă clienti care este codul produsului si seria lui (un cod de 16 caractere care începe cu numărul 3); acest cod poate fi găsit pe certificatul de garantie sau pe eticheta cu date tehnice de pe produs. Acest lucru va evita drumurile inutile făcute de/ la tehncieni si mai ales, va reduce cheltuielile generate de transportul produsului până la o unitate de service. Conform prevederilor legislaţiei privind gestionarea deşeurilor, este interzisă eliminarea deşeurilor de echipamente electrice şi electronice (DEEE) alături de deşeurile municipale nesortate. Ele trebuie predate la punctele municipale de colectare, societăţile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achiziţionează echipamente noi de acelaşi tip). Autorităţile locale trebuie să asigure spaţiile necesare pentru colectarea selectivă a deşeurilor precum şi funcţionalitatea acestora. Contactaţi societatea de salubrizare sau compartimentul specializat din cadrul primăriei pentru informaţii detaliate. Deşeurile de echipamente electrice şi electronice pot fi predate şi distribuitorilor, la achiziţionarea de echipamente noi de acelaşi tip (schimb 1 la 1). Predarea, de către utilizatori, a deşeurilor de echipamente electrice şi electronice, la punctele de colectare municipale, societăţile autorizate de colectare/reciclare sau distribuitori ( în cazul în care se achiziţionează echipamente noi de acelaşi tip) facilitează refolosirea, reciclarea sau alte forme de valorificare a acestora. Deşeurile de echipamente electrice şi electronice pot conţine substanţe periculoase care pot avea un impact negativ asupra mediului şi sanătăţii umane în cazul în care DEEE nu sunt colectate selectiv şi gestionate conform prevederilor legale. Simbolul alaturat (o pubelă cu roţi barată cu două linii în formă de X), aplicat pe un echipament electric sau electronic, semnifică faptul că acesta face obiectul unei colectări separate şi nu poate fi eliminat împreună cu deşeurile municipale nesortate. Importator: CANDY HOOVER ROMANIA SRL Calea Victoriei, 155, bl.D1, sc.7, et.4, sector 1, Bucureşti Tel/Fax: 021 318 32 97; 021 318 32 98
