Technické vlastnosti	Dekorativní digestoř, výkonný motor, LED osvětlení, omyvatelný tukový filtr
Rozměry	Šířka: 90 cm, hloubka: 50 cm, výška: 70 cm
Průtok vzduchu	Až 700 m³/h
Úrovně výkonu	3 úrovně výkonu + intenzivní režim
Použití	Ideální pro otevřené kuchyně, dotykové ovládání
Údržba	Omyvatelné tukové filtry vhodné do myčky, doporučuje se pravidelné čištění
Bezpečnost	Automatické vypnutí, ochrana proti přehřátí
Obecné informace	Moderní design, dostupný v černé barvě, záruka výrobce

Často kladené otázky - HHOOD 300 DECOR HDG9DCK3B HOOVER

Jak vyčistit filtry digestoře HOOVER HHOOD 300 DECOR HDG9DCK3B?

Pro čištění filtrů je vyjměte z digestoře a namočte je do teplé mýdlové vody. Nechte je namočené přibližně 30 minut, poté jemně kartáčujte. Opláchněte čistou vodou a nechte úplně uschnout před opětovným nasazením.

Proč se moje digestoř nezapíná?

Nejprve zkontrolujte, zda je digestoř správně zapojena a zda zásuvka funguje. Také se ujistěte, že pojistka není spálená. Pokud problém přetrvává, může jít o vnitřní závadu a doporučuje se kontaktovat technika.

Jak nastavit rychlost odsávání digestoře?

Digestoř HOOVER HHOOD 300 DECOR HDG9DCK3B má několik rychlostních úrovní. Použijte ovládací panel k výběru požadované rychlosti. Stiskněte tlačítko odpovídající rychlosti, kterou chcete použít.

Jaký typ žárovky mám použít pro osvětlení digestoře?

Pro digestoř HOOVER HHOOD 300 DECOR HDG9DCK3B použijte LED žárovky typu E14 s maximálním výkonem 40 wattů. Před výměnou žárovky se ujistěte, že je napájení vypnuto.

Jak nainstalovat digestoř HOOVER HHOOD 300 DECOR HDG9DCK3B?

Pro instalaci digestoře postupujte podle pokynů v instalačním manuálu. Ujistěte se, že je pevně připevněna ke zdi a správně připojena k elektrickému napájení a ventilačnímu systému, pokud je to nutné.

Co dělat, když digestoř vydává podivný zvuk?

Pokud digestoř vydává podivný zvuk, nejprve zkontrolujte, zda je filtr čistý a správně nasazený. Špinavý nebo nesprávně umístěný filtr může způsobovat vibrace. Pokud zvuk přetrvává, může být problém s motorem nebo jinou součástí a měli byste zvážit kontaktování odborníka.

Digestoř funguje, ale nevysává dobře vzduch. Co dělat?

Pokud digestoř funguje, ale nevysává správně, zkontrolujte, zda je tukový filtr čistý a zda není vzduchovod ucpaný. Také se ujistěte, že je digestoř nainstalována ve správné výšce vzhledem k varné desce.

Jak poznám, kdy je třeba vyměnit uhlíkový filtr?

Uhlíkový filtr by měl být vyměněn každých 6 měsíců nebo když zaznamenáte snížení účinnosti digestoře při odstraňování pachů. Některé modely mají indikátor nasycení, který vám pomůže určit, kdy filtr vyměnit.

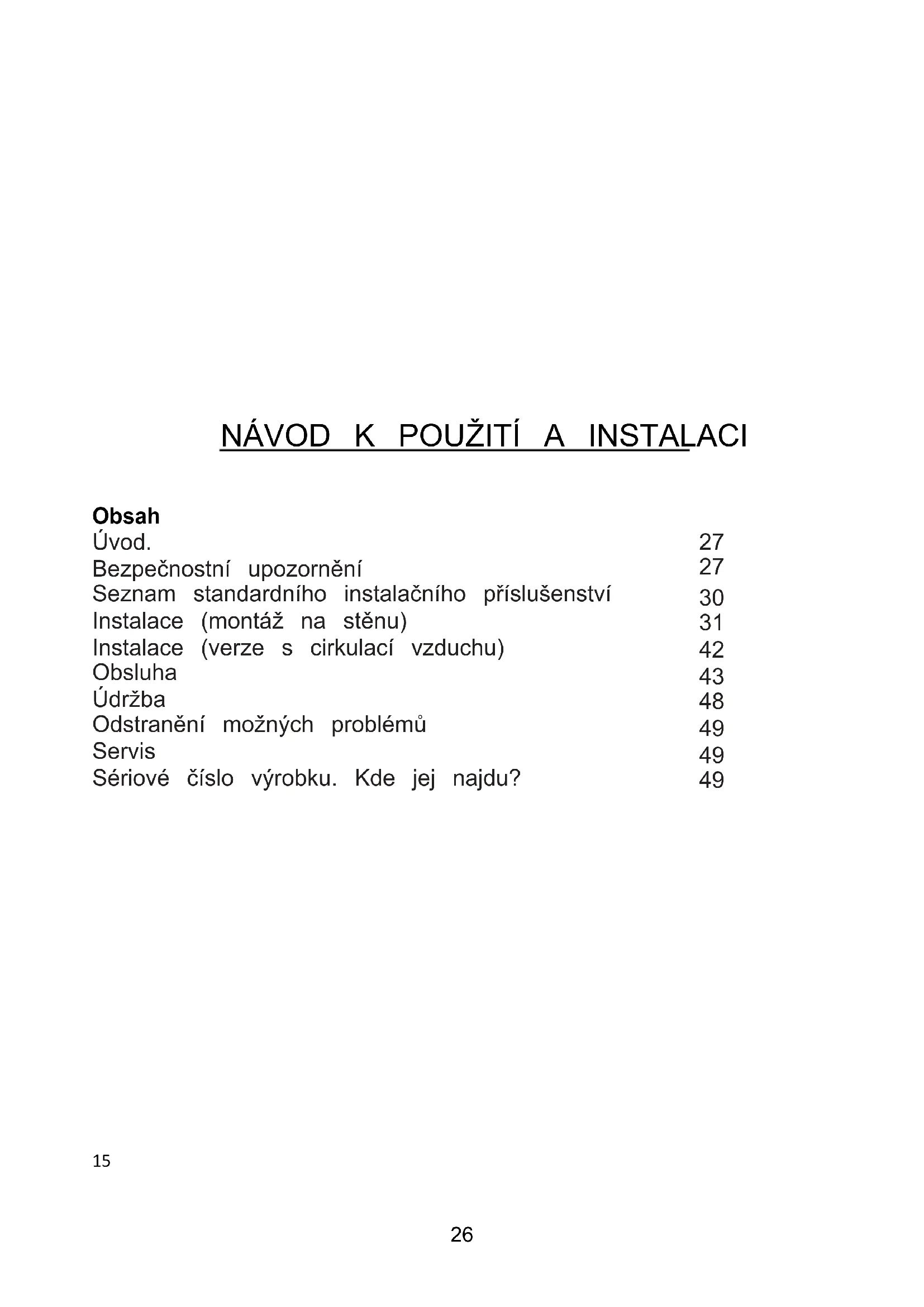

NÁVOD K OBSLUZE HHOOD 300 DECOR HDG9DCK3B HOOVER

Bezpečnostní upozornění 27

Seznam standardního instalačního příslušenství 30

Instalace (montáž na stěnu) 31

Instalace (verze s cirkulací vzduchu) 42

Obsluha 43

Údržba 48

Odstranění možných problémů 49

Servis 49

Sériové číslo výrobku. Kde jej najdu? 49

Úvod

Děkujeme za volbu tohoto odsavače.

Tento návod k použití je navržený pro poskytnutí všech potřebných pokynů k instalaci, použití a údržbě spotřebiče. Pro správnou a bezpečnou obsluhu spotřebiče si přečtěte tyto pokyny před instalací a použitím.

Odsavač je vyrobený z vysoko kvalitních materiálů a v aerodynamickém dizajnu. Vybavený výkonným elektrickým motorem a odstředivým ventilátorem nabízí velký sací výkon, nízkou hladinu hluku, nelepivý tukový filtr a snadnou instalaci.

Bezpečnostní upozornění

• Nedovolte dětem obsluhovat spotřebič.
• Odsavač je určený pro použití v domácnosti, nevhodný pro barbecue, restaurace a jiné komerční účely.
• Odsavač a filtr je nutné pravidelné čistit k zachování dobrého provozního stavu.
• Čistěte odsavač podle pokynů v návodu k použití a zabraňte riziku požáru.
• Zabraňte výstupu volného plamene z plynového sporáku.
• Zajistěte v kuchyni dostatečný přívod vzduchu.
• Před připojením spotřebiče se ujistěte, zda není poškozený přívodní kabel. Poškozený přívodní kabel musí vyměnit kvalifikovaný servisní technik.
• V místnosti musí být dostatečná ventilace, pokud se používá najednou i zařízení spalující plyn nebo jiná paliva;

• Vývod odsavače nesmí být vedený do komínu, který se současně využívá na odvod zplodin spalujících plyn nebo jiná paliva;

• Dodržujte předpisy týkající se odvodu vzduchu.

• Tento spotřebič není určený pro použití osobami (včetně dětí) se sníženými fyzickými, senzorickými nebo mentálními schopnostmi, nebo bez dostatečných zkušeností a znalostí, pokud nejsou pod dohledem nebo nebyly poučené o použití osobou odpovědnou za jejich bezpečnost.
• Nedovolte dětem hrát si se spotřebičem.
• Pod odsavačem neflambujte.
• Odsavač není určený pro instalaci nad varnou desku s více než čtyři hořáky.

- Musí se jednat o dostatečné větrání místnosti, pokud je kapotáž dosahu používána současně čas, kdy spotřebiče spalují plyn nebo jiná paliva (nevztahuje se na spotřebiče, které vypouštějí pouze vzduch zpět do místnosti);

• podrobnosti týkající se metody a četnosti čištění.
• existuje riziko požáru, pokud není čištění prováděno v souladu s pokyny;
• neplamte pod odsavačem par;
• POZOR: Přístupné části se mohou při použití s kuchyňskými spotřebiči zahřát.

Riziko zasažení elektrickým proudem

- Spotřebič připojujte pouze ke správně uzemněné zásuvce. Pokud si nejste jisti, kontaktujte

kvalifikovaného elektrikáře.

- Nedodržením těchto pokynů můžete způsobit zranění, požár nebo zasažení elektrickým proudem.

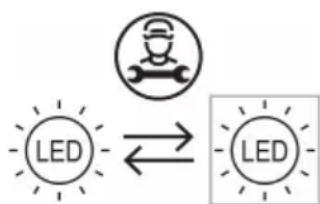

Lampa použitá v tomto produktu není vhodná k použití při osvětlení místnosti.

Účelem této žárovky je poskytnout osvětlení pro používání výrobku.

Elektrická instalace

Celá instalace musí být provedena kvalifikovanou osobou nebo kvalifikovanou osobou elektrikář.

Před připojením síťového napájení se ujistě te, že je síťová napě tí odpovídá napě tí na typovém štítku.

Přímé spojení

Spotřebič musí být připojen přímo k síti pomocí

Omnipolární jistič s minimálním otvorem mezi 3 mm kontakty.

Instalatér musí zajistit správné elektrické připojení provedeno a že odpovídá schématu zapojení.

Kabel nesmí být ohnutý ani stlačený.

Pravidelně kontrolujte, zda není poškozena sítová zástrčka a napájecí kabel. Pokud

napájecí kabel je poškozen, musí být vymě něn za speciální kabel nebo montáž je k dispozici od výrobce nebo jeho servisního zástupce.

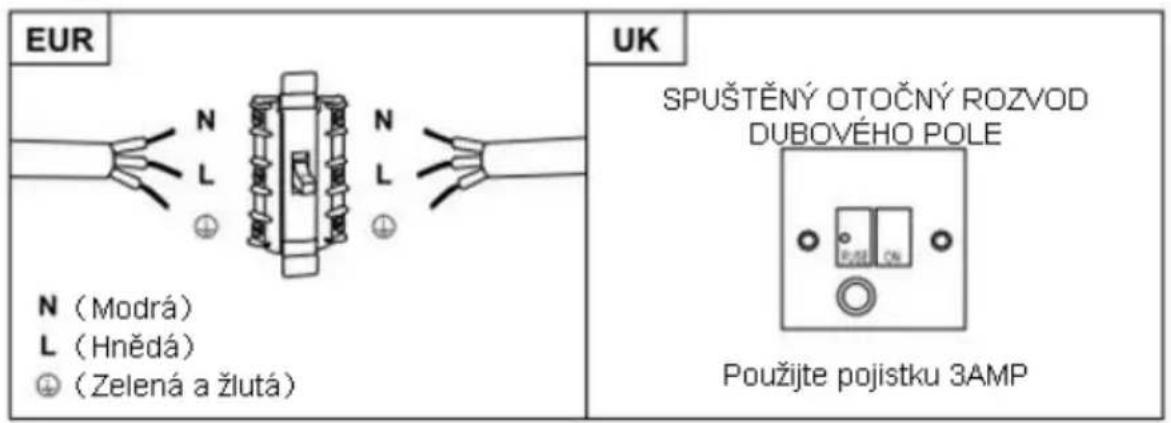

VAROVÁNÍ: Toto je zařízení třídy I a MUSÍ být uzem něno

Tento spotřebič je dodáván se 3 žilovým síťovým kabelem

barevně označen ým jako následuje:

Hnědá = L nebo Žít

Modrá = N nebo Neutrální

Zelená a žlut = áE nebo Země

EUR N (Modrá) L (Hnědá) (Zelená a žlutá) UK SPUŠTĚNÝ OTOČNÝ ROZVOD DUBOVÉHO POLE Použijte pojistku 3AMP

Pojistka musí být dimenzována na 3 A.

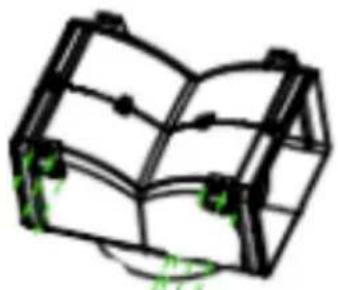

Seznam standardního instalačního příslušenství

Popis	Obrázek	Množství.

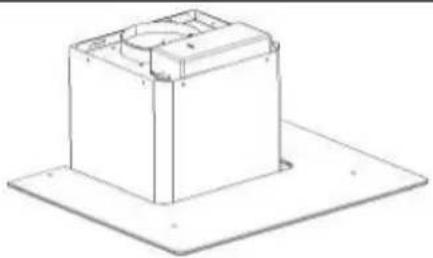

Kryt		1
Horní kryt komínu		1
Spodní kryt komínu		1
Držák spodního krytu		1
Držák horního krytu		1

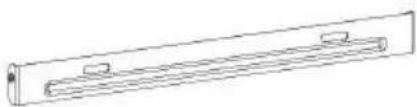

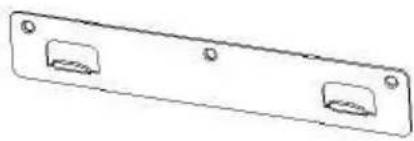

Závěsný držák		1
φ8 hmoždinky φ8×φ6 bílé		9
Šrouby ST4.0×30		9
φ7.2 šrouby ST4.0×8		2

Instalace (montáž na stěnu)

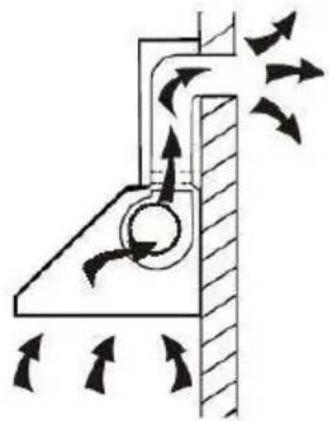

Pokud mate vyvod venku, odsavač můžete připojit podle obrázku níže pomocí odtahového potrubí (smalt, hliník, flexibilní hadice nebo nehořlavý materiál s vnitřním průměrem 150 mm).

1. Před instalací odsavač vypněte a odpojte od síťové zásuvky.

1. Odsavač instalujte ve vzdálenosti 65\~75 cm nad varnou desku prc nejlepší efekt.

65cm 75cm

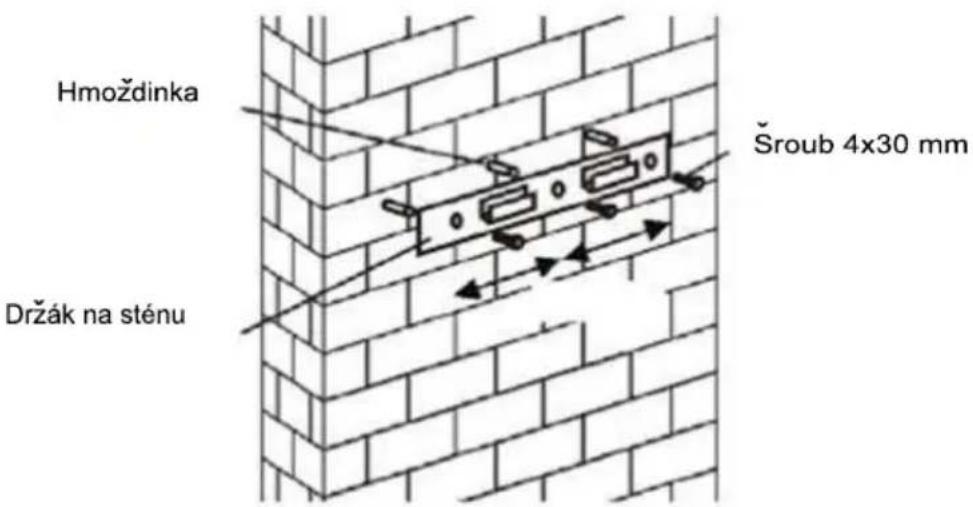

1. Vyvrtejte 3 x 8 mm otvory pro upevnění držáku. Našroubujte a utáhněte držák na stěnu pomocí dodaných šroubů.

Hmoždinka Držák na sténu Šroub 4x30 mm

Pro modely se šikmouplochou

- před instalací je třeba vy vrtat další 2x8mm díry, nasadit upevňovací šroubya šroubové uzávěry.

1. Pověste odsavač na držák na stěně

1. Připevněte jednocestný ventil k výstupu vzduchu odsavače. Poté

i. Umístěte sklo do příslušné pozice na horní stranu odsavače.

ii. Připevněte 4 šrouby a podložkami. Abyste zabránili prasknutí skla, neutahujte šro

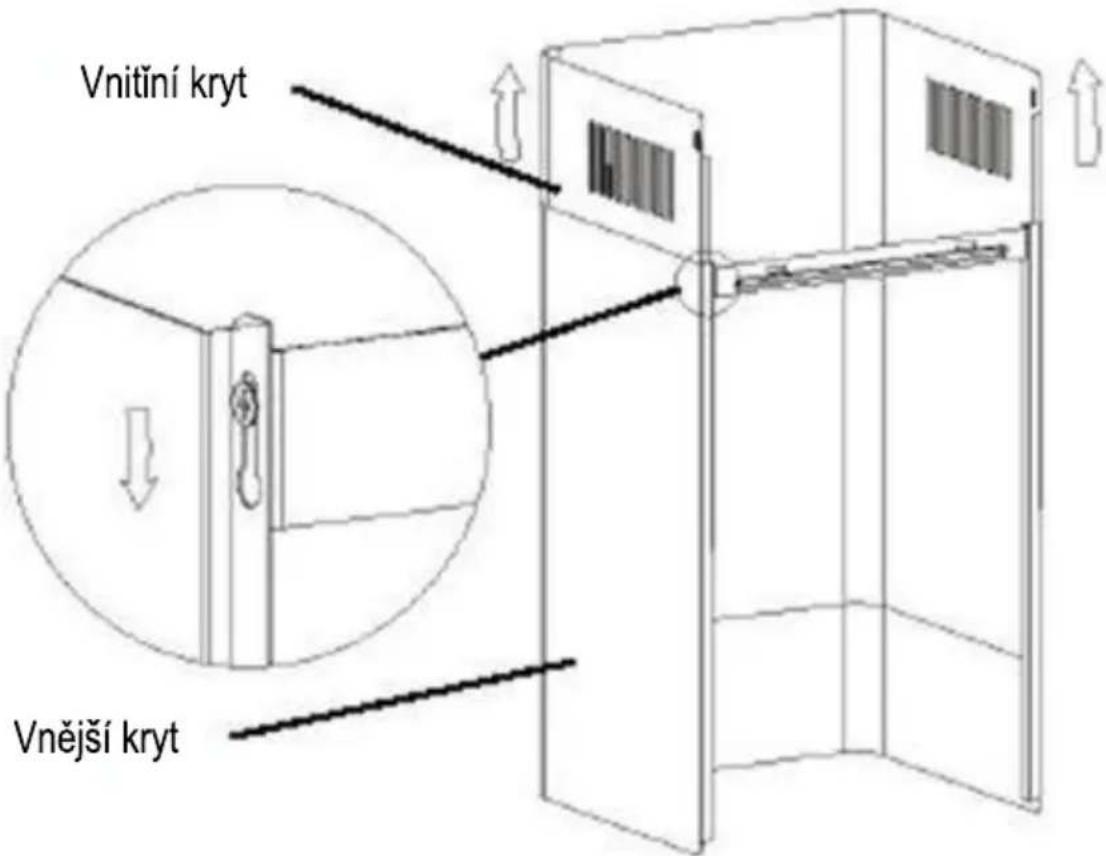

i. Vložte vnitřní kryt komínu do vnějšího krytu. Poté vytáhněte vnitřní kryt nahoru. Nastavte na

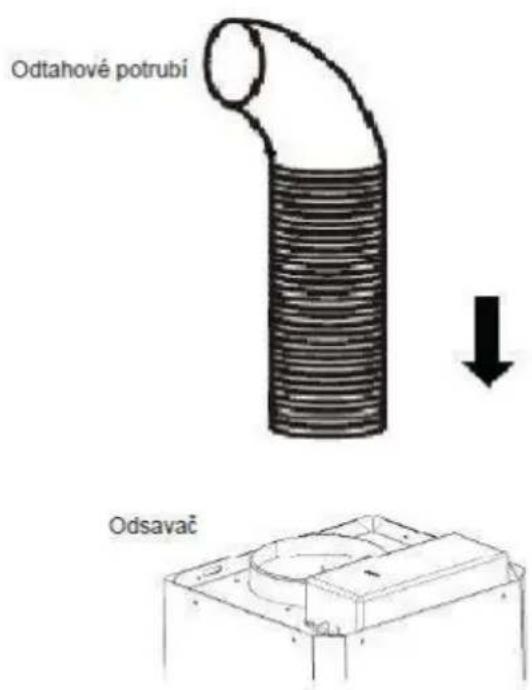

připevněte odtahové potrubí k jednocestnému ventilu podle obrázku.

Odtahové potrubí Odsavač

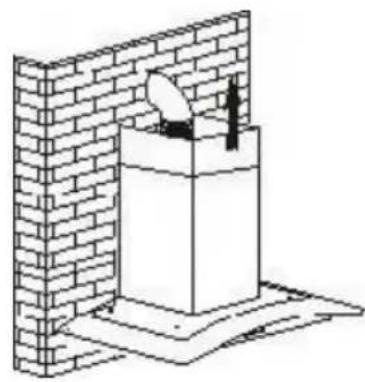

6. požadovanouvýšku

ii. Vysunutímkrytunastavtevýškuodsavače. Podosažení požadovanévýškypřipevněte upevňovacíotvoršroubypodleobrázku.

Vnitřní kryt Vnější kryt

8.

i.Vyvrtejte2x8mmotvoryproupevněnídržákull.Našroubujtea utáhnětedržákllnastěnu

pomocídvoudodanýchšroubů.

ii.Nasad'tesestavenýkrytkomínunajednotkuaupevněte2šrouby.

Držák II Hmoždinka I II Šroub 4mm x 8mm Šroub 4mm x 30mm

Seznam standardního instalačního příslušenství

PopisObrázekMnožství.
deflektorvzduchu		1
Závorka		1
8 h m o ž i n k y 8× 6 b i é		2
ŠroubyST4.0×30		2
7.2šouby ST3.5×12		2

INSTALACE(DEFLEKTORVZDUCHUPROT-SHAPE,OBRÁBĚNÉSKLO, MODELYPLOCHÉHOSKLA):

Deflektorvzduchujeuvedenjakozahrnutýanenívolitelný.

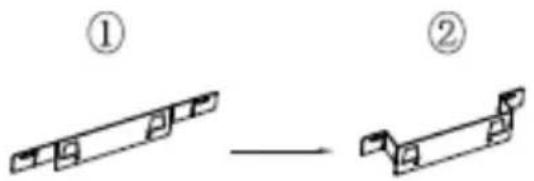

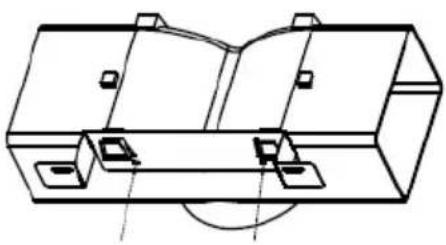

1. Před instalací zakřivte oba konce držáku, jak je znázorněno níže:

1. Připevněte držák k plastovému vývodu tvaru T pomocí dodaných šroubů 2ksST3,5x12mm.

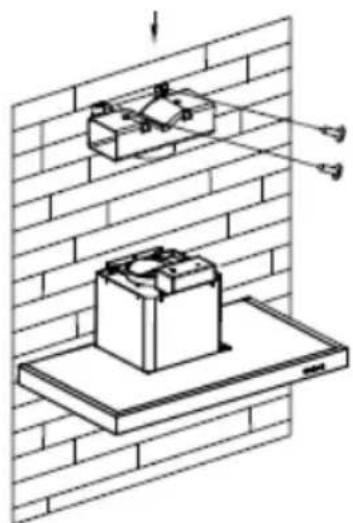

1. Vyvrtejte2otvory, abysedonichvešlyhmoždinky, potézašroubujtea utáhněte držák na zed' pomocí dodaných šroubů 2ks ST4x30mm.

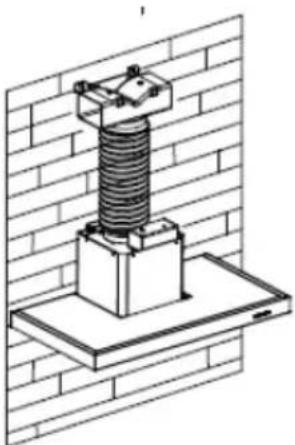

1. Připojte výfukové potrubí k výstupu vzduchu odsavače par, jak je znázorněnoníže:

1. Nainstalujtekomíndojednotkyaupevnětejej.

o „Vezměte prosím na vědomí: Plastový výtok ve tvaru písmene T a klapky v nelze použít současně. Můžete je použít dvěma způsoby: 1) Přidejte v-klapku naexistujícízásuvku;2)PoužijteplastovývývodvetvarupísmeneT,bez přídavnéklapky.““

o „Poznámka: Produkt je vybaven příslušenstvím v-klapky. Toto příslušenství nenípovinnéproinstalaci,provozapoužíváníproduktu.“

Seznam standardního instalačního příslušenství

PopisObrázekMnožství.
deflektorvzduchu		1
Závorka		1
8 h m o ž i n k y 8 × 6 b í é		2
ŠroubyST4.0×30		2
ŠroubyST3.5×12		2

INSTALACE (DEFLEKTOR VZDUCHU PRO MODELY PYRAMIDÜ A SLANTÜ):

Deflektorvzduchujeuvedenjakozahrnutýanenívolitelný.

1. Připevněte držák k plastovému vývodu ve tvaru T pomocí 2ks šroubů ST3.5x12mm, jakjeuvedenoníže:

1. Vyvrtejte 2 otvory na stěně, aby se do nich vešly hmoždinky, poté zašroubujte a utáhněte držák na zed' pomocí dodaných šroubů 2ks ST4x30mm.

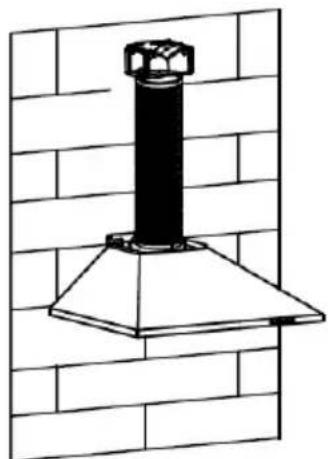

1. Připojte výfukové potrubí k výstupu vzduchu odsavače par, jak je znázorněnoníže:

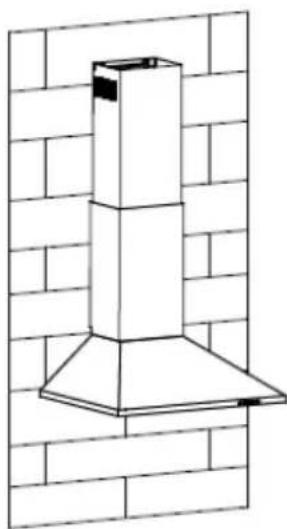

1. Nainstalujtekomíndojednotkyaupevnětejej.

o „Vezměte prosím na vědomí: Plastový výtok ve tvaru písmene T a klapky v nelze použít současně. Můžete je použít dvěma způsoby: 1) Přidejte v-klapku naexistujícízásuvku;2)PoužijteplastovývývodvetvarupísmeneT,bez přídavnéklapky.““

o „Poznámka: Produkt je vybaven příslušenstvím v-klapky. Toto příslušenství nenípovinnéproinstalaci,provozapoužíváníproduktu.“

Instalace (verze s cirkulací vzduchu)

Pokud nemáte výstup vzduchu do exteriéru, není nutné odtahové potrubí a instalace je podobná jako v části „Instalace (instalace na stěnu)“.

K zachycení výparů se používá uhlíkový filtr.

K instalaci aktivního uhlíkového filtru musíte nejdříve vyjmout tukový filtr. Stiskněte pojistku a vytáhněte dolů.

Vložte aktivní uhlíkový filtr na hlavní jednotku a otočte ve směru hodinových ručiček.

Opakujte stejný postup pro druhou stranu.

- Ujistěte se, zda je filtr pevné zajištěný. V opačném případě se uvolní a představuje riziko pádu.

- Pokud je nasazený aktivní filtr, sací výkon se sníží.

Popis komponentü

KONFIGURACE 1

1 2 3

Obsluha

Tlačítko 1

Tlačítko je označeno podsvícením, když stisknete tlačítko, podsvícení bude Zapně te a ventilátor se zapne nízkou rychlostí. Při dalším stisknutí se ventilátor vypne.

Slouží k vě trání kuchyně. Vhodný pro mírné vaření s malým množstvím páry.

Tlačítko 2

Tlačítko je označeno podsvícením, po stisknutí tlačítka se podsvícení zapne a ventilátor se zapne střední rychlostí. Při dalším stisknutí se ventilátor vypne.

Ideální odsávání vzduchu pro standardní vaření.

Tlačítko 3

Tlačítko je označeno podsvícením, po stisknutí tlačítka se podsvícení zapne a ventilátor se zapne vysokou rychlostí. Při dalším stisknutí se ventilátor vypne. V případ če vysoké intenzity páry zvolte tento výkon pro nejvyšší účinek odsavače.

fungovat na nejvyšším výkonu.

Tlačítko osvětlení

Poznámka: Pokud stisknete najednou tlačítka nízkého/středního/vysokého výkonu, spotřebič bude

KONFIGURACE 2

0 1 2 3

Obsluha

Off tlačítko 0

Používá se pro vypnutí ventilátoru.

Tlačítko nízkého výkonu 1

Slouží k větrání kuchyně. Vhodný pro mírné vaření s malým množstvím páry.

tlačítko středního výkonu 2

Ideální odsávání vzduchu pro standardní vaření.

Tlačítko vysokého výkonu 3

V případě vysoké intenzity páry zvolte tento výkon pro nejvyšší účinek odsavače.

fungovat na nejvyšším výkonu.

Tlačítko osvětlení

Poznámka: Pokud stisknete najednou tlačítka nízkého/středního/vysokého výkonu, spotřebič bude

KONFIGURACE 3

On / Off tlačítko

Používá se pro zapnutí / vypnutí ventilátoru.

Rychlost Tlačitko plus

Pro zvýšení rychlosti ventilátoru

Tlačítko rychlosti poklesu

Pro snížení rychlosti ventilátoru.

Tlačítko světlo

Digitální displej

Displej Fan rychlost: "1" pro nízké rychlosti, "2" pro střední rychlost,"3" pro vysoké rychlosti,"4" pro funkci Booster.

Rychlý časovač: Press & držet-po dobu 1

sekundy, digitální displej bude blikat a do 5 minut odpočítávat čas, po 5 minutách motoru a zhasne automatické a zvuková signalizace po dobu 1 sekundy.

Funkce Booster

Tentoodsavačmáfunkci Booster.Pro aktivacitétofunkcestiskněte + na úroveň 4 (nejvyšší stupeň rychlosti odsávání) a rychlost se zvýší na 5 minut, po uplynutí této doby se rychlost opět sníží.

KONFIGURACE 4

Empty rectangular frame with no text, symbols, or markings

Tlačítko časovače

1. Nastavení času dne

Pokud je kapota v pohotovostním režimu (motor nefunguje), stisknutím tlačítka časovače zadejte nastavení času

Stisknutím tlačítka „Rychlost ventilátoru“ nastavte hodinu dne a stisknutím tlačítka „Světlo“ nastavte minutu.

1. Nastavení časovače

Pokud je kapota v provozním režimu, odpočítávání nastavíte stisknutím tlačítka časovače.

Stiskněte tlačítko časovače jeden časovač a odpočítávání se zvýší o jednu minutu. Maximální odpočítávání je 60 minut.

— Tlačítko snížení rychlosti

Pro snížení rychlosti ventilátoru.

Tlačítko Speed plus

Pro zvýšení rychlosti ventilátoru

Tlačítko LIGHT

Pro zapnutí a vypnutí osvětlení.

LCD displej

1 2 3 4 TURBO 88:00 5 6 7 8

1. Symbol motoru se bude otáčet, když motor pracuje.
2. Zobražení času;
3. Symbol časovače se objeví, když je časovač nastaven a počítán;
4. Světelný symbol;
5. Otáčky motoru;
6. Symbol rychlosti turbo se objeví, když je nastavena nejvyšší rychlost
7. Symbol poplachu se objeví 5 sekund po skončení odpočítávání časovače
8. Alarm čištění, objeví se při celkové pracovní době až 14 hodin nebo při prvním použití po zapojení.

KONFIGURACE 5

1

2

3

B

POHOTOVOSTNÍ REŽIM.

Po zapojení, veškeré osvětlení, systém v STANDBY MODE.

1 Tlačítko nízké rychlosti

Používá se pro větrání v kuchyni. Je vhodný k varu a vaření, které neprodukuje mnoho páry.

2 Tlačítko střední rychlosti

Rychlost proudění vzduchu je ideální pro větrání při standardním vaření.

3 Tlačítko vysoké rychlosti

Když se vytváří vysoká hustota kouře nebo páry, stiskněte vysokorychlostní tlačítko pro vysoce účinné větrání.

B Funkce Booster

Tentoodsavačmáfunkci Booster.Pro aktivacitétofunkcestiskněte B na úroveň 4 (nejvyšší stupeň rychlosti odsávání) a rychlost se zvýší na 5 minut, po uplynutí této doby se rychlost opět sníží.

Světlo

Pro zapnutí a vypnutí osvětlení.

Údržba

Před čištěním spotřebič vypněte a odpojte od síťové zásuvky.

I. Pravidelné čištění

Použijte měkkou utěrku namočenou v teplé vodě se saponátem. Nikdy nepoužívejte kovové škrabky,chemikálie, drsné materiály ani tvrdé kartáče k čištění spotřebiče.

II. Měsíční čištění tukových filtrů

DÜLEŽITÉ: čistěním filtrů každý měsíc zabráníte riziku vzniku požáru. Filtr zachycuje tuk, kouř a prach..... proto filtr přímo ovlivňuje efektivnost odsavače. Pokud jej nevyčistíte, zbytky tuku (hořlavé) se zachytí na filtru. Vyčistěte jej běžným mycím prostředkem na nádobí.

III. Roční čištění aktivního uhlíkového filtru

Pokud je odsavač v režimu cirkulace vzduchu (vzduch není odvětrávaný do exteriéru). Tento filtr zachycuje zápachy a musíte jej vyměnit nejméně jednou ročně v závislosti od frekvence použití odsavače.

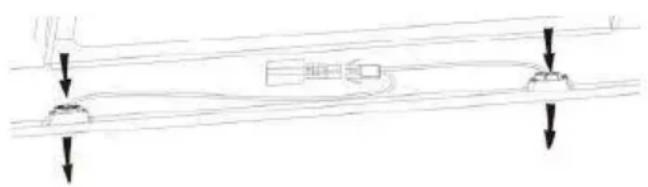

IV. Výměna žárovky

Vyjměte šrouby na skle, sejměte sklo odsavače. Najděte žárovku, kterou je nutné vyměnit.

Odpojte bod spojení žárovky a vyjměte žárovku a vodiče z odsavače Důležité: nelze vyměnit žárovky jednotlivě, musíte vyměnit žárovky, držáky a vodiče jako celek. (LED osvětlení: MAX 1.5W).

Nasad'te náhradní žárovky, držák žárovek a vodiče stejným způsobem, jako originál. Poté připojte připojovací bod vodičů.

Nasad'te skleněný díl odsavače a upevněte šrouby. Ujistěte se, zda jsou šrouby pevně utažené.

27

Odstranění možných problémů

Závad	Příčina	Řešení
Osvětlení svítí, ale ventilátor nefunguje.	Ventilátor je zablokovaný.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisním technikem.
	Je poškozený motor.
Nefunguje osvětlení ani ventilátor.	Vypálená halogenová žárovka.	Vyměňte žárovku za novou.
	Volné elektrické připojení.	Zkontrolujte připojení.
Silné vibrate odsavače.	Ventilátor je poškozený.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisním technikem.
	Motor není správné upevněný.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisním technikem.
	Jednotka není správně zavěšená na držáku.	Sejměte odsavač a zkontrolujte, zda je držák ve správné pozici.
Nedostatečné odsávání.	Velká vzdálenost mezi odsavačem a varnou deskou.	Upravte vzdálenost na 65 - 75 cm.

Servis

Pokud nemůžete zjistit příčinu závady, spotřebič vypněte a ontaktujte servisní středisko.

Sériové číslo výrobku. Kde jej najdu?

Je důležité sdělit servisnímu středisku kód výrobku a sériové číslo (16 znakový kód začínající číslicí 3); můžete jej najít na záručním listě nebo na výrobním štítku umístěním na spotřebiči. Pomůže zabránit zbytečným výjezdům techniků, čímž (a značně) ušetří s tím spojené náklady.

Informace pro uživatele k likvidaci elektrických

a elektronických zařízení (domácnosti)

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu.

Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa.

Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové uživatele v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Informace k likvidaci v ostatních zemích mimo Evropskou unii

Tento symbol je platný jen v Evropské unii.Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.
