BEDIENUNGSANLEITUNG HHOOD 300 DECOR HDG9DCK3B HOOVER

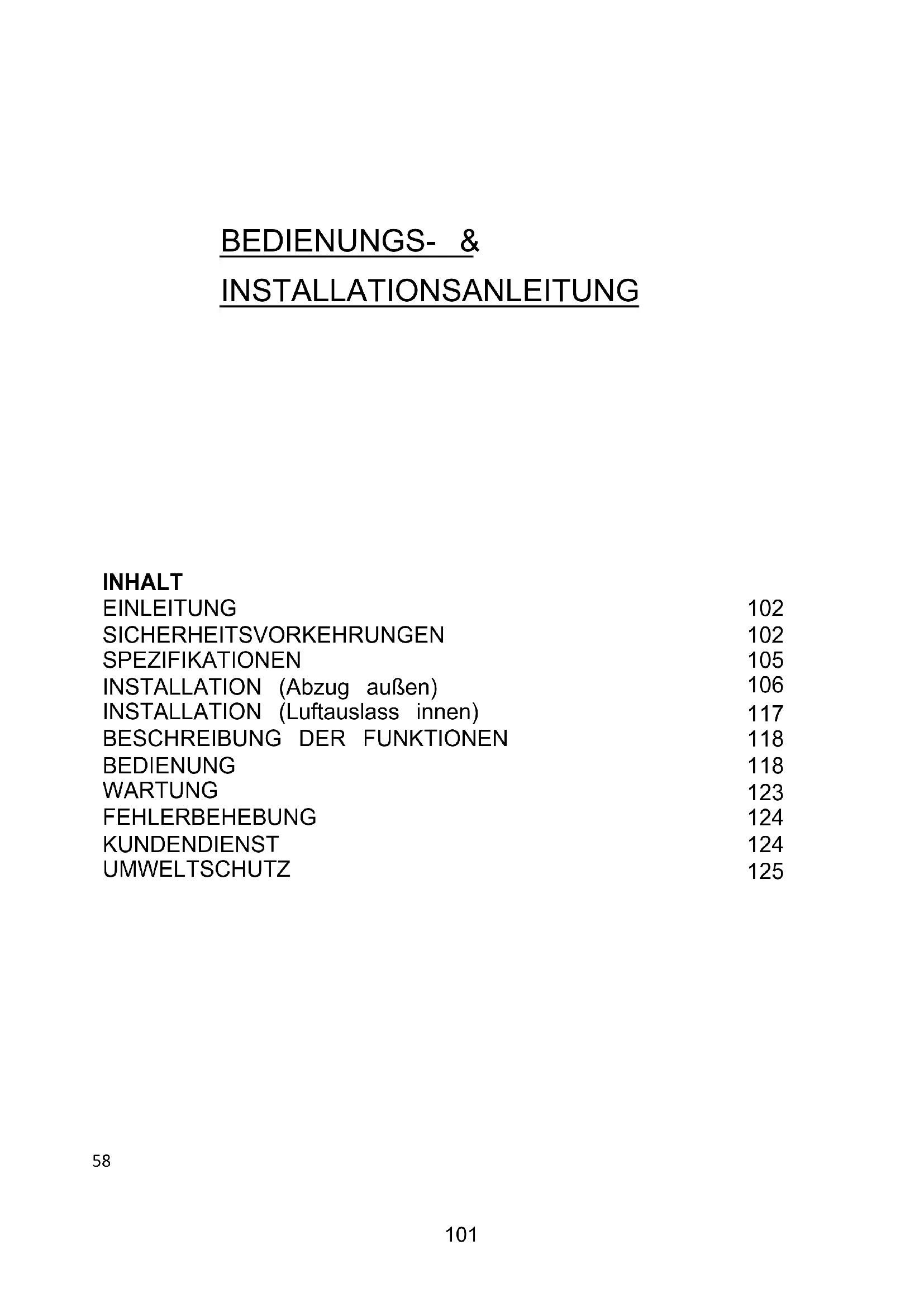

BEDIENUNGS- & INSTALLATIONSANLEITUNG INHALT EINLEITUNG

SICHERHEITSVORKEHRUNGEN

INSTALLATION (Abzug außen)

BESCHREIBUNG DER FUNKTIONEN

Einleitung Wir bedanken uns das Sie sich für eine Candy Dunstabzugshaube entschieden haben Diese Bedienungsanleitung soll Ihnen alle erforderlichen Anweisungen im Zusammenhang mit der Installation, des Gebrauchs und der Wartung des Gerätes bieten. Um das Gerät richtig und sicher zu betreiben, lesen Sie bitte diese Bedienungsanleitung sorgfältig vor der Installation und Nutzung durch. Die Dunstabzugshaube ist aus hochwertigen Materialien hergestellt worden. Sie ist mit einem starken Elektromotor, einem geräuscharmen Zentrifugallüfter und geschirrspültauglichen Edelstahl Filterkassetten ausgestattet. Sicherheitsvorkehrung Lassen Sie keine Kinder das Gerät bedienen. Die Dunstabzugshaube ist nur für den Hausgebrauch geeignet. Sie darf nicht für das Grillen oder andere kommerzielle Zwecke eingesetzt werden. Die Dunstabzugshaube und die Filter sollten regelmäßig gereinigt werden. Reinigen Sie die Dunstabzugshaube nach der Gebrauchsanweisung und halten sie das Gerät von brennbaren Materialien fern. Das Brennen vom Gasherd ist strengstens verboten. Kontrollieren Sie ob das Netzkabel beschädigt ist. Eine Beschädigung des Netzkabels muss von einem qualifizierten Fachpersonal ersetzt werden. Der Raum sollte ausreichend belüftet sein wenn die Dunstabzugshaube zur gleichen Zeit mit der Verbrennung von Gas oder anderen Brennstoffen verwendet wird. Die Luft darf nicht in einem Kamin,der zum Absaugen von Rauch verwendet wird entladen werden. Die Regularien über die Entlastung der Luft müssen erfüllt sein. Dieses Gerät ist nicht für Personen (einschließlich Kinder) mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissen, bestimmt, sofern Sie eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Gerätes durch eine Person erhalten. Kinder sollten beaufsichtigt warden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Nicht unter der Dunstabzugshaube flambieren. Die Dunstabzugshaube darf nicht über einen Herd mit mehr als 4 Kochplatten installiert werden. Stromschlaggefahr Schließen Sie dieses Gerät nur an eine ordnungsgemäß geerdete Steckdose. Im Zweifelsfall konsultieren Sie das entsprechende Fachpersonal. Die Nichtbeachtung dieser Anweisungen kann zu Tod, Feuer oder elektrischen Schlag führen. - Diese müssen eine ausreichende Belüftung des Raumes gewährleisten, wenn gleichzeitig die Dunstabzugshaube verwendet wird Zeit als Geräte, die Gas oder andere Brennstoffe verbrennen (gilt nicht für Geräte, die nur die Luft zurück in den Raum leiten); - Einzelheiten zu Art und Häufigkeit der Reinigung. - Es besteht Brandgefahr, wenn die Reinigung nicht gemäß den Anweisungen durchgeführt wird. - nicht unter der Dunstabzugshaube flammen; - VORSICHT: Zugängliche Teile können beim Gebrauch mit Kochgeräten heiß werden. Der Zweck dieser Lampe ist die Beleuchtung für die Verwendung des Produkts. Die in diesem Produkt verwendete Lampe ist nicht für die Beleuchtung eines Raumes geeignet.

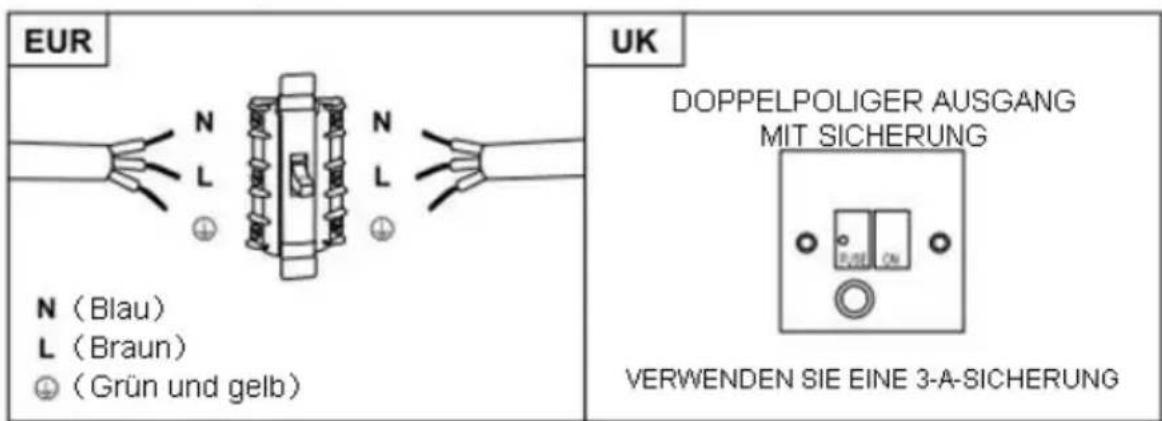

Direkte Verbindung Das Gerät muss direkt mit dem Stromnetz verbunden werden allpoliger Leistungsschalter mit einer Mindestöffnung von 3 mm zwischen die Kontakte. Der Installateur muss sicherstellen, dass der elektrische Anschluss korrekt ist hergestellt wurde und dem Schaltplan entspricht. Das Kabel darf nicht geknickt oder zusammengedrückt werden. Überprüfen Sie den Netzstecker und das Netzkabel regelmäßig auf Beschädigungen. Wenn das Netzkabel beschädigt ist, muss es durch ein spezielles Kabel oder ersetzt werden Baugruppe beim Hersteller oder seinem Servicevertreter erhältlich. WARNUNG: Dies ist ein Gerät der Klasse I und MUSS geerdet sein Dieses Gerät wird mit einem 3-adrigen Netzkabel geliefert, das in der Farbe folgt: Braun = L Oder Leben Blau = N Oder Neutral Grün und gelb = E Oder Erde Die Sicherung muss für 3 Ampere ausgelegt sein. Elektroinstallation Alle Installationen müssen von einer kompetenten oder qualifizierten Person durchgeführt werden Elektriker. Stellen Sie vor dem Anschließen der Netzspannung sicher, dass die Netzspannung vorhanden ist spannung entspricht der spannung auf dem typenschild.

Lieferumfang Zubehörliste Spezifikation Abbildung Menge Gehäuse

Aeußerer Kaminschacht

Unterer Kaminschacht

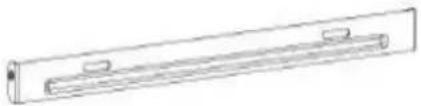

Untere Kaminschacht Halterung

Aeußere Kaminschacht Halterung

φ7. 2 Schrauben ST4.0×8

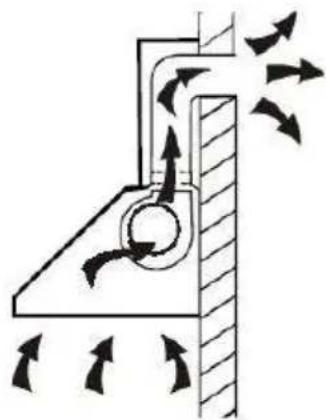

Wenn Sie einen Abzug nach draußen haben, dann können Sie Ihre Dunstabzugshaube wie im Bild unten durch einen Abluftkanal anschließen (Emaille, Aluminium oder einem flexiblen Rohr mit einem Innendurchmesser von 150 mm).

1. Vor der Installation das Gerät ausschalten und den Stecker aus der

2. Die Dunstabzugshaube sollte in einem Abstand von 65 - 75 cm über

der Arbeitsplatte angebracht werden.

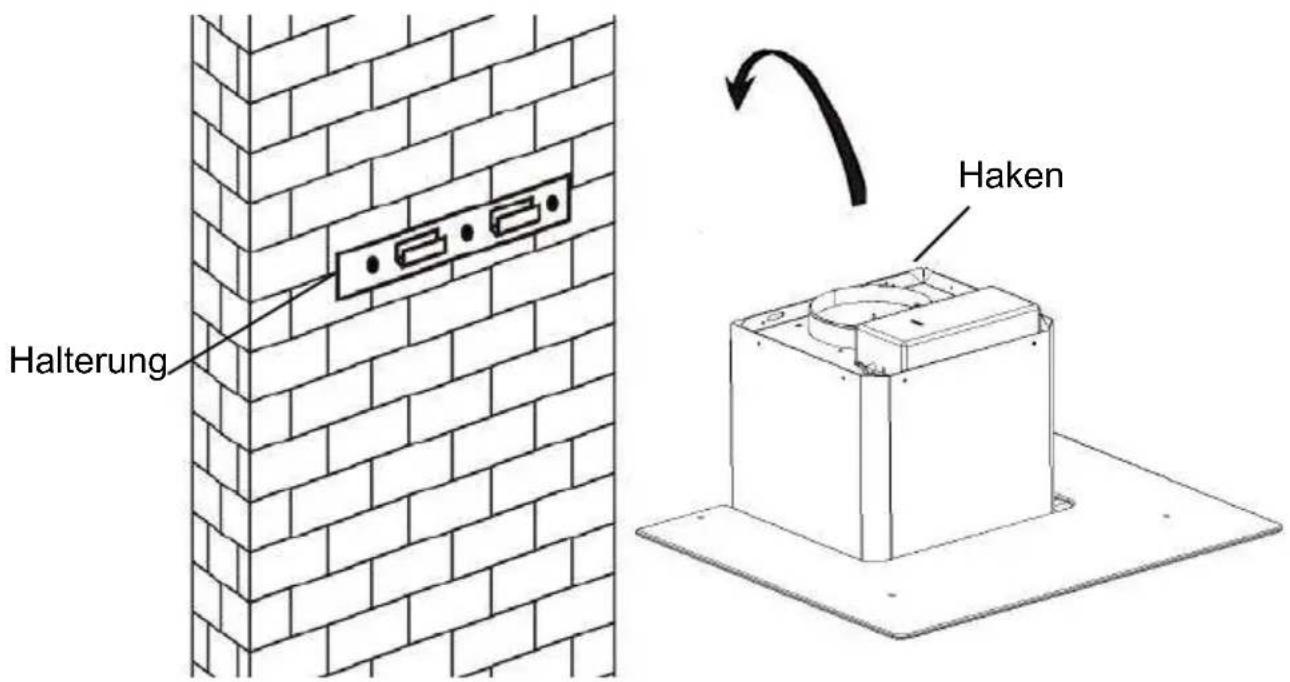

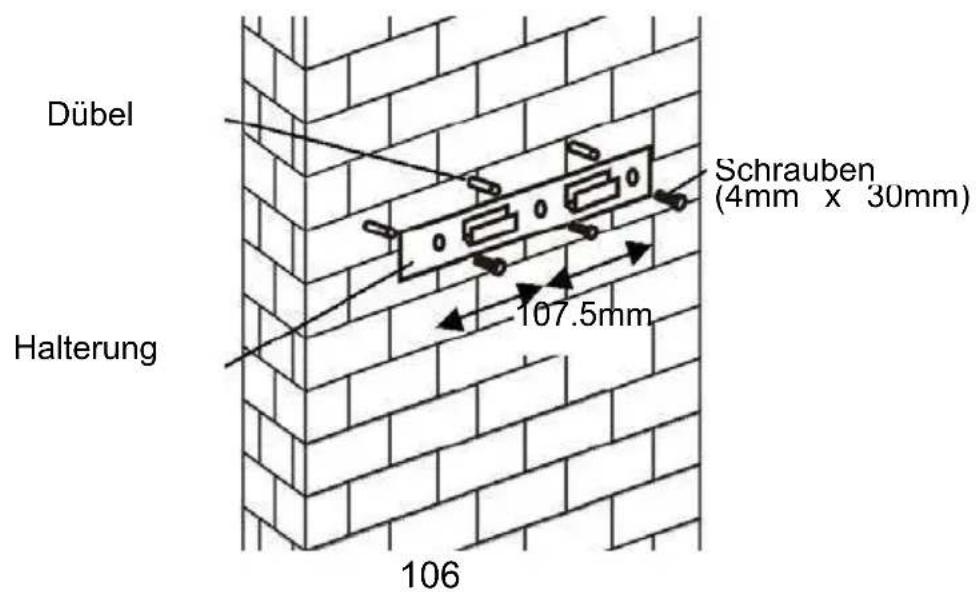

3. Bohren Sie 3 x 8 mm Löcher, um die Halterung zu fixieren.

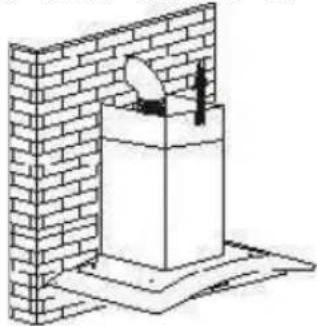

Schrauben und ziehen Sie die Halterung an der Wand mit den mitgelieferten Schrauben fest. Dübel Halterung 107.5mm Schrauben (4mm x 30mm) 106müssen vor dem Einbau 2x8mm zusätzliche Löcher & Befestigungsschrauben & Schraubstopfen bohren. Für Schrägblende

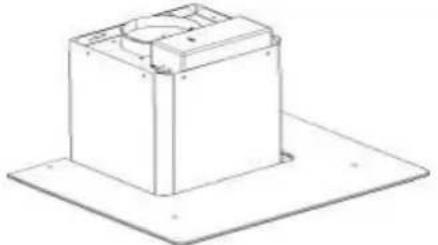

4. Fixieren Sie die Dunstabzugshaube an der Halterung.

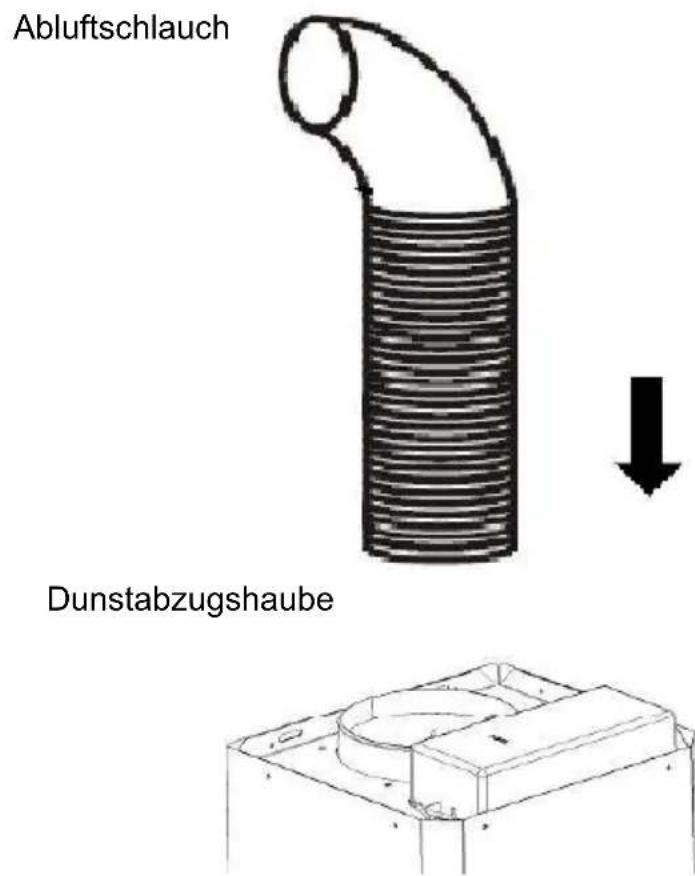

5. Befestigen Sie den Ein-Weg-Ventil um den Luftauslass der

Dunstabzugshaube. Dann wie unten angezeigt den Abluftschlauch am Ein-Weg-Ventil der Haube befestigen. Abluftschlauch Dunstabzugshaube

i. Das Glass in der entsprechenden Position auf der Oberseite

der Dunstabzugshaube befestigen.

ii. Mit 4 Schrauben und Unterlegscheiben fixieren. Ziehen

Sie die Schrauben nicht zu stark fest damit das Glass nicht beschädigt wird.

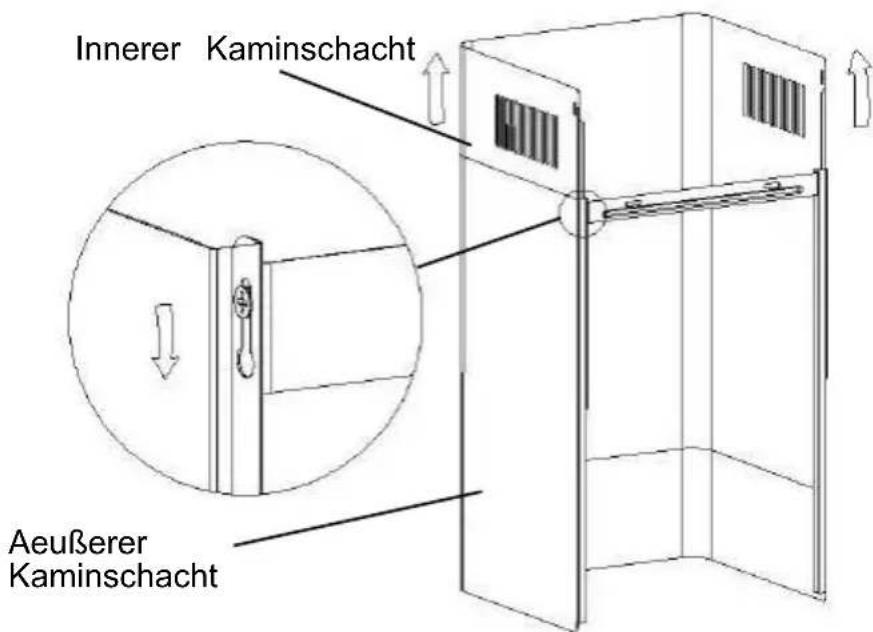

i. Verschieben Sie den inneren Kaminschacht über den äußeren

Kaminschacht. Ziehen Sie den inneren Kaminschacht komplett raus. Stellen Sie den Kamin in die entsprechende Höhe ein.

ii. Stellen Sie die richtige Höhe des Kaminschachtes ein. Wenn

die richtige Höhe erreicht ist, dann hängen Sie die Befestigungsbohrungen wie in der unteren Abbildung gezeigt in die entsprechende Position. Innerer Kaminschacht Aeußerer Kaminschacht

i. Bohren Sie 2 x 8 mm Löcher zur Befestigung der Platte II.

Schrauben und ziehen Sie die Platte II auf die Wand mit 2 Schrauben.

ii. Stellen Sie den Kaminschacht auf die Haube und fixieren Sie es

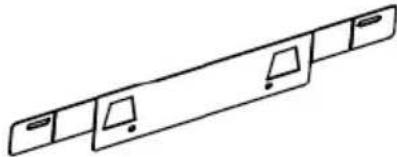

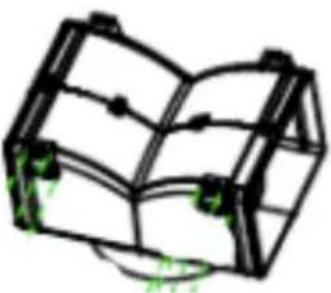

mit 2 Schrauben. Platte II Dübel Schrauben 4mm x 8mm Schrauben (4mm x 30mm) 110Lieferumfang Zubehörliste Spezifikation Abbildung Menge Luftleitblech

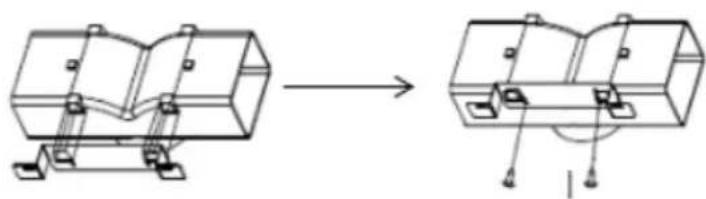

111INSTALLATION (LUFTABWEISER FÜR T-FORM, GEBOGENES GLAS, FLACHGLASMODELLE): Luftleitblech wird als im Lieferumfang enthalten und nicht optional erwähnt. 1.Biegen Sie beide Enden der Halterung vor der Installation wie folgt:

2. Befestigen Sie die Halterung mit den 2 mitgelieferten

ST3.5x12mm-Schrauben am T-förmigen Kunststoffauslass.

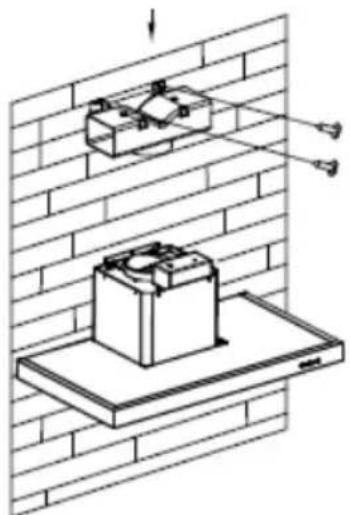

3. Bohren Sie 2 Löcher, um die Dübel aufzunehmen, und schrauben Sie

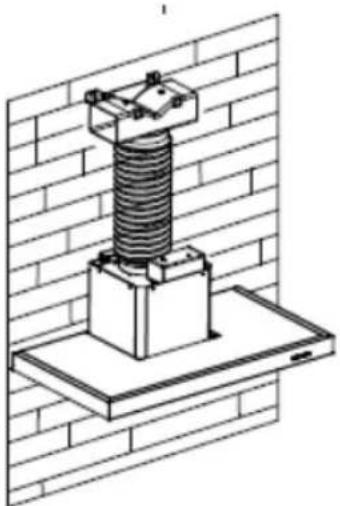

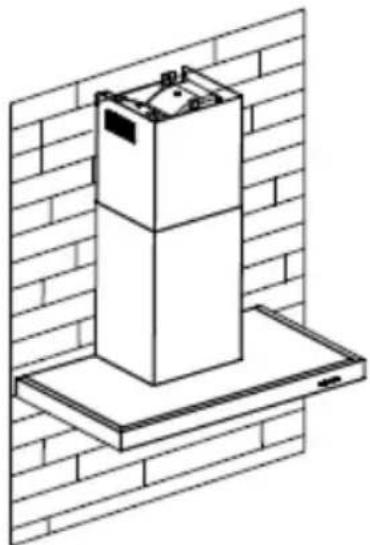

dann die Halterung mit den mitgelieferten 2 Stück ST4x30mm-Schrauben an die Wand. 4.Bringen Sie den Auspuff wie unten gezeigt am Luftauslass der Dunstabzugshaube an: 1124. Installieren Sie den Schornstein am Gerät und befestigen Sie ihn . o “Bitte beachten Sie: T-förmiger Kunststoffauslass und V-Klappen können nicht gleichzeitig verwendet werden. Sie können sie auf zwei Arten verwenden:

1) Fügen Sie eine V-Klappe in die vorhandene Steckdose ein; 2) Verwenden

Sie einen T-förmigen Kun ststoffauslass ohne zusätzliche V-Klappe. ” o “Hinweis: Das Produkt ist mit einer V-Klappe au sgestattet. Dieses Zubehör ist für die Installation, den Betrieb und die Verwendung des Produkts nicht obligatorisch. “ 113Lieferumfang Zubehörliste Spezifikation Abbildung Menge Luftleitblech

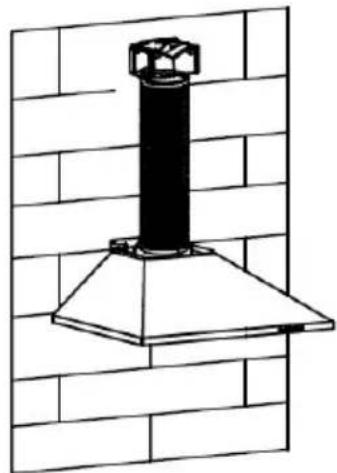

SLANT-MODELLE): Luftleitblech wird als im Lieferumfang e nthalten und nicht optional erwähnt.

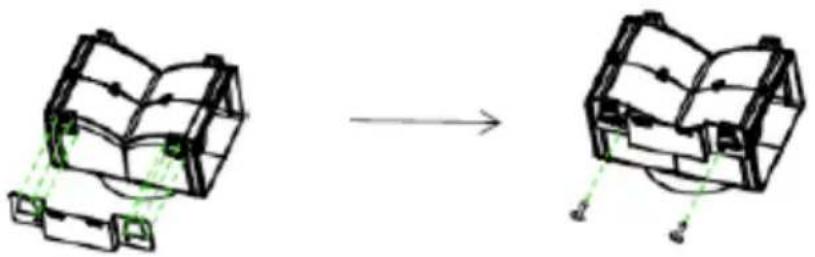

1. Befestigen Sie die Halterung mit den 2 Stück ST3.5x12mm-Schrauben

(siehe Abbildung unten) am T-förmigen Kunststoffau slass:

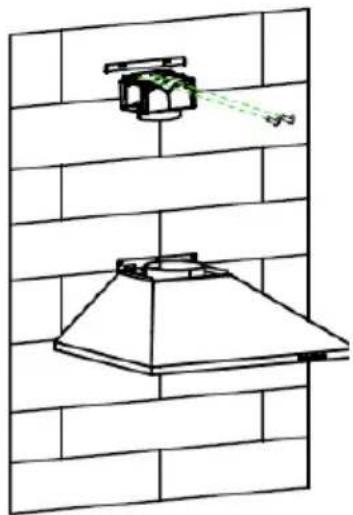

2. Bohren Sie 2 Löcher in die Wand, um die Dübel aufzunehmen, und

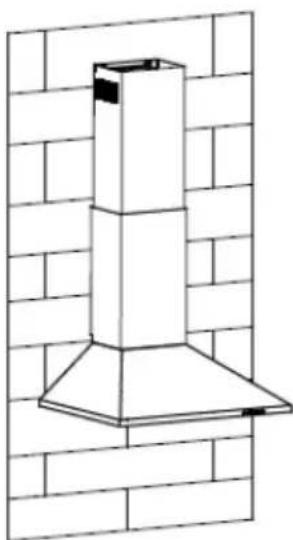

schrauben Sie dann die Halterung mit den mitgelieferten 2 Stück ST4x30mm-Schrauben an der Wand fest. 3.Bringen Sie den Auspuff wie unten gezeigt am Luftauslass der Dunstabzugshaube an: 1154.Bauen Sie den Schornstein in das Gerät ein und befestigen Sie ihn. o “Bitte beach ten Sie: T-förmiger Kunststoffauslass und V-Klappen können nicht gleichzeitig verwendet werden. Sie können sie auf zwei Arten verwenden:

1) Fügen Sie eine V-Klappe in die vorhandene Steckdose ein; 2) Verwenden

Sie einen T-förmigen Kunststoffauslass ohne zusätzliche V-Klappe. ” o “Hinweis: Das Produkt ist mit einer V-Klappe ausgestattet. Dieses Zubehör ist für die Installation, den Betrieb und die Verwendung des Produkts nicht obligatorisch.

Installation (Luftauslass Innen) Wenn Sie nicht über einen Ausgang nach außen verfügen, ist der Abluftschlauch nicht erforderlich. Die Installation ist ähnlich wie im vorigen Abschnitt. Aktivkohlefilter können eingesetzt werden um Gerüche aufzufangen. Um die Aktivkohlefilter zu installieren, sollten die Metallfettfilter zuerst gelöst werden. Drücken Sie die Verriegelung und ziehen ihn nach unten. Legen Sie den Aktivkohlefilter in das Gerät und drehen Sie ihn im Uhrzeigersinn. Wiederholen Sie das gleiche auf der anderen Seite. HINWEIS: o Vergewissern Sie sich, dass der Filter sicher verriegelt ist. Sollte er losgelöst sein und nicht verriegelt kann es gefährlich werden. o Wenn der Aktivkohlefilter eingesetzt wird dann wird die Saugleistung gesenkt. 117Taste 1 Die Taste ist beleuchtet. Wenn Sie die Taste drücken, wird die Hintergrundbeleuchtung eingeschaltet und der Lüfter wird mit niedriger Geschwindigkeit eingeschaltet. Wenn Sie erneut drücken, wird der Lüfter ausgeschaltet. Es wird für die Lüftung in der Küche verwendet. Es ist für das Sieden und das Kochen geeignet welches nicht viel Dampf verursacht. Taste 2 Die Taste ist beleuchtet. Wenn Sie die Taste drücken, wird die Hintergrundbeleuchtung eingeschaltet und der Lüfter wird mit mittlerer Geschwindigkeit eingeschaltet. Wenn Sie erneut drücken, wird der Lüfter ausgeschaltet. Die Air Flow Geschwindigkeit ist die ideale Funktion für den Standard Kochvorgang Taste 3 Die Taste ist beleuchtet. Wenn Sie die Taste drücken, wird die Hintergrundbeleuchtung eingeschaltet und der Lüfter wird mit hoher Geschwindigkeit eingeschaltet. Wenn Sie erneut drücken, wird der Lüfter ausgeschaltet. Wenn eine hohe Dichte von Rauch oder Dampf erzeugt wird dann drücken Sie die High Speed Taste für höchste effektive Belüftung AUFBAU 1 HINWEIS: Wenn alle Tasten zur gleichen Zeit gedrückt werden dann arbeitet das Gerät nur bei der höchsten Drehzahl. Taste Beleuchtung Beschreibung der Funktionen BEDIENUNG 118BEDIENUNG Taste geringste Stufe

Es wird für die Lüftung in der Küche verwendet. Es ist für das Sieden und das Kochen geeignet welches nicht viel Dampf verursacht. Taste mittlere Stufe

Die Air Flow Gesch windigkeit ist die ideale Funktion für den Standard Kochvorgang. Taste höchste Stufe

Wenn eine hohe Dichte von Rauch oder Dampf erzeugt wird dann drücken Sie die High Speed Taste für höchste effektive Belüftung Taste Beleuchtung AUFBAU 2 HINWEIS: Wenn alle Tasten zur gleichen Zeit gedrückt werden dann arbeitet das Gerät nur bei der höchsten Drehzahl. Aus-Taste Es ist zum Ausschalten der Lüfter verwendet.

Ein / Aus-Taste Es ist zum Ein- / Ausschalten der Lüfter verwendet. Speed-Plus-Taste Für die Geschwindigkeit des Lüfters zunehmenden Geschwindigkeitsabnahme Taste Für die Drehzahl des Gebläses abnimmt. Licht-Taste Digitaler Bildschirm Lüfterdrehzahl -Anzeige: "1" für Low Speed, "2" für mittlere Geschwindigkeit,"3" für High-Speed, "4" für Boosterfunktion. Schnelle Zeit: Drücken Sie & 1 Sekunde halten, werden Digitalanzeige blinkt und in 5 Minuten Countdown, nach 5 Min uten Motor & Licht schaltet sich automatisch und Summerton für 1 Sekunde. Booster-Funktion Diese Haube hat eine Boosterfunktion. Um den Booster zu aktivieren, drücken Sie auf die Geschwindigkeit 4, geben Sie die höchste Geschwindigkeit ein, während die Motorhaube in Betrieb ist, und erhöhen Sie die Geschwindigkeit für 5 Minuten, bevor Sie die Geschwindigkeit verlangsamen. AUFBAU 3 120AUFBAU 4

1. Tageszeit einstellen

Wenn sich die Haube im Standby-Modus befindet (Motor funktioniert nicht), drücken Sie die Timer-Taste, um die Zeiteinstellung einzugeben. Drücken Sie die Taste "Lüftergeschwindigkeit", um die Stunde des Tages einzustellen, und drücken Sie die Taste "Licht", um die Minute einzustellen.

Wenn sich die Haube im Betriebsmodus befindet, drücken Sie die Timer-Taste, um den Countdown einzustellen. Drücken Sie die Timer-Taste einen Timer, dann erhöht sich der Countdown um eine Minute. Der maximale Countdown beträgt 60 Minuten. Taste zum Verringern der Geschwindigkeit Zum Verringern der Drehzahl des Lüfters. Geschwindigkeit plus Taste Zum Erhöhen der Drehzahl des Lüfters LICHT-Taste Zum Ein- und Ausschalten der Beleuchtung. LCD Bildschirm

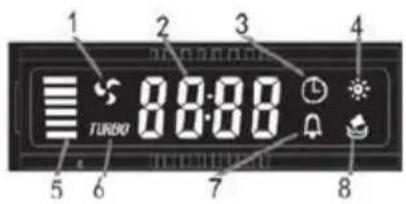

Motorsymbol, dreht sich, wenn der Motor arbeitet;

Das Timer-Symbol wird angezeigt, wenn der Timer eingestellt und gezählt wird;

Das Turbogeschwindigkeitssymbol wird angezeigt, wenn die Drehzahl am höchsten eingestellt ist;

Das Alarmsymbol wird 5 Sekunden lang angezeigt, wenn der Countdown des Timers abgelaufen ist.

Reinigungsalarm, erscheint bei einer Gesamtarbeitszeit von bis zu 14 Stunden oder bei der ersten Verwendung nach dem Einstecken

121STANDBY MODUS Nach dem Einstecken alle Beleuchtung, System im STANDBY-MODUS. Taste für niedrige Geschwindigkeit Es wird zur Belüftung der Küche verwendet. Es ist zum Kochen geeignet und Kochen, das nicht viel Dampf macht. Mittlere Geschwindigkeitstaste Die Luftstromgeschwindigkeit ist ideal für die Belüftung im Standardkochbetrieb. Hochgeschwindigkeitstaste Wenn eine hohe Rauch- oder Dampfdichte entsteht, drücken Sie die Hochgeschwindigkeitstaste für eine hochwirksame Belüftung. Booster-Funktion Diese Haube hat eine Boosterfunktion. Um den Booster zu aktivieren, drücken Sie auf die Geschwindigkeit 4, geben Sie die höchste Geschwindigkeit ein, während die Motorhaube in Betrieb ist, und erhöhen Sie die Geschwindigkeit für 5 Minuten, bevor Sie die Geschwindigkeit verlangsamen. Licht Zum Ein- und Ausschalten der Beleuchtung. AUFBAU 5

Wartung Das Gerät ist vor jeder Reinigung vom Stromnetz zu trennen.

I. Regelmäßige Reinigung

Verwenden Sie ein weiches Tuch mit einer lauwarmen milden Seifenlauge oder einem Haushaltsreiniger. Verwenden Sie niemals Metall-Pads, chemische, abrasive Materialien oder harte Bürsten zum Reinigen des Geräts.

II. Monatliche Reinigung des Fettfilters

NOTWENDIG: Reinigen Sie den Filter jeden Monat, so wird das Risiko einer Brandgefahr verhindert. Der Filter sammelt Fett, Rauch und Staub…….so stellt der Filter die Effizienz der Dunstabzugshaube dar. Wenn Sie den Filter nicht reinigen so sammelt sich das Fett an (brennbares Material). Reinigen Sie es mit einem Haushaltsreiniger.

III. Jährliche Reinigung des Aktivkohlefilters

Dieser Filter wird einzeln in die Dunstabzugshaube eingesetzt. Es wird keine Luft nach außen abgeführt. Dieser Filter nimmt Gerüche auf und muss mindestens einmal pro Jahr ausgetauscht werden.

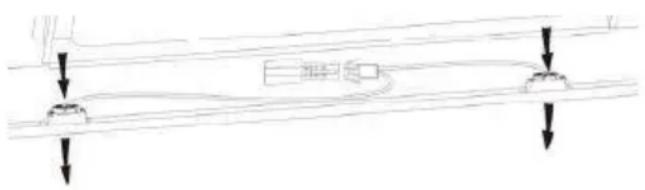

IV. Wechseln einer Glühbirne

Entfernen Sie die Schrauben vom Glass. Entnehmen Sie das Glass von der Haube. Entfernen Sie die Glühbirne die ausgetauscht werden muss. Trennen Sie die Lichtverkabelung und entfernen Sie die Lampenfassung und Verkabelung von der Haube. Wichtig: Es ist nicht möglich die Glühbirnen einzelnen zu ersetzen. Es wird notwendig sein die Lampe, Lampenfassung und die Verkabelung als komplettes Teil zu erhalten. (LED_Licht: G4, MAX 1,5 W) Ersetzen Sie die Glühbirnen, Lampenfassungen und Verkabelung in der

gleichen Weise wie die Originalen. Dann schließen Sie die Lichtverdrahtung wieder an. Setzen Sie das Glass auf die Haube und ziehen Sie die Schrauben zu. Achten Sie darauf, dass die Schrauben nicht zu fest angezogen werden. FEHLERBEHEBUNG Fehler Ursache Lösung Licht an aber Ventilator funktioniert nicht Der Lüfterflügel klemmt Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal reparieren. Der Motor ist beschädigt Sowohl Licht und Lüfter funktionieren nicht Halogen Glühbirne brennt Ersetzen Sie die Glühbirne mit den richtigen Anschlußwerten. Netzkabel locker Schließen Sie es an die Stromversorgung wieder an. Starke Vibration des Gerätes Der Lüfterflügel ist beschädigt. Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal reparieren. Der Lüftermotor ist nicht fest fixiert. Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal reparieren. Das Gerät ist nicht richtig an der Halterung befestigt Nehmen Sie das Gerät ab und prüfen Sie ob es in der richtigen Position befestigt ist. Saugleistung nicht gut Zu großer Abstand zwischen dem Gerät und der Arbeitsplatte Stellen Sie den Abstand auf 65-75 cm KUNDENDIENST Wenn Sie den Fehler nicht selbst feststellen bzw. beheben können: Gerät vom Stromnetz trennen. Die Seriennummer und Modellnummer des Gerätes notieren und den Kundendienst anrufen.

SERIENNUMMER. Wo finde ich diese? Es wichtig, dass Sie dem Kundendienst die 16-stellige Seriennummer mitteilen (16-stelliger Code der mit der Zahl 3 anfängt). Die Seriennummer können Sie aus dem Garantiezertifikat oder vom Typenschild des Gerätes (befindet sich am Gerät) entnehmen. UMWELTSCHUTZ Elektroschrott sollte nicht mit dem Hausmüll entsorgt werden. Bitte recyceln soweit es möglich ist. Erkundigen Sie sich bei Ihrer Gemeinde oder Ihrem Händler im Bezug auf die Wiederverwertung. Dieses Gerät ist gemäß EU Direktive 2012/19/EU gekennzeichnet. Durch fachgerechte Entsorgung dieses Produktes helfen Sie potenzielle negative Folgen für die Umwelt und die menschliche Gesundheit zu verhindern, die sonst von ungeeigneter Verschwendungshandhabung von diesem Produkt verursacht werden könnte. Das Symbol auf dem Produkt zeigt an, dass dieses Produkt nicht in den Haushaltsmüll gehört. Es soll zum zutreffenden Sammlungspunkt für die Wiederverwertung elektrischer und elektronischer Geräte gebracht werden. Die Entsorgung muss gemäß der örtlichen Umweltregelungen für Abfallbeseitigung ausgeführt werden. Für detaillierte Informationen über Behandlung, Rückgewinnung und Wiederverwertung von diesem Produkt, kontaktieren Sie bitte Ihre örtliche Stadtverwaltung, Ihre Müllabfuhr oder Ihren Verkäufer.
