Vrsta izdelka	Zrak-voda toplotna črpalka (reverzibilna klimatska naprava)
Znamka	Panasonic
Model	WHUD07JE5
Uporaba	Ogrevanje, hlajenje in priprava sanitarne tople vode
Glavne funkcije	Turbo način, Tihi način, Tedensko programiranje, Prisilno delovanje STV, Prisilno ogrevanje z rezervo, Prisilno odtaljevanje
Upravljanje	Daljinski upravljalnik z zaslonom in hitrim menijem
Zaklepanje daljinskega upravljalnika	Da, s 4-mestno kodo
Ponastavitev napak	Da, prek menija ali kombinacije tipk
Programiranje ure	Do 6 programov na dan, nastavljivih po dnevih v tednu
Upravljanje 2 con	Možno (nastavitev temperature cone 1 in cone 2)
Napajanje	Električno (230 V / 50 Hz) – standardna ocena
Mere (notranja enota)	Približno 800 x 300 x 500 mm (D x V x G) – ocena
Teža (notranja enota)	Približno 30 kg – ocena
Hladilno sredstvo	R32 – ocena za novejše modele
Vzdrževanje in čiščenje	Redno čistite filtre; za letno vzdrževanje poiščite strokovnjaka
Varnost	Odklepanje daljinskega upravljalnika s kodo; samodejni izklop v primeru napake
Nadomestni deli in popravljivost	Obrnite se na pooblaščeni servis Panasonic za dele in popravila

Pogosto zastavljena vprašanja - WHUD07JE5 PANASONIC

Kako aktivirati Turbo način (močno ogrevanje)?

V hitrem meniju izberite ikono Turbo in pritisnite tipko za potrditev. Turbo način traja 30 minut, obnovljiv do največ 90 minut.

Kako programirati tedensko ogrevanje?

Dostopite do menija Ted. prog. v hitrem meniju. Izberite dneve, nato programe 1 do 6. Za vsak program nastavite čas, temperaturo in način (vklop/izklop).

Kaj storiti ob kodi napake na zaslonu?

Uporabite funkcijo Ponastavitev kod napak v hitrem meniju. Pred potrditvijo se prepričajte, da so vse enote ustavljene.

Kako zakleniti daljinski upravljalnik?

V hitrem meniju izberite Zaklepanje daljinskega upravljalnika in potrdite. Vnesite svojo 4-mestno kodo. Za odklepanje pritisnite katero koli tipko in nato vnesite kodo.

Kako prisiliti polnjenje sanitarne tople vode (STV)?

V hitrem meniju izberite ikono Prisilno odstopanje za 1 polnjenje STV. To aktivira rezervni grelnik v bojlerju za hitro segrevanje vode.

Kako aktivirati tihi način?

V hitrem meniju izberite ikono Tihi način. Izbirate lahko med 3 stopnjami tišine (stopnja 3 je najtišja). Možno je nastaviti časovnik.

Kako prisiliti rezervno ogrevanje?

V hitrem meniju izberite Prisilno ogrevanje za aktivacijo električnega rezervnega grelnika. Upoštevajte, da je ta možnost onemogočena, če sistem deluje.

Kako odtaliti zamrznjene cevi?

Uporabite funkcijo Odtaljevanje v hitrem meniju. Potrdite zahtevo; na zaslonu se prikaže 'Zahteva sprejeta'.

Kaj storiti, če sem pozabil kodo za zaklepanje daljinskega upravljalnika?

Pod zaslonom v stanju IZKLOP, hkrati pritisnite tipki ↗ in držite 5 sekund. Prikaže se meni za ponastavitev; izberite 'Reset', da kodo ponastavite na 0000.

Kako nastaviti uro za tedensko programiranje?

V meniju Ted. prog. izberite 'Programiranje ure'. Izberite program (1 do 6), nastavite ure in minute, nato določite želeni način in temperaturo.

NAVODILA ZA UPORABO WHUD07JE5 PANASONIC

Toplotna črpalka zrak-voda

Navodila za namestitev priložena.

Serijska številka in leto izdelave sta zapisana na imenski plošči.

Vodič za Brzi izbornik

Toplinska pumpa zrak-voda

Priložene upute za montažu.

Za serijski broj i godinu proizvodnje pogledajte natpisnu pločicu.

This Quick Guide explains how to use the Quick Menu.

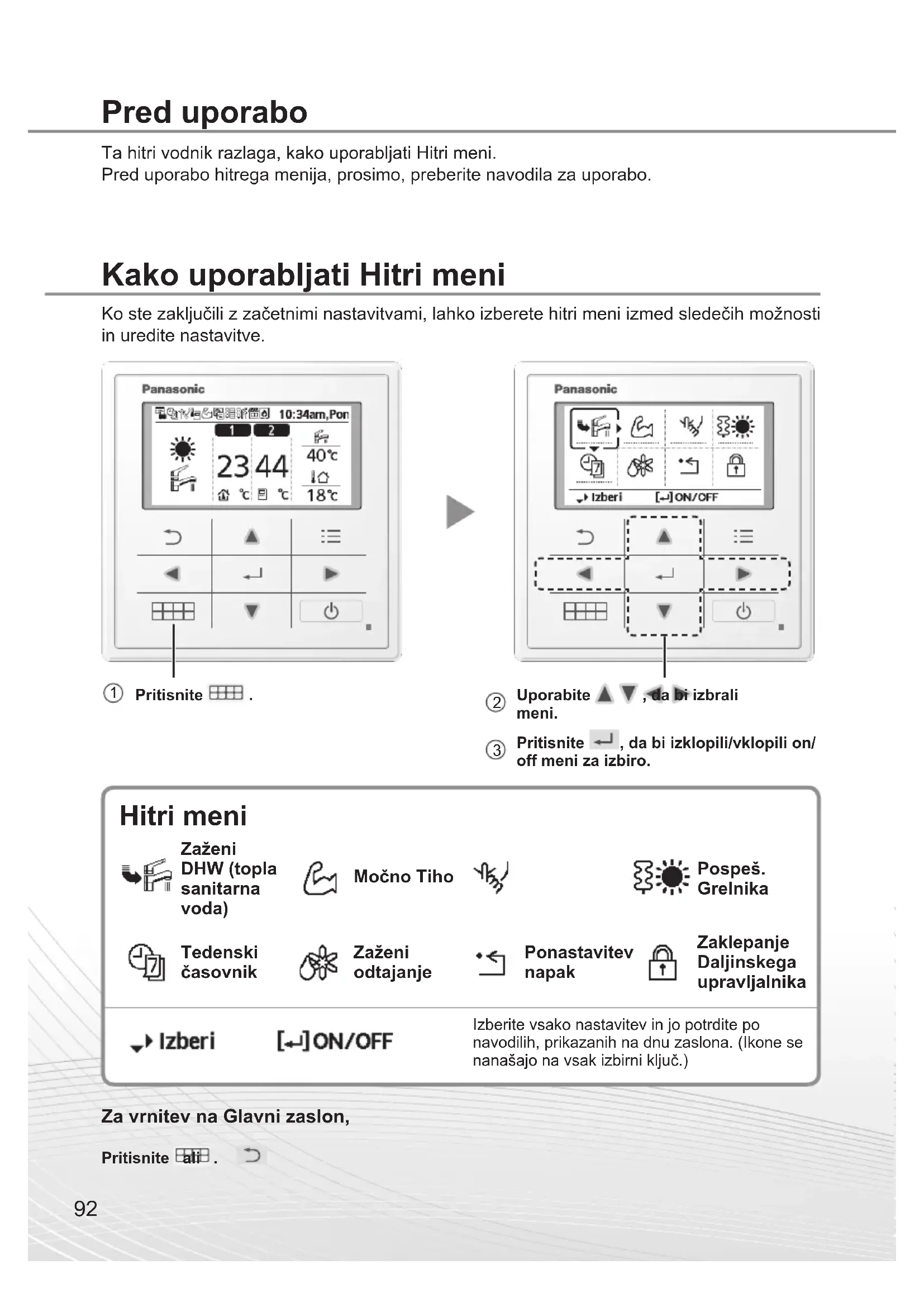

Ta hitri vodnik razlaga, kako uporabljati Hitri meni.

Pred uporabo hitrega menija, prosimo, preberite navodila za uporabo.

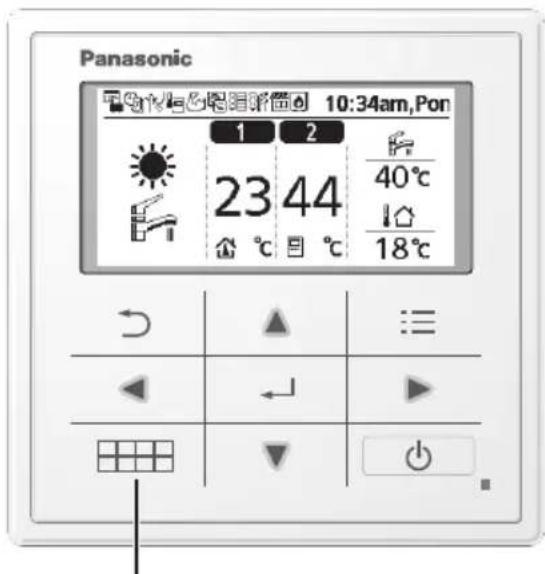

Kako uporabljati Hitri meni

Ko ste zaključili z začetnimi nastavitvami, lahko izberete hitri meni izmed sledečih možnosti in uredite nastavitve.

Hitri meni Zaženi DHW (topla sanitarna voda) Močno Tiho Pospeš. Grelnika Tedenski časovnik Zaženi odtajanje Ponastavitev napak Zaklepanje Daljinskega upravljalnika Izberi [←]ON/OFF Izberite vsako nastavitev in jo potrdite po navodilih, prikazanih na dnu zaslona. (Ikone se nanašajo na vsak izbirni ključ.)

Za vrnitev na Glavni zaslon,

Pritisnite ali.

Opombe o ikonah delovanja

Primer:

- Ikona delovanja prikazana z “...”≡.OFF (izklopljeno)

- Ikona delovanja prikazana z “” = ON (vklopljeno)

Izberite to ikono, da bi grelni/hladilni sistem deloval z večjo močjo.

Pritisnite, da potrdite izbiro.

(Močno delovanje se začne približno 1 minuto po pritisku na )

Opomba:

- Močni način je onemogočen, ko je zaustavljeno delovanje (OFF).

(Tiho delovanje se začne približno 1 minuto po pritisku na )


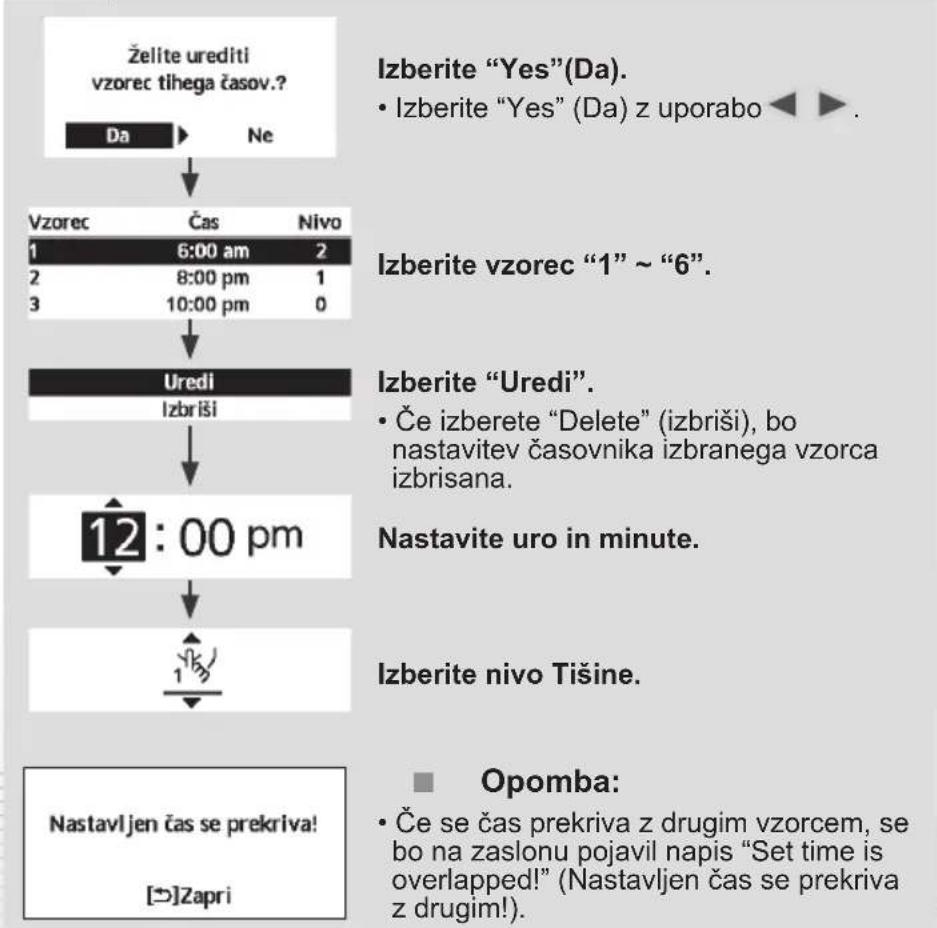


(Način Zaženi Grelnik se začne približno eno minuto, ko je

- Zaženi Grelnik je izklopljen (off).

• Zaženi Grelnik je vklopljen (on).

Opomba:

- Zaženi Grelnik je onemogočen, vedno ko je delovanje že vklopljeno in na zaslonu se izpiše "Onemogočeno zaradi vklopljenega delovanja (ON)".

Onemogočen zaradi vklopa delovanja ON!

[→]Zapri

Izberite to ikono, da bi izbrisali (končali) ali spremenili prednastavljen tedenski časovnik.

Pritisnite, da potrdite izbiro.

Izberite "Yes"(Da).

- Če izberete "No" (ne), se bo zaslon povrnil na Glavni zaslon.

Zelite urediti vzorec Tedenski časovnik? Da Ne Nastavitve časovnika Kopi ja časovnika

• Namestitev časovnika: Izberite namestitev Časovnika, da bi uredili Tedenski časovnik.
• Kopija časovnika: Izberite, da bi kopirali nastavitev časovnika.

Ned Pon Tor Sre Čet Pet Sob — ✓ ✓ ✓ ✓ ✓ — Vseh 6 vzorcev ni nastavljenih! Želite urediti? Da Ne

[Primer nastavitve časovnika]

Izberite dneve, ki jih želite urediti z uporabo ▲. ▼

Će vseh 6 vzorcev ni prednastavljenih, se bo prikazal ta zaslon.

①Izberite vzorec "1" \~ "6".
②Namestite uro in minute Časovnika.
③Izberite vklop/izklop (ON/OFF) časovnika.
④Izberite način delovanja.
⑤ Nastavite temperaturo za oba Območje, 1 in 2 (če ima vaš sistem nastavitve za dva območja).

A / A / ●/ ●/ ●/ ●/ ●/ ● • Izberite način z uporabo ▲ ▼

Sobota: Vzorec 1: Nast. T Obm1 Obm2 ON 25 °C ON 25 °C 45 °C

⑥ Nastavite temperaturo rezervoarja.

Opomba:

• Časovnik je onemogočen, ko je vklopljen Zaženi Grelnik ali vklopljeno stikalo Gretje/Hlajenje.
• Če imate prednastavljen tedenski časovnik na obeh območjih, morate za območje 2 postopek ponoviti.

Izberite za odtajanje zamrznjenih cevi.

Pritisnite, da potrdite izbiro.

(Ko je način sprejet, se bo prikazal spodnji zaslon.)

Zahteva sprejeta!

[→]Zapri

Izberite za ponastavitev predhodnih nastavitev, ko pride do napake.

Pritisnite, da potrdite izbiro.

(Ko je način sprejet, se bo prikazal spodnji zaslon.)

Zahteva sprejeta!

[→]Zapri

- Preden izberete ta način, preverite, da so vse enote izklopljene, saj ta način ponastavi celotni sistem na predhodne nastavitve.

Zaklepanje Daljinskega upravljalnika

Izberite za zaklepanje Daljinskega upravljalnika.

Pritisnite ←, da potrdite izbiro.

(Ko je način sprejet, se bo prikazal spodnji zaslon.)

Želite zakleniti daljinski upravljalnik Da ▶ Ne

Izberite "Yes"(Da).

(Glavni zaslon se bo zaklenil.)

- Če izberete "No" (ne), se bo zaslon povrnil na Glavni zaslon.

Za odklepanje Daljinskega upravljalnika Pritisnite katero koli tipko.

(Ko je način sprejet, se bo prikazal spodnji zaslon.)

Vnesite katero koli 4-mestno število (če je število pravo, se bo zaslon odklenil).

Za ponastavitev pozabljenega gesla (pri delovanju z izklopljenim (OFF) zaslonom)

Pritisnite → in neprekinjeno 5 sekund.

(Ko je način sprejet, se bo prikazal spodnji zaslon.)

Izberite "Reset" (ponastavitev).

1.Geslo je ponavstavljeno na 0000 2.Daljinski upravljalnik je odklenjen

(Zaslon se bo izklopil po 3 sekundah.)
