| Typ produktu | Tepelné čerpadlo vzduch-voda (reverzibilní klimatizace) |
| Značka | Panasonic |
| Model | WHUD07JE5 |
| Použití | Vytápění, chlazení a ohřev teplé užitkové vody |
| Hlavní funkce | Turbo režim, Tichý režim, Týdenní programování, Vynucení TUV, Vynucení záložního vytápění, Nucené odmrazování |
| Ovládání | Dálkový ovladač s displejem a rychlým menu |
| Zámek dálkového ovladače | Ano, pomocí 4místného kódu |
| Resetování chyb | Ano, pomocí menu nebo kombinace tlačítek |
| Programování hodin | Až 6 programů denně, nastavitelných pro každý den v týdnu |
| Správa 2 zón | Možné (nastavení teploty zóny 1 a zóny 2) |
| Napájení | Elektrické (230 V / 50 Hz) – standardní odhad |
| Rozměry (vnitřní jednotka) | Přibližně 800 x 300 x 500 mm (Š x V x H) – odhad |
| Hmotnost (vnitřní jednotka) | Přibližně 30 kg – odhad |
| Chladivo | R32 – odhad pro novější modely |
| Údržba a čištění | Pravidelně čistěte filtry; pro roční údržbu kontaktujte odborníka |
| Bezpečnost | Odemknutí dálkového ovladače kódem; automatické zastavení v případě chyby |
| Náhradní díly a opravitelnost | Kontaktujte autorizovaný servis Panasonic pro díly a opravy |
Často kladené otázky - WHUD07JE5 PANASONIC
Dotazy uživatelů ohledně WHUD07JE5 PANASONIC
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Klimatizace ve formátu PDF zdarma! Najděte svůj návod WHUD07JE5 - PANASONIC a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. WHUD07JE5 značky PANASONIC.
NÁVOD K OBSLUZE WHUD07JE5 PANASONIC
Průvodce Rychlá nabídka
Tepelné čerpadlo vzduch/voda
Návod k instalaci je přiložen.
Výrobní číslo a rok výroby naleznete na typovém štítku.
Guide du menu rapide
Tento průvodce vysvětluje, jak se používá Rychlá nabídka.
Před použitím Rychlé nabídky čtěte celý Návod k použití.

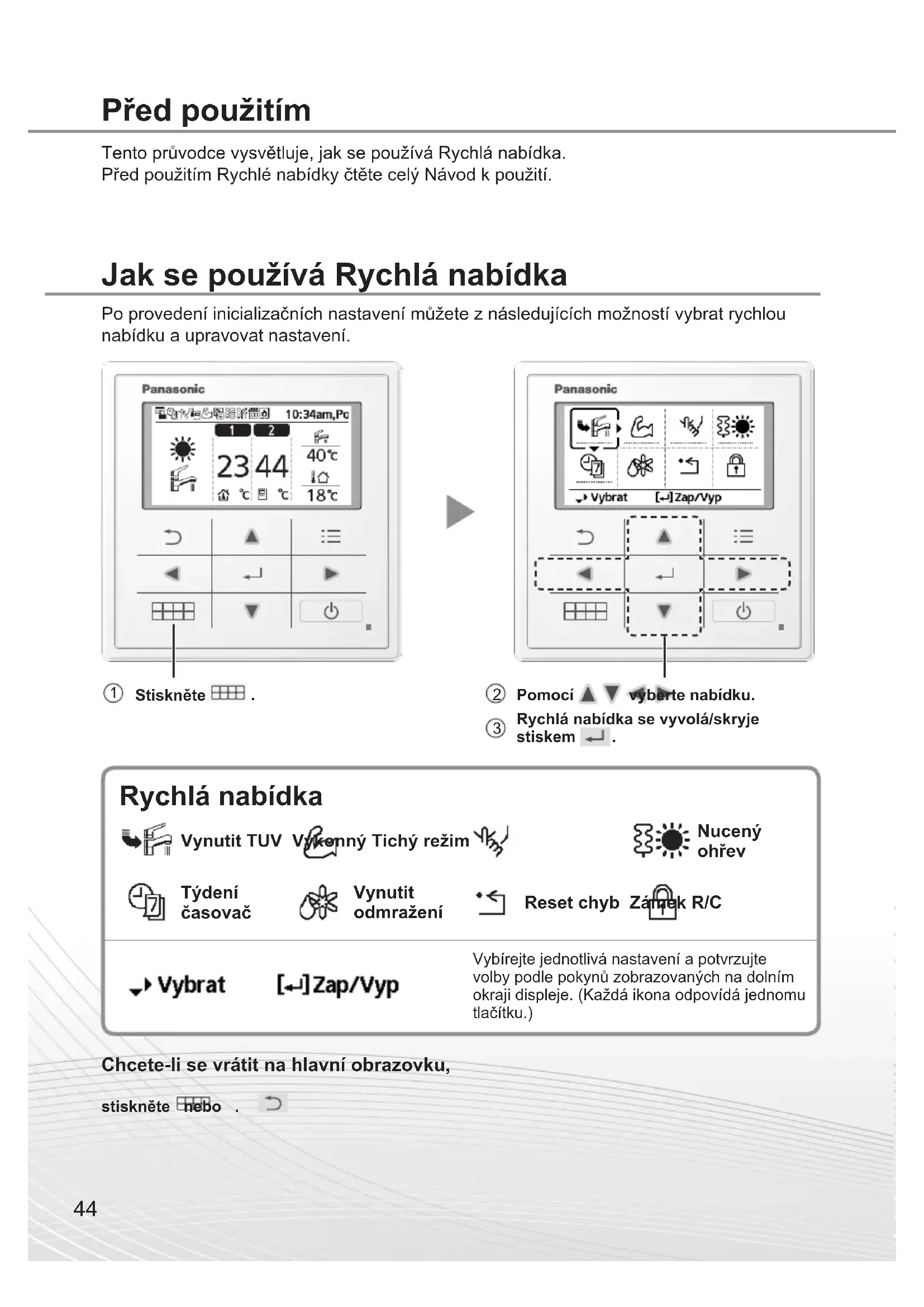

Jak se používá Rychlá nabídka
Po provedení inicializačních nastavení můžete z následujících možností vybrat rychlou nabídku a upravovat nastavení.
② Pomocí ▲ ▼ vyberte nabídku.
③ Rychlá nabídka se vyvolá/skryje stiskem ←.
Rychlá nabídka
Vynutit TUV
Nucený ohřev
Týdení časovač
Vynutit odmražení
Reset chyb
Vybrat
[←]Zap/Vyp
Vybírejte jednotlivá nastavení a potvrzujte volby podle pokynů zobrazovaných na dolním okraji displeje. (Každá ikona odpovídá jednomu tlačítku.)
Chcete-li se vrátit na hlavní obrazovku,
stiskněte nebo
Poznámky o ikoně provozu
Příklad:
- Ikona provozu udává „“ = VYP
- Ikona provozu udává „“ = ZAP
Stiskem potvrdíte výběr.
• Vynucení TUV je vypnuto.
• Vynucení TUV je zapnuto.
■ Poznámka:
• Vynucení TUV je vypnuto, když je zapnuto Vynucení ohřevu.
- Když je vynucení TUV vypnuto, obnoví se původní provoz a režim.
Touto ikonou aktivujete zvýšený výkon chlazení/topení.
Stiskem potvrdíte výběr.
(Výkonný provoz začne přibližně 1 minutu po stisku ← .)
Poznámka:
- Výkonný provoz se vypne nastavením VYPNUTÍ.
Touto ikonou aktivujete tichý provoz.
Stiskem potvrdíte výběr.
(Tichý provoz začne přibližně 1 minutu po stisku ← .)
Touto volbou vynutíte topení.
Stiskem potvrdíte výběr.
(Vynucený ohřev začne přibližně 1 minutu po stisku ← .)
• Vynucený ohřev je vypnut.
• Vynucený ohřev je zapnut.
Poznámka:
- Kdykoliv již probíhá provoz, je nucený ohřev vypnut a zobrazí se hlášení „Vypnuto z důvodu zapnutí!“.
Blokováno z důvodu provozu jednotky!
[→]Zavřít
Touto ikonou vymažete (zrušíte) nebo změníte nastavení týdenního časovače.
Stiskem potvrdíte výběr.
Vyberte „Ano“.
- Pokud vyberete „Ne“, zobrazí se hlavní obrazovka.
- Nastavení časovače: Volbou Nastavení časovače upravte týdenní časovač.
- Kopírování časovače: Touto volbou zkopírujete nastavení časovače.
[Příklad nastavení časovače]
Stiskem ▲ vyberte den nebo dny, které chcete upravit.
Pokud není nastaveno všech 6 vzorů, zobrazí se tato obrazovka.
② Nastavte hodinu a minutu aktivace časovače.
③Vyberte ZAPNUTÍ/VYPNUTÍ časovače.
④ Vyberte provozní režim.
⑤ Nastavte teplotu pro zóny 1 a 2 (pokud máte 2zónový systém).
Poznámka:
- Časovač je vypnut, když je zapnuto vynucené topení nebo přepnutí topení-chlazení.
- Pokud jste nastavili týdenní časovač 2 zón, musíte tento postup opakovat i pro zónu 2.
Nastavte odmražování zamrzlých trubek.
Stiskem potvrdíte výběr.
(Při přijetí režimu se zobrazí následující obrazovka.)
Požadavek akceptován!
[⊃]Zavřít
Touto volbou obnovíte původní nastavení, pokud došlo k chybě.
Stiskem potvrdíte výběr.
(Při přijetí režimu se zobrazí následující obrazovka.)
Požadavek akceptován!
[→]Zavřít
- Před výběrem tohoto režimu se ujistěte, že jsou všechny jednotky vypnuty, protože dojde k obnovení předchozích nastavení celého systému.
Zaškrtnutím tohoto políčka zamknete dálkový ovladač.
Stiskem potvrdíte výběr.
(Při přijetí režimu se zobrazí následující obrazovka.)
Přejete si uzamknout dálkový ovladač?
Ne
Vyberte „Ano“.
(Uzamkne se hlavní obrazovka.)
- Pokud vyberete „Ne“, zobrazí se hlavní obrazovka.
Odemknutí dálkového ovladače Stiskněte libovolné tlačítko.
(Při přijetí režimu se zobrazí následující obrazovka.)
Zadejte 4 číslice (při zadání správného hesla se obrazovka odemkne).
Obnovení zapomenutého hesla (na obrazovce VYPNUTÍ) Tiskněte ↩, ← a ▶ nepřetržitě po dobu 5 sekund.
(Při přijetí režimu se zobrazí následující obrazovka.)
Vyberte „Reset“.
(Obrazovka se vypne za 3 sekundy.)
