Produkttype	Luft-til-vand varmepumpe (reversibelt klimaanlæg)
Mærke	Panasonic
Model	WHUD07JE5
Anvendelse	Opvarmning, køling og produktion af varmt brugsvand
Hovedfunktioner	Turbo-tilstand, Stille-tilstand, Ugentlig programmering, Tvang for VVB, Tvang for backupvarme, Tvungen afrimning
Betjening	Fjernbetjening med display og hurtigmenu
Låsning af fjernbetjening	Ja, med 4-cifret kode
Nulstilling af fejl	Ja, via menu eller tastekombination
Urprogrammering	Op til 6 programmer pr. dag, justerbare pr. ugedag
Zone 2-styring	Muligt (temperaturindstilling zone 1 og zone 2)
Strømforsyning	Elektrisk (230 V / 50 Hz) – standard estimat
Mål (indendørsenhed)	Ca. 800 x 300 x 500 mm (B x H x D) – estimat
Vægt (indendørsenhed)	Ca. 30 kg – estimat
Kølemiddel	R32 – estimat for nyere modeller
Vedligeholdelse og rengøring	Rengør filtrene regelmæssigt; kontakt en professionel til årlig vedligeholdelse
Sikkerhed	Låsning af fjernbetjening med kode; automatisk stop ved fejl
Reservedele og reparationsmuligheder	Kontakt en autoriseret Panasonic-service for dele og reparationer

Ofte stillede spørgsmål - WHUD07JE5 PANASONIC

Hvordan aktiverer jeg Turbo-tilstanden (kraftig opvarmning)?

I hurtigmenuen skal du vælge Turbo-ikonet og trykke på bekræftelsestasten. Turbo-tilstanden varer 30 minutter og kan forlænges op til maksimalt 90 minutter.

Hvordan programmerer jeg en uges opvarmning?

Gå til menuen Ugentlig prog. i hurtigmenuen. Vælg dage, derefter programmer 1 til 6. For hvert program indstilles tid, temperatur og tilstand (tændt/slukket).

Hvad gør jeg ved en fejlkode på skærmen?

Brug funktionen Nulstilling af fejlkoder i hurtigmenuen. Sørg for at alle enheder er slukket, inden du bekræfter.

Hvordan låser jeg fjernbetjeningen?

I hurtigmenuen skal du vælge Lås fjernbetjening og bekræfte. Indtast en 4-cifret kode efter eget valg. For at låse op skal du trykke på en vilkårlig tast og derefter indtaste koden.

Hvordan tvinger jeg en varmtvandsbelastning (VVB)?

I hurtigmenuen skal du vælge ikonet Tvungen afvigelse for 1 VVB-belastning. Dette aktiverer beholdernes backup-modstand for hurtig opvarmning af vandet.

Hvordan aktiverer jeg stille tilstand?

Vælg ikonet Stille tilstand i hurtigmenuen. Du kan vælge mellem 3 stille niveauer (niveau 3 er det mest stille). Det er muligt at programmere en timer.

Hvordan tvinger jeg backupvarmen?

I hurtigmenuen skal du vælge Tving opvarmning for at aktivere den elektriske backup-modstand. Bemærk at denne indstilling er deaktiveret, hvis systemet kører.

Hvordan afrimer jeg frosne rør?

Brug funktionen Afrimning i hurtigmenuen. Bekræft anmodningen; skærmen viser 'Anmodning accepteret'.

Hvad gør jeg, hvis jeg har glemt låsekoden til fjernbetjeningen?

Under STOP-skærmen, tryk samtidigt på tasterne ↗ og i 5 sekunder. En nulstillingsmenu vises; vælg 'Reset' for at sætte koden til 0000.

Hvordan indstiller jeg uret til ugentlig programmering?

I menuen Ugentlig prog. skal du vælge 'Urprogrammering'. Vælg et program (1 til 6), indstil timer og minutter, og angiv derefter ønsket tilstand og temperatur.

BRUGSANVISNING WHUD07JE5 PANASONIC

Hurtig menuvejledning

Luft-til-vand varmepumpe

Installationsvejledning vedhæftet.

For serienummer og produktionsår henvises der til typeskiltet.

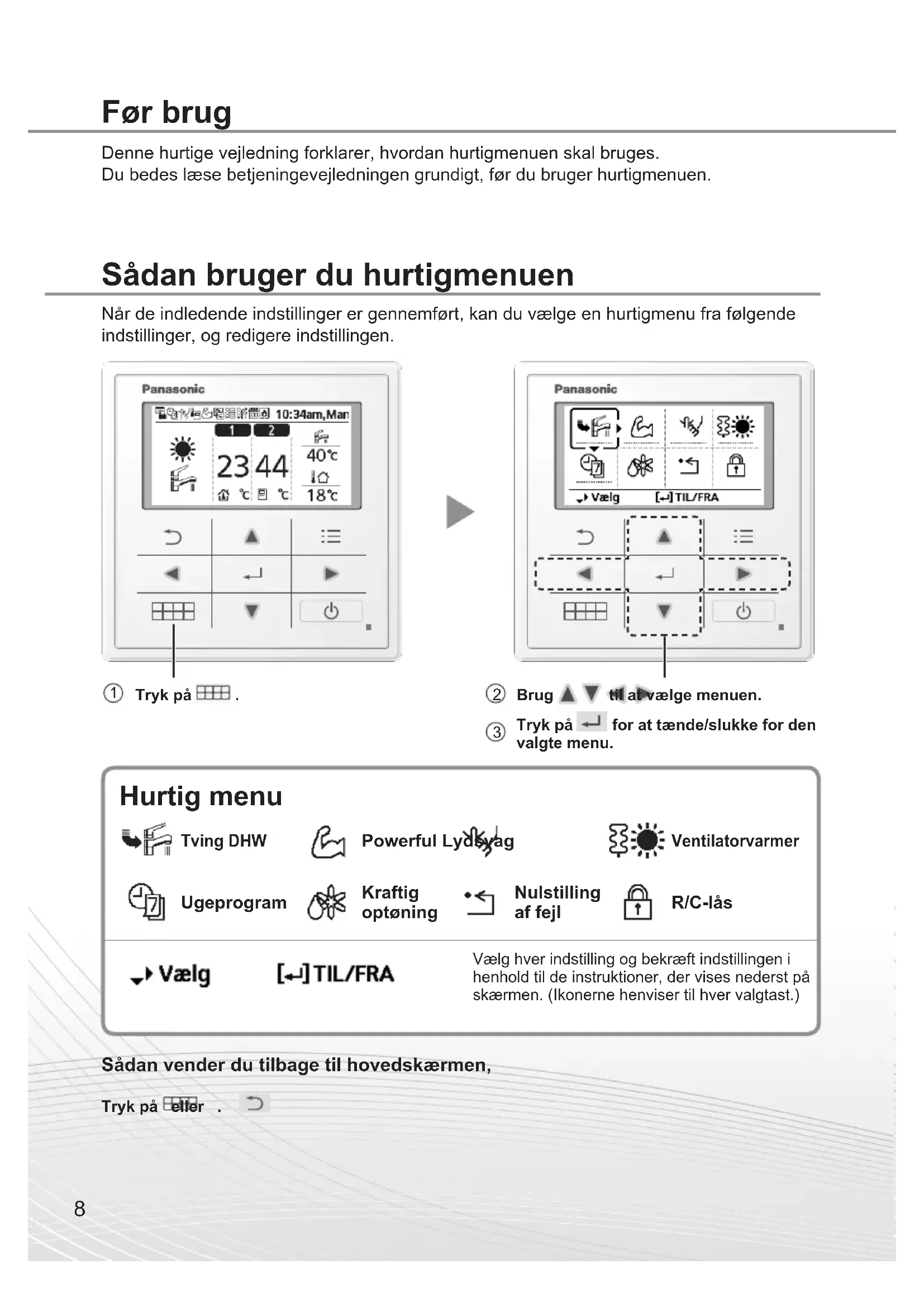

Denne hurtige vejledning forklarer, hvordan hurtigmenuen skal bruges.

Du bedes læse betjeningevejledningen grundigt, før du bruger hurtigmenuen.

Sådan bruger du hurtigmenuen

Når de indledende indstillinger er gennemført, kan du vælge en hurtigmenu fra følgende indstillinger, og redigere indstillingen.

② Brug ▲ ▼ til at vælge menuen.
③ Tryk på ← for at tænde/slukke for den valgte menu.

Hurtig menu

Tving DHW

Powerful Lydsvag

Ventilatorvarmer

Ugeprogram

Kraftig optøning

Nulstilling af fejl

R/C-lås

Vælg

[←] TIL/FRA

Vælg hver indstilling og bekræft indstillingen i henhold til de instruktioner, der vises nederst på skærmen. (Ikonerne henviser til hver valgtast.)

Sådan vender du tilbage til hovedskærmen,

Tryk på eller .

Noter om betjeningsikon

Eksempel:

- Betjeningsikon indikeres med “...”=FRA

- Betjeningsikon indikeres med “” = TIL

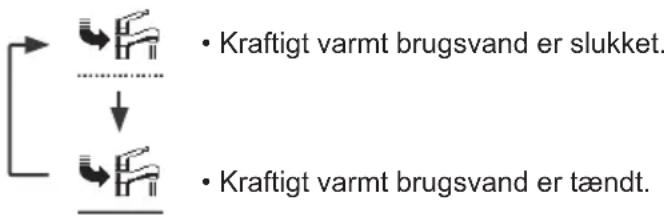

Vælg dette ikon for at tænde eller slukke tankens varme brugsvand.

Tryk på for at bekræfte dit valg.

- Kraftigt varmt brugsvand er slukket.

- Kraftigt varmt brugsvand er tændt.

Bemærk:

• Kraftigt varmt brugsvand er deaktiveren når det kraftige varmelegeme er tændt.
• Når det kraftige varme brugsvand er slukket, bør funktionen & tilstanden skifte tilbage til den forrige gemte status.

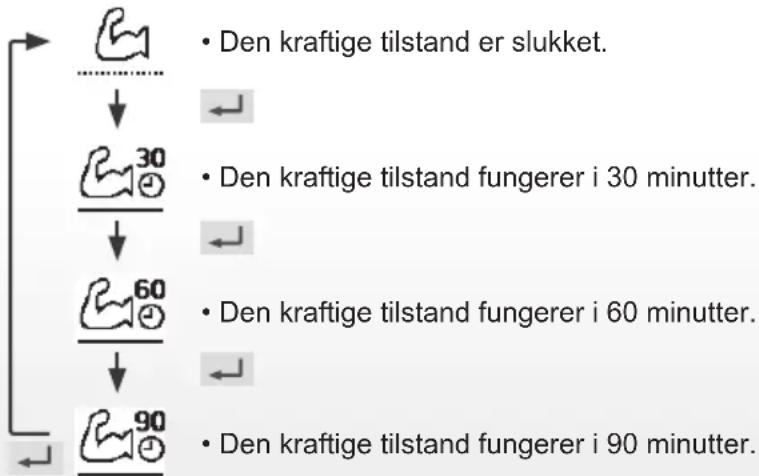

Vælg dette ikon for at køre varme/kølesystemet kraftigt.

Tryk på for at bekræfte dit valg.

(Den kraftige drift starter ca. 1 minut efter der er trykket på

Bemærk:

- Kraftig bliver deaktiveret när funktionen er slukket

Tryk på for at bekræfte dit valg.

(Den stille drift starter cirka 1 minut efter der er trykket på )

Vælg for at tvinge varmelegemets til at tænde.

Tryk på for at bekræfte dit valg.

(Tilstanden kraftigt varmelegeme starter cirka 1 minut efter der er trykket på

- Kraftigt varmelegeme er slukket.

- Kraftigt varmelegeme er tændt.

Bemærk:

- Force-varmer er deaktiveret når driften allerede er i gang og "Deaktiveret grundet drift TIL!" vil blive vist.

Vælg dette ikon for at slette (annullere) eller ændre den forudindstillede ugentlige timer.

Tryk på for at bekræfte dit valg.

Vælg "JA".

- Hvis du vælger "NEJ", vender skærmen tilbage til hovedskærmen.

- Program setup: Vælg opsætning af timer for at redigere den ugentlige timer. - Kopier program: Vælg at kopiere en timer-indstilling.

[Eksempel på en timer-opsætning]

Vælg den/de dag (e), du ønsker at redigere ved hjælp af ▲-knapperne.

Hvis alle 6 mønstre ikke er forudindstillet, vil dette skærmbillede blive vist.

Søn Man Tirs Ons Tors Fre Lør 1. 12:00am TIL 25/20°C 40°C 2. 2:00am TIL 25/25°C 40°C 3. 4:00am TIL 30/20°C 40°C ① ② ③ ④ ⑤ ⑥

①Vælg mønster "1" \~ "6".
②Indstil timerens time og minutter.
③Vælg tændt/slukket for timeren.
④Vælg driftstilstanden.

• Vælg tilstand ved hjælp af ▲-knapperne.

⑤ Indstil temperaturen for både zone 1 og 2 (hvis dit system har en indstilling med 2 zoner).

Lørdag: Progr. 1: Temp. Zone1 TIL 25 °C Zone2 TIL 25 °C 45 °C

⑥Indstil tankens temperatur.

Bemærk:

• Timeren er deaktiveret, når det kraftige varmelegeme tændes eller Varme-Køle SW er aktiveret.
• Hvis du har forudindstillet den ugentlige timer på 2 zoner, skal du gentage den samme procedure med zone 2.

Vælg at afrime de frosne rør.

Tryk på for at bekræfte dit valg.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Valg accepteret!

[→]Luk

Vælg for at gendanne de tidligere indstillinger, når der er opstået en fejl.

Tryk på for at bekræfte dit valg.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Valg accepteret!

[?]Luk

- Sørg for, at alle enheder er slukket, før du vælger denne tilstand, som genskaber hele systemet til de tidligere indstillinger.

Simple line icon of a padlock inside a square frame (no text or symbols)

R/C-lås

Vælg at låse fjernbetjeningen.

Tryk på for at bekræfte dit valg.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Vil du lâse betjen.? JA NEJ

Vælg "JA".

(Hovedskærmen bliver låst.)

- Hvis "NEJ" er valgt, vil skærmen vende tilbage til hovedskærmen.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Indtast 4 cifre (hvis nummeret er korrekt, og skærmen bliver låst op).

For at nulstille glemt adgangskode (under drift OFF-skærm)

Tryk ↩ og dernæst i 5 sekunder.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Vælg "Reset".

1. Adgangskode er nulst. til 0000

2.Kontrolpanel er låst op

(Skærmen slukker efter 3 sekunder).

- Kraftvarmeapparat er deaktivert när systemet allerede er på og "Deaktivert pga. Drift PÅ!" vises.

Deaktivert pga. drift PÅ!

[Lukk

Velg dagen(e) som du vil redigere med ▲-knappene.

Forespørsel godtatt!

[→]Lukk

Forespørsel godtatt!

[+]Lukk
