Produkttyp	Luft-Wasser-Wärmepumpe (reversible Klimaanlage)
Marke	Panasonic
Modell	WHUD07JE5
Verwendung	Heizen, Kühlen und Warmwasserbereitung
Hauptfunktionen	Turbo-Modus, Silent-Modus, Wochenprogrammierung, WW-Erzwingung, Notheizung erzwingen, Abtauen erzwingen
Steuerung	Fernbedienung mit Display und Schnellmenü
Fernbedienungssperre	Ja, mit 4-stelligem Code
Fehlerrücksetzung	Ja, über Menü oder Tastenkombination
Uhrzeitprogrammierung	Bis zu 6 Programme pro Tag, einstellbar für jeden Wochentag
2-Zonen-Verwaltung	Möglich (Temperatureinstellung Zone 1 und Zone 2)
Stromversorgung	Elektrisch (230 V / 50 Hz) – Standardannahme
Abmessungen (Innengerät)	Ca. 800 x 300 x 500 mm (B x H x T) – Schätzung
Gewicht (Innengerät)	Ca. 30 kg – Schätzung
Kältemittel	R32 – Schätzung für neuere Modelle
Wartung und Reinigung	Filter regelmäßig reinigen; für die jährliche Wartung einen Fachmann hinzuziehen
Sicherheit	Fernbedienungsentsperrung per Code; automatische Abschaltung bei Fehler
Ersatzteile und Reparierbarkeit	Wenden Sie sich für Teile und Reparaturen an einen autorisierten Panasonic-Service

Häufig gestellte Fragen - WHUD07JE5 PANASONIC

Wie aktiviere ich den Turbo-Modus (starke Heizung)?

Wählen Sie im Schnellmenü das Turbo-Symbol und drücken Sie die Bestätigungstaste. Der Turbo-Modus dauert 30 Minuten, verlängerbar bis maximal 90 Minuten.

Wie programmiere ich eine Heizwoche?

Gehen Sie im Schnellmenü zum Menü Wochenprog.. Wählen Sie die Tage und dann die Programme 1 bis 6. Stellen Sie für jedes Programm Uhrzeit, Temperatur und Modus (Ein/Aus) ein.

Was tun bei einem Fehlercode auf dem Display?

Nutzen Sie die Funktion Fehlercodes zurücksetzen im Schnellmenü. Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie bestätigen.

Wie sperre ich die Fernbedienung?

Wählen Sie im Schnellmenü Fernbedienungssperre und bestätigen Sie. Geben Sie einen 4-stelligen Code Ihrer Wahl ein. Zum Entsperren drücken Sie eine beliebige Taste und geben dann den Code ein.

Wie erzwinge ich eine Warmwasserladung (WW)?

Wählen Sie im Schnellmenü das Symbol Erzwingen für 1 WW-Ladung. Dies aktiviert den Notheizstab des Speichers, um das Wasser schnell zu erhitzen.

Wie aktiviere ich den Silent-Modus?

Wählen Sie das Symbol Silent-Modus im Schnellmenü. Sie können zwischen 3 Stufen der Geräuschminderung wählen (Stufe 3 ist am leisesten). Es ist möglich, einen Timer zu programmieren.

Wie erzwinge ich die Notheizung?

Wählen Sie im Schnellmenü Heizung erzwingen, um den elektrischen Notheizstab zu aktivieren. Beachten Sie, dass diese Option deaktiviert ist, wenn das System in Betrieb ist.

Wie taue ich gefrorene Rohre ab?

Nutzen Sie die Funktion Abtauen im Schnellmenü. Bestätigen Sie die Anfrage; das Display zeigt 'Anfrage angenommen' an.

Was tun, wenn ich den Sperrcode der Fernbedienung vergessen habe?

Halten Sie bei ausgeschaltetem Betriebsdisplay gleichzeitig die Tasten ↗ und Bestätigungstaste für 5 Sekunden gedrückt. Ein Rücksetzungsmenü erscheint; wählen Sie 'Reset', um den Code auf 0000 zurückzusetzen.

Wie stelle ich die Uhr für die Wochenprogrammierung ein?

Wählen Sie im Menü Wochenprog. die Option 'Uhrzeit programmieren'. Wählen Sie ein Programm (1 bis 6), stellen Sie Stunden und Minuten ein, und legen Sie dann den gewünschten Modus und die Temperatur fest.

BEDIENUNGSANLEITUNG WHUD07JE5 PANASONIC

Schnellmenü-Anleitung

Luft/Wasser-Wärmepumpe

Installationsanleitung liegt bei.

Auf dem Typenschild fi nden Sie Seriennummer und Baujahr.

Hızlı Menü Kılavuzu

Hava-Su Isi Pompası

Diese Kurzanleitung beschreibt die Verwendung des Schnellmenüs.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Schnellmenü verwenden.

Verwendung des Schnellmenüs

Im Anschluss an die Grundeinstellungen können über das Schnellmenü weitere Einstellungen vorgenommen werden.

① Drücken Sie die Taste ☐.

Panasonic Wählen [→]EIN/AUS

② Wählen Sie mit Hilfe von das Menü aus.

Drücken Sie ←, um die ausgewählte Funktion ein- oder auszuschalten bzw. einzustellen.

Schnellmenü Manuelle Warmwasserbereitung Leistungsbetrieb Flüsterbetrieb Man. E-Heizung Wochentimer Manueller Abtaubetrieb Fehler-Reset Sperre der Bedieneinheit Wählen [←]EIN/AUS Zum Auswählen und Bestätigen werden am unteren Rand des Displays entsprechende Hinweise zur Tastenbedienung gegeben.

So kehren Sie zum Hauptbildschirm zurück:

Drücken Sie bzw. .

Hinweise zum Betriebssymbol

Beispiel:

- Betriebssymbol, “==AUS

- Betriebssymbol, “=EIN

Manuelle Warmwasserbereitung

Wählen Sie dieses Symbol, um die Warmwasserbereitung manuell ein- bzw. auszuschalten.

Drücken Sie, um die Auswahl zu bestätigen.

- „Manuelle Warmwasserbereitung“ ist ausgeschaltet.

- „Manuelle Warmwasserbereitung“ ist eingeschaltet.

Hinweise:

• „Manuelle Warmwasserbereitung“ ist deaktiviert, wenn „Manueller Heizbetrieb“ eingeschaltet ist.
• Wenn „Manuelle Warmwasserbereitung“ ausgeschaltet wird, kehrt das Gerät wieder zur vorherigen Betriebsart und zum vorherigen Betriebszustand zurück.

Wählen Sie dieses Symbol, um das Heiz-/Kühlsystem mit erhöhter Leistung zu betreiben.

Drücken Sie, um die Auswahl zu bestätigen.

(Der Leistungsbetrieb beginnt ca. 1 Minute, nachdem gedrückt wird.)

Hinweis:

- Der Leistungsbetrieb wird deaktiviert, wenn das Gerät ausgeschaltet wird.

Wählen Sie dieses Symbol, damit das Gerät mit reduziertem Schallpegel betrieben wird.

Drücken Sie, um die Auswahl zu bestätigen.

(Der Flüsterbetrieb beginnt ca. 1 Minute, nachdem gedrückt wird.)

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#cfc,stroke:#333
    style H fill:#fcc,stroke:#333
    style I fill:#ffc,stroke:#333

    note right of A
        Wählen Sie „Ja”.
        • Wählen Sie „Ja” mit Hilfe der Tasten bzw ▶
    end

    note right of B
        Wählen Sie Programm „1“ bis „6”.
    end
    note right of F
        Wählen Sie „Bearbeiten”.
        • Wenn Sie „Löschen“ wählen, wird die Timer-Einstellung des ausgewählten Programms gelöscht.
    end
    note right of G
        Stellen Sie Stunde und Minuten ein.
    end
    note right of H
        Wählen Sie die Stufe des Flüsterbetriebs.
    end

Wählen Sie diese Option, um die elektrische Not-Heizung einzuschalten.

Drücken Sie, um die Auswahl zu bestätigen.

(Der Not-Heizbetrieb beginnt ca. 1 Minute, nachdem gedrückt wird.)

• Der Not-Heizbetrieb ist ausgeschaltet.
• Der Not-Heizbetrieb ist eingeschaltet.

Hinweis:

- Wenn das Gerät bereits eingeschaltet ist, ist der Not-Heizbetrieb deaktiviert und es wird „Deaktiviert, weil Gerät eingeschaltet!“ angezeigt.

Deaktiviert, weil das Gerät eingeschaltet ist!

[→]Schließ.

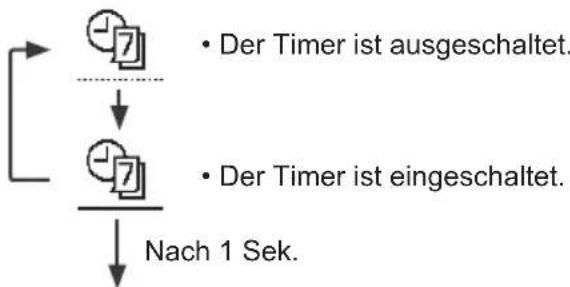

Wählen Sie dieses Symbol zum Ein- und Ausschalten sowie zum Einstellen des Wochentimers.

Drücken Sie, um die Auswahl zu bestätigen.

Wählen Sie „Ja“.

- Wenn Sie „Nein“ wählen, wird wieder der Hauptbildschirm angezeigt.

• Einrichten des Timers: Wählen Sie „Einrichten des Timers“, um den Wochentimer zu bearbeiten.
• Kopieren des Timers: Wählen Sie diese Option, um eine Timer-Einstellung zu kopieren.

[Beispiel für die Einrichtung des Timers]

Wählen Sie die Tage, die Sie bearbeiten möchten, mit Hilfe der Tasten bzw.

Wenn keines der 6 Programme eingestellt ist, wird dieser Bildschirm angezeigt.

① Wählen Sie eines der Programme „1“ bis „6“.
② Stellen Sie die Stunden und Minuten des Timers ein.
③ Wählen Sie EIN/AUS für den Timer.
④ Wählen Sie die gewünschte Betriebsart.

- Verwenden Sie zum Auswählen die Tasten Abzw.

⑤ Stellen Sie die Temperatur für Heizkreis 1 und 2 ein (falls Ihr System über über 2 Heizkreise verfügt).

Samstag: Progr. 1: Soltemp. HK1 EIN 25 °C HK2 EIN 25 °C 45 °C

⑥ Stellen Sie die Temperatur des Warmwasserspeichers ein.

Hinweise:

• Der Timer wird deaktiviert, wenn der Not-Heizbetrieb eingeschaltet oder der Kühlen/Heizen-Schalter aktiviert ist.
• Wenn der Wochentimer für 2 Heizkreise eingestellt werden soll, muss auf gleiche Weise für Heizkreis 2 verfahren werden.

Manueller Abtaubetrieb

Wählen Sie diese Option, um das Außengerät abzutauen.

Drücken Sie um die Auswahl zu bestätigen.

(Wenn der Abtaubetrieb möglich ist, wird der nachfolgende Hinweis angezeigt.)

Befehl ausgeführt!

[→]Schließ.

Wählen Sie diese Option, um nach dem Auftreten und dem Beheben eines Fehlers zum Normalbetrieb zurückzukehren.

Drücken Sie, um die Auswahl zu bestätigen.

(Wenn ein Quittieren des Fehlers möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Befehl ausgeführt!

[→]Schließ.

- Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie diesen Modus auswählen, mit dem das ganze System wieder auf die vorherigen Einstellungen zurückgesetzt wird.

Simple icon of a padlock inside a square frame (no text or symbols)

Sperre der Bedieneinheit

Wählen Sie diese Option, um die Bedieneinheit zu sperren.

Drücken Sie, um die Auswahl zu bestätigen.

(Wenn ein Sperren der Bedieneinheit möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Möchten Sie die Bedieneinheit sperren?

Nein

Wählen Sie „Ja“.

(Der Hauptbildschirm wird gesperrt.)

- Wenn „Nein“ ausgewählt ist, wird wieder der Hauptbildschirm angezeigt.

Entsperren der Bedieneinheit: Drücken Sie eine beliebige Taste.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Geben Sie die vierstellige Nummer zum Entsperren der Bedieneinheit ein. Ist die Nummer korrekt, wird die Bedieneinheit entsperrt.

Zum Zurücksetzen eines vergessenen Passworts (unter dem Bildschirm „Bedienung AUS“)

Drücken Sie ↩ und kontinuierlich 5 Sekunden lang.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Wählen Sie „Reset“.

1.Kennwort zurück auf 0000 2.Bedieneinheit entsperrt

(Der Bildschirm wird nach 3 Sekunden ausgeschaltet.)
