WHUD07JE5 - Condizionatore PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa di calore aria-acqua (condizionatore reversibile)
Marca	Panasonic
Modello	WHUD07JE5
Utilizzo	Riscaldamento, raffreddamento e produzione di acqua calda sanitaria
Funzioni principali	Modalità Turbo, Modalità Silenzioso, Programmazione settimanale, Forzatura ACS, Forzatura riscaldamento di emergenza, Sbrinamento forzato
Comando	Telecomando con display e menu rapido
Blocco telecomando	Sì, con codice a 4 cifre
Reset errori	Sì, tramite menu o combinazione di tasti
Programmazione orologio	Fino a 6 programmi al giorno, regolabili per giorno della settimana
Gestione 2 zone	Possibile (regolazione temperatura zona 1 e zona 2)
Alimentazione	Elettrica (230 V / 50 Hz) – stima standard
Dimensioni (unità interna)	Circa 800 x 300 x 500 mm (L x A x P) – stima
Peso (unità interna)	Circa 30 kg – stima
Refrigerante	R32 – stima per modelli recenti
Manutenzione e pulizia	Pulire regolarmente i filtri; rivolgersi a un professionista per la manutenzione annuale
Sicurezza	Sblocco telecomando con codice; arresto automatico in caso di errore
Ricambi e riparabilità	Contattare un centro assistenza autorizzato Panasonic per ricambi e riparazioni

Domande frequenti - WHUD07JE5 PANASONIC

Come attivare la modalità Turbo (riscaldamento potente)?

Nel menu rapido, seleziona l'icona Turbo e premi il tasto di conferma. La modalità Turbo dura 30 minuti, rinnovabile fino a un massimo di 90 minuti.

Come programmare una settimana di riscaldamento?

Accedi al menu Prog. settim. nel menu rapido. Seleziona i giorni, poi i programmi da 1 a 6. Per ogni programma, imposta l'ora, la temperatura e la modalità (accensione/spegnimento).

Cosa fare in caso di codice errore sul display?

Utilizza la funzione Reset dei codici errore nel menu rapido. Assicurati che tutte le unità siano spente prima di confermare.

Come bloccare il telecomando?

Nel menu rapido, seleziona Blocco telecomando e conferma. Inserisci un codice a 4 cifre a tua scelta. Per sbloccare, premi un tasto qualsiasi e inserisci il codice.

Come forzare una carica di acqua calda sanitaria (ACS)?

Nel menu rapido, seleziona l'icona Deroga forzata per 1 carica ACS. Attiva la resistenza di emergenza del boiler per riscaldare rapidamente l'acqua.

Come attivare la modalità silenziosa?

Seleziona l'icona Modalità Silenzioso nel menu rapido. Puoi scegliere tra 3 livelli di silenziosità (il livello 3 è il più silenzioso). È possibile programmare un timer.

Come forzare il riscaldamento di emergenza?

Nel menu rapido, scegli Forzatura riscaldamento per attivare la resistenza elettrica di emergenza. Nota che questa opzione è disattivata se il sistema è in funzione.

Come sbrinare i tubi ghiacciati?

Utilizza la funzione Sbrinamento nel menu rapido. Conferma la richiesta; il display mostrerà 'Richiesta accettata'.

Cosa fare se ho dimenticato il codice di blocco del telecomando?

Sul display di SPEGNIMENTO, premi contemporaneamente i tasti ↗ e per 5 secondi. Appare un menu di reset; seleziona 'Reset' per riportare il codice a 0000.

Come regolare l'orologio per la programmazione settimanale?

Nel menu Prog. settim., seleziona 'Programmazione orologio'. Scegli un programma (da 1 a 6), imposta ore e minuti, poi definisci la modalità e la temperatura desiderate.

MANUALE UTENTE WHUD07JE5 PANASONIC

Guida rapida dei menu

Pompa di calore aria-acqua

Istruzioni per l'installazione allegate.

Per il numero di serie e l'anno di produzione, fare riferimento alla targhetta di identificazione.

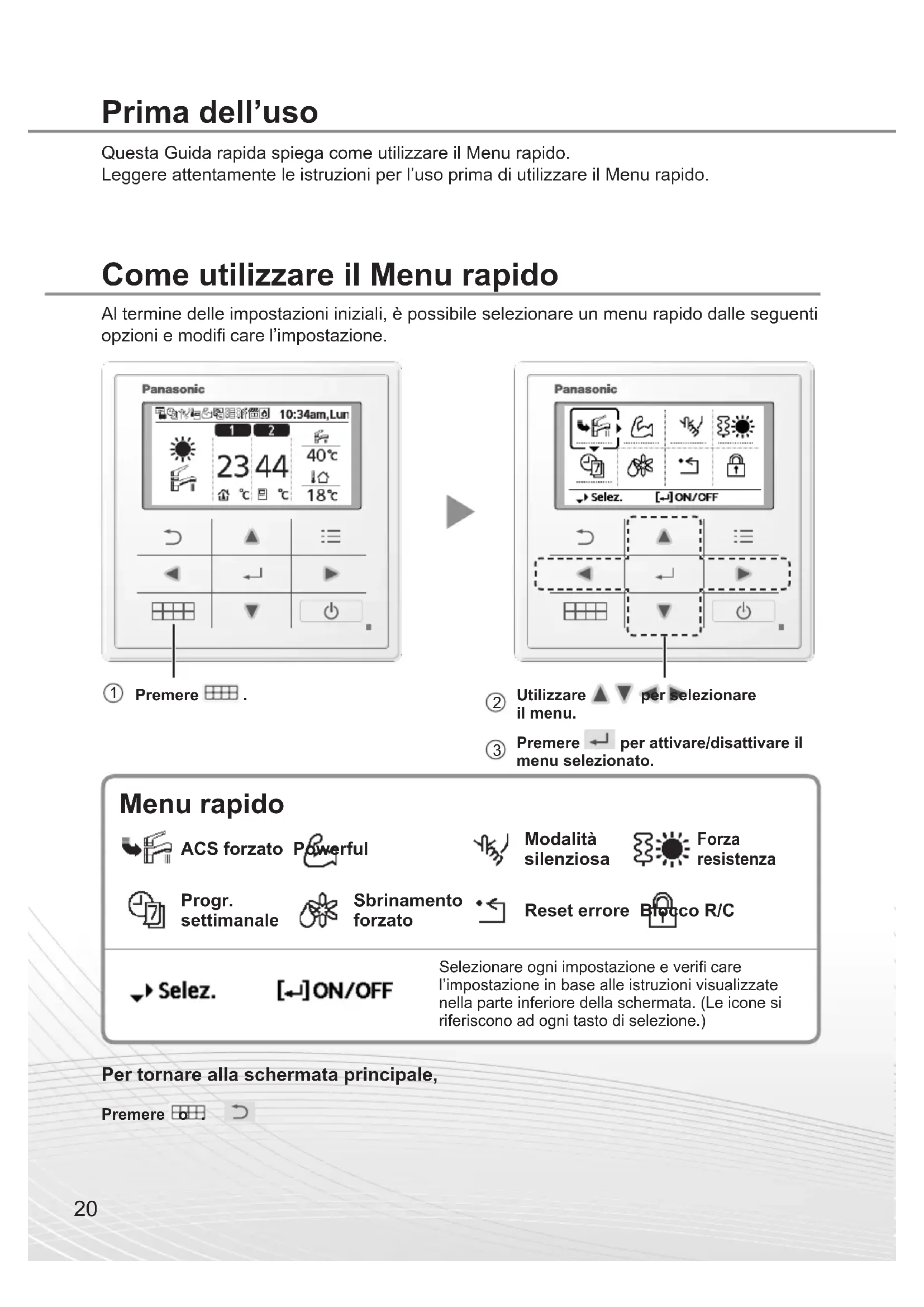

Questa Guida rapida spiega come utilizzare il Menu rapido.

Leggere attentamente le istruzioni per l'uso prima di utilizzare il Menu rapido.

Come utilizzare il Menu rapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalle seguenti opzioni e modifi care l'impostazione.

② Utilizzare ▲ ▼ per selezionare il menu.
③ Premere ← per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Modalità silenziosa

Forza resistenza

Progr. settimanale

Sbrinamento forzato

Reset errore

Selez.

[←]ON/OFF

Selezionare ogni impostazione e verifi care l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Le icone si riferiscono ad ogni tasto di selezione.)

Per tornare alla schermata principale,

Premere o

Note sull'icona operativa

Esempio:

- Icona operativa indicata con “...”=OFF

- Icona operativa indicata con “” = ON

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere per confermare la scelta.

• ACS forzato è disattivato.

- ACS forzato è attivato.

Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

Selezionare questa icona per azionare in a massima potenza l'impianto di riscaldamento/raffreddamento.

Premere per confermare la scelta.

(II funzionamento Powerful si avvia circa 1 minuto dopo la pressione di

Nota:

- La modalità Powerful viene disabilitata quando si spegne il funzionamento.

Selezionare questa icona per un funzionamento silenzioso.

Premere per confermare la scelta.

(Il funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ← .)

    G["Selezionare "Si"."] --> H["• Selezionare "Si" con i pulsanti ◀ ▶ ▶"]

    I["Selezionare il programma "1" ~ "6"."] --> J["Selezionare "Modifi ca"."]
    J --> K["• Se si seleziona "Elimina", l'impostazione del timer del programma selezionato viene eliminata."]
    K --> L["Impostare ora e minuti."]
    L --> M["Impostare il livello della modalità Silenz."]

    N["Nota:"] --> O["• Se l'ora si sovrappone con un altro programma, sullo schermo viene visualizzato "L'ora impostata si sovrappone"."]

Selezionare per forzare l'attivazione della resistenza.

Premere per confermare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto 🚗)

- Resistenza forzata è disattivato.

- Resistenza forzata è attivato.

Nota:

- Resistenza forzata viene disabilitata quando l'operazione è già attivata e viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[→]Chiudi

Selezionare questa icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere per confermare la scelta.

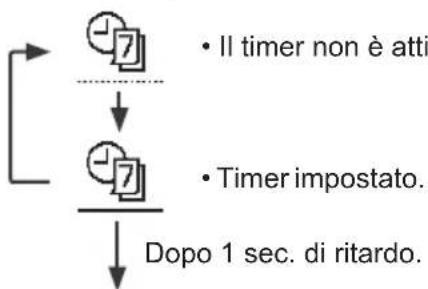


Selezionare "Si".

- Se si seleziona "No", si torna alla schermata principale.

• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.
• Copia orari: Selezionare per copiare una confi gurazione orario.


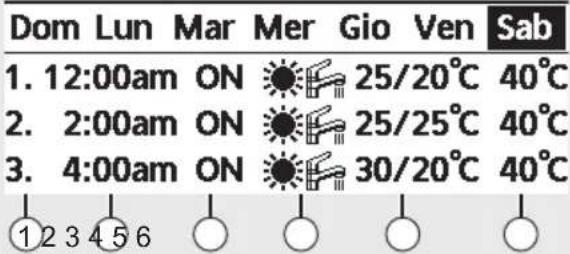

[Esempio di Confi gurazione orari]

Selezionare il giorno in cui eseguire la modifi ca con i pulsanti ▲. ▼

Tutti e 6 i programmi non sono impostati Modificarli? Sì ← No

Se non sono preimpostati tutti i 6 programmi, viene visualizzata questa schermata.

① Selezionare il programma “1” \~ “6”.
②Impostare l'ora e i minuti del timer.
③Selezionare ON/OFF del timer.
④Selezionare la modalità operativa.

A / A F/ ●/ ●/ ●/ ●/ ● • Selezionare la modalità con i pulsanti ▲.

⑤ Impostare la temperatura delle zone 1 e 2 (se il sistema dispone di impostazione di 2 zone).

Sabato: Progr. 1: Imp. temp. Zona1 ON 25 °C Zona2 ON 25 °C 45 °C

⑥Impostare la temperatura del serbatoio.

Nota:

- Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff.

- Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Selezionare per avviare la funzione sbrinamento.

Premere per confermare la scelta.

(Quando si accetta la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[→]Chiudi

Selezionare per ripristinare le precedenti impostazioni quando si verifi ca un errore.

Premere per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[→]Chiudi

- Assicurarsi che tutte le unità siano spente prima di selezionare questa modalità che ripristina le impostazioni predefi nite dell'intero sistema.

Simple line icon of a padlock inside a square frame (no text or symbols)

Blocco R/C

Selezionare per bloccare il telecomando.

Premere per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Bloccare il controllo remoto?

No

Selezionare "Si".

(La schermata principale viene bloccata.)

- Se si seleziona "No", si torna alla schermata principale.

Per sbloccare il telecomando

Premere un tasto.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Immettere 4 cifre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente, e per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Selezionare "Reset".

1. Password 0000
2. Il comando remoto è sbloccato

(Lo schermo si spegne dopo 3 secondi.)
