WHUD07JE5 - Klimatyzator PANASONIC - Bezpłatna instrukcja obsługi

Typ produktu	Pompa ciepła powietrze-woda (klimatyzator odwracalny)
Marka	Panasonic
Model	WHUD07JE5
Zastosowanie	Ogrzewanie, chłodzenie i produkcja ciepłej wody użytkowej
Główne funkcje	Tryb Turbo, Tryb Ciszy, Programowanie tygodniowe, Wymuszenie CWU, Wymuszenie ogrzewania awaryjnego, Wymuszone odszranianie
Sterowanie	Pilot z wyświetlaczem i szybkim menu
Blokada pilota	Tak, za pomocą 4-cyfrowego kodu
Resetowanie błędów	Tak, przez menu lub kombinację przycisków
Programowanie zegara	Do 6 programów dziennie, ustawianych na każdy dzień tygodnia
Zarządzanie 2 strefami	Możliwe (ustawienie temperatury strefy 1 i strefy 2)
Zasilanie	Elektryczne (230 V / 50 Hz) - szacowanie standardowe
Wymiary (jednostka wewnętrzna)	Około 800 x 300 x 500 mm (S x W x G) – szacowanie
Waga (jednostka wewnętrzna)	Około 30 kg – szacowanie
Czynnik chłodniczy	R32 – szacowanie dla nowszych modeli
Konserwacja i czyszczenie	Regularnie czyścić filtry; wezwać profesjonalistę do corocznej konserwacji
Bezpieczeństwo	Odblokowanie pilota kodem; automatyczne zatrzymanie w przypadku błędu
Cięści zamienne i naprawialność	Skontaktuj się z autoryzowanym serwisem Panasonic w sprawie części i napraw

Często zadawane pytania - WHUD07JE5 PANASONIC

Jak włączyć tryb Turbo (mocne ogrzewanie)?

W szybkim menu wybierz ikonę Turbo i naciśnij przycisk zatwierdzenia. Tryb Turbo trwa 30 minut, odnawialny do maksymalnie 90 minut.

Jak zaprogramować tydzień ogrzewania?

Przejdź do menu Prog. tyg. w szybkim menu. Wybierz dni, a następnie programy 1 do 6. Dla każdego programu ustaw godzinę, temperaturę i tryb (włącz/wyłącz).

Co zrobić w przypadku kodu błędu na ekranie?

Użyj funkcji Resetowanie kodów błędów w szybkim menu. Upewnij się, że wszystkie jednostki są wyłączone przed zatwierdzeniem.

Jak zablokować pilota?

W szybkim menu wybierz Blokada pilota i zatwierdź. Wprowadź wybrany 4-cyfrowy kod. Aby odblokować, naciśnij dowolny przycisk, a następnie wprowadź kod.

Jak wymusić ładowanie ciepłej wody użytkowej (CWU)?

W szybkim menu wybierz ikonę Wymuszone odstępstwo dla 1 ładowania CWU. To aktywuje grzałkę awaryjną zbiornika, aby szybko podgrzać wodę.

Jak włączyć tryb cichy?

Wybierz ikonę Tryb Ciszy w szybkim menu. Możesz wybrać spośród 3 poziomów ciszy (poziom 3 jest najcichszy). Istnieje możliwość zaprogramowania minutnika.

Jak wymusić ogrzewanie awaryjne?

W szybkim menu wybierz Wymusz ogrzewanie, aby włączyć elektryczną grzałkę awaryjną. Uwaga: ta opcja jest wyłączona, jeśli system pracuje.

Jak odszronić zamarznięte rury?

Użyj funkcji Odszranianie w szybkim menu. Zatwierdź żądanie; ekran wyświetli 'Żądanie przyjęte'.

Co zrobić, jeśli zapomniałem kodu blokady pilota?

Na ekranie WYŁĄCZONE naciśnij jednocześnie przyciski ↗ i przez 5 sekund. Pojawi się menu resetowania; wybierz 'Reset', aby przywrócić kod do 0000.

Jak ustawić zegar do programowania tygodniowego?

W menu Prog. tyg. wybierz 'Programowanie zegara'. Wybierz program (1 do 6), ustaw godzinę i minuty, a następnie określ tryb i żądaną temperaturę.

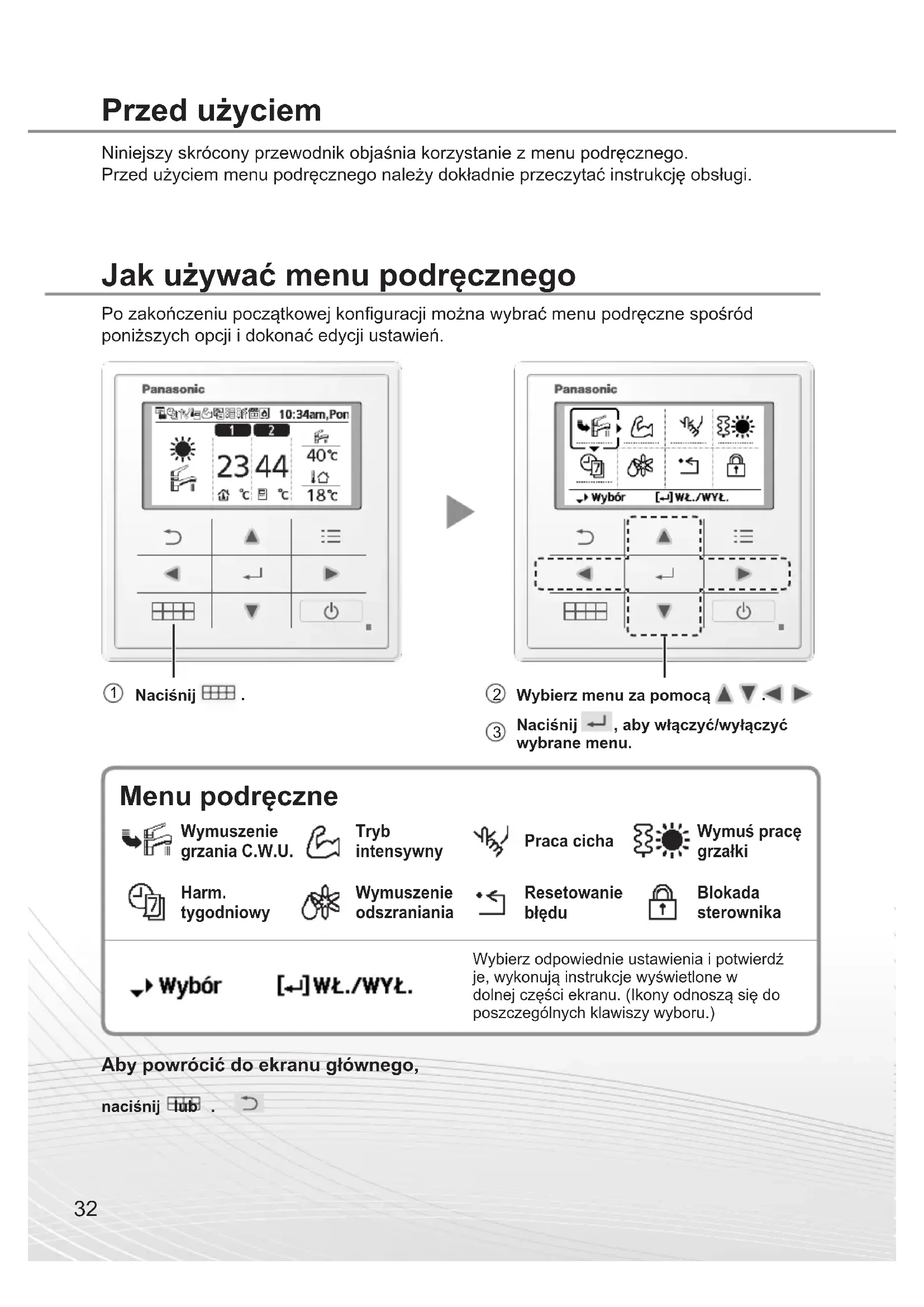

INSTRUKCJA OBSŁUGI WHUD07JE5 PANASONIC

Przewodnik po skróconym menu

Pompa ciepła powietrze-woda

Załączono instrukcję instalacji.

Numer seryjny oraz rok produkcji znajdują się na tabliczce znamionowej.

Niniejszy skrócony przewodnik objaśnia korzystanie z menu podręcznego.

Przed użyciem menu podręcznego należy dokładnie przeczytać instrukcję obsługi.

Jak używać menu podręcznego

Po zakończeniu początkowej konfiguracji można wybrać menu podręczne spośród poniższych opcji i dokonać edycji ustawień.

② Wybierz menu za pomocą ▲ ▼.◀◀
③ Naciśnij ←, aby włączyć/wyłączyć wybrane menu.

Menu podręczne

Wymuszenie grzania C.W.U.

Tryb intensywny

Praca cicha

Wymuś pracę grzałki

Harm. tygodniowy

Wymuszenie odszraniania

Resetowanie błędu

Blokada sterownika

Wybierz odpowiednie ustawienia i potwierdź je, wykonują instrukcje wyświetlone w dolnej części ekranu. (Ikony odnoszą się do poszczególnych klawiszy wyboru.)

Aby powrócić do ekranu głównego,

naciśnij lub.

Uwagi na temat ikony działania

Przykład:

- Ikona działania ze wskazaniem „……” = WYŁ.

- Ikona działania ze wskazaniem „” = WŁ.

Wymuszenie grzania C.W.U.

Wybierz tę ikonę, aby włączyć lub wyłączyć grzanie c.w.u.

Naciśnij, aby potwierdzić swój wybór.

- Wymuszenie grzania c.w.u. jest wyłączone.

- Wymuszenie grzania c.w.u. jest włączone.

Uwaga:

• Wymuszenie grzania c.w.u. jest wyłączone, gdy włączone jest wymuszone działanie grzałki.
• Gdy wymuszenie grzania c.w.u. jest wyłączone, działanie i tryb powinny powrócić do poprzednio zapamiętanego stanu.

Wybierz tę ikonę, aby włączyć intensywny tryb działania systemu grzania/chłodzenia.

Naciśnij, aby potwierdzić swój wybór.

(Intensywne działanie rozpocznie się ok. 1 minutę po naciśnięciu ← .)

Uwaga:

- Tryb intensywny jest wyłączony, gdy wyłączone jest działanie.

Wybierz tę ikonę, aby włączyć tryb cichy.

Naciśnij, aby potwierdzić swój wybór.

(Chiche działanie rozpocznie się ok. 1 minutę po naciśnięciu ← .)

Wybierz, aby wymusić włączenie grzałki.

Naciśnij, aby potwierdzić swój wybór.

(Tryb wymuszenia grzałki rozpocznie się ok. 1 minutę po naciśnięciu

- Wymuszenie grzałki jest wyłączone.

- Wymuszenie grzałki jest włączone.

Uwaga:

- Wymuszenie grzałki jest wyłączony, gdy jej działanie jest już włączone. Wyświetla się wtedy napis „Nieakt. z powodu Uruchom. działania!”

Blok. z powodu działania urządzenia!

[→]Zamk.

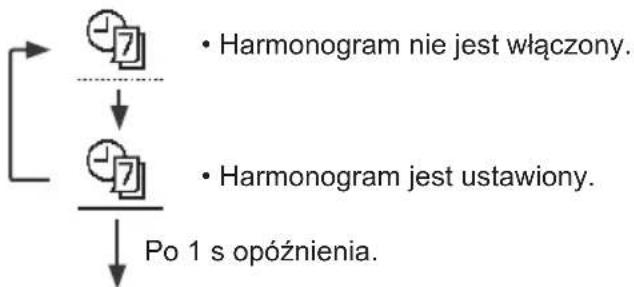

Wybierz tę ikonę, aby usunąć (anulować) bądź zmienić ustawienie harmonogramu tygodniowego.

Naciśnij, aby potwierdzić swój wybór.

Czy chcesz edytować harm. tygodniowy? Tak ▶ Nie ↓ Ustawienia harmonogramu Kopiuj harmonogram

Nie wszystkie opcje są ustawione! Czy chcesz to edytować? Tak ← Nie

Wybierz „Tak”.

- Jeśli wybierzesz „Nie”, powrócisz do ekranu głównego.

• Ustawienia harmonogramu: Wybierz Ustawienie harmonogramu, aby dokonać edycji harmonogramu tygodniowego.
• Kopiuj harmonogram: Wybierz, aby skopiować ustawienie harmonogramu.

[Przykładowe ustawienie harmonogramu]

Za pomocą przycisków ▲▼ wybierz dzień (dni), które chcesz edytować.

Ten ekran zostanie wyświetlony, jeśli nie ustawiono wszystkich 6 opcji.

①Wybierz opcję „1” – „6”.
② Ustaw godzinę i minuty w harmonogramie.
③ Wybierz wł. / wył. w harmonogramie.
④ Wybierz tryb działania.
⑤ Ustaw temperaturę dla strefy 1 i 2 (jeśli system jest ustawiony jako 2-strefowy).

A / A F/ ●/ ●/ ●/ ●/ ●/ ● • Wybierz tryb za pomocą przycisków ▲.

Sobota: Opcja 1: Temp. zad. Str.1 Wt 25 °C Str.2 Wt 25 °C 45 °C

⑥Ustaw temperaturę zbiornika.

Uwaga:

• Harmonogram jest wyłączony, gdy włączone jest wymuszenie grzałki lub przeł. grzanie / chłodzenie.
• W przypadku ustawiania harmonogramu tygodniowej w 2 strefach należy wykonać takie czynności dla 2. strefy.

Wymuszenie odszraniania

Wybierz, aby odszronić agregat zewnętrzny.

Naciśnij, aby potwierdzić swój wybór.

(Po zaakceptowaniu trybu pojawi się poniższy ekran.)

Wybór zaakceptowany!

[→]Zamk.

Simple black arrow pointing left inside a gray rounded square frame (no text or symbols)

Resetowanie błędu

Wybierz, aby przywrócić poprzednie ustawienia w przypadku wystąpienia błędu.

Naciśnij, aby potwierdzić swój wybór.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Wybór zaakceptowany!

[→]Zamk.

- Przed wyborem tego trybu upewnij się, że wszystkie urządzenia są wyłączone, ponieważ spowoduje on przywrócenie poprzednich ustawień całego systemu.

Wybierz, aby zablokować sterownik.

Naciśnij, aby potwierdzić swój wybór.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Czy włączyć blokadę sterownika? Tak ▶ Nie

Wybierz „Tak”.

(Ekran główny zostanie zablokowany.)

- Wybór „Nie” spowoduje powrót do ekranu głównego.

Aby odblokować sterownik Naciśnij dowolny przycisk.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Wprowadź 4-cyfrową liczbę (jeśli liczba jest prawidłowa, ekran zostanie odblokowany).

Aby zresetować zapomniane hasło (przy wyłączonym ekranie)

Naciskaj, i przez 5 sekund.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Wybierz „Reset”.

(Ekran zostanie wyłączony po 3 sekundach).
