Type de produit	Pompe à chaleur air-eau (climatiseur réversible)
Marque	Panasonic
Modèle	WHUD07JE5
Utilisation	Chauffage, refroidissement et production d'eau chaude sanitaire
Fonctions principales	Mode Turbo, Mode Silence, Programmation hebdomadaire, Forçage ECS, Forçage chauffage de secours, Dégivrage forcé
Commande	Télécommande avec écran et menu rapide
Verrouillage télécommande	Oui, par code à 4 chiffres
Réinitialisation erreurs	Oui, via menu ou combinaison de touches
Programmation horloge	Jusqu'à 6 programmes par jour, réglables par jour de la semaine
Gestion 2 zones	Possible (réglage température zone 1 et zone 2)
Alimentation	Électrique (230 V / 50 Hz) – estimation standard
Dimensions (unité intérieure)	Environ 800 x 300 x 500 mm (L x H x P) – estimation
Poids (unité intérieure)	Environ 30 kg – estimation
Réfrigérant	R32 – estimation pour modèles récents
Entretien et nettoyage	Nettoyer les filtres régulièrement ; faire appel à un professionnel pour l'entretien annuel
Sécurité	Déverrouillage télécommande par code ; arrêt automatique en cas d'erreur
Pièces détachées et réparabilité	Contacter un service agréé Panasonic pour les pièces et réparations

FOIRE AUX QUESTIONS - WHUD07JE5 PANASONIC

Comment activer le mode Turbo (chauffage puissant) ?

Dans le menu rapide, sélectionnez l'icône Turbo et appuyez sur la touche de validation. Le mode Turbo dure 30 minutes, renouvelable jusqu'à 90 minutes maximal.

Comment programmer une semaine de chauffage ?

Accédez au menu Prog. hebdo dans le menu rapide. Sélectionnez les jours, puis les programmes 1 à 6. Pour chaque programme, réglez l'heure, la température et le mode (marche/arrêt).

Que faire en cas de code erreur sur l'écran ?

Utilisez la fonction Réinitialisation des codes erreurs dans le menu rapide. Assurez-vous que toutes les unités sont arrêtées avant de valider.

Comment verrouiller la télécommande ?

Dans le menu rapide, sélectionnez Verrouillage télécommande et validez. Entrez un code à 4 chiffres de votre choix. Pour déverrouiller, appuyez sur n'importe quelle touche puis entrez le code.

Comment forcer une charge d'eau chaude sanitaire (ECS) ?

Dans le menu rapide, sélectionnez l'icône Dérogation forcé pour 1 charge ECS. Cela active la résistance de secours du ballon pour chauffer l'eau rapidement.

Comment activer le mode silencieux ?

Sélectionnez l'icône Mode Silence dans le menu rapide. Vous pouvez choisir parmi 3 niveaux de silence (le niveau 3 est le plus silencieux). Il est possible de programmer un minuteur.

Comment forcer le chauffage de secours ?

Dans le menu rapide, choisissez Forcer le chauffage pour activer la résistance électrique de secours. Notez que cette option est désactivée si le système est en marche.

Comment dégivrer les tuyaux gelés ?

Utilisez la fonction Dégivrage dans le menu rapide. Validez la demande ; l'écran affichera 'Demande acceptée'.

Que faire si j'ai oublié le code de verrouillage de la télécommande ?

Sous l'écran ARRÊT de fonctionnement, appuyez simultanément sur les touches ↗ et pendant 5 secondes. Un menu de réinitialisation apparaît ; sélectionnez 'Reset' pour remettre le code à 0000.

Comment régler l'horloge pour la programmation hebdomadaire ?

Dans le menu Prog. hebdo, sélectionnez 'Programmation horloge'. Choisissez un programme (1 à 6), réglez l'heure et les minutes, puis définissez le mode et la température souhaités.

MODE D'EMPLOI WHUD07JE5 PANASONIC

Pompe à chaleur air-eau

Consignes d'installation jointes.

Numéro de série et année de production veuillez vous référer à la plaque signalétique.

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

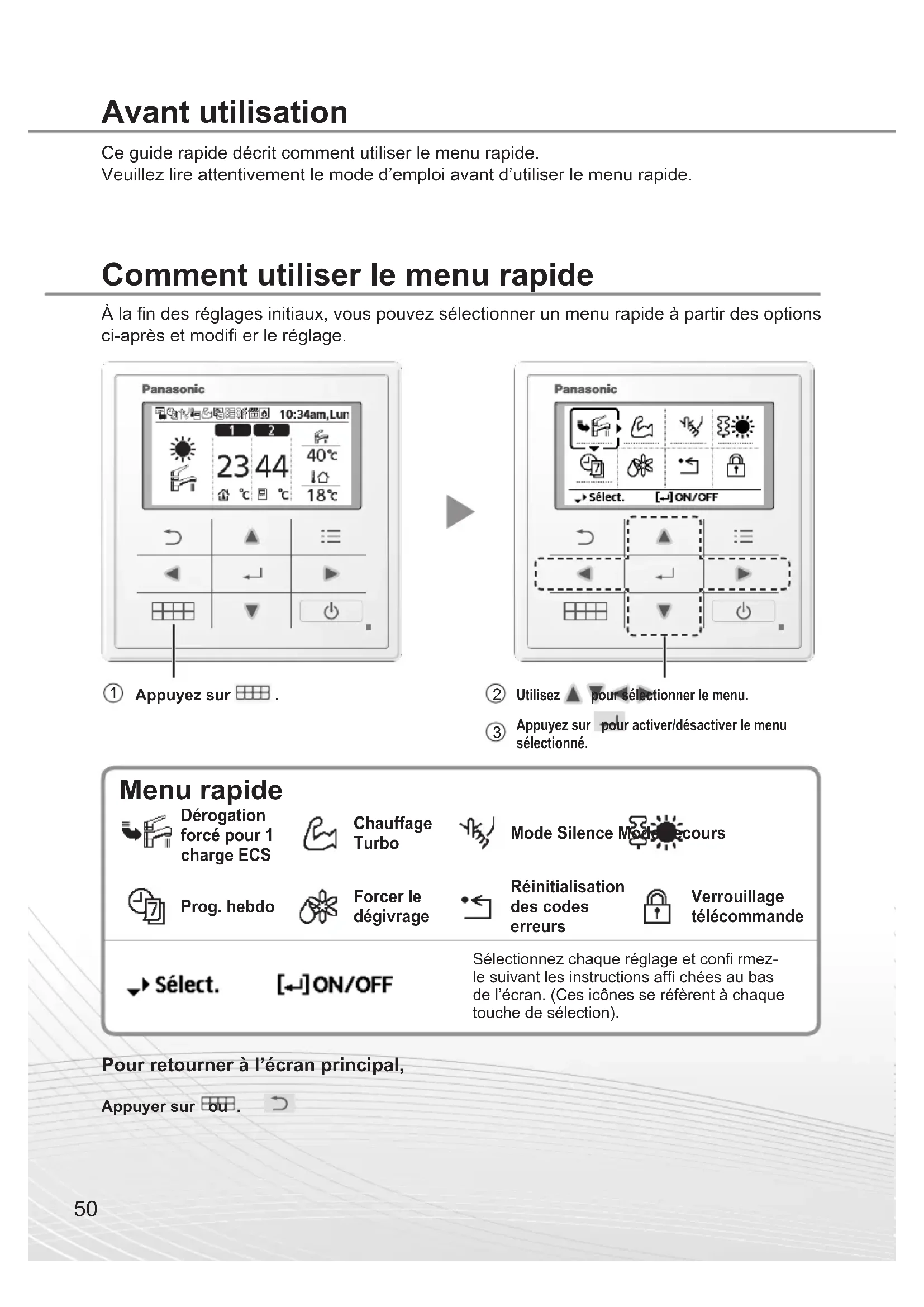

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifi er le réglage.

② Utilisez ▲ pour sélectionner le menu.

③ Appuyez sur pour activer/désactiver le menu sélectionné.

Menu rapide Dérogation forcé pour 1 charge ECS Chauffage Turbo Mode Silence Mode decours Prog. hebdo Forcer le dégivrage Réinitialisation des codes erreurs Verrouillage télécommande → Sélect. [←] ON/OFF Sélectionnez chaque réglage et confi rmez- le suivant les instructions affi chées au bas de l'écran. (Ces icônes se réfèrent à chaque touche de sélection).

Pour retourner à l'écran principal,

Appuyer sur ou.

Remarques sur l'icône de fonctionnement

Exemple :

- Indication de l'icône de fonctionnement “...=ARRÊT

- Indication de l'icône de fonctionnement “=” MARCHE

Dérogation forcé pour 1 charge ECS

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du ballon ECS.

Appuyez sur pour confi rmer votre sélection.

Remarque :

• Dérogation forcé pour 1 charge ECS est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Dérogation forcé pour 1 charge ECS est désactivé, le fonctionnement et le mode doivent revenir au précédent état mémorisé.

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

Appuyez sur pour confi rmer votre sélection.

(Le mode Puissant démarre près de 1 minute après que ait été activé).

Remarque :

- Il est désactivé en cas d'arrêt de fonctionnement.

Sélectionnez cette icône pour fonctionner de façon silencieuse.

Appuyez sur pour confi rmer votre sélection.

(Le mode Silencieux démarre près de 1 minute après que ait été activé).

L'heure définie se chevauche [→]Fermer

Sélectionnez "Oui".

- Sélectionnez "Oui" à l'aide des boutons

Sélectionnez le programme "1" \~ "6".

Sélectionner "Modif.".

- Si vous sélectionnez "Effacer", le réglage du minuteur du programme sélectionné sera effacé.

Réglez l'heure et les minutes.

Sélectionnez le niveau de mode silence.

Remarque :

- En cas de dépassement du temps par un autre programme, "L'heure défi nie se chevauche" apparaîtra à l'écran.

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

Appuyez sur pour confi rmer votre sélection.

(Le mode Forcer le chauffage démarre près de 1 minute après que ait été activé).

- Forcer chauffage de secours est désactivé.

- Forcer chauffage de secours est activé.

Remarque :

- Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et "Désactivé en raison du fonctionnement Marche" s'affi chera.

Désactivé en raison du fonctionnement Marche

[→]Fermer

Sélectionnez cette icône pour effacer (annuler) ou modifi en le Prog. hebdo prédéfi ni.

Appuyez sur pour confi rmer votre sélection.

Sélectionnez "Oui".

- Si vous sélectionnez "Non", l'affichage retournera à l'écran principal.

• Programmation horloge : Sélectionnez Programmation horloge pour modifi er le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

[Exemple d'une programmation horloge]

Sélectionnez le(s) jour(s) que vous souhaitez modifi er à l'aide des boutons ▲. ▼

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnez le programme “1” \~ “6”.
②Réglez l'heure et minutes de l'horloge.
③ Sélectionnez MARCHE/ARRÊT de l'horloge.
④ Sélectionnez le mode de fonctionnement.
⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

A / A • Sélectionnez le mode à l'aide des boutons ▲▼

Samedi: Prog. 1: T°consigne Zone1 ON 25 °C Zone2 ON 25 °C 45 °C

⑥Réglez la température du ballon.

Remarque :

• l'Horloge est désactivé lorsque Forcer chauffage de secours ou Contact été / hiver est activé.
• Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur pour confi rmer votre sélection.

(L'écran ci-dessous s'affi chera lorsque le mode est accepté).

Demande acceptée

[→]Fermer

Réinitialisation des codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur pour confi rmer votre sélection.

(L'écran ci-dessous s'affi chera lorsque le mode a été accepté).

Demande acceptée

[→]Fermer

- Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrouillage télécommande

Sélectionnez pour verrouiller la télécommande.

Appuyez sur pour confi rmer votre sélection.

(L'écran ci-dessous s'affi chera lorsque le mode a été accepté).

Voulez-vous verrouiller la télécommande?

Oui ▶ Non

Sélectionnez "Oui".

(L'écran principal sera verrouillé).

- Si "Non" est sélectionné, l'affi chage retournera à l'écran principal.

Pour déverrouiller la télécommande Appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affi chera lorsque le mode a été accepté).

Entrez 4 quelconques chiffres du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur ↗ et pendant 5 secondes.

(L'écran ci-dessous s'affi chera lorsque le mode a été accepté).

Sélectionnez "Reset".

(L'écran s'éteindra au bout de 3 secondes.)
