WHUD07JE5 - Klima PANASONIC - Ücretsiz kullanım kılavuzu

Ürün tipi	Hava-su ısı pompası (tersinir klima)
Marka	Panasonic
Model	WHUD07JE5
Kullanım	Isıtma, soğutma ve sıcak kullanım suyu üretimi
Başlıca işlevler	Turbo Mod, Sessiz Mod, Haftalık Programlama, Kullanım Suyu Zorlama, Yedek Isıtma Zorlama, Zorunlu Defrost
Kontrol	Dokunmatik ekranlı ve hızlı menülü uzaktan kumanda
Uzaktan kumanda kilidi	Evet, 4 haneli kod ile
Hata sıfırlama	Evet, menü veya tuş kombinasyonu ile
Saat programlama	Haftanın günlerine göre ayarlanabilen, günde en fazla 6 program
2 bölge yönetimi	Mümkün (bölge 1 ve bölge 2 sıcaklık ayarı)
Güç kaynağı	Elektrik (230 V / 50 Hz) – standart tahmin
Boyutlar (iç ünite)	Yaklaşık 800 x 300 x 500 mm (G x Y x D) – tahmin
Ağırlık (iç ünite)	Yaklaşık 30 kg – tahmin
Soğutucu akışkan	R32 – yeni modeller için tahmin
Bakım ve temizlik	Filtreleri düzenli olarak temizleyin; yıllık bakım için uzman çağırın
Güvenlik	Uzaktan kumanda kodu ile kilit açma; hata durumunda otomatik durma
Yedek parçalar ve onarılabilirlik	Parça ve onarımlar için yetkili Panasonic servisi ile iletişime geçin

Sık sorulan sorular - WHUD07JE5 PANASONIC

Turbo Modu (güçlü ısıtma) nasıl etkinleştirilir?

Hızlı menüde Turbo simgesini seçin ve onay tuşuna basın. Turbo Modu 30 dakika sürer, maksimum 90 dakikaya kadar yenilenebilir.

Bir haftalık ısıtma nasıl programlanır?

Hızlı menüde Haftalık Prog. menüsüne girin. Günleri, ardından 1 ila 6 arası programları seçin. Her program için saat, sıcaklık ve modu (açık/kapalı) ayarlayın.

Ekranda hata kodu görürsem ne yapmalıyım?

Hızlı menüde Hata kodu sıfırlama işlevini kullanın. Onaylamadan önce tüm ünitelerin kapalı olduğundan emin olun.

Uzaktan kumanda nasıl kilitlenir?

Hızlı menüde Uzaktan kumanda kilidi seçin ve onaylayın. Kendi seçtiğiniz 4 haneli bir kod girin. Kilit açmak için herhangi bir tuşa basın ve kodu girin.

Sıcak kullanım suyu (SKS) şarjı nasıl zorlanır?

Hızlı menüde 1 SKS şarjı için zorunlu muafiyet simgesini seçin. Bu, suyu hızlı ısıtmak için tankın yedek rezistansını etkinleştirir.

Sessiz mod nasıl etkinleştirilir?

Hızlı menüde Sessiz Mod simgesini seçin. 3 sessizlik seviyesinden birini seçebilirsiniz (seviye 3 en sessizdir). Zamanlayıcı programlamak mümkündür.

Yedek ısıtma nasıl zorlanır?

Hızlı menüde Isıtmayı zorla seçeneğini seçerek yedek elektrik rezistansını etkinleştirin. Sistem çalışırken bu seçeneğin devre dışı olduğunu unutmayın.

Donmuş borular nasıl çözülür?

Hızlı menüde Defrost işlevini kullanın. Talebi onaylayın; ekranda 'Talep kabul edildi' görüntülenecektir.

Uzaktan kumanda kilit kodunu unuttuysam ne yapmalıyım?

Cihaz KAPALI durumdayken ↗ ve tuşlarına aynı anda 5 saniye basın. Bir sıfırlama menüsü açılır; kodu 0000'a sıfırlamak için 'Reset' seçeneğini seçin.

Haftalık programlama için saat nasıl ayarlanır?

Haftalık Prog. menüsünde 'Saat programlama' seçin. Bir program (1-6) seçin, saat ve dakikayı ayarlayın, ardından istediğiniz mod ve sıcaklığı belirleyin.

KULLANIM KILAVUZU WHUD07JE5 PANASONIC

Kurulum Kılavuzu Ektedir.

Seri numarası ve üretim yılı için, lütfen ürün etiketine bakın.

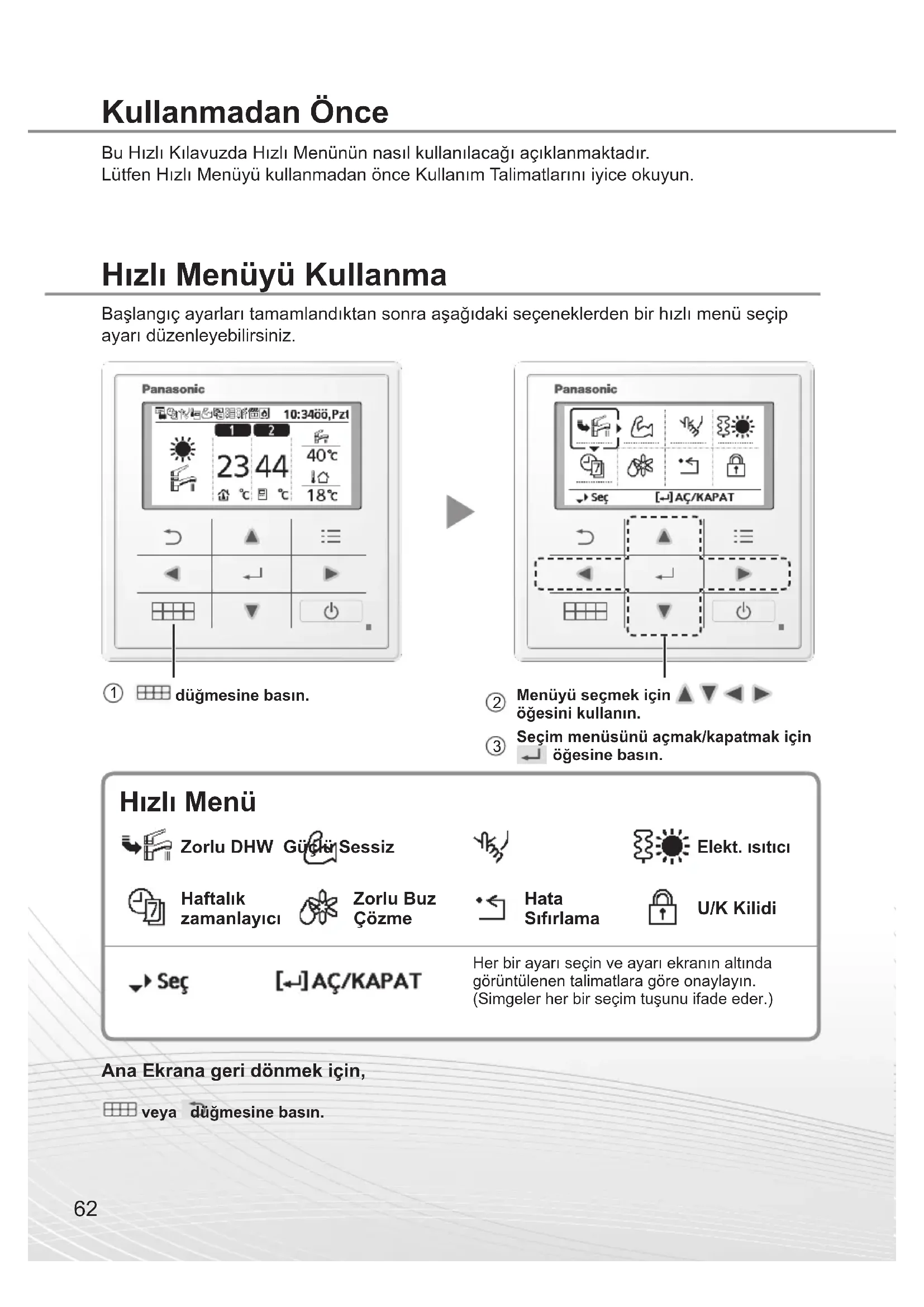

Snabbmenyguide

Bu Hızlı Kılavuzda Hızlı Menünün nasıl kullanılacağı açıklanmaktadır.

Lütfen Hızlı Menüyü kullanmadan önce Kullanım Talimatlarını iyice okuyun.

Hızlı Menüyü Kullanma

Başlangıç ayarları tamamlandıktan sonra aşağıdaki seçeneklerden bir hızlı menü seçip ayarı düzenleyebilirsiniz.

② Menüyü seçmek için öğesini kullanın.

③ Seçim menüsünü açmak/kapatmak için ögesine basın.

Hizli Menü
	Zorlu DHW	G	Sessiz		Elekt. ıstıci
	Haftalık zamanlayıcı		Zorlu Buz Çözme		Hata Sifirlama U/K Kilidi
				Her bir ayarı seçin ve ayarı ekranın altında görüntülenen talimatlara göre onaylayın.(Simgeler her bir seçim tuşunu ifade eder.)

Ana Ekrana geri dönmek için,

veya düğmesine basın.

Çalışma simgesiyle ilgili notlar

Örnek:

- Çalışma simgesi “……” = KAPALI ile gösterilir

- Çalışma simgesi “____” = AÇIK ile gösterilir

Tank DHW'yi açmak veya kapatmak için bu simgeyi seçin.

Seçiminizi onaylamak için düğmesine basın.

Not:

• Zorlu Isitici açıldığında Zorlu DHW devre dışı bırakılır.
• Zorlu DHW kapatıldığında çalışma ve mod önceki belleğe alınan duruma geri dönmelidir.

Isıtma/soğutma sistemini güçlü şekilde çalıştırmak için bu simgeyi seçin.

Seçiminizi onaylamak için düğmesine basın.

(Güçlü çalışma ← ↻ öğesine basıldıktan yaklaşık 1 dakika sonra başlatılır.)

Not:

- Çalışma OFF yapıldığında güçlü mod devre dışı bırakılır.

Sessiz olarak çalıştırmak için bu simgeyi seçin.

Seçiminizi onaylamak için düğmesine basın.

(Sessiz çalışma ← öğesine basıldıktan yaklaşık 1 dakika sonra başlatılır.)

Isıtıcıyı açılmaya zorlamak için seçin.

Seçiminizi onaylamak için düğmesine basın.

(Zorlu ıstıcı modu ← öğesine basıldıktan yaklaşık 1 dakika sonra başlatılır.)

Zorlu Isitici kapatılır. Zorlu Isitici açılır.

Not:

- Cebri Isitici, çalışma açık olduğunda devre dışı bırakılır ve “Çalışma AÇIK olduğundan devredişi bırakıldı!” görüntülenir.

İşlem AÇIK olduğundan devre dışı bırakıldı!

[→]Kapat

Haftalık zamanlayıcı

Önceden ayarlanmış Haftalık Zamanlayıcıyı silmek (iptal etmek) veya değiştirmek için bu simgeyi seçin.

Seçiminizi onaylamak için düğmesine basın.

"Yes" i seçin.

- "No"ı seçerseniz ekran Ana Ekrana geri dönecektir.

Haftalık zamanlayıcıiye düzenlemek istiyor musunuz? Evet ▶ Hayır Zamanlayıcı ayarı Zamanlayıcıiye kopyala

6 düzenin hepsi ayarlanmadı! Düzenlemek istiyor musunuz? Evet Hayır

• Timer setup: Haftalık Zamanlayıcıyı düzenlemek için Zamanlayıcı ayarını seçin.
• Timer copy: Bir zamanlayıcı ayarını kopyalamak için seçin.

[Zamanlayıcı ayarı örneği]

▲ düğmeleriyle düzenlemek istediğiniz günleri seçin.

Tüm 6 model önceden ayarlanırsa bu ekran görüntülenecektir.

Paz Pzt Sal Çar Per Cum Cts 1. 12:00öö AÇ 25/20°C 40°C 2. 2:00öö AÇ 25/25°C 40°C 3. 4:00öö AÇ 30/20°C 40°C 1 2 3 4 5 6

①“1”\~“6” modelini seçin.
② Zamanlayıcı saat ve dakikasını ayarlayın.
③Zamanlayıcı için ON/OFF seçin.
④ Çalışma modunu seçin.

A / A F/ ●/ ● F F F • ▲ dugmeleriyle modu seçin.

⑤ Bölge 1 ve 2 için sıcaklığı ayarlayın (sisteminiz 2 Bölgeli ayara sahipse).

Cumartesi: Düzen 1: Sıc. Ayarla Bölg1 AÇ 25 °C Bölg2 AÇ 25 °C 45 °C

⑥ Tank sıcaklığını ayarlayın.

Not:

• Zorlu Isitici açıldığında veya Isıtma-Soğutma anahtarı etkinleştirildiğinde zamanlayıcı devre dışı bırakılır.
• Haftalık Zamanlayıcıyı 2 bölgede önceden ayarladıysanız aynı prosedürü Bölge 2 için yinelemeniz gerekir.

Donmuş boruların buzunu çözmek için seçin.

Seçiminizi onaylamak için düğmesine basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

Talep kabul edildi!

[→]Kapat

Hata oluştuğunda önceki ayarları geri yüklemek için seçin.

Seçiminizi onaylamak için düğmesine basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

Talep kabul edildi!

[→]Kapat

- Tüm sistemi önceki ayarlara geri döndüren bu modu seçmeden önce tüm ünitelerin kapatıldığından emin olun.

Simple line icon of a padlock inside a square frame (no text or symbols)

U/K Kilidi

Uzaktan Kumandayı kilitlemek için seçin.

Seçiminizi onaylamak için düğmesine basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

Uzaktan kumandayı kilitlemek istiyor musunuz?

Evet Hayır

"Yes" i seçin. (Ana Ekran kilitlenecektir.)

- "No" seçilirse ekran Ana Ekrana geri dönecektir.

Uzaktan Kumanda kilidini açmak için Herhangi bir tuşa basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

Herhangi bir 4 haneli sayı girin (sayı doğruysa ekran kilidi açılacaktır).

Unutulan parolayı sıfırlamak için (çalışma OFF ekranı altında) -, ve düğmelerine 5 saniye boyunca basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

"Reset" i seçin.

1.Parola 0000 olarak ayarlandı 2.Uzaktan kumanda kilitlendi

(Ekran 3 saniye sonra kapanacaktır.)

Före användning

Za tihi rad odaberite ovu ikonu.

Za potvrdu odabira pritisnite

(Tihi rad počinje približno 1 minut nakon pritiska na


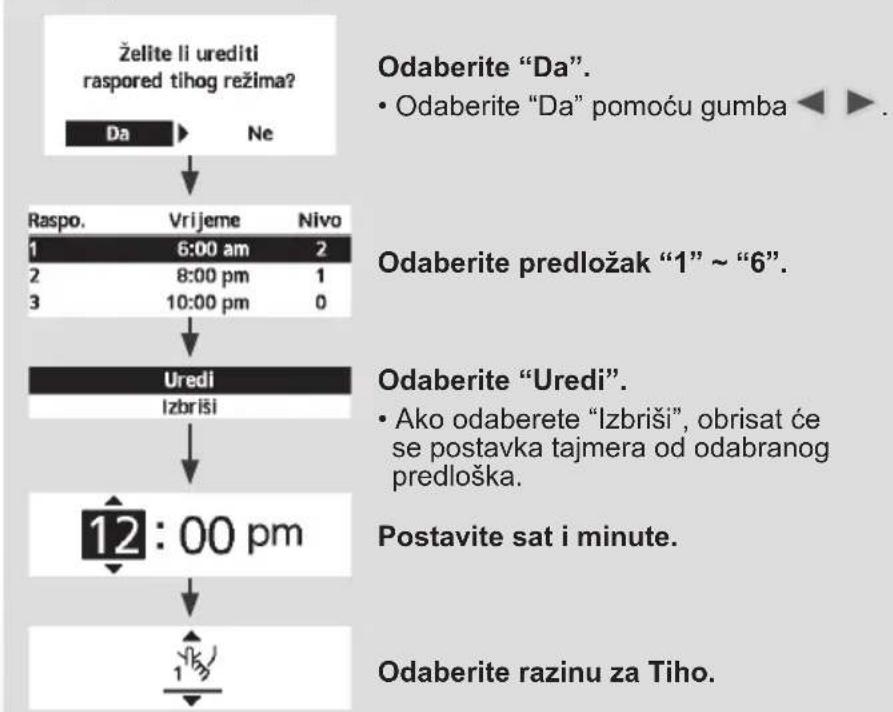


Preklapanje vrem. rasporeda! [→]Zatvori

Napomena:

AEEE Yönetmeliğine Uygundur

BU ÜRÜNÜN KULLANIM ÖMRÜ 10 YILDIR
