NAVODILA ZA UPORABO Sempione TURBOAIR

Če dimov in pare, ki nastajao pri kuhanju, ni mogoce odvajati navzven, se lahko uporabi obtocno napo in se na nosilec (streme) G montira filter z aktivnim ogljem in deflektor F; takse dimi reciklrajo skozi zgornjo cistilno resetko H preko odvodne cevi, povezane z zgornjim izhodom zraka B in

spojnim obročkom, namešćenim na deflektorju F (odvodnacev in pritrdilni jermeni niso prilozeni).

Napa se lahko po izgledu razlikuje od slick iz te knjižice, navodila za uporabo, vzdřevanje in namestitev pa so enaka.

! Priročnik hranite v kraju, kjer si ga je mogoće kadarkoli pogledati. Če napravo prodate, odstopite ali premistite naj priročnik ostane vedno ob izdelku.
! Pozorno preberite navodila: sj navajajo pomembne informacione o namestitvi, uporabi in varnosti.
! Napravi ne spreminajte elektrichnih ali mehanskihlastnosti, ne posegaje v izpušne odvode.

Opomba: detajli, označeni s simbolom “(*)”, so opcijski dodatki, ki so dobavljeni le z nekaterimi modeli ali niso dobavljeni, saj so razpaložljivi proti placilu.

Opozorila

Pozor! Ne priključujte naprave na elektricno omrežje, dokler instalacija ni v celoti zakljucena.

Pred vsakrsnim ciscenjem ali vzdrrzevanjem, izkljucite napo iz elektricnega omrezja, takao da vtic izvlecate iz vticnice ali izkljucite glavno vklopno stikalo.

Naprave naj ne uporabljajo otroci ali osebe zi nzjimi fizičnimi, senzoričnimi ali umskimi sposobnostmi in osebe brez ustreznih izkušenj in znanja, razen pod nadzorom ali ob pomoči odgovorne osebe, ki poskrbi za njihovo varnost.

Nape nikoli ne uporabljaje, ce resetka ni pravilno namescena!
Nape NIKOLI ne uporabljaje kot odlagalne povrsine, razen ce je to izrecno dovoljeno.

Ko se kuhnjsko napo uporablja istocasno z drugimi napravami, ki delujejo na plin ali druga goriva, mora biti prostor dovolj prezracen.

Vsesani zrak se ne sme usmerjati v cevovod, ki sluzi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva.

Pod napo je strogo prepovedana priprava flambiranih Jedi.

Uporaba odprtega ognja je skodljiva za filtrne in lahko povzroci pozare, zato je treba uporabo slednjega v vsakem primuru prepovedati.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

Ob istorcasni uporabi peice, se lahko dostopni deli mochno segrejo.

Kar zadeva tehnicne in varnostne ukrepe za odvod dimov, se morate strogo drzati predpisov pristojnih lokalnih oblasti.

Napo pogosto Čistite takozunaj kot znotraj (VSAJ ENKRAT MESEČNO, v vsakem primuru upoštevajte, kar izrecno narekujejo navodila za vzdřevanje v tem priročniku).

Neuostoivanje pravil cisicenja nape ter zamenjave in cisicenja.
filtrov predstavlja tveganje pozarov.

Nape ne uporabljaje oziroma je ne puscajie z nepravilno nameščenimi Žarnicami, saj obstaja tveganje elektricnega

udara.

Zavracamo vsakrsno odgovornost za morebitne neprilike, skodo ali pozare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika.

Ta naprava je označena skladno z Evropsko direktivo 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni elektrichi in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

na izdelku ali na priloženi Dokumentaciji.
ge ga ne sme zavreci med komunalne oepadke,
sti na ustrezno zbirno mesto za reciklaranjei.
crine in elektronske opreme. Napravo zavrzte ulnimi predpisi, ki veljajo na podrochu odlaganja, na dodatne informacione o ravnaju, ponovni ciklaranju tega izdelka se obrnite na ustrezno zu, zbirni center komunalnih oepadkov ali cate izdelek kupili.

Uporaba

Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni oz. filtracijski z notranjim obtokom.

Odzrachevalna različica

Napa ima en zgornji izhod zraka B za zunanji odvod dimov (odvodna cev in pritrdilni jermeni niso prilozeni).

Opozorilo! Ce je napa opremljena s filtrom na oglje, gamarate sneti.

Obtočna razlìčica

Če dimov in pare, ki nastajajo pri kuhanju, ni mogoce odvajati navzven, se lahko uporabi obtočno napo in se na nosilec (streme) G montira filter z aktivnim ogljem in deflektor F; takse dimi reciklirajo skozi zgornjo Čistilno resetko H preko odvodne cevi, povezane z zgornjim izhodom zraka B in spojnim obročkom, namešćenim na deflektorju F (odvodna cev in pritrdilni jerneni niso prilozeni).

Oporzorilo! Ce napa ni opremljena s filtrom z ogljem, morate le-tega narociti in ga pred uporabo namestiti.

Modeli brez sesalnega motorja delujejo le v odzračevalni razlicici in morajo biti povezani na periferno sesalno enoto (nì prilozena).

Navodila za prikljuèitev veljajo za celotno periferno sesalno enoto.

Instalacija

Minimalna razdalja med podporno povrsino posod na kuhalni povrsini in spodnjim delom nape za kuhinjske prostore ne sme biti manjsa od 50cm pri elektrichnih stedilnikih in 65cm pri plinskih ali mešanih stedilnikih.

Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upostevati.

Elektricna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki zlastnostmi, namesceni vnotranjosti nape. Ce ima napa vtic, slednjega vstavite vvticnico, ki je skladna z veljavnimi predpisin se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Ce napa nima vtica (neposredna povezava na omrezej) ali se vtich nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrezej v pogojih prenapetostega razreda III, skladno s predpisi o instalaciji.

Pozor! pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno namescen.

Montaža

Napo prejmete v dveh razliciah: stenski in stropni (otochni) model.

Pred pricetkom namestitve:

• Preverite, ali dimenzije kuplejenega izdelka ustrezajo izbranemu prostoru namestitve.
• Odstranite filter/e z aktivnim ogljem, ce je/so prilozen/i (glejte tudi ustrezni odstavek). Namestite ga/jih le, ce zeilite uporabiti napo v odzračevalni različici.
• Prepričaje se, da v notranjosti nape (zaradi prevoznih razlogov) ni morebitnega priloženega materiala (na primer, ovojnice z vijaki, garancije itd.); ce je, ga odstranite in shranite.
• Ce je mogoče, razstavite in odstranite omarice, ki se nahajajo pod in okrog območja namestitve nape, takao da imate boljši dostop do stropa/stene, kamor bo napa namescena. V nasprotnem primeru pa kolikor je mogoče zašcitite omarice in vse dele, kjer bo potekala namestitev. Izberite ravno povrsino in jo prekrijte z zašcitvo, kamor boste nato položili napo in prilozene dele.
  Preverite tudi, da je v blizini območja namestitve nape (v predelu, ki je dostopen tudi z montirano napo) na razpolago elektricna vtčnica in da je mogoca povezava s systemdom za zunanji odvod dimov (samo pri odzračevalni razlìčici).
• Izvedite vsa potrebna zidarska dela (npr.: namestitevelektriche vticnice in/ali odprtine za prehod odvodne cevi).

Napi so priloženi pritrdilni vložki, primerni za večji del sten/stropov. Vseeno pa se je treba obrniti na usposobljenega tehnika, ki vam bo potrdil ustreznost materialov glede na vrst stene/stropa. Stena/Strop morata biti dovolj trdna, da lahko prenašata težo nape.

Namestitev stropnega (otočnega) modela nape

SI. 5-6-7

1. Nastavite obseg podporne struktur nape; od te nastavitve bo odvisna koncnva visina nape.

Opomba: V posameznih primerih je zgornji del mrežastega stebra pritjen na spodnji del z 1 enam ali vec vijaki; po potrebi ga preverite in začasno smemite, da omogocite nastavitev podporne strukture.

1. Oba dela struktur pritrdite s skupno 16 vijaki (4 na vsak vogal).

Pri obsegih, ki so vecji od minimalega, na zgornji del pritrdite 1 ali 2 stremeni (glede na to, kar je napi prilozeno) za ojačitev samega dela.

Opomba: zaradi prevoza je 1 streme morda ze zacasno pritrjeno z 2 vijakoma na mrežasti steber; po potrebi streme pomaknite v zeleni položaj ali ga dokončno pritrdite s 6 dodatnimi vijaki.

Pri tem ravnajte kakor sledi:

a. Rahlo razsrite stremena, ki jih zelite pritrditi, takdo da jih lahko pritrdite na zunanji del struktur.
b. Podporn streme namestite neposredno pod mesto pritrdite v dveh delov strukture in ga pritrdite s skupno 8 vijaki (2 na vsak vogal).

Ce je prilozeno dobavi, pritrdite drugo podporno stremena enako razdaljo med prvim podpornim stremenom in zgornjo stranjo mrežastega stebra ter ga pritrdite z 8 vijaki (2 na vsak vogal).

Opomba: pri namestitvi in prritditi v podpornih/ega stremen/a se prepričajte, da slednje/i ni/niso moteče/i za pritrditev odvodne cevi (odzračevalna različica) ali deflektorja (obtočna razlčica).

1. Napo pritrdite na mrežasti steber in preverite, ali je dobro pritrjena - pri pritrditvi nape na mrežasti steber do konca privijte 16 vijakov (4 na vsak vogal).
2. Pravokotno na kuhalno plošco, postavite na strop šablono za vrtanje (središće šablone se mora nahajati v središću kuhalne plošce in stranice morajo biti vzporedne s stranicami kuhalne plošce - stran šablone z napisom FRONT odgovarja strani upravljalne plošce). Prijavite elektricno povezavo.
3. Zavrtajte luknjé kakor je prikazano (6 luchenj za 6 zidnih vlozkov - 4 vlozki za pritrditev), v zunanje luknjé privijte 4 vijake, pri cemer pustite med glavo vijaka in stropom približno 1 cm prostora.
4. Mrezasti steber pritrdite na 4 vijake na stropu (glejte operacao 4).
5. Močno privijte 4 vijake.
6. Za varno pritrditev, v luknji, ki sta še prosti, vstavite in močno privijte preostala 2 vijaka.
7. V notranjost mrežastega stebra vstavite odvodno cev in jo povežite s spojnim obročkom prostora za motor (odvodna cev in pritrdilni jermeni niso priloženi). Ovodna cev mora biti dovolj dolga, da sega navzven (odzračevalna razlìčica) ali do deflektorja F (obtočna razlìčica).
8. Samo za obtočno razlicico: deflektor F namestite na mrežasti steber in ga s 4 vijaki pritrdite na ustrezno streme, nazadné še povežite odvodno cev s spojnim obročkom na samem deflektorju.
9. Izvedite elektricno povezavo s hisnim omrezejem; napajanje elektricnega omrezejia priključite sele po zakljuceni namestitvi.
10. Matice s pritrdinimi kavlji vstavite v dele zgornjih in spodnjih kaminov, v pravokotne reze; skupno mora biti nameščenih 14 matic.
11. Spojite zgornja dela kamina za prekritje mrežastega

stebra, tak da se Bodies reze, prisote na delih, nahajale ena na strani upravljalne plošće, druga pa na nasprotni strani.

Dela privijte z 8 vijaki (4 na vsako stran - glejte tudi tlorisni prikaz za spojitev dveh delov).

1. Celoto zgornjega kamina z dvema vijakoma (enim na vsako stran) pritrdite na mrezasti steber, na strop.
2. Spojite dva spodnja dela kamina za prekritje mrežastega stebra, pri cemer uporabite 6 vijakov (3 na vsako stran, gleje tudi tlorisni prikaz za spojitev teh dveh delov).
3. Spodnji del kamina vstavite v posebno lezišće, takao da v celoti prekriva prostor z motorjem in elektricno prikljucno dozo ter ga iz notranjosti nape pritrdite z dvema vijakoma.
4. Pritrdite 2 nalepki (priloženi), daPokrijete pritrdilna mesta delov spodnjega kamina (POZOR! NALEPKI ZA SPODNJI KAMIN BOSTE Z LAHKOTO PREPOZNALI, KER STA OŽJI IN MANJ GLOBOKI).
   Siri si in bolj globoki nalepki sta tisti, ki jih boste uporabili za zgornji kamin; ti je treba odrezati po meri.
5. S pomocjo glavne elektriche omarice ponovno vzpostavite napajanje elektrichega omrežja in preverite pravilno delovanje nape.

Namestitev stenskega modela

V kolikor parni šcitnik dobavljen demontiran, ga pritrdimo kot kazeta sliki a, b.

Omaro za elektricno priključitev pritrdimo kot kažejo slike c, d, e.

SI.9

1. S svincnikom narišite na zid središćno Črto, ki bo segalavse do stropa; tak to bo postopek namestitve lažji.
2. Vrtalno šablono postavite na zid: navpična središčnica, odtisnjena na vrtalni šabloni, mora ustrezati središčnici, narisani na zidu, spodnjí rob vrtalne šablone pa spodnjemu robu nape.
3. Zavrtajte luknj, tak o kakor je narisano na sabloni, vstavite zidne vlozke in v zgornji dve luknji privijte 2 vijaka, pri cemer pustite med glavico vijaka in zidom približno 1 cm prostora.
   Opomba: Vedno zavrtajte vse luknej, oznacene na sabloni: 2 zgornji luknji sluzita za pritrditev nape, spodnje (obicajno 1 središcna ali vec stranskih) pa za dokončno in varno pritrditev.
4. Streme za podporo kaminov "G" nameite na zid ob strop; podporno streme kaminov uporabite vrtalno sablono (ce je prisotna, mora majhma reza na nosilcu sovpadati s crto, ki ste jo predhodno narisalo na zid) in s svincnikom oznacite 2 luknji, zavrtaje luknji ter vstavite 2 vložka.
5. Podporn streme kaminov pritrdite na zid z 2 vijakoma.
6. Napo obesite na 2 zgornja vijaka (glejte fazo namestitve 3).
7. V spdnjo/e odprtino/e vstavite in privijte vijake (in podložko/e) za dokončno pritrditev (OBVEZNO!!!), nato pa, potem ko ste preverili namestitev nape, ZATEGNITE VSE spodnje in zgodnje VIJAKE.
   Opomba: spodnja pritrdilna mesta so vidna, ce

odstranite mascobne filtrine in nahajajo se na straneh in/ali v sredini nape (v tem primeru jih boste uzrli sele, ko boste odstranili ogrodje oglenega filtra, ce je le-ta prisoten).

V vsakem primeru se svetuje uporaba stranskih lukenj, ce so le-te prisotne, zaradi vece stabilosti nape.

1. Cev (cev in pasovi za pritrditev niso del dobave in jih morate kupiti sami) za odvod dimnih plinov povezite s spojnim obrockom nad enoto sesalnega motorja.
   V primeru odzračevalne razlicice nape, je treba drugi konec cevi povezati z napravo za odvajanje dimnih plinov navzven. ČeŽelite uporabljati napo v obtočni razlicici, pa na podporno stremkaminov G pritrdite deflektor F in drugi konec cevi pritrdite na spojni obroček na samem deflektorju F.
2. Izvedite elektricno povezavo.
3. Namestite kamine in jih v zgornjem delu pritrdite z 2 vijakoma (10a) na podporn streme kaminov "G" (10b).
4. Spodnji del kamina potisnite takto, da bo v celoti prekri sesalno skupino in se bo zaskocil v ustrezno lezišce nad napo.

Ponovno namestite ogrodje oglenga filtra in mašćobni/efilter/re ter preverite pravilno delovanje nape.

Delovanje

V primeru posebno visoke koncentracije dimov v kuhinji uporabite najvisjo hitrost. Priporočamo vam, da prezracevanje vkljucite 5 minut pred pričetkom kuhanja in ga pustite delovati se priblžno 15 minut po končanem kuhanju.

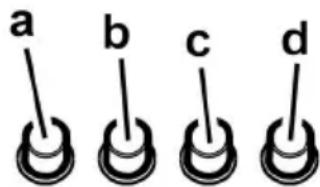

Model z nadzorno plošco s štirimi gumbi

a. Stikalo za luč ON/OFF.
b. Stikalo OFF/hitrost 1
c. Izbira hitrosti 2
d. Izbira hitrosti 3

Model z upravljalno plošćo s 5 tipkami

a. Stikalo za luč ON/OFF.
b. Stikalo OFF motorja
c. Izbira hitrosti 1 (v primeru majhne koliçine pare in dima).
d. Izbira hitrosti 2 (v primeru srednje količine pare in dima).
e. Izbira hitrosti 3 (v primeru velike koliçine pare in dima).

Vzdrževanje

Pozor! Pred vsakrsnim cischenjem ali vzdrrzevanjem izkljucite elektricno napajane nape, takdo va tvič izvlečete iz vtičnice ali izklopite glavno stikalo.

Cischenje

Napa zahteva pogosto cischenje, takozunajkotznotraj.

Za ciscenje uporabljaje krpo, navlaženo s tekocimi nevtralnimi detergenti.

Izogibajte se uporabi izdelkov, ki vsebujejo abrazivne snovi. NE UPOBLJAJTE ALKOHOLA!

Pozor: Neupostevanje pravil za ciscenje naprave in zamenjavo filtrov predstavlja tveganje pozarov. Zato vamsvetujemo, da sledite priporočinem navodilom.

Zavracamo vsakrsno odgovornost za morebitno skodo na motorju in pozare, ki bi bili posledica neprimernegavzdrzevanja ali neupoštevanja zgornjih opozoril.

Maščobni filter

Zaustavlja masčobne delce, ki nastajajo pri kuhanju.

Ocistiti ga je treba enkrat mesecno z ne agresivnimi cistilnimi sredstvi, rocno ali v pomivalnem stroju pri nizki temperaturi in katkim ciklom pranja.

S pranjem v pomivalnem stroju se maschobni filter lahko razbarva, toda njegove filtrirne značilnosti ostanejo nespremenjene.

Za demontazo maščobnegа filtrà povlecite odklopno ročico na vzmet.

Slika 2

Ogleni filter (samo za obtočno razlicico)

Slika 3

Zadržuje neprijjetne vonjave, ki nastajajo pri kuhanju.

Ogleni filter je potrebno zamenjati po dalji si uporabi, glede na tip kuhe ter redno ciscenje mascobnega filtra. Vsekakor je potrebno zamenjati vlozek majmanj vsake stiri mesece.

Filter ni niti pralen niti obnovljiv.

Odstranite nosilno ogrodje filtra, takao ga zatice (g), ki ga pritrujejo na napo, zavrtite za 90^

Ogleni vložek (i) vstavite v nosilino ogrodje (h) in vse skupaj ponovno namesite v ustrezno ležišće (j).

Uporabite lahko klasicni ogleni filter, ki ni ne pralen ne obnovljiv, zamenjati pa ga je treba vsake 3-4 mesece.

Nosilno ogrodje in vlozek oglenga filtra sta zvarjena skupaj; morebitnega ogrodja, dobavljenega z napo, zato ni mogoce uporabiti.

Za uporabo ga vstavite v posebej temu namenjeno leziše in ga pritrdite s posebnimi pritrdilnimi sredstvi.

Zamenjava zarnic

Izkljucite elektricno napajanje naprave.

Pozor! Preden se zharnic dotaknete, se prepričajte, ali so hladne.

Slika 4

1. Izvlecite zašćito, pri Čemer si pomagajte z majhnim plošćatim izvjacem ali podobnim orodjem.
2. Zamenjajte pregorelo zaarnico.

Uporabite le halogenske Žarnice 12V -20W max - G4, pričemer pazite, da se jih ne dotaknete z rokami.

1. Ponovno zaprite zašcite (zaskočna pritrditev).

Če luc ne bi delovala, preverite pravilno vstavitev Žarnic v njihovo ležisće, preden se po pomoč obrnete na servisno službo.
