MANUAL DE UTILIZARE Sempione TURBOAIR

Urmariindeaprope instruetiune continute in acest manual. Producatorul i declina orice responsabilitate in cazul daunelor Sau incendiilor provocate aparatului si derivate dintr-outilizare incorecta si din nerespectarea instruetiunilor continute in acest manual.Hota a fost proiectata excluziv pentru uz casnic.

Hota poate fi din punct de vedere estetic diferită față de cea ilustrata in desenele acestui manual, totuși instructiunile de/utilizare, intreținereși instalare rămân aceleasi.

! Este importante să păstrați acest manual pentru a-l putea consulta în orice moment.În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne impreună cu produsul.
! citi ci atentie instruunile: exista informatjI importante privind instalarea,utilizarea si siguranta.
! Nu efectuati modificari de tip electric sau mecanic asupra produsului sau asupra tevilor de evacuare.

Notă: Pârțile contrasemnate de simbolul “(*)” sunt accesorii furnizate numai pentrucateva modele sau sunt pârti care nu sunt in doatașși trebuie să fie cumpărate.

Avertissement

Atentie: Nu conectati aparatul la reteaua electrica pana cand nu ati terminat de montat toata instalata.

Inainte de orice interventie de curatenie si intretinere, deconnectati hota de la reteaua electrica, scotand stecherul sau deconnectand intrerupatorul general al locuinhei.

Pentru toate operatiiile de instalare 山 intretinere utilizati manusi de protectie.

Aparatul nu este destinat pentru a fi folosit de catre copii sau personane cu capacităti fizice senzorialeși mentale reduse saucare nu au experițași cunostinta adecvata, numai in cazulin care acestea sunt sub supraveghere sau le sunt date instruciunile de folosire a aparaturi de catre o personăresponsabilă cu siguranta acestora.

Copii trebuie sa fie supravegheati pentru a fi siguri că nu se joacă cu aparatura.

Nu folositi niciodata hota fara montajul corect al grilei!

Hota nu trebuie folosita NICIODATA ca suprafata de asezare numai in cazul in care este indicat in mod specific.

Localul trebuie sā fie destul de ventilat, tand hota de bucătărie se folosește impreună cu alte aparate cu combustie de gaz sau alti combustibili.

Aerul aspirat nu trebuie sa treaca printr-o conducţa folosită pentru eliminarea fumul produs de aparatele cu combustie de gaz sau alte combustibili.

Este absolut interzis pregatirea sub hota a mancarurilor cu flamă.

Folosirea flacarii libere poate dauna filtrre si poate crea incendii, asadar trebuie evitată in orice caz.

Friptura trebuie făcută sub control pentru a evita ca uleiul prea incalzit să se aprinda.

Partile componente cu care am putea intra in contact se pot incalzi considerabil in momentul in care se folosesc impreună

cu aparatura pentru pregătit mancarea.

In ceea ce privesc măsurile tehniceși de siguranta caret trebuie și fie adoptate pentru evacuarea fumurilor este strict necesar și respectați regulamentele în vigoareși și apelati la autoritateile competente locale.

Hota trebuie sa fie curata tot des atat in interior cat si in exterior (CEL PUTIN ODATA PE LUNA, respectand in mod expresiv toate indicatiile redate in instructiunile de intretinere reproduce in acest manual)

Nerespectarea normelor de curatare a hotei precum si neinlocuirea sau necuratarea filtrelor poate crea la riscuri de incendi.

Nu folosi niciodata hota fara montajul corect al becurilor pentru a nu crea riscuri de scurtcircuit.

Firma işi declina orice responsabilitate pentru eventualele pagube, daune sau incendii provocate de aparatură ce provin din nerespectarea instructiunilor redate in acest manual.

Acest aparat este marcat in conformitate cu Directiva Europeana 2002/96/CE referitoare la Deşeurile de Echipament Electric Şi Electronic (WEEE).

Asigurându-va ca acest produs este eliminat in mod corect, contribui la prevenirea potenialeor consecinte negative asupra mediului inconjurator si sanatai personelor, consecunte care ar putea fi provocate de aruncarea necorespunzatoare la gunoi a acestui produs.

Simbolul pe produs, sau de pe documentele care insopec produsul, indicafaptul caca cesta nu poate fi aruncat impreunacu deseurile menajere. Trebuie predat la punctul de colectare corespunzator, pentru reciclarea echipamentului electric si electronic.

Aruncarea la gunoi a aparatului trebuie făcută in conformitate cu normele locale pentru eliminarea deşeurilor.

Pentru inatatii mai detaliate privind eliminarea, valorificarea si recicarea acestui produs, va rugam sa contacta administrata locala, serviciul de eliminare a deseurilor menajere Sau magazinul de unde ati cumparat produsul.

Utilizarea

Hota a fost realizata pentru a fi Utilizata in versiunea aspirantă cu evacuire externă sau in versiunea filtrantă cu riciclu intern.

Varianta aspirante

Hota este dotata cu o aerisure in partea superioara B, pentru evacuarea gazelor de ardeire in exterior (tubul de evacuare si colierele de fixare nu sunt furnizate).

Atentie! Daca hota este prevazutcu filtru de carbune, acesta trebuie scos.

Varianta Filtranta

Atentie! Daca hota nu este prevazutcu filtru de carbune, trebuie sa-i faceti comanda si sa-l instalati inainte de a utilizeza hota.

Modelele care nu sunt prevăzute cu motor de aspirare, functioneaza numai in versiune aspirantăși trebuie conectate la o unitate periferica de aspirare (care nu este in dotare).

Instructiunile pentru sistemul de racordare sunt furnizate cu unitatea perifica de aspirare.

Instalarea

Distanta minima intre suprafata suportului recipientelor pe dispositivul de gatit si partea de jos a hotel nu trebuie sa fie mai mica de 50cm in cazul masinilor de gatit electrice, si de 65cm in cazul masinilor de gatit cu gaz Sau mixte.

Dacă instrucțiunile disposizitivului de gătit cu gaz specifică o distanța mai mare, este necessar să tineti cont de aceasta.

Conexarea Electrica

Tensiunea din retea trebuie sa corespundă cu tensiunea la care se referă eticheta situata in interiorul hotei. Dacă este prevăzută cu stecher conectaţi hota la o priză conform cu normele in vigoare, pozițonata intr-o zona accesibilăși după instalare. Dacă nu este prevăzută cu stecher (conexiunea este direct la retea) sau stecherul nu este positionat intr-o zona accesibilăși după instalare, aplicati un intrerupător bipolar la normă care sa asigure deconnectarea completă de la retea in condițile categoriei de supratensiune III, conform regulilor de instalare.

Atentie! inante de a efectua connectarea circuitului hotei la alimentatia din retea si de a verifica fonctionarea corecta, controli totdeauna dacă cablul a fost montat in mod corect.

Montarea

Hota este furnizata in două versiuni: model de pereteși model de tavan (Isola).

Informatii preliminare pentru instalare:

• Verificazioni ca produsul cumparat sα fie de dimensiune.si volum adept zonei de instalare alese.
• Scoateşi filtrul/filtrele de carbun activ dacă sunt furnizate (a se vedea paragraful relativ). Acesta/aceste vor fi instalate numai dacă se utilizează hota in versiunea filtrantă.
• Verificatu ca in interiorul hotei sa nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu suruburi, garantia etc.), eventual sa le scoatei si sa le păstrati.
• Dacă este posibildezlegatişismiscetimagbilainjurularieide instalareahotei,inmoduldeaaveaocatmaibunacccessibilitatela pereteleundeva fi instalatahota.Dacau se poate,protejatipecatposibilmobilsiatopectilecare interesteaza instalarea.Alegeiouprafataplanacicoperit-o cu o protectie unde apoi vetipune hota sichechipamentul special.
  Verificatu ca in apropierte zonei de instalare a hotei (in zona accesibla chiar cu hota montata) sa fie o przy

electricà sì dacà e posibil să fie conectata la un dispositiv de evacuare a fumului spre extern (numai pentru versiunea aspirantă).

• Executați toate lucrările necessities de zidarit (de exemplu instalarea unei prize electriceși/sau orificiul prentru trecerea tubuli de evacuare).

Hota este dotata cu dibluri de fixare adecva pentru toti pereti/ tavane. Este necessities, totusi, sa cereti parerea unui tehnician specialist pentru a se asigura de calitatea materialelor si felul de perete Sau tavan. Peretele/tavanul trebuie sa fie destul de gros pentru a putea sustine gretutatea hoteli.

Instalarea modelului de tavan (Isola)

Fig. 5-6-7

1. Reglati extensa structurii suportului hoteli; de această reglare va depinde inaltimea finală a hoteli.

Notă: In unele cazuri sectiunea superioara a cadrului de sprijin este fixata la sectiunea inferioroara cu 1 sau mai multe Šuruburi, eventual verificatiș si indepartați-le partial pentru a permite reglarea structurii de suport.

1. Fixati cele două sectiuni ale structuri cu cele 16 suruburi (4 pentru fiecare colt).

Aplicati pe sectiunea superioara, pentru extensiuni superioare minimilor, 1 sau 2 cadruri (in bază la ceea ce e prevazut de echipament) pentru a o intarii.

Nota: pentru motive de transport 1 cadru poate sa fie deja fixat partial cu 2 suruburi la cadrul de sprijin, eventual duceti-l in posizia dorita si terminati fixarea cu inca 6 suruburi.

Pentru această operatiune procedaţi in modul următor:

a. Largiti uor cadru de fixare in a sa fel incat sa poata fi aplicat in exteriorul structurii.

b. Pozitionati cadru de intarire imediat deasupra punctului de fixare ale celor doua sectiuni ale structurii si fixati-le cu cele 8 suruburi (2 pentru ficare colt).

Dacă este prevăzut, fixati al doilea cadru de intârire intr-o poziţie echidistantă intre primul cadru de intârireși latura superioara a cadrului de sprijin, fixati cu cele 8 Šuruburi (2 pentru ficare colt).

Nota: In timpul poziionari si fixari cadrului de intarire, verificati ca acestea sa nu impiedice un uor fixaj al tubului de evacuare (versiunea aspirantă) sau a deflectorului (versiunea filtranta).

1. Agatai hota la cadru de sprijin, controla di dac a s-a agatat corect - pentru agataea cadrului de sprijin la hota insurubati cu putere cele 16 suruburi (4 pentru fiocare colt).
2. Aplicati schema de gaurire pe partea verticala a plitei (centrul schemei trebuie sa corespunda cu centrul plitei, iar laturile trebuie sa fie paralele cu laturile plitei - latura schemei cu inscriptia FRONT sa corespunda laturii panoului de control). Realizati conxiunea electrica.
3. Gauriti in modul urmātor (6 orifici pentru 6 dibluri in perete - 4 dibluri de prindere), insurubati cele 4 suruburi in gaurile externe lasand un spatju intre capul surubului si tavan de aproximativ 1 cm.

4. Aplicati cadru de sprijin de tavan cu cele 4 suruburi (vezi operatjunea 4).

5. insurabati cu putere cele 4 suruburi.

6. Introduciţi Şi INSURUBAți cu putere celelalte 2 suruburi in găuri, pentru a avea o fixare de siguranta CAT mai bună..
7. Introduciţi tubul de evacuire in interiorul cadrului de sprijin Şi conectătăI la inelul de connectare in unitatea motorului (tubul de evacuire Şi fâsiile de fixare nu sunt in dotare). Tubul de evacuire trebuie să fie sufficient de lung pentru a putea ajunge la extern (Versiunea aspirantă) sau deflectorul F (Versiunea filtrantă)
8. Doar pentru versiunea filtranta: montati deflectorul F pe cadru de sprijin si fixati-l cu 4 suruburi la cadru, pe urma, racordati tubul de evacuare la inelul de conectare positizonat pe deflector..
9. Executati conexiunea electrica la reteaua menajera, reteaua electrica trebuie sa fie alimentata numai candid ut terminat de instalat hota.
10. Aplicati piulitele prevalzute cu carlige de fixare in interiorul sectiunii cosului superior si inferior in asa fel incat sa corespunda cu orificile dreptunghiulare; in total vor trebui montate 14 piulite.
11. Impreunati cele doua sectiuni superioare a cosului pentru acoperirea cadrului de sprijin astfel incat orificiile prezeinte pe sectiuni sa fie puse una pe aceeaşi latura a panoului de comanda si alta pe latura opusa. Insurubati cele doua sectiuni cu 8 suruburi (4 pe latura - a se vedea schema in plan pentru impreunarea celor doua sectiuni).
12. Fixati cadrul de sprijin si cosul superior in apropierea tavanului, cu doua suruburi (unul pentru fiecare latura).
13. Impreunati cele două sectiuni inferiore aleculosui pentru cuplarea cadrului de sprijin, folositi 6 suruburi (3 pentru fiecare parte - a se vedeași schemă in plan pentru impreunareaelor două sectiuni).
14. Introduçeti sectiunea inferioară a cosului in adecvatul locas pentru cuplarea completă a motorului precum si cutia conectarii electrice,și fixati cu două suruburi in interiorul hotei.
15. Aplicati 2 placutele (fumizate in echipament) pentru a acoperi gaurile de fixare ale sectiunii cosului inferior ((ATENTIE! PLACUTELE PENTRU COSUL INFERIOR SUNT USOR DE RECUNOSCUT DEOARECE SUNT STRAMTE SI NU FOARTE ADANCI).
    Placutele mai largi si mai adanci sunt cele care se folosesc pentru cosul superior, acestea vor fi tăiate după masură.
16. Alimentati reteaua electrica de la panoul electric central si controli corecta fonctionare a hotei.

Instalarea modelului de perete

Daca ecranul cu aburi este furnizat demontat, acesta trebuie fixat asa cum este indicat in Fig. a,b.

Cutia de conexiune electrica trebuie fixata asa cum este indicat in Fig. c,d,e.

Fig. 9

1. Cu ajutorul unui creion, trasa i o linie pe perete pana la tavan, corespunzatoare liniei mediane, vei facilita astfel operatiile de instalare.
2. Aplicati schema de gaurire in a sa fel incat linia verticala

mediana, tiparita pe schema de gaurire trebuie sa corespunda cu linia orientală desenata pe perete, iar partea inferioroara a schemei de gaurire sa corespunda cu partea inferioroara a hoteli.

1. Gauriti aça cum este indicat in schema de gaurire, introduci diblurile in perete si insurubai cele 2 suruburi in orificiile superioare, lasand un spatiu intre capul surubului si tavan de aproximativ 1 cm.
   Nota: Executati intotdeauna gaurile aça cum este indicat in schema de gaurire: cele 2 superioare se folosesc pentru prinderea hotei in tamp ce orificiile inferioare (adica 1 central sau mai multe laterale) se folosesc pentru fixarea definitiva si de siguranta.
2. Aplicati cadrul de sprijin al cosului "G", pe peretele din apropierea tavanului, Utilizati cadrul de sprijin al cosului ca schema de gaurire (dac'a este prezent, micul orificiu obtinut pe suport, trebuie sa coincida cu linia trasata pe perete) insemenati cu un creion 2 orificii, executati orificiile, introduci Cele 2 dibluri.
3. Fixa schema de sprijin al cosului de perete prin 2 suruburi.
4. Agata hota la cele 2 suruburi superioare (vezi faza de instalare 3).
5. Introduciţi Şi Insurubati suruburile (şi saiba/şaible) in orificiul/orificiile inferiorare pentru efectuarea fixarii definitive. (OBLIGATORIU!!!), pe urma, dupa ce ati verificat stabilitatea hoteli, INSURUBATI DEFINITIV TOATE SURUBURILE inferioroare Şi superioare.

Notă: Punctele de fixare inferioare sunt vizibile indepartand filtrele de grasime ce sunt situate pe marginea sii/sau in centrul hotei (in acest ultim caz doar dupa ce a scos cadrul filtrului de carbune, daca există). Vă recomandam, in orice caz, sautilzi, dacă există, orificile laterale pentru o mai bună stabilitate a hotei.

1. Executaşi legătura unei conducte (conductași fâsiile de fixare nu sunt in dotare) in scopul evacuării fumuluiă carne inelul de conectare ce se află deasupra unității motorului aspirant.
   Cealaltä extremitate a conduciei trebuie conectata la un dispositiv de expulzare a fumului câtre exterior in cazul utilizārii hotei in versiunea aspirantă. In cazul utilizārii hotei in versiunea filtrantă, fixati de cadrul de sprijin al cosului G, deflectorul F si connectăi cealaltä extremitate a conduciei la inelul de conectare ce se află pe deflectorul F.
2. Executati conexiunea electrica.
3. Aplicati cosurile si fixati-le deasupra prin 2 suruburi (10a) pe suportul cosului G^ (10b).
4. Lasaţi ca partea inferioroara a cosului să alunce deasupra grupului aspirant până când il introduciți in locașl corespunzățor, situat deasupra hoteli.
   Remontati capacul filtrului de carbune si filtrul/filtrele de grasime si controti functionarea corectă a hotei.

Functionarea

Se recomanda o viteza crescuta, in special in cazul unei concentraţii mari de vapori in bucătărie. Vă sfătuim sa o lasati să aspire 5 minute inainte de a demara procesul de coacereși de a o lasa in functiune, la inchoderea procesului de coacere, pentru inca 15 minute (aproximativ).

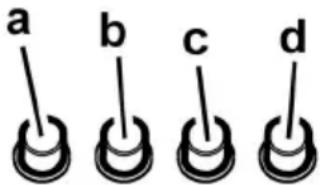

Modelul cu panou de comanda cu 4UTOane

a. Intrerupator lumini ON/OFF.
b. Intrerupator OFF/viteza 1
c. Selectare rapida 2
d. Selectare rapida 3

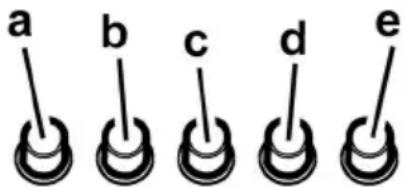

Modelul cu panou de comanda cu 5UTOane

a. Intrerupator lumini ON/OFF.
b. Intrerupator OFF motor
c. Selectare rapida 1 (dacă sunt puțini aburiși fum)
d. Selectare rapida 2 (dacă cantitatea de aburiși fum este medie)
e. Selectare rapida 3 (dacă cantitatea de aburiși fum este mare)

Intretinerea

Atentie! Inainte de orice interventie de curatenie si intreinere, deconnectati hota de la reteaua electrica, scotand stecherul sau deconnectand intrerupatorul general al locuiniei.

Curataea

Hota trebuie curata frevent (cel puţin cu aceeaşi freventața cu care se cură filtre anti-grasime), fie in interior CAT si in exterior. Pentru curătre folositi un material imbatat cu detergenti lichizi neutri. Evitati folosirea produselor pe bază de abrazivi NU FOLOSI TI ALCOOL!

Atentie: Nerespectarea normelor de curatare a hotei si de inlocuire a filtrelor conduc la potenjiale riscuri de incendii. Va sfatuim sa respectati indeaproape instrucijunile prezeinte in acest manual.

Producatorul işi declina orice responsabilitate in cazul daunelor la motor sau incendiilor provocate aparatului si derivate dintr-o Utilizare sau intrejinere incorectă precum si din nerespectarea instructiunilor continute in acest manual.

Filtru anti-grasimi

Capteazá particulele de grásime care apar in timpul pregatirii alimentelor.

Trebuie curățat o data pe luna cu detergenti neabrazivi, manual sau utilizand masina de spalat vase, la temperaturi scazute si folosind un program scurt.

Filtrul metallic anti-grasimi, spalat cu masina de spalat vase se poate decolora, dar nu-si va pierde criteristicile de filtrare.

Pentru demontarea filtrului tragei manerul de prindere cu resort.

Fig. 2

Filtru de carbune (numai pentru versiunea filtranta) Fig. 3

Retine mirosurile neplacute, derivate in urma procesului de coacere.

Saturația filtrului de carbune depinde de folosirea mai mult sau mai puțin prelungită a tipului de masina de gătit precumși de curătarea regulară a filtrului pentru grăsime. In orice caz, cartusul filtrului trebuie inlocuit cel mult la ficare patru luni.

NU-I spalati tau refolositi

Indepartatcadrulsustinatoralfiltruirotindla 90^ suporturile care-l fixeazade hota.

Introduciţi buretele (i) de carbune in interiorul cadrului (h) si remontaţi tot ansamlul in locașul corespunțator (j).

E posibil sa utilizesi un filtru de carbune traditional, care nu se spala si nu se refoloseste, care trebuie inlocuit o data la 3-4 luni.

Cadru din plastic, buretele si filtru de carbune sunt lipite impreună, eventualul sportul furnizat impreună cu hota nu trebuie'utilizat. Pentru a putea fi/utilizat, introduciți-i in adecvatul locaș si fixați-l, actionand pe disposizitivii adecvati.

Inlocuirea becurilor

Deconecta hota de la reteaua electrica.

Atentie! Inainte de a atinge becurile, asigurati-va cau au o temperatura ridicata.

Fig. 4

1. Scoateti protectia folositu-va de o surubelinita sau de o piesa identica.
2. Inlocui beculars Folosi doar becuri halogene de 12V -20W max-G4, avand grijsa nu le atingeti cu mana.
3. Inchideti protectia (fixare prin declansare)

Dacă plafoniera nu se aprinde, controți dacă ati introdus bine becurile inainte de a chema Asistenta tehnica.
