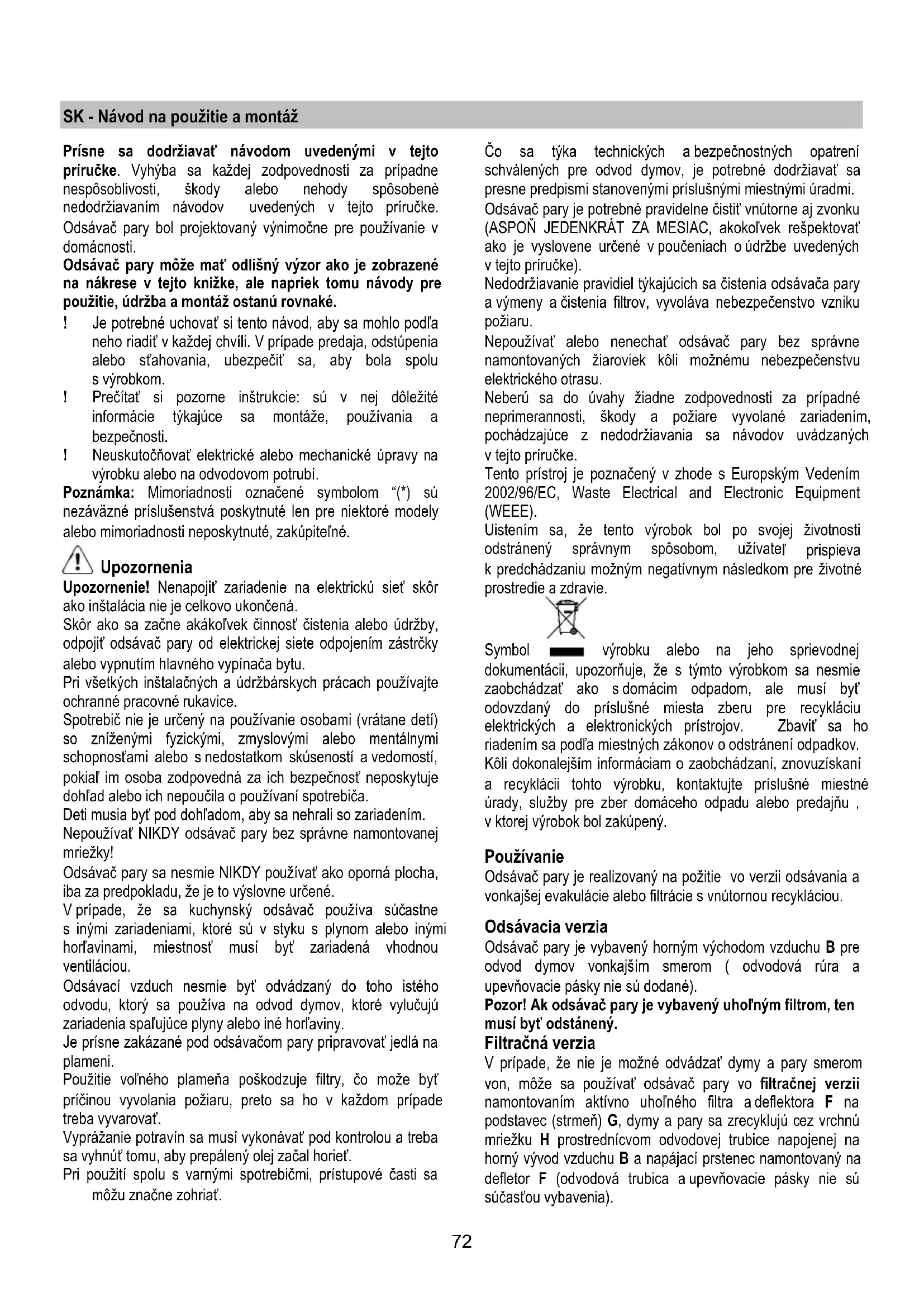

NÁVOD NA OBSLUHU Sempione TURBOAIR

Prisne sa dodržiavat námodom uvedenymi v tejto priručke. Vyhyba sa kázdej zodpovednosti za pripadne nespósoblivosti, skody alebo nehody spôsobené nedodržiavaním námodov uvedenych v tejto priručke.

Odsávač pary bol projektovaný vynimočne pre použivanie v domácnosti.

Odsávač pary moze mat' odlísný výzor ako je zobrazené na nákrese v tejto kníze, ale napriek tomu navody pre použitie, udrzba a montáž ostanú rovnák.

! Je potrebné uchovat' si tento námod, aby sa mohlo podla neho riadit' v každej chvili. V pripadé predaja, odstúpenia alebo stahovania, ubezpečit' sa, aby bola spolu s vyrobkom.
! Preciat' si pozorne instrukcie: su v nej dolezitez informacia tykajuce sa montaze, pouzivania a bezpecnosti.
! Neuskutočnovat elektrické alebo mechanické upravy na vyrobku alebo na odvodovom potrubí.

Poznamka: Mimoriadnosti označené symbolom “(*) su nezáväzné prislušenstva poskytnuté len pre niektoré modely alebo mimoriadnosti neposkytnuté, zakúpitěné.

Upozornenia

Upozornenie! Nenapojit zariadenie na elektricku siet skor ako instalacia nie je celkovo ukoncená.

Skör ak o sa začne akákolvek Činnost Čistenia alebo udrzby, odpojit odsávač pary od elektricnej siete odpojenim zástrčky alebo vypnutim hlavného vypínača bytu.

Pri vsetkych instalačnych a udžbárskych pracach používajte ochranné pracovné rukavice.

Spotrebič nie je určený na používanie osobami (vrátane deti) so zniženými fyzickými, zmyslovými alebo mentalnymi schopnostami alebo s nedostatkom skúsenosti a vedomosti, pokial im osoba zodpovedné za ich bezpečnost neposkytuje dohťad alebo ich nepoučila o použivaní spotrebiča.

Deti musia byt' pod dohl'adom, aby sa nehrali so zariadenim.

Nepoužívat' NIKDY odsávač pary bez správné namontovanej mriežky!

Odsávac pary sa nesmie NIKDY použiv'a ak oporná plocha, iba za predpokladu, ze je to vyslovne urcené.

V priade, ze sa kuchynsky odsavoč použiva súcastne s inymi zariadeniami, ktoré su v styku s plynom alebo inymi hor'avinami, miestnost musi byt zariadená vchodnou ventilaciou.

Odsávací vzduch nesmie byt odvádzáný do toho istého odvodu, ktorý sa používa na odvod dynamov, ktoré yvlucuju zariadenia spalujúce plyny alebo iné horlaviny.

Je prisne zakázané pod odsávačom pary priapravovat' Jedlá na plameni.

Použitie vol'ného plameña poskodzuje filtry, co moze byt' pričinou vyvolania požiaru, preto sa ho v každom pripadetreba vyvarovat'.

Vyprážanie potravin sa musí vykonávat pod kontrlou a treba sa vyhnú'tomu, aby prepálený olej začal horiet.

Pri použiti spolu s varnymi spotrebičmi, pristupové Časti sa možu značne zohriat.

Co sa týka technickych a bezpečnostnych opatrení schvalen'ych pre odvod dymov, je potrebné dodržiaváš presne predpismi stanovenými prislušnými miestnými uradmi.

Odsávač pary je potrebné praviděne Čistit vnutorne aj zvonku (ASPOÑ JEDENKRÁT ZA MESIAC, akokol'vek rešpektovat)避孕 o udržbe uvedenych v tejto priúčke).

Nedodržiavanie pravidiel tykajucich sa cistenia odsávača pary a výmeny a cistenia filtrov, vyvoláva nebezpečenstvo vzniku požiaru.

Nepoužívat alebo nenechat odsávač pary bez správné namontovaných Žiaroviek koli moznému nebezpečenstvu elektrického extrasu.

Neberu sa do uvahy ziadne zodpovednosti za pripadné neprimerannosti, skody a poziare vyvolané zariadenim, pochodzajuce z nedodržiavania sa námodov uvádzánych v tejto príručke.

Symbol vyrobku alebo na jeho sprievodnej dokumentaci, upozornuje, ze s tymto vyrokom sa nesmie zaobchodzatako s domacim oppadom, ale musi byt' odovzdany do prisluné miesta zberu pre recyklaciu elektrickych a elektronickych pristrojov. Zbavit sa ho riadenim sa podla miestnych zakonov o odstraneni odpadkov. Koli dokonalejsim informaciam o zaobchodzani, znovuziskani a recyklaciu tohto vyrobku, kontaktujte prisluné miestné urady, služby pre zber domaceho opadu alebo predajnu, v ktorej vyrobok bol zakupeny.

Používanie

Odsávač pary je realizovány na požitie vo verzii odsávania a vonkajšej evakulácie alebo filtrácie s vnútorou recykláciou.

Odsávacia verzia

V priade, ze nie je mozné odvadzat dmy a pary smerom von, moze sa pouzivat odsavac pary vo filtračnej verzii namontovanim aktivno uholného filtra a deflektora F na podstavec (strmen) G, dmy a pary sa zrecyklujć cez vrchnu mriežku H prostrednicvom odvodovej trabice napojenej na horný vývod vzduchu B a napajaci prstenec namontovany na defletor F (odvodová trabica aupevnovacie pásky nie su sučastou vyavenia).

Pozor! Ak odsávac pary nie je vybavený uholnám filtrom, ten musi byt objednaný a namontovaný este pred použitim.

Modely bez odsavacieho motora sluzia iba v odsavacej verzii.

A musia byt napojené na odsavaciu odvodovú Jednotku (nie je dodanova).

Návody na zapojenie su dodané s obvodovou Jednotou odsávania.

Montáz

Minimalna vzdialenost medzi povrchom podstavca pre nádoby na kuchynskom sporáku a najspodnejšej Časti kuchynského odsávača pary nesmie byt kratsia ako 50cm v prípadé elektrického sporáka a ako 65cm v prípadé plynového alebo kombinovaného sporáka.

Ak návody kuchynského plynového aparátu uvádzajuvacsiu vzdialenost, je ptrebné s tym počitat.

Napatie siete musi zodpovedat's napatim udanym na etikete charakteristiky umiestnene vo vnutri odsavaça pary. Ak je predlozena zastrčka, zapojit odsavač pary do Rozvodu zhodného so stanovenymi pravnymi predpismi na pristupnom uzemi aj po instaláci. Ak nie je predlozena zastrčka (priamy spoj so sietou), alebo zastrčka nie je umiestnéna na pristupnom uzemi, aj po instaláci, tripojit dvojpolový vypinač zhodný s predpismi, ktoré zarucuju kompletné odpojenie sa zo siete podla podmienok kategorić nadmierného napatia III, v zhode s pravidlami instalácie.

Upozornenie! pred napojenim okruhu odsavača pary do privodovej elektrickej siete a pred kontrolou jeho správněj cinnosti, skontrolovat stale, aby kabel siete bol správně namontovany.

Montáz

Odsávač pary je k disposićii vo dvoch verziach: model pre stenu a model pre strop (Isola).

Skorako sa začina s instaláciou:

Persvedcit sa ci zakupeny vyrobok je rovnakeho Rozmeru aka piestor urceny na instalaciu.
- Odmontovat' uholno aktiny/e filter/filtre ak su vo vybave (pozriet sa aj na relativny paragraf v prirucke). Tento/tieto sa znovu namontuje/ú iba v tripade, ked' sa ziada použivat odsávac pary vo filtracnej verzii.
Presvedcitsa,aby sa vo vnutri odsavaca pary nenachadzali (koli dovodu dopravy) prilozené materialy napriklad sacok so zavitmi, zaruka, atd),za tychto predpokladov odstranit ich a uchovat'ich.
Ak je moźne, odpojit a dočastne odstránit nábytok pod a okolo priestoru instalacie odsávača pary takým spôsobom, aby sa ulahčil pristup k stropu/stene ku ktorému odsávač pary bude namontovaný. V opacnom pripad, podla možnosti, ochrànit nábytky a každé Časti týkajúce sa instalacie. Určit{jednu rovn pouchochu aPokryt ju nejakou ochranou, kde sa potom oprie odsávač pary a Jednotlivé Časti vyavenia.
Presvedcit'sa,okrem toho,ci v blizkosti instalacia

odsávača pary (na pristupnom mieste aj s namontovaným odsávačom pary) je k disposzíci elektrická zástrčka a ā je možné napojit sa na jedem zariadenie slúziace na odvod dymov vonkajšim smerom (iba Odsávacia verzia).

• Uskutočnit kazdé nevyhnutné murárske práce (napriklad: instalácia elektricnej zástrčky a/alebo otvor pre prechod odvodovej trubice).

Odsávač pary je vybavený upevnovacimi klinmy vchodnymi prevacšinu typov stien/stropov. Jednako je nevyhnutné poradit sa kvalifikovaným technikom, aby vám schvilil spósoblivost materiálov na zákloe akého typu je stena/strop. Stena/strop musí byt dostatočne mohutné, aby udržala hmotnost odsávač pary.

Montaz modela pre strop (Isola)

Obr. 5-6-7

1. Regulovat roztiahnutie konstrukcie podpory odsavača pary, od tejto regulácie bude zodpoved už konečná výška odsavača pary.

Poznamka: V niedtorych pripadoch horná Čast' pilieru je upevneni o spodnú Čast's 1 alebo viac skrutkami, eventualne skontrolovat a dochasne ich vybrat', aby sa mohla regulovat konstrukcia podpory.

1. Pripevit dve casti konstrukcie s celkovo 16 skrutkami (4 pre každý roh).

Aplikovat' na hornu 'cast', pre minimalne horne roztiahnutie, 1 alebo 2 strmene (na zaklade toho, kolko je ich vo vybave), aby ju posilnili.

Poznamka: z dovodov prepravy 1 strmen by mohol už byt's 2 skrutkami doçasne pripevnený k pilieru, eventualne ho posunú do ziadanej polohy alebo dokončit jeho pripevnenie so 6 doplujucimi skrutkami.

Na tento 'ucel postupovat nasledovne:

Mierne roztiahnut' stremene k upevneniu tak, aby sa mohli aplikovat' z vonkajsej strany konstrukcie.

Umiestnit' posilnujuce stmene tesne nad bod upevnenia dvoch konstrukci a upevni' ich s celkovo 8 skrutkami (2 pre kazdy roh).

Ak je dodany, upevnil' druhy posilnujuci strmen do polohy rovnakej medzi prvym posilnujucim stmenom a hornou stranou piliera, upevnil's 8 skrutkami (2 pre kazd'y roh).

Poznamka: poças umiestnovania a upevnovania posilnovacieho/cich strmeña/nov ubezpečit sa, aby nebranili l'ahkému upevneniu odvodovej trabice (odsávacia verzia) alebo deflektora (filtracná verzia)

1. Zavesit odsávač pary na pilier, skontrolovat, Č je perfektne zaveseny - k upevniu odsávača pary na pilier rozhodne zaskrutkovat 16 skrutiek (4 pre každý roh).
2. Na vertikálnu uroven k varnej ploche aplikovat vrtaciu schému na strop (stred schémy bude musiet zodpovedat stredu varnej dosky a strany budu musiet byt rovnoběné so stranami varnej dosky - strana schémy s napisom FRONT zodpovedá strane kontrolnho panelu). Zabezpecit elektrické napojenie.
3. Vrata'ako je uvedene (6 otvory pre 6 hmozdinky do mura -4 hmozdinky pre zavesenie), zaskrutkovat 4 skrutky do vonkajsch otvorov tak, aby ostal priblizne 1 cm priestor

medzi hlavou skrutky a stropom.

1. Zavesit pilier o strop so 4 skrutkami (pozri operaciu 4)
2. S rozhodnutim zaskrutkovat 4 skrutky.
3. Vložit a rozhodnutim zaskrutkovat'dalsie 2 skrutky do otvorov pre bezpečnostné upevnénie, ktoré ostali volné.
4. Zaviest' odvodovu trabicu do vnútra piliera a napojit ju o pripojovaci prstenec priestora motora (odvodová trabica a spojovacie svorky nie su súcastou dodávky). Odvodová trabica bude musiet' byt'dostatočne dlha, aby došla vonku (Odsávacia verzia) alebo k deflektoru F (Filtracná verzia).
5. Len filtračná verzía: namontovat deflektor F na pilier a upevni't ho 4 skrutkami na prislušné strmen, nakoniec pripojit odvoduvú trubicu o pripojovaci prstenec uloženy na deflektore.
6. Uskutočnit' elektrické pripojenie k domácej sieti, elektrická siet' bude musiert byt napojená len po ukončeni instalacie.
7. Aplikovat' matice vybavené upevnovacimi háčkami do vnutra sekcii hornych a dolnych kominov v zopdpovednosti obdžnikovych otvorov, kelkovo musia byt' namontované 14 matice.
8. Spojit dve horné sekcie komína po zakrytie piliera takým spôsobom, aby štrbiny nachadzajúce sa na sekciach boli umiestnene

jedna na rovnakej strane riadiaceho panelu a druhá na opačnej strane.

Zaskrutkovat obsekcie 8 skrutkami (4 pre každú stranu - pozri aj schému v plane pre spojenie dvoch sekcii).

1. Pripenit pilier spolu s hornym kominom, v blizkosti stropu, s dvoma skrutkami (jedna pre stranu).
2. Spojit dve dolne sekcie komina po zakrytie piliera, pouzit 6 skrutky (3 pre každu stranu, pozri aj schému v plane pre spojenie dvoch sekcii)
3. Vložit' dolnú sekciu komina do prislušného sidla po komplektné zakrytie priestoru motora a skriñoveho elektrického rozvádzača, a pripnevinit's 2 skrutkami z vnútra odsávača pary.
4. Aplikovat 2 vlozky (su sucastou dodavky) po zakrytie upevnovacich bodov sekci dolného komina (POZOR! VYLOZKY PRE

DOLNY KOMIN SÜ POZNATEINÉ, PRETOZE SU UZSIE A MENEJ HLBOKÉ).

Vyložky širsie a hlbsie su tie, ktoré sa použijú pre horný komín, tie je treba na mieru vystrihat.

1. Pripojit' elektricku siet' posobenim na hlavny elektricky panel a skontrolovat spravnu cinnost odsavača pary.

Instalácia modelu určeného pre montáž na stenu

Ked' je parna zástita dodaná odmontovaná, upevnje sa akona Obr. a,b.

Skatuça pre elektrické napojenie sa upevnije ako na Obr. c,d,e.

Obr.9

1. Na stene, až po strop, vyznacit's ceruzkou Jednu Čiaru zodpovedajúcu stredovej linie, ktorá ulahčí Jednotlivé konania pri instaláci.
2. Priložit náčrt na vřtanie na stenu: zvislá ciara stredovej OSI vytlačenej na náčrte na vřtanie musí zodpovedat stredovej Ciare vyznačenej na stene, okrem toho, spodná Čast náčtru na vřtanie zodpovedá spodnej Časti odsávača pary.
3. Vrtat'ako je uvedené na nácrte, do otvorov vložit hmozdinky na mür a zaskrutkovat 2 skrutky do hornych otvorov, tak aby este ostala vdialenost' medzi hlavickou skrutky a stenou pribljne 1 cm.

Poznamka: Uskutočnit stále větky ovry vyznacné na náčrte: dve horé slúžia na zavesenie odsávača pary, kým spodné olvory (zvyčajne 1 stredné alebo viac bočních) slúžia na definitívné upevnenie a poistenie.

1. Priložit podstavcovy strmen kominov „G" ku stene dotykajuc sa stropa, vužit podstavcovy strmen kominov ako náčrt na vřtanie (Ak je pritomna, malá dierka vyznacena na podstavci sa musi zhodovat's predošle vyznacenou Čiarou na stene) vyznacit's ceruzkou 2 otvory, vyvṛṭa't ovvary, vložit' 2 hmoždinky.
2. Pripevtn' podstavcovy strmeh kominov ku stene s2 skrutkami.
3. Zavesit odsávac pary na 2 horné skrutky (Vid.lnstalcná fáza 3).
4. Koli definitivnemu upevneniu (POVINNE!!), vložit a zaskrutkovat do spodného/spodnych otvora/otvorov skrutky (a podložku/y), potom, po overeni správneho uloženia odsávača pary, ZASKUTKOVAT VŠEKKY SPODné A VRCHNÉ SKRUTKY.

Poznámka: Spodné upevnovace body su viditelné, ked sa zložia tukové filtrne a nachadzaju sa na bokoch
a/alebo v strede odsávača pary (v tripade, ze sa nachadza v strede odsávača pary, ak je pritomný uholné filter, je vidite lny po jeho zloženi).
V každom pripade, koli zvyşeni stability odsávača pary, ak su k dispozicii, odporucaju sa použivat bočné otvory.
8. Vykonat' spojenie jegnej trabice (povijanová trabica na pripevnenie nie je dodanova, je ju potrebné zakúpit) na odvod dymov s prtencovým spojenim uloženým nad Jednotkou odsavacieho motora. V pripeade použitia odsávača pary v odsávacej verzii, druhý koniec trabice bude musiet'ty napojeny na jedem aparát, ktorý yvlúči demy smerom von. V pripeade, ked sa bude Žiadat' použivat odsávač pary vo filtračnej verzii, bude potrebné upevni't deflektor F o podstavcovy strmen kominov F a napojit druhý koniec trabice o prstencové spojenie uložené na deflektori F.
9. Vykonat' elektrické napojenie.
10. Priložit komy a pripnevit ich hore o kominovy podstavec"G" (10b) s dvoma skrutkami (10a).
11. Nechat zośmyknú spodné sekciu komina kompletným zakrytím odsávača pary, až kým nezasadne do dotyčného sedla na vrchu odsávača pary.
Znovu namontovanie rámu uholného filtra a filtra/filtrov tukov a overit perfektný chod odsávača pary.

Cinnost

V tripade mimoriadného zhromaždenia sa pary v kuchyni, používat'vacsiu rychlost'. Odporucame zapnú' odsavanie 5 minút pred začatim varenia a nechat ho v chode este priblžne dalsich 15 minút po ukončeni varenia.

Skór ako začina ktorákol'vek udrzba, odpojit odsávac pary z elektrického vedenia.

Cistenie

Odsávac pary sa pravidne Čisti zvonku aj zvnútra (aspon rovnako Častým opakovaním ako sa vykonáva udrzba filtrov tuku).

Na cistenie použivat vlhké platno sneutralnymi tekutymi cistiacimi prostriedkami.

Vyhnút sa používania prostriedkov obsahujúcich skrabace látky.

NEPOUZIVAT ALKOHOL!

Upozornenie: Nedodrzanie noriem na Čistenie zariadenia a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto dodržiavat' uvedenéPokyny.

Odmieta sa akaklo'vek zodpovednost za priadné škody na motore, poziare vyvolané nesprávnou udrzbou alebo nedodržanim vyssie uvedenych upozorneni.

Protitukovy filter

Musí byt' cistenýjenenkrát za mesiacsnedráždivymi cistiacimi prostriedkami, ručne alebo v umyväcke riadus nizkou teplotou a s krátym umyvacim cyklom.

Je moźne používat bezný uholné filter, neumyvatelný ani neobnovatelný, ktorý je potrebné vymieñat kaźdé 3-4 mesiace.

Rá m a vankúšik uholného filtra su spolu zvarané; preto prípadný rám, ktorý je sučastou vyavenia odsávača pary sa nevyuzije.

Pre jeho pouzitie, vlozt' ho do prislu-sného miesta prostrednictvom prislu-snych ustrojov.

Výmenažiaroviek

Vypnite odsavač z elektricnej siete.

Pozor! Skór ako sa dotknete ziaroviek, presveděte sa, ze su chladné.

Obr. 4

1. Vytilhniite ochranny kryt s pouzitim malého skrutkovača s rezným hrotom alebo podobným nastrojov.
2. Vymehte poskodenu ziarovku.
