BRUKSANVISNING Sempione TURBOAIR

SV Monterings- och bruksanvisningar

HR Uputstva za montažu i za uporabu

Kullfilter (kun med resirkulering av luften)

Fig. 3

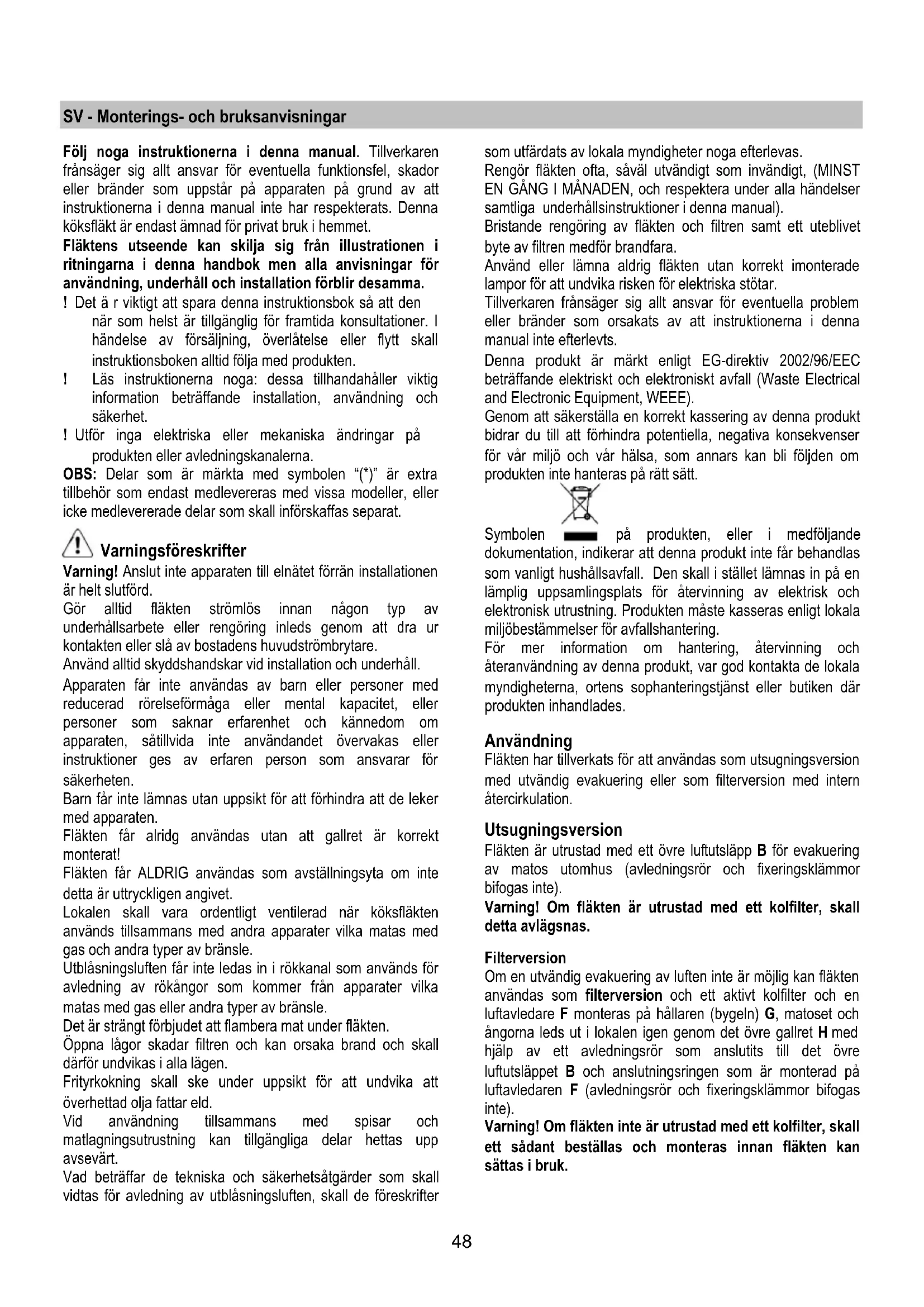

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador erler brander som uppstar pa apparaten na ground av att instruktionerna ienna manual inte har respekterats. Denna koksflakt ar endast amnad for privat bruk i hemmet.

Fläktens utseende kan skilja sig fran illustrationen i ritningarna ienna handbok men alla anvisningar for använding, underhäll och installation Förblir desamma.

! Det ä r viktigt att sparaenna instruktionsbok sa att den\ när som helst ar tillganglig for framtida konsultationer. I\ handelse av forsäljning, overlåtelse aller flytt skall\ instruktionsboken alltid folja medprodukten.
! Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sakerhet.
! Utför inga elektriska eller mekaniskaändringar påprodukten eller avledningskanalerna.

OBS: Delar som ar markta med symbolen (^*) ar extra tillbehör som endast medlevereras med vissa modeller, aller icede medlevererade delar som skall inforskaffas separat.

Varning! Anslut inte apparaten till elnätet forrän installationen ar helt sluftörd.

Gör alltid fläkten strömlös innan nagoon typ av unterhällarsarbete aller rengöring inleds genom att dra ur kontakten aller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och unterhalb.

Apparaten fär inte användas av barn eller personer med reducerad rörelseformåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sätillvida inte användet övervakas eller instruktioner ges av erfaren person som ansvarar for sakerheten.

Barn fär inte lämnas utan uppsikt for att Förhindra att de leker med apparaten.

Fläkten fãr alridg anvandas utan att gallret ar korrekt monterat!

Fläkten fär ALDRIG användas som avständningsyta om inte detta ar uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad nar koksflakten anvands tillsammans med andra apparater vilka matas med gas och andra typar av branske.

Utblasningsluften fär inte ledas in i rokkanal som används for avledning av rokängor somkommen frän apparater vilkamatas med gas aller andra typér av bransle.

Det ar strängt forbjudet att flambera mat under fläkten.

Öppna lager skadar filtren och kan orsaka brand och skall därfor undvikas i alla lagen.

Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld.

Vid användning tillsammans med spisar och matlagningsutrustning kan tillganglia delar hettas upp avsevärt.

Vad beträffar de teknska och sakerhetsåtgärder som skall vidtas for avledning av utblåsningsluften, skall de foreskrifter

som utfärdsats av lokala myndigheter noga afterlevas.

Rengör fläkten ofta, saväl utvändigt som invändigt, (MINST EN GÁNG I MANADEN, och respektera under alla handelsner samtiga underhállsinstruktioner ienna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet.
byte av filtren medfor brandfara.

Använd aller lamna aldrig fläkten utan korrekt imonterade lampor für att undvika risiken für elektriska stötar.

Tillverkaren fransager sig allt ansvar for eventuella problem ell erbrder som orsakats av att instruktionerna ienna manual inte afterlevts.

Denna produit ar märkt enligt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering avenna produkt bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bl foljden om Produkten inte hanteras pa ratt satt.

i pà produits, ell er i medfoljandererar att denna produit inte fãr behandlasavfall. Den skall i stallet lamnas in pâ eneplats for atervinning av elektrisk och.1. Produktien maste kasseras enligt lokalarefvallshantering.

För mer information om hantering, atervinning och ateranvändning avenna produit, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken dar produits inhandlades.

Användning

Fläkten har tilverkats for att användas som utsugningsversion med utvändig evakuering aller som filterversion med intern ätercirkulation.

Utsugningsversion

Fläkten är utrustad med ett övre luftutsläpp B for evakuering av matos utomhus (avledningsör och fixeringsklämmor bifogas inte).

Varning! Om fläkten är utrustad med ett kolfilter, skall detta avlågsnas.

Filterversion

Om en utvändig evakuering av luften inte ar mögil kan fläkten användas som filterversion och att aktiv kolfilter och en luftavledare F monteras på hällaren (bygeln) G, matoset och Ångorna leds ut i lokalen igen genom det övre gallret H med hjälp av ett avledningsör som anslutits till det övre luftutsläppet B och anslutningsringen som ar monterad på luftavledaren F (avledningsör och fixeringsklammor bifogas inte).

Varning! Om fläkten inte ar utrustad med ett kolfilter, skall att sändant beställas och monteras innan fläkten kan sättas iBruk.

De modeller som saknar utsugningsmotor fungerar endast som utsugningsversion och skall anslutas till en fristende utsugningsenhet (bifogas icke).

Anslutningsinstruktionerna bifogas med den utvändiga utblasenheten.

Installation

Minsta tillata n avstand mellan kokkarlens stodyta pa spishallen och koksflaktes underkant ar 50cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis eller kombinerad gashall.

Om spishällens instruktioner anger att större avstand skall detta respekteras.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges pa markpläten som sitterinne i flakten. Om flakten ar utrustad med stickkontakt skallenna anslutas tilletttag som ar lattillgangliet aven after installationen och som uppyller gallande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till naret),ller om uttaget ar placerat pa en svåråkomlig plats skall en godkänd tvapolig strombrytare installeras som garantar er fullkomlig frankoppling fran naret i samband med overspänningsklass III, i enlighet med installationsbestammelserna.

Varning! kontrollera innan flaktens krets ansluts med natspanningen att den fungerar korrekt och ar korrekt monterad.

Montering

Fläkten ar disponibel i två versioner: vaggmodell och takmodell (frihängande).

Innan installationen páborjas:

• Kontrollera att den inforskaffade Produkts dimensioner ar lampliga for installationsplatsen.
  Ta ur det/de aktiva kolfiltret/n om sādana ār medlevererade (se æven den härfor gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skull användas som filterversion.
• Kontrollera att inget bifogat material (till exempl päsar med skruvar, garantihandlingar etc.) har placerats innate i fläkten (av transportskal), avlagsna eventuellt och spar.
• Om det är möjigt skall mobler under och intill fläktens installationsområde koplas ur och avlågsnas i syfitet att öka atkomligeheten till taket/väggen)där fläkten skall installeras. I annat fall skall mobler och delar i området intill installationsplatsen sö langt det är möjigt skyddas. Valj en plan yta och tack den med ett skyddande overdrag där fläkten och medlevererade delar löggs upp.
• Kontrollera också att sett elektriskt uttag finns i narheten av fluktens installationsplats (på tillganglig plats även nar fluktken År monterad) och att det gär att ansluta fluktken till en anordning som leder ut röken utomhus (gäller endast Utsugningsversionen).
• Utför alla nödvändiga väggarben (t.ex.: installationen av ett eluttag och/eller en öppning for avledningsrörets passage).

Fläkten ar utrustad med fixeringspluggar som passar de flestatyper av vaggar/tak.Det ar under alla handelier nödvändigt att rädfräga en kvalificerad fackman for att Förvissa sig om attmaterialen ar lampade for den aktuella typen av vagg/tak. Vaggen/taket skall vara tillräckligt halffast for att barea upp fläktens vikt.

Installation av takmodell (Frihängande)

Fig. 5-6-7

1. Justera langden på fläktens stödstruktur. Denna reglering ar avgörande for fläktens slutgiltiga Höjd.

OBS: I vissa fall ar den övre delen av stativet fixerad i den undre delen med 1 aller flera skruvar, kontrollera och skruva eventuellt ur dessa skruvar en kort stund for att möjiggöra en justering av stödstrukturen.
2. Fixera struktures två delar med totalt 16 skruvar (4 i varje hön).

Applicera på den övre delen, für utdragningar som överskrider minimilängden, 1 eller 2 byglar (beroende på det bifogade materialet) i syftek att öka delens stadga.

OBS: av transportskal kan 1 bygel redan vara provisoriskt fixerat pa stativet med två skruvar, flytta den eventuellt till onskad position och avsluta fixeringen med ytterligare 6 skruvar.
Gör pá fóljande satt vid monteringen:

a. Utvidga byglarna som skall fixeras en aning sa att de kan appliceras pa strukturens utsida.
b. Positionera forstarkningsbygeln strax ovanfor fixeringspunkten mellan de bada strukturdelarna och fixera med sammanlagt 8 skruvar (2 i varje horn).

Om sādan medlevererats, skall en andra Förstärkningsbygel fixeras mittenellan den Första Förstärkningsbygeln och stativets övre kant, fixera med 8 skruvar (2 i varje hörn).

OBS: Kontrollera nar staget/n positioneras och fixeras att de intehindrar en saker fixering av avledningsroret (utsugningsversionen)ller luftavledaren (filtrversionen).

1. Hang upp fläkten på stativet och kontrollera att den är korrekt fasthakad- dra át de 16 skruvarna (4 i varje hörn) ordentlich für att fästa fläkten vid stativet.
2. Placera bormallen il taket, lodratt i forhallande till spishallen (borrmallens mittpunkt skall sammanfalla med spishalleness mittpunkt och sidorna skall vara parallela med spishalleness sider -borrmallens sida med texten FRONT motvarar sidan darr kontrollpanelen sitter). Forbered den elektriska anslutningen.
3. Borra enligt anvisiningarna (6 hal for 6 vaggpluggar-4 pluggar for uphangning), skruva i 4 skruvar i de yttre halen och lamna ett cirka 1 cm stort utrymme mellan skruvhuudet och taket.
4. Hang upp stativet i taket pà de 4 skruvarna (se arbetsmoment 4).
5. Dra át de 4 skruvara ordentligt.
6. Satt i och dra at ytterligare 2 skruvar ordentligt i de fria fixeringshalen.
7. Satt i ett avledningsr o i stativet och anslut delta till anslutningsringen pa motorhuset (avledningsor och fixeringsklammor levereras inte tillsammans med flakten). Roret skall vara tillrackligt langt for att na ut ur lokalen

(Utsugningsversion) ell till luftavledaren F (Filterversion).

1. Gäller endast filterversionen: montera luftavledaren F på stativet och fixera den med 4 skruvar på den särskilda bygeln, anslut därefter avledningsröret till anslutningsringen på luftavledaren.
2. Utför den elektriska anslutningen till elnätet som inte fär stromförses forrän installationen ar slutford.
3. Applicera de medlevererade muttrarna med fixeringskrokar invändigt inuti skorstenarnas övre och undre delar i Höjd med de rektanguläre springorna, totalskall 14 muttrar monteras.
4. Sammanfoga de två övre skorstensdelarna som skall täcka stativet sa att en av öppningarna som finns på delarna hamnar på samma sida som kontrollpanelen och den andra på den motsatta sidan.

Skruva ihop de två delarna med 8 skruvar (4 pa varjesida - se Åven schemat i ritningen over sammanfogningen av de båda delarna).

1. Fixera den övre skorstenen på stativet med två skruvar (en på varje sida).
2. Sammanfoga de två undre skorstensdelarna som skall täcka stativet med hjälp av 6 skruvar (3 För varje sida - se även schemat i ritningen for sammanfogningen av de två delarna).
3. Satt i den undre delen av skorstenen i dess särskilda säte sa att den helt täcker motorhuset och den elektriska kopplingsdosan.
4. Applicera 2 tackbrickor (medfoljer leveransen) for att dölja de undre skorstensdelarnas fixeringspunkter (VARNING! TACKBRICKORNA TILL DEN NEDRE SKORSTENEN KÄNNS IGEN PÄ ATT DE ÄR SMALARE OCH TUNNARE).

De bredare och tjockare tackplattorna skall anvandas for den övre delen av skorstenen. Dessa skall skáras till korrekt storlek.

1. Strömforse nätet fran bostadens huvudelskap och kontrollera att fläkten fungerar korrekt.

I det fall Ångskärmen levereras nedmonterad skall den fixeras enligt anvisingarna i Fig. a,b.

Den elektriska kopplingsdosan skall fixeras enligt anvisiningarna i Fig. c,d,e.

Fig. 9

1. Rita en linje upp till taket på väggen med en blyertspenna. Denna linje motsvarar flaktens mittlinje och underlättar installationsarbeitet.
2. Applicera borrallenen pa vaggen: borrallens vertikala mittlinje skull sammanfalla med den markerade linjen pa vaggen, vidare motsvarar borrallens nedre del flaktens undre kant.
3. Borra enligt anvisiningarna pa borrmallen, satt i veggluggarna och skruva i 2 skruvar i de övre halen och lamna ett 1 cm stort utrémme mellan skruhuvudet och viggen.
   OBS: Borra alltid samtiga indikerade hal pa borrmallen: de 2 övre hän används for att hänga upp fläkten medan

de undone hålén, vanligtvis 1 centralt hål erller flera laterala hål) används for att fixera fläkten slutgiltigt och sækert.

1. Placera skorstenens uphangningsbygel „G" på vöggen intill taket, använd skorstenens uphangningsbygel som borrmall (om en sādan finns skall den lilla slitsen på bygeln sammanfalla med linjen som ritats på vöggen) och markera med en blyertspenna ut de 2 halen. Borra halen och satt i 2 vöggluggar.
2. Fixera skorstenarnas upphängningsbygel på väggen med 2 skruvar.
3. Hang up fläkten pà de 2 övre skruvarna (se installationsmoment 3).
4. Satt i och dra at skruvarna (med bricka/or!) i de/t undre hålet/n for den definitiva fixeringen (OBLIGATORISKT!!), dra därefter at SAMTLIGA ÖVRE OCH UNDRE SKRUVAR, after att ha kontrollerat fläktens korrekta position.

OBS: de undre fixeringspunktterna ar atkomlga after att fettiflretren monterats bort och sitter pa sidorna och/eller centralt pa flakten (i det sistnamnda fallet skall även kolftilretrs ram avlagnas om en sadan ar monterad).

Vi reckommenderar under alla handelser att anvanda sidohalen nar sadana finns i syfet att oka flaktens stabilitet.

1. Anslut ett avledningsrör für matos (ör och rörklammor bifogas inte, skall inforskaffas separat) till anslutningsringen som sitter ovanpå utsugningsmotorenheten.

Rörets andra ände skall anslutas till en anordning som leder ut matoset ur lokalen i det fall fläkten skall användas som utsugningsversion. I det fall man önskar använda fläkten som filterversion skull en luftavledare F fixeras på skorstenarnas upphängningsbygel G och den andra änden av röret anslutas till anslutningsringen på luftavledaren F.

1. Utförden elektriska anslutningen.

2. Applicera skorstensdelarna och fixera dem upptill med 2 skruvar (10a) pa skorstenarnas upphängningsbygel „G" (10b).

3. Dra ner den undre delen av skorstenen sa att den tacker utblasenheten och satt den i det särskilda sätet pa fläkten.

Montera tillbaka kolfiltrets ram och fettfiltret/n och kontrollera att fläkten fungerar korrekt.

Funktion

Använd en högre hastigkeit om matoset ar mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minutes innan matlagningen inleds och lata den fungera i cirka 15 minutes after avslutad matlagning.

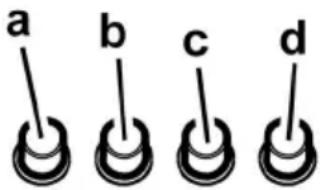

Modell med trycknapppanel med 4 tangenter

a. ON/OFF-Strombrytare for belysning.
b. Strömbrytare für OFF/Hastighet 1
c. Val av hastigthet 2
d. Val av hastighet 3

Modell med tryckknapppanel med 5 tangenter

a. ON/OFF-strömbrytare für belysning.
b. OFF-strömbrytare für motorn
c. Hastighetsval 1 (vid sma koncentrationer av anga och matos).
d. Hastighetsval 2 (vid medelstora koncentrationer av anga och matos)
e. Hastighetsval 3 (vid större koncentrationer av ønga och matos)

Underhäll

Varning! Gör alltid fläkten strömlös innanlevision typ av underhällarsbete eller rengöring inleds genom att slå ifrän bostadens huvudströmbrytare.

Rengöring

Fläkten skull rengöras ofta, savál invändigt som utvändigt (atminstone med samma underhállsinterval som für fettfiltre). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvikprodukter sominnehaller slipmedel.

Varning: Observera att en bristande rengöring av apparaten och iced utförda filterbyten kan medfora brandrisk. Följ därfor ovanstäende instruktioner noga.

Tillverkaren fransager sig allt ansvar for eventuella motorskador, eldsvador beroende på ett bristande underhall aller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ darüber ovanstäende instruktioner noga.

Fettfilter

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gang i帽子en, med ett milt rengöringsmedel, for hand aller diskmaskin, med lag temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på nagot sätt paverkar filtres uppsugningsförmåga.

När filret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Fig. 2

Kolfilter (gäller endast filterversionen)

Fig. 3

Kolfiltret fangar upp obehagliga odorer som uppstar i samband med matlagningen.

Kolfiltret mattas after en mer aller minde lang tidssperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fetffitren rengors. Det ar under alla handelser nodvändigt att ersatta kolffilterpatronen minst var 4 manad.

Filtret kan INTE rengöras eller Återanvändas.

Byt ut dynan var tredje ar och varje gang filten skadats. Avlagsna filterhällaren genom att vrida rattarna (g) som fixerar filtre i flakten i 90^ . Satt i kolfilterdynan (i) i ramen (h) och montera tillbaka i det harfor avsedda sätet (j).

Det ar även möjtigt att använda ett traditionell kolfilter som inte kan rengöras eller Återanvändas och som)därfor skall bytas ut var 3-4 manad.

Kolfilters ram och dyna ar sammanfogade och den eventuella ram som foljer med flakten skall darrfor inte anvandas.

Vid användning sats filtret i det härfor avsedda sätet och fixeras med härfor avsedda anordningar.

Byte av Lampor

Koppla ur apparaten fran elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Fig. 4

1. Ta bort skyddet med hjalp av en liters platt skruvmejsel, dess liknande verktyg.
2. Ersatt den skadade lampan.

Använd endast halogenlampor 12V -20W max - G4, och var noga med att inte vidröra lamporna.

1. Stäng plafonden gen (fixering genom intryckning).

I det fall belysningen inte fungerar, kontrollera att lamporna ar korrekt iskruvade i sitt sate innan ni kontaktar det tekiska servicekontoret.
