NAVODILA ZA UPORABO GE 1650 Güde

Za hitro in operativno reševanje reklamacij in naročil rezervnih delov izpolnite ustrezen obrazec na: http://www.guede.com/support Obrazec lahko naročite tudi po telefonu ali preko e-pošte. Tel.: +49 (0) 79 04 / 700-0 Fax: +49 (0) 79 04 / 700-250 E-Mail: info@guede.com

2. Sigurnosni umetač

1. Rukohvat za upravljanje

6. Rukohvat za držanje

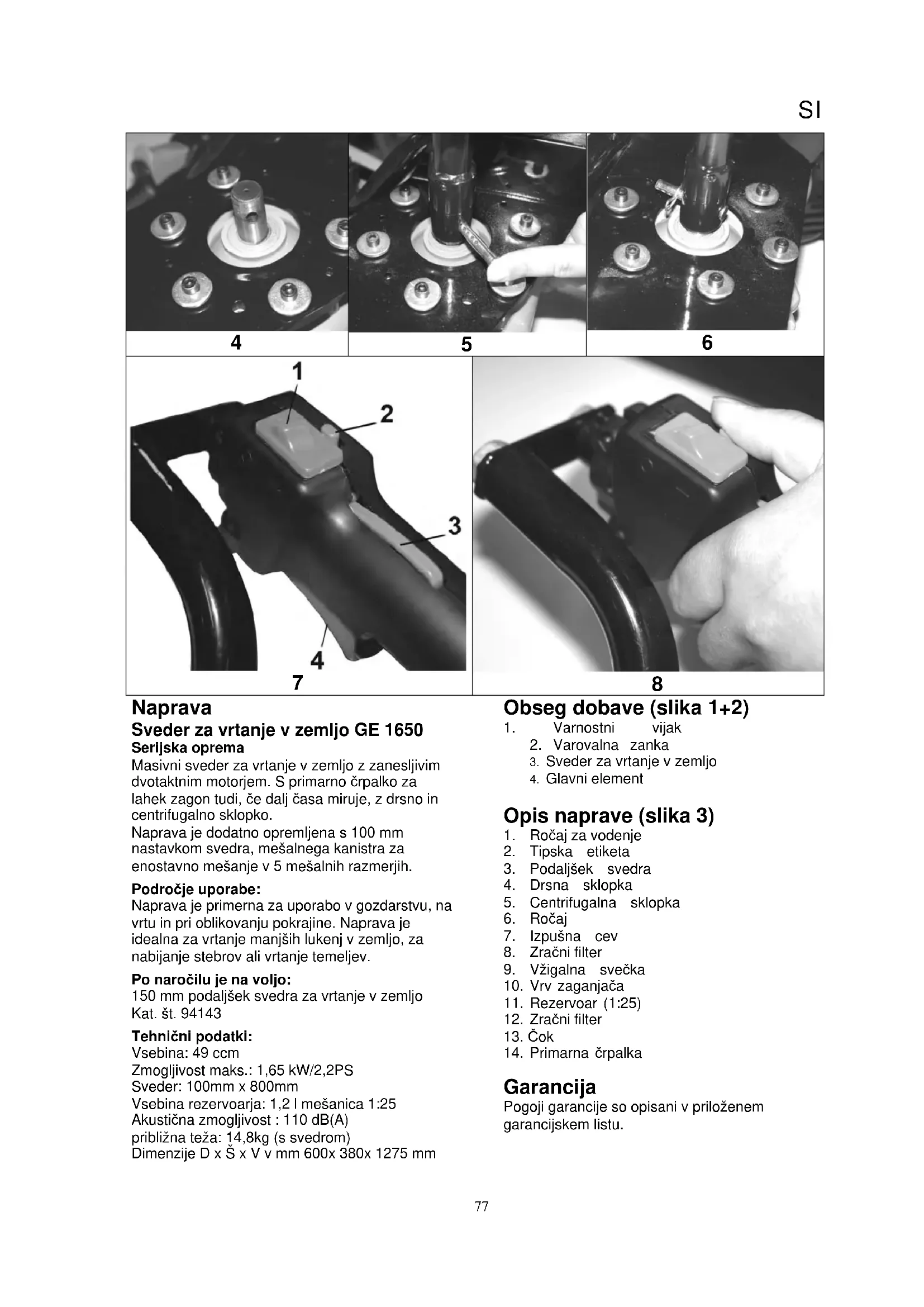

Naprava Sveder za vrtanje v zemljo GE 1650 Serijska oprema Masivni sveder za vrtanje v zemljo z zanesljivim dvotaktnim motorjem. S primarno črpalko za lahek zagon tudi, če dalj časa miruje, z drsno in centrifugalno sklopko. Naprava je dodatno opremljena s 100 mm nastavkom svedra, mešalnega kanistra za enostavno mešanje v 5 mešalnih razmerjih. Področje uporabe: Naprava je primerna za uporabo v gozdarstvu, na vrtu in pri oblikovanju pokrajine. Naprava je idealna za vrtanje manjših lukenj v zemljo, za nabijanje stebrov ali vrtanje temeljev. Po naročilu je na voljo: 150 mm podaljšek svedra za vrtanje v zemljo Kat. št. 94143 Tehnični podatki: Vsebina: 49 ccm Zmogljivost maks.: 1,65 kW/2,2PS Sveder: 100mm x 800mm Vsebina rezervoarja: 1,2 l mešanica 1:25 Akustična zmogljivost : 110 dB(A) približna teža: 14,8kg (s svedrom) Dimenzije D x Š x V v mm 600x 380x 1275 mm Obseg dobave (slika 1+2)

14. Primarna črpalka

• Delovno mesto naj bo vedno čisto. Nered na delovnem mestu povečuje nevarnost nezgod in poškodb.

• Pri delu preprečite dostop tujim osebam. Obiskovalci in radovedneži, predvsem pa otroci, bolniki ali slabotne osebe naj bodo v varni razdalji od mesta, kjer delate.

• Orodje pospravite na varno mesto. Naprave in aparate, ki jih ne uporabljate, shranite na suho in varno mesto in zaklenite tako, da preprečite dostop otrokom in drugim osebam.

• Za vsako delo uporabljajte ustrezno orodje. Ne uporabljajte npr. majhnih naprav ali opreme za delo, ki ga je potrebno opravljati z večjim orodjem. Napravo uporabljajte samo v namene, za katere je bila skonstruirana. Napravo vzdržujte v čistem in naostrenem stanju.

• Uporabljajte primerno obleko. Ne nosite preohlapne obleke ali nakita. Deli obleke se lahko se ujamejo v gibljive dele naprave. Pri delu uporabljajte delovne rokavice in čevlje s podplati, ki ne drsijo. Če imate dolge lase si jih pokrijte s kapo ali ruto.

• Uporabljajte osebna zaščitna sredstva. Vedno nosite varnostna očala, rokavice in zaščito sluha. Pri zamenjavi svedra vedno uporabljajte prilegajoče se rokavice.

• Vedno stojte varno, stabilno in v ravnotežju. Ne nagibajte se naprej ali nazaj, oziroma na stran, ko sežete po kak pripomoček.

• Odstranite montažne ključe itd.. Pred vklopom naprave shranite vse montažne ključe itd., ki ste jih uporabljali za zamenjavo nastavkov itd.

• Vedno bodite previdni. Pazite, kako delate. Pri delu trezno premišljujte. Stroja ne uporabljajte, če ste utrujeni.

• Pazite na poškodovane dele. Pred uporabo napravo preglejte. Ali so kateri deli poškodovani? Dobro premislite, če lahko napravo uporabljate kljub manjšim poškodbam, ki ste jih morebiti odkrili in če bo delovala varno in brezhibno. Vsi gibljivi deli morajo biti pravilno nastavljeni in njihovo delovanje usklajeno. Ali sestavni deli ne sovpadajo pravilno? Ali so kateri od njih poškodovani? Ali je vse pravilno sestavljeno? Ali so izpolnjeni vsi ostali pogoji za pravilno in brezhibno delovanje naprave? Poškodovane ščitnike itd. naj popravijo ali zamenjajo z novimi pooblaščeni serviserji, če v navodilu za uporabo ni navedeno drugače.

• Uporabljajte le odobrene sestavne dele. Pri vzdrževanju in servisiranju uporabljajte le originalne rezervne dele. Zato vedno raje obiščite pooblaščeni servis.

• Opozorilo! Uporaba opreme in nastavljivih delov, ki jih proizvajalec ne priporoča v tem navodilu za uporabo je nevarna, ker lahko poškoduje osebe in povzroči materialne škode. Varnostni napotki pri prvi uporabi naprave v pogon

• Poškodovane ali nepopolne ščitnike morate čimprej zamenjati z novimi.

• Nastavitev, merjenje, čiščenje stroja itd. je možno le, če je izklopljen motor in prekinjen priključek vžigalne svečke.

• Ko popravite, očistite ali zamenjate ščitnike, jih pred ponovno uporabo pravilno namestite na stroj in dobro privijte.

• Obvezno morate poznati predpise za preprečevanje poškodb, ki veljajo za določeno delovno mesto in vsa ostala splošno določena pravila varnosti pri delu.

• Pred uporabo naprave preglejte in preverite delovanje njenega varnostnega sistema. Prepričajte se, da tudi lažje poškodovani deli delujejo brezhibno.

• Preglejte, če vsi gibljivi deli naprave delujejo brezhibno. Predvsem posvetite pozornost delu, ki ne deluje neovirano. Vsi sestavni deli morajo biti pravilno montirani in spolnjevati morajo pogoje brezhibnega delovanja.

• Če v navodilu za uporabo ni navedeno drugače, je potrebno popravilo ali zamenjavo poškodovanih delov in varnostnih napravSI

• Poškodovana stikala naj zamenjajo v pooblaščenem servisu. Opozorilo. Sveder se začne vrteti šele, ko pritisnete na ročico za plin; če je ročica izklopljena, se sveder ne vrti! Ukrepi v zasilnih primerih Poškodovani osebi začnite čimprej dajati ustrezno prvo pomoč in pokličite zdravnika specialista v najkrajšem možnem času. Zavarujte jo pred drugimi nevarnostmi in jo pomirite. Legenda simbolov V tem navodilu za uporabo ali na stroju se nahajajo sledeči simboli: Varnost izdelka: Naprava odgovarja standardom

Naprava je opremljena z zaščitno izolacijo Prepovedi: Splošna prepoved (skupaj z drugim ideogramom) Ne dotikajte se vrtečih delov z rokami Opozorilo: Opozorilo/previdno Opozorilo pred nevarnostjo električnega udara Ukazi: Uporabljajte zaščitna očala Uporabljajte zaščitne slušalke Pred uporabo natančno preberite navodilo za uporabo Uporabljajte čelado Uporabljajte zaščitne rokavice. Varovanje bivanjskega okolja: Odpadke odvrzite odgovorno - tako da ne škodujete bivanjskemu okolju Kartonski ovitek je namenjen za reciklažo, odnesite ga v surovino. Poškodovane in/ali dotrajane električne naprave oddajte v surovino ali na ustrezno mesto. Zelena točka – dvojni sistem Deutschland AG Ovitek: Zavarujte pred vlago Ovitek mora stati navpično. Tehnični podatki : Vsebina Zmogljivost motorja Vrtljaji Akustična zmogljivost Teža Uporaba v skladu z namenom Naprava je primerna za uporabo v gozdarstvu, na vrtu in pri oblikovanju pokrajine. Naprava je idealna za vrtanje manjših lukenj v zemljo, za nabijanje stebrov ali vrtanje temeljev. Terminologija

• Primarna črpalka Služi za lahek vžig tudi, če naprave dalj časa ne uporabljate.

• Drsna sklopka Je konstrukcijski del splošne mehanike naprave. Povezuje med seboj dve gredi, dokler naprava ne doseže definiran prenos vrtilnega momenta.

• Centrifugalna sklopka Centrifugalna sklopka, ki prenaša energijo, s tem da se utež pri naraščajočih vrtljajih premika navzven, na podlagi tega prihaja do stika z notranjo steno ohišja sklopke (zvon sklopke), ki služi istočasno kot izhod.

Sekundarne nevarnosti in varnostni ukrepi Sekundarne nevarnosti – mehanske poškodbe Zatikanje, navitje Polž lahko ujame ali potegne vrvi, žice ali dele obleke. Vedno nosite prilegajočo se obleko, lase si pokrijte z mrežico za lase, nakit pa snemite. Zaradi nenadne zaustavitve svedra lahko ročaji poškodujejo uporabnika. Upravljalne ročaje dobro primite in uporabljaje zaščitno obleko. Sekundarna nevarnost električnega udara Neposreden stik z električnim tokom Kadar motor deluje, obstaja v stiku s priključkom svečke nevarnost električnega udara. Kadar motor deluje, se ne dotikajte vžigalne svečke. Sekundarna nevarnost zaradi visoke toplote Opekline, omrzline Stik z izpušno cevjo lahko povzroči opekline. Naprava naj se ohladi. Nevarnost zaradi hrupa Poškodbe sluha Uporaba naprave brez uporabe ustreznih zaščitnih pripomočkov, lahko poškoduje sluh. Vedno uporabljajte zaščitne slušalke. Nevarnost zaradi vibracij Vibriranje celega telesa Če uporabljate stroj dalj časa, lahko zaradi vibracij povzroči telesne poškodbe. Priporočamo pogoste in redne odmore. Nevarnosti v stiku z materialom in drugimi snovmi Stik, vdihavanje. Vdihavanje izpušnih plinov je lahko zelo škodljivo za zdravje. Napravo uporabljajte le na prostem. Požar in eksplozija Napravo poganja vnetljiva zmes goriva, ki se lahko med dolivanjem vname. Napravo uporabljajte le na prostem. Zanemarjanje ergonomskih načel Malomarna uporaba osebnih zaščitnih sredstev. Uporaba stroja brez primernih zaščitnih sredstev lahko pripelje do zunanjih in notranjih poškodb. Vedno uporabljajte predpisano obleko in ravnajte previdno. Premalo osvetljen prostor V premalo osvetljenem prostoru obstaja večja nevarnost poškodb. Pri delu z napravo vedno poskrbite, da bo delovni prostor dobro osvetljen. Druge nevarnosti Odbiti predmeti ali brizgajoče tekočine Pri vrtanju lahko deli svedra ali mehanski delci poškodujejo oči uporabnika. Pri delu z napravo vedno uporabljajte zaščitna očala. Odstranjevanje Napotki za odstranjevanje izhajajo iz ideogramov, ki se nahajajo na napravi oziroma na ovitku. Njihov pomen je razložen v poglavju »Oznake na napravi«. Zahteve, ki jih mora spolnjevati uporabnik Uporabnik je pred uporabo naprave dolžan natančno prebrati navodilo za uporabo. Izobrazba Za uporabo ni potrebna nobena posebna izobrazba, razen strokovnih napotkov v zvezi z uporabo naprave. Minimalna starost Mladoletniki lahko uporabljajo napravo, ko dopolnijo 16. leto starosti. Izjema so mladoletniki, ki se kot vajenci udeležijo del z namenom, da se naučijo pravilne uporabe; morajo pa biti pod stalnim nadzorom učitelja. Šolanje Glede pravilne uporabe se posvetujte z izkušeno osebo in natančno preberite navodilo za uporabo. Posebno šolanje zato ni potrebno. Tehnični podatki Vsebina: 49 ccm Zmogljivost maks.: 1,65 kW/2,2PS Sveder: 100mm x 800mm Vsebina rezervoarja: 1,2 l mešanicaSI

1:25 Akustična zmogljivost : 110 dB(A) približna teža: 14,8kg (s svedrom) Dimenzije D x Š x V v mm 600x 380x 1275 mm EAN: 4015671 94137 4 Kat. št. 94137 Transport in skladiščenje

• Pri skladiščenju dalj časa mora biti naprava temeljito očiščena.

• Le ob hladnem zagonu premaknite ročico čoka v položaj »On«. Vklop in izklop stroja

• Za izklop služi gumb Stop (slika 7/1) ki ga premaknite v položaj »Stop« Varnostni napotki za rokovanje

• Preden žago prižgete, morajo biti vsi varnostni elementi naprave pravilno montirani in vsak na svojem mestu.

• Sveder se mora nemoteno vrteti.

• Pred vžigom naprave preverite, če je sveder pravilno nameščen in če so gibljivi deli stroja prosti.

• Opozorilo! Če dvomite, se glede montaže svedra posvetujte s strokovnjakom iz pooblaščenega servisa.

• Napravo uporabljajte šele, ko v celoti preberete priloženo navodilo za uporabo.

1. Pri delu vedno stojte stabilno in v ravnotežju.

2. Sedaj stroj vključite.

3. Sedaj opravite vsa dela, ki jih s svedrom

Okvare – vzroki – način odpravljanja Motor ne vžge

ostanki ogljika) elektrode so med seboj preveč oddaljene

4. Umazan uplinjač ali šobe uplinjača

5. Priključek ali kabel svečke je poškodovan.

Motor ne deluje s polno zmogljivostjo

1. Svečka je umazana (na elektrodah so

ostanki ogljika) elektrode so med seboj preveč oddaljene

4. Izpušna cev, izpušni kanal cilindra je

7. Napačna mešanica goriva (preveč olja)

Izklop motorja ni mogoč

1. Svetlo siva vžigalna svečka je vidno zažgana

Pregledi in vzdrževanje Opozorilo: Sledeči napotki veljajo v običajnih pogojih uporabe. Pri oteženih pogojih in obratovanju dalj časa morate medsebojne intervale primerno skrajšati. Redno kontrolirajte in negujte:

• Po vsaki uporabi očistite zračne odprtine naprave s ščetko ali čopičem, da bodo vedno čiste in prehodne za zrak. Gibljive kovinske dele namažite z mazivom. Pred vzdrževanjem in popravljalnem vedno izklopite napravo! Zamenjava svedrov (slika 4+5+6) Opozorilo! Stroj vedno izklopite! Glavni element (slika 4) namestite z dnom navzgor, da lahko sveder enostavno montirate. Podaljšek svedra (slika 5) namestite na držaj in sveder fiksirajte z varnostnim vijakom in razcepko, ki sta priložena izdelku. (slika 3/1+2) Pred vsako uporabo preverite, če je sveder trdno nameščen. Glavni element ponovno postavite v navpičen položaj. Varnostni napotki za preglede in vzdrževanje Le redno vzdrževana in dobro negovana naprava lahko zanesljivo služi svojemu namenu. Nezadostno ali neredno vzdrževanje in nega lahko povzroči nepričakovane nezgode ali poškodbe. Varnostni napotki za preglede in vzdrževanje Vedno pred začetkom dela Preverite ročico za plin Vedno pred začetkom dela Cel stroj vizualno preglejte Vedno pred začetkom dela Preverite, če je sveder pravilno nameščen. Po vsaki uporabi Cel stroj preverite in očistite. Redno Redno pregledujte, če so vsi vijaki dobro priviti. Zaradi vibriranja lahko sčasoma popustijo.BG
