KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 - Televízor SONY - Bezplatný návod na obsluhu

Typ produktu	LED televízor 4K Ultra HD
Značka	Sony
Kompatibilné modely	KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005
Veľkosť obrazovky (uhlopriečka)	43", 49", 55"
Rozlíšenie	3840 x 2160 (4K)
Rozmery s nástenným držiakom (model 55")	a: 1231 mm, b: 717 mm, c: 129 mm, d: 494 mm, e: 102 mm (štandardná montáž 60 mm)
Rozmery s nástenným držiakom (model 49")	a: 1093 mm, b: 639 mm, c: 181 mm, d: 508 mm, e: 102 mm (štandardná montáž 60 mm)
Rozmery s nástenným držiakom (model 43")	a: 960 mm, b: 564 mm, c: 209 mm, d: 498 mm, e: 108 mm (49XD80) alebo 107 mm (43XD80) (štandardná alebo úzka montáž)
Odporúčaný nástenný držiak	Sony SU-WL450
Minimálna vzdialenosť medzi obrazovkou a stenou	60 mm (štandardná montáž) alebo 20 mm (úzka montáž)
Hmotnosť, ktorú stena unesie	Minimálne 4-násobok hmotnosti televízora (pozri referenčnú príručku)
Súčasti dodávané s držiakom	Základňa, kladky, skrutky (PSW 6x20, PSW 4x20, PSW 4x10, atď.), dištančné podložky, popruh, objímky, adaptéry
Skrutky potrebné na upevnenie na stenu (nie sú súčasťou balenia)	Minimálne 4 skrutky s priemerom 8 mm a 1 skrutka s priemerom 5 mm (podľa materiálu steny)
Napájanie	220-240 V AC, 50/60 Hz
Spotreba elektrickej energie	Premeňlivá podľa modelu (pozri štítok)
Údržba a čistenie	Neupchávajte vetracie otvory. Čistite jemnou suchou handričkou.
Bezpečnosť	Povinná inštalácia autorizovaným odborníkom. Neopierajte sa o televízor. Pevne upevnite káble.
Náhradné diely a opraviteľnosť	Skrutky a súčasti dodávané s držiakom. Pre diely televízora kontaktujte autorizovaný servis Sony.
Záruka	Pozrite si podmienky záruky dodávané s produktom.
Všeobecné informácie	Dizajn a špecifikácie sa môžu meniť bez predchádzajúceho upozornenia. Uschovajte si návod na neskoršie použitie.

Často kladené otázky - KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 SONY

Môžem si televízor namontovať na stenu sám?

Nie, Sony dôrazne odporúča zveriť inštaláciu autorizovanému inštalatérovi z bezpečnostných dôvodov a na zabezpečenie pevného uchytenia. Nesprávna inštalácia môže viesť k pádu televízora a vážnym zraneniam.

Ktorý nástenný držiak je vhodný pre môj televízor Sony KD-43XD8005?

Odporúčaný nástenný držiak je Sony SU-WL450, navrhnutý špecificky pre tieto modely. Pri inštalácii postupujte podľa pokynov v návode.

Aké skrutky použiť na upevnenie držiaka na stenu?

Použite aspoň štyri skrutky s priemerom 8 mm vhodné pre materiál vašej steny (nie sú súčasťou balenia). Pre popruh je potrebná jedna skrutka s priemerom 5 mm. Uistite sa, že stena unesie aspoň štvornásobok hmotnosti televízora.

Aká je vzdialenosť medzi obrazovkou a stenou po inštalácii?

Sú možné dve konfigurácie: štandardná montáž (60 mm) alebo úzka montáž (20 mm). Pre výber podľa vášho modelu si pozrite tabuľku rozmerov v návode.

Môžem použiť iný nástenný držiak ako SU-WL450?

Nie, tento držiak je určený výhradne pre uvedené televízory. Použitie iného držiaka môže spôsobiť poškodenie alebo zranenie. Používajte výhradne SU-WL450.

Ako zhromaždiť káble pred inštaláciou?

Zoskupite všetky pripojovacie káble (HDMI, anténa atď.) pred zavesením televízora. Použite dodaný držiak káblov a v prípade potreby prevlečte káble cez vopred pripravený otvor v stene.

Čo robiť, ak nie je bezpečnostný popruh dostatočne napnutý?

Po upevnení televízora musí byť popruh pevne napnutý. Ak sa spodná časť televízora hýbe, popruh uvoľnite a znova ho upevnite pevným ťahom, aby ste odstránili vôľu.

Ako demontovať televízor z nástenného držiaka?

Obráťte postup inštalácie: odskrutkujte popruh, potom opatrne zdvihnite televízor, aby ste uvoľnili kladky zo základne. Nevyhnutne si nechajte pomôcť druhou osobou.

Môžem nechať odstránené skrutky na dosah detí?

Nie, skrutky a malé časti vždy uschovajte na bezpečnom mieste mimo dosahu detí, aby ste predišli riziku požitia alebo poranenia.

Čo robiť, ak sa mi stena nezdá dostatočne pevná?

Pred akoukoľvek inštaláciou skontrolujte, či stena unesie aspoň štvornásobok hmotnosti televízora. Ak máte pochybnosti, obráťte sa na odborníka, ktorý stenu spevní alebo vyberie vhodnejšie miesto.

NÁVOD NA OBSLUHU KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 SONY

Konzolu sestavte správné dlePokynu vysvětlenych v tomto námodu k použiti.

Montáž základny na zed'

4 Zapojte príslušné kabely k televizoru.

Informácie týkajúce sa používania montážnej konzoly na stenu Sony (SU-WL450)

Podporované modely:
KD-55XD80□*/49XD83□*/49XD80□*/43XD83□*/43XD80□*/

• V názvoch modelov označuju znaky „☐“ Čísla alebo znaky špecifikné pre jednotlivé modely.

Pre zákaznikov

Z dovodov ochrany produktu a bezpečnosti spolocnost' Sony odporúca, aby instaláciu televizneho prijímača vykonali predajcovia spolocnosti Sony alebo licencovani dodávatelia. Nepokušajte sa hohnainstalovašami.

Pre predajcov a dodávatelov spolocrnosti Sony

Instalácia tohto produktu vyžaduje adekvátne odborné znalosti. Obzvlást' je potrebné určit, Č je stena dostatočne pevná na to, aby udržala hmotnost' televízneho prijímača. Pripevnienie tohto produktu na stenu zverte predajcom alebo licencovaným dodávatel'm spolocnosti Sony a počas instalácie venujte náležitú pozornost bezpečnosti. Spolocnost' Sony nezodpovedá zaŽiadne škody ani zranenia spôsobené nevhodnou manipuláiou alebo nasprávnou instaláiou.

Informácie o bezpečnosti a správnaj instalácii najdete v námode na obsluhu montážnej konzoly na stenu, námode na spustenie TV prijímača a usmerneniach v toto námode.

Dakujeme vám za zakúpenie tohto produktu.

Pre zákaznikov

Montaztohto ProduktuVyzadujedeakvatne obdornbe znalosti.Montazverte predajcovi alebo licencovanemu dodavatelovi Produktov od spolocnosti Sonya poas montaze venujte nalezitu pozomost bezpecnosti. Spolocnost Sonyenesies zodpovednost za ziadne skody anzi ranenia sposobene naspravnou manipulaciou alebo montaou, alebo montauzakehokolveinkno ako specifikovalnoho Produktu.Vase pripadne zakonne prava su nedotknette.

Pre predajcov\ produkov spolocnosti\ Sony

Špecifikované produkty

V pripade nedodrzania bezpečnostnychPokynov moze dõjst k važnemu zraneniuelebo smrti následkom požiaru, zásahu elektrickým prudom alebo prevrhnutiavyrobu.

Montáž zverte licencovanému dodávatelovi a dbajte na to, aby sa v blízkosti instalácie nezdržiavali deti.

Ak sa montážna konzola na stenu alebo TV prijimač nenamontuje správine, može dojsk nasledujúcim neshám. Montáž zverte licencovanému dodávatevi.

• TV prijimač by mohol spatnút a spôsobit vážne zranenia, například moderny alebo zlomeniny.
• Ak je stena, na ktoru sa instaluje montažna konzola na steni, nestabilna, nerovna alebo nie je v pravom uhle s podlahou, jegnotka moze spadnuit a sposobif zranenie alebo skody na majetku. Stena by mala urdza minimalne Stvornasobok hmotnosti TV prijimaça. (Informacia o hmotnosti TV prijimaça njadete v referencnej prirucke.)
• Ak nie je montázná konzola na stenu namontovná dostatočne pavne, Jednotka moze spadnú'ta spósobit rzanenie alebo skody na majetku.

Premiestnovanie alebo odmontovanie TV prijimaça zverte licencovanému dodávatelovi.

Ak TV prijimač prenášaju alebo demontuju iné osbyo ako licencovani dodávatelia, TV prijimačmöze spadnú'ta spasobit zranenie alebo skody na majtku. Zaistite, aby prenášanie alebo demontžTV prijimača vykonávali aspon'dve osoby.

Po namontovani TV prijimača neodskrutkujte skrutky.

V opačnom pripade moze TV prijmác
spadnút a spösobit zranenie alebo škody na
majteku.

Okrem špecifikovanych** produkov nemontujte** žiadne iné zariadenia.

Tato montáznka konzola na stenu je určéná na použitie iba so špecifikovanyím produktmi. Ak na nu namontujete iné zariadenie než je špecifikované, moze spadnúť aleba sa rozbit a spösobit ranenie alebo škody na majetku.

Montážnu konzolu nezatažujte nicím okrem TV prijimača. TV prijimačom netraste dolava, doprava, nahor ani nadol.

V opacnom pripla de moze TV prijimaec spadnuit a sposobit zranenie alebo skody na majteku.

Netlačte nadmernou silou na hornú Čast TV prijímača. V opacnom tripade može TV prijímač spadnú t a spasobit rzanenie alebo skody na majetku.

Upozornenie

• Ak použivate TV prijímač namontovaný na montážnu konzolu na stenu dlhodobo, v závislosti od materialiu steny sa moze zmenit farba steny za alebo nad TV prijímačom alebo sa moze odelepit tapeta.
• Po demontăi montănej konzoly na stenu ostanu v stene otvary na skrutky.
  Montáznu konzolu na stenu nemontujte na miesta, kde bude vystavena mechanickym vibráciám.

Montáž montážnej konzoly na stenu

Pre predajcov\ produkto\ spolocnosti Sony

VYSTRAHA

Ak je TV prijimač dlhodobo vystavený unikajucej vode alebo prudu vzduchu z klimatizácie, može to mat za následok požiar, záshav elektrický prudom alebo poruchu TV prijimača.

Montážnu konzolu na stenu namontujte bezpečne na stenu podla nasledujúcich tokynov v totom námode.

Ak sa ktorakolke zo skrutiek uovin' alebo vypadne, monta'zona konzola na stenu moze spadnuf a sposobzn i ranenie alebo skody na majetku. Pouzivajte skrutky vchodne pre materiali steny a jednotku namontujte pevnu pouzitim s'tyroch alebo viacerych skrutik s priemerom 8 mm (alebo ekvivalentnych).

Používajte len dodané skrutky a upevnovacie diely riadne podlaPokynov uvedenych v tomto návode. Ak použijete nahradné diely, TV prijímac moze spadnúť a spôsobit niedkomu zranenie alebo sa moze TV prijímac poškodit.

Konzolu správne zestavte podla postupu uvedeného v toto námode.

Ak sa ktorakofvek zo skrutiek uovnii alebo vypadne, TV prijima moge spednuit a sposobit'nikomu zranenie alebo sa moge TV prijima poskodit.

Skrutky pevne utiahnite na vyznačenom mieste.

Ak tak neurobite, TV prijimač moze spednuit a spóssobit niekomu zranenie alebo sa moze TV prijimica poškodit.

TV prijímac montujte na kolmú a rovnú stenu.

Ak tak neurobite, TV prijimač može spednúť a spôsobit zranenie.

Zabrante priskripnutiu napajacieho alebo prepojovacieho kábla.

Ked je napajaci alebo prepojovaci kabel priškripnuty medzi Jednotkou a stenou alebo nasilu ohnuty alebo skrutený, možu sa odhalit vnutorne vodice, co može spősobit skrat alebo prerusenie napajania. Mohlo by dójs'k požiaru alebo zásahu elektrický prudom.

Skrutky potrebné na upevnenie montážnej konzoly k stene sa nedodávajú.

Na montáž montážnej konzoly na stenu pouzite skrutky vchodné pre material a konstrukciu steny.

Montáž TV prijímaça na stenu

• Odrskrutkované skrutky uložte na bezpečnom miesto mimo dosahu detí.

Priprava na montáž

Pred montážou si priapravte referencnú príručku TV prijimača.
Pred montážou si priapravte skrutkovač Phillips vchodné na príslušné skrutky.
- Stanovte montážnu polohu TV prijímača.
- Prijavte si štyri alebo viac skrutiek s priemerom 8 mm a jaknu skrutku s priemerom 5 mm alebo ekvivalentné skrutky (nedodávajú sa). Vyberte skrutky vchodné pre material steny.

Kontrola dielov

• Skontrolujte, Či boli dodané všetky diely.

Položky dodávané s TV prijímačom (pripevně k zadnej Časti)

Urcenie miesta montáze

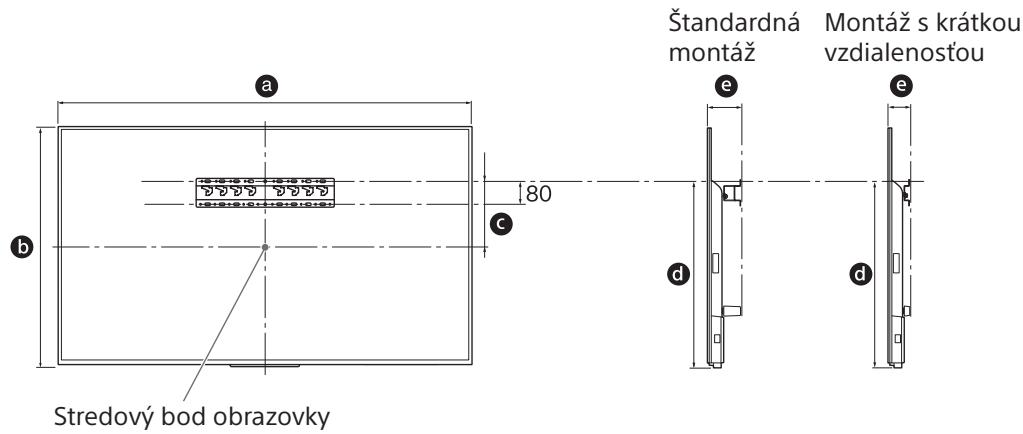

1 Určte miesto montáže.

Stena musi byt dostatočne priestranná a mat nosnost minimálne stvornásobku hmotnosti televizneho prijímača.

Pozrite si nasledujúcu tabulku, KDE najdete informácie o montázi TV prijímaça na stenu. Informácie o hmotnosti TV prijímaça najdete v referencnej príručke TV prijímaça.

Jednotka: mm

Názov modelu KD-	Rozmery displeja		Stredový rozmer obrazovky		Dížka pre montáž
	a	b	c	d	e
					Štandardná montáž	Montáž s krátkou vzdialenostou
55XD80□□	1231	717	129	494	102	60
49XD83□□	1093	639	181	508	102	60
49XD80□□
43XD83□□	960	564	209	498	108	66
43XD80□□	960	564	209	498	107	65

Poznámka

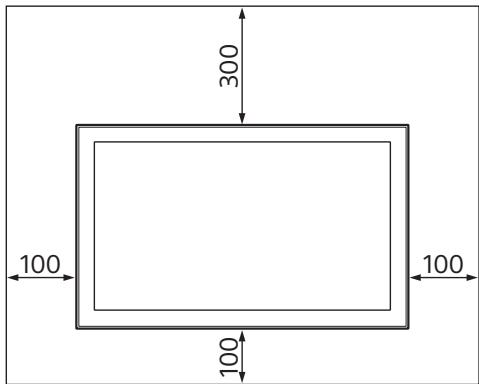

Medzi TV prijimačom, stropom a vystupujucimi šastami steny ponechje dostatočné priestor, ako je to znázorné na nasledujúcom obrázku.

Jednotka: mm

• Na zarucenie dostatočného vetrania a na predchádzanie usadzovaniu nečistot alebo prachu:
• Televizny prijimač nekladte naplocho, neinstalujte ho obratene, smerom dozadu ani nabok.
• Televizny prijimač nekladte na policu, koberec, postel'ani do skrine.
• Televizny prijimač neprikrývajte textiliami, ako su záclony, ani predmetmi, ako noviny a pod.
• Televizny prijimač neinstalujte podla nasledujúcej ilustrácie.

Cirkulácia vzduchu je zablokovaná.

Poznámka

• Ak máte v úmysle viest káble v stene, pred začatím montáze vytvorte otvor do steny azasuñte don káble. Vytvorte otvor v stene v priestore mimo obvodu podstavca (20) A, adaptér podstavca ① a disTRANčnej vložky (20) E, disTRANčnej vložky (60) K, aby nedoslo k priškripnutiu kálov.

2 Vyberte typ montáže na stenu. Vzdialenost' zadnej Časti TV prijímača od steny možno vybrat' podla nasledujúcich informáci.

Pozrite si tabul'ku v kroku 1.

VYSTRAHA

• Ak vyberiete spôsob 2-b, prístup k zadným koncovkám bude obmedzený.

V priptide spôsobu 2-a

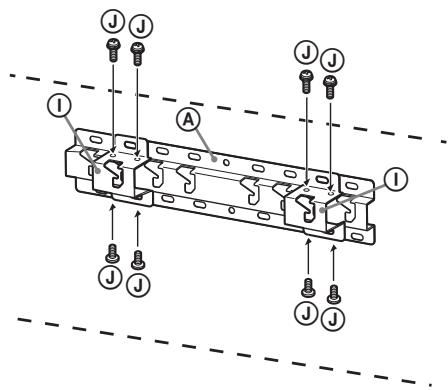

pripevnite adaptér podstavca ①
pomocou skrutky (PSW 4 x 10)
② k podstavcu (20) ④.

3 Podla nasledujucej tabulky urcte polohu montaze adaptera podstavca. Ak ste vybrali sposob 2-b,ndo krok vynechajte.

Názov modelu KD-	Umiestnenie háka
55XD80□□
49XD83□□	c
49XD80□□
43XD83□□	d
43XD80□□

4 Určte pozíciu skrutiek na montáž podstavca (20) A.

Pozrite si technické udaje na strane 12. Ak vyberiete spôsob 2-a, použite umiestnienie otvorov adaptéra podstavca ①.

VYSTRAHA

• Stena, na ktorej bude TV prijimač namontovany, by mala udžržaţ minimálne štvornábosok hmotnosti TV prijimača. (Informácie o hmotnosti TV prijimača najdete v referenčnej príručke.).
• Určte pevnost steny, na ktorej bude TV prijímač namontovany. V pripad potreby stenu dostatočne spevnite.

Instalácia podstavca na stenu

• Použite minimálne štyri skrutky s priemerom 8 mm alebo ekvivalentné skrutky (nedodávajú sa).
  Vložte štyri skrutky do otvorov na adaptéri podstavca ① s podstavcom (20) (len 2-a).
• Podstavec (20) ④ namontujte na stenu vodorovne.

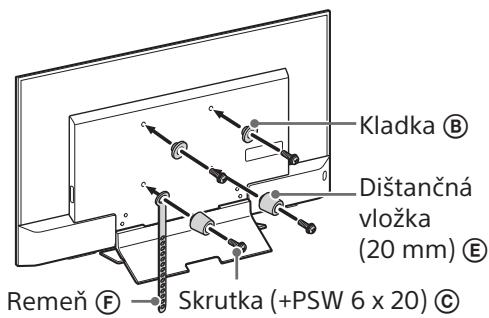

2 Odskrutkujte skrutky zo zadnej Časti TV prijímača.

KD-55XD80□□

KD-49XD83□/49XD80□

KD-43XD83□□/43XD80□□

• Pevne zaistite upevnovacie Časti pomocou skrutiek.
• Ak používate elektrický skrutkovač, krútiaci moment nastavte na približne 1,5 Nm 15kg / cm^2 .
  Nepoužité diely odložte na bezpečnom miesto pre prípad použitia v budúcnosti. Tento námod si odložte pre prípad budúcej potreby.

• Ak použijete tento typ montáze, nebude mozné používat niedtoré terminálny v zadnej Časti televízneho prijímača.

4 Pripojte k TV prijimaču potrebné káble.

Pozrite si referencnú príručku dodanú s TV prijimačom.

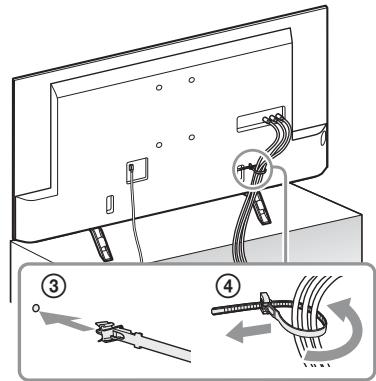

5 Odpojte držiak káblov (dodáva sa s TV prijímačom).

(len model KD-43XD83□□/ 43XD80□□)

6 Zviñe káble.

Pre modely KD-43XD83□/43XD80□: pripevnite drziak kablov k jegnému z vnútornych otvorov.

Poznámka

Vyvtorenie vedenia kablov v stene zverte licencovanemu dodavatefovi.
- Pred montázou na stenu prepojovacie kable zviazte, aby ste po nich nestúpali.

7 Odmontujte stolovy stojan od TV prijimača.

• Počas prenášania musia TV prijímac držat aspon dve osoby.

2 Zabrante zdvihnutiu spodnej Časti TV prijímača.

• Napnite remen F a pavne ho pripevnite k stene.

• Použite skrutku s priemerom 5 mm alebo ekvivalentnu skrutku (nedodáva sa).

Poznámka

• Pokúste sa mierne pritiahnut spodnu Čast TV prijímača k sebe, aby ste sa uistili,Že sa nepohne doprodu. Ak sa pohne, nie je upevné správné a remen (F) je potrebné znova pvne zaistit.

Kontrola dokončenej montáže

Skontrolujte nasledujúce:

• Kladky (B) pavne visia na podstavci alebo adaptéri podstavca.
• Káble nie są skrūtene a priśkripnute.
• Remen (F) je pevne naputy.

VYSTRAHA

• Nesaprávné umiestnenie napájacieho kábla moze zapráčinit požiar alebo zásah elektrickým prúdom spôsobené skratom. Z dóvodu bezpečnosti nezabudnite skontrolovat kompletnost montáze.

Dalsie informácie

h1 : 20 (prípad 2-b)

h2 : 60 (prípad 2-a)

Informáciaj klieniem

Informáciaj klieniem

BRIDINAJUMS!

Neieverojot talakas norades, var gut smagas vai navejoas traumas azdegsanas, stravas triecena vai ierices nikrisanas rezultata.

4 Povežite potrebni kabl(ove) sa TV-om.

Obavezno povežite kablove pre postavljanja TV-a na zid. Necete moci da povežete kablove kada se TV postavi. Pogledajte Vodič za reference isporučen uz vaš TV.

5 Odvojite držač kablova (isporučen sa TV-om). (samo KD-43XD83☐☐/ 43XD80☐☐)

6 Spojite kablove.

Za KD-43XD83□/43XD80□, pričvrstite držač kablova na{jednu od unutrašnjih rupa.

Napomena

• Poverite vodenje kablova u zidu licenciranom ugovaraču.
• Spojite kablove za povezivanje pre montaze na zid da biste spreci di staNETe na njih.

7 Odvojite postolje za sto od TV-a.

Samo KD-55XD80□□

Osim KD-55XD80□□

Postavljanje TV-a na zid
