KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 - TELEVISOR SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	TV LED 4K Ultra HD
Resolución	3840 x 2160 píxeles
Tamaño de la pantalla	43, 49 y 55 pulgadas
Tecnología de visualización	LCD con retroiluminación LED
Formato de imagen	16:9
Frecuencia de actualización	60 Hz
Conectividad	3 x HDMI, 3 x USB, Wi-Fi, Ethernet
Audio	2 x 10 W, Dolby Digital
Alimentación eléctrica	AC 100-240 V, 50/60 Hz
Dimensiones (An x Al x P)	Sin soporte: 96,8 x 57,5 x 6,9 cm (KD-43XD8005)
Peso	10,5 kg (KD-43XD8005)
Compatibilidades	Compatible con las normas HDMI 2.0 y HDCP 2.2
Funciones principales	Smart TV, acceso a Internet, aplicaciones de streaming
Mantenimiento y limpieza	Usar un paño suave y seco, evitar productos químicos
Piezas de repuesto y reparabilidad	Reparabilidad limitada, piezas disponibles en el fabricante
Seguridad	No exponer a la humedad, desconectar en caso de tormenta
Información general	Garantía de 2 años, asistencia técnica disponible

Preguntas frecuentes - KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 SONY

¿Cómo resolver un problema de imagen fija en mi televisor SONY KD-43XD8005?

Intente reiniciar el televisor desconectándolo durante 10 segundos y luego volviéndolo a conectar. Si el problema persiste, verifique las conexiones HDMI o restablezca la configuración de imagen.

¿Qué hacer si mi televisor SONY KD-49XD8005 no emite sonido?

Primero verifique que el volumen no esté silenciado. Asegúrese de que los cables de audio estén correctamente conectados y que haya seleccionado la fuente de entrada correcta. Si el problema continúa, intente reiniciar el televisor.

Mi SONY KD49X8005 no se conecta a Internet, ¿qué hacer?

Asegúrese de que su enrutador esté funcionando correctamente y que el televisor esté dentro del alcance de la señal Wi-Fi. También puede intentar reiniciar el enrutador y el televisor, y luego volver a conectarse a la red.

¿Cómo actualizar el software de mi SONY KD55X8005?

Vaya a la configuración, seleccione 'Acerca de' y luego 'Actualización del sistema'. Asegúrese de que su televisor esté conectado a Internet y siga las instrucciones en pantalla para descargar e instalar la actualización.

¿Qué hacer si mi televisor SONY KD-43XD8005 muestra un mensaje de error?

Anote el mensaje de error y consulte el manual del usuario para obtener instrucciones específicas. También puede intentar reiniciar el televisor o restablecer la configuración de fábrica.

¿Por qué la imagen de mi SONY KD-49XD8005 está borrosa?

Verifique la configuración de resolución de la imagen y asegúrese de que la fuente de la señal sea compatible con su televisor. También puede intentar cambiar el cable HDMI o verificar la configuración de su dispositivo fuente.

Mi SONY KD49X8005 no enciende, ¿qué debo hacer?

Verifique que el televisor esté correctamente enchufado y que el tomacorriente funcione. Intente mantener presionado el botón de encendido durante 10 segundos. Si eso no funciona, consulte el servicio de atención al cliente.

¿Cómo restablecer la configuración de fábrica de mi SONY KD55X8005?

Vaya a la configuración, luego a 'Sistema', seleccione 'Restablecer' y elija 'Restablecer a la configuración de fábrica'. Tenga en cuenta que esto borrará todos los datos personales y configuraciones.

¿Por qué mi SONY KD-43XD8005 no detecta dispositivos USB?

Asegúrese de que el dispositivo USB esté formateado en FAT32 o exFAT. También intente probar el dispositivo en otro puerto USB o en otro dispositivo para verificar su funcionamiento.

MANUAL DE USUARIO KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 SONY

Información de instalación para usar el Soporte de pared de Sony (SU-WL450)

Modelos compatibles: KD-55XD80□□*/49XD83□□*/49XD80□□*/43XD83□□*/43XD80□□*

• En los nombres de modelo reales, "□□" indica los número y/o los caractéteres espécíficos de cada模型.

Información para los pacientes

Por motivos de seguridad y proteccion del producto, Sony recomienda encarecidamente que la instalacion del teilevisor la realice un distribuidor de Sony o un contratista autorizzato. No intente realizar la instalacion por su cuenta.

Información para los distribuidores y contratistas de Sony

Preste especial atencion a la seguridad durante los procesos de instalacion, mantenimiento periodico y revision de este producto.

La instalación de este producto requiere disponible de suficiente experiencia, especialmente para determinar la solidez de la pared para soportar el peso del televisor. Asegúrese de confiar la instalación de este producto en la pared únicamente a distribuidores de Sony o contrastistas autorizados, y preste especial atencion a la calidad durante el proceso de instalacion. Sony queda exento de在哪quier responsabilidad por daños o lesiones occasionados por una manipulacion incorrecta o una instalacion inadecka.

Por motivos de seguridad y para realizar la correcta instalacion, siga lasindicaciones del Manual de instrucciones del soporte de pared, la Guia de inicio del televisor y las instrucciones de este manual.

Seguridad

Muchasgraciasporlaadquisidonedeste producto.

Información para los clientses

Para la instalación de este producto se requirescenocimientos suficientes. Asegúrese deunar la instalación a un distribuidor o a un contratista Sony autorizzato y preste especial atencion a la seguridad durante la instalacion.Sony no se hace responsable de los danios o lesiones causados por una mala Utilizacion,una instalacion incorrecta o la instalacion deequalquier producto que no sea el especificado.Esto no afecta sus derechos legales (en caso de haberlos).

Información para los distribuidores de Sony

Para la instalación de este producto se requieren conocimientos suficientes. Lea detenidamente este manual de instrucciones para realizar la instalación de manosarda. Sony no se responsabiliza de ningún daño o lesión provocados por una manipulación or instalación incorrectas. Entregue estemanual al cliente afterwards de la instalación.

Este manual de instrucciones muestra la forma correcta de Manipurar el producto, como precauciones importantes necessarias para evitar accidentes. Lea detenidamente estemanual yutilice el producto correctamente.Conserve estemanual para poder consultarlo en el futuro.

Los produits de Sony estan disenados pensando en la seguridad. Sin embargo, si los produits seutilizar incorrectamente,可以更好 producirse lesiones graves acause de un incendio o una descarga, o al volcarse o caerse el producto. Para evaporar tales accidentes, asegurese de observar las precauciones de seguidad.

PRECAUCION

Productospecificados

El soporte de montaje mural está Diseñado para usar con los TV espécificados en el producto. Consulte la Guía de referencia del teóvidor para comprobar si se pueda usar el soporte de pared.

Información para los clientses

ADVERTENCIA

Si no se tiene en cuenta las siguientes precauciones, existe el peligro de sufrir lesiones graves o incluso de muerte a raíz de un incendio o una descarga electrónica, o a causa de que el producto se caiga.

Asegúrese deunar la instalación a contratistas autorizados y mantenga a los niños alejados durante la instalación.

Si el soporte de montaje mural o el tevisor no está en instalados correctamente, pueda occurrir los accidentes seguides. Asegúrese de que la instalación llllevan a cabo contratistas autorizados.

• El television podría caarse y provocar lesiones graves como contusionoes o fracturas.
• Si la pared en la que se instala el soporte de montaje mural es inestable,DSLgual o no es perpendicular al sueño,la unidad可以选择 caerse y provocar daños personales o materiales. La pared debe ser capaz de soportar un peso de al menos quatre vezes el peso del televisor. (Consultte la Guia de referencia del televisor para poder el peso del televisor).
• Si la instalación del soporte de montaje mural en la pared no es lo suficientemente resistente, es posible que la unidad se caiga y provoque días personales o materiales.

Asegürese deunar eltraslado o el desmontaje del televisor acontratistas autorizados.

Sioraspersonasque no soncontratestas autorizadoslllevanacaboeltransporto o el desmontaje del televisor,esta puede caerse yprovocardospersonalesymaterialias. Aseguesede que transportan o desmontan el televisor dos o mas personas.

No quite los tornillos, etc., una vez montado el televisor.

Si lo hace, el tevisor pueda caarse y provocar daños personales o materiales.

No modifie las piezas del soporte de montaje mural.

Si lo hace, el soporte de montaje mural(puede caarse y provocar daños personales o materiales.

No monte ningún或其他 equipo que no sea el producto asignado.

Este soporte de montaje mural se ha disnéado para utilisersoleo con el producto específico. Si monta un equipo spécifique del especialificado,uede caérse o romperse y provocar días personales o materiales.

No aplique ningún peso que no sea el propio del television en el soporte de montaje mural. No sacuda el television hacia la izquierda, la derecha, arriba o abajo.

Si lo hace, el tevisor puede caarse y provocar días personales o materiales.

No se apoye en el televator ni se cuelgue de este.

No se apuye en el teóvidor ni seCraigde éste, ya que podría caerle encima y provocarle lesiones graves.

PRECAUCION

Si no se Tienen en cuenta las precaucionesSIGUIENTES, podriani producirse daños personales o materiales.

No manipule el producto con fuerza excessiva cuando realice su limpieza o mantenimiento.

No aplique fuerza excessiva en la parte superior del televisor. Si lo hace, el televisor能把 caearse y provocar daños personales o materiales.

Precauciones

• Si utilizes el telesor instalado en el soporte de montaje mural durante un长大o periodo de tiempo, es posible que la pared que quede detrás o encima del telesor se descolore o que, si la pared está empapelada, se despegue el papel, dependiendo del material de la pared.
• Si se quita el soporte de montaje muralupon de haber estado instalado enlapared, quedaran los orificios de los tornillos.
• No use el soporte de montaje mural en un lugar en el que pueda sufir vibraciones mecancas.

Instalación del soporte del montaje mural

Información para los distribuidores de Sony

ADVERTENCIA

Las instrucciones seguides estan
destinadas unicamente a los
distribuidores de Sony. Aseguirse de
leer las precauiones de seguidar
descritas anteirormente y preste especial
atencion a la seguidurunde la
instalacion, elmantimiento y la
comprobacion de este producto.

No instale el soporte de montaje mural en superficies de paredes en las que poderan sobresalir las esquinas o los lados del televisor.

No instale el soporte de montaje mural en superficies de paredes, tales como una columna, en las que couldan sobresalir las esquinas o los lados del televisor. Si una persona o un objeto se golpea con la esquina o el lado saliente del televisor, pueda producirse daños personales o materiales.

No instale el televisor encima ni bajo de un aparato de aire acondicionado.

Si el tevelor queda expuesto a goteo de agua o corriente de aire procedentes del aparato de aire acondicionado durante mucho tiempo, podra producirse un incendio, una descarga electrica o un fallo de funcionaimiento.

Asegúrese de instalar el soporte de montaje mural firmamente en la pared siguiendo las instrucciones de este manual.

Si algo nuo de los tornillos queda suelto o se despende, el soporte de montaje mural能把 caerse y provocar daños personales o materiales. Asegürese de usar los tornillos adecuados para el material de la pared e instale la unidad firmamente,utilizando+.曹操 o mas tornillos de 8 mm de diametro (o equivalentes).

Asegúrese de utiliser correctamente los tornillos y las piezas de sujeción suministrados siguiendo las instrucciones que se describen en este manual. Si utilizes articulos sustitutivos, el televisor podra caerse y dañarse o provocar daños personales.

Efectuecorrectamente el montaje del soporte siguiendo el procedimiento descripto en este manual.

Si algo n de los tornillos queda suerto o se despende, el televisor podria caearse y dañarse o provocar daños personales.

Asegürese depletar bien los tornillos en la posicion correspondiente.

De lo contrario, el televisor podria caerse y dañarse o provocar daños personales.

Procure que el teovisor no reciba golpes durante la instalacion.

Si el Televisor recibealgun golpe, pueede caerse o romperse. Tales percances podrian causar heridas personnes.

Asegúrese de instalar el televisor en una pared que sea perpendicular y plana.

De lo contrario, el tevisor podra caarse y provocar daños personales.

Una vez que haya instalado correctamente el televisor, fije adecuadamente los cables.

Si una persona u objecto se enreda con los cables, corra el peligro de sufir heridas personales o de dāñarse el telector.

Evite que el cable de alimentación de ca o el cable de connexion queden atrapados.

Si el cable de alimentación de ca o el cable de conexión quean atrapados entre la unidad y la pared o si se doblan o tuercen con fuerza, es possible que los conductores internos queden expuestos y que provoquen un cortocircuito o corte electrico. Estooulda originar un incendio o producir descargas electricas.

Los tornillos necessarios para fjar el soporte de montaje mural a la pared no está incluidos.

Utilice los tornillos adecuados para el material y la estructura de la pared en la que se proponga montar el soporte de montaje mural.

Instalación del televisor en la pared

El proceso de instalación varía según el televisor.

Utilice el soporte de pared SU-WL450 para instalar el televator en la pared.

Nota

• Asegürese de guardar los tornillos retardados en un lugar seguro, lejos del alcance de los niños.

Preparación para la instalación

• Tenga a mano la Guía de referencia antes de comenzar la instalación.
• Asegúrese de disponible de un destornillador PhillipsADEducado para los tornillos antes de efectuar el montaje.
• Confirme la posición de instalación del televisor.
• Prepare como minimum quatre tornillos de 8 mm de diametro y uno de 5 mm o equivalente (no suministrado). Elija los tornillosADECUADOS para el material de la pared.

Verificacion de las piezas

Suministrado con SU-WL450

• Compruebe que se hayan suministrado todas las piezas.

A Base (20) (1)	B Polea (2)
C PSW 6x20 (4)	D PSW 4x20 con casquillo (2)
E Separator (20) (2)	F Correa (1)
G Casquillo (20) (M4) (2)	H PSW 4x20 (2)
I Adaptador de base (2)	J PSW 4x10 (8)
K Separator (60) (2)	L PSW 6x50 (2)
M Casquillo (M4) (2)	N PSW 4x50 (2)
O Soporte para montaje en pared (S) (2)	P Separator (2)
Q Arandela (1)	R PSW 5x12 (1)

Suministrado con el televisor (conectar a la parte trasera)

Soporte para el cable (1)

Definisión del lugar para la instalación

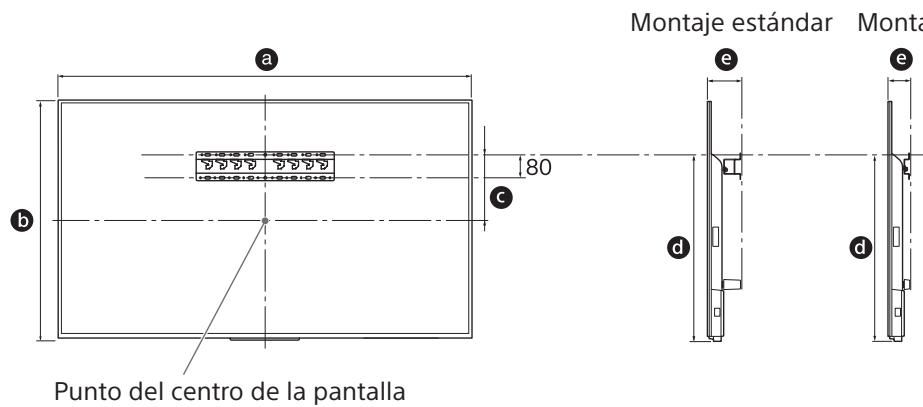

1 Decida laubicacion de instalacion.

Asegürese de que haya suficiente空間 en la pared para el televisor y de que la pared pueda soportar un peso al menos quatre vezes superior al del televisor.

Consulte la asigniente tabla acerca de la instalacion del teovisor en la pared. Para conocer el peso del teovisor, consulte la Guia de referencia del teovisor.

Unidad: mm

Nombre del modelo KD-	Dimensiones de la pantalla		Dimensión del centro de la pantalla	Longitudued para montaje
	a	b	c	d	e
					Montaje estándar	Montaje estrecho
55XD80□□	1.231	717	129	494	102	60
49XD83□□	1.093	639	181	508	102	60
49XD80□□
43XD83□□	960	564	209	498	108	66
43XD80□□	960	564	209	498	107	65

• Las cifras de la tabla peuvent ser distinctas según la instalación.

Nota

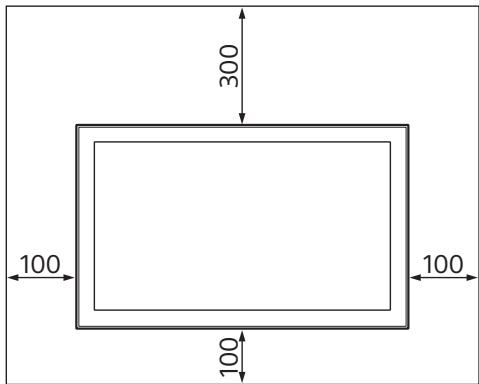

Deje un espacio adecuado entre el televisor, el techo y las partes salientes de la pared, tal y como se muestra a continuación.

Unidad: mm

• Para garantizar la correcta ventilación y registrar la acumulación de polvo o suecidad:

• No Coloque el Conjunto del tevisor tumbado o instalado del revés, de espaldas o de lado.

• No Coloque el Conjunto del televisor sobre estantes, alfombras, camas o armarios.
• No cubra el Conjunto del telector con telas, como cortinas, ni con objetos, como periodicos, revistas, etc.
• No instale el Conjunto del televisor como se indica a continuación.

La circulación del aire queda bloqueada.

Nota

• Si se propone pagar los cables por la pared, realize un orificio en la pared para insertarlos antes de comenzar la instalacion.

Para evaporar comprimir los cables, realice un agujero en la pared fuera del perimetro de la base (20) A, adaptador de base 1 y separator (20) E, separator (60) K.

2 Seleccione el tipo de montaje en la pared. Las distancias entre la parte posterior del televisor y la pared que puedaptionarse son las siguientes.

2-a Montaje estandar 2-b Montaje compacto

Consulte la tabla del paso 1.

ADVERTENCIA

• Si se selecciónla opticon 2-b, resulta más complicado acceder a los terminales de la parte posterior.

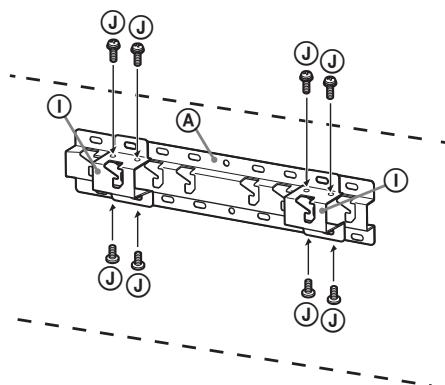

Monte el adaptor de la base ① fjando el tornillo (PSW 4x10) ② a la base (20) ④ si selecciona
la optacion 2-a.

3 Consulte la",[si] su,[a]ble sobre la).[a]ubicación del](adaptador de la base. Si selecciónla,[a]opión 2-b,puede omitir este bajo.

Nombre delmodelo KD-	Posición de losganchos
55XD80□□49XD83□□49XD80□□	C
43XD83□□43XD80□□	d

4 Decida las posiciones de los tornillos para la instalacion de la base (20) A.

Consulte las asignaciones de la párgina 12.

Si selección la optación 2-a, utilizes las posiciones de los orificios del adaptor de la base ①

ADVERTENCIA

• La pared en la que se proponga instalar el telector应当 ser capaz de soportar un peso al menos cuando veces superior al del telector (Consulte la Guía de referencia del telector para saberce el peso del telector.).
• Determine la resistencia de la pared en la que desea instalar el televator. Si es Neededo, refuercela.

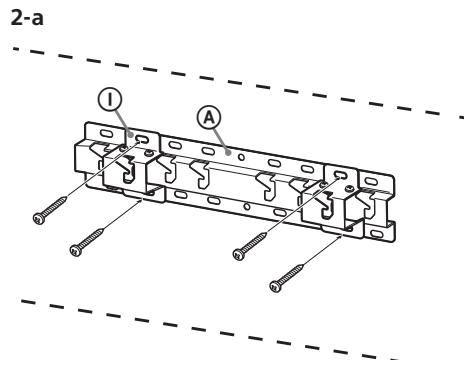

Instalación de la base en la pared

• Utilice cuatro o más tornillos de 8 mm de diametro o equivalentes (no suministrados).
• Fije cincolos a los orificios del adaptor de la base ① con la base (20) (2-a solo).
• Instale la base (20) A en la pared de manera horizontal.

Preparación para instalar el televisor

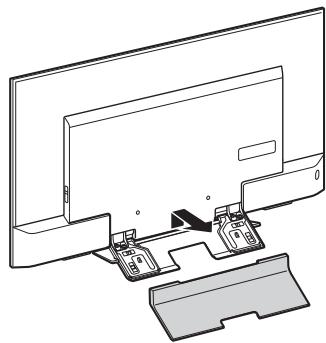

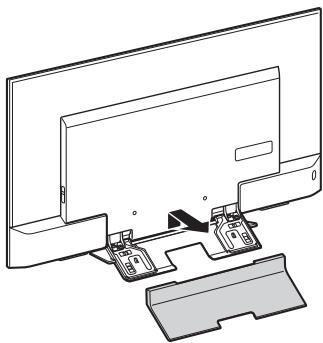

1 Retire la taps del soporte. (Sólo el modelo KD-55XD80□□)

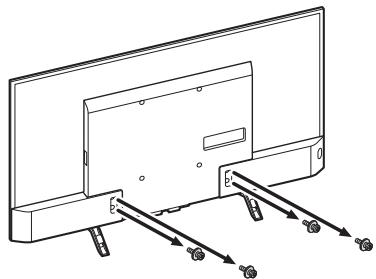

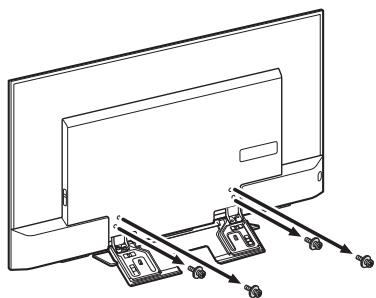

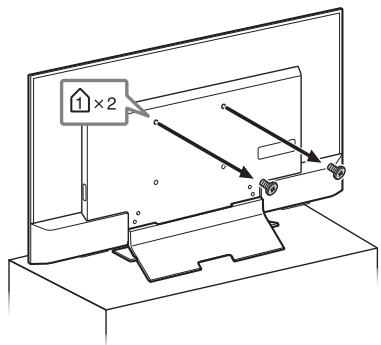

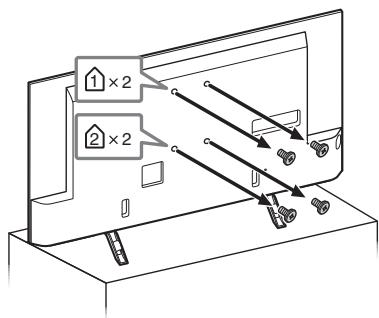

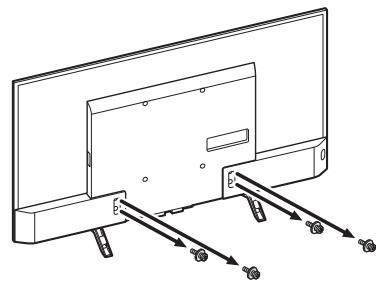

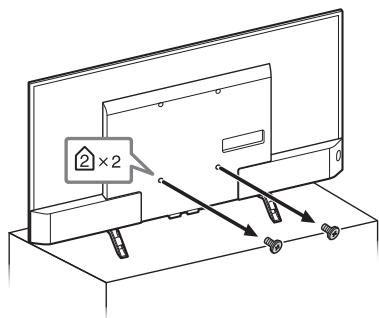

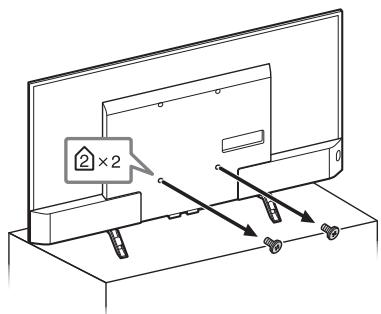

2 Quite los tornillos de la parte trasera del televisor.

KD-55XD80□□

KD-49XD83□/49XD80□

KD-43XD83□□/43XD80□□

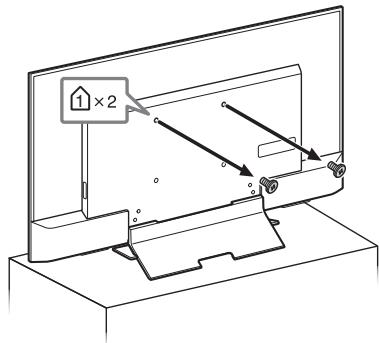

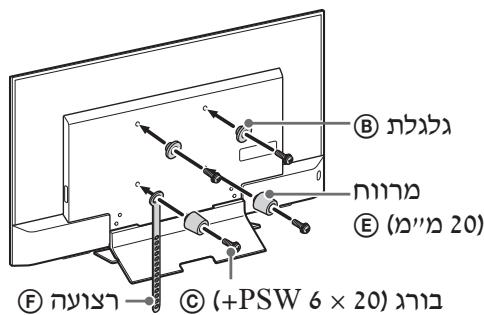

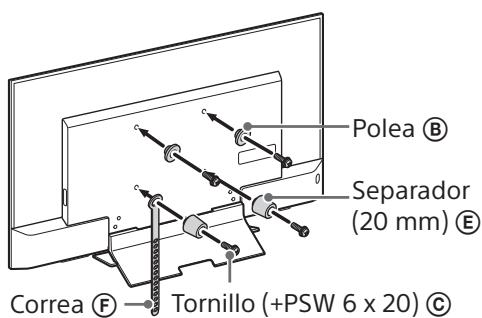

3 Coloque las piezas de fijación del soporte de pared. Compruebe las piezas de fijación en "Suministrado con SU-WL450", en la sección "Verificacion de las piezas" de la頁a 5.

Nota

• Fije las piezas de fijación mediante tornillos.
• Cuando use un destornillas eléctrico, establerza el par de torsiónapproximadamente en 1,5 N·m {15 kgf·cm}.
• Asegúrese de guardar las piezas que no usa en un lugar seguro para utiliseras en un futuro. Conserve este manual para futuras consultas.

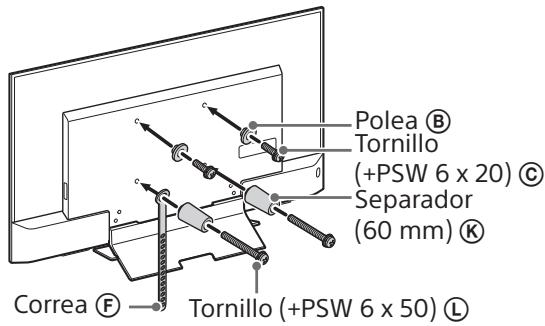

Montaje estandar (2-a)

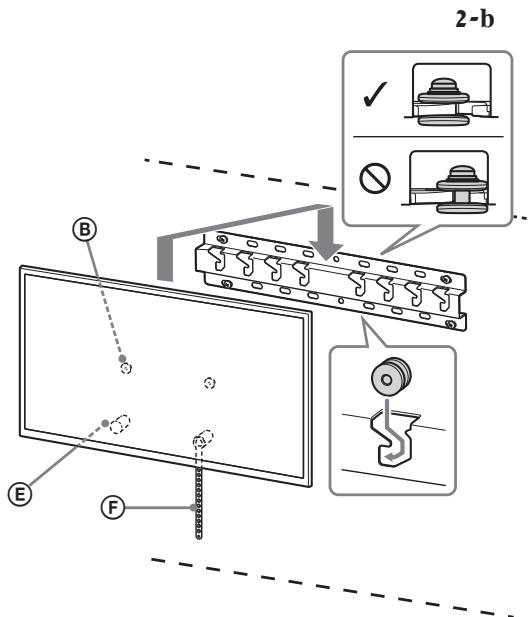

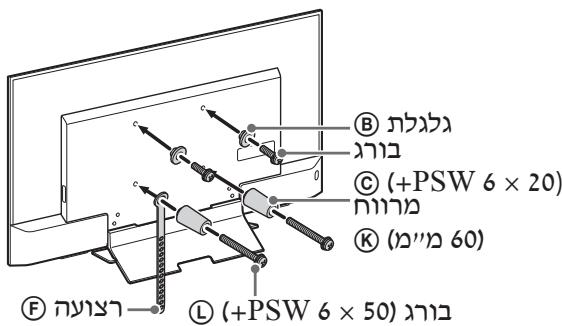

Montajeestrocho (2-b)

Nota

• Este tipo de montaje noPermiteutilizaralgunos del los terminalesde la parte posterior del televator.

4 Conecte los cables necessarios al TV.

Asegürese de conectar los cables antes de instalar el televisor en la pared. NoURTARconectarlos cuando el televisor se enquiryrnestalado.

Consulte la Guía de referencia proporciónada con el televisor.

5 Desinstale el soporte para el cable (suministrado con el televisor).

(Sólo el modelos
KD-43XD83□□/43XD80□□)

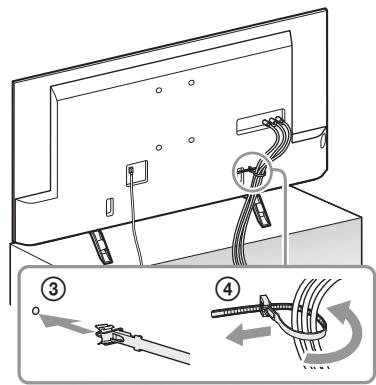

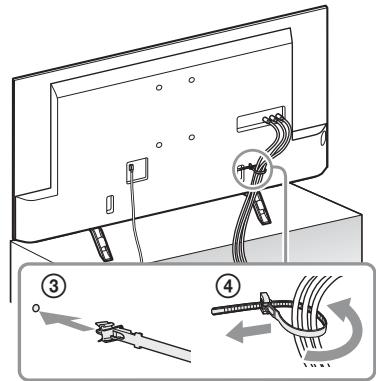

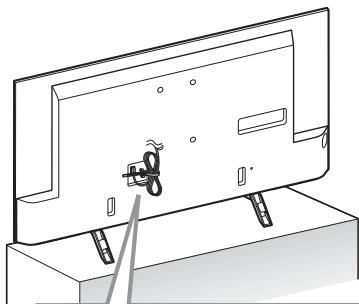

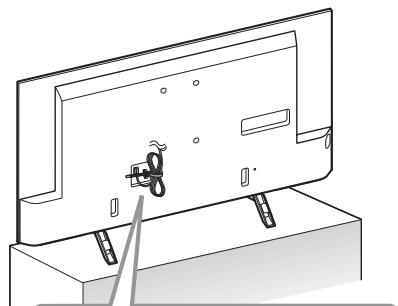

6 Sujete los cables.

Para los modelos KD-43XD83□/ 43XD80□, enganche el soporte para el cableen uno de los orificios internos.

Nota

• Asegurese deunar la instalacionde los cables en la pareda uncontratista autorizzato.
• Agrupe los cables de connexion para impeder pisarlos antes de efectuar el montaje en la pared.

7 Desinstale el soporte de sobremesa del televator.

Sólo el modelo KD-55XD80□

Excepto KD-55XD80□□

Instalación del teovisor en la pared

1 Instale el televator en la base.

• Para la colocacion de las poleas ⑧ al gancho de la base, consulte la tabla del paso 3 en "Definccion del lugar para la instalacion" en la page 8.
• Sujete el TV firmamente con ambas manos y deslice suavamente las poleas ⑧ colocadas en la parte posterior del TV hacía la base, asegurándose de confirmar la forma de los orificios.
• Después de instalar el televisor en la pared, verifique que las poleas (B) estén aseguradas firmamente en la base o el adaptorador de la base.

2-a

2-b

ADVERTENCIA

• Asegüre de que dos o más personas se encarguen de transporte el televisor.

2 Comoeatingarque la parte inferior del TVsemueva.

• Recoja la correa F y ajustelafirmamente a la pared.

• Use un tornillo de 5 mm de diametro o equivalente (no suministrado).

Nota

• Intente tirar la parte de abajo del TV levamente hacer adelante para asegurarse de que no se mueva solo en esta direction. Si se mueve, significa que no se colocó correctamente, por lo que debenajsar con firmeza la correa (F) nuevomente.

Confirmañón del final de la instalación

Verifique los siguientes punto.

• Las poleas 電 estáfirmamenteajustadas ala base o el adaptor de la base.
• Que los cables no estén retorcidos ni atrapados.
• La correa (F) está colocadafirmamente y sin holgura.

ADVERTENCIA

• La colocacion inadecka del cable de alimentacion de ca, etc., puede ser causa de un incendio o de descargas electricas debido a un cortocircuito. Por razones de segundad, no olvide confirmar que haya finalizzato la instalacion.

Información adicional

Para retirar el telector, lleve a cabo el procedimiento de instalacion a la inversa.

ADVERTENCIA

• Asegürese de que por lo menos dos personas sostengan el TV para sacarlo.

Especificaciones

Dimensiones: (aprox.) [mm]

a : 100

b : 200

c :300

d:80

e : 400

f :480

g :100

h1:20 (caso 2-b)

h2:60 (caso 2-a)

Peso (solo base): (aprox.) [kg]

0,8

El Diseño y las specifications están susertos a Cambios sin previo avis.

• Nos nombres de modelos actuels, o “□□” indica númeroes e/ou caracteres especialicos a cada modelo.

Obrigo por ter adquirido este produits.

Para os pacientes

y nnnn nn yip, yynn nn nn y

1. n^ n^ n^ 15 1.5-2

yOnnNynnnnnnnnn

nTnbynnv.ynnu,nu

ED = 12 - 8 = 10

(2-a) n7n7

n nn n npnnn

.

1

(KD-55XD80□□

2

.

KD-55XD80□□

KD-49XD83□/49XD80□

yipnynnnn nn nnnnnnn

.

n nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

nyn by nn nn nn

7

.

KD-55XD80□□

KD-55XD80□□735

n nn nnnn nn nn

4

.

nppnn nnn nn npnnn nn nnnn nn.

.

.ynon y pov npn

775) 077n pnn nn 5

（）

/KD-43XD83□□

(43XD80□□

nN

2

nN ① nN nN nN .

niv 5 vip ywn .(p0vN)
