Toote tüüp	LED 4K Ultra HD televiisor
Bränd	Sony
Ühilduvad mudelid	KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005
Ekraani suurus (diagonaal)	43", 49", 55"
Resolutsioon	3840 x 2160 (4K)
Mõõtmed koos seinakinnitusega (mudel 55")	a: 1231 mm, b: 717 mm, c: 129 mm, d: 494 mm, e: 102 mm (standardne paigaldus 60 mm)
Mõõtmed koos seinakinnitusega (mudel 49")	a: 1093 mm, b: 639 mm, c: 181 mm, d: 508 mm, e: 102 mm (standardne paigaldus 60 mm)
Mõõtmed koos seinakinnitusega (mudel 43")	a: 960 mm, b: 564 mm, c: 209 mm, d: 498 mm, e: 108 mm (49XD80) või 107 mm (43XD80) (standardne või õhuke paigaldus)
Soovitatav seinakinnitus	Sony SU-WL450
Minimaalne kaugus ekraani ja seina vahel	60 mm (standardne paigaldus) või 20 mm (õhuke paigaldus)
Seina poolt talutav kaal	Vähemalt 4 korda televiisori kaalust (vaadake viitejuhendit)
Komplekti kuuluvad osad	Alus, rihmarattad, kruvid (PSW 6x20, PSW 4x20, PSW 4x10 jne), vahetükid, rihm, mansetid, adapterid
Seinale kinnitamiseks vajalikud kruvid (ei kuulu komplekti)	Vähemalt 4 kruvi läbimõõduga 8 mm ja 1 kruvi läbimõõduga 5 mm (vastavalt seina materjalile)
Toiteallikas	220-240 V AC, 50/60 Hz
Elektritarbimine	Muutub mudeliti (vaadake etiketti)
Hooldus ja puhastamine	Ärge tõkestage ventilatsiooniavasid. Puhastage pehme ja kuiva lapiga.
Ohutus	Kohustuslik paigaldus volitatud spetsialisti poolt. Ärge toetuge televiisorile. Kinnitage kaablid kindlalt.
Varuosad ja remonditavus	Kruvid ja osad, mis on komplektis. Televiisori osade puhul võtke ühendust Sony volitatud teenindusega.
Garantii	Tutvuge tootega kaasasolevate garantii tingimustega.
Üldteave	Disain ja spetsifikatsioonid võivad muutuda ilma ette teatamata. Hoidke kasutusjuhend hilisemaks viitamiseks alles.

Korduma kippuvad küsimused - KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 SONY

Kas ma saan televiisori ise seinale paigaldada?

Ei, Sony soovitab tungivalt lasta paigaldus teha volitatud paigaldajal ohutuse tagamiseks ja kindla kinnituse tagamiseks. Vale paigaldus võib põhjustada televiisori kukkumise ja tõsiseid vigastusi.

Milline seinakinnitus sobib minu Sony KD-43XD8005 televiisorile?

Soovitatav seinakinnitus on Sony SU-WL450, mis on spetsiaalselt loodud nende mudelite jaoks. Järgige paigaldamisel kasutusjuhendi juhiseid.

Milliseid kruvisid kasutada kinnituse seinale kinnitamiseks?

Kasutage vähemalt nelja 8 mm läbimõõduga kruvi, mis sobivad teie seina materjaliga (ei kuulu komplekti). Rihma jaoks on vajalik 5 mm kruvi. Veenduge, et sein talub vähemalt neljakordset televiisori kaalu.

Kui suur on vahemaa ekraani ja seina vahel pärast paigaldust?

Võimalikud on kaks konfiguratsiooni: standardne paigaldus (60 mm) või õhuke paigaldus (20 mm). Vaadake mudeli valimisel kasutusjuhendi mõõtmete tabelit.

Kas ma saan kasutada muid seinakinnitusi peale SU-WL450?

Ei, see kinnitus on mõeldud ainult nimetatud televiisoritele. Teise kinnituse kasutamine võib põhjustada kahjustusi või vigastusi. Kasutage ainult SU-WL450.

Kuidas enne paigaldust kaablid kokku koguda?

Koguge enne televiisori ülesriputamist kõik ühenduskaablid (HDMI, antenn jne) kokku. Kasutage kaasasolevat kaablitoetust ja vajadusel juhtige kaablid läbi eelnevalt ettevalmistatud seinaaugu.

Mida teha, kui hoidmisrihm pole piisavalt pingul?

Pärast televiisori kinnitamist peab rihm olema tugevalt pingul. Kui televiisori alumine osa liigub, lõdvendage rihmapingut ja pingutage see uuesti tugevalt tõmmates, et kõrvaldada lõtk.

Kuidas televiisor seinakinnituselt eemaldada?

Pöörake paigaldusprotseduur ümber: keerake rihm lahti, seejärel tõstke televiisor ettevaatlikult üles, et rihmarattad alusest lahti ühendada. Laske end kindlasti abistada teisel inimesel.

Kas ma võin eemaldatud kruvid lastele kättesaadavaks jätta?

Ei, hoidke kruvisid ja väikseid osi alati lastele kättesaamatus kohas, et vältida allaneelamise või vigastuse ohtu.

Mida teha, kui sein ei tundu piisavalt tugev?

Enne paigaldust kontrollige, et sein talub vähemalt neljakordset televiisori kaalu. Kui kahtlete, pöörduge professionaali poole seina tugevdamiseks või sobivama asukoha valimiseks.

KASUTUSJUHEND KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 SONY

Paigaldusteave Sonyseinale paigaldamise kinnituse (SU-WL450) kasutamise kohta

Toetatud mudelid:
KD-55XD80□□/49XD83□□/49XD80□□/43XD83□□/43XD80□□*

• Tegelikes mudelite ninedes tähendab „□□“ numbreid ja/vöi marke, mis on omased igale mudelile.

Klientidele
Toote kaitsmiseks ja ohutuse tagamiseks soovitab Sony tungivalt, et teleri paigaldaks Sony edasimuüja voi litsentseeritud toovotja. Årge provivige seda ise paigaldada.

Sony edasimüüjatele ja toövõtjatele
Pöörake selle toote paigaldamisel, regulaarsel hooldamisel ja kontrollimisel täielikult tāhelepanu ohutusele.

Selle toote paigaldamiseks on vajalik piisav kogemus, eriti teleri raskusele vastupidava seina tugevuse valja selgitamiseks. Laske see toode kinnitadaseinale Sony edasimüjjal voi litsentseeritud toovotjal ja pörake paigaldamisel piisavalt tahelepanu ohutusele. Sony ei vastuta kahjustuste ega vigastuste eest, mille on pöhjustanud sobimatu käsitsemine voi vale paigaldamine.

Ohutuse ja korrektse paigaldamise tagamiseks järgigeseinale paigaldamise kinnituse kasutusjuhendit, teleri kiirjuhendit ja selles juhendis toodud juhiseid.

Ohutusest

Tâname teid selle toote soetamise eest.

Klientidele

Kaesoleva toote paigaldamine eeldab
piisavat asjatundlikkust. Laske
paigaldamine teostada kas Sony
edasiluujatel voi litssentsitud tovotjatel
ja poorake paigaldamine kaigus erillist
tahelepanu ohutusele. Sony ei vastuta
kahjustuste voi vigastuste eest, mis on
tingitud toote valest kasutamiset,
ebakorektsest paigaldusest voi kui
asendate paigaldamisel ettenahtd
toote. See ei mojuta teie seadusejargseid
oigusi (kui neid on).

Sony edasimüüjatele

Käesoleva toote paigaldamine eeldab
piisavat asjatundlikkust. Lugege käesolev
kasutusjuhend hoolikalt labi, et tagada
ohutu paigaldus. Sony ei vastuta
kahjustuste vöi vigastuste eest, mis on
tingitud toote valest kasutamisest vöi
ebakorrektsest paigaldusest. Andke see
juhend pärast paigalduse lopetamist
kliendile.

Kaesolev kasutusjuhend tutvustab toote
öiget kasutamist ja olulisi
etevaatusabinoudinotunnetusevättimiseks.
Lugee see juhend kindlasti labi ja kasutage
toodet öigesti. Sailitage juhend edaspidiseks
kasutamiseks.

Sony toodete loomisel on lātutud ohutubes. Toodete vale kasutamine vōib tekitada tōsiseid vigastusi tulekahju, elektrilögi, toote umberminemise viō kukkumise tagajäréj. Nimetatad ñnnetuste valṭimiseks tuleb järgida ohtusabinóuid.

ETTEVAATUST

Sobivad tooted

See seinakinnitus on moeldud kasutamiseks koos kindlate teleritega. Telerite puhul vaadake nende viitejuhti, et kontrollida, kas seinale paigaldamise kinnitust saab nendega kasutada.

Klientidele

HOIATUS

Järgmiste ettevaatusabinöude eiramine
vöib pöhjustada tõsiseid vigastusi vöi
surma talekahu, elektrilögi, toote
überminemise vöi kukkumise
tagajärel.

Laske paigaldamine teostada litsentsitud toövöjtatel ja hoidke väikesed lapsed paigaldustöödest eemaie.

Seinakinnituse voi teleri vale paigaldamine voib pohjustada jargmisi onnetusi. Laske paigaldus teostada litensitud toovotjatel.

• Teler võib kukkula ja tekitada tõsise vigastase, tnzvrelum või luumurd.
  Kui seinakinnitus paigaldatasete
  ebastabiilsele, ebatasasele voi porandagamittevertikaaalse seinaile, vob terlukkuda ja tekitada vigastusi voi varalistahan.Kein peab taluma vahemaltneljakordset teleri raskust. (Vaadake teleri viitejushist selle raskust.)
  Kui seinakinittus ei ole paigaldatud piisavalt tugevalt, vöbl teler kukkuda ja tekitada vigastusi vövi varalist kahuj.

Laske teleri liigutamist või eemaldamist teostada litsentsitud töövöjtatel.

Kui telerit transpondivad voi eemaldavad seinalt mittelitsentsitud toovstjad, vobteler kukkuda ja tekitada vigastusi voi varalist kahu. Veenduge, et telerit transpondivad voi paigaldavad vahemalt kaks isikut.

Arge eemaldage pärast teleri paigaldamist kruvisid vms.

Paigaldage seinakinnitusele ainult selleks ettenähtud tooteid.

See seinakinnitus on mōeldud kasutamiseks ainult kindlate toodetega. Muude seadmete paigaldamisel voib seinakinnus kukkuda voi puruneda ja tekitada vigastusi voi varalist kahju.

Argeasetage seinakinnitusele telerist suuremat koormust. Arge raputage telerit vasakule/paremale ega üles/alla.

Arge toetuge telerile voi rippuge selle kujes, kuna see voib teile peale kukkuda ja tekitada tõsse vigastuse.

ETTEVAATUST

Järgmiste ettevaatusabinóude eiramine voib tekitada vigastusi voi varalist kahu.

Arge rakendage toote puhastamisel voi hooldamisel liigset jōudu.

Årge rakendage teleri pealmisele küljele liigset jōdù. Seda tehes vöib teru kikkuda à tekitada vigastusi või varalist kahu.

Ettevaatusabinoud

Teleri pikaajalisel kasutamisel seakininnitusele paigaldatuna voib teleri taga voi selle kohal olev sein varvi muuta voi tapeet lahti tulla, olenevalt materjalist.
Seinakinnituse seinalt emaldamisel jāvad seine sisse alles augud.
- Arge kasutage seinakinnutst kohas, kus see puutob kokku mehaaniliste vibratsoonidega.

Seinakinnituse paigaldamine

Sony edasimüüjatele

HOIATUS

Järgmised suunised on möeldud ainult
Sony edasimuüatele. Lugee labi
einevalute Kirjeldatud ohtusabinoud ja
pōrake toote paigaldamisel,
hoollamisel ja kontrollimisel erlist
tāhelepanu ohtusele.

Arge paigaldage
seinakinnitustseinale,
kus teleri nurgad voi
küljed eenduvadseinast.

Arge paigaldage seinakinnitustseinale,nt pillarile, kus teleri nurgad voi kuljed eenduvad seinast.Teleri eenduva nrga voikulevasta porkumine voib tekitada vigastusi voi varalist kahu.

Ärge paigaldage telerit ohukonditsioneeri alla või selle kohale.

Teleri pikaajaline kokkupuude
ohukonditsinereistute volea ohuvoolu voi
sellest lekkiva veega vob tekitada tulekahju
voi elektrilooqi voi pohjustada teleri rike.

Paigaldage seinakinnitus tugevaltseinale, jargides kaesoleva kasutusjuhendi sunuseid.

Kui moni kruvi on halvasti kinnitatud voi kukub valja,voib seinakinnitus kukkuda ja tekitada vigastusi voi varalist kahu. Kasutage sheina materjalile vastavaid nouetekohaseid kruvisid pa qialgadge seinakinnus tugeval vahemalt nelja 8 mm labimoduga (voi samavarae) kruviga.

Veenduge, et kasutate
kaasasolevaid kruvisid
ja kinnitusdetaile
öigesti vastavalt
käesoleva
kasutusjuhendi
suunistele.
Kinnitusvahendite
asendamisel vöib teler
kukkuda ja saada
kahjustusi vöi
pöhjustada kellelegi
kehavigastuse.

Pangeseinakinnitus oigesti kokku vastavalt kAESoleva kasutusjuhendi suunistele.

Kui mōni krūvī on halvastī kinnitatud vōi
kukub vajla, vōib teler kukkuda ja tekitada
vigastusi vōi kahjustada telerit.

Keerake kruvid tugevalt
kinni ettenähtud
kohtades.

Vastasel korral vöib teler kukkuda ja saada kahjustusi vöi pöhjustada kellelegi kehavigastuse.

Veenduge, et teler eisaaaks paigaldamise ajalpörutada.

Poruteste korral voib teler kukkuda voi puruneda. See voib tekitada vigastuse.

Paigaldage teler vertikaalsele ja siledale seinale.

Vastasel korral vöib teler kukkuda ja tekitada vigastuse.

Pärast teleri
nōuetekohast
paigaldamist veenduge,
et kaablid on paigaldatud ohutult.

Kaablitesse takerdumine võib tekitada vigastuse või kahjustada telerit.

Välttige vahelduvvoolu
toitekaabli voi
ühenduskaabli
muljumist.

Kui vahelduwoolu toitekaabel voi
uhenduskaabel on seinakinnituse ja teleri
vahele surutud voi neid on jouga vänatud,
vovad kaabisisesed elektrijuhtmed tekita
lühise voi pohjustada elektrikatkestuse. See
voib pohjustada tulekahju voi elektrilögi.

Seinakinnituse seinale kinnitamiseks ettenahtud kruid ei kuulu komplekti.

Kasutageseinakinnitusepaigaldamiselseina materjalilejakonstruktsionilevastavaid kruvisid.

Teleri paigaldamineseinale

Paigaldusprotss on soltuvalt telerist erinev. Kasutage teleriseinale paigaldamiseksseinale paigaldamise kinnitust SU-WL450.

Markus.

• Hoidke eemaldatud kruvisid kindlas, lastele kattesaamatus kohas.

Ettevalmistus

• Hoidke teleri viitejuht enne paigaldamist käepärases kohas.
• Enne paigaldamist veenduge, et teil olemas sobiv Phillipsi kruvikeeraja.
• Märake kindlaks teleri paigalduskoht.
• Varuge vahemalt neli 8 mm labimoduga ja üks 5 mm labimoduga kruvi voi samavärsed (ei kuulu komplekti). Valige seina materjaliga sobivad kruvid.

Osade kontroll

Komplektis SU-WL450-ga

Veenduge, et koki od on olemas.

A Alus (20) (1)	B Rihmaratas (2)
C PSW 6 x 20 (4)	D PSW 4 x 20 koos vahepuksiga (2)
E Vaherõngas (20) (2)	F Rihm (1)
G Puks (20) (M4) (2)	H PSW 4 x 20 (2)
I Aluse adapter (2)	J PSW 4 x 10 (8)
K Vaherõngas (60) (2)	L PSW 6 x 50 (2)
M Puks (M4) (2)	N PSW 4 x 50 (2)
O Seinale paigaldamise kinnitus (S) (2)	P Vaherõngas (2)
Q Seib (1)	R PSW 5 x 12 (1)

Komplektis teleriga (kinnitatud tagaküljele)

Paigalduskoha valimine

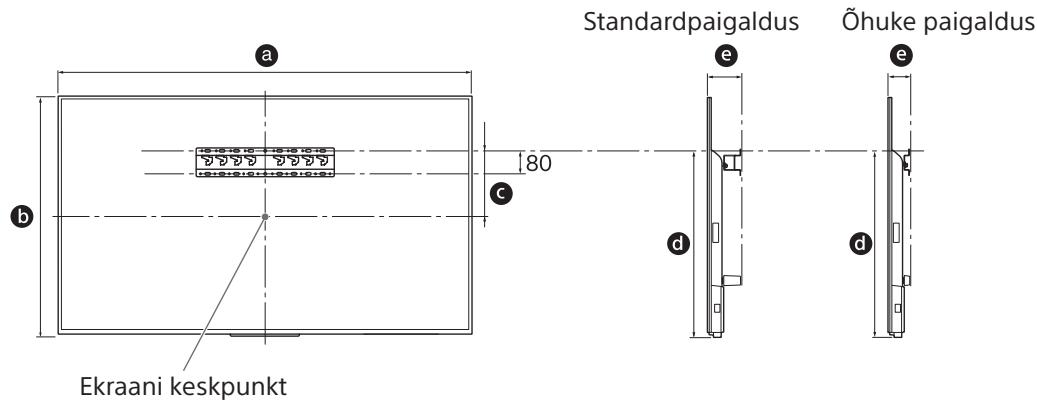

1 Tehke kindlaks paigalduskoht.

Veenduge, et seinal oleks teleri jaoks piisavalt ruumi ja see suudab kanda vahemalt neljakordset teleri raskust.

Vaadake teleriseinale paigaldamiseljrgmistabelit.Vaadake teleri raskust teleri viitejuhist.

Uhik: mm

Mudeli nimi KD-	Ekraani mõötmé		Ekraani keskpunkti mõõde		Paigalduse pikkus
	a	b	c	d	e
					Standard-paigaldus	Öhuke paigaldus
55XD80□□	1231	717	129	494	102	60
49XD83□□	1093	639	181	508	102	60
49XD80□□
43XD83□□	960	564	209	498	108	66
43XD80□□	960	564	209	498	107	65

Markus.

• Soltuval paigaldusest voivad tabelis olevad arvud vahesel märal erineda.

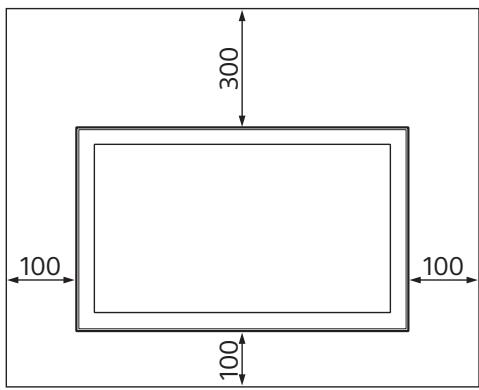

Jatke teleri ja lae ning seina eenduvate osade vahele piisavalt vaba ruum, nagu allpool naidatud.

Uhik: mm

Korraliku ventilatsiooni tagamiseks ja tolmu ning mustuse kogunemise valtimiseks tehke jargmist:

• arge asetage telerit lamedalt, tagurpidi, selg valjapoole ega kulili;
• arge asetage telerit riulisse, vaibale, voodisse ega kappi;
• arge katke telerit riidega, nagu kardinad, ega ajalehtede vms;
• arge paigaldage telerit nii, nagu naidatud allpool.

Ohuringlus on blokeeritud.

Markus.

• Kui teil on planaris vedada juhtmed seina seest, tehke enne teleri paigaldamist seina sisse kaablite jaoks auk.

Kaablite kokkusurumise vältimiseks tehke seina sisse auk aluse (20) A, aluse adapter 1 ja vaheronga (20)

E, vaheronga (60) K perimeetrist kaugemale.

2 Valigeseinale paigaldamise viis.
Kauguse teleri tagakuljest
seinani saab valida jargmiselt.

• 2-b valimisel on juurdepääs tagumisele liitmikule piiratud.

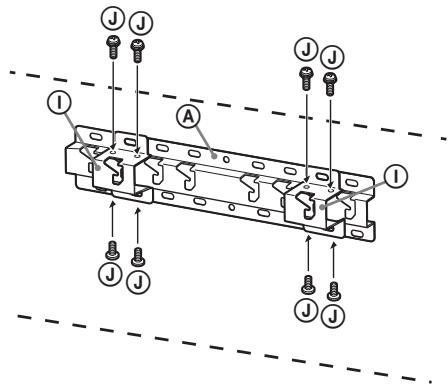

2-a valimisel paigaldage aluse adapter ① kruviga (PSW 4 x 10) J alusele (20) A.

3 Aluse adapteri kinnituskoha jaoks vaadake allolevat tabelit. 2-b valimisel jatke see somm vahele.

Mudeli nimi KD-	Konksu asukoht
55XD80□□
49XD83□□	c
49XD80□□
43XD83□□	d
43XD80□□

4 Määrake kindlaks aluse (20) (A) paigaldamiseks moeldud kruvide kinnituskohad.

Vt tehnilisi andmeid lk 12.

2-a valimisel kasutage aluse adapteri ① augukohti.

HOIATUS

• Sein, kuhu teler paigaldatakse, peab taluma vahemalt neljakordset teleri massi (Vaadake teleri viitejuhist selle raskust.).
• Tehke kindlaks seina tugevus, millele teler paigaldatakse. Vajaduse korral tugevdage seina piisaval märal.

Aluse paigaldamineseinale

• Kasutage vähemalt nelja 8 mm
  lābimōduga kruvi vōi samavärset (eikuulu komplekti).
• Pange neli kruvi aluse adaptereri ① aukudesse koos alusega (20) A (Ainult 2-a).
  Paigaldage alus (20) Aseinale horisontaalselt.

Ettevalmistus teleri paigaldamiseks

1 Eemaldage aluse kate. (Ainult mudel KD-55XD80□□)

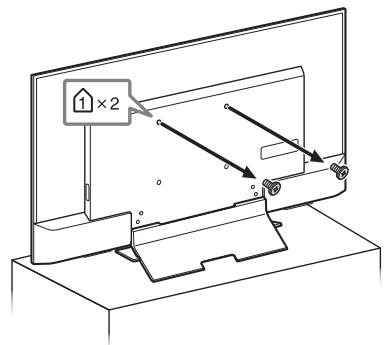

2 Eemaldage teleri tagakuljelt kruvid.

KD-55XD80□□

KD-49XD83□/49XD80□

KD-43XD83□□/43XD80□□

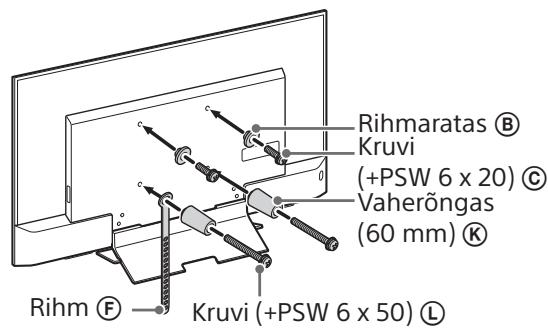

3 Kinnitageseinalepaigaldamise kinnitusekinnitusdetailed. Kontrollige kinnitusdetailed vastavalt jaotise „Osade kontroll"loigule „Komplektis SU-WL450-ga" Ik 5.

Markus.

• Kinnitage kinnitusdetailid tugevalt kruvidega.
  Kui kasutate elektronilist kruvikeerajat, seadistage kinnitusmomendiks umbes 1,5 N·m{15 kgf·cm}.
• Hoidke kasutamata detaile hilisemaks kasutamiseks kindlas kohas. Hoidke see juhend hilisemaks lugemiseks alles.

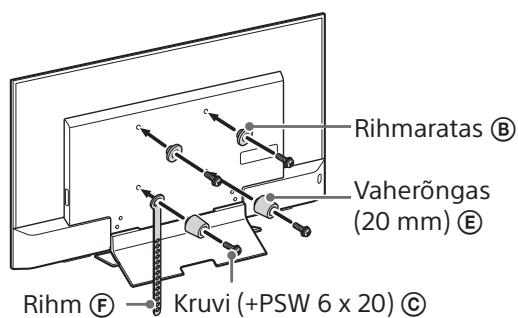

Standardpaigaldus (2-a)

• Seda kinnitusstili kasutades ei saa te kasutada monesid teleri tagakuljel olevaid klemme.

4 Ühendage vajalikud kaablid teleriga.

Uhendage kaablid enne teleri paigaldamist seinale. Pärast teleri paigaldamist ei saa kaableid uhendada.

• Laske kaoblite vedamine seina seest teha litsentsitud toövöjtal.
• Siduge ühenduskaablid enne teleriseinale paigaldamist omavahel kokku, et valtida nendele astumist.

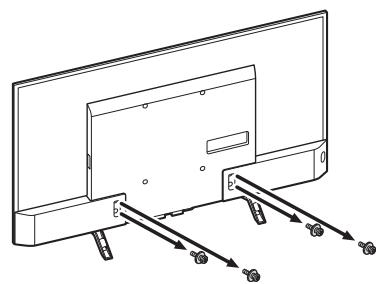

7 Eemaldage lauapealne alustelerilt.

Ainult madel KD-55XD80□□

V.a KD-55XD80□□

Teleri paigaldamineseinale

1 Kinnitage teler aluse külge.

• Rihmarataste (B) kohtade määramiseks alusele toetamiseks vaadake Ik 8 jaotise „Paigalduskoha valimine" sammus 3 olevat tabelit.
• Hoidke telerist kahe käega tugevalt kinni ja toetage teleri tagaküljele kinnitatud rihmarattad ⑧ ettevaatlikult alusele ning veenduge, et aukude kujud sobivad.
• Pärast teleri paigaldamist seinale veenduge, et rihmarattad ⑧ on tugevalt alusele või aluse adapterile kinnitunud.

2-a

2-b

HOIATUS

Veenduge, et telerit transpondivad vahemalt kaks inimest.

2 Teleri alumise osa liikumisetakistamine.

• Tömmake rihm (F) pingule ja kinnitage tugevalt seine külge.

• Kasutage 5 mm labimõðduga kruvi voi samavärset (ei kuulu komplekti).

Markus.

• Proovige tommata teleri alaosa veidi ettepoole, veendumaks, et teler ei liigu ettepoole. Kui teler liigub ettepoole, ei ole see korralikult fikseeritud ja rihm F tuleb uuesti tugevalt kinnitada.

Kontrollige järgmist.

• Rihmarattad (B) on tugevalt alusele või aluse adapterile kinnitunud.
  Toite- ja uhenduskaablid ei ole väändunud ega kokku surutud.
  Rihm F on korralikult pingul.

HOIATUS

Vahelduwoool toitekaabli jms paigaldamine valesse kohta voib pohjustada luhise tagajarjel elektrilogi voitulekahju. Teostage paigaldusjargne kontroll, et tagada ohutus.

Mu teave

Teleri seinalt eemaldamisel järgige eelpool kirjeldatud paigaldustoimingut vastupidises järjekorras.

HOIATUS

Veenduge, et telerit eemaldavad vahemalt kaks inimest.

Tehnilised andmed

Mööttmed: (umbes) [mm]

a :100

b : 200

c :300

d :80

e :400

f :480

g :100

h1 : 20 (korpus 2-b)

h2 : 60 (korpus 2-a)
