KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 - Telewizor SONY - Bezpłatna instrukcja obsługi

Typ produktu	Telewizor LED 4K Ultra HD
Marka	Sony
Kompatybilne modele	KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005
Rozmiar ekranu (przekątna)	43", 49", 55"
Rozdzielczość	3840 x 2160 (4K)
Wymiary z mocowaniem ściennym (model 55")	a: 1231 mm, b: 717 mm, c: 129 mm, d: 494 mm, e: 102 mm (standardowe mocowanie 60 mm)
Wymiary z mocowaniem ściennym (model 49")	a: 1093 mm, b: 639 mm, c: 181 mm, d: 508 mm, e: 102 mm (standardowe mocowanie 60 mm)
Wymiary z mocowaniem ściennym (model 43")	a: 960 mm, b: 564 mm, c: 209 mm, d: 498 mm, e: 108 mm (49XD80) lub 107 mm (43XD80) (mocowanie standardowe lub cienkie)
Zalecany uchwyt ścienny	Sony SU-WL450
Minimalna odległość między ekranem a ścianą	60 mm (standardowe mocowanie) lub 20 mm (cienkie mocowanie)
Masa nośna ściany	Co najmniej 4 razy waga telewizora (patrz instrukcja)
Części dołączone do uchwytu	Podstawa, krążki, śruby (PSW 6x20, PSW 4x20, PSW 4x10, itp.), dystanse, pasek, tuleje, adaptery
Śruby potrzebne do montażu ściennego (nie dołączone)	Co najmniej 4 śruby o średnicy 8 mm i 1 śruba o średnicy 5 mm (w zależności od materiału ściany)
Zasilanie	220-240 V AC, 50/60 Hz
Pobór mocy	Zmienna w zależności od modelu (sprawdź etykietę)
Konserwacja i czyszczenie	Nie blokować otworów wentylacyjnych. Czyścić miękką, suchą szmatką.
Bezpieczeństwo	Montaż przez autoryzowanego instalatora jest obowiązkowy. Nie opierać się na telewizorze. Mocno zamocować kable.
Części zamienne i naprawialność	Śruby i części dołączone do uchwytu. W przypadku części telewizora skontaktuj się z autoryzowanym serwisem Sony.
Gwarancja	Sprawdź warunki gwarancji dołączone do produktu.
Informacje ogólne	Konstrukcja i specyfikacje mogą ulec zmianie bez powiadomienia. Zachowaj instrukcję do późniejszego wykorzystania.

Często zadawane pytania - KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 SONY

Czy mogę sam zamontować telewizor na ścianie?

Nie, Sony zdecydowanie zaleca powierzenie montażu autoryzowanemu instalatorowi ze względów bezpieczeństwa i aby zapewnić solidne zamocowanie. Nieprawidłowy montaż może spowodować upadek telewizora i poważne obrażenia.

Jaki uchwyt ścienny jest odpowiedni dla mojego telewizora Sony KD-43XD8005?

Zalecanym uchwytem ściennym jest Sony SU-WL450, zaprojektowany specjalnie dla tych modeli. Postępuj zgodnie z instrukcjami w podręczniku podczas montażu.

Jakich śrub użyć do zamocowania uchwytu do ściany?

Użyj co najmniej czterech śrub o średnicy 8 mm dostosowanych do materiału ściany (nie dołączone). Do paska potrzebna jest śruba o średnicy 5 mm. Upewnij się, że ściana wytrzymuje co najmniej czterokrotność wagi telewizora.

Jaka jest odległość między ekranem a ścianą po montażu?

Możliwe są dwie konfiguracje: standardowe mocowanie (60 mm) lub cienkie mocowanie (20 mm). Zapoznaj się z tabelą wymiarów w instrukcji, aby wybrać odpowiednią dla swojego modelu.

Czy mogę używać innych uchwytów ściennych niż SU-WL450?

Nie, ten uchwyt jest przeznaczony tylko dla określonych telewizorów. Użycie innego uchwytu może spowodować uszkodzenia lub obrażenia. Używaj wyłącznie SU-WL450.

Jak zebrać kable przed montażem?

Zbierz wszystkie kable połączeniowe (HDMI, antennę itp.) przed zawieszeniem telewizora. Użyj dołączonej prowadnicy kabli i, jeśli to konieczne, przeprowadź kable przez przygotowany wcześniej otwór w ścianie.

Co zrobić, jeśli pasek mocujący nie jest wystarczająco napięty?

Po zamocowaniu telewizora pasek powinien być mocno napięty. Jeśli spód telewizora się porusza, poluzuj pasek i zamocuj go ponownie, mocno ciągnąc, aby wyeliminować luz.

Jak zdemontować telewizor z uchwytu ściennego?

Odwróć procedurę montażu: odkręć pasek, a następnie delikatnie podnieś telewizor, aby odłączyć krążki od podstawy. Koniecznie poproś o pomoc drugą osobę.

Czy mogę zostawić wykręcone śruby w zasięgu dzieci?

Nie, zawsze przechowuj śruby i małe części w bezpiecznym miejscu, poza zasięgiem dzieci, aby uniknąć ryzyka połknięcia lub obrażeń.

Co zrobić, jeśli ściana nie wydaje mi się wystarczająco wytrzymała?

Przed montażem sprawdź, czy ściana wytrzymuje co najmniej czterokrotność wagi telewizora. W razie wątpliwości skontaktuj się z profesjonalistą w celu wzmocnienia ściany lub wyboru bardziej odpowiedniego miejsca.

INSTRUKCJA OBSŁUGI KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 SONY

Informacja dotyczzone instalacji w celu korzystania z uchwytu scienngo firmy Sony (SU-WL450)

Obstugiwane modele: KD-55XD80□*/49XD83□*/49XD80□*/43XD83□*/ 43XD80□*

• Symbol „□□" w rzechywistych nazwach modeli wskazuje cyfry i/lub znaki specyficznę dla danego modelu.

Do Klientów W celu zapewnienia ochry produktu i bezpieczne自主wa firma Sony zdecydowanie zalea przechrowadzenia montazu telewizora przydstrybutorow Sony lub licencijonowych wykonawcow. Nie naleź podejmować samodzielnych przyb montazu.

Do dystrybutorów Sony i wykonawcow Podczas montaqu, okresowej konserwacci i sprawdzania unto produktu nalezy przystrzegać wszystkich zasad bezpieczenistä.

Do zamontowaniakiego produktu konieczne jest posiadanie odpowsiednigo doświadczenia, co dotyczy szczególnie sprawdzania nośnosci sciany w celu podtrzymania cięzaru telewizora. Montażkiego produktu do sciany naleź powierzyc dystrybutorom Sony lub licencijonowanych wykonawcom, zwracȩć odpowsiednia uwage na kwestie bezpiecieństwa podczas montaź. Firma Sony nie ponosi odpowsiedzialnosci zaźadne szkody lub obrażenia wynikajść z nieprawidłowego postepowania lub nieprawidłowego montaź.

W celu zapewnienia bezpieczenstwa i wosciwej instalacji nalezy postepowa zgodnie z instrukcja obslugi uchwytu sciennego, Przewodnikiem uruchamiania telewizora i wskazowkami zawartymi w tej instrukcji.

Informacja dotycznej bezpiecznychstwa

Dziekujemy za zakup unto.

Do Klientów

Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadzenia. Naleź zlecaeć montaź dystrybutorom Sony lub licencjonowanym wykonawcom i zwracać szȩgólna uwage na bezpieczěnstowo podcasz montaź. Firma Sony nie ponosi odpowiedzialnosci zaźadne szkody lub obrażenia wynikajć z nopejawłowego postopawania, nopeyawidłowego montaź albo montowania jakichkolwiek innych produktów niedwymiumenza. To zastrzeżenieNie agrnicza spraw ustawychyckiemów (ješli takie przysluguja).

Do dystrybutorów Sony

Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia. Naleź dokladnia przyȩczytać tę instrukcje, aby zapewnic bezpiecznych przybieg prac montażowych. Firma Sony nie ponosi odpowiedzialność z zaędne szkody lub obrażenia wynikajace z nieprawidłowego postepowania lub noprawidłowego montaź. Po zakończenu montaź nały przyzekañć tę instrukcje Kunden.

W teil instrukcj przdastawiono prawidlowa obsluge produktu oraz wazne srokdi ostrznosci,majcne alce cell zu papobziezenia wypadkom.Nalezy dokladnie przyeczytc te instrukcje i w prawidlowy spośb korzystac z produktu.Nalezy zach文化传播 te instrukcje w celu wykorzystania w przyszlósci.

Produkty firmy Sony sa Projektowane z myśla o zapewnieniu bezpieczenystwa. Nieprawidlowe korzostanie z produktów要去jnek spowodowej pouazne obrażenia na skutek pozaru,porazenia pradem elektrycznym, przewrćenia sie produktu lub.gojeu upadyk.Nalezy prestrozegrć siodkowski ostrożnosci,aby uniknáć tego typu wypadkowski.

Nadzór nad dystrybucja na terytorium
Rzeszypospolitej Polskiej sprawuje Sony
Europe Limited, The Heights, Brooklands,
Weybridge, Surrey, KT13 0XW, United Kingdom.

UWAGA

Okreslone produkty

Ten uchwyt scienny zostal zaprojecttowany z mylsa o uzyciu z okreslonym modelami televizorów. W instrukcji televizora moins sprawdzić,czy uchwytu sciennegoauthorizationuzycz danym televizorem.

Do Klientów

OSTRZEZENIE

Nieprzestręganie ponieszych srodkowski ostrożnosci są spowodowej powazne obrozenia lub smierć na skutek pozaru, parażenia prȩdome elektrycznych lub upadku produktu.

Naleź zlecae montañ licencjonowanym wykonawcom i zapewnic, aby podczas montaqu nie znajdowały są w povlizu małe daneci.

Jesli uchwyt scienny lub telewizar nie
zostana zamontowane prawidlowo, moze to
skutkowa nastepujacymi wypdkami.
Nalezy zleca monta licencjonowanym wykonawcom.

• Telewizor要去 spać, powodujac powazne obrożenia, takie są stłuczenia czy złamania.
• Ješli šciana, na której montowany jest telewizor, jest niedastilna, nierówna albo neprostopadla do podlogi, telewizor moze spasć, powodujac obrażenia lub uzskodzenia mienia. Šciana musi być w stanie uniesć ciezar co najmiej czterokrotnie Więszy odciezaru telewizora. (Ciezar telewizora jest podany w了我的instruktji).
• Jesli montaz uchwytu sciennego do sciany nie zostanie wykonany odpowiednio mocno, televizor要去 spasc, powodujac obrazenia lub uzskodzenia mienia.

Nalezy zleca przemieszczanie i demontañ telewizora licencjonowanym wykonawcom.

Jesli przyemieszczaniemi lub demontaquem
telewizora降到 zajmowac sie osoby innate nz
licenjonowani wykonawcy, televizor zou
spać, powodujć obrăzenia lub uszkodzenia
mienia. Do przenoszenia i demontazu
televizora potrzejne są co najmiej dwie
osoby.

Po zamontowaniu telewizora nie wykręcać srub itp.

Na skutek takiego działania televizor要去 spęc, powodujac obrażenia lub uzskodzenia mienia.

Nie modyfikować elementów uchwytu sciennego.

Na skutek takiego dzialania uchwyt scienny\ moze spasć, powodujć obrażenia lub\ uszkodzenia mienia.

Nie montować innych urzadzen;iż okreslony produkt.

Ten uchwyt scienny jest przywidziany do uzytku wylączne z okreslonymi produktami. W przyypadu zamontowania urzadzenia,...
innego niz okreslone, moze ono spać,
powodujac obrażenia lub uszkodzenia mienia.

Nie obciȩzć uchwytu sciennego obciȩzemiinnym niz telewizor. Nie potrzaszaj telewizorem na boki ani w góre/w doł.

Na skutek takiego danejania televizor maybe spać, powodujć obrăzenia lub uzskodzenia mienia.

Nie wieszac sie ani nie opierać na telewizarze.

Nie wieszatac sie ani sie opierać na telewizorze, gdyż na skutek takiego dzialania telewizor要去 spaść, powoduć国家标准 obrażenia.

UWAGA

Nieprzestrzeganie poniższychŚrodków ostrōznosci są spowodstawć obrażenia lub uzwkodzenia mienia.

Podczas czyszczenia i konserwacci nie wywierać zbyt mocono g noacisku na produkt.

Nie naciskać zbyt mocno telewizora od góry. Na skutek takiego dzialania telewizar föze spasć, powodujć obrăzenia lub uszkodzenia mienia.

Środki ostrożnosci

• W przypadyku dlugotrwalego uzytkowania telewizora zamontowanego nauchwycie sciennym sciena za lub ponad telewizorem要去e ocbadwieniu albo tapa要去ie odkleic, w zaleznosci od rodzaju materialu, jakim Pokryta jest sciena.
• Po zdemontowaniu zamontowanego wczesnej do sciany uchwyt uciennego otwory w scianie pozostaja.
• Nie uzywac uchwytu sciennego w mięjscach narazonych na drgania Mechaniczne.

Do dystrybutorów Sony

OSTRZEŽENIE

Ponijsze instrukcje są przyznaczone wylazcjna dla dyabtryborów Sony. Naleź przyczycyta powzysze srodki ostroznocki, zwracajć szȩgólny uwage na bezpiecieznstwo podcas montaź, konserwacja i sprawdzania tego produktu.

Nie montować uchwytu sciennego na powierzchniach, w przypadku którch narozniki lub boki telewizora mogłyby wystawać poza powierzchnie.

Nie montowac uchwtyu sciennego na powierzchniach takich jak filary, w przypadku ktorych naroznik lub boki televizora moglyby wystawac poza powierzchnie. W razie uderzenia naroznika lub boku televizora zeosome lub obiekt mogloby to spowodowac obrazenia lub uszkodzenia mienia.

Nie montować telewizora nad lub pod klimatyzatorem.

W przypadku narażenia telewizora przydłuszcy czas na wycieki wody albo strumien powietrza z klimatyzatora sągne dojsć doporazenia pradem elektrycznym lub awarii telewizora.

Uchwyt scienny nalezy mocno zamocować do sciany, zgodnie wskazówkami podanymi w tej instrukcj.

Jesi którakolwiek ze šrub poluzuje sie lub wypadnie, uchwyt sciencyné spać, powodujac obrażenia lub uzskodzenia mienia. Naleź yúwyacja šrub opodiewichn do materialu, z ktorego wykonana jest szciana i zamontowaec uchwyt za pomocą czterech lub wieciej šrub o srednicy 8 mm (lub odpwiedników).

Naleź uzywać
dostarczonych Śrub i elementów
montażowych w prawidłowysposob, zgodnie zewskażowkami podanymi w tej instrukcji. W przyypadku uzywania elementów zastępczych telewizor要去 spȩc, powodujac obrażenia lub uszkodzenia.

Uchwyt naleźny zamontować w prawidłowy sposob, zgodnie ze wskazówkami podanymi w tej instrukcjci.

Jesli ktorakolwiek ze smr poluzije sie lub wypadnie, telewizor moze spasć, powodujac obrażenia lub uzzkodzenia.

Śruby naleźmy mocno wkręcać w wyznaczonych mistręszech.

W innym przypadku telewizor要去 spać, powodujć obrażenia lub uszkodzenia.

Nie narawać telewizora na wstrȩsy podczas montaqu.

Na skutek wstrz空气质量 telewizor moze spać lub Rozpáć sie. Moze to spowodowa brażenia.

Montowac telewizor na scianie prostopadjej do podlogi i plaskiej.

W innym przypadku telewizor要去 spać, powodujć obrażenia.

Po zamontowaniu telewizora w sprawidów sposob zamocowej kable.

Zaplątanie sie osob lub objieków w kable要去 spowodowej obrawenia lub uzkodzenia.

Niedopuszczacdo zacisięcia przywodu zasilajacego lub kabli脘zych.

W przypadku zacisniecia przywodu
zasilajacego lub kabl污染防治ch pommiedzy
uradzzeniem a scianja albo ich zginania lub
skreancia na sie避孕 dojsć do odśloniecia
wewnetrzych zyl, a co za tym idzie do
zwarcia lub przerwy w owodzie. Moze to
spowodowej pozar lub porażenie przemem
elektrycznym.

Śruby potrzebne do zamontowania uchwytu sciennego do scianyNie są dostarczone.

Podczas montazu uchwytu sciennego nalezy uzywać rob odpowiednich do materialu i struktury sciany.

Procedura montazu roźni są w zależnosci od modelu telewizora.

Nalezy użć uzychytu sciennégo SU-WL450 w celu montaquuTelewizora na scianie.

Uwaga

• Wykrecone s Ruby przechowywać w bezpiecznym sąjscu z dala od daneci.

Przygotowanie do montaźu

• Przygotować przyted montaquem instrukcję telewizora.
• Przygotowej przyzed montazem srbokret Phillips pasujczy do srb.
• Wybrać.), mięszcze montaźu telewizora.
• Przygotownikczytery lubwcieje s Ruby o srednicy 8 mm orazjqenda sbrze o srednicy 5 mm lub odpowiedniki (nedostarczone). Wybrac s Ruby odpowiednie do materiafu, z ktorego wykonana jest sciana.

Sprawdzenie elementów

Dostarczone z uchwytem SU-WL450

• Sprawdzić,czy wszystkie elementy zostaly dostarczone.

A Podstawa (20) (1)	B Kółko (2)
C PSW 6x20 (4)	D PSW 4x20 z tuleja (2)
E Podkładka dystansowa (20) (2)	F Pasek (1)
G Tuleja (20) (M4) (2)	H PSW 4x20 (2)
I Adapter podstawy (2)	J PSW 4x10 (8)
K Podkładka dystansowa (60) (2)	L PSW 6x50 (2)
M Tuleja (M4) (2)	N PSW 4x50 (2)
O Uchwyt scienny (S) (2)	P Podkładka dystansowa (2)
Q Podkładka (1)	R PSW 5x12 (1)

Dostarczone z telewizorem (przemocowany z tylu)

Wybór.),

1 Wybrać.),

Upewnicie, ze na scianie jest wystarczajco duzo几点ca dla telewizora, a takze ze sciana jest w stanie uniesc ciagar co najmiej czterokrotnie Wiekszy od ciagaru telewizora.

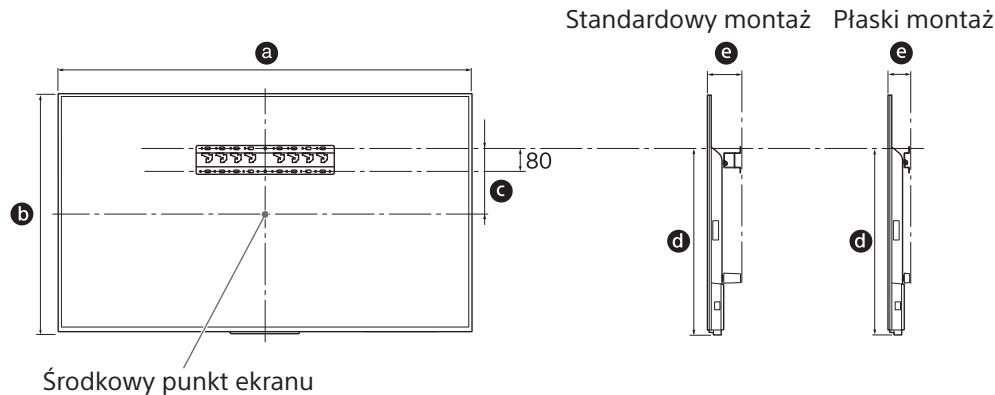

Zapoznac sie z poniieszta tabela dotyczac montazu telewizora na scianie. Cięzar telewizora., można sprawdzić w是我的instruktji.

Jednostka: mm

Nazwa modelu KD-	Wymiary monitora		Wymiar $ środkowy ekranu	Długość dla montaź
	a	b	c	d	e
					Standardowy montaź	Płaski montaź
55XD80□□	1231	717	129	494	102	60
49XD83□□	1093	639	181	508	102	60
49XD80□□
43XD83□□	960	564	209	498	108	66
43XD80□□	960	564	209	498	107	65

• Wartosci podane w tabeli moga sie rożnić minimnie w zależnosci od instalacji.

Uwaga

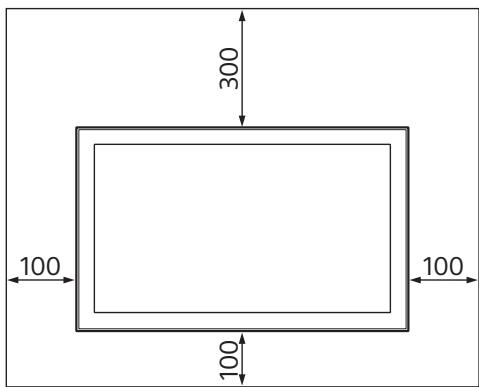

Zapewnic odpowiedni odstep pomiedzy telewizorem a sufitem i wystajacymi elementami, jakPokazano ponizej.

Jednostka: mm

• Aby zapewnić prawidłowā wentrej i zapobiec gromadzeniu sie kurzu lub brudu:

• Nie umieszczac眩 telewizora plasko ani nie montowac spodem do tylu, ekranem do sciany lub z boku.

• Nie umieszczac眩 telewizora na polce, dywanie, lozku lub w szafce.
• Nie zakrywać telewizora tkaninami, takimi jak zaśłony, ani innymi przychodmiotami, takimi jak gazety.
• Nie montować telewizora w poniższy sposób.

Zablokowana cyrkulacja powietrza.

Uwaga

• Jesli kable majora byc prowadzone w scianie, wykonac otwor na kable w scianie przyrozpieciem montazu.

Aby zapobiec zacisnięciu kabli, otwor w scianie powinien zostac wykonany poza zewnetrzynm obwodem podstawy (20) A, adapter podstawy 1 i podkladki dystansowej (20) E, podkladki dystansowej (60) K.

2 Wybierz sposob montazu na scianie. Odleglość tylnej czȩci telewizora do sciany przy wybrać, jak pokazano poniżej. 2-a Standardowy montañ 2-b Plaski montañ

Patrzabela w kroku 1.

OSTRZEZENIE

Gdy wybrany zostanie variant 2-b, dostep do panelu tynego bedzieograniczony.

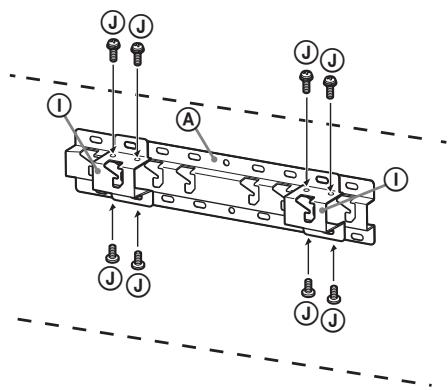

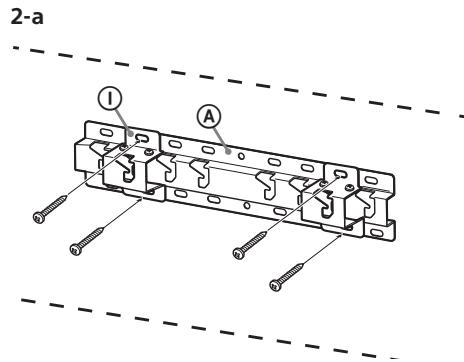

Zamocuj adapter podstawy ①
za pomocę s Ruby (PSW 4x10) ②
do podstawy (20) ④ w
przypadku wybrania variantu 2-a.

3 Zapoznaj sie z ponieszysz tabelaw celu sprawdzenia połozenia montazu adaptera podstawy. W przypadku wybrania variantu 2-b naleź y pominać ten krok.

Nazwa modelu KD-	Połozenia haka
55XD80□□
49XD83□□	c
49XD80□□
43XD83□□	d
43XD80□□

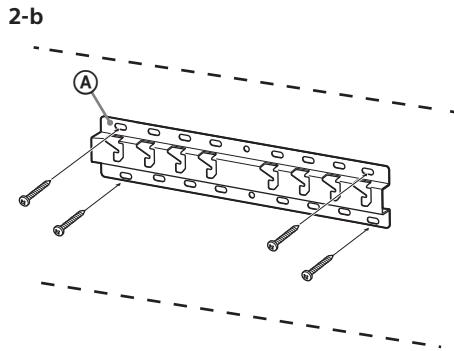

4 Okreslic pofozenia srob do montazu podstawy (20) A.

Patrz specyfikacja na stronie 12. W przypadku wybrania variantu 2-a naleź uzyć pozycji otworów dla adaptersa podstawy ①.

OSTRZEZENIE

• Sciana, na tórej ma zostác zamontowany telewizor, musi byc w stanie uniesc cięzar co najmiej czterokrotnie Większy od cięzaru telewizora. (Ciezar telewizora jest podany w是我的instrkcji).
• Okresić nośnosć sciany, na któraj ma zostac zamontowy telewizor. W razie potrzeby odpowiednio wzmocni sciane.

• Uzyc czterech lub wiecej srbu o srednicy 8 mm lub odpowiednikow (niedostarczone).
• Wkreć cztery Śruby w otwory adapters podstawy ① z podstawₐ (20) ④ (tylko 2-a).
• Zamontowá podstawe (20) @ poziomo na scianie.

Przygotowanie do montaqu telewizora

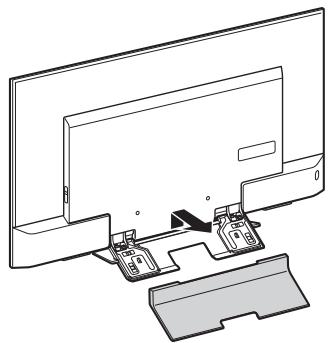

1 Zdejmij ostone podstawy. (Tylko model KD-55XD80□□)

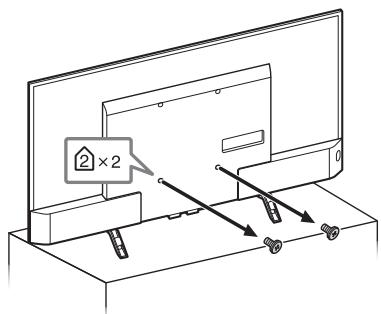

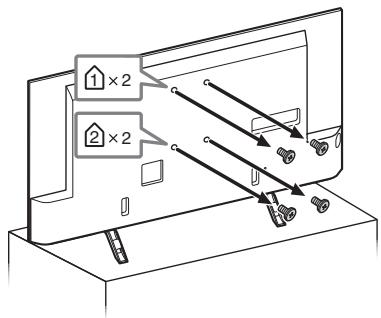

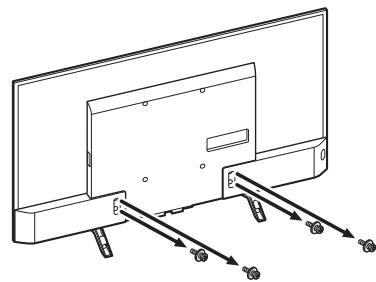

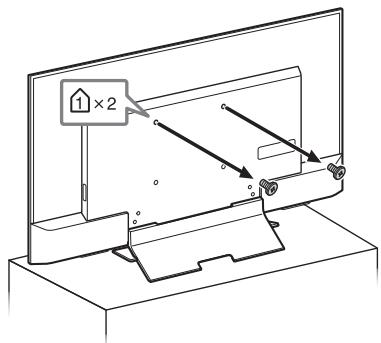

2 Odkrćś Ruby z tyfu telewizora. KD-55XD80□□

KD-49XD83□/49XD80□

KD-43XD83□□/43XD80□□

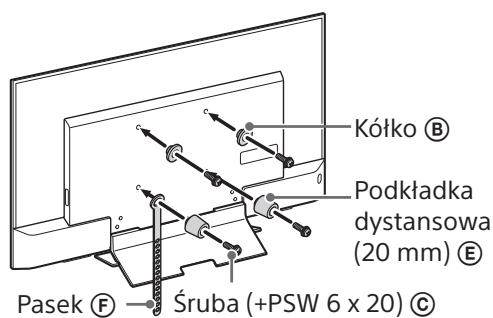

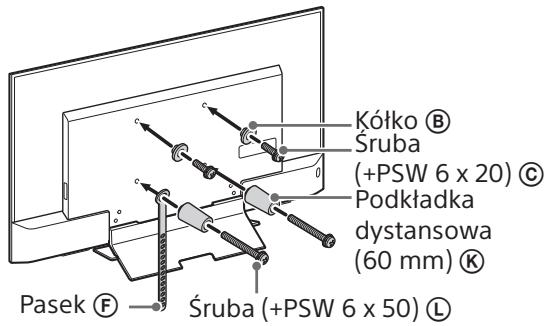

3 Przymocuj elementy uchwytu dla uchwytu sciennego. Sprawdz elementy uchwytu zgodnie z sekacja „Dostarczone z uchwytem SU-WL450" w rozdziele „Sprawdzenie elementów" na stronie 5.

Uwaga

• Przymocuj prawidłowo elementy uchwytu za pomocaj srub.
• Jesli uzywany jest srbukret elektryczny, na三点y ustawic moment obrotowy na ok.1,5 N·m {15 kgf·cm}.
• NieuwywaneXXXXXXXX w beziepoczynm.)
• grows up with the help of a good teacher.

Standardowy montaż (2-a)

Plaskimontaz (2-b)

Uwaga

• W przypadku—togo typu montazu nie jest moziwe uzymie niedtórch złaczy z tylu telewizora.

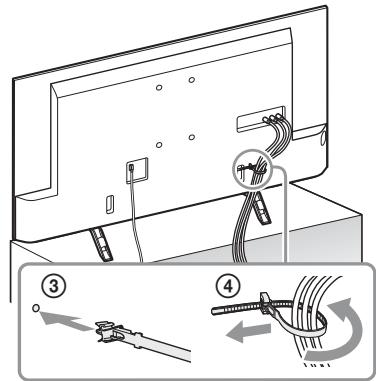

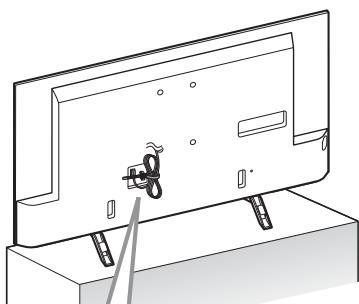

4 Podłaczyc niedzbebędne kable do telewizora.

Kable nalezy podlączyć przyd zamontowaniem telewizora na scianie. Po zamontowaniu telewizora podlączenie kabli budzie niemozgliwe. Patrz instrukcja dołączona do telewizora.

5 Odłucz uchwyt do kabli (dostarczony z telewizorem). (tylko model KD-43XD83☐☐/ 43XD80☐☐)

6 Uformuj wązek przywodów.

W przypadku modeli KD-43XD83□/ 43XD80□/ przymocuj uchwyt do kabli do jederngo z wewnetrznych otworów.

Uwaga

• Nalezy zlecać prowadzenia kabli w scianie licencjonowanym wykonawcom.
• Zwijać razem kable污染防治 w celu zapobiezenia nadepnięciu na nie przyzionowaniem na scianie.

7 Odkreć podstawe od telewizora.

Tylko model KD-55XD80□□

ZwyjatkiemKD-55XD80□

1 Zamontowac telewizor na podstawie.

• Odnosnie do lokalizacja kótek ⑧ do zawieszania na podstawie patrz tabel dla kroku 3 w sekci „Wybor myjecka montaź” na stronie 8.
• Przytrzymać mocno telewizar dwiema rękami i delikatnie zawiesić kółka (B) zamocOWane do tylnej czȩci telewizora na podstawie, zgodnia z ksztaltem otworów.
• Po zamontowaniu telewizora na scianie sprawdzić,czy kółka 8 są pewnie osadzone w podstawie lub adapterze podstawy.

2-a

2-b

OSTRZEJELENIE

• Do przenoszenia telewizora potrzebne są co najmiej dwie osoby.

2 Zapobieganie odchylaniu sie dolnej czeci telewizora.

• Naciąnac pasek (F) i zamocować go mocno do sciany.

• Uzyc s Ruby o srednicy 5 mm lub oppowiednika (niedostarczona).

Uwaga

• Spróbowac delikatnie pociagnac telewizor do siebie, aby sprawdzić,czy jest onOCRze zamontowany.Jesli telewizor poruszy sie,Oznacza to,ze nie jest prawidlowo zamontowany i nalezy mocnej naciagnac pasek (F).

Sprawdzenie kompletnosci montazu

Sprawdzić nastepujace pozycje.

Czy kola sapaewnie osadzone w podstawie lub adapterze podstawy.
- Czy przywośd i kableNie są skrecone ani zacisniete.
Czy pasek F) nie jest luźny.

OSTRZEZENIE

• Nieprawidowej umieszczenie przygewodu zasilajćego itp.要去 spowodstaw pozar lub porazenie pradem elektrycznym na skutek zwarcia. Ze wzgliźbow bezpieczność nawe sądy sprawdzić kompletność montaqu.

Pozostale informacja

W celu zdemontowania telewizora nalezy wykonac procedure montazu w odwrotnej kolejnosci.

OSTRZEZENIE

• Do demontażu telewizora potrzebne są co najmiej dwie osoby.

Specyfikacja

Wymiary: (ok.) [mm]

a :100

b : 200

c :300

d :80

e :400

f :480

g :100

h1 : 20 (przypadek 2-b)

h2 : 60 (przypadek 2-a)

Ciezar (tylko podstawa): (ok.) [kg]

0,8

Konstrukcja i specyfikacja mogą ulec zmieanie bez uprzedzenia.

Uzstadot televizoru, nepaklaujiet to triecieniem.

Ja televiztors tiek paklauts triecienam, tas var nokrist vai saluzit. Tas var radit traumas.

Tiekiama kartu su televizoriumi (pritvirtinta užpakalinej dalyje)

yinn yip ywn,2-a nn ny

. ① 1

77

bnuynn nnobn bnn npnu

.1. npwn nn n

.

nnpnnpn, npn npna

n 3

n nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn

y

"SU-WL450 0x70 y0y0

.5 177777777777777777

#

NININIOIIOIOIOIOIOIOIOIOIOIOIOIO

.
