KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 - TV SONY - Gratis bruksanvisning og manual

Produkttype	LED-TV 4K Ultra HD
Merke	Sony
Kompatible modeller	KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005
Skjermstørrelse (diagonal)	43", 49", 55"
Oppløsning	3840 x 2160 (4K)
Mål med veggfeste (modell 55")	a: 1231 mm, b: 717 mm, c: 129 mm, d: 494 mm, e: 102 mm (standardmontering 60 mm)
Mål med veggfeste (modell 49")	a: 1093 mm, b: 639 mm, c: 181 mm, d: 508 mm, e: 102 mm (standardmontering 60 mm)
Mål med veggfeste (modell 43")	a: 960 mm, b: 564 mm, c: 209 mm, d: 498 mm, e: 108 mm (49XD80) eller 107 mm (43XD80) (standardmontering eller smal montering)
Anbefalt veggfeste	Sony SU-WL450
Minste avstand mellom skjerm og vegg	60 mm (standardmontering) eller 20 mm (smal montering)
Vekt som veggen tåler	Minst 4 ganger TV-ens vekt (se referanseguiden)
Deler som følger med veggfeste	Base, trinser, skruer (PSW 6x20, PSW 4x20, PSW 4x10, etc.), avstandsstykker, stropp, mansjetter, adaptere
Skruer som trengs for veggmontering (følger ikke med)	Minst 4 skruer med 8 mm diameter og 1 skrue med 5 mm diameter (avhengig av veggmateriale)
Strømforsyning	220-240 V CA, 50/60 Hz
Strømforbruk	Varierer etter modell (se etiketten)
Vedlikehold og rengjøring	Ikke blokker ventilasjonsåpningene. Rengjør med en myk, tørr klut.
Sikkerhet	Installasjon av en godkjent fagperson er obligatorisk. Ikke len deg på TV-en. Fest kablene godt.
Reservedeler og reparerbarhet	Skruer og deler som følger med veggfeste. For TV-deler, kontakt et autorisert Sony-serviceverksted.
Garanti	Se garantivilkårene som følger med produktet.
Generell informasjon	Design og spesifikasjoner kan endres uten varsel. Ta vare på håndboken for fremtidig referanse.

Ofte stilte spørsmål - KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 SONY

Kan jeg installere TV-en på veggen selv?

Nei, Sony anbefaler på det sterkeste å overlate installasjonen til en godkjent installatør av sikkerhetshensyn og for å sikre solid feste. Feil installasjon kan føre til at TV-en faller ned og forårsake alvorlige skader.

Hvilket veggfeste passer til min Sony KD-43XD8005 TV?

Anbefalt veggfeste er Sony SU-WL450, spesielt designet for disse modellene. Følg instruksjonene i håndboken for installasjon.

Hvilke skruer skal brukes for å feste veggfeste til veggen?

Bruk minst fire skruer med 8 mm diameter tilpasset veggmaterialet (følger ikke med). For stroppen trengs en 5 mm skrue. Forsikre deg om at veggen tåler minst fire ganger TV-ens vekt.

Hva er avstanden mellom skjermen og veggen etter installasjon?

To konfigurasjoner er mulige: standardmontering (60 mm) eller smal montering (20 mm). Se målene i tabellen i håndboken for å velge i henhold til din modell.

Kan jeg bruke andre veggfester enn SU-WL450?

Nei, dette veggfeste er kun designet for spesifiserte TV-er. Bruk av et annet feste kan føre til skader eller personskader. Bruk utelukkende SU-WL450.

Hvordan samle kablene før installasjon?

Samle alle tilkoblingskabler (HDMI, antenna, osv.) før du henger opp TV-en. Bruk den medfølgende kabelholderen, og før eventuelt kablene gjennom et forberedt hull i veggen.

Hva gjør jeg hvis stroppen ikke er stram nok?

Etter at TV-en er festet, skal stroppen være stram. Hvis undersiden av TV-en beveger seg, løsne stroppen og fest den på nytt ved å trekke den godt til for å fjerne slakk.

Hvordan demontere TV-en fra veggfeste?

Gjør installasjonsprosedyren i revers: skru av stroppen, løft deretter forsiktig TV-en for å koble trinsene fra basen. Sørg for å få hjelp av en annen person.

Kan jeg la skruene ligge innen rekkevidde for barn?

Nei, oppbevar alltid skruer og smådeler på et trygt sted, utilgjengelig for barn, for å unngå risiko for svelging eller skade.

Hva gjør jeg hvis veggen ikke virker solid nok?

Før installasjon, kontroller at veggen tåler minst fire ganger TV-ens vekt. Hvis du er i tvil, kontakt en fagperson for å forsterke veggen eller velge et mer egnet sted.

BRUKSANVISNING KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 SONY

Forsiktighetsatgärder

Til Sony-forhandlere og installeraterer

2 Fjern skruerne fra bagsiden af tv'et.

KD-55XD80□□

KD-49XD83□/49XD80□

KD-43XD83□□/43XD80□□

• Sørg for, at der er mindst to personer til at bare tv'et.

2 Sādan forbhindres, at tv'et bund flytter sig.

• Sorg for, at der er mindst to personer til at bare tv'et.

Specificationer

Mäl: (ca.) [mm]

a :100

b : 200

c :300

d :80

e :400

f :480

g :100

h1 : 20 (monteringsmetode 2-b)

h2:60 (monteringsmetode 2-a)

Installsjonsveiledning for bruk med Sony veggmonderingsbrakett (SU-WL450)

Stotteded modeller:

KD-55XD80 ^* /49XD83 ^* /49XD80 ^* /43XD83 ^* /43XD80 ^*

• I de faktiske modellnavnene, indikerer "□□" tall og/eller bokstaver som gjelder spesielt for haver modell.

Til kunder

Av hensyn til Produkts beskyttelse og sikkerheten, anbefaler Sony sterkt at TV-en installereres av Sony-forhandlere eller lisensierte entreprisespronør. Ikke forsok Å installere den selv.

Til Sony-forhandlere og -leverandører

Legg spesielt merke til sikkerheten under installationsjonen, periodisk vedlikehold og ved undersøkelse av dette produitet.

Tilstrekkelig ekspertise er nødvendig for Å installere detteproduktet, spesielt for Å fastslå at veggen kan klare TV-ens vekt. Overlat monteringen av detteproduktet til Sony-forhandlere eller lisensierte entreprisespronør, ogær spesielt oppmerksom på sikkerheten under installationsjon. Sony er/DDke ansvarlig for eventuell skade eller personskadeforall behandlingller installationsjon.

Av hensyn til sikkerheten og korrekt installationsjon, mA bruksanvisning for veggmonteringsbrakett, TV-startveiledning samt anvisingene i dette veiledningen følges.

Om sikkerheten

Takk for at du kjopte dette produitet.

Til kunder

Tilstrekkelig ekspertise er nødvendig for à montere dette produit. Overlat installationsen til Sony-forhandlere aller lisensierte entreprises, og vaer spesielt oppmerksom på sikkerheten under installationsjon. Sony er ikke ansvärlige for skader aller perskader som oppstår som folge av feil handtering ull installationsjon,ller installationsjon av anenet enn det speifierte produit.Dine forbrukerrettigheter (hvis noen) pávirkes参加会议.

Til Sony-forhandlere

Tilstrekkelig ekspertise er nødvendig for
à montere dette produit. Les noyegjennom这部分 bruksanvisningsen for agjore installasjonpen atryggmte.
Sony er/DDke ansvarlige for skader ellerspersonskader som oppstär som foge avfeil handtering ell installationj. Gidenenne handboken til kunden etterinstallasjon.

Denne braksanvisingen viser korrekt handtering av produit og viktige forholdsegler som er nodvendige for aforhindre uehl. Sorg for at du leser noye gjennom cette handboken og bruker produit prikaftig mate. Ha donne handboken tilgengelig for fremtidig referanse.

Sonys produit er utviklet med fokus pa sikkerheten. Hvis produktene brukes fel, kan det derimot folge til alvorlig personskade pa grunn av brann, elektrisk stot, produitet vetter erller falter ned. Overhold forholdsreglene for sikkerhet for aforhindre slike uhell.

FORSIKTIG

Spesifiserteprodukter

Denne veggmonteringingsbraketten er utviklet for bruk med de oppgitte TV-produktene. For TV-er, se referanseveiledningene til TV-ene for a bekrefte at veggmonteringingsbraketten kan brukes.

Til kunder

ADVARSEL

Hvis falgende forholdsrregler ici folges, kan alvorlig personskade erler ødsfall oppsta gjennom brann, elektrisk stot erller produktet kan falle ned.

Overlat installasjonen til lisensierte entrepreneurer og hold sma barn unna under installasjonen.

Hvis vegmonteringnsbraketten er TV-en\ kke installeres riktig, kan folgende uhell\ oppa. Sorg for at lisensierte entreprises\ utfør installationen.

TV-en kan falle ned og forarsake en alvorlig personskade som et blamerke erler et brudd.
- Hvis veggen som vegmonteringsbraketten installerare på urstabil, ujevn er ikke vinkelrett til gulvet, kan,enheten falle ned og foråsake personskade eller skade på eienom. Veggen skal kinne stotte en vekt på minst fire ganger TV-ens vekt. (Se TV-ens referanseveiledning for vekten til TV-en.)
Hvis vegmonteringingsbrakteten ikke installeres solid nok pa veggen, kan encheten falle ned og foråsake personskade eller skade pa eiendom.

Overlat flyting ellertemontering av TV-en tillisensierte entreprenorer.

Hvis en annen person enn lisensierte
entrepreneurer transporterer erler demonterer TV-en, kan den falle ned og forariske
personskade ellr skade pa eiendom. Sorg
for at minst to ellr flere personer bær erler demonterer TV-en.

Ikke fjern skruer e.l. etter montering av TV-en.

Hvis du gjor dette, kan TV-en falle ned og forarsake persorskade eller skade pa eiendom.

Ikke gjør endringer på delene til veggmonderingsbraketten.

Hvis du gjør dette, kan veggmonderingsbraketten falle ned og forårsake persökade eller skade på eiendom.

Ikke monter noe annet utstyr enn det spesifiserte produktet.

Denne vegmonteringsbrakten et urviklet for bruk med det pesifiserte produkt. Hvis du monterer annet utstyr enn det som er pesifisert, kan det falle ned ulle delegges, og forarsake persorskade eller skade pa eiendom.

Ikke pafør noen annen vekt enn den fra TV-en pa veggmonteringsbraketten. Ikke rist TV-en til venstre/hyre eller opp/ned.

Hvis du gjør dette, kan TV-en falle ned og forårsake persökade eller skade pa eiendom.

Ikke len deg på eller heng fra TV-en.

Ikke len deg pa eller heng fra TV-en da den kan falle ned pa deg og forarsake personskade.

FORSIKTIG

Hvis følgende forholdsgreleriske følges, kan perskade eller skade på eiendom oppsta.

Ikke handter Produktet med ekstrem kraft under rengjöring eller vedlikehold.

Ikke bruk ekstrem kraft på oversiden på TV-en. Hvis du gjør dette, kan TV-en falle ned og foråsake personskade eller skade på eiendom.

Forholdsregler

• Hvis du bruker TV-en montert pa veggmoneringsbrakketten over lang tid, kan veggen bak aller over TV-en bli mistarget erler tapeten kan lnsne, avhengig av veggens materiale.
• Hvis vegmonteringnsbraketten er fjernet etter at den er monert pa veggen, stär skruehullene igen.
• Ikke bruk vegmonteringnsbraketten på et sted hvor den er utsatt for mekaniske vibrasjoner.

Installere veggmonteringingsbraketten

Til Sony-forhandlere

ADVARSEL

Følgende instrukser er bare for Sony-forhandiere. Les sikkerhetsforholdserglene beskrevet under og legg speisiert merke til sikkerheten under installment, vedlikehold og kontroll av dette produit.

Ikke monter
veggmonteringingsbraketten
på veggoverflater hvor
hjørnene eller sidene av
TV-en stikker frem fra
veggoverflaten.

Ikke monter vegmonteringnsbraketten pa veggoverflater som en soyle hvor hjornene erller sidene av TV-en stiker frem fra veggoverflaten. Hvis en person erlen en gjenstand treffer det utstikkende hjornet erller siden pa TV-en, kan det fore til個人ska der er skade aiendom.

Ikke installer TV-en over eller under et klimaanlegg.

Hvis TV-en utsettes for vannlekkasjer aller luftstrom fra et klimaanlegg over lang tid, kan dette forarsake brn, elektrisk stot ull erer en feilfunksjon pa TV-en.

Sorg for at du monterer veggmonteringingsbraketten sikkert på veggen etter anvisingene i dette bruksanvisingen.

Hvis noen av skruene er lõse erller faler ut, kan veggonteringnsbraketten falle ned og forarssake personskade eri skäde pi eiendom. Sorg for at du bruker riktige skruer etter materialet i veggen og installer encheten sikkert med fire aller flere skruer av storrelsen 8 mm diameter (eller tilsvarende).

Sorg for at du bruker de inkluderte skruene og tikkoblingsdelene på riktig mæte etter anvisingene som er gitt i denen bruksanvisingen. Dersom du bruker erstattede deler, kan TV-en falle ned og forårsake personskade eller skade på TV-en.

Sorg for at du monterer braketten riktig etter anvisninger forklart i donne bruksanvisningen.

Dersom noen av skruene er lse er falter ut, kan TV-en falle ned og forarsake personskade eller skadpe TV-en.

Sorg for at du strammer skruene godt til i riktig posisjon.

Vær forsiktig sa TV-en\ ikke utsettes for støt\ under installationsjon.

Hvis TV-en utsettes for statist, kan den falle ned erderdelegges. Dette kan forarsake personskade.

Sorg for at du installerer TV-en pa en vegg som er bade vinkelrett og flat.

Hvis du ikke gjør dette, kan TV-en falle ned og forårsake personskade.

Etter riktig installationsjon av TV-en, ma du feste kablene på riktig mæte.

Hvis personer erler gjenstander blir viklet inn i kablene, kan ditte fore til personskade ell skade pa TV-en.

Installere TV-en på veggen

Installasjonsfremgangsmåten varierer avhengig av TV-en.

Bruk veggmonteringsbrakett SU-WL450 til Å installere TV-en på veggen.

Merknad

• Sørg for at skruene du har fjernet blir oppbevant på entrygg plass, utenfor barns rekkevidde.

Forberedeinstallasjonen

• Ha TV-ens referanseveiledning tilgjengelig før installasjonen.
  Pass pà at du har en Phillips-skrutrekker som passer skruene før monteringen.
• Bekreft posisjonen TV-en skal installereres i.
• Gjør klar fire eller flere skruer av 8 mm diameter ogén skrue på 5 mm ellertilsvarende (medfølger ikke). Velg skruer som passer for materialet i veggen.

Kontrollere delene

Inkludert med SU-WL450

• Bekreft at alle deler følger med.

A Sokkel (20) (1)	B Trinse (2)
C PSW 6x20 (4)	D PSW 4x20 med børste (2)
E Avstandsstykke (20) (2)	F Belte (1)
G Hylse (20) (M4) (2)	H PSW 4x20 (2)
I Sokkeladapter (2)	J PSW 4x10 (8)
K Avstandsstykke (60) (2)	L PSW 6x50 (2)
M Hylse (M4) (2)	N PSW 4x50 (2)
O Veggonteringsfeste (S) (2)	P Avstandsstykke (2)
Q Skive (1)	R PSW 5x12 (1)

Inkludert med TV-en (festet på baksiden)

NO

Bestemme installasjonsstedet

1 Bestemme installasjonsstedet.

Sørg for at veggen har nok plass for TV-en og at den kan stotte en vekt på minst fire ganger TV-ens.

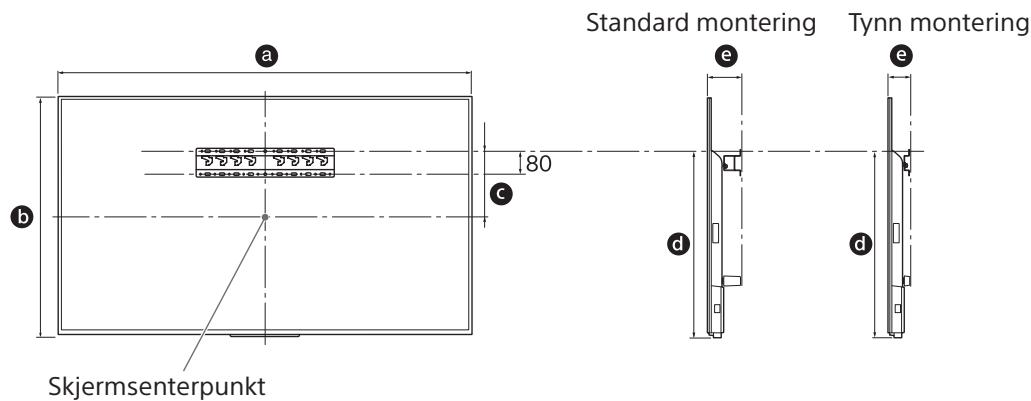

Se følgende tabell om Å installere TV-en på veggen. Se TV-ens referanseveiledning for TV-ens vekt.

Enhet: mm

Modellnavn KD-	Skjermmål		Skjermsentermål		Lengde for montering
	3	b	c	d	e
					Standard montering	Tynn montering
55XD80☐□	1231	717	129	494	102	60
49XD83☐□	1093	639	181	508	102	60
49XD80☐□
43XD83☐□	960	564	209	498	108	66
43XD80☐□	960	564	209	498	107	65

• Tallene i tabellen kan variere noe avhengig av installasjonen.

Merknad

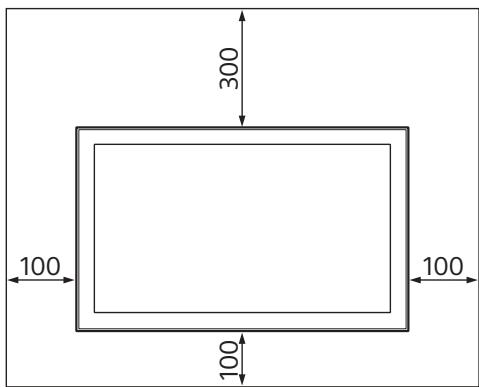

La det vare en passende klarering mellom TV-en og taket og fremspringende deler av veggen som vist under.

Enhet: mm

• Sikre god ventilasjon og forbindre oppsamling av smuss eller støv:

• Ikke legg TV-en flatt, installer den opp ned, baklengs eller sideveis.

• Ikke plasser TV-en pa en hylle, teppe, seng ell er i et skap.
• Ikke dekk til TV-en med en klut, som gardiner, ell er med aviser, osv.
  Aldri installer TV-en som vist under.

Avstand fra TV-ens bakside fra veggen kan velges som vist under.

2-a Standard monitoring
2-b Tynn montering

Se tabellen i trinn 1.

ADVARSEL

• Nár 2-b er valgt, er tilgang til bakre terminal begrenset.

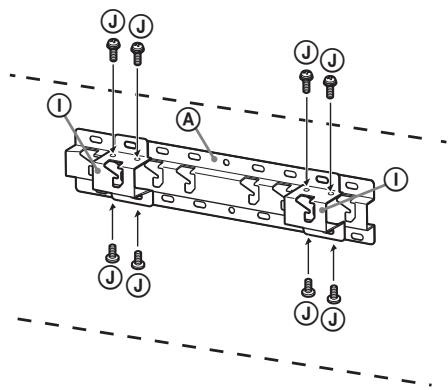

Monter sukkeladapter ① ved Å bruke skrue (PSW 4x10) ⑫ på sukkel (20) ④ när du velger 2-a.

3 Se tabellen under om sted for montering av sukkeladapter. Nár du velger 2-b, hopper du over dette trinnet.

Modellnavn KD-	Krokplassering
55XD80□□
49XD83□□	c
49XD80□□
43XD83□□	d
43XD80□□

4 Bestem posisjonene til skruene for Å installere sukkelen (20) A. Se spesifikasjonene på side 12. Når du velger 2-a, kan du bruke hullposisjonene til sukkeladapter ①.

ADVARSEL

• Veggen som TV-en skal monteres på skal kunne stotte en vekt på minst fire ganger TV-ens (Se TV-ens referanseveiledning for vekten til TV-en.).
• Bestem styrken til veggen som TV-en skal monteres på. Gjør veggen sterkere ved behov.

Installere sukkelen på veggen

• Bruk fire eller flere skruer av 8 mm diameter eller tilsvarende (medfølger ikke).
• Sett fire skruer inn i hullene på soskeladapter ① Med sukkel (20) A (kun 2-a).
• Installer Sokkelen (20) A horisontalt paveggen.

Forberede installasjonen av TV-en

1 Fjern stativdekselet. (Kun KD-55XD80□□)

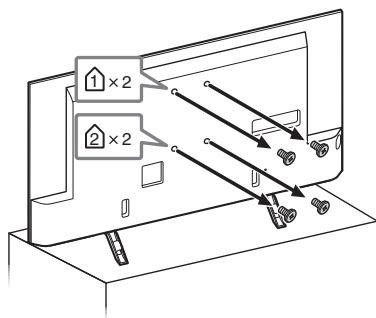

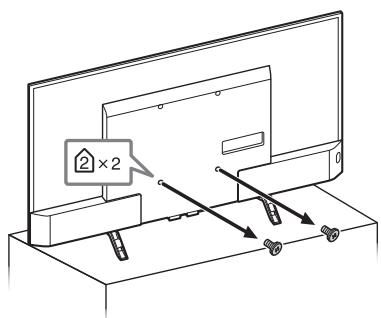

2 Fjern skruene fra baksiden av TV-en.

KD-55XD80□□

KD-49XD83□/49XD80□

KD-43XD83□/43XD80□

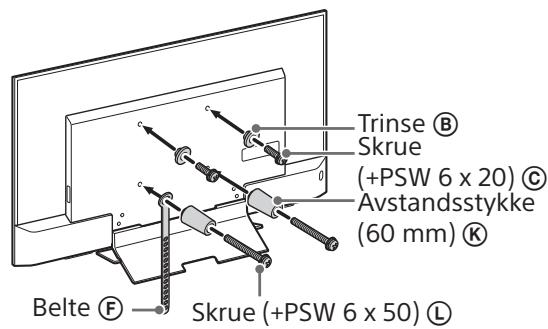

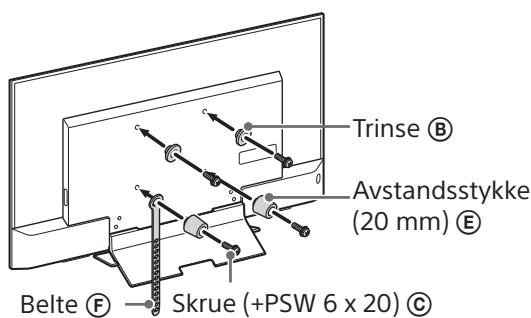

3 Fest tikoblingsdelene for veggmoneringsbraketten. Kontroller tikoblingsdelene ved Å henvise til "Inkludert med SU-WL450" under "Kontrolere delene" på side 5.

Merknad

• Fest tilkoblingsdelene sikkert med skruer.
• Når du bruker en elektrisk skrumaskin, still inn tiltrekkingsmomentet til ca. 1,5 N·m {15 kgf·cm}.
  Sørg for à oppbevare de ubrukte delene pa et trygt sted for senere bruK. Ta varé pa davon handboken for senere.

Standard monitoring (2-a)

NO

Tynn montering (2-b)

Merknad

• Du kan ikke bruke noen av terminalene på baksiden av TV-enningar semitoden brukes.

7 Demonter bordstativet fra TV-en.

Kun KD-55XD80□□

Unntatt KD-55XD80□□

Installere TV-en på veggen

2 Forhindre at bunnen på TV-en forskyves.

• Ta opp slakken på belte (F) og fest det stramt til veggen.

• Prov à dra bunnen på TV-en mot deg selv litt, sä du er sikker på at den ikke beveger seg fremover. Hvis det er bevegelse, er/DDie TV-en riktig festet, og belte (F) burde strammes riktig igjen.

Bekrefte fullforgen av installationsjonen

• Trinsene ⑧ henger riktig på sukkelen eller sukkeladapteren.
• Ledningen og kabelen er/DD klemt.
• Belte F er stramt uten noe slakk.

ADVARSEL

• Feil plassering av strømledningen, e.l. kan forårsake brann eller elektrisk støt på grunn av en kortslutning. Sørg for at installasjonden fullføres på riktig*Mæte.

Annen informasjon

Nár du fjerner TV-en, utfører du installationsjonen i motsattrekkefolge.

ADVARSEL

• Sørg for at to eller flere personer holder TV-en.nr den fjernes.

Spesifikasjoner

Mäl: (Ca.) [mm]

a :100

b : 200

c :300

d :80

e :400

f :480

g :100

h1 : 20 (tilfelle 2-b)

h2 : 60 (tilfelle 2-a)

Vekt (kun sukkel): (Ca.) [kg]

0,8

Design og spesifikasjoner kan endres uten forvarsel.
